Как пользоваться осциллографом видео: Как работать с осциллографом для начинающих — Измерительные приборы и измерения

Содержание

Как пользоваться цифровым осциллографом правильно. Измерение

Человек, знающий как пользоваться осциллографом, получает прекрасный инструмент. С помощь него можно искать неисправности в различных электронных устройствах, настраивать и отлаживать электрические схемы с переменными сигналами сложной формы.

А также контролировать их форму, временные и фазовые соотношения. Профессиональному разработчику и регулировщику без него не обойтись, но и на бытовом уровне этот прибор может быть очень полезен.

Конструкция и принцип действия осциллографа

Но вне зависимости от модели и конструкции главной особенностью осциллографа, отличающей его от других измерительных приборов, является то, что он позволяет визуально наблюдать форму переменного электрического сигнала в динамике.

Классическая конструкция осциллографа представляет собой индикатор на электронно-лучевой трубке. На горизонтальную отклоняющую систему которой подается пилообразная развертка от встроенного генератора, а на вертикальную — изучаемый сигнал.

Если входной сигнал периодический, то можно подобрать такую частоту горизонтальной развертки, чтобы она была кратна частоте периодического сигнала. Тогда на экране можно будет наблюдать неподвижную картину, повторяющую форму входного напряжения. Эта операция называется синхронизацией, а максимальная частота, с которой может работать прибор, является одной из его основных характеристик.

Постоянное напряжение на индикаторе будет отображаться в виде линии на уровне, зависящим от амплитуды, и осциллограф в этом случае работает как вольтметр.

Для удобства измерения на стекло индикатора нанесена градуировочная сетка с единицей измерения по вертикали (Y) амплитуды в вольтах, а по горизонтали (X) длительности (периода) в мс/мкс как обратной величины частоты. Соотношение периода колебаний и их частоты описывается формулами f = 1/t и t=1/f, где f — частота, а t — длительность. Периоду 1 мс (ms) соответствует частота 1 кГц, а 1 мкс (µs) — 1 МГц.

Подключение прибора

Для подключения осциллографа к исследуемой электрической цепи прибор комплектуется коаксиальным кабелем со щупом, содержащим «земляной» вывод.

Оснащенный, как правило, зажимом типа «крокодил». А также сигнальный провод («фаза»), обычно с игольчатым контактом, позволяющим воткнуться в контактную площадку маленького размера.

Щупы могут быть сменными. Помимо стандартных, популярны аттенюаторные щупы, содержащие дополнительный резистор большого сопротивления. Он нужен для ослабления входного сигнала и расширения возможностей по измерению высоких напряжений без риска сжечь входной усилитель.

Управление и настройка осциллографа

У подавляющего большинства моделей настройка организована таким образом, что одна группа устанавливает амплитудные режимы, а вторая управляет разверткой.

Самым крупным и заметным органом амплитудной настройки является регулятор масштаба сигнала по оси Y, маркируемый «V/дел». Его функция — установить масштаб таким образом, чтобы изображение соответствовало размеру экрана.

Например, для измерения сигналов амплитудой 30V необходимо установить масштаб 10V на деление, тогда сигнал на экране будет достигать 3 делений. Конструктивно регулировка выполнена в виде вращающейся рукоятки со ступенчатым переключением. Имеется риска, указывающая на значение, выбранное из тех, которые расположены вокруг рукоятки.

Обычно присутствует еще дополнительная рукоятка плавной подстройки, скомпонованная с основной. Второй по важности орган управления — регулятор вертикального сдвига, перемещающий изображение сигнала вверх-вниз по вертикали. Это нужно как для калибровки прибора, так и для более точного измерения амплитуды. Смещение позволяет использовать для измерения весь экран и совмещать сигнал с линиями сетки.

На любом осциллографе также имеется тумблер переключения с прямого входа на емкостной (через конденсатор). Использование последнего позволяет отсечь постоянную составляющую и работать только с переменной составляющей сигнала. Что очень полезно, например, при оценке уровня шумов блока питания.

В группе управления разверткой центральным элементом является переключатель скорости развертки, маркируемый «Время/дел». Конструктивно он аналогичен переключателю масштаба сигнала, с ручками ступенчатого переключения и плавной подстройки. Этим переключателем выставляется значение в ms или µs на деление в соответствии с частотой исследуемого сигнала таким образом, чтобы на экране помещался один или несколько периодов.

Всегда имеется рукоятка горизонтального сдвига луча, маркируемая обычно стрелками вправо-влево. Используя эту рукоятку, можно подвести исследуемый участок под линии сетки для более точного измерения.

Все модели осциллографов имеют возможность вместо внутреннего генератора использовать внешний источник развертки. Именно с его помощью на экране получаются фигуры Лиссажу, по которым можно видеть соотношение частот и фаз двух сисусоид. Вход для внешней развертки маркируется «Вход Х» и располагается в группе управления разверткой.

Отдельную группу составляют настройки синхронизации. В нее входят переключатель «внутренняя-внешняя синхронизация», вход для внешней синхронизации и ручка точной подстройки.

Помимо этого, присутствуют технические органы управления:

  • кнопка включения/выключения прибора;
  • регулировка яркости и фокусировки луча электронно-лучевой трубки;
  • включение подсветки шкалы экрана.

Измерение сигнала

Порядок измерения параметров периодического сигнала следующий:

  • Зажим «земля» фиксируется на общем проводе схемы, а сигнальный щуп присоединятся в контролируемое место схемы, где будут сниматься показания.
  • С помощью регулятора устанавливаем масштаб по вертикали таким образом, чтобы полезная информация помещалась на экране целиком и занимала большую ее часть.
  • Регулятором частоты добиваемся того, чтобы на экране помещалось несколько периодов сигнала.
  • Точной подстройкой частоты добиваемся стабильного изображения, чтобы картинка не плыла.
  • Теперь, когда на экране установлено стабильное изображение, можно определить по экранной шкале его форму, амплитуду и период.
  • Для более точного измерения можно использовать ручки смещения по вертикали и по горизонтали, подводя интересующие элементы изображения под перекрестье линий сетки.

Для того чтобы быть уверенным в точности показаний, необходимо соблюдать несколько простых требований:

  • после включения осциллографа на ЭЛТ необходимо дать ему прогреться в течение 10-15 минут;
  • после каждого включения прибор необходимо откалибровать. Большинство моделей имеет встроенный калибровочный генератор, выдающий прямоугольный сигнал с фиксированной амплитудой и частотой;
  • прибор должен быть заземлен;
  • сигнал с очень низкой частотой (до 10 Гц) при подключении через емкостный вход сильно искажается. Работа в этом режиме не рекомендуется.

Лучший способ обучения — практическая работа. Получив первые навыки работы с простым аналоговым осциллографом, в дальнейшем можно будет приступать к более сложным устройствам. Которые будут иметь дополнительные функции и расширенные возможности. Главное — наличие желания и интереса к электронной технике.

Как пользоваться осциллографом — видео

Уникальная статья на нашем сайте — electricity220. ru.

Как научиться пользоваться Осциллографом

содержание видео

Рейтинг: 4.0; Голоса: 1Очень подробно рассмотрим как пользоваться осциллографом на примере цифрового осциллографа Hantek DC05202P. После первого включения прибора прежде всего необходимо выполнить калибровку и компенсацию емкости измерительных щупов, а также желательно установить русский язык, если имеется такая возможность. Калибровка выполняется автоматически в течение 10 минут при выборе соответствующей функции. Компенсация емкости выполняется путем регулировки подстроечного конденсатора, встроенного в щуп. Различают аналоговые и цифровые осциллографы, но для начинающих однозначно лучшим выбором будет приобретение цифрового прибора. Чтобы понять, как научиться пользоваться осциллографом, следует понимая, что отображается не его дисплее. А на дисплее отображается всего одна зависимость это зависимость мгновенного значения напряжения от времени. Для управления способом отображения осциллограммы применяются развертки по времени и по напряжению, то есть график можно сужать или расширять, перемещать, опускать, подымать для большего удобства исследования сигнала.
Научиться пользоваться осциллографом довольно просто, поскольку все функциональные кнопки расположены напротив соответствующих меню. Также очень важно понимать и помнить, что осциллограф измеряет только напряжение, поэтому измерительные щупы нужно подсоединять параллельно измеряемому участку электрической цепи, как вольтметр. Курсы по электронике для начинающих
Дата: 2020-09-04

Похожие видео

Комментарии и отзывы: 10

Владимир
Подскажите особо разбирающему мне нужно замерить инвертор (12в - 220в) с чистым синусом. Так как товар буду заказывать и что бы потом вернуть деньги если будет не чистый синус а модифицированный, то нужно будет чем то доказать. Я не занимаюсь ремонтом электроники, по этому не нужен какой то навороченный осциллограф. Так же есть UPS (ИБП) хочется посмотреть, что они выдают (для общего развития. Могу потратить немного средств на это. Смотрел в сторону Hantek 2D72, но посмотрев видео о том, что бы замерить частоту 220в 50MHz мало будет и 100MHz осциллографа, а у него 70MHz.

uliytka
Хороший обзор. Безусловно, Hantek DC05202P (DC05102P) для начинающих хороши.

Кстати, провёл испытания модели Hantek DC05102P на минимальное напряжение питания. В результате, напряжение достаточное для запуска и работы данного осциллографа 30 В!
Он запускается и при 25 В питающей сети, но работа уже не стабильна.
Хороший БП внутри него.

Leonid
Хороший ролик, молодец. Поправочка к объяснению о развертке. Для растяжки изображения ( сигнала) скорость развертки не уменьшаем, а увеличиваем. т. е. луч пробегает по горизонтали быстро, за счет этого изображ. сигн. сформируется меньшее к-во раз. Для уплотнения( увелич. к-ва изображ) скорость развертки уменьшают.

Yuriy
Подскажите для чайников) можно ли с помощью осциллографа определить такую неисправность как единичный импульс (скачек напряжения) в момент включения некого блока питания +3, 3 В? вернее как зафиксировать этот импульс на экране. (проблемму могу описать подробнее конечно)

leonardn
Это интересно, конечно. Такие азы обязан знать даже школьник, изучающий физику (особенно фигуры Лиссажу для него будут интересны: -. Но есть вопрос: что такое канал внешней синхронизации и каково его практическое применение? Уважаемый автор! Дайте краткий ответ!

AlphaNikki
Автор молодец. Всё чётко.
Но всё таки допустил одну ошибку. В фразе Здесь ничего мгновенно не происходит.
Если быть точным до конца, то единица измерения времени Мгновение имеет вполне определённое значение. И это тоже желательно помнить.

Александр
Отличный видеоучебник! Сколько смотрел видео, либо сопли жуют, либо с того момента где начинают крутить всякие ручки, опуская все тонкости настройки
В этом видео всё методично и по порядку. Спасибо!

Ерёма
Большое спасибо автору данного видео. В интернете много обзоров и уроков, но этот урок самый доступный для понимания новичка из тех, что я смог найти. Возлагаю большие надежды на вторую часть! очень жду

Black
Посоветуйте недорогой магазин, где можно купить качественные осциллограф, лабораторный блок питания, паяльную станцию. Не хочу отдавать такие деньги за то, что потом сломается

ElectronicsClub
Это первая часть серии видео Как научиться пользоваться осциллографом.

Принимаю пожелания для последующих частей видео, посвященных работе с осциллографом)

Осциллограф Нужен Ли В Сервисном Центре И Как Им Пользоваться Развлекательный Воскресный Стрим

Осциллограф Нужен Ли В Сервисном Центре И Как Им Пользоваться Развлекательный Воскресный Стрим. /> Сегодня мы снова в гостях в сервисном центре Тыжбанды, и наш гость попытается рассказать об осциллографе основные понятия, подскажет какие осциллографы бывают и как пользоваться осциллографом. У ребят из чата будет возможность задать свои вопросы или зайти в Дискорд и лично спросить у гостя детали!

Осциллографы из видео:
- Осциллограф цифровой RIGOL DS1202Z-E
- Осциллограф цифровой RIGOL MSO5072
- ADS1013D 2 канала
- Портативный цифровой осциллограф-мультиметр СЕМ DT-9989

Поддержать или отблагодарить меня очень просто
Оформить Спонсорскую подписку на канал

Мои контакты, каналы, соцсети:
Мой Telegram
Канал разблокировщиков
ТЫЖБЛОГЕР Тыжблогер на Ютубе
Тыжпрограммист в ВК

Генеральные спонсоры выпуска:
Гроссмейстер - Гроссмейстер
RemFix -
Matrix 57 -
Владимир портит всё -
3GSM RU -

Всё самое полезное для Вас:
Открываем Сервисный Центр с нуля
Плэйлист Полезное
Плэйлист Диагностика
Плэйлист Любая прошивка
Здесь можно скачать всё нужное для прошивки, ссылки в описании
Самая большая инструкция, как попасть в рекавери
Самая большая инструкция, как работать с FRP
Сброс настроек Андроид через аккаунт Google
Прошивка и Hard Reset любого Xiaomi
Перезагрузить не разборный телефон\ планшет
Если сброс настроек не помог, здесь можно найти как прошить любой смартфон, планшет
Если завис Samsung (2016, 2017, 2018, 2019 годов) Команды НЕТ
Удаление вирусов СМС\ММС на Андроид без потери данных
Разблокировка телефона и планшета от Билайн Отключение проверки цифровой подписи драйверов
Какой программатор выбрать
Весь плэйлист Windows

Музыка из видео:

«Музыка от Epidemic Sound ()» production music courtesy of epidemic sound

- Попробовать музыку для видео

Композиция "Amazing Plan - Silent Film Dark" принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution ().
Оригинальная версия: .
Исполнитель:

Композиция "Future Gladiator" принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution ().
Оригинальная версия: .
Исполнитель:

Категория
Разное

Вместе с Осциллограф Нужен Ли В Сервисном Центре И Как Им Пользоваться Развлекательный Воскресный Стрим так же смотрят:

Как пользоваться осциллографом и для чего он вообще нужен. Часть I

  1. Краткая история
  2. Общий принцип работы
  3. Какие бывают осциллографы
  4. Основные характеристики

К осциллографам у меня особая любовь. Кому-то бентли нравятся, а кому-то осциллографы. У каждого свои причуды. Бентли мне тоже нравится, но в отличии от всех других её владельцев, мне еще и осциллографы нравятся! =)

Главная задача осциллографа: регистрировать изменения исследуемого сигнала и выводить его на экран для просмотра. Это самый незаменимый прибор в лаборатории радиолюбителя. Можно и частоту прикинуть и амплитуду посмотреть и, что часто ещё важней, форму сигнала изучить. Решил заниматься электроникой -- обязательно купи.

Краткая история

История осциллографа насчитывает уже 100 с лишним лет. В разное время над усовершенствованием прибора работали такие известные люди как Адре Блондель, Роберт Андреевич Колли, Уильям Крукс, Карл Браун, И. Ценнек, А. Венельт, Леонид Исаакович Мандельштам и многие другие.

Кстати, а вы знали, что первое подобие осциллографа создали в Российской Империи? Это сделал В 1885 году русский физик Роберт Колли. Прибор назывался осциллометр. Осциллографы того времени сильно отличались от тех, что используются сейчас!

Общий принцип работы


Надо сказать, что сейчас существует огромное количество разных осциллографов. Но для нас важен общий принцип работы, который заключается в том, что прибор регистрирует изменение напряжения сигнала и выводит его на экран. Да, именно для этого и нужен осциллограф, и всё. Но это настолько важно для физиков и инженеров, что словами передать сложно. Важность этого прибора сравнима с открытием закона всемирного тяготения.

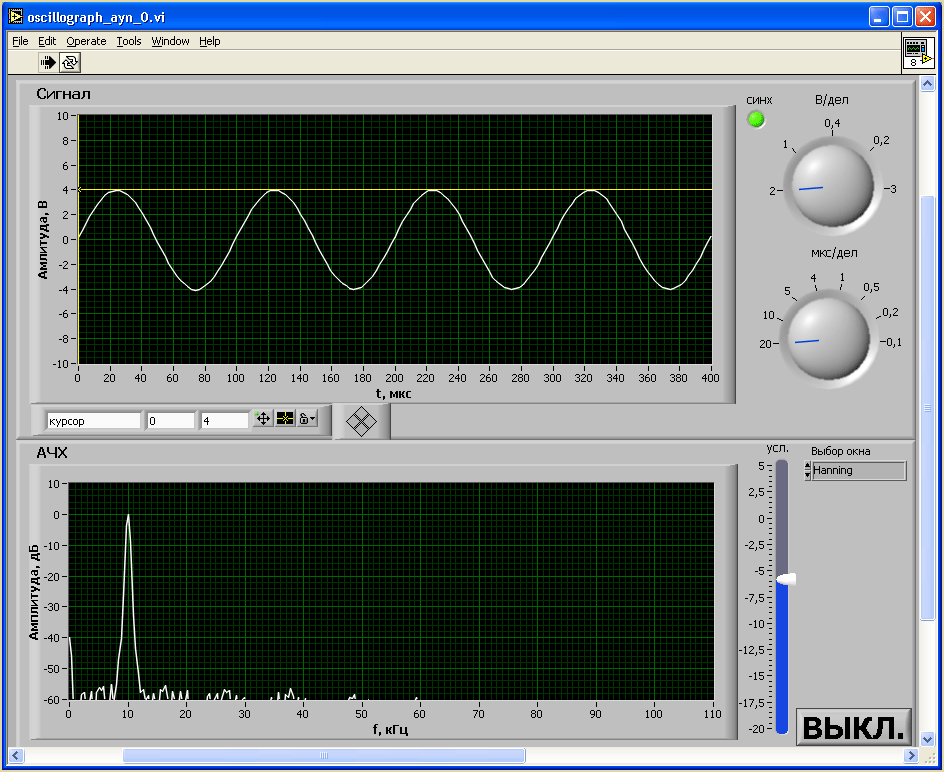

На картинке выше приведена типичная панель управления осциллографа. Куча всяки регуляторов, кнопочек, разъемов и экран. Ужас, как во всём это разобраться? Да легко. Поехали.

Никто не обидится, если я скажу, что у осциллографа два главных органа управления. Над ними обычно написано "Развертка" или "Длительность", "В/дел". Разберемся!

Сначала про "В/дел". На вход прибора ты можешь подавать сингал разной амплитуды. Захотел подал синусоиду с амплитудой в 1В, а захотел 0.2В или 10В. Как видно на картинке сверху, экран прибора обычно разделен на клеточки. Да, это та самая всем привычная декартова система координат. Так вот  "В/дел" позволяет изменять масштаб по оси Y. Другими словами можно менять размер клеточки в вольтах. Если выбрать 0.1В и подать синусоиду амплитудо в 0. 2В, тогда вся синусоида займёт на экране 4 клетки.

А при исследовании сигнала в реальной схеме амплитуда сигнала может быть такой, что весь сигнал не сможетпоместиться на экране прибора. Вот тогда ты и будешь крутить ручку регулировки "В/дел", устанавливая необходимый масшатб оси Y таким, чтобы увидеть весь сигнал.

Теперь про "Длительность". Большую часть истории развития электронных осциллографов они были аналоговыми. В качестве экрана использовались ЭЛТ (электронно-лучевые трубки). Те самые, что уже и в телевизорах трудно встретить. Кому интересно, посмотрите видео ниже. Оно прекрасно объясняет принцип рисования исследуемого сигнала на экране ЭЛТ-осциллографа. Либо читаем дальше, если лень смотреть, -- я расскажу о самом главном.

Итак, ручка "длительность" ("разёртка") нужна для того, чтобы задать с какой скоростью будет бегать луч на экране прибор слева на право.  (Ты думал, что там рисуется линия целиком? Нет, это в современных цифровых приборах так, но оних позже) Для чего это нужно? Да собственно на этом и строится работа осциллографа. Луч бегает слева-направо, а подаваемый на вход сигнал просто отклоняет его вверх или вниз. В итоге ты и видишь на экране прибора красивую картинку синусоиды или какого-нибудь шума.

Ладно, зачем это нужно теперь понятно. Остался вопрос зачем менять скорость перемещения или, другими словами, частоту пробегания луча по экрану (частоту развертки)?

Может ты замечал сам или видел на каком-нибудь шоу или концерте такой эффект, что когда в темноте вспихивал яркий свет на долю секунды, тогда казалось, что все движение прекратилось, мир замер? Поздравляю ты подметил стробоскопический эффект. Есть даже такое устройство -- стробоскоп. Стробоскоп позволяет разглядывать быстродвижущиеся предметы. В осциллографе тоже самое, он по сути представляет собой "электронный" стробоскоп! Только с помощью изменения частоты развертки мы добиваемся замирания картинки на экране прибора. И если частота развертки будет близка или совпадать с частотой сигнала, то на экране ты увидишь статичную картинку, которая словно нарисована на бумаге.

А иначе будет казаться, что синусоида куда-то бежит. Я не буду рассказывать как это достигается. Главное понять принцип, а детали конкретной реализации уже не столь важны. Все остальные функции осциллографа уже являются дополнением. Их наличие сильно упрощает исследование сигналов. И если каких-то из них нет в твоём приборе, то можно жить спокойно.

Какие бывают осциллографы

Пока что ещё можно выделить три основных вида осциллографов: аналоговые, цифровые и аналогово-цифровые. Цифровых с 80х годов 20 века становится всё больше. Сейчас они представляют самую многочисленную группу. Обладают множеством полезных дополнительных функций, маленьким размером, весом и приличной стоимостью.

На момент написания этих строк, средняя цена за цифровой прибор будет от 15 тысяч за самую корявую модель. Более-менее нормльный прибор можно купить от 25 000. В то время как старый советский прибор с серьезными характеристиками, многократно превосходящими среднюю цифровую модель, можно найти за 3-6 тысяч, но вес, размеры и некоторые другие характеристики могут подойти не каждому =)

Основные характеристики

У осциллографов есть много характеристик. Обо всех радиолюбителю знать бесполезно. Разве что радиолюбитель решил стать профессионалом =) Но есть такие, о которых следует быть в курсе и понимать что они означают.

  • Полоса пропускания или параметры переходной характерис­тики
  • Время нарастания переходной характеристики τн
  • Чувствительность
  • Параметры входов
  • Размер экрана, габариты
  • Минимальная частота развертки
  • Минимальное коэф. В/дел

Что дальше

Заголовок этой записи начинается с фразы "Как пользоваться", однако получилось длинней, чем планировалось и поэтому практические приёмы я решил вынести во вторую часть

И на последок ещё одна крутая картинка, найденная на просторах сети и иллюстрирующая работу осциллографа:


TDS3032C: Цифровой запоминающий осциллограф (300 МГц)

Представляем Вашему вниманию популярную модель осциллографа от компании Tektronix - TDS3032C. Он является одним из представителей серии TDS3000 и предлагает пользователю прецизионные технические характеристики и богатый набор измерительных режимов по доступной цене. Полоса пропускания 500 МГц, 4 входных канала и частота дискретизации 5 ГГц обуславливают быстрый поиск неисправностей в любой электронной системе.

Кроме определения амплитудных и временных показателей, устройство способно выполнять 25 видов автоматических измерений, не требующих вмешательства пользователя. Это значительно сокращает время тестирования, и исключает необходимость подробного изучения руководства по эксплуатации. Использование качественных комплектующих в аппаратной части и оптимизированное программное обеспечение позволило добиться высокой пропускной способности - за секунду TDS3032C обрабатывает 3600 осциллограмм. Ни один из аналогов в этой ценовой категории не может похвастаться такой скоростью, поэтому изделие Тектроникс оставляет конкурентов далеко позади.

Главной отличительной особенностью всей линейки TDS3000 является уникальная технология цифрового сэмплирования в реальном времени с последующей интерполяцией вида sin(x)/x. С ее помощью можно безошибочно определять параметры исследуемых сигналов на всех активных каналах. То есть частота дискретизации остается неизменной вне зависимости от количества подключенных источников. У аналогичных решений других производителей эта величина снижается кратно количеству задействованных входов. Это способствует решению проблем, связанных с обработкой высокочастотных сигналов, а именно, выбросами и аномалиями фронта. Ранее с подобной задачей могли справиться только дорогостоящие приборы первого класса.

В приборах TDS впервые был применен цифровой люминофор, который пришел на смену устаревшему монохромному дисплею. Это не только обуславливает наилучшее качество изображения, но и позволяет получить более четкую осциллограмму. Возможность изменения яркости гарантирует комфортные условия работы даже при плохой освещенности. Еще одним нововведением можно назвать использование литий ионного аккумулятора в качестве альтернативного источника питания. Именно поэтому, Вы можете проводить испытания и в лаборатории, и на открытом пространстве. Компактные габариты и небольшой вес так же упрощают исследования, если тестируемая техника расположена в труднодоступном месте.

При разработке осциллографа, отдельное внимание уделялось пользовательской оболочке и органам управления. Большую часть пространства передней панели занимает цветной экран, на который в графическом и числовом формате выводится текущая информация. Клавиши установки нуля, автоматического выбора диапазона и кнопка вывода на печать снижают время подготовки и позволяют начать сбор данных сразу после включения. USB разъем в нижней области дает возможность сохранять полученные результаты и пользовательские настройки на съемный носитель, а также самостоятельно обновлять интегрированное ПО. Стоит отметить, что после этого повторная калибровка не потребуется. На тыльной стороне размещен разъем для подключения триггера (внешнего запуска) и порт Ethernet. С его помощью Вы сможете установить сопряжение с локальной вычислительной сетью или интернет. Это позволит дистанционно подключаться к главному меню и следить за ходом испытаний и вносить необходимые корректировки.

Полный список доступных опций и аксессуаров насчитывает более 20 позиций, в число которых входят осциллографические пробники, зарядное устройство и различные средства для безопасной транспортировки. Поддержка горячей замены питающих элементов гарантирует стабильную работу даже при перебоях с электричеством. Все это обеспечивает простую интеграцию TDS3032C в любой исследовательский комплекс, вне зависимости от решаемых задач и условий эксплуатации. Базовый комплект поставки включает в себя программное обеспечение Tektronix OpenChoice, которое призвано упростить анализ накопленной информации и составление отчетности. Нажатием всего нескольких клавиш Вы сможете составлять профессиональные отчеты, на которые раньше пришлось бы потратить гораздо больше времени.

Как пользоваться осциллографом | fotoloid.ru


Осциллограф это просто. Краткий курс для новичка, органы управления, обучающее видео, урок. Зачем нужен осциллограф?

Друзья, оцените видео лайком делитесь видео с друзьями -это лучшая мотивация для создания новых видео для вас. Шок, осциллограф за 5 минут. Ремонт компьютеров, ноутбуков, мониторов, планшетов, как пользоваться, работать c аналоговым или цифровым осциллографом измерительным прибором в ремонте техники практика, какой осциллограф купить для ремонта, ноутбуков, смартфонов, планшетов?, цифровой и или аналоговый, проводим замеры постоянного напряжения с использованием лабораторного блока питания и переменного напряжения на вторичных обмотках трансформатора, изучаем форму электрических сигналов синусоиды, меандра, пилы, на экране осциллографа, проводим расчеты частоты и периода осциллятора (колебательной системы) с помощью формул How to use an oscilloscope practise.

Маркировка прибора производится на передней панели обрамления и на правой боковой стенке. Заводской номер и дата изготовления прибора наносятся на задней стенке. На передней панели блока преобразователя маркируется наименование блока ПРЕОБРАЗОВАТЕЛЬ 12ПС-1. На передней панели блока развертки маркируется наименование РАЗВЕРТКА I2PC-I. На задних стенках блоков маркируется заводской номер прибора. Электрорадиоэлементы, расположенные на печатных платах прибора, маркированы согласно планам размещения. Планы размещения приведены в инструкции. Порядок нумерации соответствует принципиальным схемам. Вспомогательное имущество в укладочном ящике прибора имеет маркировку на самих элементах и рядом с гнездами, в которые они укладываются. Пломбирование прибора производится мастичными пломбами (на боковых стенках, верхней и нижней крышках и ЭЛТ). В инструкции приведена схема упаковки осциллографа. В целях амортизации прибора при транспортировании предусмотрены амортизаторы. Прибор упаковывается в водонепроницаемую бумагу.

Осциллограф

Прибор для исследования (наблюдения, записи, измерения) амплитудных и временных характеристик электрического сигнала.

Обзор осциллографа Rigol DS4024 (DS4000), часть 2

Видео обзор цифрового осциллографа Rigol DS4024, часть вторая. В этом видео я рассказываю о расширенных функциях: различных типах синхронизации, декодировании сигналов, математических операциях, образцовых осциллограммах.

Автор: Fagear

0 0
[0]

Осциллограф DSO201

Обзор карманного осциллографа DSO201 (DSO Nano, DS201). Обзор меню и функций, работа с осциллографом, перепрошивка, тесты осциллографа с генератором сигналов.

Автор: video

0 0
[0]

Работа с осциллографом

Данное видео показывает основы использования аналогового осциллографа, и будет полезно тем, кто только собирается использовать осциллограф

Автор: Стальной

0 0
[0]

Осциллограф DSO062

Конструктор осциллографа DSO062 от компании jyetech. Собираем, запускаем, тестируем и сравниваем. Стоит на AliExpress около 40-45$

Автор: video

0 0
[0]

Портативный осциллограф JinHan JDS2022A

Подробный обзор портативного осциллографа JDS2022A фирмы JinHan. Комплектация, подробный обзор функционала, тест и сравнение со стационарным осциллографом 100 МГц, разборка и выводы Стоимость составляет 160$

Автор: video

0 0
[0]

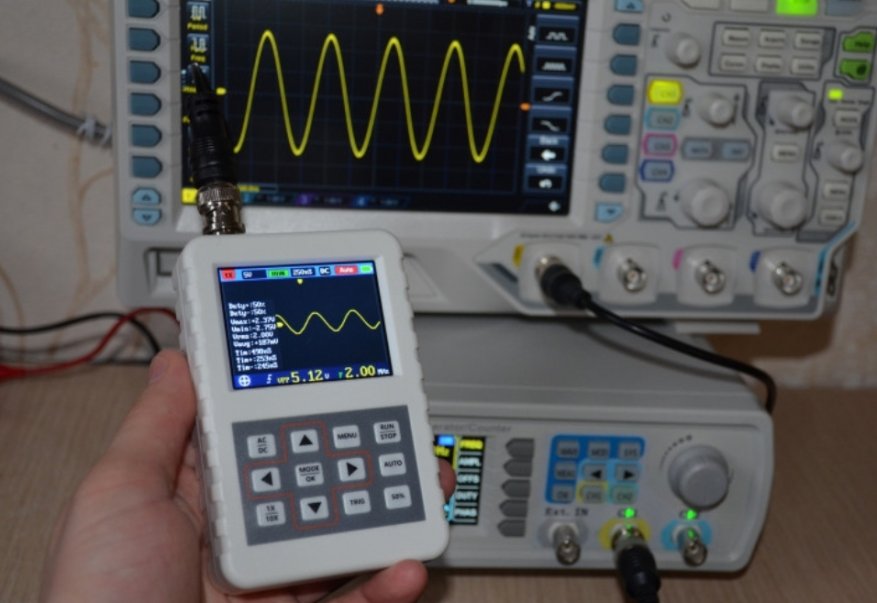

Обзор осциллографа Fnirsi-5012H

Сегодня у нас на обзоре цифровой осциллограф Fnirsi-5012H. Он обладает следующими особенностями: максимальная частота 100 МГц, интеллектуальная защита, 4-дюймовый цветной дисплей, запись показаний в память, наличие встроенного аккумулятора и многое другое. В видео подробно рассказано как пользоваться прибором, настраивать и проводить измерения.

Автор: video

1 5
[1]

Как использовать осциллограф: Полное руководство по установке

Методы измерения осциллографом

Два основных параметра осциллографа, которые вы можете выполнить:

  • Измерения напряжения
  • Измерения времени

Практически любое другое измерение основано на одном из этих двух фундаментальных методов.

В этом разделе обсуждаются методы использования осциллографа для визуального выполнения измерений с помощью экрана осциллографа.Это распространенный метод с аналоговыми приборами, который также может быть полезен для «быстрой» интерпретации изображений цифровых осциллографов.

Обратите внимание, что большинство цифровых осциллографов включают в себя автоматизированные измерительные инструменты, которые упрощают и ускоряют выполнение общих задач анализа, тем самым повышая надежность и достоверность ваших измерений. Однако знание того, как производить измерения вручную, как описано здесь, поможет вам понять и проверить автоматические измерения.

Измерения напряжения

Напряжение - это величина электрического потенциала, выраженная в вольтах, между двумя точками в цепи.Обычно одна из этих точек заземляется (ноль вольт), но не всегда. Напряжения также можно измерять от пика до пика. То есть от точки максимума сигнала до точки минимума. Будьте внимательны, чтобы указать, какое напряжение вы имеете в виду. Осциллограф - прибор для измерения напряжения. После того, как вы измерили напряжение, другие величины можно будет просто вычислить. Например, закон Ома гласит, что напряжение между двумя точками в цепи равно току, умноженному на сопротивление. Из любых двух из этих величин вы можете вычислить третье, используя формулу, показанную ниже.

Напряжение = ток x сопротивление

Еще одна удобная формула - это степенной закон, который гласит, что мощность сигнала постоянного тока равна напряжению, умноженному на ток. Вычисления для сигналов переменного тока более сложны, но суть в том, что измерение напряжения - это первый шаг к вычислению других величин. На рисунке 66 показано напряжение одного пика (V p ) и размах напряжения (V p – p ).

Рисунок 66 : Пиковое напряжение (В p ) и размах напряжения (В p-p ).

Самый простой метод измерения напряжения - это подсчет количества делений, которые охватывает осциллограмма на вертикальной шкале осциллографа. Регулировка сигнала для покрытия большей части дисплея по вертикали обеспечивает наилучшие измерения напряжения, как показано на рисунке 67. Чем больше площадь экрана вы используете, тем точнее вы можете считывать результаты измерения.

Рисунок 67 : Измерьте напряжение на центральной вертикальной линии координатной сетки.

Многие осциллографы оснащены курсорами, которые позволяют автоматически выполнять измерения формы сигнала без необходимости считать отметки на сетке.Курсор - это просто линия, которую можно перемещать по дисплею. Две горизонтальные линии курсора можно перемещать вверх и вниз, чтобы ограничить амплитуду сигнала для измерения напряжения, а две вертикальные линии перемещаются вправо и влево для измерения времени. Показания показывают напряжение или время в их положениях.

Измерения времени и частоты

Вы можете измерять время, используя горизонтальную шкалу осциллографа. Измерения времени включают измерение периода и ширины импульсов.Частота - это величина, обратная периоду, поэтому, если вы знаете период, частота делится на единицу и период. Как и измерения напряжения, измерения времени становятся более точными, если вы настраиваете часть измеряемого сигнала, чтобы покрыть большую область дисплея, как показано на рисунке 68.

Рисунок 68 : Измерьте время по центральной горизонтальной линии координатной сетки.

Измерение ширины импульса и времени нарастания

Во многих приложениях важны детали формы импульса.Импульсы могут искажаться и вызывать сбои в работе цифровой схемы, а синхронизация импульсов в последовательности импульсов часто бывает значительной.

Стандартными измерениями импульсов являются время нарастания и ширина импульса. Время нарастания - это время, необходимое импульсу для перехода от низкого напряжения к высокому. Обычно время нарастания измеряется от 10% до 90% полного напряжения импульса. Это устраняет любые неровности на переходных углах импульса.

Ширина импульса - это время, которое требуется импульсу для перехода от низкого уровня к высокому и снова обратно к низкому уровню.Обычно ширина импульса измеряется при 50% от полного напряжения. Рисунок 69 иллюстрирует эти точки измерения.

Рисунок 69 : Точки измерения времени нарастания и ширины импульса.

Импульсные измерения часто требуют точной настройки запуска. Чтобы стать экспертом в захвате импульсов, вы должны научиться использовать задержку запуска и как настроить цифровой осциллограф на сбор данных до запуска, как описано в главе 4 - Системы осциллографа и элементы управления. Горизонтальное увеличение - еще одна полезная функция для измерения импульсов, поскольку она позволяет видеть мелкие детали быстрого импульса.

Узнайте больше об использовании осциллографа в Центре обучения осциллографов и загрузите наш плакат «Основы осциллографа» с пошаговыми инструкциями по настройке осциллографа, чтобы повесить его в своей лаборатории. Если вы не покупали осциллограф или хотите обновить его для выполнения более сложных тестов, приобретите осциллографы Tektronix сегодня.

Как пользоваться осциллографом, учебное пособие для начинающих

Давайте вместе что-нибудь сделаем

Привет, я Питер.

Я онлайн-преподаватель и создатель, автор Maker Education Revolution, KiCad Like a Pro и основатель Tech Explorations.

Я создаю весь контент на веб-сайте Tech Explorations.

Почему? Потому что, как я уже упоминал, я педагог и Творец, и у меня есть Миссия.

Моя миссия - помогать людям изучать электронику, программирование, проектирование печатных плат и многое другое. Самое главное, я хочу помочь как можно большему количеству людей получить удовольствие от своих приключений в области технологического образования.

После 15-летней карьеры преподавателя в университете я снова решил стать Создателем. Как и большинству из нас, в детстве мне было любопытно, и я узнал, как все работает, экспериментируя с ними (обычно это означало разбирать их и надеяться не потерять винты, когда я собирал вещи обратно).

Повзрослев, я стал инженером только для того, чтобы потерять детское любопытство во имя карьеры.

Я снова стал ребенком, когда получил свою первую Arduino. С его помощью я начал создавать вещи, возиться с компонентами, тестировать идеи.Несмотря на то, что я был «профессиональным педагогом», только сейчас я понял, насколько неправильными были мои последние 15 лет обучения. Я был частично ответственен за то, что разрушил творческий потенциал тысяч учеников, точно так же, как мой был уничтожен во имя «настоящего взрослого».

В Tech Explorations моя работа - учиться и творить. Я узнаю то, что мне интересно, и создаю образовательный контент. Этот контент - запись моего обучения.

Я создаю этот контент не для обучения «студентов».Я создаю его, чтобы помочь учащимся узнать то, что они хотят узнать.

В конце концов, мы все учимся и учимся друг у друга.

Я искренне надеюсь, что благодаря контенту, который я создаю в Tech Explorations, как можно больше людей будут вдохновлены возродить свое детское любопытство, учиться и создавать удивительные вещи.

Обучение носит социальный характер

Интернет произвел революцию в издательском деле и обучении. Это самое большое хранилище знаний из когда-либо существовавших, и оно становится все больше и больше.Для всего, что вы хотите узнать, есть большая вероятность, что кто-то написал сообщение в блоге или снял об этом видео.

Отлично! Не совсем так. Несмотря на то, что существует множество отличного контента, многое из того, что доступно в Интернете, не имеет качества и, что самое важное, не имеет человеческой связи.

Лучшее обучение - социальное. Когда вы общаетесь с другими людьми, которые были там, где вы сейчас, вы учитесь быстрее и лучше. Вам есть к кому отступить, когда вам понадобится помощь, или обсудить идею, когда вы застряли.

В Tech Explorations мы поддерживаем наших студентов с помощью инструментов сообщества, потому что мы знаем, что это лучший способ учиться и преподавать.

Помощь - это часть обучения

Изучение новых навыков и технологий - это путешествие в неизведанную территорию. Гораздо лучше, если у вас есть карта, и даже лучше, если вы сможете попросить о помощи по радио.

В Tech Explorations мы вложили большие средства в наши средства коммуникации, чтобы убедиться, что ни один студент не останется позади.У нас есть три уровня поддержки: форумы сообщества для каждого курса, инструмент вопросов и ответов на уровне лекций и служба поддержки.

Наш контент находится в режиме реального времени и контролируется нашей командой, поэтому мы можем быстро отвечать на вопросы студентов. Скорость важна, потому что препятствия в обучении могут иметь разрушительный эффект в нашем учебном процессе, поэтому мы делаем все возможное, чтобы помочь нашим ученикам преодолеть их.

Сохраняйте спокойствие и продолжайте учиться

Мир и Интернет - очень шумные места.Многие "бесплатные" ресурсы для заработка больше похожи на шумные базары под открытым небом, с раздражающими отвлекающими факторами, которые стремятся помешать вам делать то, что вы хотите (чтобы узнать что-то новое), чтобы вы могли щелкнуть следующее видео (часто о кошке делает забавный трюк).

Одна только потеря концентрации приводит к многим сотням часов потери продуктивности обучения на одного учащегося в год.

Сможете ли вы научиться программировать Arduino в фуд-корте торгового центра? В каком-то смысле это то, что многие из нас делают.

В Tech Exploration мы создали спокойную обстановку, подходящую для иммерсивного обучения. Сконцентрируйтесь, выключите мобильный телефон, запустите видео лекции и продолжайте эксперимент.

Вот и все. Ничто другое не должно претендовать на ваше внимание.

Путь вперед

На этой странице мы предоставили вам множество бесплатных и качественных учебных материалов, возможностей для практических экспериментов и даже более крупных проектов, которые вы можете использовать для закрепления своего обучения.И все это в спокойной, дружелюбной к учащимся обстановке.

Мне часто задают вопрос: «Что мне делать дальше?»

Люди, которые только что научились новому навыку, например, как заставить мигать светодиод или вращать мотор, часто бывают ошеломлены. Они только что осознали что-то новое, но им трудно понять, что будет дальше.

Это совершенно понятно, и я сам там был. На самом деле, я чувствую это каждый раз, когда узнаю что-то новое, изолированное от его возможностей.

Подумайте об этом: вы только что научились вращать мотор.Как из этого сделать робота? Как происходит переход от одного рабочего компонента к системе, объединяющей множество компонентов, в рабочий гаджет?

Лучший ответ, который я могу дать на этот вопрос, - это простой процесс, плюс большая настойчивость (она понадобится вам, когда вы решите заняться чем-то важным):

  1. Вам нужен проект, который вас вдохновляет. Этот проект дает вам цель и даже путь (хотя вначале путь не ясен).Подумайте, о чем идет речь в проекте, и особенно о том, что он должен делать. Это («что он должен делать») и дает вам цель вашего проекта. Он понадобится вам на шаге 5 этого процесса.
  2. Вам необходимо проанализировать свой проект и разбить его на компоненты. Робот состоит из двигателей, контроллеров двигателей и микроконтроллеров, датчиков, программного обеспечения и рамы, объединяющей все вместе. Выясните, каковы основные компоненты вашего проекта.
  3. На основе вашего анализа, определит ваш уровень знаний в отношении компонентов проекта .Вы можете хорошо разбираться в моторах, но у вас не хватает сенсора.
  4. Спланируйте процесс создания прототипа. Эта часть процесса имеет решающее значение, потому что вам нужно принять несколько решений, которые включают оборудование, программное обеспечение и сборку гаджета, а также обучение, которое вы должны принять, чтобы сделать это возможным. Вам не нужно знать все, прежде чем начать, но вам нужно выбрать место для начала. Если бы вы, например, построили колесного робота, вы могли бы начать с сборки колеса и двигателя, чтобы ваш робот мог двигаться, а датчики оставьте на потом.Почему? Потому что теперь вы знаете, как использовать моторы. Позже вы узнаете, как использовать датчики. Как и многое в жизни, начало - это половина всего, что вы делаете. Первая итерация придаст вам импульс и уверенность, необходимые для второй, третьей итерации, до последней итерации.
  5. Повторяйте, пока проект не будет завершен. Итерационный процесс прототипирования - ваш ориентир. Каждая итерация решает проблемы и создает новые. Новые проблемы обычно требуют, чтобы вы узнали что-то новое.Продолжайте, изучите это и вернитесь, чтобы продолжить текущую итерацию. Проект завершен, когда вы достигли цели, поставленной на шаге 1. Но вот загвоздка: в прототипировании, как и в жизни, все плавно. Ваша первоначальная цель была основана на ранних предположениях о том, чего вы хотели достичь, еще до того, как вы действительно проделали какую-либо работу для достижения этой цели. В процессе работы над своей целью цель меняется! Помните об этом и знайте, что это нормально. Наслаждайтесь процессом и достижением результата.

Это процесс, которому я следую в своих проектах, в том числе в моих книгах и курсах. Со временем вы научитесь лучше выбирать проекты и особенно анализировать их, чтобы то, что вы в конечном итоге создавали, было очень близко к вашей первоначальной цели.

Единственный способ развить свои навыки управления проектами и создания гаджетов - это сделать это.

И мы здесь, чтобы помочь вам 🙂

Как пользоваться осциллографом

- Основы или инструкции по использованию осциллографа и использованию осциллографа для измерения и поиска неисправностей в электронных схемах.


Осциллограф Учебное пособие Включает:
Осциллограф, основы Типы осциллографов Характеристики Как пользоваться осциллографом Запуск области видимости Пробники осциллографа Технические характеристики пробника осциллографа

Типы областей: Аналоговый прицел Объем аналогового хранилища Цифровой люминофор Цифровой прицел Объем USB / ПК Осциллограф смешанных сигналов MSO


Осциллограф - это особенно полезный элемент испытательного оборудования, который можно использовать для тестирования и поиска неисправностей различных электронных схем, от логических схем через аналоговые схемы до радиосхем. Необходимо знать, как правильно пользоваться осциллографом, чтобы использовать его наилучшим образом. Зная основы использования осциллографа, можно более эффективно и быстро находить неисправности в цепях, а также лучше понимать, как эти цепи работают.


Сводка

После того, как было сделано несколько измерений, становится намного проще знать, как пользоваться осциллографом. Поскольку осциллографы являются одним из основных элементов оборудования, всем, кто занимается электроникой, важно знать, как пользоваться осциллографом и как использовать его наилучшим образом.

<< Предыдущая | Вперед >>



Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню. . .

Узнайте, как создавать музыкальные треки с осциллографа, с помощью этой серии видео

Назовите это стимулированной синестезией: есть что-то действительно приятное, когда ваш мозг видит и слышит связь между изображением и звуком. И добавьте немного волшебства, когда изображение отображается на осциллографе. В новой серии видеороликов на YouTube показано, как самому добиться этого эффекта.

Джеробим Фендерсон начал серию книг о так называемой «осциллографической музыке».«Осциллограф не издает звуков - это противоположно тому, как работает осциллограф как устройство визуализации сигналов. Но, разработав для осциллографа приятную реактивную красоту, а затем подключив подходящий, резкий минималистичный музыкальный сигнал, вы получите, ну - это:

Ооо, это вкусно. Как если бы вы откусили большой, сочный спелый [вегетарианский вариант] помидор [версия для любителей мяса], сырой стейк.

Итак, в серии руководств Фендерсон рассказывает нам, как он все это делает.И это может быть экономически выгодным вариантом, поскольку вы часто найдете старые осциллографы в студии или в продаже подержанными.

Не пропустите описание на YouTube - там тонны ресурсов ; это практически полная библиография по самой теме.

Часть 2:

Plus, сопровождая эту серию, является дополнительным видео и патчем Max for Live, демонстрирующим псевдонимы и частоту дискретизации, о которых рассказывается сегодня в CDM Newswire / Gear (наш новый дом для кратких новостей):
Этот патч Max for Live демонстрирует критически важные цифровые аудио концепции

Подробнее:
http: // oscilloscopemusic.com /

Теги: аналоговый, аудиовизуальный, AV, удивительность, создание аналоговой музыки, инструкции, осциллограф, синестезия, синтезаторы, учебные пособия, видео, YouTube

Scope-Trigger ™: легкий анализ видеосигнала

Осциллограф может быть очень полезным инструментом при анализе видеосигналов, особенно в ситуациях, когда требуется устранение неполадок или подробная калибровка. Но почти любой, кто настраивал осциллограф для отображения видеосигналов, знает, что этот процесс часто разочаровывает и требует довольно обширных проб и ошибок. Пытаясь получить стабильный и удобный дисплей, вы постоянно возитесь и экспериментируете с элементами управления осциллографом. А если этого недостаточно, скорее всего, вы также столкнетесь с проблемой сопоставления конкретной интересующей точки на видеоизображении с тем, что вы видите на осциллографе.

Enter Scope-Trigger, новая запатентованная технология, эксклюзивная для Extron.Функция Scope-Trigger, представленная в эталонных генераторах AV-тестов VTG 400D и VTG 400DVI, значительно упрощает отображение видеосигналов на осциллографе до быстрого, легкого и безболезненного процесса «1-2-3».

Почему видеосигналы сложно анализировать с помощью осциллографа?

Анализ видеосигнала с помощью осциллографа затруднен из-за отсутствия надежного сигнала запуска, который требуется осциллографу в качестве опорного сигнала синхронизации. В результате пользователь пытается субъективно контролировать, как и какая часть видеосигнала отображается, обычно с низкой степенью уверенности.Осциллографы могут запускать встроенную синхронизацию стандартных видеосигналов, особенно при добавлении внешнего устройства. Однако отображение HDTV и компьютерных видеосигналов высокого разрешения вызывает затруднения.

При успешном использовании осциллографа с видеосигналами возникает несколько проблем. Главный из них - стабильное отображение. Это возможно, если видеоизображение представляет собой статический тестовый шаблон. Однако с динамическим видео стабильное отображение осциллографа становится намного сложнее, когда осциллограф полагается на сам видеосигнал в качестве триггера.Точно так же нельзя гарантировать стабильное отображение, если вы анализируете различные точки в цепи или системе. Для видео RGB устойчивое отображение может быть возможным за счет использования сигналов синхронизации по горизонтали (H) или вертикали (V) в качестве внешнего триггера для осциллографа.

Но чаще всего стабильное отображение - это только начало. Как правило, вашей конечной целью является анализ и устранение каких-либо локализованных визуальных сбоев на экране. Поскольку вы подаете тот же видеосигнал для дисплея в осциллограф, вам нужно будет каким-то образом убедиться, что этот сбой отображается на осциллографе.Для этого вам сначала нужно отсчитать или оценить, начиная с верхней части экрана, линию, на которой происходит сбой. Затем, используя свой осциллограф, вы должны возиться с регулятором задержки запуска и попытаться упорядочить строки видео вдоль сигнала, подсчитывая количество интервалов горизонтальной синхронизации. В поле чересстрочного видео стандартной четкости нужно подсчитать 240 строк. Но попробуйте отследить среди 1024 строк в кадре компьютерного видео SXGA!

Scope-Trigger to the rescue

С помощью Scope-Trigger теперь вы можете избавиться от всех хлопот, связанных с настройкой осциллографа для анализа видеосигнала.Фактически, все, что вам действительно нужно сделать с прицелом, - это просто убедиться в правильности соединений! Об остальном позаботится VTG 400.

По сути, принцип работы Scope-Trigger заключается в том, что вы определяете место на экране для анализа, а затем осциллограф отображает сигнал в этом точном месте. Это возможно, поскольку VTG 400 генерирует специальный сигнал запуска для осциллографа, при этом импульс запуска рассчитывается точно по выбранному вами месту на экране.Больше не нужно экспериментировать с элементами управления осциллографом или подсчетом строк видео!


VTG 400DVI

1. Установка

Установите систему, как показано слева. Дубликат одного из видеосигналов RGB для дисплея поступает на осциллограф. (Компонентный видеосигнал, S-видео и композитный видеосигналы также могут быть проанализированы.) Обязательно подключите выход Scope-Trigger VTG 400D к входу внешнего запуска осциллографа.Установите осциллограф на внешний сигнал запуска. Кроме того, убедитесь, что вы выбрали желаемый тестовый шаблон видео (шаблон шахматной доски показан на рисунке).

2. Определите местоположение

Включите триггер осциллографа, нажав любую из специальных кнопок на главной панели. На экране появляется оранжевый курсор с перекрестной штриховкой, который также можно изменить на однопиксельный курсор. Используя кнопки со стрелками, поместите этот курсор в любое желаемое место (пиксель).

3. Дисплей осциллографа

Теперь посмотрите на осциллограф. Отображаемая кривая центрируется точно в том месте, где находится курсор Scope-Trigger.

VTG 400: Взгляд за пределы визуального изображения

Помимо анализа областей изображения на экране, Scope-Trigger позволяет удобно исследовать интервалы горизонтальной и вертикальной синхронизации. Это полезно при проверке полярности или целостности синхросигнала или на наличие зазубренных импульсов.Чтобы отобразить синхронизацию на вашем осциллографе, просто поместите курсор за пределы видимой (активной) области изображения, используя счетчик пикселей для общей области изображения (показанный на ЖК-дисплее VTG 400) в качестве ориентира. Если вы работаете с RGBHV, поменяйте местами видеовход на осциллограф для кабеля синхронизации по горизонтали или вертикали, в зависимости от того, анализируете ли вы горизонтальную или вертикальную синхронизацию.

Программное обеспечение Windows®, входящее в комплект VTG 400, расширяет и ускоряет функциональность Scope-Trigger. Используя мышь или другое указывающее устройство, вы можете просто «щелкнуть» в любом месте изображения, чтобы найти курсор.Анализировать интервалы синхронизации намного проще, поскольку все, что вам нужно сделать, это щелкнуть мышью за пределами активной области изображения.

Удобный универсальный инструмент для видеосигналов

Для измерения и анализа видеосигналов профессионалы в области телевещания и видеопроизводства используют специальные осциллографы, известные как мониторы формы сигналов и вектороскопы. Однако эти устройства предназначены для телевизионных сигналов, включая NTSC, PAL и HDTV, и несовместимы с компьютерным видео. VTG 400 и Scope-Trigger вместе с обычным осциллографом позволяют анализировать любой видео- или компьютерный видеосигнал, от композитного видео до HDTV, до компьютерного видео сверхвысокого разрешения (например, QXGA или 2048 x 1536). Extron рекомендует использовать осциллограф с полосой пропускания 200 МГц для обеспечения компьютерного видео с разрешением до UXGA (1600 x 1200). Учебное пособие по осциллографу

- скачать онлайн-видео на ppt

Презентация на тему: «Учебное пособие по осциллографам» - стенограмма презентации:

ins [data-ad-slot = "4502451947"] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = "4502451947"]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 Учебное пособие по осциллографу
Осциллограф - это, по сути, устройство для отображения графиков. Он рисует график электрического сигнала.В большинстве приложений график показывает, как сигналы меняются во времени: вертикальная ось (Y) представляет напряжение, горизонтальная ось (X) представляет время.

2 Осциллографы Горизонтальная развертка с постоянной скоростью. Вертикальные пластины подключаются к внешнему напряжению, сигнал которого вы подключаете к прицелу.

3 Электронно-лучевые трубки Изменение разности потенциалов (напряжения) на пластинах заставляет электронный луч изгибаться в разной степени.«Развертка» относится к многократному обновлению с фиксированной частотой.

4

5 Объем (не) Этот простой график может многое рассказать о сигнале: вы можете определить время и значения напряжения сигнала. Вы можете рассчитать частоту колебательного сигнала. Вы можете видеть «движущиеся части» цепи, представленные сигналом.Вы можете определить, искажает ли сигнал неисправный компонент. Вы можете узнать, какая часть сигнала является постоянным (DC) или переменным (AC) током. Вы можете сказать, какая часть сигнала является шумом и меняется ли шум со временем.

6

7 Как работает аналоговый осциллограф?

8 Как работает цифровой осциллограф?

9 Запуск стабилизирует повторяющуюся форму волны

10 Формы сигналов многое говорят о сигнале

11 Если сигнал повторяется, он имеет частоту.
Если сигнал повторяется, он имеет частоту.Частота измеряется в герцах (Гц) и равна количеству повторений сигнала за одну секунду.

12 Напряжение, ток и фаза

13 Рабочие характеристики Полоса пропускания
Спецификация полосы пропускания указывает диапазон частот, который точно измеряет осциллограф.Время нарастания Время нарастания может быть более подходящим рассмотрением производительности, когда вы планируете измерять импульсы и шаги. Осциллограф не может точно отображать импульсы, время нарастания которых превышает заданное время нарастания осциллографа. Вертикальная чувствительность Вертикальная чувствительность показывает, насколько вертикальный усилитель может усилить слабый сигнал. Вертикальная чувствительность обычно выражается в милливольтах (мВ) на деление. Скорость развертки Для аналоговых осциллографов эта спецификация указывает, насколько быстро кривая может перемещаться по экрану, позволяя видеть мелкие детали. Наибольшая скорость развертки осциллографа обычно указывается в наносекундах / дел. Точность усиления Точность усиления показывает, насколько точно вертикальная система ослабляет или усиливает сигнал. Развертка по времени или точность по горизонтали Точность по оси времени или по горизонтали показывает, насколько точно система по горизонтали отображает синхронизацию сигнала. Частота дискретизации В цифровых осциллографах частота дискретизации показывает, сколько отсчетов в секунду может получить АЦП. Максимальные частоты дискретизации обычно указываются в мегасэмплах в секунду (MS / s).Чем быстрее осциллограф может производить выборку, тем точнее он может представить мелкие детали в быстром сигнале. Разрешение АЦП (или вертикальное разрешение) Разрядность АЦП в битах показывает, насколько точно он может преобразовывать входные напряжения в цифровые значения. Длина записи Длина записи цифрового осциллографа показывает, сколько точек формы сигнала осциллограф может получить для одной записи формы сигнала.

14 Заземление Правильное заземление - важный шаг при настройке для проведения измерений.Правильное заземление осциллографа защищает вас от опасного поражения электрическим током и защищает ваши схемы от повреждений. Заземление осциллографа необходимо для безопасности. Если высокое напряжение контактирует с корпусом незаземленного осциллографа, любой частью корпуса, включая ручки, которые кажутся изолированными, это может привести к поражению электрическим током. Однако при правильно заземленном осциллографе ток проходит через заземляющий путь к заземлению, а не через вас к заземлению. Заземлить осциллограф означает подключить его к электрически нейтральной контрольной точке (например, заземлению).Заземлите осциллограф, вставив трехконтактный шнур питания в розетку, заземленную на землю. Заземление также необходимо для проведения точных измерений с помощью осциллографа. Осциллограф должен иметь то же заземление, что и все цепи, которые вы тестируете. Некоторые осциллографы не требуют отдельного заземления. Эти осциллографы имеют изолированные корпуса и элементы управления, что защищает пользователя от любой возможной опасности поражения электрическим током.

15 Пробники осциллографа Большинство пассивных пробников имеют коэффициент затухания в той или иной степени, например 10X, 100X и так далее.По соглашению, коэффициенты затухания, например, для пробника с аттенюатором 10X, ставятся после фактора X. Напротив, коэффициенты увеличения, такие как X10, имеют сначала X

16 Положение и вольт на деление
Вертикальные элементы управления Положение и вольт на деление Элемент управления вертикальным положением позволяет перемещать сигнал вверх или вниз в нужное место на экране. Параметр «Вольт на деление» (обычно обозначается как «вольт / деление») изменяет размер сигнала на экране. Хороший осциллограф общего назначения может точно отображать уровни сигнала от 4 милливольт до 40 вольт. Часто шкала вольт / деление имеет либо переменное усиление, либо точную регулировку усиления для масштабирования отображаемого сигнала до определенного количества делений.

17 Соединение входа Соединение означает метод, используемый для подключения электрического сигнала от одной цепи к другой.

18 Положение и секунды на деление
Горизонтальные элементы управления Положение и секунды на деление Элемент управления горизонтальным положением перемещает сигнал слева и справа точно туда, где вы хотите, чтобы он отображался на экране.Настройка секунд на деление (обычно записывается как сек / деление) позволяет вам выбрать скорость, с которой осциллограмма будет отображаться на экране (также известная как настройка временной развертки или скорость развертки). Этот параметр является масштабным коэффициентом. Например, если настройка составляет 1 мс, каждое горизонтальное деление соответствует 1 мс, а общая ширина экрана составляет 10 мс (десять делений). Изменение настройки секунд / дел позволяет просматривать более длинные или более короткие временные интервалы входного сигнала.

19 Положение триггера Регулятор положения триггера может быть расположен в секции горизонтального управления осциллографа.Фактически он представляет «горизонтальное положение триггера в записи сигнала». Управление положением триггера по горизонтали доступно только в цифровых осциллографах. Изменение положения триггера по горизонтали позволяет фиксировать действия сигнала перед событием триггера (так называемый просмотр до триггера). Цифровые осциллографы могут обеспечивать просмотр до запуска, потому что они постоянно обрабатывают входной сигнал независимо от того, был получен запуск или нет. Через осциллограф проходит постоянный поток данных; триггер просто указывает осциллографу сохранить текущие данные в памяти.Напротив, аналоговые осциллографы отображают сигнал только после получения сигнала запуска.

20 Элементы управления триггером (продолжение)

21 год Измерение времени импульса и нарастания

22 Учебное пособие по мультиметру Метр - это измерительный прибор.Амперметр измеряет ток, вольтметр измеряет разность потенциалов (напряжение) между двумя точками, а омметр измеряет сопротивление. Мультиметр объединяет эти функции, а, возможно, и некоторые дополнительные, в одном приборе.

23 Для измерения тока цепь должна быть разомкнута, чтобы амперметр мог быть подключен последовательно
Амперметры должны иметь НИЗКОЕ сопротивление

24 Для измерения разности потенциалов (напряжения) схему не меняют: вольтметр подключен параллельно Вольтметры должны иметь ВЫСОКОЕ сопротивление.

25 Чтобы измерить сопротивление, компонент должен быть отключен от цепи. Омметры работают, пропуская ток через проверяемый компонент.

26 Цифровые мультиметры Цифровые мультиметры выдают числовые значения, обычно на жидкокристаллическом дисплее.Большинство современных мультиметров являются цифровыми, а традиционные аналоговые типы устаревают. Цифровые мультиметры бывают самых разных размеров и возможностей. Все, от простых карманных измерителей с автоматическим выбором диапазона на 3 ½ разряда до более крупной настольной модели на 8 ½ разряда с возможностью выбора диапазона оператором или компьютером (совместимым с IEEE488)

27 Электронный прибор, который генерирует различные формы сигналов, например
Функциональный генератор Электронный прибор, который генерирует различные формы сигналов, такие как синусоидальная волна, прямоугольная волна, Импульсные последовательности, пилообразные Амплитуда, смещение постоянного тока и частота регулируются.

28 год Функциональные генераторы (продолжение)
Как и мультиметры, существует множество устройств, предлагающих различные амплитудные характеристики. Ширина полосы. Регулировка времени нарастания и спада. Возможность модуляции (AM, FM, Pulse и т. Д.)

29 Источник питания Это устройство, которое передает электроэнергию от источника к нагрузке с помощью электронных схем.Типичное применение источников питания - преобразование входной мощности переменного тока электросети в регулируемое напряжение (я), необходимое для электронного оборудования. В зависимости от режима работы силовых полупроводников ИП может быть линейным или переключаемым. В импульсном источнике питания или SMPS электронные компоненты управления мощностью непрерывно включаются и выключаются с высокой частотой, чтобы обеспечить передачу электроэнергии. Путем изменения рабочего цикла, частоты или фазы этих переходов регулируется выходной параметр (например, выходное напряжение).Типичный частотный диапазон SMPS составляет от 20 кГц до нескольких МГц.

30 Параметры, относящиеся к источнику питания, включают:
Источник питания (продолжение) Источники питания, как и многие другие электронные инструменты, бывают разных видов с широким диапазоном возможностей: Параметры, относящиеся к источнику питания, включают: Уровни напряжения Ток Регулировка Защита Выходное сопротивление Шум (пульсация) Ответственность за определение требуемых характеристик лежит на проектировщике (или исследователе).

31 год Осциллограф

32 Осциллограф (продолжение)
DEMO …… .Lab3a


Сборник примечаний и видеороликов по применению осциллографа

Здесь вы найдете коллекцию видеороликов, которые покажут вам, как максимально эффективно использовать программное обеспечение осциллографа PicoScope.

Независимо от того, являетесь ли вы начинающим пользователем PicoScope, тем, кто просто хочет узнать больше о PicoScope, или один из легиона постоянных пользователей PicoScope, эти бесплатные видеоролики помогут расширить ваши знания и понимание.

Измерение коэффициента усиления и фазы в цепи понижающего преобразователя с помощью PicoScope

Роланд ван Рой, старший менеджер FAE, Richtek, показывает, как измерить усиление контура и фазу в понижающем преобразователе с помощью осциллографа для ПК серии PicoScope 5000.

Трехфазный мониторинг с помощью PicoScope® 4444

Посмотрите на дифференциальный осциллограф высокого разрешения PicoScope 4444 в действии. Мы покажем вам, как безопасно измерять и контролировать трехфазные напряжения и токи с помощью защиты от перенапряжения 1000 В CAT III.

Эквивалентная временная дискретизация (ETS) для измерения фазы FPGA (PicoScope 6000)

Какая польза от ETS? Если вы выполняете высокоскоростную работу с ПЛИС, это может быть полезно для измерения разности фаз.

Использование PicoScope AWG для проверки пределов последовательных данных

Сделано просто! Импортируйте данные из какого-то канала, экспортируйте их обратно в AWG. Вы можете изменить отображение времени и напряжения, чтобы увидеть, например, как ваш код работает с синхронизацией ввода-вывода вне частоты или различными уровнями напряжения. Часть моего обзора PicoScope 6000.

Нагрузочный тест импульсного блока питания - разрешение 8 и 12 бит (PicoScope 5000)

PicoScope 5000 Series позволяет динамически изменять разрешение АЦП.Если вы пытаетесь получить высокий динамический диапазон, например, с большим всплеском в одной части кривой, но вы все равно хотите видеть детали об остальной части кривой.

Как обнаруживать периодически возникающие проблемы с помощью режима сохранения цвета

В этом видео показано, как использовать режим сохранения цвета с осциллографом для обнаружения периодически возникающих проблем. В этом примере мы используем PicoScope 4262.

Как использовать осциллограф для измерения выходного уровня и усиления аудиоусилителя

В этом видео показано, как измерить выходной уровень и коэффициент усиления аудиоусилителя с помощью PicoScope 4262.В качестве тестового источника используется встроенный в осциллограф генератор сигналов.

Как использовать осциллограф для измерения частотной характеристики усилителя звука

Измерение частотной характеристики аудиоусилителя с помощью PicoScope 4262. Включает в себя тесты точечной частоты и тест с разверткой частоты, оба из которых могут быть выполнены с использованием встроенного в инструмент генератора сигналов.

Как использовать осциллограф для измерения искажений в стереоусилителе

Измерение искажений в стереоусилителе с помощью USB-осциллографа PicoScope 4262.Гармоники искажения могут быть обнаружены даже тогда, когда форма волны во временной области выглядит чистой.

Как измерить динамический диапазон осциллографа PicoScope 4262

Измерение динамического диапазона PicoScope 4262 с помощью встроенного генератора сигналов с низким уровнем искажений. PicoScope 4262 имеет более чем достаточный динамический диапазон для захвата этих сигналов без добавления значительного шума или собственных искажений.

Измерение частотной характеристики с помощью PicoScope 4262

Второй пример измерения частотной характеристики с помощью PicoScope 4262, на этот раз демонстрирующий влияние высокочастотного отсекающего фильтра аудиоусилителя.

PicoScope 6: Последовательное декодирование сигналов шины CAN

Дифференциальные сигналы шины CAN собираются и декодируются с использованием функции последовательного декодирования в PicoScope 6.

PicoScope 6: последовательное декодирование сигналов шины SPI

В этом видео сигнал трехпроводной шины SPI отображается и декодируется с использованием функции последовательного декодирования в PicoScope 6.

PicoScope 6: последовательное декодирование UART - RS232

В этом видео показано, как захватывать и отображать символы ASCII с шины RS232.

Осциллограф смешанных сигналов PicoScope
- регистрация нескольких событий данных I2C

В этом видео показано, как использовать осциллограф для простого запуска и захвата более одного пакета I2C для дальнейшего исследования нескольких событий. В этом примере мы используем PicoScope 2205 MSO.

PicoScope 6: Измерение полной мощности радиочастотного импульса

В этом видео показано, как использовать измерение полной мощности радиочастотного импульса в спектральном режиме.

PicoScope 6: захват высокоскоростных последовательных данных

Захват и анализ высокоскоростных цифровых данных требует тщательного рассмотрения, включая выбор правильного согласования, использование расширенных триггеров и измерение джиттера.

Декодирование NTSC в реальном времени с помощью Picoscope 2204

Декодирование в реальном времени композитного видеосигнала NTSC от Raspberry Pi с использованием осциллографа Picoscope 2204 USB и специального программного обеспечения, которое я написал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
