Как померить напряжение мультиметром в розетке: Как измерить напряжение мультиметром в розетке 220в?

Содержание

Как измерить напряжение мультиметром в розетке 220в?

Мультиметр является универсальным прибором, с помощью которого можно точно определить напряжение и силу тока. Устройство широко применяется мастерами-электриками, а также часто используется быту. Каждый начинающий пользователь должен знать, как измерить напряжение в розетке мультиметром.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

  1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
  2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
  3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

  • фиксирование прибором выявленной величины – кнопочная или автоматическая;
  • подсветка показателей на экране;
  • счетчик отключения питания;
  • индикатор перезагрузки;
  • автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

  • «DCA» – измерение силы постоянного тока;
  • «Ω» – значок сопротивления;
  • «ACV» – показатель постоянного напряжения;
  • «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

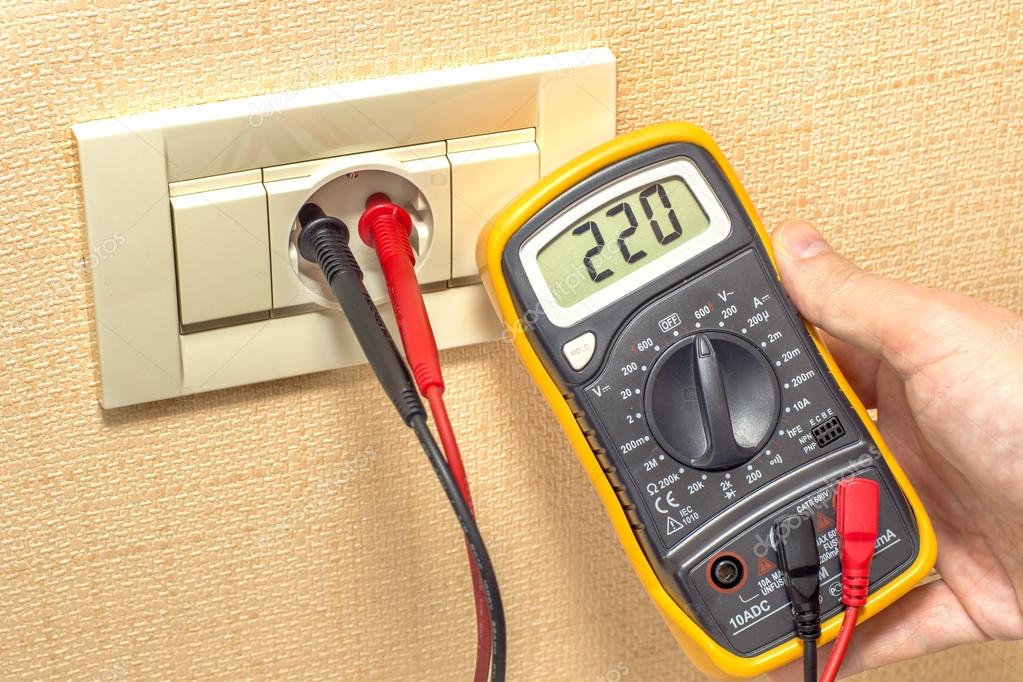

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными.
При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству. Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Измеряем напряжение в розетке мультиметром

Мультиметр – это универсальный прибор, выполняющий функции сразу нескольких популярных тестеров: вольтметра, амперметра и омметра. Компактное устройство не займёт много места в вашем наборе инструментов и может оказаться весьма полезным, когда будет необходимо заменить проводку, определить напряжение в сети, сопротивление, силу тока или другие важные параметры, связанные с работой электроприборов.

Как собрать мультиметр

В бытовых условиях мультиметр чаще всего применяется для мониторинга состояния розетки. Перед началом процесса нужно правильно собрать измерительную цепь, соединив входящие в комплект с изделием провода-коннекторы с корпусом прибора. Также очень важно проверить целостность изоляции металлических щупов, чтобы предупредить удар током при проведении измерения.

Подготавливаем тестер к работе:

  • Штекер чёрного провода (минусового) вставляем в отверстие, помеченное надписью COM, что означает «общий».
  • Красный (плюсовой) шнур подключаем к другому сигнальному гнезду с маркировкой VΩmA.

Небольшое уточнение: если сила тока превышает 200 мА, тогда щуп красного провода соединяют с разъёмом с пометкой 10ADC (10A MAX). Однако в быту такие высокие токи не используются и во время проверки стандартной сети 220 Вольт третье гнездо мы не задействуем.

Измеряем переменное напряжение

После проведения подготовительных работ можно переходить непосредственно к выполнению поставленной задачи.

Читайте также

Измеряем температуру мультиметром

»

  1. Находим на передней панели зону переменного напряжения. В зависимости от модели она обозначается V~ или ACV. Будьте внимательны – неверно выставленная область замера гарантированно приведёт к порче мультиметра!
  2. Устанавливаем ручку поворотного переключателя в поле примерного диапазона измерений. Если вы затрудняетесь определить этот параметр (но он точно выше 200 Вольт) – рекомендуется выбирать максимальное значение (750 или 600 Вольт).
  3. Вы всё сделали правильно и на экране появилось изображение трёх нулей. Осталось только подключить тестер к электроточке.
  4. Аккуратно, не прикасаясь руками к оголённым частям щупов, поочерёдно заводим их в силовые контакты бытовой розетки (без разницы какой куда).
  5. Считываем показания.

Стоит отметить, что далеко не всегда на дисплее появляются заветные 220 Вольт. Действующий ГОСТ трактует нормальным отклонение напряжения в пределах 5-10%. Поэтому цифры 198, 219 или 225 Вольт для бытовой сети вполне вписываются в общепринятые стандарты.

Последствия высокого напряжения в сети

Если же мультиметр показывает значительно большие колебания (от 25 до 45%), это свидетельствует о высокой нагрузке на сеть и может привести к поломке домашней аппаратуры. При возрастании потенциала до 250 Вольт микросхемы и блоки питания, установленные в электроприборах, перегреваются, что ведёт к их повреждению и отказу техники. Для защиты от подобных ситуаций современные производители оснащают свою продукцию индикаторами перепадов напряжения. Впоследствии это даёт им право отказать потребителю в гарантийном ремонте, если гаджет вышел из строя именно по причине некорректной работы электросети.

Руководство: как пользоваться мультиметром | hardware

Перевод статьи "Multimeter Tutorial" [1], популярно раскрывающей тему мультиметров - что это такое, для чего нужны, как работают и как ими пользоваться.

Вы все еще не знаете, что такое мультиметр и что можно с ним делать? Тогда Вы попали в нужное место! Далее будет приведен обзор сути мультиметров, и в чем состоит их польза. Здесь не будет заумных научных рассуждений и не найдете скучных технических терминов. Вы просто научитесь пользоваться мультиметром, познакомитесь с органами его управления.

[1. Мультиметр: обзор]

В этой секции будут рассмотрены ответы на следующие вопросы:

• Что собой представляет мультиметр?
• Что может измерять мультиметр?
• Что такое напряжение, ток и сопротивление?
• Что такое постоянный ток (Direct Current, DC) и переменный ток (Alternating Current, AC)?
• Что значит "схема последовательного включения" и "схема параллельного включения"?
• Что означают эти все странные символы на передней панели мультиметра?
• Что за красный и черный провода со щупами? Куда их нужно подключать?

1.1. Что такое мультиметр?

Мультиметром называют ручной измерительный прибор, который Вы можете использовать для разных тестов, проверок и измерений, связанных с электричеством. То есть мультиметр используется так же, как и измерительная линейка, секундомер, весы, только мультиметр измеряет другие величины. Приставка "мульти" означает, что один прибор может использоваться для измерения нескольких разновидностей величин, т. е. это многофункциональный инструмент. Большинство мультиметров имеют спереди большую ручку, поворотом которой Вы можете выбрать, что именно хотите измерить (какой тип величины - ток, напряжение, сопротивление, емкость и т. п.). На фотографии ниже показан обычный мультиметр. На рынке представлено много моделей мультиметров различных фирм.

Рис. 1. Внешний вид типичного мультиметра.

Примечание: в этой статье в основном пойдет речь о цифровых мультиметрах, у которых для индикации результата применяется ЖКИ (LCD) дисплей, состоящий обычно из 3 или 4 цифр. Однако есть еще и стрелочные мультиметры, которые до сих пор не потеряли актуальности. Стрелочные мультиметры появились гораздо раньше цифровых. Стрелочные приборы все еще выпускаются, хотя они постепенно вытесняются цифровыми мультиметрами. Все, что говорится в этой статье, касается в основном и цифровых, и стрелочных мультиметров, хотя кое-где есть и отличия (об этом будет упомянуто в примечаниях).

1.2. Что может измерять мультиметр?

Обычно все мультиметры могут измерять напряжение, силу тока и величину сопротивления. В следующей секции будет подробно разъяснено, что эти термины означают, см. также раздел "2. Использование мультиметра".

Почти все мультиметры имеют также пробник для прозвонки цепей. В этом режиме мультиметр издает звуковой сигнал, если его щупы замкнуты, или к ним подключено сопротивление менее 30 Ом. Такой пробник очень удобен для быстрой проверки целостности цепей или на наличие коротких замыканий; звуковой сигнал укажет, что щупы подключены к замкнутой цепи, а отсутствие сигнала - что цепь разорвана.

Некоторые мультиметры также имеют функцию проверки диодов. Диод можно представить как клапан, который позволяет току течь только в одном направлении. Как именно будет проверен диод, зависит от модели мультиметра, и обычно мультиметр в прямом включении диода показывает падение напряжение на этом диоде. Если Вы работаете с диодом, и не уверены, что он правильно (в нужной полярности) подключен, или не уверены в работоспособности диода, то функция проверки диода в мультиметре может пригодиться. Обратитесь в описанию Вашего мультиметра, чтобы точно знать, как пользоваться функцией проверки диода.

Продвинутые мультиметры могут также иметь и другие функции, такие как измерение температуры, частоты электрического сигнала, измерение параметров транзисторов, конденсаторов, индуктивностей. Поскольку не все мультиметры оборудованы этими функциями, то в этом руководстве они не будут рассмотрены. При необходимости Вы всегда можете обратиться к руководству пользователя мультиметра для справки по этим дополнительным функциям.

1.3. Что такое напряжение, ток, сопротивление?

Если Вы раньше не были знакомы с этими терминами, то здесь будет дана очередная попытка простого объяснения их сущности. Запомните, что напряжение, ток и сопротивление измеряются в специальных единицах, и каждой такой единице присвоен отдельный символ, наподобие того, что расстояние измеряется в метрах, и символом для метра является m.

Напряжение показывает, насколько сильно электричество "проталкивается" через схему (электрическую цепь). Более высокое напряжение заставляет электричество течь сильнее. Напряжение измеряется в вольтах, и для этой единицы взят символ V (русский соответствующий символ В, однако поскольку русских мультиметров практически никто не делает, то обозначения напряжения через В нигде не встретите).

Ток (или сила тока) показывает, насколько интенсивно течет электричество через схему (электрическую цепь). Если проводить аналогию с трубой и потоком воды, то ток можно приближенно сравнить со скоростью протекания жидкости. Высокое давление в трубе еще не означает, что вода будет течь быстро, точно также и с электричеством - высокое напряжение еще не гарантирует, что в цепи будет течь большой ток (многое еще зависит и от сопротивления потоку; тут я немного забежал вперед, о сопротивлении поговорим далее). Вернемся к силе тока. Чем больше ток течет через цепь, тем больше через цепь протекает электрических зарядов. Ток измеряется в амперах, и для этих единиц выбран символ A.

Сопротивление току характеризует, насколько трудно электричеству пройти через чего-нибудь (какую-либо электрическую цепь. Чем больше сопротивление, тем сложнее течь электричеству (тем ток будет меньше). Сопротивление измеряется в омах (Ohm), и для его единиц выбран символ Ω, заглавная греческая буква омега).

Техническая справка. Символы, которые используются для единиц, могут отличаться от символов - переменных в уравнениях (выражениях). Можно привести простой пример общепринятого уравнения для закона Ома (величина напряжения равна силе тока умноженное на сопротивление цепи):

Voltage = Current * Resistance

или

V = IR

В этом выражении V представляет напряжение, I силу тока, R сопротивление. Когда нам нужны единицы для напряжения (вольт), тока (ампер) и сопротивления (Ом), то мы соответственно используем символы V, A, и Ω, как уже упоминалось выше. Таким образом, "V" используется в формуле как для напряжения, так и для его единиц (вольт), однако ток и сопротивление используют разные символы для обозначения в формуле и для своих единиц. Не особенно волнуйтесь, если поначалу это Вас смутило; следующая таблица поможет разобраться в обозначениях электрических величин и с обозначениями их единиц:

Величина Символ Единица
измерения
Символ
Напряжение V вольт V
Сила тока I ампер A
Сопротивление R Ом Ω

Это довольно часто встречается в физике. Например, во многих выражениях "позиция" и "расстояние" могут быть представлены переменными типа "x" или "d", однако единицы измерения могут быть метры, и для единиц метров используется символ m.

Для лучшего понимания напряжения, тока и сопротивления некоторую отдаленную аналогию напряжения можно провести с потоком воды в трубе. Количество текущей воды в трубе подобно току. Давление в трубе чем-то похоже на напряжение: чем выше давление, тем потенциально может быть больше скорость потока (выше ток), поскольку вода проталкивается быстрее. Сопротивление действует подобно искривлениям и преградам в трубе. Например, канал, который завален обломками и разными объектами, будет хуже пропускать поток воды, и будет иметь сопротивление больше, чем канал, свободный от преграды.

На этой веселой картинке хорошо показана основная идея: VOLT (напр

Как пользоваться мультиметром (Учебное пособие)

Многие из вас могут не знать, насколько удобен мультиметр! Мультиметр - это удобный электронный измеритель, который проверяет напряжение, сопротивление и целостность цепи в самой простой форме. Более продвинутые мультиметры могут даже измерять емкость и температуру. В этом уроке мы познакомимся с основами использования мультиметра! Если вам нужна помощь в выборе мультиметра, у нас есть статья о том, как выбрать лучший мультиметр.

Как пользоваться мультиметром

А теперь давайте приступим к изучению того, как пользоваться мультиметром! Начнем с измерения постоянного напряжения.

Как измерить постоянное напряжение с помощью мультиметра

Чтобы измерить постоянное напряжение, мы должны сначала убедиться, что наши щупы подключены правильно. Черный провод щупа должен быть подключен к обычному разъему COM или "банан" на мультиметре. Красный провод щупа должен быть подключен к банановому разъему V или напряжения на измерителе. Как правило, черный провод всегда подключается к общему разъему и никогда не перемещается. Красный провод будет двигаться в зависимости от выполняемой вами операции, поэтому всегда полезно проверить его перед началом.Если вы подключите его не к тому разъему, вы можете что-то замкнуть или даже повредить измеритель.

Теперь переключите поворотный переключатель на мультиметре в положение напряжения постоянного тока. Этот символ представлен линией продажи с пунктирной линией под ней (⎓). (AC представлен символом синусоиды или волнистой линией ∿).

Некоторые мультиметры, такие как тот, который я использую, имеют только одну настройку напряжения на поворотной ручке и либо автоматически выбирают переменный / постоянный ток, либо имеют отдельную кнопку выбора.В моем случае я просто поворачиваю поворотный переключатель в положение V для измерения напряжения, а затем нажимаю кнопку выбора один раз, чтобы переключиться с измерения напряжения переменного на постоянное.

Обычно мультиметры, которые автоматически выбирают переменный или постоянный ток, также имеют кнопку отмены, поскольку нестабильные цепи могут быть обнаружены как переменный ток, когда на самом деле они являются постоянным током.

Далее вам нужно выбрать что-нибудь для измерения напряжения. Для этой иллюстрации я буду использовать батарею на 9 В. На батарее 9 В положительный полюс - это меньшая клемма, а отрицательная - большая клемма.

Коснитесь черным щупом отрицательной клеммы, а красным щупом - положительной клеммы аккумуляторной батареи. Если ваша батарея 9 В в порядке, вы должны увидеть значение около 9,6 вольт! Если вы видите напряжение ниже 9 В, значит, тесто готово к отправке на предприятие по переработке.

Вы можете видеть на картинке ниже, моя фирменная батарея Geek Pub (j / k) готова к этой поездке, так как ее единственное показание составляет 8,3 вольт!

Если вы видите отрицательное значение на вашем мультиметре, это означает, что у вас перевернуты провода либо у батареи, либо у банановых разъемов на вашем мультиметре.Иногда мы просто не знаем полярность батареи, и это отличный способ ее проверить!

Помимо батарей, вы можете проверять напряжение где угодно и где угодно. Вы даже можете проверить напряжение на печатной плате проекта Arduino или Raspberry Pi!

СВЯЗАННЫЙ: Какой мультиметр мне купить?

Как измерить напряжение переменного тока с помощью мультиметра

Следующим шагом в изучении того, как использовать мультиметр, будет изучение того, как проверять напряжение переменного тока. Настройка в основном такая же.Во-первых, убедитесь, что ваш красный провод подключен к банановому разъему В, или , напряжение , а не к одному из других!

Переместите поворотный переключатель на мультиметре в положение переменного тока или, если он похож на мой, переместите его в положение напряжения, а затем нажимайте кнопку выбора, пока не увидите символ синусоиды (∿) на циферблате. Все остальное точно такое же, как и настройка постоянного тока.

Поднесите щупы к источнику переменного напряжения. В этом случае я измеряю у себя дома сеть переменного тока на 120 вольт.

Предупреждение: При измерении высокого напряжения и сильноточного источника очень важно, чтобы вы случайно не коснулись земли или каким-либо образом не закоротили два щупа вместе. В результате вы можете повредить датчики, измеритель, выключатели и привести к травмам или смерти! Будьте осторожны.

В моем случае я вижу значение 120 вольт, и все выглядит хорошо (небольшое отклонение от 120 вольт - это нормально).

СВЯЗАННЫЙ: Что такое напряжение? Основы 101

Как измерить сопротивление с помощью мультиметра

Теперь давайте узнаем, как измерить сопротивление с помощью мультиметра! Это очень просто сделать, и вы, вероятно, будете делать это довольно часто со своим глюкометром!

На большинстве мультиметров банановый разъем напряжения В, или также является тем же разъемом, который используется для измерения сопротивления.Он представлен символом Ом или Ом . Измерение сопротивления аналогично измерению напряжения, только с небольшими отличиями. Практически все материалы обладают некоторым сопротивлением. Такие металлы, как медь и алюминий, имеют очень низкое сопротивление и легко пропускают ток. Некоторые материалы, такие как резина или ПВХ, обладают очень высоким сопротивлением. Настолько высокие, что они действительно делают отличные изоляторы.

Чтобы измерить сопротивление чего-либо, вы просто прижимаете щупы к тому, что вы хотите измерить. Например, чтобы измерить этот резистор, мы просто касаемся щупами по одному к каждому выводу, и вы видите, что его значение составляет 217.4 Ом. Это означает, что это резистор на 220 Ом, если учесть производственный допуск +/- 5% для большинства резисторов.

При измерении сопротивления нужно знать, что в большинстве случаев вы не можете измерить сопротивление компонента, пока он все еще припаян к плате. Вам нужно будет его удалить. Это связано с тем, что другие компоненты на плате могут повлиять на ваши показания, например, конденсатор, который все еще имеет заряд. Кроме того, каждый компонент на плате, включая дорожки, естественно, имеет определенный уровень сопротивления, и вы, вероятно, также получите их значения в зависимости от того, как вы измеряете резистор.

Как измерить целостность цепи с помощью мультиметра

Проверка целостности цепи - одно из самых распространенных применений моего мультиметра. Я бы предположил, что 9 из 10 раз я использую его, мне просто нужно проверить целостность какой-либо цепи или провода.

Непрерывность в основном означает, что в соединении нет сопротивления или сопротивления 0 Ом. Проверка непрерывности - отличный способ проверить, что что-то заземлено, или убедиться, что провод не оборван где-то посередине. Это также быстрый способ отсортировать провода в жгуте проводов и пометить их, когда цвета не совпадают или им нельзя доверять (или если вы дальтоник, как The 8-Bit Guy).

Еще одно фантастическое использование режима непрерывности - проверка наличия обрывов медных проводов на печатных платах. Как при ремонте верного Commodore 64!

Чтобы обеспечить непрерывность на вашем мультиметре, убедитесь, что красный провод щупа подключен к банановому разъему для проверки целостности цепи. На большинстве мультиметров это будет то же самое, что и гнездо сопротивления (обозначенное Ω). Установите поворотную ручку на непрерывность (как и мой измеритель, также может быть просто настройкой сопротивления и требовать нажатия кнопки выбора).

Когда вы войдете в правильный режим, соедините два датчика вместе. Вы должны услышать звуковой сигнал из измерителя и увидеть ссылку на непрерывность на дисплее измерителя. Теперь попробуйте дотронуться кончиками щупа до чего угодно. Попробуйте что-нибудь металлическое. Вы должны услышать звуковой сигнал. Попробуйте что-нибудь пластиковое. Нет гудка. Проверить непрерывность легко, и это то, чем вы будете пользоваться постоянно!

Как измерить ток с помощью мультиметра

Вот здесь все изменилось. Когда мы узнаем, как использовать мультиметр в этом руководстве, обратите внимание, что вам потребуется внести несколько изменений в способ использования мультиметра для измерения тока.

Сначала убедитесь, что красный датчик подключен к банановому разъему A или ампер измерителя. Это очень важно. Если вы здесь ошибетесь, вы можете поджарить свой счетчик. Всегда дважды проверяйте это, прежде чем проводить измерения с помощью глюкометра!

Примечание: Некоторые мультиметры имеют два гнезда, одно для ампер, а другое для миллиампер и микроампер. Если вы измеряете что-то маленькое, используйте гнездо мА, так как это даст более точные показания, в противном случае используйте гнездо A.Рекомендуется начать с ампер и, если показание ниже 400 мА, переключиться. Если вы пропустите слишком большой ток через гнездо 400 мА, в вашем измерителе сработает предохранитель.

СВЯЗАННЫЙ: Что такое ток? Основные сведения об устройстве 101

Поверните поворотную ручку в положение mA или A в зависимости от того, какой банановый разъем вы выбрали.

Здесь все становится непросто. Для измерения тока вам необходимо подключить измеритель последовательно к цепи, которую вы хотите измерить. Вот так. Счетчик должен стать частью схемы!

В некоторых ситуациях это может быть болезненно, так как вам потребуется перерезать провод и подключить измеритель к цепи.Будьте осторожны в таких ситуациях, особенно если в вашем доме используется цепь высокого напряжения, например, сеть переменного тока 120 или 220 вольт!

Иногда вы можете найти выключатель в цепи (например, выключатель света в вашем доме) и легко подключиться к цепи в этом месте.

Если вам нужна помощь в покупке мультиметра, ознакомьтесь с нашими подборками наших любимых мультиметров на Amazon!

Измерение высокого напряжения в миллиметрах (и другие приемы с высоковольтным датчиком)

Я много работаю с высоким напряжением, и другие часто копируют мои проекты, поэтому меня часто спрашивают: «Какое напряжение нужно?».Это означает, что мне нужно уметь измерять высокие напряжения. Вот как я это делаю, используя пробник высокого напряжения Fluke, а также самодельный пробник. А что, если у вас нет зонда? У меня тоже есть решение.

Как долго у вас искра?

Самый простой способ измерить высокое напряжение - по длине искры. Если в вашей цепи есть искровой разрядник, то при возникновении искры это короткое замыкание, сбрасывающее весь накопленный заряд. Когда ваш искровой промежуток находится на максимальном расстоянии, на котором вы получаете искру, то непосредственно перед тем, как искра возникнет, у вас есть максимальное напряжение.Во время искры напряжение быстро падает до нуля и, в зависимости от вашей схемы, может снова начать нарастать. Напряжение до возникновения искры связано с длиной искры, которая также является шириной искрового промежутка.

На фотографии осциллографа ниже показано это изменение напряжения. Этот метод хорош для грубой оценки. Я расскажу о более точных измерениях, когда расскажу о высоковольтных пробниках ниже.

Но не все так просто. Форма электродов играет большую роль, как и давление и температура всего, что находится в зазоре, обычно воздуха.Для плоских электродов или сферических электродов, диаметр которых значительно превышает размер зазора, в воздухе при 25 ° C (77F) можно использовать следующую формулу:

 напряжение (кВ) = 3 x давление x длина искры + 1,3 √ длина искры

Давление указано в атмосферах, а длина искры - в миллиметрах. Большинство хакеров работают при атмосферном давлении, равном 1 атм, поэтому его можно исключить из формулы. Кроме того, для разрядника 10 мм, например, получим квадратный корень из 10 мм и умножим на 1.3 означает, что вы добавляете незначительную версию 4.1. Поэтому формулу обычно упрощают до

.
 напряжение (кВ) = 3 x длина искры (в мм)

или для сантиметров:

 напряжение (кВ) = 30 x длина искры (в см)

Это просто еще один способ сказать, что там 30 кВ / см. Для дюймов формула:

 напряжение (кВ) = 76,2 x длина искры (в дюймах)
  напряжение (кВ) = 11,8 x длина искры (в дюймах)

Установка для измерения длины искры

Измерение длины искры

Искровой разрядник и осциллограф

На фотографиях выше измеренное напряжение 17кВ.Ширина искрового промежутка (то есть длина искры) составляет чуть менее 5 мм. Если мы применим формулу для искрового промежутка 5 мм, мы получим 3 x 5 мм = 15 кВ. Чем больше сфера, тем ближе измерение должно соответствовать формуле для определенного диапазона напряжений, но об этом ниже.

Однако, если вы используете более острые электроды, такие как иглы или стержни, то при достаточном напряжении электрическое поле между электродами будет менее однородным и в некоторых местах будет достаточно сильным, чтобы ионизировать часть воздуха в зазоре.По сути, это создает короткое замыкание с высоким сопротивлением, что означает, что ваше напряжение будет снижено. Приведенная выше формула больше не применяется. В этом случае вы можете попробовать найти свою длину искры и конфигурацию электродов в таблице.

Таблица между шириной искрового промежутка и напряжением

В приведенной выше таблице резюмируется все это. Нижняя строка темно-синего цвета - это строка по формуле (по существу 30кВ / см):

 напряжение (кВ) = 30 x длина искры (в см)

Эта формула определяет линейную зависимость между длиной искры и напряжением.Похоже, что при 50 кВ есть изгиб вверх, но это потому, что шкала напряжения ниже 50 кВ увеличивается на 5, а выше 50 кВ увеличивается на 10. Выше реальные данные. Как видите, игольчатые электроды меньше всего следуют формуле. Чем больше диаметр сферы, тем выше напряжение, которое они получают, прежде чем перестанут точно следовать за линией 30 кВ / см. Большая часть моей работы в наши дни ниже 30 кВ, хотя мои электроды редко бывают большими сферами, как в случае с большинством хакеров. Это если вы не работаете с генераторами Ван де Граафа, но даже в этом случае обычно только купол имеет сферическую форму, а другой электрод - нет.

Использование пробника высокого напряжения Fluke

Датчик высокого напряжения Fluke 80K-40

Для более точных измерений я использую высоковольтный датчик Fluke 80K-40. Он разработан для использования от 1 кВ до 40 кВ постоянного тока с точностью, изменяющейся от 1% до 2% в зависимости от температуры, не включая точность счетчика. Для переменного тока он разработан для пикового переменного тока, 20 кВ RMS и дает точность при 60 Гц +/- 5%. Входное сопротивление 1000 МОм. Он предназначен для использования с вольтметром 10 МОм +/- 1,0% или осциллографом, как на фотографиях выше.Измерители с другим импедансом можно использовать с помощью внешнего шунта или поправочного коэффициента, все это описано в документации на пробник.

При проведении измерения возьмите показание измерителя или осциллографа и умножьте его на 1000. Вот как я перешел с 17 В, показанных на осциллографе, на 17 кВ в примере выше.

Измерительное напряжение для дымоочистителя

Измерительное напряжение для подъемника

Вот еще две фотографии, на которых я использовал датчик Fluke.Один - с аналоговым измерителем на полевых транзисторах 10 МОм для измерения напряжения на дымоудалении. Другой - с аналоговым измерителем, но я держу зонд в руке. Я измеряю напряжение на подъемнике, которое подается от блока питания монитора ПК.

Самодельный пробник высокого напряжения

Использование самодельного высоковольтного пробника

Fluke подходит для напряжений до 40 кВ постоянного тока, но мне пришлось измерять более высокое напряжение, поэтому я сделал свой собственный пробник. Максимальное напряжение, которое я использовал, - 75 кВ постоянного тока, хотя оно рассчитано на максимальное напряжение на счетчике 150 В, что соответствует входному напряжению 150 кВ.

Конструкция пробника высокого напряжения

Выше показано, как он был разработан. R1 имеет очень высокое сопротивление по сравнению с сопротивлением измерителя 10 МОм (R3) и резистором, на котором он измеряет, также 10 МОм (R2). Это можно сделать и без R2, но в этом случае измеритель может оказаться под высоким напряжением.

R2 и R3 - это два резистора, включенных параллельно, и их можно считать одним резистором 5 МОм, как показано в первой формуле на диаграмме. Вместе они обычно обозначаются как R2 || R3.Схема справа представляет собой упрощенный вид схемы с R3, вынутым из счетчика и объединенным с R2.

R1 и R2 || R3 образуют делитель напряжения. Вторая формула на схеме показывает, как рассчитывается напряжение на R2 || R3. Обратите внимание, что результат 74,9 В составляет почти 1/1000 от 75000 В, измеренного напряжения. Это всего лишь 0,1%, что меньше точности счетчика. Это означает, что мы можем сказать, что для получения фактического напряжения вы просто умножаете измеренное напряжение на 1000 (75 В x 1000 = 75 000 В).

Значение R1 выбрано таким образом, чтобы оно не загружало измеряемую цепь. В цепях высокого напряжения часто не хватает запасного тока для целей измерения. R1 также был выбран таким образом, чтобы не было проблем с утечкой по его поверхности. В моем случае R1 состоит из 25 резисторов меньшего размера, поэтому с распределением напряжения между ними, я решил, что проблемы с утечкой не возникнет. В последнюю очередь был выбран R1, чтобы R2 || R3 имел полезный диапазон напряжения на нем. 3000 В измеряется как 3 В, 20 000 В измеряется как 20 В, а 75 000 В измеряется как 75 В и т. Д., Что является разумным значением для счетчика.

Резисторы для высоковольтных пробников своими руками, покрытые воском

Для R1 я купил 25 высоковольтных резисторов 200 МОм (MX440-200M, 1%, 11 кВ) у Caddock и подключил их последовательно. Оглядываясь назад, я должен был выбрать более высокое сопротивление, но более длинные резисторы, которые сделали бы более короткий зонд.

Защитные искровые разрядники

Заглушка и клеммы самодельного зонда высокого напряжения

Все резисторы были спаяны вместе большими круглыми лампочками под припой, чтобы избежать острых точек, которые могут вызвать потери из-за ионизации.Затем каждое соединение помещали в форму и заливали парафином, чтобы дополнительно минимизировать потери.

Для дополнительной защиты счетчика от высокого напряжения я добавил внутрь два искровых разрядника на случай короткого замыкания некоторых резисторов. Расчеты для этого очень сложны, поэтому я не буду их здесь вдаваться. На фотографии вы можете видеть, что они состоят из закругленных паяных лампочек, расположенных на определенном расстоянии от металлических торцевых крышек двух резисторов.

Заключение

Вот как я измеряю высокое напряжение.Мне было бы очень любопытно, как вы это сделали, какие пробники вы бы порекомендовали и какой у вас был опыт. Кроме того, вы делали какие-либо измерения напряжения переменного тока? Я этого не делал. На ум приходит измерение напряжения катушки Тесла. Дайте нам знать в комментариях ниже.

Как пользоваться мультиметром

Мультиметр - жизненно важный инструмент, который используют электрики и инженеры для измерения электричества. В отличие от других инструментов, мультиметр можно использовать для выполнения различных задач, таких как измерение тока, сопротивления, напряжения, частоты, емкости, целостности цепи и температуры.Профессиональный электрик всегда подберет качественный мультиметр с полезными функциями.

Мой вопрос: ты умеешь пользоваться мультиметром? На рынке представлено так много типов мультиметров, некоторые из них легко интерпретировать и использовать, в то время как другие требуют экспертных знаний. Но все же есть общие черты, которые есть почти в каждом мультиметре. Мы придумали эту статью, чтобы помочь вам узнать о различных частях и о том, как использовать мультиметр, проверив три основных элемента в электричестве: напряжение, омметр и амперметр.

Шаг первый: знакомство с мультиметром и его частями

  • Обозначьте циферблатный счетчик - обычно он имеет форму дуги со шкалой, видимой через окно, и указатель, который четко показывает значения, считываемые со шкалы. Метки на циферблате счетчика могут быть разного цвета, отображающие каждую шкалу, поэтому они могут иметь разные цвета. Фактически, они определяют диапазоны величины.
  • Обозначьте ручку или селекторный переключатель - это часть измерителя, которая позволяет вам изменять функцию между омами, вольтами и амперами, а также изменять шкалу измерителя.Многие функции имеют разные диапазоны, поэтому крайне важно правильно настроить оба параметра, иначе может быть нанесен серьезный вред глюкометру или оператору.
  • Укажите порты для подключения измерительных проводов. Обычно на мультиметре используются порты «COM» или (-), что означает «общий». Это порт, к которому подключен черный измерительный провод. Другой порт обозначен буквой «V» (+) и символом Омега для вольт и омов соответственно. Символы + и - обозначают полярность пробников при установке на испытательное напряжение постоянного тока.Вы можете узнать больше о символах мультиметра здесь.
  • Укажите измерительные провода - обычно это два измерительных провода или щупа. Один черный цвет, а второй красный. Они используются для подключения к гаджету, который вы планируете измерять или тестировать.
  • Проверьте аккумуляторный отсек и отсек предохранителей - обычно он находится на задней панели счетчиков. Но у некоторых моделей они есть сбоку. В отсеке находится аккумулятор, который обеспечивает питание измерителя для испытаний на сопротивление.
  • Определите ручку регулировки нуля - обычно она расположена рядом с диском с надписью «ohms adjust» или «O Adj». Применяется в омах или диапазоне сопротивления, при этом зонды закорочены.

Шаг второй: Как измерить напряжение (вольт)

  • Начните с установки измерителя на самый высокий диапазон, указанный для переменного напряжения

В большинстве случаев значение измеряемого напряжения неизвестно. Следовательно, выбирается максимально возможный диапазон, чтобы схема и движение измерителя не пострадали от напряжения, превышающего ожидаемое.

Второе, что нужно сделать, это вставить черный измерительный провод в порт «COM» или -, а красный измерительный провод в порт «V» или +.

  • Определите шкалу напряжения

Могут быть разные шкалы вольт с разными максимальными значениями. Диапазон, выбранный ручкой, определяет, какую шкалу напряжения читать. По сути, шкала максимального значения должна совпадать с диапазонами ручки селектора. Такая шкала точна в любом месте по своей длине.

  • Проверить общую электрическую розетку

Это зависит от вашего местоположения, поскольку в некоторых розетках есть напряжение от 120 до 240 вольт, как в США, а в других местах - 240 или 80 вольт.Вставьте в розетку и черный, и красный щупы, они должны защелкнуться, как и вилки. Должно быть указано напряжение около 120 или 240.

Затем поверните ручку переключателя до самого низкого заданного диапазона, который превышает указанное напряжение (120 или 240), в случае США.

Вставьте обратно тестовые провода, и на этот раз измеритель может показать напряжение от 110 до 125 вольт. Радиус действия измерителя жизненно важен для получения точных измерений. Следует установить правильный режим, в противном случае указатель может не двигаться.Кроме того, вы можете попробовать оба режима, если указатель не движется.

  • Не держитесь за оба измерительных провода

При проведении тестов. По возможности старайтесь не соединять и удерживать два тестовых провода назад. Это может привести к ожогам или даже травмам.

Шаг третий: Как измерить сопротивление (омметр)

  • Установите измеритель сопротивления или Ом

Включите мультиметр. Если измеритель измеряет сопротивление в Ом, он не может измерить целостность цепи, потому что сопротивление и целостность противоположны.Когда есть небольшое сопротивление, будет большая преемственность, и наоборот.

  • Проверить показания счетчика

Когда измерительные провода ни с чем не соприкасаются, стрелка аналогового измерителя останется в левом положении. Это показывает бесконечное сопротивление. Кроме того, правильно сказать, что нет преемственности.

Подключите измерительные провода к черному порту «COM» и красному к порту Omega или «R».

  • Удерживайте щупы на концах измерительных проводов

Стрелка счетчика должна переместиться вправо.Найдите ручку «Zero Adjust» и поверните ее так, чтобы измеритель показывал «0» или близок к нулю.

  • Измерьте сопротивление исправного предмета, например, лампочки. Это переместит указатель из состояния покоя слева и быстро переместится на 0 справа.
  • Попытка различных диапазонов

Измените диапазон измерителя на R X 1. Обнулите измеритель еще раз для этого диапазона и повторите описанный выше процесс. Посмотрите, как счетчик не сместился так далеко вправо, как раньше. Шкала сопротивления была изменена, так что каждое число на шкале R.

  • Испытание сопротивления между руками

Установите измеритель на максимально возможное значение R X и обнулите его. Слегка возьмите испытательный провод обеими руками и снимите показания счетчика. Убедитесь, что сопротивление снижено.

  • Убедитесь, что вы читаете правильно

Очень важно, чтобы измерительные провода не соприкасались ни с каким другим устройством, кроме тестируемого.

Шаг четвертый: Как измерить ток (амперметр)

  • Убедитесь, что вы сначала измерили напряжение

Прежде всего, вы должны узнать, является ли схема переменным / постоянным током, сначала измерив напряжение, о котором вы читали выше.

  • Установите измеритель на максимальный поддерживаемый диапазон переменного / постоянного тока

Измеритель необходим для измерения того же режима, в котором могут использоваться амперы переменного / постоянного тока, что и напряжение в цепи. Таким образом, если схема подключена к постоянному току, а измеритель измеряет только переменный ток, вам не следует продолжать.

  • Рассмотрите возможность использования «клещевого» амперметра

Отлично подходит для домашнего использования. Он был создан для измерения тока через резистор 4700 Ом на 9 В постоянного тока. Выполните тест, вставив черный провод в порт «COM», а красный - в порт «+».Затем отключите питание цепи. Разомкните часть цепи, которую нужно проверить. Подключите измеритель последовательно к цепи так, чтобы он замыкал цепь. Проверить полярность. Ток переходит от положительного к отрицательному и устанавливает максимальный уровень тока. Включите питание и отрегулируйте диапазон измерителя вниз, чтобы обеспечить точное считывание указателя на циферблате.

  • Остерегайтесь конденсаторов фильтра или других элементов, которым требуется импульсный ток при включении

Чтобы этого не произошло, постоянно используйте более высокий диапазон измерения, защищенный более высоким номиналом предохранителя, и будьте очень осторожны.

Если вы столкнулись с трудностями в использовании мультиметра, теперь вы можете выполнить описанные выше действия, чтобы правильно проводить тесты и измерения на ваших электроприборах.

Измерение постоянного напряжения и сопротивления

Использование мультиметра - страницы

Создано: 9 августа 2012 г.

Мультиметр - это измерительный прибор, который на определенном этапе потребуется использовать любому, кто занимается электроникой. Мультиметр можно использовать для измерения напряжения, тока, сопротивления, целостности цепи и других параметров.

Измерение постоянного напряжения и сопротивления

На видео ниже показан мультиметр, используемый для измерения напряжения батарей (постоянное напряжение) и сопротивления некоторых резисторов.


Измерение постоянного напряжения

Выбор диапазона напряжения постоянного тока

Чтобы измерить постоянное напряжение с помощью мультиметра, просто поверните селектор на мультиметре в положение постоянного напряжения. На мультиметре с автоматическим переключением диапазона, таком как показанный на видео, на шкале будет только один выбор напряжения постоянного тока.

Мультиметр, не имеющий автоматического выбора диапазона, будет иметь набор значений напряжения на шкале, которые можно выбрать, например 2В, 20В, 200В, 1000В. В мультиметре этого типа начните с выбора максимального напряжения на шкале, а затем уменьшите его до более низкого напряжения, если измеренное напряжение окажется низким. Если вы измеряете одиночный элемент батареи и знаете, что это элемент на 1,2 В или 1,5 В, то вы можете начать с установки шкалы мультиметра на 2 или 20 В.

Измерение

Выбрав напряжение постоянного тока на шкале мультиметра, используйте два щупа для измерения на клеммах батареи.Черный щуп должен использоваться на отрицательной клемме аккумулятора и должен быть подключен к разъему COM на мультиметре. Красный щуп следует использовать на положительной клемме батареи и подключать к разъему мультиметра, обозначенному буквой V. Это соединение может иметь другие обозначения, такие как символ ома (Ω).

После подключения щупов к аккумулятору на дисплее мультиметра отобразится напряжение аккумулятора.

Полярность

Если красный и черный щупы мультиметра неправильно подсоединены к батарее (т.е.е. черный на положительном полюсе и красный на отрицательном), цифровой мультиметр покажет отрицательный знак рядом с показанием напряжения на дисплее.

На цифровом мультиметре не имеет значения, перепутаны ли провода при измерении напряжения. Правильное расположение выводов (правильная полярность - красный на плюсе и черный на минусе) имеет значение для старых аналоговых мультиметров (типа со стрелкой индикатора). Аналоговый (или аналоговый) мультиметр может быть поврежден, если перепутать полярность на выводах.

Результаты измерений

В видео используются батареи, состоящие из аккумуляторных элементов на 1,2 В. Первый измеренный имеет шесть ячеек, поэтому напряжение должно быть около 1,2 В × 6 = 7,2 В. Вторая измеренная батарея содержит две ячейки или 1,2 В × 2 = 2,4 В. Последней измеряется одиночная ячейка 1,2 В.

Когда батареи 1,2 В полностью заряжены, они будут иметь напряжение чуть более 1,2 В. Это видно по измерениям, сделанным на видео.



Измерение сопротивления

Выбор диапазона сопротивления (Ом - Ом)

Для измерения сопротивления мультиметром поверните шкалу мультиметра на отметку в омах.Что касается измерения напряжения мультиметром с автоматическим выбором диапазона, для измерения сопротивления будет только одна шкала.

На мультиметре без автоматического выбора диапазона на шкале мультиметра будет отмечен ряд различных диапазонов, например 200, 2К, 20К, 200К, 2М, 20М. Если приблизительный диапазон измеряемого сопротивления неизвестен, всегда начинайте измерения с самого большого диапазона, например 20М. Если значение, измеренное в этом диапазоне, кажется небольшим, то циферблат можно повернуть вниз на меньший диапазон.

Меры предосторожности

Никогда не измеряйте сопротивление в цепи, находящейся под напряжением, т. Е. Цепи, на которую подается питание.

Измерение сопротивления

Приложите наконечники щупов мультиметра к измеряемому сопротивлению и прочтите значение сопротивления на дисплее мультиметра.

Результаты измерений

Все резисторы, измеренные на видео, имеют допуск 5%. Это означает, что номиналы резисторов могут быть на 5% больше или 5% меньше, чем заявленное значение резистора, которое вы бы прочитали при расшифровке цветового кода резистора.

Как пользоваться цифровым мультиметром

На главную страницу журнала

Рассказ и фотографии Тим Мерфи

Что вы делаете, когда ваш УКВ-насос или насос живого колодца не работает? Начните поиск с помощью мультиметра.

DVOM использует два провода: черный и красный. Подключите черный провод к «COM» -порту устройства или к общей клемме. Подобно отрицательной клемме, это опорный провод. Подключите красный провод к порту, который соответствует настройке, выбранной вами на переключателе DVOM.На некоторых DVOM они объединены в один порт; другие устройства имеют отдельные порты для ампер, вольт и ом.

Чтобы понять, что происходит внутри электрических систем вашей лодки, единственный лучший инструмент - это цифровой мультиметр, иногда называемый DVOM (цифровой вольт-омметр). Доступный всего за 20 долларов, DVOM раскрывает три основных момента в электрической цепи: электрический потенциал (напряжение), электрический ток (сила тока) и электрическое сопротивление (Ом). Напряжение похоже на давление воды в шланге.Ток - это скорость потока, как, скажем, вода, проходящая через сопло. А сопротивление похоже на обжатие шланга или даже самого шланга: сила, ограничивающая поток. Что за схема? Это цепочка из шести компонентов, которые питают устройство: источник питания (аккумулятор или распределительный щит), проводник (провод), выключатель, защита цепи (плавкий предохранитель или автоматический выключатель), устройство и обратный путь на землю ( другой провод). Если УКВ работает только с перерывами или совсем не работает, скорее всего, один из этих шести компонентов вас подводит.DVOM позволит вам разобраться, в чем проблема. Вот как это сделать.

Тест напряжения холостого хода

Первый шаг - определить, в порядке ли источник питания лодки и какое именно напряжение он может подавать, с помощью теста напряжения холостого хода для определения степени заряда батареи. Значение 12,6 В или более указывает на полную зарядку; 12,3 вольта, заряд 75 процентов; 12,2 вольта, заряд 50 процентов; 12,0 вольт, заряд 25 процентов. Показания ниже 11,7 вольт указывают на разряженный аккумулятор.Следуйте инструкциям ниже.

  1. Поверните переключатель DVOM в положение постоянного напряжения (шкала менее 20 вольт).
  2. Выключите все цепи на лодке (переключатель аккумулятора в положение ВЫКЛ).
  3. Двигатель и система зарядки выключены.
  4. Прикоснитесь и удерживайте черный провод DVOM (порт COM на DVOM) к отрицательной клемме батареи, а красный провод (порт постоянного тока на DVOM) - к положительной клемме.

Вы должны получить показание напряжения, которое указывает состояние заряда аккумулятора.Запиши это. Если оно выше 12 вольт, переходите к следующему тесту. В противном случае зарядите аккумулятор.

Тест на падение напряжения

Падение напряжения - это неизбежная потеря электрического потенциала в цепи. Американский совет по лодкам и яхтам (ABYC) допускает трехпроцентное падение напряжения в критических цепях (навигационные огни, УКВ радиостанции) и 10-процентное падение напряжения во всех некритичных цепях. Более высокое падение напряжения указывает на проблему - неисправные соединения, корродированные клеммы, проводку недостаточного размера - которую необходимо устранить.Вы должны были отметить напряжение батареи в первом тесте. Теперь нужно проверить напряжение на УКВ.

  1. Батарея и цепь, которую вы проверяете, включены (установите соответствующий выключатель на панели постоянного тока).
  2. Все остальные цепи отключены.
  3. Поверните селектор DVOM на постоянное напряжение.
  4. На VHF прикоснитесь красным проводом к положительной клемме, а черный провод к отрицательной.

Сравните результат с вашим напряжением на источнике питания. Падение более 0,4 В (ABYC считает УКВ-радио критической схемой) или 1.2 В в любой цепи заставят вас поспешить очистить клеммы и проверить сечение проводов. Если напряжение показывает ноль, у вас проблемы с непрерывностью.

Проверка целостности цепи

Типичная электрическая неисправность - это «нежелательный разрыв» - непредусмотренный разрыв в цепи, который прерывает подачу электричества. Это может произойти из-за чего-то столь же простого, как перегоревший предохранитель, или чего-то более сложного, например, сломанного или сильно корродированного проводника, или ослабленного или разъединенного соединения. Непрерывность описывает замкнутую цепь, как и задумано.Чтобы узнать, есть ли у вас обрыв цепи:

  1. Установите переключатель DVOM в положение Ом (Ω).
  2. Проверьте аккумулятор ДВОМ. Когда выводы разделены, вы должны увидеть «OL», что означает «перегружен» или отсутствует непрерывность. Теперь соедините провода вместе, и вы должны услышать звуковой сигнал, подтверждающий целостность цепи, или значение около "0" на измерителе. Если у вас их нет, замените батарею DVOM.
  3. Отключите тестируемую цепь.
  4. Отсоедините два конца компонента схемы, который, по вашему мнению, неисправен (например, провод, ведущий к УКВ от распределительной панели).Если ваши провода DVOM не могут достать, добавьте длину провода подходящего размера, чтобы замкнуть цепь.
  5. Подключите щупы к каждому концу проводника.

Звуковой сигнал или показание счетчика около нуля указывает на целостность цепи. «OL» указывает на перегрузку: нет непрерывности. Отсутствие непрерывности означает разрыв провода. Вы также можете проверить с помощью этого теста перегоревшие предохранители и сработавшие автоматические выключатели, коснувшись каждого конца щупами (выключатель должен быть включен и отключен от источника питания). Также возможно, что само устройство сгорело, нарушив цепь.Если непрерывность высокая, но нет OL, вернитесь назад и поищите неплотное или корродированное соединение или покачивайте прерыватель или переключатель, если они являются частью тестируемой части цепи. Когда они выходят из строя, они иногда срабатывают при приложении давления, но не при его снятии.

Измерение тока с помощью проводов

Если проблема заключается не в том, чтобы устройства включались, а в том, чтобы они оставались включенными, возможно, вы потребляете слишком большой ток (в амперах) через данную цепь. Оснащение старых лодок новыми энергоемкими устройствами может превысить мощность оригинальных схем.Если у вас нет хорошей документации о том, сколько ампер потребляет данное устройство, вот как это узнать. Используйте пару измерительных проводов, которые заканчиваются изолированными зажимами типа «крокодил». Вам нужно будет отсоединить шнур питания где-нибудь в цепи; сам счетчик замкнет цепь. Хорошее место для вставки выводов счетчика - защита цепи (блок предохранителей). Если есть предохранитель, снимите его.

  1. Выключите тестируемую цепь.
  2. Установите селекторный переключатель вашего DVOM на усилители постоянного тока с правильной шкалой.
  3. Отсоедините провод от места измерения; или выньте предохранитель из держателя.
  4. Закрепите черный провод на ближайшей к батарее клемме, а красный провод - на другой.
  5. Включите цепь, стараясь не допустить замыкания цепи частями вашего тела.

Измеритель выдаст вам значение в амперах для записи. Если общее потребление тока в цепи превышает ее рейтинг защиты, выключатель сработает. Измерьте все устройства в данной цепи, чтобы узнать, не перегружена ли она.

Токоизмерительные клещи могут измерять ток без отключения цепи.

Проверка тока с использованием зажима усилителя

Некоторые новые мультиметры поставляются с функцией, называемой «зажимом усилителя», которая позволяет измерять ток без отключения цепи. Но есть еще пара хитростей. Во-первых, при измерении постоянного тока убедитесь, что вы понимаете направленную составляющую вашего DVOM. Некоторые из них имеют знак плюса и стрелку, показывающую, какая сторона измерителя должна быть обращена к положительной клемме батареи.Проконсультируйтесь с вашим руководством. Во-вторых, вам нужно измерить ток только через один провод - в частности, положительный провод (обычно красный). В морских системах постоянного тока иногда можно встретить дуплексный провод, который содержит как положительный, так и отрицательный (обычно черный или желтый) проводники внутри одной оболочки; вам нужно будет разделить их, чтобы провести этот тест.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
