Как посчитать площадь вальмовой крыши дома калькулятор: Расчет вальмовой крыши — онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Одним из важных параметров расчета будущей крыши является ее площадь. От этой величины напрямую зависит количество целого ряда необходимых материалов – кровельного покрытия, утеплительных блоков, листов для сплошной обрешетки, подкровельных мембран и других.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Если вопрос касается односкатной или двускатной крыши, то никаких проблем обычно не возникает – площадь кровли представляет собой прямоугольники, и определить ее сможет даже ученик младших классов. Несколько сложнее с крышами четырехскатными – вальмовыми или шатровыми. Но и здесь все будет просто, если применить предлагаемый калькулятор расчета площади кровли вальмовой или шатровой крыши.

Несколько необходимых разъяснений будет дано ниже.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать площадь крыши»

Длина здания B (по большей стороне — для вальмовой крыши, по любой — для шатровой), метров

Планируемая ширина карнизного свеса k от стены, метров

Рассчитанная длина центрального стропила L, метров

Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров

Расчет провести для:

— вальмовой крыши — шатровой крыши

Пояснения по проведению расчетов

Вальмовая крыша представляет собой совокупность двух трапеций – по боковым скатам, и двух треугольников – по вальмовым. У шатровой крыши все четыре ската представляют собой равные между собой равнобедренные треугольники. Формулы определения площадей этих геометрических фигур – известны, осталось только уточнить исходные параметры для расчета. Смотрим на схему:

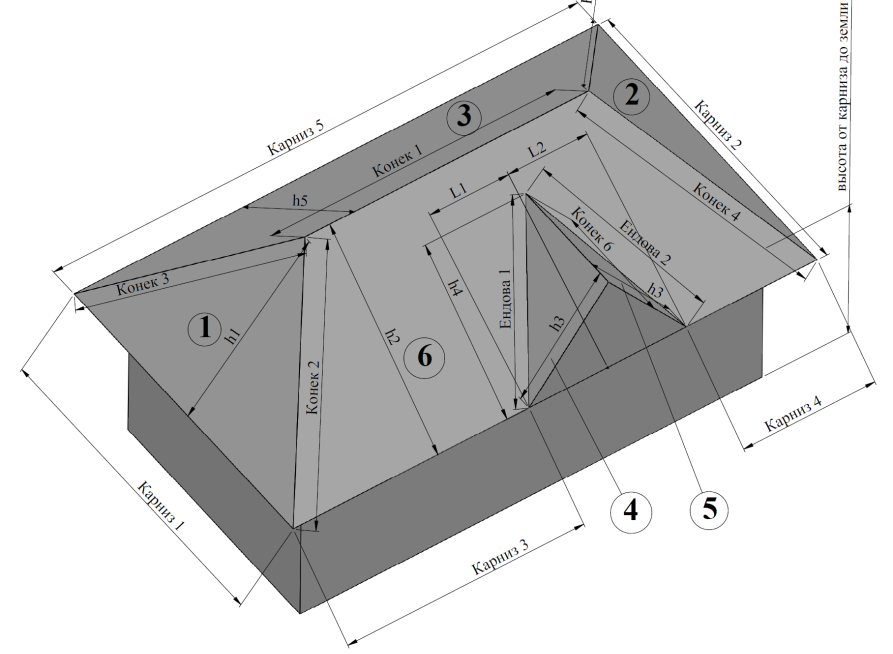

Схема по принципу расчета площадей вальмовой или шатровой крыши

В нижнем основании трапеции или треугольника лежит длина стены дома, увеличенная на две ширины карнизного свеса. Для вальмовой крыши – это размер длинной стороны дома, для шатровой, с квадратом в основании – любой стороны.

Цены на профнастил

профнастил

Верхнее сторона трапеции для классической вальмовой крыши уменьшена с каждой из сторон на величину D/2, то есть в общей сложности — на величину ширины здания D.

Высота треугольника или трапеции, в любом из вариантов – эта сумма рассчитанной

длины центрального стропила L и удлинения стропил для формирования карнизного свеса ΔL (ссылки ведут к соответствующим калькуляторам).

В калькуляторе останется лишь ввести эти значения – и сразу получить точный результат.

Технология укладки мягкой битумной кровли

Для шатровых или вальмовых крыш очень часто применяют именно такой тип кровельного покрытия, так как при использовании жестких листов (профнастила, металлочерепицы, шифера и т.п.) на треугольных или трапециевидных скатах слишком много материала уходит в обрезки. Что необходимо знать о технологии укладки мягкой кровли из битумной черепицы – в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

3.7

Онлайн калькулятор: Расчет параметров четырехскатной крыши

УчебаМатематикаГеометрия

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания (a)

Длина основания

Ширина основания (b)

Ширина основания

Угол наклона скатов (градусы)

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Высота (h)



Площадь поверхности кровли



Длина конька (C)



Объем



Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).


2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Высота

Длина основания (a)

Длина основания

Ширина основания (b)

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



Объем



Ссылка скопирована в буфер обмена

Похожие калькуляторы
  • • Сегмент шара
  • • Шаровой сектор
  • • Куб
  • • Суммарная площадь
  • • Конус
  • • Раздел: Геометрия ( 96 калькуляторов )

 вальма вальмовая крыша Геометрия Инженерные крыша многогранник Обустройство и ремонт пирамида пирамидальная крыша площадь площадь кровли площадь поверхности Стереометрия Строительство Строительство и ремонт стропило

PLANETCALC, Расчет параметров четырехскатной крыши

Anton2020-11-03 14:19:28

калькулятор на крыше тазобедренного сустава

Введите параметры

Выберите Метрику:

ФУТМЕТРИРИЧЕСКИЕ МИНКА площадь:

Высота крыши:

Длина коньковой доски:

Длина вальмового стропила:

Длина обычного стропила:

как измерить вальмовую крышу будет иметь жизненно важное значение для того, чтобы убедиться, что она получается хорошо. Если вы пытаетесь сделать все это самостоятельно, то вам действительно следует искать наиболее эффективный способ решения таких вопросов, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, есть много вещей, которые нужно учитывать при таком расчете!

Множитель уклона крыши

Включите JavaScript

Множитель уклона крыши

Для этого вам лучше всего найти хороший калькулятор строительства вальмовой крыши, чтобы вы могли быстро и просто рассчитать все это. Итак, что же вам нужно от хорошего калькулятора площади вальмовой крыши?

Для начала, есть из чего выбирать. Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора для вальмовой черепицы. Это облегчит вам получение соотношения, необходимого для вашей черепицы, но для других частей работы вам может понадобиться что-то другое.

Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы рассчитать глубину и диапазон рамы, которая должна подняться, чтобы убедиться, что все можно обрезать и подготовить до нужного размера.

Затем вам нужно будет найти калькулятор угла вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; Правильное определение таких вещей, как площадь и углы, будет очень важно для правильного выполнения такой работы.

Вам также потребуется найти калькулятор конструкции вальмовой крыши, который позволит вам рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на которую вы надеялись в будущем. первое место. После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты.

Есть много вещей, о которых нужно подумать и принять во внимание при выборе стиля вальмовой крыши, поэтому наличие надежного универсального калькулятора вальмовой крыши будет очень полезным для этой работы. Сделайте это правильно, поискав правильный стиль калькулятора, и вы сэкономите себе много времени, ресурсов и стресса.

Простой поиск правильного типа калькулятора принесет вам дивиденды, поскольку он гарантирует, что ваши расчеты и сложения будут математически правильными, избегая любых проблем со структурными недостатками и подобных проблем с фундаментом.

Если вы потратите время на то, чтобы разобраться со всеми этими маленькими причудами задолго до того, как приступите к работе, это очень дорого стоит вашего времени, поскольку вы избавляетесь от душевной боли и стресса, которые могут возникнуть из-за неправильных измерений крыши и оставления себя в затруднительном положении. немного позиции продвигается вперед.

Расчет каркаса вальмовой крыши — дюймы

?

Всегда показывать полное меню

Закрепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

?

От внешней стороны стены к внешней стороне стены (длинная сторона)

Длина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей ширине стены эти значения длины стены работают без регулировки (равный интервал)

Опции

Толщина стропил

?

От внешней стороны стены к внешней стороне стены (короткая сторона)

Ширина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей длине стены эти значения ширины стены работают без регулировки (равный интервал)

Опции

Глубина стропила

Высота стены Толщина бедер
Толщина стен Глубина бедер

?

Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла

Угол крыши
° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта
Свес (уровень)
Глубина хребта

?

Включите схему с 4 отдельными сегментами крыши и размерами (плоская)

Сегменты крыши

?

Кровельные листы заходят за концы стропил (на угол)

Продлевать


Точное расстояние между стропилами

?

Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами

Опустить бедро

?

Скошить кромки вальмы для выравнивания с обычными стропилами

Фаска бедра

?

Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между конечными ребрами

Точное расстояние

?

Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

Равный интервал


?

Включите план замеров конька, стены и ребра, разметьте

План размещения


?

Сиденье Бердсмут

?

Показать отдельные схемы домкратов с полными размерами

Все Джек Стропила
Ноги Дюймы Метрика
Все измерения являются фактическими физическими готовыми размерами. Включить латы
Элементы крыши имеют цветовую маркировку
Коммон и Король Коммон
хребет
Бедренное стропило
Джек Рафтер

?

Как скорректировать результаты для расширения крыльца вальмовой крыши

Расширения крыши крыльца

?

Создает ссылку для сохранения или совместного использования текущего расчета

Поделитесь этим расчетом

Деталь соединения стропил


Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.


2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.


Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.

Распечатайте полноразмерные бумажные шаблоны — вырежьте и согните дерево, чтобы отметить и вырезать углы.

Щелкните левой кнопкой мыши, отпустите, а затем перетащите, чтобы измерить масштаб на диаграмме ниже. Увеличьте масштаб для более точных измерений.

Угол крыши Свес Весы


Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)



Угол обшивки слоя и отступ отреза
Обе ориентации листа ↔ ↕

1138,93 фут² = 35,6 листов + 5%10%15% отходов = 40 листов
Листы округлены до следующего полного листа

Калькулятор обшивки бедра




Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра, в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
