Как подключить двойной выключатель на две лампочки
Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.
Конструкция электровыключателяДвухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:
- рамка;
- механизм для электроустановки;
- клавиши.
Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:
- клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
- винтовые, которые фиксируют провод по мере закручивания винта.
Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:
- Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
- Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
- Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
- Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.
Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.
Необходимые инструментыПеред началом работы нужно подготовить следующие инструменты:
- отвертка крестового типа
- отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
- нож или специальный инструмент, который очищает провода от изоляции;
- пассатижи или обжимные наконечники.
Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).
Схема подключенияПеред началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.
Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.
При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.
Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:
Процесс монтажаПеред разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.
Открытая установкаПрелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:
- Определяется фазный провод и подводится к месту установки выключателя.
- На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
- Пластмассовые клавиши снимаются.
- Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет, приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.
Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.
Скрытая установкаДля второго типа монтажа потребуется перфоратор, последовательность действий следующая:
- Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
- Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
- Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
- В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
- Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
- Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
- Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
- Монтируются обе клавиши.
Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.
Подключение двухклавишного выключателя света, схемы управления двумя группами ламп
Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки.
Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.
- Устройство двухклавишного выключателя
- Способы применения
- Схемы подключения
- Для двух лампочек
- Подключение двух групп ламп
- Установка двухклавишного выключателя
- Меры безопасности
- Необходимый инструмент
- Виды электрической проводки
- Стандарты идентификации проводов
- Самостоятельная идентификация
- Подключение пошагово
Устройство двухклавишного выключателя
Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления.
Устройство состоит из:
- Двух клавиш включения.
- Декоративной накладки.
- Механической части, снабжённой контактными зажимами для крепления проводов питания.
В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.
Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.
Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.
Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L.
С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.
Важное примечание
При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

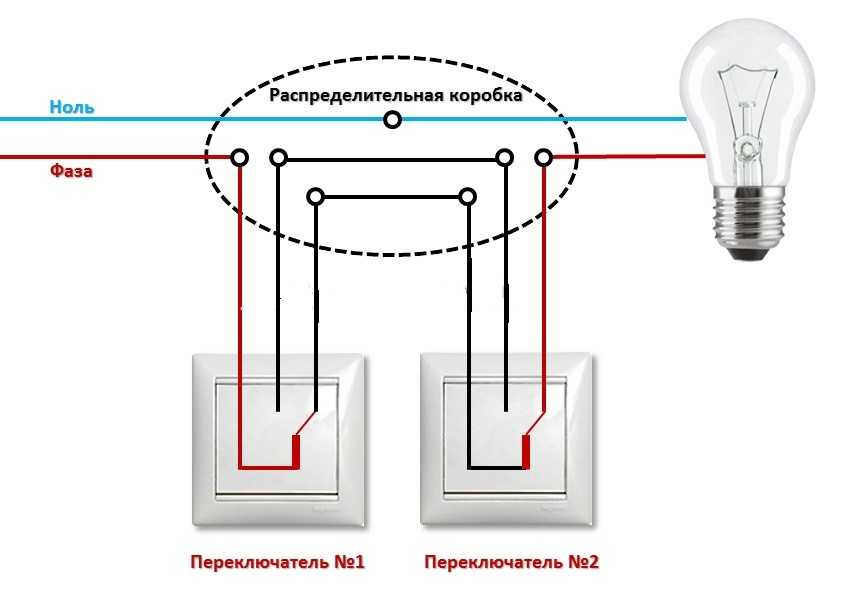

Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.
Способы применения
Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:
- При отдельном включении первой клавиши включится один светильник или одна группа приборов освещения, допустим, наименьшей мощности. Это позволит получить подсветку наименьшей интенсивности или подсветку одной части помещения.
- При отдельном включении второй клавиши можно обеспечить включение второго светильника или второй группы осветительных приборов (при необходимости большей мощности). Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
- При одновременном включении двух клавиш будет получена максимальная освещённость с использованием всех подключённых к выключателю источников иллюминации.
Это позволит получить подсветку наименьшей интенсивности или подсветку одной части помещения.Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.
Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.
Схемы подключения
Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.
Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.
Для двух лампочек
Схема подключения двойного выключателя на две лампочки может быть реализована:
- С использованием заземляющего провода.
- Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.
Для многоламповых люстр
Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры.
- Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
- При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
- При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.
Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.
На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.
Подключение двух групп ламп
Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга.
Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.
Установка двухклавишного выключателя
Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.
Меры безопасности
Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:
- Не работать влажными руками с подключёнными к сети приборами.
- Не использовать металлические крепления для монтажа проводки.
- Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
- Инструмент для работы с электричеством должен иметь изоляцию ручек.
Необходимый инструмент
Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится
- Для замены ранее установленного выключателя или установки нового во внешней проводке понадобятся: крестовая и прямая отвёртки, острый нож, пассатижи, молоток, индикаторная отвёртка (устройство для определения фазы в сети переменного тока), мультиметр, зубило, дрель, свёрла, карандаш или маркер.
- Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез.
Виды электрической проводки
Прокладка электрического кабеля является темой для отдельной статьи.
Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.
Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.
Стандарты идентификации проводов
При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:
- Синий цвет означает всегда ноль.
- Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
- Коричневый или красный проводник обозначает фазу.
А также существуют буквенные маркеры:
- A, B, C — обозначения фазы.
- N — всегда ноль.
- PE — защита, заземление.
Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.
Самостоятельная идентификация
Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.
В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора.
При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.
Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.
После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.
Подключение пошагово
Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.
На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.
В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.
После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.
Собирают декоративную часть устройства, устанавливают рамку и клавиши.
В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.
- Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
- Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
- Нулевые выходы коммутируются в одно соединение.
- Провода защиты, заземления также соединяют в одно целое, если таковые имеются.
Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.
Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.
Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.
Как подключить потолочный вентилятор к двум настенным выключателям
( Этот пост содержит партнерские ссылки, что означает, что я бесплатно получаю небольшую компенсацию для вас . Как партнер Amazon, я зарабатываю на соответствующих покупках. Вы можете узнать больше о Спасибо за поддержку моего блога!)
Ничто так не расстраивает, как моя попытка заменить все бело-золотые вентиляторы в моем доме 90-х годов. Что мне нравится в нашем доме, так это то, что у нас во многих комнатах есть потолочные вентиляторы. Большинство из них подключены к двум отдельным настенным выключателям — один для света и один для вентилятора. Мне нравится двойная функциональность, возможность запускать вентилятор во время просмотра фильма и, очевидно, использовать свет без включения вентилятора зимой! Мне нужно иметь возможность подключить потолочный вентилятор к двум настенным выключателям.
Большинство современных вентиляторов имеют гораздо больше функций, чем просто включение/выключение. Почти все вентиляторы, которые я купил, имеют различную скорость вращения, регулируемую подсветку, таймеры, специальные расписания и т. д. Мне нравятся опции, не поймите меня неправильно. Но я ненавижу тот факт, что из-за всех этих особенностей вентиляторы поставляются с пультами. Вы должны использовать эти пульты даже для использования основных функций. Это не работает для меня.
При установке в соответствии с инструкциями вентилятор можно подключить к одному настенному выключателю, который будет выполнять одно действие — включение/выключение питания. Это не включение/выключение света. Это просто питание, и все настройки, которые были установлены в последний раз, сработают. Чтобы не бубнить о том, почему эти пульты отстой, я резюмирую здесь:
5 причин, по которым потолочные вентиляторы с пультом дистанционного управления являются худшими:
- Если вы потеряете пульт, вы не сможете изменить настройки прибора. Это означает, что если Марк выбросит пульт в стирку с нашими простынями (как он сделал с нашим пультом от телевизора), то любая настройка, которая была включена последней, станет постоянной. Я не доверяю процессу получения сменного пульта, пока я живу без света в своей спальне в течение месяца.
- При включении света есть 3-секундная задержка, даже если это была последняя настройка. Дистанционный приемник в блоке вентилятора замедляет подачу электроэнергии достаточно всего лишь , чтобы вы это заметили и возненавидели.
- Вы должны иметь пульт для изменения настроек. Например, физически держать его в руке. Я не могу представить себе жизнь, в которой я всегда знаю, где находится пульт. Я даже не куплю машину, если это означает, что мне придется копаться в сумочке, чтобы найти ключи. Должна быть разблокировка без ключа и запуск без ключа. Моему вентилятору тоже нужен безключевой запуск.
- Ресиверы, которые подключены к настоящему вентилятору, такие большие и громоздкие, что вы должны засунуть их вместе со всеми проводами в потолочную коробку. У меня до сих пор нет решения для этого без потери всей функциональности различных настроек вентилятора, но это все еще причина, по которой вентиляторы с пультами дистанционного управления отстой.
- «Но вы можете закрепить пульт на стене и использовать его как настенный выключатель» ХАХАХАХА АБСОЛЮТНО НЕ . (представляю доказательства->)
Это означает, что если Марк выбросит пульт в стирку с нашими простынями (как он сделал с нашим пультом от телевизора), то любая настройка, которая была включена последней, станет постоянной. Я не доверяю процессу получения сменного пульта, пока я живу без света в своей спальне в течение месяца.
У меня до сих пор нет решения для этого без потери всей функциональности различных настроек вентилятора, но это все еще причина, по которой вентиляторы с пультами дистанционного управления отстой.Я сильно переживаю по этому поводу.
если вы не могли сказать…
Вот как я установил потолочный вентилятор с дистанционным управлением на два настенных выключателя-
без потери функциональности переключателей или вариантов скорости вращения вентилятора!
*Вы потеряете возможность управления светом с пульта дистанционного управления, если выполните действия, описанные в этом блоге.
Правовая оговорка об отказе от ответственности за электричество своими руками
Этот сайт предназначен только для информационных целей. Электричество опасно и может привести к телесным повреждениям или СМЕРТИ , а также к потере или повреждению другого имущества, если оно используется или сконструировано неправильно.
Следующие шаги описывают общий процесс сборки, модификации и установки потолочного вентилятора. Все технические характеристики потолочных вентиляторов различаются, и при установке светильника следует следовать инструкции, прилагаемой к потолочному вентилятору. Любые модификации вашего потолочного вентилятора, описанные в этом посте или другие, опасны и увеличивают риск получения травмы или СМЕРТЬ , а также утрата или повреждение имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.
Если вы чувствуете, что у вас недостаточно знаний по электромонтажу или опыта выполнения электромонтажных работ своими руками, ПОЖАЛУЙСТА, поступайте разумно и доверьте установку вентилятора лицензированному электрику. НЕ ПЫТАЙТЕСЬ ПРОВОДИТЬ ЛЮБЫЕ ПРОВОДКИ, если вам не хватает необходимых знаний и понимания. ЗА ЛЮБУЮ ВОЗНИКНУЮ ОПАСНОСТЬ ЯВЛЯЕТСЯ ЕДИНСТВЕННАЯ ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ.
ШАГ 1: Отключите питание
Начните с отключения питания на выключателе и убедитесь, что оно отключено с помощью бесконтактного тестера напряжения.
ШАГ 2. Распаковка вентилятора и подготовка к установке
Протяните электрические провода от двигателя через нижний стержень, а затем вкрутите нижний стержень в резьбу на верхней части двигателя. Продевание проволоки может быть немного сложным, если вы используете длинный стержень.
Если ваши провода застревают, используйте длинный твердый предмет, чтобы протолкнуть их. Выберите предмет, который поместится внутри стержня (например, кол садовника или выпрямленную металлическую вешалку для одежды), и прикрепите провода к предмету, прежде чем протягивать провод через центр.
Навинтите нижний стержень на двигатель так, чтобы он был туго затянут, а отверстия в нижнем стержне и двигателе совпали. Вы можете немного ослабить нижний стержень , если отверстия не совпадают в самом узком месте. Поместите металлическую шпильку в отверстие и закрепите ее шплинтом (выглядит как невидимка!). Затяните все винты вокруг кольца, чтобы зафиксировать нижний стержень на месте.
Наденьте крышку муфты (закрывает верхнюю часть двигателя) на нижнюю тягу, затем наденьте навес и кольцо навеса (они закрывают электрическую коробку в потолке). Пока вы не закончите установку, навес и кольцо будут просто лежать на моторе.
В верхней части нижнего стержня вверните заземляющий провод в стержень и установите на место подвесной шар.
ШАГ 3. Установите монтажный кронштейн на потолочную коробку
ПРЕДУПРЕЖДЕНИЕ. Во избежание возгорания, поражения электрическим током или других травм устанавливайте вентилятор только на розеточную коробку или опорную систему, помеченную как допустимая для поддержки вентилятора, и используйте крепежные винты, поставляемые с розеточной коробкой.
Прикрепите монтажный кронштейн к розетке на потолке, надежно затянув винты, прилагаемые к розетке, через кронштейн в потолок.
ШАГ 4: Повесьте вентилятор на кронштейн
Осторожно поднимите узел двигателя вентилятора до монтажного кронштейна и поместите подвесной шар в гнездо монтажного кронштейна.
ШАГ 5: Подготовка приемника и пульта дистанционного управления
Следуйте инструкциям по подготовке пульта ДУ и приемника. Во многих случаях эти два компонента имеют кодовые переключатели, которые позволяют им взаимодействовать друг с другом. В инструкциях, прилагаемых к вашему вентилятору, указано, какой код следует установить для этих переключателей на каждом компоненте.
Следующий шаг описывает процесс модификации заводских электрических компонентов потолочного вентилятора для его установки на два настенных выключателя. Любые модификации потолочного вентилятора, описанные в этом или другом шаге, опасны и увеличивают риск получения травм или СМЕРТИ , а также потери или повреждения имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.
Если вы чувствуете, что у вас недостаточно знаний или опыта в электромонтаже, обратитесь к лицензированному электрику для установки вентилятора.
Я рекомендую подключить вентилятор в соответствии с указаниями, прежде чем переходить к следующему шагу, чтобы обеспечить правильное подключение и устранить любые другие неисправности в вентиляторе, прежде чем изменять проводку
ШАГ 6: Обрежьте провод «света»
*Вы потеряете возможность управления светом с пульта, если выполните следующие действия.
Вставьте приемник в монтажный кронштейн, как описано в инструкции. Для угловых потолков вам нужно наклонить шар вентилятора/вешалки, чтобы ресивер вошел в прорезь.
Чтобы подключить потолочный вентилятор к двум настенным выключателям, потолочный вентилятор должен иметь определенные провода. Вентилятор, который вы покупаете, должен иметь приемник с 3 проводами, идущими от двигателя к приемнику, чтобы вентилятор мог управляться с помощью пульта дистанционного управления и двух настенных выключателей. Если ваши провода разделены, необходимо внести изменения только в соединения. Если они сгруппированы (например, как у меня на картинке ниже), соедините сгруппированные контакты вместе. Обрежьте провод, идущий ОТ двигателя вентилятора, который идет к фаре (в моем случае этот провод синий). Обязательно оставьте достаточно места с каждой стороны разреза и закройте конец провода, предназначенного для приемника, пластиковой гайкой.
ШАГ 7. Выполните электрические соединения
С помощью пластиковых гаек скрепите указанные ниже провода вместе.
Убедитесь, что нет свободных нитей или соединений.
Предполагается, что черный провод управляет вентилятором, а синий — комплектом подсветки на вентиляторе. Ознакомьтесь с документацией, прилагаемой к прибору, для получения инструкций по правильному подключению.
От вентилятора к ресиверу
Если у вашего вентилятора сгруппированы провода, после обрезки светового провода вы просто присоедините их как обычно к сгруппированному проводу от ресивера. Если ваш вентилятор поставляется без сгруппированных проводов, подключите провода в соответствии с приведенными ниже примечаниями:
Черный провод присоединяется к черному проводу на приемнике.
Белый провод присоединяется к белому проводу на приемнике.
От ресивера к розетке
Черный провод «AC in L» подключается к Горячему проводу в розетке — подключен к выключателю, которым вы хотите управлять вентилятором.
Этот провод чаще всего черный или красный. Мой черный.
Белый провод «AC in N» (который уже подключен к Белый провод от вентилятора) подключается к нейтральному проводу (белый) в выходной коробке.
Синий Провод от приемника закрывается пластиковой проволочной гайкой.
От вентилятора к розетке
Синий провод , который мы обрезали (свет), подключается к другому горячему проводу в розетке, подключенному к выключателю, которым вы хотите управлять светом (мой красный).
Зеленые провода (оба идущие от приемника и подсоединенные к нижней тяге) крепятся к Провод заземления (зеленый или неизолированный провод) в распределительной коробке.
Белый провод от вентилятора уже был присоединен к нейтральным проводам (белый) от ресивера и распределительной коробки.
Теперь при включении одного выключателя пульт будет управлять светом.
Другой переключатель будет включать и выключать вентилятор, а пульт дистанционного управления будет управлять скоростью вентилятора, расписанием и т. д., когда переключатель находится в положении ON.
ШАГ 8: Добавление лопастей вентилятора
Вставьте лопасти вентилятора в прорези в двигателе и совместите отверстия для винтов между ними. Закрепите лезвия тремя винтами. Повторите этот шаг для всех лезвий.
ШАГ 9: Добавьте свет
Следуйте инструкции по установке комплекта освещения. Мой вентилятор имеет монтажное кольцо, а также светодиодную подсветку. Подключите фонарь к вентилятору, затем привинтите монтажное кольцо и фонарь тремя винтами с замочной скважиной.
Осторожно поднимите стекло к вентилятору и поверните по часовой стрелке, пока стекло не будет плотно прилегать. Не затягивайте слишком сильно.
ШАГ 10: Проверка вентилятора с помощью пульта дистанционного управления
Убедитесь, что все соединения работают, снова включив питание и подтвердив работу переключателей и пульта дистанционного управления.
Если свет или вентилятор не работают, проверьте надежность соединений проводов. При возникновении проблем с функцией вентилятора или пультом дистанционного управления см. раздел «Устранение неполадок» в руководстве по эксплуатации.
ШАГ 11: Прикрепите навес к потолку
Помните навес, который мы оставили на вершине вентилятора в прошлом? Теперь, когда вы убедились, что вентилятор работает правильно (успех!!), закрепите навес над путаницей проводов на потолке. Во-первых, уберите все провода в потолочную коробку или поднесите их как можно ближе к приемнику. Будьте осторожны, чтобы не ослабить какие-либо проводные соединения во время этого шага. Поднимите навес к потолку и следуйте инструкциям, чтобы прикрепить навес к потолку. У моего вентилятора есть два крепежных винта и кольцо навеса, которое защелкивается на винтах для красивого законченного вида.
Всё! Готово! Бьюсь об заклад, это потрясающе, наконец-то понять, как подключить потолочный вентилятор к двум настенным выключателям.
Еще ЛУЧШЕ, если это не первый вентилятор, который вы установили в своем помещении. И ДЕЙСТВИТЕЛЬНО хорошо, если это третий вентилятор, который вы пытались установить (как я). После этого я либо займусь тремя другими потолочными вентиляторами, которые хочу заменить в течение следующих двух недель, либо через 2 года они все еще будут старыми, золотыми и белыми версиями.
Если этот пост был полезен или у вас есть дополнительные вопросы о вашем конкретном вентиляторе или проводке, дайте мне знать в комментариях ниже! Я не электрик, но я сделаю все возможное, чтобы помочь вам!
Хотите быть в курсе моих новых проектов? Приходите пообщаться на моих аккаунтах в социальных сетях ниже!
By What BB Built Домашний декор, обустройство дома10 комментариев о том, как установить потолочный вентилятор на два настенных выключателя
Схемы проводки технической поддержки Lutron 368-4493
%PDF-1.
4
%
1 0 объект
>/Метаданные 2 0 R/Страницы 3 0 R/StructTreeRoot 5 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
2018-03-20T15:18:25-04:002018-03-20T15:18:25-04:002018-03-20T15:18:25-04:00Приложение Adobe InDesign CS6 (Windows)/pdf
