Как проверить высоковольтные провода на автомобиле самому
Хорошо известно, что машины имеют высоковольтные провода. Их предназначение направлять ток от катушки зажигания или модуля к свечам. Как и другие детали, бронепровода со временем выходят из строя. Их повреждают электромагнитные помехи. При повреждении, их качество не будет соответствовать параметрам, что плохо повлияет на электронику, а также на мотор. Рассмотрим, как проверить высоковольтные провода на автомобиле самостоятельно.
Что нужно для проверки бронепровода
Устранить неисправности поможет специальная обработка, предназначенная для защиты бронепроводов.
Соблюдая основные правила, вы получите гарантию тока хорошего качества:
– подачу напряжения от катушки;
– у проводов должно быть низкое сопротивление;
– установите провода, устойчивые к резким перепадам температур и воздействию химикатов.
Выбор проводов следует осуществлять в соответствии с комплектацией автомобиля.
Также нужно своевременно заменять высоковольтные провода, особенно подключенные к электронике. Если напряжение плохо поступает, то двигатель может не завестись, или работать плохо.
Почему отказывают ВВ провода
Наиболее распространенная неисправность – потеря, или плохая подача тока к свечам зажигания. Случается это тогда, когда отсутствует контакт в ВВ проводах. Сопротивление превышает заданный уровень. Также к потере напряжения приводит плохая изоляция. Отказы в работе автомобиля может вызвать разрыв в проводе под изоляцией.
Обрыв бронепроводов понижает напряжение тока. Так электромагнитные импульсы препятствуют подаче напряжения на свечи. Это приводит к нарушению работы цилиндров. Такой отказ вызван медленным зажиганием. Двигатель работает прерывисто, и датчики срабатывают неправильно.
Как проверить ВВ провода?
Узнаем, как проверить высоковольтные провода на автомобиле. Мультиметром выявляем провод, который повредился. Проверяем зажигание. Советуем сделать проверку на холостом ходу, работают ли датчики и двигатель.
Этим прибором определяют сопротивление, и выявляют поврежденные провода. Сопротивление проводов бывает разное, оно выбирается по двигателю и по рекомендациям производителя. При обнаружении несоответствия линия подлежит замене.
При обследовании высоковольтного кабеля мультиметром, его следует проверить на наличие повреждений. Обрыв троса – распространенная проблема, часто возникающая при контакте с компонентами двигателя, нагревания и выполнения некачественного ремонта.
С чего начать проверку
Контактные части провода не должны иметь нагара и окисления. Проверьте, чтобы провод не был поврежден под утеплителем. Для определения недостатков, проверьте магистраль при работающем двигателе. Если повреждения присутствуют, то в отключенных точках появится искра. Чтобы провести тестирование, рекомендуем работать вечером без света.
Перед проверкой снимите выводы мультиметра. Чтобы упростить монтаж ВВ проводов, рекомендуем отделить их друг от друга и хранить на одном месте.
Оптимальным является сопротивление 10 кОм. Неработающий провод нуждается в замене. Средним показателем является сопротивление 5-6 кОм.
Уровень напряжения
Известно, что тип зажигания и марка авто имеют определенное напряжение в бронепроводах. Уровень напряжения должен быть 30-50 кВ. Такие параметры указывают в техпаспорте. Для автомобилей ВАЗ-2110 бронепровода должны идти комплектом с одинаковым сопротивлением. Разница – не более 2 Ом. Если параметры превышают этот показатель, то рекомендуем заменить весь набор.
Свойства выбора
При выборе кабеля обратите внимание на его производителя. Не забывайте о модели двигателя. Осуществляя замен и ремонт кабелей, необходимо учитывать некоторые особенности, которые зависят от завода-изготовителя.
Еще одним свойством выбора является ограничение по напряжению проводника. Необходимо обратить внимание на изоляцию. Она должна быть пластичной, устойчивой к высоким температурам и химическим компонентам.
Поскольку высоковольтные проводники (например, «Ланос») будут полностью исправны, нужно выявить причины плохой работы двигателя.
Для этого проверьте работу катушки и свечей зажигания.
Как проверить высоковольтные провода зажигания
Течение тока возникает по разным причинам. Разберемся, как проверить высоковольтные провода на автомобиле. Самыми распространенными являются:
– повреждение наружного слоя;
– повреждена катушка зажигания или кожух провода;
– грязь на крышке распределения и магистрали.
Эти повреждения ухудшают диэлектрические свойства деталей, предназначенных для хорошей работы автомобиля.
Внешние факторы
Высоковольтные провода подвержены негативным воздействиям, которые сокращают срок эксплуатации, а именно:
Осадки. Приводят к окислению узлов зажигания. Увеличивается вероятность протечек. Высоковольтные провода обладают токопроводящим эффектом. Кроме того, напряжение в кабелях падает из-за поврежденного наружного слоя.
Температурные режимы. Высокие температуры приводят к повреждению свечей зажигания, находящихся возле разогретого двигателя.
Низкие температуры снижают пластичность проводников, что вызывает повреждение изоляционного слоя и наконечников.
Эффект вибрации. Возникающие в автомобиле вибрации влияют на контакты магистрали.
Обратите внимание
Перед тем, как проверить высоковольтные провода на автомобиле, вы должны владеть информацией о марке двигателя. Провода, которые имеют большое сопротивление не подходят для установки на авто, генерирующие высоковольтные импульсы с минимальными значениями энергии. Если нарушить это правило, то в автомобиле понизится сила искры и произойдет возгорание горючего.
Используя мультиметр, легко определяется сопротивление провода. Высоковольтные провода для автомобилей являются исключением. Они имеют специальную оболочку из-за изменения сопротивления в моторе. Теплоизоляция выбирается согласно свойствам автомобиля.
Нужно учитывать совместимость системы зажигания и выбранной продукции. Используя руководство к транспортному средству, вы найдете нужные показатели, которые будут выдержать провода.
Лучший выбор – комплект из силикона. Данный материал снизит возможность потери тока.
Изменения в работе двигателя
Вся проводка после снятия с двигателя должна постоянно очищаться от грязи. Не забудьте, что катушка зажигания, свечи и крышка распределителя также требуют регулярной очистки.
Поврежденную изоляцию видно и даже слышно. В темноте, под крышкой капота, вы заметите искры и щелчки. Такое явление свидетельствует о том, что электричество исчезло, а влаги стало больше.
Запуск на высоких оборотах двигателя. Двигатель не может запуститься в случае несоответствия провода. Нужно заменить проводку. Тогда звук изменится, и двигатель заведется. Этот случай указывает, что произошло повреждение троса в сторону свечи. Когда мотор заведется, займитесь центральным проводом.
Виды проводов
Высоковольтные провода содержат оболочку, металлические контакты, защитную поверхность и жилу. Существуют разные виды проводов для производственных надобностей и употребляемых материалов.
Первая категория включает высоковольтные кабели, имеющие поливинилхлоридное покрытие и медную оплетку. Вторая категория имеет защитное полиуретановое покрытие. Самыми современными являются провода с силиконовой изоляцией и жилой. Они помогают предотвратить потери в системе зажигания, поддержать нужное напряжение. Так регулируется расход горючего, и увеличивается мощность и искровые характеристики. Провода – экологичны и устойчивы. Каждая категория производится по стандартам и выбирается согласно технических характеристик автомобиля и вашего кошелька.
Проверка высоковольтных проводов автомобилей ваз
При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т.
д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.
Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099
1. Проверка высоковольтных проводов без специальных приборов (на глаз).
Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока (изоляция проводов «пробита»). Выбракованные таким образом высоковольтные провода подлежат замене. См. «Проверка системы зажигания на утечку тока в темноте».
Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.
2. Проверка высоковольтных проводов при помощи омметра (мультиметра).
Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

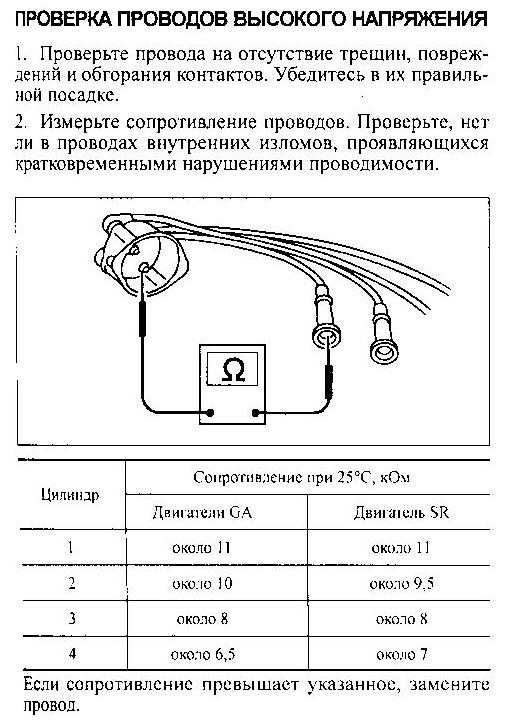

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.
Измерение сопротивления высоковольтного провода (бронепровода) мультиметром (в режиме омметра)Примечания и дополнения
— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.
— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т.
п.), но не бензином или растворителем. Во избежание их повреждения.
— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.
Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
— Применяемость свечей зажигания для автомобилей ВАЗ
— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099
— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099
— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099
— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099
