проверка с помощью мультиметра или лампочки

Главным элементом электроцепи любого автомобиля является генератор. Даже если в машине установлена полностью заряженная АКБ, без генератора далеко уехать не выйдет. Таким образом, работоспособность этого узла необходимо постоянно контролировать. Чаще всего проблемы в его работе связаны с неисправностью диодного моста генератора.

  • Назначение и принцип работы
  • Основные неисправности
  • Способы проверки
    • С помощью лампочки
    • Проверка мультиметром

Назначение и принцип работы

Прежде чем ответить на вопрос, как проверить диодный мост генератора, следует сделать небольшое отступление и рассказать об этом элементе чуть подробнее. Сегодня науке известно два типа электротока — переменный и постоянный. Главным различием между ними является направление движения заряженных частиц. Если в переменном токе они перемещаются в различных направлениях, то в постоянном лишь в одном. Кроме того, переменный ток можно передавать на большие расстояния, но многие электроприборы работают на постоянном токе.

Также следует помнить, что аккумуляторная батарея автомобиля может заряжаться только от постоянного тока. Именно для его выпрямления в генераторе и используется диодный мост. Это устройство состоит из нескольких полупроводниковых приборов — диодов, установленных в определенном порядке. С генератора выходит переменное напряжение и для получения постоянного тока важно непросто блокировать движение заряженных частиц в неправильную сторону, но и перенаправить их.

На клеммах фаз генератора, напряжение появляется поочередно, что позволяет отделить положительное от отрицательного. Так как один диод способен пропускать ток только в одном направлении, то к каждой клемме присоединено два полупроводниковых прибора. Хотя современные автомобили оснащаются генераторами более сложной конструкции, принцип их работы остается неизменным.

Основные неисправности

Именно диоды чаще всего оказываются основной причинной нарушения работоспособности генератора. Прозвонить это устройство необходимо после появления некоторых признаков. Среди них основными принято считать следующие:

  • Генератор не может выдавать напряжение более 13,5 В.
  • После запуска силовой установки на панели приборов загорается сигнальная лампа АКБ.
  • Стрелка аналогового вольтметра перемещается в красную зону.
  • Световая индикация АКБ не горит ни перед запуском двигателя, ни после этого.

Однако стоит помнить, что похожие признаки и у неисправного регулятора напряжения и менно это устройство стоит проверить в первую очередь. Вопрос, как проверить диодный мост мультиметром, также может возникнуть после появления других симптомов, например, при использовании приемника или CD -проигрывателя искажается звук, если силовая установка машины запущена.

Так как в автомобиле установлено два источника постоянного тока для обеспечения работы бортовой электроцепи — АКБ и генератор, то неисправность диодного моста непременно отразиться на ее работоспособности.

Причин для этого может быть много, но наиболее распространенными являются следующие:

  • Из-за нарушения герметичности корпуса генератора на плату попала влага.
  • Грязь или пыль, смешанные с маслом, проникли внутрь и замкнули мост.
  • Произошла переполюсация контактов АКБ.

Способы проверки

Проверка диодного моста генератора может проводиться двумя наиболее популярными способами. Один из них не потребует наличия сложного оборудования и автолюбителю понадобится лишь лампа, рассчитанная на напряжение в 12 В. Кроме того, возможна проверка диодного моста мультиметром.

С помощью лампочки

Так как это наиболее простой способ, то начать стоит именно с него. В первую очередь предстоит собрать простую электроцепь, состоящую из АКБ и лампочки. Концы проводников, расположенные в разрыве цепи, следует зачистить, им предстоит выполнять роль щупов.

Когда они подключаются к диоду в одной полярности, лампа должна загореться, а в ситуации с противоположным присоединением — никакой реакции последовать не будет. В таком случае полупроводниковый прибор следует считать исправным.

Также есть и второй способ проверки диодного моста с помощью этих подручных средств. При этом не нужно разбирать генератор, а все работы выполняются в четыре этапа:

  • Импровизированные щупы подключаются к выходному контакту «30» и минусовой клемме. Если лампочка загорелась, то в цепи присутствует короткое замыкание.
  • Отрицательная клемма батареи присоединяется к корпусу моста, а положительная через лампочку подключается к крепежному болту мостика. Любая реакция лампочки говорит о наличии проблем.
  • Положительная клемма АКБ подключается к точке «30», а отрицательная — к крепежному болту. Если лампа не загорается, то мост исправен.
  • Минусовой контакт батареи остается на прежнем месте, а плюсовой соединяется с точкой «61». Если лампочка начинает светиться, то в цепи имеются неисправности.

Проверка мультиметром

Этот прибор позволяет провести качественную проверку моста, но для этого предстоит снять генератор. Причина неисправности узла может крыться не только в диодном мостике, но и других элементах, например, обмотках или регуляторе напряжения. Так как процесс демонтажа генератора может отличаться в зависимости от модели автомобиля, то заострять на этом внимание сейчас не стоит.

Как только узел был снят и разобран, следует также демонтировать диодный мостик. Чтобы во время сборки устройства не перепутать ориентацию моста, на него и генератор стоит нанести метки с помощью краски. Перед началом проверки мультиметр необходимо перевести в режим изменения сопротивления с подачей звуковых сигналов. Затем следует подключить щупы к контактам полупроводникового прибора.

Необходимо проверить каждый диод и для этого один щуп следует соединить с центральной пластиной, а второй поочередно подключать к выводам полупроводникового устройства. Если мультиметр подает звуковые сигналы при любом подключении, то диод следует признать неисправным. После завершения проверки необходимо провести замену всех вышедших из строя элементов.

Как проверить диодный мост мультиметром

Обновлена: 24 Ноября 2022 15355 0

Поделиться с друзьями

Диодный мост – электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного.

Содержание статьи

  • Как прозвонить диодный мост из дискретно расположенных диодов
  • Как проверить диодный мост с помощью лампочки
  • Простая проверка целостности диодного моста
  • Точная проверка работоспособности диодной сборки
  • Как проверить диодный мост генератора
  • Видео: как проверить диодный мост мультиметром

В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки. В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе.

Как прозвонить диодный мост из дискретно расположенных диодов

Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами.

Как правильно проверить исправность диодного моста тестером:

Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван.

Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки

Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение.

Пробой диодного моста

Простая проверка целостности диодного моста трансформаторного блока питания

Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту.

Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим.

Пробоя диодного моста нет

Как точно проверить диодную сборку: подробный анализ

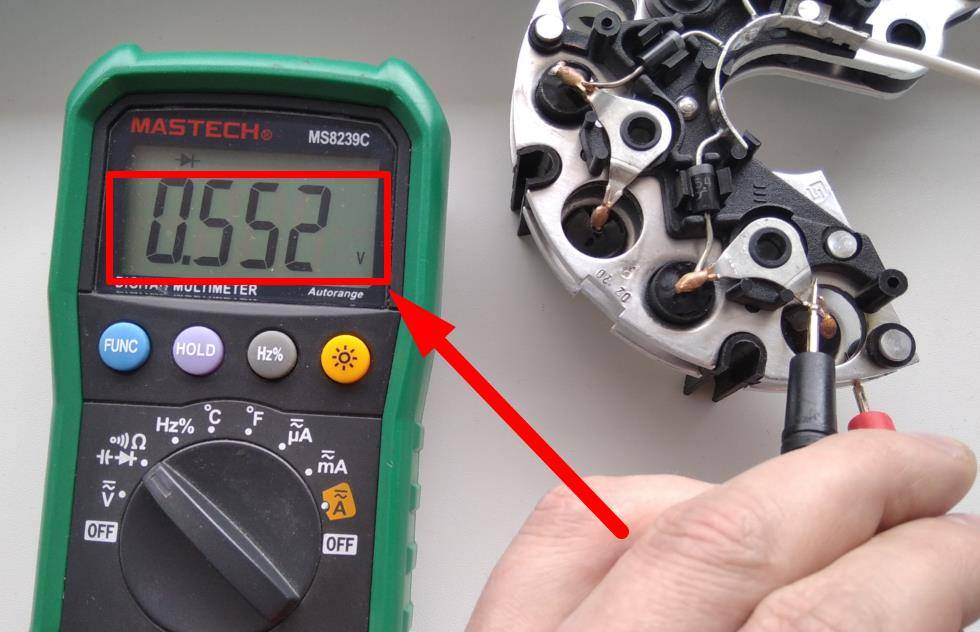

Для проверки понадобится мультиметр, имеющий режим проверки диодов.

Этапы проверки:

  • Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении.
    В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна.
  • Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена.
  • Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте.
  • Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица.

Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны.

Как проверить диодный мост генератора

Диодный мост генератора

Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа.

Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена.

Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В.

Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом:

  • Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует.
  • Полярность меняют. При отсутствии КЗ лампочка загорается.
  • Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть.
  • Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться.

Видео: как проверить диодный мост мультиметром


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Как проверить выпрямитель с помощью мультиметра (Руководство)

Сэм Орловский

Категории Обучение

Метки Мультиметр

Мотоцикл, квадроцикл или боковая электрическая система состоят из трех частей: аккумулятора, статора и регулятора/выпрямителя. Если электрическая система вашего устройства не заряжается, скорее всего, виноват один из этих трех компонентов. Единственный способ узнать, какой компонент неисправен, — это проверить их все.

Но как проверить регулятор/выпрямитель? Для проверки стабилизатора/выпрямителя требуется цифровой мультиметр с режимом проверки диодов. Если у вас его еще нет, сейчас самое время его приобрести.

В целом, чтобы проверить выпрямитель с помощью цифрового мультиметра, необходимо выполнить следующие действия. Сначала настройте мультиметр на измерение сопротивления (Ом). Подсоедините катод к отрицательному черному проводу, а положительный красный провод к аноду. В этой настройке тест диода смещен в прямом направлении, и вы должны получить значение сопротивления от 1 кОм до 10 МОм. Затем поменяйте провода на противоположные порты.

По ходу дела мы углубимся в то, как проверить выпрямитель с помощью мультиметра.

Что такое выпрямитель?

Регулятор/выпрямитель — это электронное оборудование, которое преобразует электрический ток переменного тока, вырабатываемый генератором, в электрический ток постоянного тока и передает его на батарею. Секция выпрямителя блока регулятора/выпрямителя отвечает за преобразование тока из переменного в постоянный. В то же время часть регулятора отвечает за управление величиной тока, подаваемого на батарею, чтобы он не наносил ей вреда. (1)

Регулятор/выпрямитель состоит из ряда диодов. Диод позволяет электрическому току проходить через него в одном направлении, не позволяя ему двигаться в противоположном направлении. Прохождение электрического тока через диод называется смещением. Прямое смещение относится к разрешенному направлению протекания тока, а обратное смещение относится к заблокированному направлению протекания тока. (2)

Как проверить выпрямитель с помощью мультиметра

Убедитесь, что регулятор/выпрямитель работает правильно. Вы должны проверить каждый из его диодов, чтобы убедиться, что они имеют правильное прямое и обратное смещение. Блоки регулятора/выпрямителя отличаются друг от друга и от одного производителя к другому. Другие регуляторы/выпрямители тестировать труднее, чем другие, а некоторые тестировать невозможно.

Видео | Rocky Mountain ATV MC

Регулятор/выпрямитель имеет два электрических соединения. Обычно это серое трехконтактное соединение для получения тока от статора и черное двухконтактное соединение для подачи тока на батарею. Положительный — это внутренний вывод на черном двухполюсном соединении, а отрицательный — внешний. Некоторые регуляторы/выпрямители имеют трехконтактное соединение черного цвета с клеммой заземления посередине.

Примечание. При проверке регулятора/выпрямителя установите мультиметр в режим проверки диодов.

Тест 1: прямое смещение (диоды плюсовой цепи) Видео | dhiko mech
  • Подсоединение отрицательных проводов мультиметра к положительной клемме черного двухконтактного разъема.
  • Затем подключите положительный провод мультиметра к каждой из трех клемм серого трехконтактного разъема независимо друг от друга.
  • Мультиметр должен показать положительное значение в вольтах. Это указывает на то, что каждый тест диода пропускает электрический ток (прямое смещение) и, таким образом, работает правильно.

Тест 2: обратное смещение (диоды положительной цепи)
  • Подсоедините положительный провод мультиметра к положительному выводу черного двухконтактного разъема.
  • Затем подключите отрицательный заряд мультиметра к каждой из трех клемм серого трехконтактного разъема.
  • Мультиметр должен показывать «OL», что указывает на то, что каждая цепь разомкнута (OL означает разомкнутый контур). Это означает, что диод предотвращает обратное протекание электрического тока (обратное смещение) и правильную работу.

Тест 3: прямое смещение (диоды отрицательной цепи) Видео | Rocky Mountain ATV MC
  • Подсоедините положительный провод мультиметра к отрицательному выводу черного двухконтактного разъема.
  • Затем подключите отрицательный заряд мультиметра к каждой из трех клемм серого трехконтактного разъема.
  • Мультиметр должен показывать положительное напряжение, указывая на то, что каждый диод пропускает через себя электрический ток.
  •  Если показания теста прямого смещения показывают напряжение, диод вышел из строя, и вы должны заменить компонент стабилизатора-выпрямителя.

Тест 4. Обратное смещение (диоды отрицательной цепи)
  • Подсоединение отрицательных проводов мультиметра к отрицательной клемме черного двухконтактного разъема.
  • Затем поместите положительный заряд мультиметра на каждую из трех клемм серого трехконтактного разъема.
  • Мультиметр должен показывать «OL», что указывает на то, что каждая цепь разомкнута и диод блокирует обратное протекание электрического тока.

Однофазный выпрямитель против 3 фазового выпрямителя
Однофазный выпрямитель 3 Фазовый выпрямитель
99.PHINGIFIERS ACTIFIERS ASTIRIFIERS ANTERIIFIERS ANTERIIFIERS ANTERIIFIERS-ONDER-DHIFIERS-PHISIER-DHIFIERS. Структуры являются фундаментальными, в них используется только один, два или четыре диода. Трехфазные выпрямители используют трехфазное питание AV в качестве входа. В конструкции требуется три или шесть диодов, по одному на каждый каскад вторичной обмотки трансформатора.
Однофазный выпрямитель выполняет преобразование, используя только одну фазу вторичной обмотки трансформатора, а диоды подключены к вторичной обмотке однофазного трансформатора. Это приводит к значительному коэффициенту пульсаций. Трехфазные выпрямители используются для снижения коэффициента пульсаций вместо однофазных выпрямителей. При использовании обширных систем трехфазные выпрямители предпочтительнее двухфазных выпрямителей.
