Как проверить электролитический конденсатор: Как проверить конденсатор?

Содержание

Как проверить электролитический конденсатор большой емкости

Подготовительные работы

Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Первым делом Вы должны определить, какой конденсатор находится в схеме: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусу. В случае с неполярным вариантом детали соблюдать полярность не нужно, но и проверять его придется по другой технологии (об этом мы расскажем ниже). После того, как Вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас рассмотрим по очереди.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Измеряем емкость

Следующий способ проверки работоспособности изделия – на пробой, измерив емкостные характеристики кондера и сравнив их с номинальным значением (указано производителем на внешней оболочке, что наглядно видно на фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Необходимо всего лишь перевести переключатель в диапазон измерений, опираясь на номинал и, если в тестере есть специальные посадочные гнезда, вставить в них деталь, как показано на фото ниже.

Если же такой функции в тестере нет, можно проверить емкость с помощью щупов, аналогично предыдущему методу. При подключении щупов на дисплее должна высветиться емкость, близка по значению к номинальным характеристикам. Если это не так, значит, конденсатор пробит и нужно заменить деталь.

Измеряем напряжение

Еще один способ, позволяющий узнать, рабочий конденсатор или нет – проверить его напряжение вольтметром (ну или «мультиком») и сравнить результат с номиналом. Для проверки Вам понадобится источник питания с немного меньшим напряжением, к примеру, для 25-вольтного кондера достаточно источника напряжения в 9 Вольт. Соблюдая полярность, подключите щупы к ножкам и подождите несколько секунд, чего вполне хватит для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале замера на дисплее должно появиться значение, примерно равное номиналу. Если это не так, конденсатор неисправен.

Обращаем Ваше внимание на то, что при подключении вольтметра бочонок будет постепенно терять заряд, поэтому достоверное напряжением можно увидеть только в самом начале замеров!

Тут же хотелось бы сказать пару слов о том, как проверить конденсатор большой емкости простым способом. Сначала Вы должны полностью зарядить элемент в течение нескольких секунд, после чего замкнуть контакты обычной отверткой с изолированной ручкой. Если бочонок рабочий, должна возникнуть яркая искра. Если искры нет либо она очень тусклая, скорее всего, конденсатор не работает, а точнее — не держит заряд.

Какой-либо этап проверки был Вам непонятен? Тогда просмотрите технологию проверки работоспособности конденсатора мультиметром на данном видео уроке:

Способ № 2 – Обойдемся без приборов

Менее качественный способ проверки работоспособности емкостного элемента – с помощью самодельной прозвонки в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего выводами пробника прикасаемся к ножкам. Если кондер работает, произойдет искра, которая моментально его разрядит. О том, как сделать контрольную лампу электрика, мы также рассказывали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использование мультиметра либо других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, что проверить его на вздутие либо пробой. Сначала внимательно просмотрите верхнюю часть бочонка, на которой производителем нанесен крестик (слабое место, предотвращающее взрыв кондера при выходе из строя).

Если Вы увидите там подтекание либо разрушение изоляции, значит, конденсатор пробит, и проверять его тестером уже нет смысла. Также внимательно просмотрите, не потемнел либо не взудлся ли этот элемент схемы, что случается очень часто. Ну и не следует забывать о том, что возможно повреждения возникли на самой плате рядом с местом подключения конденсатора. Эту неисправность можно увидеть невооруженным глазом, особенно, когда происходит отслоение дорожек либо изменение цвета платы.

Еще один важный момент, который Вы должны учитывать – проверку изделия нужно выполнять, только демонтировав его с платы. Если Вы хотите проверить конденсатор, не выпаивая из схемы, учтите, что может возникнуть большая погрешность измерений из-за находящихся рядом остальных элементов цепи.

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при ремонте микроволоновки либо стиральной машины своими руками, т.к. у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

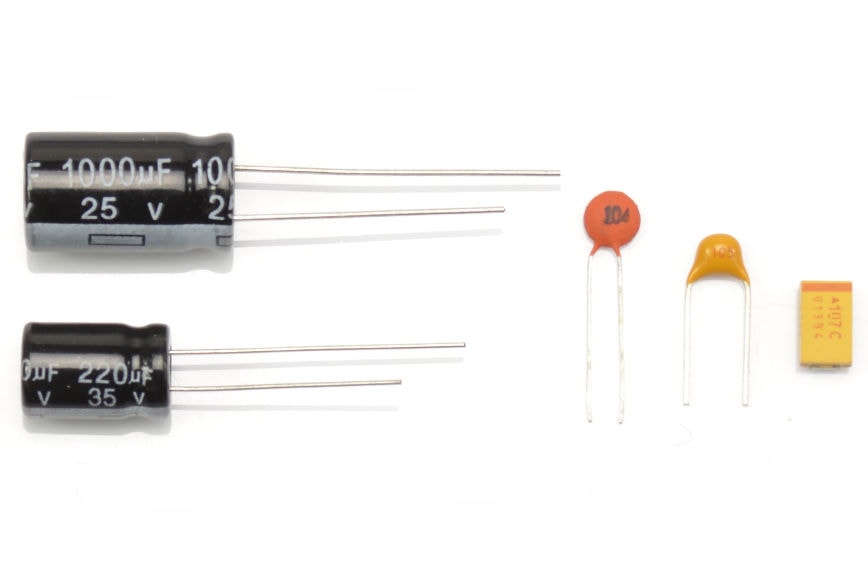

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Конденсаторы широко применяются в электротехнике в качестве элементов, сглаживающих пульсации переменного тока, фильтров частоты, или накопителей энергии. Кроме того, эти радиодетали можно применять в качестве гальванической развязки. Технологий изготовление множество, принцип общий: между двумя обкладками кроме диэлектрика размещается особое химическое вещество, определяющее характеристики. Для электроустановок постоянного тока, применяются электролиты. Это недорогая технология, которая имеет серьезный недостаток: жидкость может закипеть от перегрузки или высокой температуры, и тогда конденсатор буквально взрывается. К счастью, такой «экстрим» случается редко: в большинстве случаев корпус просто разрушается, теряет герметичность, и электролит вытекает на монтажную плату.

Поэтому в ответственных узлах применяются конденсаторы, изготовленные по иной технологии. Вместо жидкого электролита применяется токопроводящий органический полимер. Он имеет фактически твердую консистенцию, поэтому при экстремальных нагрузках (включая температурные) опасности не представляет. Такие конденсаторы называются твердотельными (по причине отсутствия жидких фракций). Характеристики этих элементов не уступают традиционным «электролитам», однако стоимость деталей существенно выше. Есть еще один недостаток твердотельной конструкции — ограничения по вольтажу. Верхний предел напряжения не более 35 Вольт. Учитывая область применения (компьютеры, бытовая техника, автомобили), это не является большой проблемой.

По причине высокой стоимости, домашние мастера стараются избегать покупки дорогих деталей, используя б/у компоненты для замены. В любом случае, чтобы не тратить лишние деньги, необходимо знать, как проверить твердотельный конденсатор.

Как работает полимерный конденсатор

Чтобы проверить любой прибор, желательно понимать механизм его работы. Поскольку тема нашего материала — твердотельные конденсаторы (аналоги электролитических), значит речь пойдет о радиоэлементах для постоянного тока, то есть полярных. Все со школьной скамьи помнят эту иллюстрацию:

Две металлические пластины с диэлектриком между ними (для лаборатории подойдет даже воздух). Если на контакты подать потенциал, между пластинами накапливается разноименные заряды, и в пространстве между ними возникает электрическое поле. При отсутствии электрической цепи это поле может сохраняться достаточно долго (современные элементы обеспечивают утечку заряда, стремящуюся к нулю). Именно это свойство лежит в основе применения конденсаторов.

Элемент имеет определенные основные характеристики:

  • Рабочее напряжение определяется величиной, при которой не наступает пробой диэлектрика. Конденсаторы выглядят совсем не так, как мы привыкли видеть на лабораторном столе в классе физики. Детали весьма компактны, соответственно расстояние между пластинами минимально. Отсюда ограничение по предельному напряжению.
  • Емкость конденсатора — его главный параметр. Он определяет, сколько электрической энергии деталь может накопить и удерживать в себе. Величина напрямую зависит от площади пластин.
  • Параметры утечки. Могут определяться током потери накопленного заряда, либо сопротивлением диэлектрика. Идеальные показатели возможны только в вакууме, но такие конденсаторы для бытового использования не выпускаются.
  • Температурный коэффициент: определяется дельтой изменения емкости в зависимости от температуры.
  • Точность — указывается в процентах. Показывает разброс параметров емкости от эталонной (маркировочной) величины.

Важно: несмотря на большое количество параметров, измерению (проверке) подлежат лишь два из них: емкость и сопротивление диэлектрика.

Устройство электролитических и твердотельных конденсаторов

Радиокомпоненты такого класса применяются в электронных устройствах с высокими требованиями по габаритам. Поэтому вопрос компромисса между площадью обкладок (от этого зависит емкость) и размерами корпуса — головная боль разработчиков. Проблема решается технологически просто:

Изготавливается так называемых сэндвич, стоящий из двух тончайших обкладок, между которыми прокладывается слой пропитанной электролитом бумаги (в электролитических моделях) или токопроводящий полимер (твердотельные конденсаторы). Обычно используется танталовая или алюминиевая фольга. В качестве диэлектрика применяется естественный оксидный слой одной из пластин. У него низкая проводимость, которая определяет ток утечки емкости.

Такая конструкция может занимать достаточно большую (по меркам радиодеталей) емкость. Поэтому ее сворачивают в плотный рулон, где в качестве разделителя между слоями выступает тонкая электро-бумага (смотрим иллюстрацию). Она не участвует в схеме работы конденсатора.

Наружная оболочка выполнена из алюминия, на нее наносится информация о характеристиках.

Преимущества твердотельных конденсаторов

  • В сравнение с электролитической конструкцией, существенно снижено эквивалентное последовательное сопротивление. Благодаря этому деталь практически не нагревается на высоких частотах.
  • Значительная величина тока пульсаций делает работу более стабильной, особенно в схемах обеспечения электропитанием.
  • Твердотельные конденсаторы практически не зависят от температуры. Кроме физической защиты от раздувания корпуса, это свойство позволяет сохранять параметры при нагреве.
  • Продолжительность жизни. Если принять за эталон рабочую температуру 85 °C, срок эксплуатации (без потери характеристик) в 6 раз больше, чем у электролитов. Обычно эти детали без проблем работают не менее 5 лет.

Самостоятельная диагностика конденсатора

Поскольку мы говорим о деталях для работы с постоянным током, не имеет значения, какая применяется технология: электролитическая или полимерная. Проверка полярных конденсаторов выполняется одинаково.

Прежде всего, выполняется внешний осмотр. Электролиты не должны иметь следов вздутия, особенно на торце, где есть насечка в виде креста. При осмотре твердотельных корпусов можно увидеть термические повреждения с нарушением геометрии.

Разумеется, необходимо проверить крепление ножек. Компактная конструкция подразумевает небольшие размеры всех компонентов. Ножки могут банально оторваться еще на стадии сборки.

Если внешний осмотр не дал результатов, проводим тестирование с помощью мультиметра

В любом случае, для выполнения этих работ необходимо выпаять деталь из платы. Делать это надо осторожно, чтобы не выдернуть контактные ножки из корпуса.

Если ваш прибор имеет специализированный разъем для проверки, диагностика выполняется в соответствии с инструкцией к мультиметру. Обязательно проводится весь комплекс тестирования (если такой алгоритм имеется). Подключать нужно правильно, соблюдая полярность. Маркировка обязательно присутствует на корпусе детали. При такой проверке вы не только проверите исправность, но и увидите значение емкости.

    Проверка работоспособности конденсатора начинается с измерения сопротивления. Делается это не так, как на резисторах или диодах. Чтобы понять принцип проверки, вспомним основные свойства конденсатора. При накоплении заряда сопротивление между обкладками увеличивается. Для начала необходимо разрядить элемент (снять остаточный заряд). Разумеется, это справедливо лишь для исправной детали. Надо просто замкнуть ножки любым проводником, или сомкнуть их между собой.

Важно: электролитические конденсаторы могут работать с напряжением до 600 Вольт и более, поэтому их разряжают только инструментом с изолированной рукояткой.

Проверка межобкладочного замыкания

Даже такой надежный конденсатор, как твердотельный, может иметь банальные физические повреждения. Например, замыкание между обкладками или на корпус. В первом случае сопротивление не увеличится до бесконечности, хотя первое время будет плавно увеличиваться. При пробое на корпус, сопротивление между одной из ножек и внешней оболочкой будет критически маленьким.

В обоих случаях, такие конденсаторы следует отнести к браку, восстановлению они не подлежат.

Проверка истинных значений емкости

Как проверять детали с помощью специализированного мультиметра, мы уже рассматривали. Однако для проверки твердотельного (электролитического) конденсатора недостаточно просто зафиксировать факт исправности. Особенно, если радиоэлемент под подозрением, либо вы хотите использовать деталь, бывшую в употреблении. Необходимо использовать прибор, с достаточным диапазоном измерения емкости.

Тестирование проводится в несколько этапов:

  • несколько раз соединяем конденсатор с клеммами прибора, затем разряжаем его замыканием, и снова проверяем;
  • нагреваем радиодеталь с помощью термофена до температуры 60–85°C, и проверяем значение емкости: разброс параметров не должен превышать допустимую погрешность (указано на корпусе).

Важно: обязательно соблюдайте полярность при проведении измерений. Это необходимо не только для получения истинного значения. При напряжении питания прибора хотя бы 9 вольт (такие мультиметры встречаются часто), конденсатор может выйти из строя из-за переполюсовки.

Практическое применение на автомобиле

Далеко не все домашние мастера будут тестировать элементную базу материнских плат компьютеров. А вот навыки, как проверить конденсатор трамблера, пригодятся любому автолюбителю. Изучим методику на примере классики ВАЗ.

  • Для проверки необходимо отсоединить кабель, идущий от трамблера до конденсатора. Он обычно соединен с одним контактом прерывателя. Между контактами закрепляем лампу мощностью 35–50 Вт (разумеется, с напряжением 12 вольт). Если при включении зажигания лампа загорелась, конденсатор неисправен, то есть «пробит» (это самая характерная поломка). Если «контролька» не светится — конденсатор исправен.
  • Второй способ можно применять в крайнем случае, если у вас не нашлось лишней лампы. После включения зажигания, необходимо быстро и вскользь коснуться контактами друг к другу. Если ничего не происходит — конденсатор в порядке. При наличии искрения — радиоэлемент «пробит».

Для того, чтобы проверить твердотельные либо электролитические конденсаторы, не обязательно иметь образование радиоинженера. Руководствуясь нашими советами, вы сможете точно определить исправность радиодеталей, и сэкономить средства на покупку новых элементов. Учитывая высокую стоимость именно таких конденсаторов, снижение затрат на ремонт будет ощутимым.

Видео по теме

 Как проверить конденсатор мультиметром на работоспособность не выпаивая

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

  • в фильтрах выпрямителей и стабилизаторов источников питания;
  • передают сигналы между каскадами усилительной аппаратуры;
  • на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
  • в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
  • в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.

Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора

Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

  • простые;
  • диэлектрические;
  • с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

  • величину переменного и постоянного тока;
  • напряжение;
  • сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».

Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.

Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.



Оцените статью:

Как проверить конденсатор мультиметром — пошаговая инструкция

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное  напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.

Здесь только происходит касание контактов при помощи щупов.



Продолжаем держать, и смотрим за ростом сопротивления



пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Как проверить исправность конденсатора (радиоэлемента) для постоянного и переменного напряжения

 Человеку начавшему читать данную статью думаю не надо рассказывать, что такое конденсатор, как он может выглядеть и тому подобную информацию. Ведь ради праздного любопытства, мало кто решиться начать искать увлекательное чтиво в статьях с таким наименованием. Именно поэтому наша статья ориентирована на тех, кто только делает первые шаги в мир радиоэлектроники и желает узнать о нем чуть больше. Давайте попробуем разобрать во всем относительно проверки конденсатора по порядку, чтобы в голове у вас была не каша, а точное и четкое представление, что откуда и как.

Какие свойства конденсатора подлежат проверке

Сразу бы хотелось сказать, что проверке подлежат основные свойства конденсатора, но это будет глупо, так как для начинающего это не более чем пустой звук. А с нашей стороны такое предложение звучит не более чем издевательство и некое дилетантство.
 Давайте все же вспомним, как выполнен конденсатор. По сути это радиоэлемент способный накапливать в себе потенциальные заряды. Справедливости ради необходимо сказать, что все проводники способны накапливать этот самый потенциал. Так и здесь. По сути, конденсатор это два проводника, которые скручены в рулон.

Между ними есть диэлектрик, для того чтобы заряды не разрядились друг с другом, то есть не уравновесили друг друга и не получился итоговый ноль. В зависимости от размера проводника, то есть от их площади и расстояния между ними, у каждого из проводников будет своя емкость, то есть возможность сохранения пикового заряда. Фактически это свойство называется емкость конденсатора. Конденсатор с большой емкостью может зарядится не полностью, но не может зарядится больше, чем его емкость. Емкость измеряется в фарадах. Вернее в микро, нано фарадах и тому подобных величинах. Так как 1 фарад это очень большая емкость, соизмеримая с емкостью нашей с вами планеты, то есть земли. Итак, именно вот эту самую емкость, а также состояние диэлектрика между проводниками необходимо проверять в первую очередь при проверке конденсатора.

Косвенные признаки неисправных конденсаторов

Обычно это вздутие корпуса конденсатора. Возможны даже тепловые пробои в виде маленьких черных точек. Любое растрескивание, вздутие, визуальное изменение конденсатора относительно его изначального вида, говорит о том, что конденсатор может быть неисправен.



Как проводить измерения работоспособности конденсатора

Проверку конденсатора необходимо проводить в состоянии, когда на радиоэлемент не влияют другие факторы, будь то другой конденсатор, сопротивление и т.д.. Проще говоря, самым достоверным и правильным будет выпаять конденсатор из платы и проверять как отдельный радиоэлемент, чтобы исключить влияние на измерение других составляющих схемы.

Способы проверки конденсатора электролитического и неэлектролитического

Самый простой способ это использование специализированного прибора для проверки конденсатора.  По сути, сегодня во многих универсальных измерительных приборах имеется возможность измерить емкость конденсатора, тем самым еще и проверив его работоспособность. Этот способ будет являться догмой, что с вашим конденсатором все в порядке.

Ниже приведенные способы проверки лишь будут указывать на то, что конденсатор, скорее всего, исправен.  Давайте поговорим об этих способах.

 Можно использовать все тот же универсальный измерительный прибор, но уже без функции измерения емкости. Включаем прибор в режим измерения сопротивления и подключаем к ножкам конденсатора.  Если это электролитический конденсатор, то соблюдаем полярность. В итоге, вы увидите, как на ваших глазах сопротивление конденсатора будет меняться, увеличиваться. Вначале будет ноль, но очень не долго, а потом сопротивление будет все больше и больше, пока не станет равно бесконечности. Фактически пока конденсатор заряжается, то он имеет какое-то сопротивление. Как только зарядился и через него перестал протекать ток, вернее на него, то сопротивление становится равно бесконечности.
 Если у вас есть амперметр, то подключив конденсатор через амперметр к блоку питания, можно увидеть скачок на приборе. Фактически это нечто подобное, что мы рассматривали в примере выше.
 Последний, пожалуй, самый варварский способ, но вполне возможный за неимением другого, это зарядить конденсатор от номинального напряжения и разрядить на какой-то проводник, то есть фактически закоротить его выводы. Если конденсатор большой емкости и со значительным рабочим напряжением, то вы увидите искру от его разряда.
Итак, возможностей косвенно проверить конденсатор достаточно много, как вы увидели, но самым правильным и надежным способом будет первый. Именно он позволит определить емкость конденсатора, что не сделает ни один последующий способ проверки. А значит, все же останутся сомнения, так ли все хорошо. Это актуально в отношении электролитических конденсаторов, где есть жидкость и в случае ее вытекания из корпуса, как говорят высыхания, конденсатор может поменять и свою емкость. В итоге, он будет условно исправен, но не будет соответствовать заявленным характеристикам.
Особенности измерения конденсаторов для постоянного и переменного напряжения
Здесь как раз и можно продолжить нашу мысль, о различии измерения электролитических и не электролитических конденсаторов. Конденсаторы различаются тем, что в электролитических налита жидкость, которая увеличивает свое диэлектрическое сопротивление при соблюдении подведения полярности к нему. Это позволяет использовать конденсаторы на заявленное напряжение. В случае если во время измерения, для проверки работоспособности, вы перепутаете полярность, то конденсатор может просто пробить, в итоге он выйдет из строя. Хотя конечно испортить конденсатор измерительным прибором маловероятно, но все же! Соблюдайте полярность при измерении электролитических конденсаторов.
 Что касательно конденсаторов для переменного тока, то здесь можно подключать щупы измерительного приборы хоть так, хоть эдак. То есть от перестановки щупов от одной ноги к другой, ничего не изменится. Такие измерения вполне допустимы.

Применяемые конденсаторы для схемопостроения

Раз уж мы подняли тему конденсаторов, то приведем таблицу с основными применяемыми конденсаторами на сегодняшний день

величина название обозначение
10−1 Ф децифарад * дФ dF
10−2 Ф сантифарад * сФ cF
10−3 Ф миллифарад мФ mF
10−6 Ф микрофарад мкФ µF
10−9 Ф нанофарад нФ nF
10−12 Ф пикофарад пФ pF
10
−15
Ф
фемтофарад фФ fF
10−18 Ф аттофарад аФ aF
10−21 Ф зептофарад зФ zF
10−24 Ф иоктофарад иФ yF
* применять не рекомендуется      не применяются или редко применяются на практике

Резюмируя информацию о проверке конденсатора

 Как видите, конденсатор это одновременно простой и сложный прибор. Его проявляемые свойства простые, но за их обеспечением стоят высокотехнологичные производственные процессы, применяемые при его изготовлении. При этом измерить и одновременно проверить конденсатор можно лишь прибором способным измерять его емкость.
 А вот косвенно получить подтверждение о работоспособности конденсатора, что станет практически 99% гарантией исправности для не электролитического конденсатора, можно и другими способами.

Как проверить конденсатор, неисправности конденсаторов и их устранение

Рассмотрены возможные неисправности конденсаторов, способы проверки при помощи подручных средств и приборов. Как показывает практика ремонта за последние годы, наибольшее число отказов аппаратуры происходит по вине электролитических конденсаторов. При этом наблюдается снижение числа отказов по вине других компонентов.

Здесь будут перечислены основные виды неисправностей конденсаторов, и способы их выявления. Считается, что основными видами неисправностей конденсаторов являются пробой и обрыв, на самом деле их больше.

Обрыв электролитического конденсатора, снижение емкости

Обрыв характеризуется отсутствием емкости. Если номинальная емкость конденсатора (та, которая должна быть) ниже 20 мкФ, то единственным способом проверки будет измерение емкости. На этот случай желательно иметь мультиметр с функцией измерения емкости. Обычно такие мультиметры способны измерять емкость до 20 мкФ.

Пример мультиметра с измерением емкости из разряда «бюджетной цены» — DT9206A, но есть и масса других. Здесь все ясно, -измеряем емкость, прибором и делаем выводы:

Если емкости нет — конденсатор неисправен, — только выбросить. Если емкость понижена — конденсатор неисправен, и использовать его можно, но не желательно, потому что емкость может и еще снизиться.

Проверить наличие емкости электролитического конденсатора с номинальной емкостью более 20 мкФ в принципе можно с помощью любого мультиметра, на режиме измерения сопротивления. Выбираем предел измерения «200 кОм», сначала замыкаем выводы конденсатора чтобы снять возможно имеющийся в нем заряд, затем размыкаем выводы и подключаем к ним щупы мультиметра. На дисплее появится некоторая величина сопротивления, которая будет расти тем быстрее, чем меньше емкость

конденсатора, и через некоторое время достигнет «бесконечности». Это происходит потому что, в процессе зарядки емкости конденсатора ток через конденсатор снижается, а сопротивление, которое мультиметр определяет по функции обратной току, соответственно, растет. У полностью заряженного конденсатора сопротивление будет стремиться к бесконечности.

Если все именно так и происходит, значит, емкость у конденсатора имеется. Если же сразу «бесконечность» — увы, у конденсатора обрыв, и его можно только выкинуть. Измерить емкость электролитического конденсатора при помощи омметра в принципе то же можно.

Но весьма необычным способом. Кроме мультиметра для этого потребуется секундомер, лист бумаги, карандаш и большая кучка заведомо исправных конденсаторов разных емкостей.

Нужно расположить эти конденсаторы в порядке возрастания емкости и измеряя их сопротивление омметром, как написано выше, замерять секундомером сколько времени у каждого из них уходит от начала измерения до «бесконечности» сопротивления. Затем, эти данные записать в виде таблицы. При этом, не забыв указать на каком пределе измерения сопротивления данные были получены.

Теперь, чтобы определить емкость электролитического конденсатора, нужно измеряя его сопротивление мультиметром, определить секундомером сколько уйдет времени на достижение «бесконечности». А затем по этой таблице определить примерно емкость. Не забывайте перед каждым измерением разряжать конденсатор, временно замыкая его выводы.

Данный способ годится только для электролитических конденсаторов номинальной емкостью более 20 мкФ. У конденсаторов меньшей емкости процесс нарастания сопротивления до «бесконечности» будет происходить слишком быстро, — вы его просто не заметите.

Пробой электролитического конденсатора

Практически, пробой это замыкание внутри конденсатора. Классический пробой легко определяется омметром, потому что прибор либо показывает ноль сопротивления, либо некоторое небольшое сопротивление, которое не увеличивается или немного увеличивается, но не достигает «бесконечности».

Пробой можно определить и без приборов по внешнему виду конденсатора. Дело в том, что при пробое электролитического конденсатора внутри него электролит вскипает и выделяется газ. На верхушке корпуса современных электролитических конденсаторов есть крестообразные насечки, которые при избытке давления внутри конденсатора раскрываются, выбухают.

Внешне это очень заметно, особенно на фоне рядом находящихся исправных конденсаторов.

Впрочем, бывает, что пробой происходит как-то мягко, и «голову» конденсатору не разрывает. В любом случае — разрыв или выбухание насечек говорит о непригодности конденсатора, и его необходимо заменить.

Снижение максимального допустимого напряжения

Есть интересная неисправность конденсатора, при которой с ним происходит обратимый пробой, наступающий при превышении определенного напряжения на его обкладках. Обычно, максимально допустимое напряжение на обкладках конденсатора указано в его маркировке.

Но есть такая неисправность, при которой величина максимально допустимого напряжения снижается. При этом, конденсатор может казаться вполне исправным, -измеритель емкости покажет правильный результат, а сопротивление в заряженном состоянии будет «бесконечным». Но в схеме конденсатор ведет себя так, как будто он пробит.

Здесь дело именно в том, что понизилось максимально допустимое напряжение на обкладках конденсатора. И теперь конденсатор пробивает при значительно более низком напряжении. Но пробой этот обратимый, и при проверке омметром на напряжении ниже напряжения, вызывающего пробой, конденсатор кажется исправным.

Для проверки конденсатора на максимальное напряжение нужен лабораторный источник постоянного тока. Установите на его клеммах минимальное напряжение, подключите к ним испытуемый конденсатор (соблюдая полярность), и плавно увеличивайте напряжение до величины, немного ниже указанной на корпусе конденсатора.

Например, есть конденсатор, у которого на корпусе написано «40V», это значит, что пробоя при напряжении от нуля до 40V быть не должно. И вот выясняется, что уже при напряжении 25V у этого конденсатора начался пробой со всеми признаками, — увеличение тока, нагрев, вскипание. .. даже возможен переход лабораторного блока питания в режим защиты от короткого замыкания.

Все это говорит о том, что конденсатор не пригоден, потому что даже если вы планируете его использовать в цепи, где напряжение не более 25V, нет никакой гарантии, что его напряжение пробоя не опустится в любой момент еще ниже. Такой конденсатор будет вести себя нестабильно, — лучше его не паять в схему.

Увеличение внутреннего сопротивления конденсатора

Физически это выглядит так, как будто последовательно конденсатору подключили резистор. При увеличении данного параметра снижается пиковый ток через конденсатор при его заряде или разряде, вносится задержка в цепи, где этот конденсатор работает.

Данный параметр называется ЭПС (эквивалентное последовательное сопротивление) или в английской аббревиатуре — ESR. Для определения эквивалентного последовательного сопротивления нужен специальный прибор — измеритель ESR.

Андреев С.

Как проверить конденсатор | |

Без конденсаторов, пожалуй, не обходится ни одна электрическая или электронная схема. Этот довольно простой по строению и, в общем-то, нехитрый по принципу своего действия элемент – буквально незаменим. И выход из строя такого миниатюрного «звена» общей цепи вполне способен повлечь и общую неработоспособность всего прибора или устройства.

Многие конденсаторы способны служить десятилетиями, и при этом не потребовать замены. Но время от времени выход из строя или некорректная работа электронной схемы заставляет заниматься поисками «виновника». Подозрение порой падает и на эти элементы цепи. Поэтому необходимо знать, как проверить конденсатор, чтобы убедиться в его пригодности или, наоборот, необходимости замены.

Да и перед проведением электромонтажных работ тоже не мешает заранее проверять элементы, которые будут впаиваться на свое место в плату. В любой партии изделий может быть определенный процент заводского брака. И проще выявить нерабочий конденсатор до его установки, нежели потом искать неисправности по всей схеме.

Основные типы конденсаторов

Буквально несколько минут внимания следует уделить принципам строения и работы конденсаторов, а также разновидностям этих элементов схемы. Так будет проще понять, на чем строится методика проверки их работоспособности.

Итак, конденсатор представляет собой очень распространенный элемент электрической цепи, в котором происходит накопление заряда. Устройство нехитрое – в отличие от многих других элементов здесь нет никаких полупроводниковых переходов. По сути – это всего лишь две значительные по площади токопроводящие пластины (их обычно называют обкладками) равных размеров, разнесенные на небольшое расстояние одна от другой, то есть непосредственного электрического контакта между ними нет и быть не должно. Этот просвет заполняется диэлектрическим материалом.

Принятое условное обозначение конденсатора на схемах как раз очень наглядно показывает принцип его устройства.

Понятно, что в цепи постоянного тока проводимость через конденсатор отсутствует, так как цепь, по сути, разорвана. Но зато на его обкладках накапливается (конденсируется) электрический заряд. И чем больше площадь этих обкладок, тем больший заряд может быть накоплен. Показателем же этих возможностей является величина емкости конденсатора.

Эта физическая величина измеряется в фарадах (F). Один фарад – это способность накопить 1 кулон заряда при разности потенциалов на обкладках в 1 вольт. Но пусть эти «единички» не вводят в заблуждение: на самом деле 1 F – это просто огромный показатель. На деле же приходится иметь дело с куда меньшими величинами:

1 mF = 0.001F = F×10⁻³ — миллифарад;

1 μF = 0.001mF = F×10⁻⁶ — микрофарад;

1 nF = 0.001μF = F×10⁻⁹ — нанофарад;

1 pF = 0.001nF = F×10⁻¹² — пикофарад

Несмотря на общность принципа устройства и действия, по своей конструкции конденсаторы все же могут иметь существенные различия.

Прежде всего, их можно разделить на две большие группы – полярные и неполярные конденсаторы.

  • Для неполярных элементов не имеет никакого значения взаимное расположение их обкладок в общей схеме. Такие конденсаторы выпускаются в следующих основных «обличиях».

Керамические конденсаторы – в качестве разделительного диэлектрического слоя между обкладками применяется керамический состав. Эти элементы характеризуются компактностью, широким диапазоном допустимых рабочих напряжений, дешевизной наряду с довольно высокой надежностью и долговечностью.

Для достижения более высоких показателей емкости требуется увеличивать площадь обкладок. Это достигается свертыванием в рулон (или в «гармошку») двух токопроводящих лент со специальным металлизированным покрытием (или даже лент из алюминиевой фольги) с размещённой между ними диэлектрической прокладкой. По такому принципу устроены бумажные, металлобумажные, слюдяные и пришедшие им на замену серебряно-слюдяные конденсаторы.

К неполярным относятся и мощные пусковые конденсаторы, имеющиеся во многих моделях бытовой техники, оснащенной электроприводами. Они собираются в достаточно габаритном корпусе цилиндрической или кубической формы, имеют обкладки из металлизированной полипропиленовой пленки и заполняются диэлектрическим маслом.

Их не зря называют пусковыми – они способны накапливать очень значительный заряд для выработки мощного пускового импульса и для повышения коэффициента мощности электроустановок. Способны они и сглаживать значительные колебания в системах высокого напряжения.

  • Полярные конденсаторы требуют, как понятно из названия, соблюдения полярности при установке их в схему.

Наиболее распространены на сегодняшний день полярные конденсаторы в алюминиевом цилиндрическом корпусе. Нередко такие элементы именуют еще «электролитическими». Такое название предопределяет тот факт, что свободное пространство между обкладками заполняется специальным электролитом. Диапазон габаритов и электротехнических показателей – очень широкий, но если неполярные компактные конденсаторы чаще всего по ёмкости максимально ограничиваются единицами микрофарад, то у электролитических счет может идти даже на тысячи μF, то есть единицы mF. На три порядка больше!

Шагом вперед стало появление танталовых полярных конденсаторов, у которых соотношение размеров и возможных показателей емкости – намного выше. То есть это оптимальный вариант тех случаях, когда требуется компактность схемы наряду с высокой емкостью. Правда, такие детали значительно дороже, а кроме того – излишне чувствительны к пульсации токов и к превышениям допустимых напряжений, которые часто выводит их из строя.

Здесь были рассмотрены далеко не все формы выпуска конденсаторов, но принцип их строения, независимо от внешности, остается тем же.

Какие неисправности могут случиться в конденсаторе

Прежде чем учиться искать неисправности конденсатора, необходимо разобраться, в чем же они могут заключаться. Иными словами – нужно знать, что искать.

Итак, полный выход из строя или неправильная работа этого элемента схемы может выражаться в следующем:

  • Пробой между обкладками конденсатора. Обычно вызывается превышением допустимого напряжения на выводах. По сути, участок цепи, который должен «разрываться» конденсатором, получается замкнутым.
  • Обрыв между выводом конденсатора и обкладкой. Может случиться из-за вибрационного или иного механического воздействия, от превышения допустимого напряжения. Нельзя исключить и производственный брак. На деле получается, что конденсатор в схеме попросту отсутствует – на его месте банальный разрыв цепи.
  • Повышенный ток утечки – в связи с потерей диэлектрических качеств разделяющего обкладки слоя происходит «перетекание зарядов». Конденсатор не в силах сохранять полученный заряд достаточное для его корректной работы время.
  • Недостаточная емкость конденсатора. Может вызываться повышенным током утечки или же опять, чего греха таить, производственным браком. В результате схема, в которую включен такой конденсатор, работает некорректно, неустойчиво, или вовсе становится неработоспособной.
  • Для электролитических полярных конденсаторов выделяют еще один возможный дефект – это превышение эквивалентного последовательного сопротивления ЭПС (ESR). Как известно, такие конденсаторы, работая в схемах с высокочастотными токами, способны «фильтровать» постоянную составляющую и пропускать частотный сигнал. Но этот сигнал может «подавляться» повышенным ЭПС, по аналогии с обычным резистором, значительно снижая его уровень. Что, кстати, одновременно ведет и к нагреву таких элементов схемы.

ЭПС складывается из нескольких факторов:

— обычное активное сопротивление проволочных выводов, обкладок и точек их соединения.

— сопротивление, вызванное неоднородностью диэлектриков, наличием примесей или влаги.

— сопротивление электролита, которое способно изменяться (нарастать) по мере испарения, высыхания, постепенного изменения химического состава.

Для ответственных схем показатель ЭПС имеет очень важное значение. Но, к сожалению, именно эту величину оценить и сравнить с допустимой табличной без использования специфических приборов – невозможно.

Справедливости ради надо сказать, что некоторые пытливые мастера самостоятельно заготавливают приборы-приставки для оценки ESR и используют их в связке с самыми обычными цифровыми мультиметрами. При желании в интернете можно отыскать немало схем подобных приставок.

Пример таблицы допустимых значений эквивалентного последовательного сопротивления (в омах – Ω) для электролитических конденсаторов различных номиналов емкости (μF) и напряжения (V):

  10 V 16 V 25 V 35 V 50 V 63 V 100 V 160 V 250 V 350 V 450 V
1 μF 2. 1 2.4 4.5 4.5 8.5 9.5 8.7 8.5 3.6
2.2 μF 2.0 2.4 4.5 4.5 2.3 4.0 6.1 4.2 3.6
3.3 μF 2.0 2.3 4.7 4.5 2.2 3.1 4.6 1.6 3.5
4.7 μF 2.0 2.2 3.0 3.8 2.0 3.0 3.5 1.6 5.7
10 μF 8.0 5.3 2.2 1.6 1.9 2.0 1.2 1.4 1.2 6.5
22 μF 5.4 3.6 1.5 1.5 0.8 0.9 1.5 1.1 0.7 1.1 1. 5
33 μF 4.3 2.0 1.2 1.2 0.6 0.8 1.2 1.0 0.5 1.1
47 μF 2.2 1.0 0.9 0.7 0.5 0.6 0.7 0.5 0.4 1.1
100 μF 1.2 0.7 0.3 0.3 0.3 0.4 0.15 0.3 0.2
220 μF 0.6 0.3 0.25 0.2 0.2 0.1 0.1 0.2 0.2
330 μF 0.24 0.2 0.25 0.1 0.2 0.1 0.1 0.1 0.2
470 μF 0.24 0.18 0.12 0. 1 0.1 0.1 0.1 0.1 0.15
1000 μF 0.12 0.15 0.08 0.1 0.1 0.1 0.1 0.1 0.1
2200 μF 0.12 0.14 0.14 0.1 0.1 0.1 0.1 0.1 0.1
3300 μF 0.13 0.12 0.13 0.1 0.1 0.1 0.1 0.1 0.1
4700 μF 0.12 0.12 0.12 .01 0.1 0.1 0.1 0.1 0.1

Как проводится проверка конденсаторов

Первый шаг – выбраковка по возможным внешним признакам

Если при некорректной работе или при полной неработоспособности схемы подозрение падает на конденсаторы, разумно будет первым делом произвести внимательный визуальный осмотр этих элементов. Не исключены внешние признаки, которые ясно дадут понять о возникших проблемах.

Аналогичную визуальную «ревизию» стоит проводить и при монтаже схемы, тем более в том случае, если для ее сборки используются радиодетали, уже бывшие в употреблении. Кстати, и среди абсолютно новых нет-нет, да и встречаются явно бракованные.

Обычно сразу становятся заметны конденсаторы с пробоем – это выражается в потемнении, вздутии, прогорании или растрескивании керамического корпуса. Понятно, что такие элементы подлежат безусловной замене, и даже не стоит терять время на их дальнейшую проверку – лучше сконцентрировать свое внимание на поиске возможных причин, приведших к таким последствиям.


Даже если ставится новый керамический конденсатор, но он уже  имеет трещины или сколы на корпусе, то его лучше сразу отложить в брак – не столь высока его стоимость, чтобы закладывать в схему «мину замедленного действия». Разумнее поставить полностью исправный и неповреждённый внешне элемент.

Пробои чаще встречаются на неполярных конденсаторах или на танталовых полярных (они очень чувствительны к превышениям напряжения).

Явными признаками выхода из строя, или же состояния, близкого к критическому, хорошо сигнализируют  электролитические полярные конденсаторы. Это обусловлено самой особенностью их конструкции.

При превышении допустимого напряжения или же при изменении полярности на отводах внутри «бочонка» резко активизируются химические реакции, сопровождающиеся перегревом электролита и его испарением. Это может привести просто к пересыханию конденсатора, то есть к потере им своей номинальной емкости и повышению тока утечки. Но нередко увеличение давления внутри алюминиевого корпуса заканчивается и его разрывом.

Чтобы свести к минимуму вероятность поражения соседних элементов схемы разорвавшимся электролитическим конденсатором, производители предусматривают утонченную верхнюю «крышку» цилиндра, на которую, кроме того, наносятся насечки в виде креста или звездочки. Таким образом, искусственно создаётся «слабое звено» корпуса, чтобы в случае взрыва (прорыва паров электролита) он был направлен вверх.

Но еще до этой критической ситуации конденсаторы начинают «сигнализировать» о скором «окончании своей карьеры» вздутием этой ослабленной стенки. По этому внешнему признаку следует сразу, не откладывая, производить выбраковку и замену элементов схемы. Проводить дополнительные проверки таких конденсаторов – вряд ли имеет смысл.

Правда, следует проявлять внимательность, и обращать внимание еще на один признак. Случается, что даже при отсутствии деформации верхней стенки цилиндра конденсатора, превышение давления приводит к выжиму нижней диэлектрической пробки, через которую проходят отводы. Встречается такое не столь часто, но тем не менее…

Итак, если заметны явные внешние признаки выхода конденсатора из строя, не стоит тратить время на его последующую более тщательную проверку – даже если показатели будут в пределах, вроде бы, нормы, последующее использование все же крайне нежелательно.

Но в том случае, когда никаких признаков нет, но подозрения из-за неработоспособности схемы падают именно на конденсатор, его следует проверить доступными способами. Для этого прежде всего они выпаивается их схемы.

Многие спрашивают, а возможна ли проверка конденсатора без выпаивания с платы? Да, некоторые способы или хитрости на этот счет имеются, но они возможны далеко не всегда, и зачастую не дают достоверной картины. Подробнее мы на этом остановимся чуть ниже. Но для качественной проверки, не имея в распоряжении специальных приборов, элемент все же придется демонтировать.

Проверка конденсатора с помощью  мультиметра

В распоряжении домашнего мастера – неспециалиста в области электроники, как правило, может иметься только обычный мультиметр. Но определенную диагностику и выбраковку вышедших из строя конденсаторов можно провести и с его помощью.

Проверка с помощью омметра

Чаще всего первым шагом производится проверка конденсатора на пробой или обрыв с помощью омметра. Такая «ревизия», по сути, является косвенной, но все же может показать явные неполадки, то есть провести выбраковку. Правда, есть нюансы, которые зависят и от типа конденсатора, и от его номинальной емкости.

Любой конденсатор не должен пропускать постоянный ток. То есть – обладать очень высоким сопротивлением. Возможный ток утечки может быть – это зависит от качества диэлектрического разделительного слоя между обкладками, но в идеале – он настолько мал, что может не учитываться.

То есть при замере сопротивления между выводами конденсатора должно получиться очень высокое значение. Для рабочих неполярных элементов оно лежит в пределах выше 2 МОм.

Значит, мультитестер должен быть переведен в режим работы омметра на максимальном диапазоне. У наиболее распространенных моделей – это как раз и составляет предел измерений в 2000 кОм = 2 МОм.

Перед проверкой любого конденсатора его следует «очистить» от возможного остаточного заряда. Для элементов небольшой емкости и с невысокими показателями напряжения это делается обычным перемыканием выводов с помощью отвертки, пинцета, щупа и т.п.

Для разрядки конденсаторов ёмкостью более 100 μF, и в особенности – с рабочими напряжениями свыше 50 вольт, перемыкать контакты следует через резистор сопротивлением порядка 5÷20 кОм и мощностью не менее 1 Вт. В противном случае можно получить довольно мощную искру, что небезопасно. Перемыкание с помощью резистора проводят в течение двух-трех секунд для полной разрядки конденсатора.

Если проверяется неполярный конденсатор, то как уже говорилось, его сопротивление должно быть не менее 2 MОм. Если прибор типа DT установлен на максимальный предел измерений в 2000 кОм, то на дисплее следует ожидать единицы в крайнем левом разряде, говорящей о том, что цепь, по сути, разомкнута, то есть измеряемое значение лежит выше максимальной установленной границы. У мультиметров другого типа может быть и иная индикация отсутствия проводимости – например, буквенные символы «OL».

В любом случае, если дисплей показывает или полное отсутствие проводимости, или очень высокий показатель сопротивления (более 2 МОм) то можно с уверенностью говорить, что пробой не выявлен, а ток утечки если и есть – то в допустимых пределах.

В распоряжении автора статьи – мультиметр ZT102, в котором реализовано автоматическое определение пределов измерений. то есть достаточно просто установить режим работы на омметр, а единицы измерения прибор определит и покажет самостоятельно. Попробуем проверить на пробой керамический конденсатор ёмкостью 4700 pF = 4.7 nF

Мультиметр устанавливается в режим измерения электрического сопротивления.


После подключения конденсатора к щупам (полярность в данном случае не имеет никакого значения) на дисплее изменений не отмечено – все те же символы, говорящие об отсутствии проводимости.

Вывод – полного пробоя или недопустимо высокого тока утечки однозначно нет.

К сожалению, такая проверка не дает никакого вразумительного ответа, если ли обрыв на этом конденсаторе (обрыв характеризуется точно такими же показаниями дисплея). Просто ток, необходимый для зарядки столь невысокой емкости, настолько незначителен, а сама зарядка происходит так быстро, что мультитестер не успевает на это прореагировать изменением показаний.

Так что подобный метод на неполярных конденсаторах малой емкости, менее 1 μF, и с использованием приборов с невысокими пределами измерений, не дает однозначного ответа о полной исправности элемента. И для полноценной картины не обойтись без измерения емкости.

Теперь, для сравнения, посмотрим на проверку омметром неполярного конденсатора с более высоким показателем емкости – 1 μF.




Вот в этом случае можно смело констатировать, что и пробой отсутствует (заряженный конденсатор не проводит ток), и обрыва точно нет, так как мы наблюдали за процессом зарядки.

Справедливости ради заметим следующее – у показанного мультиметра предел измерений электрического сопротивления ограничивается 60 мегаомами. Именно это обстоятельство, скорее всего, и позволило наблюдать процесс зарядки этого сравнительно небольшого по емкости конденсатора. Был бы предел в 2 МОм – скорее всего, весь этот замер уложился бы в доли секунды, и стал практически незаметным. Ну что ж – явный плюс приборам с расширенным диапазоном.

Теперь проверим омметром полярные электролитические конденсаторы. Принцип не меряется. Правда, при использовании мультиметров с выделенными диапазонами рекомендуется установить предел примерно в 200 кОм. Дело в том, что для многих подобных конденсаторов считается нормальным сопротивление утечки более 100 кОм, для некоторых, наиболее качественных, заявляемый допустимый предел – 1 МОм. Так что в большинстве случаев если будет достигнуто сопротивление в 200 кОм  —  можно судить об отсутствии пробоя, обрыва и пригодности такого конденсатора к работе. Впрочем, на всякий случай можно установить тот же предел в 2000 кОм и даже, если не жаль элементов питания мультитестера – попытаться  дождаться полной зарядки.

Попробуем поэкспериментировать с электролитическими конденсаторами разных номиналов емкости, применяя мультиметр ZT102, то есть с «плавающим» пределом измерений сопротивления.

Первым проверим конденсатор с номиналом 10 μF. Внешне на нем нет никаких признаков неисправностей.

То, что к выводам конденсатора в демонстрируемом примере припаяны проводки – никого не должно вводить в заблуждение. Если длина выводов позволяет проводить измерения напрямую щупами или зажимами-«крокодилами», то никакие удлинения не нужны. А в данном случае проводки припаяны только для того, чтобы освободить руки во время замера для фотографирования. При всех достоинствах этого мультитестера есть у него и недостаток – не предусмотрена отдельная контактная панель для проверки конденсаторов.

Разный цвет припаянных проводков – чтобы не перепутать полярность, так как здесь это уже имеет значение. Черный измерительный провод (СОМ) мультитестера должен идти на «минус» конденсатора, красный, соответственно, на «плюс».

Подключаем щупы к конденсатору.

Показатели на дисплее довольно быстро, буквально за секунду, пересекли рубеж в 1 мегаом и продолжают повышаться.

Рост показателей сопротивления, в отличие от неполярных конденсаторов, не столь стремительный. При выходе на 20 мегаом решено проверку закончить – и без того понятно, что ни обрыва, ни пробоя, ни значимого тока утечки нет.

Вторым на очереди – конденсатор с номиналом 470 μF. Если приглядеться к нему, то явно видно начинающееся вздутие крышки.

По идее – его и проверять-то не стоит, но все-таки посмотрим, в чем окажется выраженной его уже заметная внешне дефектность.

Поначалу проверка шла «штатным образом» — сопротивление нарастало с сотен килоом до 5. 7 МОм. Но, в отличие от ранее проверяемых элементов, затем запустился обратный процесс – сопротивление стало неуклонно снижаться.

Это уже явно говорит о нарастании тока утечки. Как знать, может утечка лежит пока в допустимых пределах, но признак явно тревожный. Тем более что снижение сопротивления не останавливается – просто опыт прекращен, чтобы не садить впустую питание мультиметра.

То есть вздутие конденсатора уже не прошло даром – дефект явно имеется. Дополнительно проверим этот элемент, когда перейдем к измерению емкостей.

Наконец, самый большой по емкости из взятых на проверку электролитический конденсатор – номинал в 2200 μF.

Показания на дисплее стартовали с уровня примерно в 50 кОм, но стабильно и довольно быстро растут — происходит зарядка конденсатора, а емкость у него весьма значительная. Вскорости показания превышают 500 кОм, и в районе 600 кОм стабилизируются.

Что ж, значение сопротивления достаточно велико и вполне входит в допустимые пределы для электролитического конденсатора столь высокой ёмкости. А стабильность показания на пике говорит и о стабильности тока разрядки, который также, по все видимости, не выходит за рамки дозволенного. Предварительный вывод: конденсатор в исправном состоянии – нет ни пробоя, ни обрыва, ни чрезмерного тока утечки.

Проверить конденсаторы измерением их сопротивления вполне можно и стрелочным (аналоговым) тестером. Кстати, там этот процесс выглядит даже более наглядно. При подключении тестируемого элемента стрелка обычно сначала отклоняется вправо, а затем начинает движение в сторону увеличения значения, то есть к левому краю, к «бесконечности».

В остальном же принцип проверки никак не меняется. А наглядность подобной «ревизии» конденсаторов нередко у некоторых мастеров делает именно такой способ даже более предпочитаемым.

Проверка конденсаторов функцией измерения емкости

Итак, косвенная проверка с помощью омметра способна в некоторых случаях сразу обнаружить явно непригодные к дальнейшему использованию конденсаторы. Например, результаты измерений указывают на явный пробой между укладками или чрезмерно низкие показатели сопротивления. Но часто картина остается неполной – элемент попадает «под подозрение», но «приговор» выносить вроде бы еще нет оснований, так как налицо только косвенные признаки неисправности.

Кстати, в подобных случаях иногда выручает «сравнительная экспертиза». То есть если имеется заведомо исправный конденсатор с точно таким же номиналом, можно провести сравнения полученных значений сопротивления с вызывающим сомнения элементом. По идее, при испрвности они должны быть очень близки между собой.

Но опять же, например, диагностировать обрыв на конденсаторе малой емкости – практически невозможно. Показатели омметра мгновенно уходят в «бесконечность», что свойственно и для отсутствия пробоя.

Единственно действительным достоверным методом оценки в таких случаях видится замер емкости конденсатора. Для этого используются или специальные приборы для проверки конденсаторов (некоторые из них помимо емкости позволяют оценить и ESR), или мультиметры, в которых имеется такая функция.

В моем мультиметре ZT102 такая функция реализована, причем, тоже с «плавающей запятой», то есть не требующая установки единиц измерения и диапазонов – все это происходит автоматически. Поэтому попробуем проверить все те конденсаторы, которые ранее тестировались омметром – теперь уже на показатели ёмкости.

Начнем опять с неполярных конденсаторов.

Если вспомнить проверку омметром, то самый маленьким из тестируемых был керамический конденсатор 472. Что означает, согласно принятой маркировке, 47 pF × 10², то есть 4700 pF или 4,7 nF. Проверка сопротивления дала положительный результат, но не исключила возможности обрыва. Посмотрим, что покажет замер емкости.

Мультиметр переводится в соответствующий режим. На этом приборе, кстати, режим измерения емкости находится на том же положении переключателя, что и режим омметра, и выбирается кнопкой «SELECT».

Проверяется обычный керамический конденсатор, так что полярность роли не играет.

Значение выведено очень быстро (сказывается малая емкость), прибор сам определил и вывел на дисплей единицы измерения – нанофарады, и показал значение — 4.59 nF. Показания довольно стабильные, с очень незначительными колебаниями вверх-вниз. Не в «самое яблочко», но результат очень близок к указанному номиналу.

Можно констатировать что этот конденсатор – абсолютно «здоровый» и пригоден для дальнейшего использования.

Вторым по очереди стоит конденсатор емкостью в 1 μF. Как мы помним, его проверка омметром дала основания исключить и пробой, и обрыв. Остается выяснить его реальную емкость. Подключаем щупы к выводам конденсатора (без соблюдения полярности).

На дисплее, после небольшой паузы – 983,5 nF, что равно 0,98 μF. Опять – показатель емкости не идеально точен с номиналом, но очень близок к нему. И что важно – стабилен.

Конденсатор следует признать полностью исправным

Далее – тройка полярных электролитических конденсаторов. Проверяем их в порядке по нарастанию емкости. Здесь, понятно, уже требуется соблюдение полярности подключения щупов.

Конденсатор номиналом 10 μF дал при проверке значение 10,2 μF практически без колебаний в ту или иную сторону. Вопросов к нему – никаких нет.

Следующий – тот самый проблемный конденсатор номиналом 470 μF с признаками вздутия корпуса и повышенного тока разряда. Что покажет измерение емкости?

Так и есть – имеются явные дефекты и в этом вопросе:

Даже первичные показания прибора сразу дают понять, что измеренная емкость практически на четверть ниже номинала – всего 329 μF. Но и это еще не всё…

Показатель на дисплее нестабилен – имеется тенденция к снижению емкости, причем  довольно быстрому. Уже через несколько секунд значение упало до 309 μF и продолжает уменьшаться. Дальнейший замер – совершенно излишен, так как картина неисправности конденсатора вырисовалась в полной ясности.

Это лишнее подтверждение тому, что попытки продолжать использовать электролитические конденсаторы с признаками вздутия корпуса – совершенно бесплодны. Да и на их тестирование, повторимся, даже жалко тратить время – такие детали уже отслужили свое и подлежат безусловной утилизации. Иначе – жди или некорректной работы схемы, или ее полного выхода из строя, или, что еще «веселее» — «фейерверка» со взрывом корпуса.

Остался последний конденсатор – емкостью 2200 μF. Внешне и по результатам проверки омметром он не вызывал беспокойства.

Проведенный замер показал, что с конденсатором – все в порядке, если не считать несколько завышенной его емкости. На дисплее высветилось 2,489 mF = 2489 μF – вполне укладывается в допустимые рамки (обычно допустимые отклонения для емкости оцениваются в ± 15%). Но зато измеренное значение стабильно, без тенденции к увеличению или снижению.

Вывод — конденсатор во вполне пригодном к дальнейшему использованию состоянии.

Позволим себе маленькую ремарку.

Показанная последовательность проверки, то есть сначала омметром, а затем измерением емкости, вовсе не является обязательной. Измерением сопротивления просто демонстрировался способ, которым во многих случаях можно выявить явно неисправный элемент, если отсутствует прибор контроля емкости. Но, как мы помним, достоверность такой проверки бывает и неполной.

То есть в том случае, когда имеется возможность замера емкости, начинать следует прямо с него. Он однозначно покажет работоспособность конденсатора по всем пунктам – в случае обрыва, пробоя или большой утечки емкость или просто не поддастся измерению, или ее показатель будет очень далек от номинала, или, как было показано в рассмотренном примере, индицируемое значение будет нестабильным, с тенденцией к быстрому снижению.

Косвенная проверка конденсатора вольтметром

Эта проверка со вполне допустимой долей достоверности может показать, насколько хорошо конденсатор накапливает и удерживает полученный заряд. Правда, она возможна при довольно высоких показателях как емкости, так и напряжения, иначе используемый «визуальный подход» к оценке работы элемента может стать просто незаметным для восприятия.

Суть метода заключается в том, что вначале конденсатор следует зарядить от какого-то внешнего источника питания. Причем, рекомендуется, чтобы напряжение этого источника было примерно вдвое ниже указанного на конденсаторе предела. Скажем, для конденсатора, на котором указан предел в 25 вольт вполне подойдет блок питания на 12 вольт.

Обычно для зарядки хватает нескольких секунд. Кстати, пока идет зарядка будет нелишним для контроля проверить на клеммах источника питания, какое же точно напряжение подается на обкладки конденсатора.

После выполнения зарядки источник питания отключается. Мультитестер должен быть переведен в режим измерения постоянного напряжения в предполагаемом диапазоне (например, 20 вольт). Буквально через несколько секунд касаются щупами выводов конденсатора. Здесь важно проявить внимательность, так как главную ценность будет представлять показание вольтметра, снятое именно в момент первого касания – это значение должно быть максимально близким с напряжением, подаваемым при зарядке. Затем, естественно, по мере разрядки конденсатора через мультиметр, оно будет падать. Скорость его разрядки зависит от показателя емкости и от значения эквивалентного последовательного сопротивления (ЭПС).

Если первичное показание слишком далеко от «эталона» — это может говорить о слишком большом токе утечки и малопригодности конденсатора к нормальной работе.

Впрочем, такой способ все же таит в себе и субъективную составляющую, зависящую от личного восприятия быстро изменяющихся показаний. То есть говорить о его полной объективности – сложно. Хотя явный дефект он, пожалуй, выявить поможет. А в сомнительных случаях все же лучше изыскать возможность полноценной проверки емкости конденсатора.

«Народный» способ – проверка конденсатора коротким замыканием

К такому методу зачастую прибегают для «проверки» мощных, в том числе – пусковых конденсаторов, работающих с напряжениями свыше 200 вольт.

Смысл заключается в зарядке конденсатора, часто – просто от сети переменного напряжения 220 вольт. А затем — его разрядкой путем короткого замыкания выводов отвёрткой или отрезком изолированного провода. При замыкании возникает мощная искра, говорящая о том, что конденсатор способен накапливать нешуточный заряд.

Сразу будет сделана оговорка – не зря слово «проверка» выше было взято в кавычки. Автор этой публикации ни в коем случае не рекомендует выполнять подобное тестирование, особенно тем людям, кто делает только первые шаги на поприще электротехники.

  • Во-первых, это крайне небезопасно. При малейшей неосторожности можно получить очень чувствительный, а иногда – и весьма опасный для здоровья электрический удар. Особую опасность представляет случайное замыкание контактов заряженного конденсатора обеими руками. Траектория тока «из руки в руку» проходит через наиболее уязвимую область тела человека, через сердце, что порой заканчивается очень печально.
  • А во-вторых, объективной картины работоспособности конденсатора таким путем все равно получить невозможно. Признайтесь, сможете ли вы отличить искру, вызванную разницей потенциалов в 200 вольт, от искры, для которой потребовалось всего 100 вольт? Вряд ли. Так что говорить о полной пригодности, о полноценной емкости и допустимой утечке – все же преждевременно. Так стоит ли «огород городить»? Единственное, на что способна такая проверка — выявить совершенно неисправный конденсатор.

Можно ли проверить конденсатор, не выпаивая его с платы?

Для полноценной проверки конденсатора, уже стоящего в схеме, его все же рекомендуется выпаять из платы. Дело в том, что другие элементы схемы способны оказывать влияние на измеряемые показания, и картина получатся явно недостоверной.

Понятно, что лишний раз заниматься выпаиванием конденсатора никому не хочется, что и вызывает вынесенный в заголовок подраздела вопрос.

Однозначного ответа нет. Если точнее, то существует несколько методов, которые могут дать определенный эффект, но не всегда они просты и оправданы.

  • Некоторые современные приборы, предназначенные именно для тестирования конденсаторов, сразу разрабатывались с учетом возможности проверок без проведения демонтажа элементов схемы. Если есть возможность воспользоваться подобным тестером – то это существенно упрощает решение вопроса.

Поднаторевшие в радиоэлектронике мастера зачастую создают некое подобие таких приборов и самостоятельно. Причем, охотно делятся и разработанными схемами, и опытом их эксплуатации. Например, ниже показана одна из таких схем с кратким ее описанием – возможно, кто-то возьмет себе на заметку.

Если ничего из выше перечисленного нет, придётся обходиться другими мерами.

  • Конденсатор можно выпаять частично, то есть одним выводом. После этого – провести проверку мультиметром. Правда, получается это  далеко не всегда, так как в большинстве случаев эти детали изначально впаиваются с «низкой посадкой», а с электролитическими конденсаторами такой подход и вовсе невозможен.
  • Одним из путей, когда выпаивание видится трудноосуществимым, может стать «изоляция» конденсатора на плате подрезкой дорожек, идущих к соседним элементам схемы.

Метод, конечно, «варварский», особенно в том случае, если идет поиск неисправного элемента – эдак можно и всю плату «перепахать». Кроме того, если плата – не с односторонней печатью, то к такому способу и вовсе не стоит прибегать.

  • Возможно, если выпаивание конденсатора сопряжено с определенными сложностями, проще «поднять ножки» расположенных с ним в последовательной цепи элементов, например, резисторов. Так будет устранено их влияние на тестируемый элемент.
  • Наконец, есть еще один способ убедиться в необходимости замены неработающего конденсатора. Заключается он в том, что непосредственно к выводам детали, работоспособность которой вызывает сомнения, параллельно припаивается новый конденсатор точно такого же номинала, но заранее проверенный и гарантированно рабочий. Естественно, если это полярный конденсатор, то с соблюдением правильного расположения «плюса» и «минуса».

После этого проводится тестовый запуск схемы (устройства). Если заметны улучшения, или работоспособность полностью восстановлена – можно провести выпаивание старого конденсатора и монтаж нового. Если же никаких позитивных изменений не последовало – следует продолжить поиск неисправности в ином месте, так как вряд ли именно исследуемый конденсатор послужил причиной неполадок.

Завершим сегодняшнюю публикацию демонстрацией видео, в котором также речь идет о неисправностях конденсаторов и возможных способах их выявления.

Видео: Какие неисправности случаются в конденсаторах, и как их выявить.

Как проверить пусковой конденсатор. Как проверять конденсаторы мультиметром?

Причиной поломки электротехники часто является выход из строя конденсатора. Для проведения ремонта нужно знать, как проверить конденсатор мультиметром. Из инструментов еще потребуется паяльник, поскольку деталь придется выпаивать из платы.

Полярные конденсаторы легко проверить в режиме омметра. Если сопротивление детали бесконечно большое (горит единица в левом углу), это означает, что произошел обрыв.

Тестирование емкости конденсатора

Электролитический конденсатор со временем высыхает, и его емкость изменяется. Чтобы ее измерить, нужен специальный прибор. Как проверить электролитический конденсатор мультиметром? Прибор подключается к детали, и переключателем выбирается необходимый предел измерения.

При появлении на индикаторе сигнала о перегрузке, инструмент переключается на меньшую точность. Аналогично измеряется емкость неполярных конденсаторов.

Виды неисправностей конденсаторов

  • Емкость снизилась по причине высыхания.
  • Повышенный ток утечки.
  • Выросли активные потери в цепи.
  • Пробой изоляции (замыкание обкладок).
  • Обрыв внутри между обкладкой и выводом.

Визуальный контроль конденсаторов

Неисправности возникают из-за механических повреждений, перегрева, скачков напряжения и др. Чаще всего наблюдается выход из строя конденсатора по причине пробоя. Его можно увидеть по следующим дефектам: потемнению, вздутию или трещинам. У отечественных деталей при вздутии может произойти небольшой взрыв. Зарубежные конденсаторы защищены от него крестовидной прорезью на торце детали, где происходит небольшое вздутие, различимое глазом. Деталь с данной неисправностью может иметь нормальный вид, но при этом быть неработоспособной.

Для проверки элемент выпаивается из платы, иначе протестировать его невозможно. Проверку можно сделать по карте сопротивлений на плате, но для конкретной модели она не всегда имеется под рукой, даже при сервисном обслуживании.

Диагностика неисправностей неполярных конденсаторов

У неполярного конденсатора замеряется сопротивление. Если оно имеет величину меньше 2 мОм, здесь налицо неисправность (утечка или пробой). Исправная деталь обычно показывает сопротивление более 2 мОм или бесконечность. При замерах нельзя касаться щупов руками, поскольку будет измеряться сопротивление тела.

Тестирование на пробой также можно проводить в режиме проверки диодов.

Обрыв у конденсаторов малой емкости косвенным методом обнаружить невозможно. Как проверить емкость конденсатора мультиметром в подобной ситуации? Здесь нужен прибор, где есть необходимая функция.

Проверка электролитических конденсаторов

Существуют небольшие отличия, как проверить конденсатор мультиметром в режиме омметра. Полярные конденсаторы проверяются аналогично, но порог измерения у них составляет 100 кОм. Как только устройство зарядится и показание перевалит за эту величину, здесь можно судить о том, что деталь исправна.

Важно! Перед тем как проверить работоспособность конденсатора мультиметром, его следует разрядить путем соединения выводов. Высоковольтные детали из блоков питания подключаются на активную нагрузку, например через лампу накаливания. Если заряд оставить, можно испортить прибор или получить ощутимый разряд, дотронувшись до выводов руками.

К конденсатору подсоединяются щупы, показывающие рост сопротивления у исправной детали. Черный щуп с отрицательной полярностью подключается к минусовому проводнику, а красный — к положительному. На поверхности электролитического конденсатора минус обозначается белой полосой на боковой стороне.

На стрелочных приборах подобную проверку производить удобней, поскольку по скорости перемещения стрелки можно судить о величине емкости. Можно протестировать исправные детали с известными показателями и составить таблицу, по которой приблизительно определяется емкость по показаниям скорости падения напряжения.

После того, как конденсатор зарядится при тестировании (обычно до 3 В), на нем замеряется величина напряжения. Если она составляет 1 В или меньше, деталь нужно заменить, поскольку она не зарядилась. После проверки исправный конденсатор припаивается обратно, но его следует предварительно разрядить, закоротив ножки щупом.

Гарантия на электролитический конденсатор означает, что в течение заданного времени величина его емкости не выйдет за указанные пределы, обычно не превышающие 20 %. Когда срок службы превышен, деталь остается работоспособной, но величина емкости у нее другая, и ее необходимо контролировать. Как проверить конденсатор мультиметром в этом случае? Здесь емкость измеряют специальным прибором.

Обрыв трудно обнаружить с помощью омметра. Его признаком служит отсутствие изменения показаний в режиме омметра.

Как проверить конденсатор мультиметром не выпаивая

Сложность проверки конденсатора без демонтажа заключается в том, что с ним соседствуют такие элементы, как обмотки трансформаторов или индуктивности, обладающие незначительным сопротивлением постоянному току. Измерения можно производить обычным способом, когда рядом нет низкоомных деталей.

Заключение

Домашний мастер должен знать, как проверить конденсатор мультиметром. Для этого существуют прямые и косвенные методы. Не следует забывать о необходимости разрядки конденсатора перед каждым измерением.

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

  • в фильтрах выпрямителей и стабилизаторов источников питания;
  • передают сигналы между каскадами усилительной аппаратуры;
  • на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
  • в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
  • в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.


Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора


Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

  • простые;
  • диэлектрические;
  • с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

  • величину переменного и постоянного тока;
  • напряжение;
  • сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».


Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.


Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.

Конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости.

Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание.

Некоторые радиолюбители используют метод для проверки на плате при помощи зарядки — разрядки конденсатора, меняя полярность перестановкой концов мультиметра или тестера. Сомнительный метод, Я один раз попробовал данным методом воспользоваться и у меня ничего не получилось проверить, потому что в схеме было много других конденсаторов. Рекомендую, если внешним осмотром ничего выявить не удалось, для правильной проверки выпаивать конденсатор.

Помните, что приступая к любым работам с конденсаторами — необходимо перед этим разрядить его выводы. Я для этого использую отвертку с изолированными ручкой, за которую держась необходимо замкнуть контакты конденсатора. Мощные модели во избежания повреждения искровым разрядом металлической части отвертки, лучше разрядить при помощи лампочки накаливания. Необходимо держась за изолированную часть проводов коснуться выводов конденсатора. Лампочка вспыхнет и погаснет, после этого произойдет полный разряд. Но одной лампочкой необходимо только разряжать при рабочем напряжении 220 Вольт, для 380 Вольт- используйте 2 последовательно соединенные между собой лампочки.

Как проверить конденсаторы внешним осмотром

Прежде чем выпаивать со схемы конденсатор сделайте внешний его осмотр. Очень часто визуально неисправность определяется при осмотре электролитических конденсаторов.


Если Вы обнаружили подтеки электролита в нижней части и следы коррозии (левая картинка) или вздутие в области перекрестия сверху (правая картинка), то такие конденсаторы необходимо заменить.

Довольно просто в большинстве случаев удается проверить конденсаторы на 220 Вольт следующим методом:

  1. Проверяем пробником или тестером на отсутствие короткого замыкания внутри конденсатора.
  2. Заряжаем конденсатор от электросети рабочим напряжением с соблюдением мер предосторожности.
  3. Отключаем его от электропитания.
  4. Закорачиваем или подключаем лампочку, как было описано выше- увидели искровой разряд или вспышку в лампочке, значит конденсатор в порядке.

Как проверить конденсатор мультиметром

Конденсаторы бывают полярные и неполярные. К полярным относятся только электролитические. Они впаиваются в схемы только с соблюдением полярности к плюсу плюсовой контакт, к минусу- минусовой контакт. Минус напротив контакта указывается галочкой на золотистой или светлой продольной линии на корпуса конденсатора.

Неполярные- без разницы какими контактами подключать или впаивать в схему.

Перед началом проверки не забываем закоротить выводы. После этого берем мультиметр и переключаем его в режим . У исправного конденсатора сразу после подключения начнется зарядка постоянным током и сопротивление на табло будет минимальным (рисунок 1). Далее сопротивление будет плавно расти пока не достигнет максимально большого значения или бесконечности (рисунок 2).

При неисправности конденсатора:

  • При проверке мультиметром сразу высвечивается бесконечность . Это говорит о том, что внутри конденсатора произошел обрыв.
  • Мультиметр пищит и показывает нулевое сопротивление- в конденсаторе произошел пробой изолятора и возникло короткое замыкание.

В обоих случаях конденсаторы подлежат замене.

Неполярные конденсаторы проверяются гораздо проще. Устанавливаем предел измерения сопротивления на мультиметре Мега Омы и касаемся измерительными щупами контактов конденсатора. У неисправного конденсатора сопротивление будет меньше 2 Мега Ом.

Вы должны учитывать , что большинство моделей тестеров позволяют проверить лишь на короткое замыкание неполярные и полярные конденсаторы номиналом менее 0.25 мкФ.

Как определить емкость конденсатора

Все параметры наносятся на корпусе конденсаторов, для проверки соответствия емкости или если эту величину невозможно прочесть- необходимо воспользоваться мультиметром с функцией измерения емкости «Сх».

Для измерения величины емкости переключите мультиметр в режим Cx с предполагаемым максимальным пределом измерения для данного конденсатора. В некоторых моделях есть специальные гнезда для проверки небольших конденсаторов, в которые вставляются контактные ножки согласно пределам измерения. В других- для этого используются измерительные щупы.


На рисунке показан пример измерения конденсатора на 9.5 Микрофарад, поэтому предел выставлен на 20 Микрофарад.

Не забывайте только перед проверкой всегда разряжать конденсаторы.

Похожие материалы:


Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Проверка конденсаторов

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.


Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.


Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.


Проверка конденсаторов стрелочным тестером Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.


Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».


Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.


Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно замерить емкость стрелочным омметром .
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора . Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением» .
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Рассмотрим, как проверить пусковой конденсатор циркуляционного насоса. По этому принципу исследуются любые пусковые конденсаторы.
Для вращения турбины насоса используется асинхронный двигатель. Что бы запустить якорь, необходимо создать смещение фаз на начальном этапе запуска. Это действие достигается при помощи конденсатора, размещенного на вспомогательной обмотке.
Принцип действия.
Конденсатор состоит из двух параллельно размещенных, относительно друг друга, металлических пластин и соединённых между собой диэлектрической прокладкой. Чем больше площадь пластин, тем значительней его емкость, которая измеряется в микрофарадах, пикофарадах и т. д. При подаче на контакты конденсатора положительного напряжения происходит накопление этой энергии между пластин, а при появлении отрицательного напряжения осуществляется ее отдача в цепь. Так как переменное напряжение состоит из постоянно меняющихся отрицательных и положительных зарядов, благодаря конденсатору достигается выравнивание колебаний в сторону положительного напряжения. Это способствует созданию, на начальном этапе работы асинхронного двигателя, магнитного поля, которое и вращает якорь.
Признаки неисправности.
При поломке или потери емкости конденсатора более, чем на ± 15 % от его номинального значения, в первом варианте циркуляционный насос не запустится, во втором случаи двигатель будет вращаться рывками.
Проверка конденсатора.
Существуют несколько способов проверки конденсаторов. Безопасный способ — для проверки используется специальный прибор для проверки конденсаторов или омметр, и опасный способ – выводы о его работоспособности делаются по разрядке заряженного конденсатора. Так же поломанный конденсатор имеет внешние характерные признаки неисправности: утечка электролита, вздутый корпус. Провести измерение емкости конденсатора специальным прибором не сложно. Для этого, всего лишь, нужно его включить и выставив рычаг на больший чем проверяемый номинал, дотронуться щупами до контактов. После чего сравнить полученное значение с указанной информацией на корпусе.

Если отклонения небольшие (± 15 %), деталь исправна, если значения отсутствуют или ниже допустимого диапазона, тогда пусковой конденсатор следует заменить. Опасный метод мы рассматривать не будем, так как он нарушает технику безопасности при работе с конденсаторами.
Остановимся на косвенном способе определения состояния накопительного устройства при помощи омметра.
Исследование работоспособности конденсатора омметром.
Для проверки работоспособности пускового конденсатора:
1. Отсоедините его контакты от двигателя.
2. Для удобства осуществления замера показаний в некоторых циркуляционных насосах следует разъединить внешнюю крышку и клеммы.



3. Перед проверкой разрядите конденсатор, для этого замкните его контакты, например, отверткой с плоским профилем.
4. Переключите мультиметр в позицию проверки сопротивления на 2000 килоом.
5. Осмотрите выводы на наличие механических повреждений, окисленностей. Некачественное соединение будет отрицательно влиять на точность измерения.
6. Подсоедините щупа к выводам конденсатора и следите за числовыми показателями. Если значения начинают меняться таким образом: 1…10…102…159…1, значит, конденсатор исправен. Цифры могут быть другими, главное, что происходят изменения от 1 до 1. Если значения прибора не изменяются (на дисплеи светится цифра 1) или высвечивается ноль, тогда деталь неисправна. Для повторной проверки, конденсатор следует разрядить и заново повторить пункт № 5.



Предоставленный способ не позволит полноценно провести измерение емкости конденсатора, но зато выявит его состояние без специального прибора.

как проверить электролитический конденсатор

В большинстве случаев устранения и ремонта электрических и электронных устройств мы сталкиваемся с этой проблемой, как проверить электролитический конденсатор? Это хорошо, плохо, коротко или открыто?
Ниже мы представим три метода проверки того, что конденсатор исправен, неисправен, открыт, не работает или короткое замыкание.

Метод 1. Проверьте и протестируйте конденсатор с помощью аналогового мультиметра.
1. Убедитесь, что подозреваемый конденсатор полностью разряжен.
2. Возьмите измеритель AVO.
3. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом).
4. Подключите выводы измерителя к клеммам конденсатора.
5. Обратите внимание на показания и сравните со следующими результатами.
6. Короткие конденсаторы: закороченный конденсатор покажет очень низкое сопротивление.
7.Открытые конденсаторы: открытый конденсатор не будет показывать никакого движения (отклонения) на экране омметра.
8. Хорошие конденсаторы: сначала сопротивление будет низким, а затем постепенно увеличивается до бесконечности. Это означает, что конденсатор в хорошем состоянии.

Метод 2. Тестирование и проверка конденсатора с помощью цифрового мультиметра
1. Убедитесь, что конденсатор разряжен.
2. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм).
3. Подключите выводы измерителя к клеммам конденсатора.
4. Цифровой счетчик на секунду покажет некоторые числа. Обратите внимание на чтение.
5. И сразу же вернется в OL (Open Line). Каждая попытка на шаге 2 будет показывать тот же результат, что и на шагах 4 и 5. Это означает, что конденсатор находится в хорошем состоянии.
6. Если изменений нет, то конденсатор неисправен.


Метод 3. Проверка конденсатора мультиметром в режиме измерения емкости
1. Убедитесь, что конденсатор полностью разряжен.
2. Снимите конденсаторы с платы или схемы.
3. Теперь выберите «Емкость» на мультиметре.
4. Теперь подключите клемму конденсатора к выводам мультиметра.
5. Если показание близко к фактическому значению конденсатора.
6. Тогда конденсатор в хорошем состоянии..
7. Если вы обнаружите значительно меньшую емкость или ее отсутствие вообще, значит, конденсатор мертв, и вам следует его заменить.

Как измерить электролитические конденсаторы

Электролитические конденсаторы часто используются, потому что они обеспечивают относительно большие значения емкости в физически небольшом корпусе. Компактная упаковка возможна, потому что в них используется тонкий диэлектрический слой в сочетании с процессом травления или спекания, что значительно увеличивает площадь пластин и связанную с ними емкость.

Большинство конденсаторов имеют две токопроводящие пластины, разделенные диэлектрическим слоем. (В редких случаях конденсаторы состоят из трех или более пластин, а также существует такая вещь, как собственная емкость.) Емкость является неотъемлемым свойством устройства, электронного оборудования или системы связи или распределения энергии. Емкость обычно не меняется, за исключением варактора, переменного конденсатора или вследствие старения или отказа компонентов. В частности, в отличие от емкостного реактивного сопротивления, которое зависит от частоты, емкость постоянна безотносительно к электрической среде.

Конденсаторы

производятся с соответствующими допусками и имеют маркировку или цветовую кодировку с указанием емкости и рабочего напряжения. Однако поучительно посмотреть на уравнение:

C = ε r ε 0 A / d

где C — емкость в фарадах; A — площадь перекрытия двух пластин в квадратных метрах; ε r — диэлектрическая проницаемость материала между пластинами, безразмерная; ε 0 — электрическая постоянная, фарад / метр; d — расстояние между пластинами в метрах.

Как видите, определяющими показателями являются площадь пластины, расстояние между пластинами и диэлектрическая проницаемость материала, составляющего диэлектрический слой между пластинами. Этот материал — не просто изолятор, предохраняющий пластины от короткого замыкания. Кроме того, он поддерживает близкое расстояние между пластинами, а также является средой, удерживающей электрический заряд, который составляет сущность емкости.

Конструкция алюминиевого электролитического конденсатора с нетвердым электролитом, как описано в Википедии.

Электролитический конденсатор сложнее других типов. Внутренняя пластина и структура диэлектрика ad hoc делают возможной гораздо более высокую емкость в относительно небольшом корпусе. Вместо простого расположения двух параллельных пластин и диэлектрической ленты, обернутой в цилиндр, снабженный осевыми выводами, электролитик не имеет диэлектрического слоя до тех пор, пока не будет приложено формирующее напряжение, после чего он создается в электрохимическом процессе. Этот диэлектрический слой намного тоньше, чем это возможно при использовании традиционных технологий производства, что позволяет использовать емкости в диапазоне высоких микрофарад.

Электролитические конденсаторы существуют во множестве разновидностей, в основном электролитические алюминиевые, танталовые и ниобиевые. Каждый из них доступен в твердой или нетвердой конфигурации. Нетвердый тип используется почти исключительно в невоенных приложениях из-за его умеренной стоимости.

В обычных алюминиевых электролитических конденсаторах в качестве анода используется протравленная алюминиевая фольга. Образующийся диэлектрический слой представляет собой оксид алюминия. Целью травления является создание шероховатой поверхности с большей площадью поверхности, что приводит к увеличению площади пластины и, как следствие, более высокой емкости.Как правило, увеличение емкости в электролитическом конденсаторе двоякое: большая площадь пластины, созданная спеканием или травлением, и более тонкий диэлектрический слой.

Отличительным качеством танталовых конденсаторов является их небольшой размер и вес в сочетании с исключительно высокой емкостью. Как и другие электролиты, танталовый конденсатор изготавливается путем приложения формирующего напряжения к аноду. Танталовые конденсаторы с твердым электролитом появились в 1950-х годах, когда транзисторы стали доминировать практически во всем электронном оборудовании.Танталовый конденсатор хорошо подходил для этих целей из-за своего небольшого размера и высокой емкости, но проблема возникла, когда цена на металлический тантал резко возросла в 2000 году. Промышленность ответила разработкой ниобиевого электролитического конденсатора, в котором использовался электролит из диоксида марганца.

Япония в 1980-х годах была ареной важных разработок в области нетвердых электролитических конденсаторов, внедрения электролита на водной основе для алюминиевых электролитических конденсаторов. Это улучшение позволило получить более проводящий электролит.К сожалению, рынок наводнили некачественные пиратские устройства, и было много случаев взрыва конденсаторов блоков питания в компьютерах и других местах.

Большинство электролитических конденсаторов являются поляризованными устройствами, что означает, что они не допускают обратной полярности. Напряжение на аноде должно быть положительным по отношению к катоду. Твердотельные танталовые конденсаторы могут выдерживать обратную поляризацию в течение короткого времени, но только при небольшом проценте от номинального напряжения.

Некоторые электролитические конденсаторы предназначены для биполярной работы.Эти конденсаторы состоят из двух анодных пластин, соединенных с обратной полярностью. В последовательных частях цикла переменного тока один оксид действует как блокирующий диэлектрик. Это предотвращает разрушение противоположного электролита обратным током.

Одним из особых качеств электролитического конденсатора является тот факт, что электролит также служит катодом. Этот электролит точно соответствует шероховатой поверхности анода. Он разделен только очень тонким диэлектрическим слоем, который обеспечивает высокую емкость в относительно небольшом корпусе.

Следует подчеркнуть, что при работе с электронным оборудованием, содержащим один или несколько электролитических конденсаторов, необходимо позаботиться о том, чтобы должным образом разрядить устройство (а), прежде чем прикасаться к какой-либо части схемы. Это связано с тем, что электролитические конденсаторы часто сохраняют потенциально смертельное напряжение еще долгое время после отключения оборудования. Отключение устройства с помощью отвертки не является хорошей практикой по ряду причин, включая тот факт, что внезапный сильноточный разряд может пробить диэлектрический слой, разрушив компонент.

Предпочтительный метод разряда — использование силового резистора с низким сопротивлением, снабженного изолированными зажимами типа «крокодил». При выполнении такого рода работ рекомендуется надевать высоковольтные перчатки для коммунальных служб (их можно приобрести на Amazon.com примерно за 40 долларов) в качестве дополнительной защиты.

Электролитические конденсаторы хорошо работают, когда требуются высокая емкость и рабочее напряжение на уровне электросети. Они часто находят применение в цепях питания, и когда источник питания выходит из строя, обычно виноват электролитический конденсатор.К счастью, электролитические пробки легко диагностировать. Всякий раз, когда электролитический конденсатор протекает или вздувается, неисправность неизбежна, если она еще не произошла.

Электролитические конденсаторы могут выйти из строя по одной из двух основных причин: обрыв или короткое замыкание. В электролите, который вышел из строя, емкость уменьшается до небольшого значения из-за высыхания электролита. Короткое замыкание электролита приведет к перегоранию предохранителя блока питания, если он есть в оборудовании.

Кроме того, электролитические колпачки известны тем, что со временем развивают последовательное сопротивление, особенно при длительной работе при высокой температуре.Это сопротивление называется ESR, что означает эффективное последовательное сопротивление. Сложно проверить высокое СОЭ на простом оборудовании. В источнике питания высокое значение ESR будет проявляться как большая пульсация, хотя конденсатор будет хорошо тестировать с использованием простого оборудования.

Существует два основных способа проверки конденсаторов: с помощью измерителя LCR или с помощью цифрового вольтметра.

Многие измерители LCR подают выходной сигнал источника сигнала через истоковый резистор на неизвестное устройство Z X и резистор диапазона R r .Усилитель заставляет тот же ток, который течет через неизвестное устройство, течет через R r , приводя соединение неизвестного устройства и R r к 0 В. Напряжения V 1 и V 2 через
неизвестного устройства и по R r R соответственно подключены к селекторному переключателю. Выход коммутатора подключен к дифференциальному усилителю. Действительная и мнимая составляющие сигналов напряжения и тока получаются путем умножения
этих напряжений на прямоугольную волну, когерентную со стимулом (в фазовом детекторе).Это дает выходной сигнал, пропорциональный
синфазной или квадратурной составляющей напряжения. Выходной сигнал поступает на аналого-цифровой преобразователь с двойным наклоном, который считывает MCU. Комплексное отношение напряжения к току равно комплексному сопротивлению
. Другие параметры, такие как L и C, вычисляются математически из скорректированного значения импеданса
.

Измеритель LCR применяет к конденсатору возбуждение синусоидальной волной некоторой выбираемой частоты, затем измеряет напряжение на конденсаторе и ток через него.По ним можно рассчитать емкость. Настольные измерители LCR могут иметь специальные настройки, такие как напряжение смещения постоянного тока, ток смещения постоянного тока и возможность изменять частоту, на которой происходят измерения. Электролитические колпачки необходимо проверять с той частотой, которую они увидят в конечном приложении. Это потому, что их емкость несколько зависит от частоты. Общие частоты измерения LCR: 50/60 Гц, 120 Гц, 1 кГц, 100 кГц и 1 МГц. Большинство измерителей LCR сегодня используют тестовый сигнал переменного тока в диапазоне частот от 10 Гц до 2 МГц.

Измерители

LCR также могут быть настроены на подачу различных уровней сигнала на тестируемый колпачок. Это полезно, потому что электролитические конденсаторы следует испытывать при том напряжении, которое они увидят при фактическом использовании. Поскольку электролитические вещества часто находят применение в цепях питания, подаваемое напряжение может быть порядка сотен вольт.

Цифровые мультиметры

можно использовать для проверки электролитических крышек, если измеритель LCR недоступен. Некоторые DM имеют настройки для измерения емкости. При настройке измерения емкости цифровой мультиметр использует концепцию постоянной времени RC для измерения емкости.Измеритель подает известный ток через известное сопротивление к конденсатору и измеряет, сколько времени требуется для повышения напряжения на конденсаторе. Затем измеритель находит C из отношения постоянной времени.

Однако следует отметить, что измерение емкости DVM происходит на одной частоте, которая не обязательно является частотой, на которой конденсатор будет работать. А измерение емкости DVM не будет проводиться при относительно высоких напряжениях, которые обычно наблюдаются на электролитических конденсаторах.

Также можно проверить электролитические колпачки с помощью цифрового вольтметра, в котором отсутствует настройка измерения емкости. В этой процедуре для вычисления емкости используется тот же метод расчета постоянной времени RC , что и в счетчиках, содержащих настройку емкости. Разница в том, что оператор производит измерение и вычисляет вручную.

Одним из преимуществ ручного тестирования крышек таким способом является то, что измерения можно настроить на высокое напряжение, которое конденсатор будет видеть в реальной жизни.Но будьте осторожны: при высоковольтных испытаниях оператор находится в непосредственной близости от источника высокого напряжения и его выходных клемм. Так что осторожность необходима.

Входное сопротивление DVM обычно находится в диапазоне 10 МОм. Для тестирования крышек лучше всего использовать регулируемый блок питания. Если он установлен на 400 В, DVM будет установлен на диапазон 500 В. (Напомним, что сопротивление цифрового вольтметра изменяется в зависимости от настройки переключателя диапазонов. Измеритель всегда должен быть настроен на диапазон, превышающий напряжение источника питания, поэтому, если конденсатор полностью закорочен, измеритель не будет поврежден.)

Тестируемый конденсатор подключается от положительного выхода источника питания к положительному выводу цифрового мультиметра (соблюдайте маркировку полярности на крышке). Отрицательные клеммы источника питания и DVM подключаются напрямую друг к другу. Затем подключите резистор 220 кОм 2 Вт параллельно измерителю, установив измеритель на правильный диапазон, как описано выше. Включите блок питания. Измеритель на короткое время покажет высокое напряжение, но показания быстро упадут до нуля.

Время возврата к нулю составляет около восьми постоянных времени.Одна постоянная времени в секундах равна R в омах, умноженным на C в фарадах. Если вы используете измеритель с входным сопротивлением 10 МОм и проверяете конденсатор 0,1 мкФ, постоянная времени составляет одну секунду. Если конденсатор исправен, счетчик должен показывать ноль через восемь секунд.

Если вы проверяете электролитический конденсатор, рассчитайте постоянную времени, умножив 220 кОм на емкость в фарадах.

Если крышка полностью закорочена, измеритель считывает выходное напряжение источника питания и остается на нем.Более вероятный исход — негерметичная крышка. В этом случае счетчик будет резко подниматься вверх и падать обратно, но не полностью до нуля. Используя измеритель 10 МОм, ток утечки в микроамперах определяется как I = V / 10.

Если измеритель не достигает высоких значений, это означает, что либо конденсатор открыт, либо емкость слишком мала, чтобы вызвать заметный всплеск. Колпачки в диапазоне от 0,01 до 0,0025 мкФ являются самыми маленькими, которые дают всплеск в зависимости от скорости отклика измерителя.

Если в этом режиме тестирования конденсатор становится немного теплым, значит он теплый снаружи и горячий внутри.Тепло исходит от тока утечки конденсатора. Если в этих условиях ток утечки достаточен для нагрева конденсатора, вероятно, неисправен конденсатор. Лучше не использовать конденсатор с такой утечкой.

Огромные неполяризованные алюминиевые электролитические конденсаторы с металлической пленкой используются для коррекции коэффициента мощности, когда ток отстает от напряжения из-за увеличения количества нелинейных нагрузок. Поскольку нагрузки обычно включаются и выключаются по мере необходимости, часто коэффициент мощности может изменяться.Это особенно актуально для большого объекта, где присутствует множество мощных несинхронных двигателей, большое количество мощных люминесцентных ламп и интенсивная обработка данных. Это основание для автоматической коррекции коэффициента мощности. Он состоит из батареи конденсаторов, которые могут индивидуально переключаться с помощью контакторов. Регулятор контролирует как коэффициент мощности, так и общую подключенную нагрузку, и подключает конденсаторы к сети по мере необходимости, чтобы поддерживать коэффициент мощности выше заданного уровня.

Другое применение электролитических конденсаторов — сглаживание на входе и выходе, если интересующей формой волны является сильный сигнал постоянного тока со слабой составляющей переменного тока.Но следует подчеркнуть, что некоторые электролитические конденсаторы не подходят для высокочастотных цепей из-за мощности, рассеиваемой на паразитном внутреннем сопротивлении, известном как эквивалентное последовательное сопротивление (ESR). Электролитические конденсаторы
также широко используются в качестве фильтров в высококачественном аудиооборудовании для снижения 60-тактного шума от электросети.

Интересной особенностью электролитических конденсаторов является то, что они могут иметь ограниченный срок хранения, часто всего несколько месяцев.При отключении от цепи оксидный слой разрушается. Хорошая новость заключается в том, что его можно восстановить, подав на конденсатор стабильное, медленно увеличивающееся постоянное напряжение.

Checking Caps

Checking Caps

Как проверить алюминиевые электролитические конденсаторы

Введение

Можно написать целую книгу по этой теме, но я собираюсь сосредоточиться на очень ограниченной ситуации — обслуживании обычных потребителей. электроника, включая усилители звука, приемники или видеооборудование.Принципы будут одинаковы для всех видов электроники. но в этих устройствах, как правило, используются конденсаторы аналогичного типа, которые слишком часто выбираются из-за цены, а не качества. Хотя у меня нет статистики, вышедшие из строя конденсаторы, кажется, являются причиной большого количества обращений в сервисный центр.

Написав это, я понял, что конденсаторы можно понять на многих разных уровнях, от практического до чисто математический. Некоторые традиционные аналогии, такие как аналогия с «ведром воды», в лучшем случае вводят в заблуждение.Различные таблицы данных и приложения могут использовать немного другую терминологию. Силовые люди относятся к коэффициенту мощности. Люди говорят об эффективном переключении питания. последовательное сопротивление (ESR). Традиционные инженеры могут использовать тангенс угла потерь или фазовый угол. Производители испытательного оборудования обычно калибруют свои устанавливает коэффициент рассеяния (D). Хорошо, может быть, вы не найдете так много циферблатов в наши дни, но неудивительно, если людей смущает разные точки зрения и терминология.

Следует помнить, что какая бы система единиц измерения ни использовалась, ее можно преобразовать в любую другую систему единиц. Там будет всегда должны быть два числа, которые описывают емкость и неизбежные внутренние потери. Последовательная емкость и коэффициент рассеяния наиболее распространены, но вы также найдете реактивное сопротивление и фазовый угол или несколько неясные G&B потери с точки зрения эффективных последовательностей сопротивление (ESR) стало обычным модным словом в последние годы, но это просто обычный термин сопротивления старых серийных моделей, Rs, который знакомы инженерам с начала 20 века.

Я должен признать, что у меня есть некоторые давние убеждения относительно влияния различных проблем с конденсаторами на схемы. При написании этого Я построил несколько тестовых схем и установил различные заглушки из моей коллекции «дефектных» заглушек, снятых с оборудования за долгие годы. Иногда результаты были неожиданными, и я немного изменил свои взгляды; некоторые из моих советов могут теперь противоречить общепринятым мудрость.

Взгляните на картину в целом

Рассмотрим функцию конденсатора в цепи.Вам нужно знать, что ожидается от конденсатора, чтобы интерпретировать ваши измерения. и решите, достаточно ли исправна крышка или ее необходимо заменить. Конденсаторы фильтра в источниках питания, работающих от сети, обычно 50 или 60 Гц, будут иметь тенденцию к большим значениям, обычно 1000 мкФ или более на ампер выходного тока. С полноволновым мостом пульсации конденсатора будут вдвое превышать частоту сети, 100 или 120 Гц, поэтому высокочастотные потери конденсатора не важны.Колпачок действительно должен выдерживать пульсирующий ток; если потери слишком велики, может произойти внутренний нагрев, что приведет к еще большему старению конденсатора. быстро, что приводит к преждевременному выходу из строя. Отметим, что конденсаторы в бытовой технике, в отличие от промышленного, обычно выбирают чтобы свести к минимуму пульсации и не поддерживать высокие токовые нагрузки или нести высокие пульсации токов. К звуковому оборудованию предъявляются высокие требования на блоке питания обычно прерывистые. Наихудшей угрозой может быть плохая вентиляция; остерегайтесь заблокированных вентиляционных отверстий грязью или окружающим беспорядком.Другой причиной преждевременного выхода из строя является близость к резистору горячего питания или тепловое соединение с источником горячего питания. резистор из-за толстого следа на печатной плате, тонкая ошибка конструкции, которая случается чаще, чем можно было ожидать.

Обратите внимание, что величина пульсации будет определяться последовательной емкостью (Cs), которая будет определена в ближайшее время. Убытков не будет эффект, если они не катастрофически высоки, как и любой другой параметр конденсатора. Если вы хотите более низкую пульсацию по сравнению с обычным минимумом частотного источника питания необходимо увеличить значение емкости.Дешевый конденсатор будет работать точно так же, как и дорогой, хотя дорогой может прослужить дольше благодаря лучшим уплотнениям и более качественной конструкции.

Фильтры для переключения источников питания имеют больше проблем с током пульсаций и предназначены в основном для низкого ESR (Rs), чтобы сохранить внутренний рассеиваемая мощность низкая. Внутреннее рассеяние мощности равняется теплу, а тепло — враг конденсаторов. При переключении питания значение емкости часто велико и в некоторой степени неактуально, потому что допустимое сопротивление Rs и номинальный ток пульсации диктовались компонентом выбор, а не значение емкости.Когда вы заменяете конденсатор в импульсном блоке питания, очень важно знать исходное ESR. технические характеристики и убедитесь, что заменяемая деталь не хуже при частоте эксплуатации . Обычная низкая частота Конденсатор фильтра, установленный в импульсном источнике питания, может немедленно выйти из строя, иногда резко, если он перегреется, а баллончик вентилирует или взорвется. Всегда надевайте защитные очки и не наклоняйтесь над проверяемыми цепями!

Конденсаторы связи должны пропускать звуковые частоты до 20 кГц, а иногда и больше, в зависимости от применения.Они, как правило, используются в цепи с более высоким импедансом, поэтому потери обычно не являются проблемой. Что может быть проблемой, так это утечка постоянного тока, поскольку вся цель крышки муфты — изоляция постоянного тока. Обычно необходимо измерять утечку при рабочем напряжении; проверка омметром может доказать, что колпачок плохой, но нельзя доказать, что колпачок хороший, потому что он не измеряет при достаточно высоком напряжении.

Неполярный электролит, используемый в кроссоверах громкоговорителей, представляет собой особый случай.Поскольку они работают в цепи с низким сопротивлением как фильтроэлемент, важны потери. Если дизайнер озвучил динамик с конкретным конденсатором, замена его на другой тип может очень хорошо переделать звук.

Шунтирующие конденсаторы должны работать с высокими частотами, поэтому алюминиевые электролиты не являются предпочтительным типом. Вы можете найти высокую производительность Твердый электролит (OSCON) или танталовые конденсаторы, но обычно используются керамические, а иногда и пластиковая пленка.Это все меньше подвержены старению и выходу из строя, но в любом случае их следует проверять в рамках полного обслуживания.

Некоторые основные взаимосвязи конденсаторов

Заранее приносим свои извинения за то, что подвергли вас некоторой теории и математике, но понимание этих отношений позволит вам намного опередить те, которые этого не делают.

Есть два типа пассивных «компонентов», которые вы можете использовать для построения цепи: сопротивление и реактивное сопротивление.Реактивное сопротивление может быть емкостный или индуктивный. Что интересно в реактивном сопротивлении, так это то, что оно не может рассеивать мощность. Таким образом, чистые конденсаторы и чистые индукторы по определению не имеют потерь. К сожалению, их нет, кроме как на страницах учебников. Единственное, что Может рассеивать мощность — это сопротивление, и каждый реальный конденсатор и катушка индуктивности будут иметь небольшую резистивную составляющую. По крайней мере, мы надеюсь, что он маленький. Здесь мы подходим к фундаментальной концепции, лежащей в основе всей этой статьи: Отношение сопротивления к реактивному сопротивлению равно надежный индикатор состояния алюминиевого электролитического конденсатора.

В большинстве случаев мы игнорируем недостатки реальных конденсаторов и рассматриваем их как чистые реактивные сопротивления. Не так при их тестировании, поскольку разница между хорошим и плохим конденсатором заключается в недостатках. Эти недостатки проявляются как сопротивление потерь, что приводит к двум различным способам их описания. Один из способов, называемый серийной моделью, помещает сопротивление последовательно с конденсатор. Другой способ — это параллельная модель, когда сопротивление размещается параллельно конденсатору.Обе модели используются для Анализ переменного тока, поэтому постарайтесь игнорировать тот факт, что постоянный ток может проходить через параллельную модель. Эти модели — просто удобный инструмент; они делают не отражает реальную «механику» внутри настоящего конденсатора. В частности, модели действительны только для одной частоты ; измените частоту и вам нужно откорректировать модель. Более сложные модели используются, если диэлектрическое поглощение и / или саморезонанс учитывается.

Теперь рассмотрим значение емкости.Алюминиевые электролиты обычно имеют широкие допуски, обычно + 80% и -20%. В лучше крышки могут быть на уровне ± 20%. Это все еще широкий диапазон, и это означает, что вы можете не многому научиться на простой емкости. чтение, потому что вы не знаете, хорош ли конденсатор в тот день, когда он был изготовлен, или он потерял большое количество Емкость все еще остается в пределах спецификации, а на следующей неделе полностью выйдет из строя. У него также могут быть большие потери, которые не очевидно при простом измерении емкости.Нам нужно измерить резистивные потери, чтобы лучше понять конденсаторы исправны.

Если вы внимательно прочитали 2-й абзац этого раздела, то заметили, что нас действительно интересует соотношение между сопротивлением и реактивное сопротивление, а не само сопротивление. Это число — коэффициент рассеяния.

Измерители ESR

стали довольно популярными, потому что они предлагают быстрый и простой высокочастотный внутрисхемный тест.Только ручная емкостная измерители и цифровые вольтметры с функцией измерения емкости также стали популярными по очевидным причинам низкой стоимости и удобства. Проблема Оба тестовых устройства дают вам только половину необходимой информации. Правильный емкостной мост или измеритель даст вам емкость и потери. Современные счетчики, в отличие от традиционных мостов, часто могут выражать емкость и потери в различных единиц, так как это всего лишь расчет процессора, но наиболее распространенными (и полезными) являются последовательная емкость и коэффициент рассеяния или параллельная емкость и коэффициент рассеяния.Как правило, вы будете использовать серийную модель для конденсаторов с малыми потерями.

Из этих двух чисел вы можете получить последовательное или параллельное сопротивление и множество других вещей. Красота этих двоих числа это то, что вам редко приходится. Имея некоторый опыт, знание Cs&D сразу скажет вам, существует проблема или нет. Тем не менее, вот несколько формул для преобразования между двумя моделями и для получения СОЭ. Обратите внимание, что коэффициент рассеяния никогда не изменения между двумя моделями.В формулах ниже C будет в фарадах, R, X и Z в омах, D, коэффициент рассеяния, равен безразмерный и омега равен 2 * PI * F.

Каталоги конденсаторов и спецификации

Производители алюминиевых электролитов предлагают множество различных типов, большинство из которых обозначаются двух- или трехбуквенным кодом. Это Обычно печатается сбоку на корпусе конденсатора вместе с логотипом производителя.В качестве примера я вытащил конденсатор ниже из моего «запаса» для идентификации и поиска.

Вы можете видеть маленький прямоугольник, но на самом деле это не просто прямоугольник. Это стилизованный щит, используемый United Chemi-Con. по общему признанию, вы бы знали это, только если бы были знакомы с логотипами различных производителей конденсаторов. Также видно, что крышка четко напечатано «SXE», обозначение серии. Величина и напряжение очевидны, 330 мкФ при 35 В постоянного тока, а на задней части крышки находится максимальная температура (M) 105 ° C.Мы также обращаем внимание на размер корпуса, 10 x 20 мм, так как многие крышки бывают разных размеров. разные размеры или соотношения сторон, все с одинаковым значением, но каждый размер с разными характеристиками.

Вооружившись этой информацией, мы можем найти серию в каталоге United Chemi-Con и посмотреть, что еще можно узнать. Мы открываем что это миниатюрный устойчивый к растворителям конденсатор с низким сопротивлением, подходящий для высокочастотного импульсного источника питания. Естественно это может быть также используется для любых низкочастотных приложений.Просматривая различные таблицы, мы также обнаруживаем следующее:

  • Напряжение: 35 В постоянного тока (мы это знали) с возможностью перенапряжения 44 В (сюрприз!)
  • Диапазон температур: от -55 до 105 ° C
  • Допуск: ± 20% (это буква «M» на задней стороне крышки перед температурным рейтингом)
  • Ток утечки: I = 0,01CV через 2 минуты (20 ° C), где I — мкА, C — мкФ, а V — номинальное напряжение (115,5 мкА)
  • Коэффициент рассеяния: 0.12 при 120 Гц и 20 ° C
  • Максимальное сопротивление: 0,13 Ом при 100 кГц и 20 ° C
  • Максимальное сопротивление в холодном состоянии: 0,34 Ом при 100 кГц и -10 ° C
  • Максимальный ток пульсации: 860 мА RMS при 105 ° C, 100 кГц
  • Срок службы: 2000 часов, номинальное напряжение при 105 ° C с коэффициентом рассеяния до 200% от указанного

Разработчику схем доступна дополнительная информация, но ее более чем достаточно для наших целей.Мы также должны взять обратите внимание на некоторые общие тенденции в данных. Таблица коэффициента рассеяния рассчитана по номинальному напряжению. Чем выше номинальное напряжение, тем ниже коэффициент рассеяния. Это объясняет в целом плохую работу конденсаторов очень низкого напряжения. Также есть сумматор, который гласит: «Когда номинальная емкость превышает 1000 мкФ, прибавляйте 0,02 к вышеуказанным значениям на каждые 1000 мкФ». Таким образом, по мере увеличения емкости вверх, так же как и коэффициент рассеяния. Эти тенденции характерны для всех алюминиевых электролитов.Компания, кажется, определяет окончание срока службы как точка, в которой коэффициент рассеяния вдвое больше указанного в спецификации, поэтому учитывайте это при тестировании более старого оборудования.

Обратите внимание, как потери растут с понижением температуры. Если оборудование должно работать на морозе, убедитесь, что работоспособность колпачков подходит к задаче. Старые колпачки могут хорошо работать в тепле, но, поскольку с годами потери увеличились, устройство может выйти из строя в холодном состоянии. Это еще одна причина не включать оборудование зимой сразу с грузовика.Другой — конденсация. Пусть все согреется до комнатная температура перед разворачиванием или включением!

Срок службы нагрузки кажется очень коротким. Работаем полный рабочий день, 2000 часов — это всего 83 дня! Это должен быть намек на то, что конденсаторы не должны быть эксплуатируется в условиях, вызывающих высокие внутренние температуры. Работает при нормальной температуре окружающей среды, с низким током пульсаций до Чтобы предотвратить нагрев, можно ожидать, что эта же часть прослужит десятилетия с незначительной деградацией.

Предупреждения об измерениях

Мы хотим измерять конденсаторы в цепи, когда это возможно. Хотя это может немного повлиять на результаты, мы обычно не Если вы ищете предельную точность, на самом деле нет ничего предельно точного в алюминиевых электролитах. Большая проблема — это любой компонент схемы, который шунтирует конденсатор и делает его хуже, чем он есть на самом деле. Мы можем избежать ошибок из полупроводников, просто поддерживая испытательное напряжение ниже, чем напряжение включения диода.Для кремниевых деталей это менее 0,7 пиковое напряжение, но на всякий случай допустим 0,5 или 1 вольт от пика до пика. Если вы работаете на очень старом оборудовании с германиевыми приборами, ваш срок службы будет тяжелее, потому что низкое напряжение включения и типичная утечка делают все внутрисхемные измерения ненадежными. Ты может потребоваться снять колпачки или другие компоненты, чтобы получить достоверное измерение.

А как насчет крышек блока питания? Проблема с крышками блока питания заключается в том, что вся остальная цепь обычно подключается через их.Там обязательно будет какая-то резистивная нагрузка. К счастью, значительные потери обычно терпимы. Если низкая частота измерения показывают, что емкость примерно правильная, а коэффициент рассеяния (DF) менее 1 при 120 Гц, проблемы вероятны в другом месте.

Хороший, плохой и уродливый; Сделаем несколько измерений!

Мы начнем с измерения совершенно хорошего конденсатора серии FC Panasonic на почтенном General Radio Corp.1657 цифровой LCR мост, первый современный цифровой мост. Большая часть используемых здесь конденсаторов будет емкостью 47 мкФ, поэтому мы можем сравнить полученную информацию. с использованием различных параметров измерения. Первое измерение будет на частоте 120 Гц с использованием серийной модели (Cs), поскольку в таблице данных указывает допуск емкости при 120 Гц. Обратите внимание, что параметры теста обозначаются светодиодами под цифрами.

Видим емкость 43.8 мкФ и коэффициент рассеяния (D) 0,0671. Емкость немного мала, но она всего -6,8%, ну в пределах опубликованной спецификации ± 20%. Коэффициент рассеивания низкий, что всегда желательно, но поскольку эти крышки рекламируются для их высокочастотных характеристик нам также необходимо обратить внимание на это. Таблица дает нам только полное сопротивление на частоте 100 кГц, игнорируя все характеристики на низких частотах.

Большинство мостов и измерителей не поднимаются на такую ​​высоту, хотя некоторые измерители ESR могут.Поскольку на этом мосту мы можем измерить частоту 1 кГц, давайте посмотреть, как это выглядит.

Если мы вычислим Rs, которое равно ESR, из приведенных выше чисел, мы получим 0,872 Ом. Теперь это число не является постоянным с частота, но в таблице данных указано значение 0,8 Ом при 100 кГц, поэтому мы знаем, что у нас все в порядке. Я обычно прохожу через конденсаторы на плате, убедившись, что емкость приблизительно соответствует указанному значению, но обращая особое внимание на коэффициент рассеяния на частоте 1 кГц.Любой DF, превышающий примерно 0,4, заслуживает более внимательного изучения. Если колпачок используется как фильтр низких частот Я ожидаю, что измерение пеленгации на низкой частоте (120 Гц) будет меньше примерно 0,25. Не зацикливайтесь на потерях. Большинство схем будут работают нормально с большими потерями.

Вот график реальных измеренных характеристик тех же конденсаторов в диапазоне от 20 до 20 000 Гц. Показаны и коэффициент рассеяния, и ESR. На шкале слева показаны значения в омах для ESR и безразмерные единицы для коэффициента рассеяния.Обратите внимание, что когда вы дойдете до 1 кГц, кривая ESR выровнялась и затем будет медленно уменьшаться по мере увеличения частоты. На некоторой частоте индуктивность станет равной проблема, и полное сопротивление конденсатора возрастет. ESR обычно остается низким, но конденсатор становится меньше. менее эффективен, потому что индуктивное реактивное сопротивление компенсирует емкостное реактивное сопротивление. При резонансе XL = XC, поэтому они вычитаются до ноль, оставив только СОЭ. Сдвиг фазы будет равен нулю, и у вас есть резистор! (на графике должно быть 4 декады, но цифры верны)

А теперь перейдем к более сомнительной части.Это обычная крышка на 47 мкФ, которую можно найти во всех видах потребительских товаров. Это только рассчитаны на 10 В постоянного тока, и мой опыт показывает, что конденсаторы, рассчитанные на менее 16 В постоянного тока, показывают плохую производительность и имеют короткий срок службы. Вот 120 Гц Cs тест.

На первый взгляд эти числа выглядят неплохо. Если бы это ограничение было ограничением фильтра низких частот, оно, безусловно, было бы хорошо. Если вы посмотрите на графике коэффициента рассеяния, который немного появится, предел примерно соответствует тому, что, по их словам, должно быть.К сожалению, эти маленькие колпачки редко используются в источниках питания с частотой 120 Гц, но часто можно встретить их в качестве разделительных конденсаторов. Давай сделаем измерение на частоте 1 кГц.

Сейчас дела обстоят не так хорошо. Коэффициент рассеяния 0,7 довольно высок. Если преобразовать его в последовательное сопротивление, мы получим 2,85 Ом. Параллельная модель составляет 26,87 мкФ параллельно с 7,82 Ом, что не так хорошо, как более качественный или более высокий конденсатор напряжения, и вероятно, повлияет на производительность схемы в некоторых приложениях .Хороший конденсатор будет иметь фазовый сдвиг между током и током. напряжение, приближающееся к 90 градусам, по крайней мере, на низких частотах. Это около 52 градусов. По мере увеличения частоты это ограничение все больше и больше похож на резистор. Это не всегда плохо, но не должно происходить на такой низкой частоте. Сейчас, это только мое мнение по этому поводу; Я не считаю это качественным конденсатором. Тем не менее, если колпачок используется как соединительный колпачок, и если значение хорошее, и если утечка низкая, он будет работать нормально и не является причиной проблемы.Если бы я нашел этот конденсатор в садовом разнообразном бытовом оборудовании, которое я обслуживал, могу ли я его заменить? Возможно нет. Если бы я нашел это в некоторых аудиооборудование высшего класса, в мгновение ока! Современные детали могут быть намного лучше, если вы сделаете правильный выбор.

Зная только значение последовательной емкости, которую измеряют самые недорогие измерители, вы потеряетесь в темноте. Это значение 42,28 мкФ выглядели прекрасно, в пределах спецификации, но конденсатор был плохого качества из-за больших потерь.Зная только потерь, вы можете обнаружить некоторые неисправные конденсаторы, но не все. Измеритель СОЭ работает быстро, но вы должны понимать, почему он сообщает вам, что он делает. В случае параллельных конденсаторов один может отсутствовать полностью, но измеритель ESR покажет хорошее количество. Он также может сообщать высокое ESR для конденсатора, которое вполне приемлемо для частоты, на которой он работает. На мой взгляд, измеритель СОЭ все еще намного дороже , чем измеритель только C, но вам действительно нужны оба числа, чтобы полностью понять и правильно устранить неполадки проблемы с конденсатором.

Это сбивает с толку! Как провести линию на песке?

Вопрос в размере 64 000 долларов заключается в том, какое значение использовать в качестве порогового значения. Если у вас есть техническое описание детали, в нем должны быть указаны некоторые ограничения. Если ты можешь получите техническое описание детали аналогичного класса, она должна служить полезной оценкой. Надеюсь, он укажет максимальное рассеивание коэффициент, обычно при 120 Гц. Вот диаграмма для универсального радиала общего назначения серии Rubycon YK, типичного для крышки самого общего назначения:

Номинальное напряжение 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450
DF 0,26 0.22 0,18 0,16 0,14 0,12 0,10 0,08 0,20 0,20 0,20 0,20 0,20 0,20

Внизу таблицы есть примечание: «Если номинальная емкость превышает 1000 мкФ, к tan θ следует добавить 0.02 к указанное значение с увеличением на каждые 1000 мкФ. «

Допустим, у вас есть конденсатор на 4700 мкФ, 50 вольт. Базовый коэффициент рассеяния составляет 0,12, а поскольку он больше 1000 мкФ, имеется сумматор 0,08, что дает 0,20 (я округлил значение до 5000 мкФ). Теперь коэффициент рассеяния в конце срока службы составляет 2X, поэтому ограничение может быть уменьшено. считается плохим, если коэффициент рассеяния превышает 0,40 при 120 Гц.

Большие крышки блока питания

Это становится немного длинноватым, но я был бы упущен, если бы не показал большую емкость блока питания.Вот Sprague «Powerlytic» 47000 мкФ. 50 В постоянного тока. Поскольку значение составляет 47000 мкФ, многие традиционные мосты вообще не читают его. Счетчики, такие как Digibridge, сделают это на более низких частотах, таких как 120 Гц, но сопротивление настолько низкое, что они не могут управлять им на 1 кГц.

Коэффициент рассеяния этих больших фильтров источника питания может варьироваться в широком диапазоне, часто намного выше, чем у меньших конденсаторов. Измерено при 120 Гц , вы можете использовать ту же шкалу, что и выше, но умноженную на 3X.Гадюки не будет. Вам понадобится хорошее провода с низким сопротивлением и, возможно, 4-контактное соединение для получения точных измерений на крышках фильтров лучшего качества. Даже показанная компоновка с короткими толстыми выводами к 4-контактному соединению, вероятно, не подходит. Для больших крышек нужен формальный 4-выводной подключение прямо к наконечникам.

Постоянный ток утечки

Утечка постоянного тока — это явление, отдельное от стоимости и потерь.Если это вызывает беспокойство, вам обычно нужно измерять его отдельно, если вы не есть мост, который включает проверку на герметичность. Устойчивость к утечкам крышки часто не приводит к достаточным потерям, чтобы изменить Показания C и D, но дает большой ток, чтобы нарушить работу цепи. Большинство крышек, которые подходят для оценки стоимости и убытков, будут имеют допустимую утечку, за исключением высоковольтных крышек. С ними нельзя предполагать приемлемую утечку. Некоторая схема места чрезвычайно чувствительны к утечкам.Колпачок, изолирующий решетку трубки, является хорошим примером. Старая бумажная кепка Black Beauty может измерять идеально во всех отношениях, но иметь такую ​​большую утечку постоянного тока, что сдвигает смещение лампы, что приводит к серьезному искаженная форма волны. К счастью, хорошие дизайнеры не используют алюминиевый электролит в чувствительных местах, а бумажные / масляные колпачки не используются. редкость в наши дни. Вам почти всегда придется удалять конденсаторы из цепи для проверки на утечку, потому что вы этого не сделаете. хотите подвергнуть остальную цепь действующему напряжению.

Для измерения утечки постоянного тока вам понадобится источник питания, который может достичь максимального номинального напряжения конденсатора. Подключите конденсатор к источнику питания через токоограничивающий / чувствительный резистор и измерьте напряжение на резисторе. Рассчитайте ток и сопротивление конденсатора (при желании) по закону Ома. Обязательно примите все необходимые меры предосторожности с высокими и конденсаторы низкого напряжения, так как они могут накапливать значительную энергию.Подача должна быть ограничена по току на случай короткого замыкания крышки. Я использую одноразовый чувствительный резистор 1/4 Вт и цифровой мультиметр, как описано ниже, а не измеритель тока в случае отказа.

В качестве примера мы будем использовать колпачок United Chemi-con выше. Так как в спецификации 115 мкА, то резистор подбирать было бы удобно. таким образом, что 100 мкА дают падение напряжения 1 В постоянного тока. 10 кОм (1 / 100E-6) оплачивает счет. Так как типичный DVM имеет вход 10 МОм сопротивление, нам не нужно его корректировать.Колпачок и резистор соединены последовательно, и на них подается напряжение 35 В постоянного тока. Напряжение на резистор начинается с 35 В постоянного тока и падает по мере зарядки конденсатора. Официальное измерение не начинается до тех пор, пока не будет установлен предел. полностью заряжен, но даже через 19 секунд напряжение на резисторе упало до 1 В постоянного тока, поэтому конденсатор находится в пределах допустимого диапазона. устойчивость к утечкам. Через несколько минут оно упало до 10 мВ, или 1 мкА, и продолжало падать.

Пределы утечки обычно указываются с коэффициентом C * V.Обычная спецификация — 0,03CV или 4 мкА, в зависимости от того, что больше. С вы обычно используете uF и ищете uA, никаких преобразований не требуется. Просто умножьте емкость в мкФ на номинальную. умножить напряжение на множитель. Спецификации обычно не допускают повышенной утечки в течение срока службы крышки, в отличие от рассеивания коэффициент, который может увеличиваться вдвое.

Предупреждение о высоком напряжении — Пользователи трубок — ЭТО ЗНАЧИТ ВАС!

Если высоковольтный конденсатор не проходит обычные испытания низкого напряжения, можете быть уверены, что он плохой.Если он проходит обычные испытания низкого напряжения, это не значит, что он однозначно хорош! Он может полностью выйти из строя при более высоких напряжениях, или ток утечки может внезапно превысить определенное напряжение, что приведет к ограничению почти как стабилитрон. Эти типы отказов не распространены в цепях низкого напряжения, но кажутся частыми при высоком напряжении. оборудование трубки напряжения.

Небольшая утечка постоянного тока не так серьезна в цепях низкого напряжения, но рассмотрим устаревшую старую крышку четырехъядерного фильтра с утечкой 2 мА в каждый раздел.Не редкость ситуация со старым оборудованием. При 400 В постоянного тока это 0,8 Вт на секцию или всего 3,2 Вт для банка. Он быстро нагреется, и полный отказ не за горами.

Если вы проверяете высоковольтные конденсаторы, очень важно проверить утечку постоянного тока при рабочем напряжении. Если крышки нагреваются, выключите устройство. вниз и узнайте, почему. Вероятно, существует проблема пульсации тока или проблема утечки постоянного тока, которую необходимо устранить, прежде чем устройство будет вернул в эксплуатацию.

Высоковольтное оборудование часто имеет очень небольшой запас прочности по номинальному напряжению конденсаторов, а оборудование, изначально предназначенное для Работа 115 В переменного тока может работать на границе при 120–125 В переменного тока. Блок питания, рассчитанный на 425 В постоянного тока на конденсаторе 450 В постоянного тока при 115 В переменного тока. будет иметь 462 В постоянного тока на этой крышке 450 В постоянного тока при 125 В переменного тока. Немного разгрузите источник, удалив какой-либо компонент ниже по потоку, и вы получите рецепт быстрой неудачи. Добавьте к этому годы работы при более высоких температурах, характерных для лампового оборудования, и это станет чудом для бедняков. конденсаторы живут столько, сколько живут.

Современное испытательное оборудование не предназначено для проверки высокого напряжения, и некоторое старое служебное оборудование телевизионного класса на самом деле намного лучше. за задачу. Обсуждения этого оборудования часто возникают на форумах антикварных радио. Если вы работаете на трубном оборудовании, вам необходимо испытательное оборудование, которое работает при фактических рабочих напряжениях, или вам нужно быть очень консервативным и иногда просто заменять части для душевного спокойствия и уверенности в том, что покупатель не вернется с чем-то, что вы якобы «починили».

Формовочные и риформинговые алюминиевые электролитические конденсаторы

При изготовлении конденсаторов производитель подает напряжение на клеммы, чтобы сформировать оксидную пленку на пластинах, всегда более высокое напряжение, чем рассчитано на колпачок. Оксидная пленка полупостоянна, но если колпачок долгое время не использовался Со временем оксидная пленка может разрушиться. Это делает конденсатор уязвимым для короткого замыкания при первом включении питания.Таким образом совет медленно включать старое оборудование с помощью Variac. Это создает оксидную пленку до тех пор, пока она не сможет поддерживать полный рабочий режим. Напряжение. Когда в цепь устанавливается новый или долго не использовавшийся колпачок, и при первом включении он будет иметь значительный ток утечки. Этот ток падает довольно долго, пока не достигнет почти нуля. На самом деле процесс может занять от нескольких дней до нескольких недель, прежде чем соблюдается минимальный ток.

Помните, что значительный ток утечки равен теплу, выделяемому внутри конденсатора.При включении старого оборудования не Предположим, что все в порядке только потому, что колпачки кратковременно поддерживают рабочее напряжение. Отказ может произойти, если крышка нагревается, потому что ток утечки все еще слишком велик. Возвращая к жизни старое оборудование, повышайте напряжение медленно и в несколько этапов. Часто выключайте питание и дайте крышкам отдохнуть и остыть внутри. Затем, через полчаса или более, снова включите немного выше напряжение. После того, как колпачки вовремя накопят некоторую общую мощность, у них будет больше шансов на выживание.Что сказал, что если они все еще не пройдут стандартные тесты, замена — единственное средство.

После многих лет эксплуатации колпачки «отрегулируют» свои внутренние оксидные слои в соответствии с приложенным напряжением. Если напряжение увеличился по какой-то причине, скажем, из-за высокого состояния линии, ток утечки постоянного тока может значительно возрасти, возможно, инициируя отказ. Полностью спекуляция с моей стороны, но это может объяснить, почему замена конденсаторов в старом ламповом оборудовании так универсальна. рекомендуемые; новые колпачки могут выдерживать скачки напряжения намного лучше, чем старые, если они не были преобразованы до своих полных номиналов.

Потрясенная уверенность

Я много раз измерял конденсатор и сразу же подвергал сомнению его исправность, потому что значение было немного низким. Не вне спецификации, но всего на 5-10% меньше. Конечно, производитель стремится к значению, указанному на крышке — или нет? Хотя у меня нет доказательств, я предполагаю, что они этого не делают. С помощью автоматизированного оборудования производитель, вероятно, сможет поддерживать допуски намного ближе, чем необходимо, и вполне может стремиться к значению ниже номинального, но всегда выше минимального.Почему? Потому что экономия нескольких процентов на дорогих Протравленная алюминиевая фольга и разделительная бумага позволят сэкономить большие деньги при длительном производственном цикле. Требуется меньшая площадь поверхности для производят более низкую предельную стоимость, и я был бы удивлен, если бы некоторые производители не воспользовались этим преимуществом на деталях с большим объемом.

Иногда можно увидеть конденсаторы, размер которых значительно превышает номинальный. Допуск для многих крышек достигал + 80%, но они редко бывают такими высокими в новинку.Произошло то, что химические изменения с течением времени привели к тому, что ценность увеличивать. К сожалению, это признак того, что колпачки подошли к концу и их необходимо заменить. Интересно отметить, что для на данный момент эти конденсаторы, вероятно, лучше справляются с фильтрацией на частоте 120 Гц, чем новые заменители. Тем не менее, они тост, так что убери их оттуда. Я склонен видеть это увеличение стоимости с крышками старше 30 лет.

Из моего конденсатора потекла коричневая слизь на моей плате!

Эта жалоба часто появляется на форумах в Интернете и, вероятно, вызвала ненужную замену невысказанных чисел. конденсаторов.Коричневая слизь обычно представляет собой просто клей, который любой разумный производитель брызгает на доску, чтобы удержать более крупную. конденсаторы на месте. Если они не использовали его, вибрация при транспортировке могла легко привести к выходу из строя или вырыванию проводов, что привело к DOA. Блок. Высокий конденсатор с маленьким основанием создает хорошее плечо рычага на выводах, и дополнительная поддержка всегда является хорошей идеей. Конденсатор производители скажут вам, что полное кольцо клея — плохая идея, потому что он улавливает все, что протекает, и предотвращает надлежащую вентиляцию конденсатора для сброса давления в случае выхода из строя.

Поскольку всегда существуют сомнения относительно коричневого налета, позвольте мне указать, что алюминиевые электролитические конденсаторы не заполнены большими количества жидкости любого типа. Внутренняя бумага будет влажной, возможно, на ее внутренней стороне будет несколько капель конденсата. корпус, но электролита редко бывает достаточно, чтобы вытечь из корпуса и образовать гигантскую лужу на печатной плате. Тем не менее, серьезный отказ большой высоковольтной крышки, вызывающий ее взрывное выделение, может привести к образованию тонкой пленки электролита примерно на все в шасси.В алюминиевых электролитических конденсаторах используется оберточный бумажный разделитель, поэтому старый конденсатор вентилируется или имеет нарушение герметичности может привести к коричневому налету. Если осадок имеет слегка кристаллический вид или хотя бы частично растворяется в вода, это электролит. Обратите внимание, что он вызывает коррозию и со временем снимет паяльную маску с платы, а также почернеет медь. под. Очистите его как можно более полно и замените все близлежащие детали с корродированными проводами.

Клей, который использовали некоторые производители, также со временем оказался агрессивным.Поиск на форумах в Интернете позволит выявить конкретные приемники и другую электронику, где это известная проблема. Он может разъедать радиальные выводы конденсатора и разъедать другие находящиеся поблизости составные части. Это большая работа, но при полной перестройке необходимо удалить как можно больше клея. Небольшой нож X-Acto с квадратный конец удобен для этого.

Что это за материал с электролитом

Производители, вероятно, не собираются сообщать вам подробности, но традиционный электролит, используемый в крышках 85C, был система гликоль / борат, в частности смесь этиленгликоля (да, антифриз) и пентабората аммония.Или использовали борную кислоты и барботирования аммиака через смесь. Характеристики этой смеси оставляют желать лучшего при низких температурах, а также дать низкий esr. Добавление большего количества воды снизит esr, но снизит надежность. Заставляет задуматься о дешевых крышках low esr, используемых в блоки питания компьютеров, которые, кажется, выходят из строя так часто. Крышки с более высокими эксплуатационными характеристиками используют более современные электролиты и добавки для достижения более широкий диапазон рабочих температур и низкий esr без потери надежности.Все электролиты токсичны, поэтому избегайте контакта с ними. отложения электролита из вентилируемых крышек; при подозрении на контакт тщательно промойте водой с мылом.

Какие факторы влияют на срок службы электролитического конденсатора?
  • Температура
  • Рабочее напряжение
  • Целостность уплотнения
  • Состав конденсатора
  • Загрязнение
  • Производственные дефекты

Все электролитические колпачки в конечном итоге выйдут из строя из-за внутренних реакций, разрушающих диэлектрик.Ход этих реакций определяется перечисленными выше факторами и может быть очень медленным или очень быстрым. Начиная сверху, общее правило: срок службы конденсатора будет сокращаться на 50% на каждые 10 ° C повышения рабочей температуры. Крышки 105C должны служить дольше в большинстве случаев потому, что запас прочности выше. Тепло может исходить от внешних источников или генерироваться внутри из-за пульсаций тока. Обычно оба!

В более ранних источниках упоминался степенной закон, согласно которому частота отказов крышки обратно пропорциональна рабочему напряжению, повышенному до некоторая сила, Н.Проблема в том, что N изменяется в огромном диапазоне, от 2 до 10, в зависимости от «рецепта» конденсатора. Информация по-прежнему полезен, потому что он говорит нам, что работа с напряжением, близким к номинальному напряжению, хуже, чем допускать некоторый запас прочности. An Рабочее напряжение около 60% от номинального — хорошее начало, если позволяют габариты и другие факторы. Также избегайте заглавных букв с номиналы ниже 16 В постоянного тока, так как они имеют более высокую интенсивность отказов. Нет никаких недостатков в том, чтобы использовать современные крышки значительно ниже их максимального значения. уровень напряжения.

Существует некоторая паранойя в отношении уплотнений конденсаторов, но обычно это второстепенная проблема. Они не шины и они обычно не подвергаются механическому воздействию, озону и ультрафиолетовому излучению. Подбираются уплотнительные материалы в колпачке любого качества для чрезвычайно долгий срок службы и совместимость с электролитом. Тем не менее, если вы потеряете уплотнение, вы потеряете конденсатор, поэтому покупайте качество.

Существует множество «рецептов» конденсаторов, и они выходят из строя с разной скоростью.Единственный совет, который я могу предложить, — это покупать премиум детали с длительным сроком службы. Производители каталогизируют все перечисленные продукты со сроком службы в 2-3 раза превышающим срок службы стандартных деталей. Вы можете заплатить немного больше но деньги потрачены не зря.

Загрязнение — это в основном проблема производства. Алюминиевый электролитический конденсатор с наименьшим количеством хлоридов (и определенным другие загрязнители) быстро разлагаются и могут выйти из строя в течение нескольких недель после изготовления. Один отпечаток пальца на внутренних материалах — это все занимает.Покупайте у известных и надежных поставщиков. Раньше возникала проблема с использованием хлорированных растворителей для очистки контура. доски. Если растворителю удастся пройти через уплотнения, срок службы крышки снизится. Большинство крышек теперь устойчивы к растворителям, но проверьте техническое описание. Старайтесь держать чистящие растворители подальше от электролитических крышек, особенно на конце уплотнения.

Электролитические колпачки, как и большинство электронных компонентов, в определенной степени подвержены детской смертности.Они отображают обычный Кривая «ванночки», где наблюдается начальная интенсивность отказов, за которой следует длительный безотказный срок службы, после чего интенсивность отказов возрастает за счет изнашиваемых механизмов. Эти первоначальные отказы в начале эксплуатации являются результатом дефектов фольги, бумаги или других материалов. подробностей, поэтому не думайте, что замена конденсаторов, которые доказали свою надежность, на новые, непроверенные детали, приведет к как-то гарантировать ноль сбоев.Не будет. Однако вы можете повысить свои шансы, купив «высококачественные» детали, которые должны иметь более низкую начальная частота отказов. На самом деле, любители и небольшие магазины имеют статистику на своей стороне, потому что количество используемых крышек довольно велико. небольшой. Большинству из нас никогда не достанется бракованный колпачок от новой продукции.

Пожалуйста, помните, что все вышесказанное является обобщением, взятым из литературы производителей. Это не близко к Абсолютно и ваш (и мой) опыт работы с небольшой выборкой деталей может не соответствовать «правилам».

Мифы о замене старых конденсаторов

Конденсаторы ухудшаются по мере старения как на полке, так и внутри работающего оборудования. Конденсатор, протестированный выше, был только частью NOS. несколько лет. У всей сумки большие потери, хотя я понятия не имею, являются ли цифры нормальными для этой части. Много неудач на старших оборудования из-за выхода из строя конденсаторов. По достижении определенного возраста имеет смысл производить замену конденсаторов оптом, когда оборудование в ремонте. Но подождите, это могла быть плохая идея!

Как врач, обслуживающий персонал не должен «навредить». Из-за ненужной замены компонентов часто происходит разрыв контактных площадок печатной платы и следы. Он также загрязняет доску, если вы не будете осторожны при ее очистке. Это может сделать классическое оборудование еще более нестандартным. оригинал. Хуже всего то, что оригинальные конденсаторы могут быть лучшего качества, чем те, которые вы устанавливаете. Как нелогично Таким образом, было много серий конденсаторов Sprague и других производителей, которые были невероятно хорошими 30 лет назад и остаются такими до этот день.В качестве примера приведем бейсболку Sprague 30D, которой больше 30 лет.

Он имеет меньшие потери, чем свежий и хорошо зарекомендовавший себя Panasonic FC. Он довольно большой и может выдерживать гораздо больший пульсирующий ток. Он, вероятно, прослужит дольше и превзойдет несколько сменных крышек, если вы не найдете что-то аналогичного качества. Только дурак мог бы замените его новым колпачком. Многие старые крышки с эпоксидными торцевыми уплотнениями даже лучше.У меня есть испытательное оборудование, которое работает 50 лет старый и крышки не показывают признаков снижения производительности. Теперь вы наверняка найдете неисправные конденсаторы и должны их заменить. Ты будешь даже найти плохие Sprague 30D, но заменить детали, потому что они плохие, или потому что у них есть какие-то физические проблемы, или потому что они история неудач, не только потому, что они старые.

Одно место, где я до рекомендую оптовую замену, — это когда инструмент содержит большое количество похожих колпачков и т. Д. чем немногие из них потерпели неудачу или показали высокую рассеиваемость.Похоже, это обычное дело для аудиоприемников 70-х и некоторого видеооборудования. В тех дела можно легко предсказать будущее, а будущее плохое; Идите вперед и предотвратите неприятности, убрав их всех оттуда.

Все хотят иметь практическое правило, определяющее, когда делать повторный кэп, и это непростая задача. Могу сказать по личному опыту, что когда оборудование возрастает около 30 лет, поэтому следует ожидать некоторых случайных отказов крышки. Где-то между 30 и 40 годами у вас есть выбор — сделать Измерьте и замените при необходимости, или сделайте замену оптом по общему принципу.Многие кепки будут в добром здравии хорошо после 40 лет, но частота отказов будет быстро расти для других. Одним из факторов, который может оправдать оптовую замену, является что стареющие колпачки будут вызывать чрезмерную утечку постоянного тока. Поскольку они должны быть удалены для этого теста, имеет смысл заменить их, если это большие и дорогие бидоны для блоков питания.

Спустя 40 лет вы найдете FP и аналогичные многосекционные банки, обычно в трубном оборудовании.Они все еще могут работать в цепи, но обычно истекает срок их службы и будет плохо тестироваться. Мой опыт работы с многосекционными крышками с поворотным замком. возраст не был хорошим, и замена — это правило дня. Это также относится к бумажным / восковым колпачкам и даже к некоторым маркам старых серебряно-слюдяные колпачки, которые имеют тенденцию к возникновению высокой утечки постоянного тока.

Чем сложнее разобрать что-то для обслуживания, тем больше смысла просто заменить все, когда оно обособлено!

Вы должны работать на своем уровне комфорта.Никто не может с абсолютной уверенностью сказать, выйдет ли данный конденсатор из строя через час. или через год, хотя это было бы очень редко для конденсатора, измеренного близко к его номинальному значению, с низкими потерями и низкой утечкой постоянного тока на внезапно выйдет из строя, независимо от возраста. Также обратите внимание, что совершенно новые электролитические конденсаторы имеют ненулевой коэффициент младенческой смертности из-за вопросы изготовления и загрязнения. Если ваш опыт включает в себя много оборудования с горячими высоковольтными трубками, вы, вероятно, будете больше консервативный, чем я.Если последствия отказа особенно серьезны, вы также будете более консервативны. Сервис — это уравновешивание; делайте то, что подходит для ситуации.

Итог
  • Испытательные конденсаторы в том же частотном диапазоне, в котором они должны работать.
  • Подумайте, важны ли потери для рассматриваемой цепи.
  • У вас должна быть схема или хотя бы знать, в какой части цепи находятся заглушки.
  • Отклонить заглушки с завышенными потерями для заявки.
  • Отклонить крышки с чрезмерной утечкой постоянного тока для приложения.
  • Отбраковать крышки с малой емкостью.
  • Отбраковать крышки с необычно высокой емкостью.
  • Отбраковать крышки с видимыми утечками, коррозией проводов, глубокими вмятинами или выпуклостями.
  • Отклонить колпачки, у которых аналогичные соседи не работают.
  • Сохраняйте ограничения, независимо от возраста, которые не соответствуют вышеуказанным критериям.
Дополнительные ресурсы
Поставщики измерителей LCR

На eBay недавно появились различные импортные настольные и портативные измерители LCR. Если вы выполняете поиск по измерителю LCR и коэффициент рассеяния, вы увидите, как выглядят очень эффективные инструменты за 200 долларов и выше. Хотя на самом деле я не видели один, они кажутся гораздо более выгодными, чем то, что было доступно на сегодняшний день.

Это не должно быть так сложно и дорого! Есть очень мало доступных портативных измерителей LCR, которые включают в себя фактор.Неизменно подойдут стендовые модели. Я не решаюсь рекомендовать старый General Radio 1657, который я использую, так как многим требуется обслуживание после всех этих лет. Тем не менее, если вы найдете хороший, это отличный инструмент для устранения неполадок. Старые механические мосты, такие как GR1650 обычно требует немного TLC, и они не покрывают большие ограничения стоимости, которые часто встречаются в аудиооборудовании. Они также довольно медленно работать. GR1617 действительно покрывает широкий диапазон и также имеет встроенное смещение высокого напряжения, но они, как правило, продаются по довольно высокой цене. много.Также они используют в своем блоке питания довольно редкую и дорогую лампу. Если вы обслуживаете трубное оборудование, GR1617 просто невозможно победить. У меня нет опыта работы с ними, но вы также можете поискать Motech MIC-4070D, Tonghui Th3821, B&K 830C. или 890C, GWInstek LCR814 или Agilent U1731C. Tenma, представленная ниже, также снизилась в цене и имеет D / Q и несколько тестов. частоты.

Наконец, в разделе загрузок этого сайта есть простой мостик своими руками.Он сделает все, что вам нужно, кроме утечки, а с хорошо укомплектованным мусорным ящиком вы можете построить его всего за несколько долларов.

Довольно хороший измеритель LCR с D / Q (иногда продается за 149 долларов) и очень хороший измеритель ESR
Горячие прессы!

Симпатичный тестер компонентов за 25 долларов недавно стал доступен из нескольких источников. Он основан на микропроцессоре Atmega и принесет вам и ценность, и потерю. Некоторые версии также могут тестировать транзисторы, и уровень версии может быстро меняться, так что сделайте ваш исследование перед покупкой.Вот хорошее место, чтобы начать читать.

Список литературы
  • Различные руководства по мосту GR, включая 1608, 1615 и 1650
  • Техническая записка GR — Эквивалентное последовательное сопротивление (ESR) конденсаторов
  • Птицы, пчелы и конденсаторы, P.R.Mallory & Co. Inc., 1968
  • Ruby-Con, Nichicon, United Chemi-Con, Panasonic и другие спецификации производителей конденсаторов
  • Технический документ Sprague 62-4, Ускоренные испытания и прогнозируемый срок службы конденсатора
  • Технический доклад Sprague 62-7, Симпозиум по алюминиевым электролитическим конденсаторам
  • Технический документ Sprague TP-64-11, Химия разрушения алюминиевых электролитических конденсаторов
  • Технический документ Sprague TP-65-10, Новые высокоэффективные алюминиевые электролитические конденсаторы

С.Хоффман
последнее изменение 25 августа 2016 г.

ДОМ

Как проверить конденсатор? Использование различных методов

Как проверить конденсатор с помощью мультиметра? Различные методы проверки конденсаторов

В электронных схемах конденсатор является одним из наиболее часто используемых компонентов. При поиске неисправностей в таких схемах необходимо знать , как проверить конденсатор .

В этой статье мы обсудим, как проверить конденсатор на хорошее, короткое замыкание или разомкнутое состояние , используя разные методы.

Перед испытанием конденсатора необходимо узнать о самом конденсаторе.

Конденсатор

Конденсатор — это электронный компонент с двумя выводами, способный накапливать заряд в электрическом поле. Он состоит из двух металлических пластин, разделенных средой, известной как диэлектрик .

Когда конденсатор подключен к батарее, между металлическими пластинами возникает электрическое поле. Благодаря этому электрическому полю металлические пластины накапливают заряд.

Способность конденсатора накапливать заряд называется емкостью . Он измеряется в фарадах и обозначается F .

Клеммы конденсатора

Есть два вывода конденсатора, то есть положительный и отрицательный, также известные как анод и катод соответственно.

Конденсаторы бывают двух типов в зависимости от полярности вывода.

Полярные конденсаторы Конденсаторы Polar

, также известные как электролитические конденсаторы . используют электролит в качестве одного из своих выводов для увеличения емкости накопления заряда. Он имеет большую емкость по сравнению с неполярными конденсаторами.

Его пластины поляризованы, т.е. две уникальные клеммы, известные как анод (положительный) и катод (отрицательный).

При использовании полярного конденсатора очень важно проверить полярность его клеммы .На клемме анод всегда должно поддерживаться на более высокое напряжение , чем на клеммах катода . Изменение полярности может повредить конденсатор и даже разрушить его.

Проще говоря, всегда соединяйте положительную клемму с положительной клеммой, а отрицательную — с отрицательной клеммой аккумулятора.

Неполярный конденсатор

Неполярный конденсатор или неполяризованный конденсатор без полярности . Между его клеммами нет никакой разницы.Оба вывода могут действовать как катод и анод.

Неполярные конденсаторы имеют очень низкую емкость в диапазоне от нескольких пикофарад до нескольких микрофарад.

Также прочтите: Тест транзисторов для идентификации клемм, типа и состояния.

Нет положительных и отрицательных выводов. Клемма, подключенная к положительной клемме батареи, действует как анод. В то время как клемма, подключенная к отрицательной клемме аккумулятора, действует как катод.Изменение полярности батареи не влияет на конденсатор.

Визуальная идентификация клемм

Как известно, неполярные конденсаторы не имеют разных выводов. Таким образом, нет необходимости идентифицировать его терминалы.

Однако очень важно идентифицировать выводы полярного электролитического конденсатора.

Первый метод

При изготовлении анод ветвь полярного конденсатора делается на длиннее по сравнению с катодной ветвью.Этот метод работает только тогда, когда конденсатор не используется. Второй метод работает как с новыми, так и с использованными конденсаторами.

Второй метод

Отрицательный вывод конденсатора обозначен на его корпусе маркировкой «», указывающей на катодную ножку .

Однако полярные конденсаторы SMD имеют маркировку над положительной клеммой (анод).

Различные методы проверки конденсаторов

Для проверки конденсатора необходимо удалить конденсатор из его цепи, если он есть в какой-либо цепи.Затем разряжает конденсатор , так как он может иметь некоторый накопленный заряд. Это может повредить ваше испытательное оборудование.

Чтобы правильно разрядить конденсатора , подключите резистор между его выводами. Заряд будет рассеиваться через резистор.

Мультиметр — важный инструмент, необходимый для проверки конденсатора . Ниже рассматриваются различные методы проверки конденсаторов с помощью мультиметра.

Проверка конденсатора с помощью проверки целостности цепи

Метод проверки целостности конденсатора показывает, является ли он разомкнутым, коротким или хорошим .

  • Удалите подозрительный конденсатор из его цепи.
  • Разрядите с помощью резистора.
  • Установите мультиметр в режим проверки целостности .
  • Поместите красный щуп мультиметра на анод, а черный (общий) щуп на катод конденсатора.
  • Если мультиметр показывает признак обрыва цепи ( звуковой сигнал или светодиодный индикатор ), а затем он останавливается (показывает OL ). Значит конденсатор хороший .

Также прочтите: Различия между конденсатором и батареей

  • Если конденсатор не показывает никаких признаков непрерывности, конденсатор открыт .
  • Если мультиметр издает непрерывный звуковой сигнал, конденсатор замкнут и нуждается в замене.
Проверить конденсатор с помощью теста сопротивления

Тест сопротивления также используется для проверки конденсатора. Этот тест может выполнять как цифровой, так и аналоговый мультиметр.Метод остается одинаковым для обоих мультиметров.

  • Удалите конденсатор из его цепи.
  • Разрядите конденсатор с помощью резистора.
  • Установите ручку мультиметра в режим с высоким сопротивлением (выше 10 кОм).
  • Поместите красный щуп на анод, а черный щуп на катодный вывод конденсатора.
  • Показание сопротивления должно начинаться с некоторой точки в середине и начинаться с , увеличиваясь с до бесконечного .Он показывает, что конденсатор хороший .

Также читайте: Как проверить диод и методы тестирования диодов, светодиодов и стабилитронов

  • Если конденсатор показывает высокое сопротивление даже после разряда, конденсатор разомкнут .
  • Если конденсатор показывает 0 или очень низкое сопротивление, это короткое замыкание .

Причина увеличения сопротивления в том, что изначально конденсатор заряжал от мультиметра .Таким образом, он пропускает ток (в этом случае омметр измеряет сопротивление ). Когда конденсатор полностью зарядил , он больше не пропускал ток. Из-за чего он выглядит как открытый путь ( бесконечное сопротивление )

Проверка конденсатора в режиме измерения емкости

Режим измерения емкости — это уникальный режим цифровых мультиметров, используемый для измерения емкости. Если вы хотите проверить конденсатор с помощью этого метода, вам нужно знать, как считывать значение конденсатора.

Как считать значение конденсатора:

Электролитический конденсатор обычно указывает полное значение, как показано на рисунке ниже.

Однако значение керамического конденсатора записывается в виде кода. Вы можете преобразовать / расшифровать его, используя его специфический метод. Пример считывания керамического конденсатора приведен ниже.

Керамический конденсатор показывает номер 103 .

  • Первые две цифры являются значащими цифрами и пишутся как есть.Например, 10 .
  • Третья цифра « 3 » показывает множитель 10 3 . Таким образом, общая емкость составляет 10 * 10 3 , что равно 10000 пФ .
  • Керамические конденсаторы измеряются в пикофарадах 10 -12 F .
  • Значит, емкость этого конденсатора 10 нФ .

Следующий шаг — найти допуск . Он дает минимальный и максимальный диапазон, в котором емкость может отличаться от номинального значения.

Некоторые из общих значений допуска указаны буквами j, k, l, m и n , чтобы добавить / вычесть процент от 5,10,15,20 и 30 соответственно.

Теперь перейдем к тесту измерения емкости.

  • Удалите конденсатор из его цепи.
  • Разрядите конденсатор с помощью резистора.
  • Установите мультиметр в режим измерения емкости .
  • Некоторые модели мультиметров имеют специальные клеммы для измерения емкости.

  • Поместите щупы мультиметра на конденсатор.
  • Если измеренная емкость соответствует записанному значению (включая допуск) конденсатора, то емкость конденсатора хорошо .
Проверьте конденсатор по его напряжению:

Способность конденсатора заключается в том, чтобы накапливать заряд, который отражается как напряжение на его выводах.

Этот тест показывает, что конденсатор может удерживать заряд или нет.Если конденсатор хорошо , он будет хранить некоторый заряд. который будет отображаться как напряжение на его клемме, и мы можем измерить его с помощью вольтметра .

Перед испытанием конденсатора на испытание напряжением вам необходимо узнать о номинальном напряжении конденсатора.

Номинальное напряжение конденсатора всегда записывается рядом с его значением емкости, как показано на рисунке ниже.

При зарядке конденсатора от аккумулятора напряжение аккумулятора должно быть на ниже номинального напряжения конденсатора на .В противном случае конденсатор перегорит .

В этом тесте мы используем конденсатор номиналом 63 В с 12-вольтовой батареей.

  • Удалите конденсатор из его цепи.
  • Обозначьте клеммы и разрядите конденсатор с помощью резистора.
  • Подключите положительный полюс аккумулятора к положительному, а отрицательный — к отрицательному на конденсаторе. ( будьте осторожны , чтобы не касаться клемм аккумулятора вместе)

  • Дайте зарядить в течение нескольких секунд.
  • Снимите аккумулятор.
  • Установите мультиметр в диапазон настройки вольтметра постоянного тока более 12 В.
  • Запишите начальное мгновенное показание напряжения конденсатора.

  • , если показание составляет около 12 вольт, конденсатор хороший .
  • Если показание напряжения намного ниже 12 вольт, конденсатор плохой и не может хранить достаточный заряд.
Как проверить конденсатор, вычислив постоянную времени RC

Постоянная времени RC (обозначается греческим словом tau ‘τ’ ) — это время, в течение которого конденсатор заряжается до 63.2% от приложенного напряжения.

Постоянная времени τ вычисляется как сопротивление умноженное на емкость :

τ = R C

В этом уравнении резистор R имеет известное значение, и во время этого теста мы измерим τ .

В этом тесте мы используем батарею 12 В с резистором 10 кОм . Мы соединили их последовательно с конденсатором. Мы используем вольтметр для измерения напряжения на конденсаторе и секундомер для измерения времени.

  • Настройте схему , как показано ниже.
  • Подключите клеммы аккумулятора, чтобы начать зарядку конденсатора.
  • Включите секундомер, как только вы подключите клеммы аккумулятора.
  • Наблюдать за показаниями напряжения с помощью вольтметра.
  • Как только он достигнет 63,2% из 12v (что составляет 7,5v ). Запишите время на секундомере.

Также прочтите: Цифровой логический шлюз NAND (универсальный шлюз), его символы, схемы и детали IC

Предположим, секундомер показывает 9 секунд .

  • Используйте уравнение постоянной времени RC для расчета емкости.

C = τ / R

C = 9/10 3

C = 0,9 мФ = 900 мкФ

  • Сравните это рассчитанное значение емкости с заданным значением конденсатора.
  • Если разница очень мала, включая диапазон допуска от 10% до 20%. Конденсатор хороший .
  • Если рассчитанное значение емкости слишком низкое, чем указанное значение.конденсатор плохой .
Визуальная проверка конденсатора

Вы можете определить неисправный конденсатор, просто наблюдая за его признаками.

Неисправный или поврежденный конденсатор будет иметь любой из следующих признаков.

Выпуклый верхний дефлектор:

В электролитических конденсаторах есть вентиляционное отверстие (на самом деле не вентиляционное отверстие, а слабые места) в форме X, K, T на его вершине. Он предназначен для сброса давления во время выхода конденсатора из строя во избежание повреждения (взрыва) любых других компонентов.

При выходе из строя электролит внутри конденсатора выделяет газ. Этот газ создает давление и разрушает верхнее вентиляционное отверстие. В результате иногда получается выпуклая верхняя часть или электролитический разряд . Разряд бывает черного, оранжевого или белого цвета в зависимости от электролитических химикатов.

Ящик с выпуклым дном и приподнятым корпусом

Иногда при выходе из строя конденсатора не выходит из строя верхнее вентиляционное отверстие. в этом случае давление внутри проходит через нижнюю часть .Дно электролитического конденсатора покрыто резиной . Газ внутри выталкивает эту резину наружу, в результате чего нижняя часть выпирает , а также поднимает корпус над своей печатной платой.

Керамические конденсаторы и конденсаторы поверхностного монтажа

Вы можете определить неисправный керамический конденсатор по следующим признакам.

  • имеет поврежденных обсадных труб или скважин в обсадных колоннах.
  • Любая из ножек повреждена рядом с обсадной колонной.
  • Трещины в корпусе.

Вы также можете прочитать:

Как проверить конденсатор без распайки (испытание цепи)

Довольно сложно исследовать любую часть «в цепи», а не просто конденсаторы.

Вы должны иметь некоторое представление об окружающей цепи, чтобы вы могли решить, чего ожидать, когда будете применять свой собственный тест.

Это ведет к другому этапу, если вы используете мультиметр для измерения обеих сторон детали, вы хотите понять, как мультиметр взаимодействует со всей схемой.

В ваших обстоятельствах я бы по крайней мере начал с моего мультиметра в режиме постоянного тока, начал со стороны низкого напряжения этого входа питания и оценил правильные напряжения, обнаруженные как при правильной работе устройства, так и, в частности, когда он находится в режиме отказа.

Работа в компьютерной системе.

Вам вполне может потребоваться осциллограф, если ваш DVM ничего не раскрывает.

Но не делайте этого, если на машину поступает сетевое напряжение и у вас есть некоторая неуверенность в том, какие части находятся под высоким напряжением !!!

Электролитические конденсаторы имеют традицию пренебрегать с течением времени, проверять наличие выпуклых головок или, если они увеличены на поверхности печатной платы, загляните между их ножек, чтобы определить, не вытолкнулась ли герметизирующая крышка — определенный признак разрушенной крышки.

Кабельные межблочные соединения также являются слабым местом, поэтому убедитесь, что все они полностью вставлены в исходное положение.

Когда где-нибудь есть чип от машины, проверьте, есть ли тактовый сигнал.

Этого достаточно, чтобы рассмотреть сегодня.

Оценка конденсатора без демонтажа его

Давайте смотреть правде в глаза.

Вы просто не можете исследовать ужасный конденсатор внутри или снаружи печатной платы, просто измерив его значение емкости с помощью измерителя конденсаторов или мультиметра.

Потому что в этой ситуации упомянутое устройство приведет вас к ошибочному изучению, а также у вас может не быть возможности действительно сказать, действительно ли проанализированный вами конденсатор был плохим или подходящим.

Почему?

Основная причина в том, что даже когда конденсатор находится внутри печатной платы, существует множество различных элементов, включенных параллельно или последовательно с ним.

Значит, вы получаете равные показания, возможно, не настоящие.

После того, как конденсатор выходит за пределы планки, иногда неисправный конденсатор может дать вам подходящее значение емкости на мультиметре или измерителе конденсатора.

Без сомнения, мультиметр или емкостной измеритель используется для количественного определения емкости.
Им просто нельзя доверять, чтобы вы знали, плохой или исправен конденсатор, вне или внутри печатной платы.

Итак, как мне это проверить?

Остался один вариант, который мы могли использовать для проверки конденсатора, а именно измерение его эквивалентного последовательного сопротивления (ESR).

В заключение, идеальный способ проверить конденсатор без его полного демонтажа — использовать измеритель ESR или умный пинцет.
Оба работают одинаково и все подходят для использования.
Однако измеритель ESR предпочтителен для сквозных конденсаторов, а последний — для проверки конденсаторов SMD.

В оставшейся части руководства я предоставлю дополнительную информацию о том, что будет за упомянутые устройства, и о том, как они проверяют внутрисхемные конденсаторы.

Измеритель СОЭ

Выражение ESR означает эквивалентное последовательное сопротивление, измеряемое в Ом, что означает, что измеритель ESR — это устройство, используемое для определения эквивалентного последовательного сопротивления настоящего конденсатора без его демонтажа с помощью цепи.

Это устройство не может измерять емкость, его можно просто использовать для проверки конденсатора.

У большого конденсатора значение ESR равно нулю, но на самом деле оно намного меньше; рядом с идеальной стоимостью.
Высокое значение ESR является первым признаком разрушения конденсатора.

Увеличение значения ESR увеличивает как падение напряжения в конденсаторе, так и нагрев.
Тепло, выделяемое конденсаторами, происходит из-за тепла, и это тепло вызывает утечку конденсатора.

Если вы не исследуете электролитический конденсатор на значение ESR с помощью измерителя ESR, то у вас может не быть возможности определить, хороший ли конденсатор или плохой.

Как проверить конденсатор с помощью измерителя ESR?

Здесь перечислены быстрые действия по проверке любого внутрисхемного конденсатора с помощью измерителя ESR.

Сначала разрядите конденсатор, указанный ниже.

Это действительно важно и важно, если вы случайно забудете этот шаг, вы можете испортить свой измеритель СОЭ.

Чтобы получить дополнительную информацию, постоянно снимайте конденсатор перед измерением какого-либо его параметра.

Разряд конденсатора может производиться закорачиванием его ножек любыми доступными способами.

Но не просто укорочите ноги кабелем с низким сопротивлением, фантастической практикой будет использование материала с высоким сопротивлением.

Включите измеритель СОЭ, также проинформируйте его о перспективах, пока не получите 0 результатов на его собственном дисплее.

Если в настоящее время на дисплее отображается 0 исследований, то нет необходимости в кратком изложении результатов.

Подключите красный провод измерителя ESR к полезному выводу, а черный провод к отрицательной клемме проверяемого конденсатора.

Обратите внимание, что показания на измерителе ESR.

Оцените показания, используя таблицу, размещенную на корпусе измерителя ESR.

Если значение ESR находится в указанном диапазоне, конденсатор отличный и не требует изменений, или даже тогда он плохой и требует замены.

Если весь корпус ESR не соответствует обеденному столу, используйте техническое описание этого конденсатора, чтобы увидеть его значение ESR.

В техническом описании каждого конденсатора записано его значение ESR при частоте 100 кГц и номинальном напряжении.

Отклонение от этого отношения помогает нам определить, нужно ли менять конденсатор или нет.

Обычно ESR плохого конденсатора увеличивается.

Более того, фантастический конденсатор можно было бы измерить почти как короткую цепь, а остальные части, подключенные параллельно с его использованием, будут иметь минимальное влияние на размер конца.

Это качество, которое делает измеритель СОЭ незаменимым прибором для поиска неисправностей электроники.

Следовательно, если вы действительно хотите изучить и исправить неисправные конденсаторы на своих устройствах, вам понадобится соответствующий измеритель ESR.

Вы можете обнаружить приличное СОЭ где угодно.

Интеллектуальный пинцет

Обычно измеритель ESR может выполнять всю работу за вас, но что касается деталей SMD, это не так просто, как мудрый пинцет.

Если вы выберете СОЭ, все будет в порядке, но интеллектуальный пинцет (ссылка на Amazon) — это приятно и, по моему мнению, отличный инструмент для вашей лаборатории.

Настоящая проблема умных пинцетов в том, что они дороги.

В последний раз я проверял его стоимость около 300 долларов.

Но помимо использования его просто для проверки конденсаторов, он также может работать как замечательный портативный измеритель LCR.

Все измерения точно такие же, как я говорил ранее для измерителя ESR.

Визуально плохой конденсатор

Вместо того, чтобы использовать измеритель ESR или пинцет, мы могли бы даже протестировать конденсатор, не выпаивая его, путем полного обзора.

Плохой электролитический конденсатор расходуется с другой стороны, вы видите это на схеме: просто замените его, не тратя время на его анализ.

Значение емкости может быть в большом диапазоне, если вы исследуете его вне цепи с помощью мультиметра или емкостного измерителя, но, тем не менее, оно паршивое.

Заключение

Вы просто не можете проверить ужасный конденсатор ни в помещении, ни за пределами печатной платы с помощью измерителя емкости или мультиметра.

Основная причина.

Они могут привести к ложным результатам.

Единственное средство для проверки конденсатора без демонтажа припайки — это измерение его эквивалентного последовательного сопротивления (ESR).

Это значение измеряется измерителем ESR.

Измеритель ESR передает переменный ток частотой 100 кГц на тестируемый конденсатор.

Ток генерирует напряжение на конденсаторе, а затем с помощью математики вычисляется ESR и отображается на мониторе.

Вы получаете смещенное значение ESR после сравнения его с графиком ESR, вы получаете неисправный конденсатор.

Простой метод измерения ESR конденсатора

Конденсаторы классифицируются по типу диэлектрика. Электролитические конденсаторы популярны в силовых электронных схемах из-за их высокого объемного КПД и отличного соотношения цена / качество. [1] К сожалению, их характеристики меняются с рабочей частотой, тогда как полное сопротивление идеального конденсатора уменьшается с частотой.Но в реальном мире этого не наблюдается в лаборатории. Увеличение частоты до определенной точки приводит к ожидаемому снижению импеданса, но увеличение частоты вызывает увеличение импеданса, то есть действует как резонансный контур. Чтобы смоделировать поведение реального конденсатора, требуется добавление дополнительных элементов к модели конденсатора. ESR — это фактически сопротивление, которое конденсатор показывает на границе между поведением, подобным конденсатору, и поведением, подобным индуктору, то есть сопротивлением на резонансной частоте.

При моделировании динамического поведения преобразователей мощности значение ESR является важным, поскольку оно позволяет прогнозировать пульсации на выходе преобразователя, а также срок службы конденсатора. [2] Мощность, рассеиваемая в ESR, вызывает повышение температуры конденсатора, а также уменьшение его емкости и срока службы.

Простой и прямой метод измерения ESR предложен в [3] , в котором ESR определяется непосредственно отношением напряжения пульсаций конденсатора к току пульсаций.Но реализация довольно дорогая и хлопотная. Чтобы определить ESR, используя только измерения напряжения, Chen et al. [4] предположил, что при некоторых конкретных условиях ток пульсаций индуктора можно считать постоянным, и, следовательно, выходное напряжение пульсаций определяет ESR. Однако предлагаемый метод ограничен, а точность его невысока.

Лабораторный метод, который можно использовать для определения собственного значения ESR электролитических конденсаторов, был предложен в [5] .Однако этот метод дорог в реализации.

Здесь мы представляем простой метод измерения для определения ESR конденсатора.

Предлагаемый метод:

Предположим, что модель, подобная показанной на рис. 1 , для тестируемого конденсатора (CUT):

1. Модель тестируемого конденсатора.

В этой модели не учитывается индуктивность выводов. Предположим, что CUT подключен к генератору синусоидальной волны с частотой Fg и внутренним сопротивлением rg, как показано на Рис.2 :

2. CUT подключен к генератору синусоидальной волны.

Передаточная функция этой схемы:

Уравнение 1 показывает характер пропускания верхних частот этой схемы. Следовательно, мы можем аппроксимировать передаточную функцию как:

Уравнение 2 является основой для измерения ESR конденсатора. Когда входная частота достаточно высока, мы можем упростить соотношение вход-выход как алгебраическое уравнение 2.Для высоких частот схема действует как аттенюатор с коэффициентом ослабления:

Измерение коэффициента затухания цепи и внутреннего сопротивления генератора приводит к r c , ESR конденсатора:

Вместо возбуждения синусоидальной волны мы можем использовать прямоугольную волну. Это позволяет нам использовать ряд Фурье для написания уравнения с уровнями + Vm и -Vm и периодом T:

Где:

Прямоугольная волна состоит из нечетных гармоник.Когда основная гармоника достаточно высока, конденсатор действует как короткое замыкание, и выходное напряжение является приблизительно ослабленной версией входного напряжения в установившемся состоянии. Затухание в цепи в установившемся режиме напрямую связано с эквивалентным последовательным сопротивлением конденсатора r c , которое может быть получено путем измерения коэффициента затухания цепи и использования уравнения 3.

Результаты моделирования:

Диаграмма

Simulink показана в Рис. 3 :

3.Схема моделирования схемы в Simulink.

В качестве возбуждения используется прямоугольная волна с амплитудой +1 и -1 вольт. Выходное сопротивление генератора сигналов принято равным 50 Ом, конденсатор — 30 мкФ, ESR 0,8 Ом. Форма выходного сигнала в установившемся режиме показана на рис.4 . :

.

4. Устойчивый выход схемы.

Расчетный коэффициент затухания цепи:

и СОЭ CUT рассчитывается как:

Результаты лаборатории:

Генератор сигналов с номинальным выходным сопротивлением 50 Ом обеспечивает возбуждение.Выходное сопротивление 47,1 Ом измеряется с помощью простого делителя напряжения. Пиковое напряжение установившегося выходного напряжения измеряется с помощью цифрового осциллографа. На рисунке 5 показан пример выходных данных.

5. Пример формы выходного напряжения.

Расчетные значения СОЭ

Этот простой метод измерения обеспечивает точные результаты и позволяет более точную модель преобразователя мощности.

Список литературы

1. Amaral A.M.R., Cardoso A.J.M .: Экспериментальная методика оценки значений ESR и собственных значений реактивного сопротивления алюминиевых электролитических конденсаторов . Proc. Конференция по контрольно-измерительным приборам, IMTC 2006, апрель 2006 г., стр. 1820–1825.

2. Шанкаран В.А., Рис Ф.Л., Avant C.S .: Проверка и прогноз срока службы электролитических конденсаторов . Proc. 32-е ежегодное собрание Общества отраслевых приложений IEEE, октябрь 1997 г., т.2. С. 1058–1065

3. Venet P., Perisse F., El-Husseini M.H., Rojat G .: Реализация схемы интеллектуального электролитического конденсатора , IEEE Ind. Appl. Mag., 2002, 8, (1), с. 16–20

4. Чен Ю.-М., Чжоу М.-В., Ву Х.-К .: Прогнозирование выхода из строя электролитического конденсатора LC-фильтра для импульсных преобразователей мощности . Proc. 40-е ежегодное собрание Общества отраслевых приложений IEEE, октябрь 2005 г., т. 2. С. 1464–1469.

5. Amaral A.M.R., Cardoso A.J.M.: Измеритель СОЭ для высоких частот . Proc. Int. Конф. по силовой электронике и приводным системам, PEDS, 2005, стр. 1628–163

6. Д.У. Харт, « Силовая электроника «, Мак Гроу Хилл, 2010 г.

7. N. Mohan, T. М. Унделанд, В. П. Роббинс , « Силовая электроника: преобразователи, применение и конструкция, » John Wiley and Sons, 2002.

8. Р. В. Эриксон, Д. Максимович , « Основы силовой электроники», «Springer, 2001.

9. A.M.R. Амарал, А.Дж.М. Кардосо: « Измеритель СОЭ для высоких частот ». Proc. Int. Конф. по силовой электронике и приводным системам, PEDS, 2005, стр. 1628–1633.

10. Р. Чен, J.D.V. Вик, С. Ван, У. Г. Одендал: Улучшение характеристик интегрированных фильтров электромагнитных помех за счет встроенных проводящих слоев . IEEE Trans. Power Electron., 2005, стр. 611–619.

11. A.M.R. Амарал, А.Дж.М. Кардосо: Экспериментальная методика оценки собственных значений ESR и реактивного сопротивления алюминиевых электролитических конденсаторов .Proc. Конференция по контрольно-измерительным приборам, IMTC 2006, апрель 2006 г., стр. 1820–1825.

Как проверить электролитические конденсаторы

Как приучить мозг думать быстро

В жизни есть много этапов, на которых мы должны быстро принимать решения.Но мы не можем. Потому что мы путаемся в выборе. В таких ситуациях наш мозг перестает думать. Мы беспокоимся, и пути назад нет. Но мы не можем решить. Чтобы избежать подобных ситуаций, нужно тренировать свой мозг на быстрое мышление. Советы для быстрого мышления Есть 10 советов для быстрого мышления. Мы можем проверить по одному: Упражнение Упражнения полезны для мозга. По мере активности увеличивается частота сердечных сокращений. Затем сердце перекачивает больше кислорода в мозг, который высвобождает гармонию, которая создает приятную среду для развития ума.Будьте активны в жизни Вы должны быть социально активными. Таким образом, у вас будет достаточно уверенности, чтобы противостоять кому угодно. Вы не постесняетесь поделиться мыслями. Перестань перегружать себя & ldquo; Мастер на все руки — мастер ни в чем не бывало & rdquo; так что не заканчивайте во всех областях. Вы должны делать то, в чем вы совершенны. Если вы перегружаете себя, вы определенно расстроитесь и не сможете сосредоточиться на размышлениях. Практикуйтесь в быстром принятии второстепенных решений & ldquo; практика делает человека совершенным & rdquo; так что начинайте практиковать все второстепенные жизненные решения быстро, но имейте в виду, что эти решения не имеют длительного воздействия на вашу жизнь.Попытайтесь практиковать то, в чем вы правы. Возраст и семейный анамнез Возраст и гены также имеют значение при быстром мышлении. Поскольку некоторые семьи активны, а некоторые ленивы в повседневной жизни. Возрастные факторы также играют важную роль в мозговой деятельности. Людям в возрасте 40 лет требуется больше времени, чтобы подумать, поскольку 40 лет — это зрелый возраст. Выспаться Сон важен для нашего тела. Также как есть. Многие люди умерли из-за недосыпания. Наше тело не может работать без отдыха.Итак, взрослые должны спать 8 часов. Пройдите тест на умственную скорость В Интернете есть множество бесплатных психологических тестов. Это займет всего 5 минут. Они задают простые вопросы, чтобы проверить умственную скорость. Мысленные загадки и головоломки Попробуйте решить задачи и загадки, связанные с математикой в ​​уме. Таким образом ваш мозг становится активным. И быстро начни думать. Активные упражнения Попробуйте заниматься интенсивными видами деятельности, такими как зумба или аэробика, которые не только делают ваше тело здоровым, но и укрепляют ваш мозг.Еда, подходящая для мозга Кофеин делает наш мозг активным, но пьёт умеренно. Принимайте всего две чашки за 24 часа. Рыбий жир также заставляет наш мозг хорошо работать. Витамин D также играет жизненно важную роль в росте мозга. Не ешьте барахло. Примите здоровый образ жизни. Ешьте 2_3 грецких ореха в день, чтобы активировать новые клетки в мозге. Здоровый дух дает здоровое мышление. Другие занятия & bull; Почему нужно думать быстро. & bull; Как научить наш мозг работать быстро.& Бык; Быстрое мышление подходит для жизни. & бык; Быстро думающие умны. Почему нужно думать быстро Прежде всего, мы должны знать, почему быстрое мышление важно в жизни. Жизнь движется очень быстро. Мы все должны плыть по течению. Мы должны быстро думать и действовать соответственно, чтобы добиться успеха в этом мире. Как приучить мозг работать быстро Все мы знаем, что мозг играет важную роль в мышлении.Ум предназначен не только для размышлений. Он играет и другие важные функции в нашем организме. Чтобы думать быстро, мы должны сначала тренировать свой мозг. Для тренировки нашему уму нужна глубокая концентрация. Сосредоточьтесь на ситуации и подумайте, но помните, не переусердствуйте. Просто глубоко подумайте, примите решения и двигайтесь дальше, не зацикливайтесь на ситуации, потому что это сделает вас несчастным. Быстрое мышление подходит для жизни. Как вы думаете? Быстрое мышление подходит для жизни.Нет, если берешь. Важное решение в вашей жизни — быстро, потом вы в нем покаетесь. По мнению профессоров американского университета, «важное решение должно получить большой отклик», это означает, что если вы принимаете важное решение в своей жизни, не торопитесь. Просто сядь и подумай медленно. Быстрое мышление связано с интеллектом. Это коллективное мышление, что если кто-то быстро думает, то его / ее IQ должен быть выше. Но нет, это неправда.Есть пословица: «поспешность тратит впустую». Есть большая разница между умным мышлением и быстрым мышлением? Быстрое мышление против точного мышления Есть большая разница между умным мышлением и быстрым мышлением. Быстрое мышление Это не обязательно для жизни, которую мы все знаем, время движется со скоростью. Все спешат. Конкуренция высока, и все хотят выиграть гонку. Никто не хочет ждать проигравшего. Тем не менее, всем нам не нужно торопиться.Правильно ли принимать быстрые решения без хорошего результата? Тогда все мы покаемся. Так что всегда лучше расслабиться. Затем мы сначала думаем и принимаем решения. Думайте мудро, а не поспешно.

Читать далее
Как развлечься во время карантина?

Что ж, лето — пора отпусков для многих.Это лето потрясло всех большим количеством праздников из-за COVID-19. Из-за блокировки ваше развлекательное меню стало короче. Блокировка COVID-19 затронула все. Интернет по-прежнему предоставляет множество возможностей для общественных встреч. Живые концерты и другие способы собраться заставят вас почувствовать себя развлеченным в компании, даже если вы дома одни. Тем не менее, в наши дни многим людям становится скучно из-за режима карантина в одиночестве дома. Что ж, действительно, многие люди только зря тратят время; многие едят и пьют весь день.Из-за пандемии никто не может выходить на улицу, пока вам снова не разрешат выйти на улицу, в ресторан, парк, бар или заграницу. Я поделюсь лучшими развлечениями во время карантина. Всем известно, что в наши дни труднее найти средства для снятия стресса. Многие из вас, должно быть, проводят все свое время, просматривая сериал Netflix, играя в множество игр и какое-то время пользуясь социальными сетями. Здесь я расскажу о лучших методах развлечения в карантине 2020-х годов.Вы сможете с пользой провести время. Это станет для вас отличным опытом. В карантине будут самые лучшие дела. Поделюсь уникальными идеями, как провести время во время карантина. Уникальные идеи для развлечения во время карантина: Уборка в выходные в летнем романе или книге, которую вы всегда хотели Фитнес имеет значение Ремесло своими руками Садоводство или какое-нибудь уличное украшение Пазлы для взрослых Цифровые туры Приготовить что-нибудь для себя Бесплатный онлайн-курс Начать вести блог Мечта Настольная игра — это круто Набросок или рисование Внештатный Уборка по выходным летом: Что ж, если у вас есть этот отпуск, и вы застряли, то вам стоит хотя бы использовать выходные для летней уборки.Вы можете убрать свою комнату, аксессуары, дом, сад, задний двор и т. Д. Ваша техника тоже нуждается в чистке, так что это ваш шанс убрать и ее. Какой-нибудь роман или книга, о которых вы всегда мечтали: Я из тех людей, которые всегда хотели прочитать роман, но у них не было времени из-за плотного графика. Ваши мечты тоже ждут, если вы один свободны весь день и любите читать, это прекрасно. Начните свой любимый роман или одну из самых продаваемых книг всех времен. Фитнес имеет значение: Фитнес необходим для здоровой жизни, так чего же вы ждете? Встаньте и начните заниматься спортом вместо того, чтобы сидеть весь день и много есть — ваше здоровье требует тренировки.Ремесло своими руками: Ну а вы творческий человек? Тогда отпуск — это для вас проявление творческих способностей. Работайте над некоторыми проектами DIY или начните создавать. Садоводство или какое-нибудь уличное украшение: Это лучшее хобби на свете. Если вы любите садоводство, не нужно никаких дополнительных упражнений. Сажайте также свои любимые овощи, фрукты и цветы. Лето известно как сезон садоводства. Вы также можете сажать травы. Пазлы для взрослых: Вы можете легко найти свои любимые головоломки и распечатать эти головоломки.Найти и распечатать эти пазлы — несложная задача. Когда вы решите эти головоломки, это будет очень увлекательно. Цифровые туры: Что ж, если у вас есть доступ в Интернет, вы можете быстро отправиться в виртуальные туры. Вы можете посетить музеи, совершить цифровую экскурсию по островам и даже по самым известным местам. Приготовьте что-нибудь для себя: Это может быть лучшее время. Вы можете приготовить что-нибудь для себя. Вы даже можете попробовать новый рецепт. Заказ еды может быть дорогостоящим, поэтому приготовьте себе любимую еду онлайн.Бесплатный онлайн-курс: Из-за этой пандемии количество онлайн-курсов увеличивается. Многие учреждения и организации предлагают бесплатные онлайн-курсы и стипендии. Вы можете воспользоваться этой возможностью и начать изучать свой любимый класс. Начать блог: Ведение блога — неплохой вариант, если вы социальный человек. Поделитесь своим распорядком с друзьями и со всем миром. Мечта: Сны наяву — лучший способ подбодрить вас.Вы можете мечтать о своем следующем туре по направлению своей мечты. Настольная игра классная: Уберите те доски, которые использовались для игр. Вы можете играть в различные настольные игры дома со своим братом или сестрой, родителями, детьми и даже семьей. Набросок или рисование: В каждом из нас есть художник. Многие выражают свое мнение, но многие не находят времени проявить свой талант. Вы один из тех художников? Покажите свои способности и начните рисовать или делать наброски Внештатный: Что ж, если вы хотите сделать что-то полезное, то фриланс — неплохой вариант.Многие международные платформы позволяют вам проявить свой талант и платить за него. Вы можете быстро начать работать фрилансером бесплатно и получать деньги.

Читать далее
Как получить работу своей мечты?

Чтобы получить работу мечты, нужно оценить себя.Сосредоточьтесь на том, чтобы найти то, что делает вас наиболее счастливым в рабочей среде? Затем составьте список своих идеальных требований к работе, когда вы найдете их в соответствии со своей мечтой и захотите получить ее. Но что будет дальше? Может быть легко почувствовать себя подавленным, особенно когда работа в вашем уме отличается от вашей текущей роли. Несколько советов помогут вам сразу же начать путь к работе своей мечты. Вот несколько советов, как получить работу своей мечты: Установите приоритеты: Первое, что вам нужно сделать, чтобы получить работу своей мечты, — это расставить приоритеты.Это один из основных факторов, влияющих на тех, кто успешно добился работы своей мечты. Помимо тех, кто продолжает мечтать, это приоритеты. Отличники определяют, чего они хотят достичь. Когда и они также создают список шагов, их цели, которые приведены ниже: Во-первых, будьте конкретны, потому что чем конкретнее вы будете, тем больше у вас шансов добиться того, что вы намеревались сделать. Например, по сравнению с тем, чтобы ориентироваться на конкретную отрасль, вам нужно выбрать ту роль, которую вы хотите.Второе — расставить приоритеты. Вы должны разделить свою главную цель на более мелкие шаги и просто расставить приоритеты. Вы должны сначала решить, что вам нужно сделать, и поработать над этим, прежде чем переходить к следующему шагу. Третье, что вам нужно сделать, это установить сроки. Устанавливая сроки, вы должны определить, когда вы хотите достичь каждого шага на пути к своей цели. Кроме того, отслеживайте свой прогресс с течением времени, чтобы иметь точное представление о том, где вы находитесь.Тогда четвертый и последний пункт должен быть реалистичным. Чтобы быть реалистичным, вы должны убедиться, что вы оцениваете свои цели и сроки по сравнению с внешними данными, чтобы убедиться, что они реалистичны. Некоторые инструменты, такие как наш калькулятор заработка, являются отличным и полезным способом сделать это. Выберите ролевую модель: Образец для подражания придаст твердости вашей цели и амбициям. В конце концов, если кто-то другой достиг того, чего вы хотите, то почему бы и нет? Другими словами, образец для подражания также может быть полезным и необходимым, когда вы не уверены, что делать дальше, поскольку вы можете использовать их путь к успеху как вдохновение для себя.Когда вы выбираете образец для подражания, лучше всего выбирать того, у кого есть: Во-первых, вы должны добиться того, чего хотите. Вы должны думать, но иметь аналогичную отправную точку. Затем вы должны попытаться узнать как можно больше о: Образование, которое вы сделали образцом для подражания Изменения, которые они сделали для достижения своих целей. Их отношение к неудачам, успеху и достижениям и, наконец, то, как они справлялись с невзгодами. Учите другой язык: Возможно, это не самый очевидный деловой навык, но изучение нового языка усиливает вашу привлекательность, расширяя круг вакансий, для которых вы подходите, и открывая возможности для международной карьеры.Первым в списке языков для изучения является английский. Английский язык считается наиболее предпочтительным деловым языком для многих компаний по всему миру и поможет продвинуть вас на вершину списка кандидатов. EF English live предлагает ряд курсов делового английского для профессионалов, желающих получить дополнительные преимущества. Посвятите время своей страсти: Еще один источник неудач для многих профессионалов — нехватка времени. Если вы хотите получить работу своей мечты, вам нужно будет найти время.Будь то свободный вечер для занятий по бизнес-английскому, время для обучения на курсах повышения квалификации или время для подачи заявления на новую работу, тогда вам придется временно отложить другие дела из своего расписания, чтобы найти время, на которое вы нужно. Разговаривайте с другими о похожих целях: Вы должны развивать дружбу с людьми, которые преследуют такие же карьерные цели, как и вы. Это также обеспечивает поддержку и воодушевление, поскольку у них есть идеи и методы, о которых вы, возможно, не думаете сами.Затем, более того, как только вы все достигнете своих целей, у вас уже будет сильная, готовая и профессиональная сеть. Не прекращайте попытки: Последнее, что вам нужно сделать, — это не терять надежду и не прекращать попытки, потому что не всегда все идет точно по плану, и также рекомендуется быть готовым к неудачам. Наличие временной шкалы на месте и ее корректировка при необходимости помогут вам, равно как и поддержка друзей, с которыми можно будет обсудить разочарование и поделиться успехами.

Читать далее
Как бросить курить без особых усилий?

Все мы знаем, что курение — это риск для здоровья и прямой путь к раку, и поэтому каждый хочет бросить его.Но, как и любая дурная привычка, она не проходит легко. Однако предупреждение о пакетах & # 39; курение вызывает рак. Курение убивает. & # 39; люди не уходят. Заядлые / постоянные курильщики в некоторой степени зависимы от дозы никотина, которую дает медленный яд. Но поскольку курение вредно для здоровья, многие курильщики во всем мире хотят бросить его. Но внезапный отказ от никотина нелегок и имеет тенденцию влиять на ваше здоровье и приводит к различным проблемам. Люди, которые регулярно курят, после отказа от курения проходят через синдром отмены.Вот несколько симптомов, которые могут проявиться при отмене сигарет: Симптомы отказа от сигарет Аппетит: вы голодны все больше и больше и едите больше, чем обычно. Благодаря химическим веществам серотонина и дофамина вы становитесь менее голодными, но когда вы бросаете курить на день или два или более, у вас не будет такого высокого уровня серотонина и дофамина; в результате вы едите больше. Тяга: тяга к никотину — один из наихудших симптомов отмены при отмене сигарет, потому что тяга к никотину может возникнуть уже через полчаса после последней сигареты.Также известно, что они служат дольше всех. Кашель: боль в горле — один из менее распространенных, но все еще распространенных симптомов отмены никотина, поскольку ваша дыхательная система плохо работает под влиянием никотина и, как следствие, когда она пытается приспособиться к новой среде, и поэтому вы будете кашлять чаще, чем обычно. Головные боли и головокружение: они возникают первыми и первыми исчезают, и очень часто встречаются у людей, страдающих от никотиновой абстиненции. Усталость: Курение действует как своего рода адреналин и дает вам энергию.Таким образом, если вы проводите время без никотина, это может замедлить ваше движение и без него вы можете почувствовать усталость. Запор: запор и многие другие более мелкие и менее незначительные, но неприятные симптомы также могут быть вредными. Как бросить курить без усилий Как видите, эти симптомы вредны для вашего эмоционального, физического и психического здоровья. В результате каждый в мире хочет знать, как бросить курить без усилий. Что ж, именно об этом мы и расскажем вам в этой статье.Найдите замену: курение — это не только физический акт. Это психологическая привычка заядлых курильщиков. Из-за привычки класть что-то между ртом очень трудно отказаться. Чтобы избавиться от этой привычки или избавиться от нее, вы можете попробовать оставить себе жевательные резинки, морковные / сельдерейные палочки, мяту и т. Д. Это избавит вас от желания положить что-нибудь в рот. Чтобы избежать этого ощущения пустоты в руках, попробуйте держать карандаши / ручки, сжимать шарики и т. Д., Которые будут постоянно держать руки занятыми.Ваша привычка закуривать сигарету через каждые несколько минут или часов может быть удовлетворена путем зажигания свечи, благовоний или чего-то еще. Вы также можете попробовать вейпинговые аппараты без никотина, которые помогут вам избавиться от ощущения выдыхаемого дыма. Управление тягой к сигаретам: как я уже говорил, курение для заядлых курильщиков — это скорее психологический акт, чем физический. И поэтому, когда и если вы пытаетесь бросить курить, вы можете делать эти вещи, чтобы отвлечься от вещей: Отвлекайте себя: делайте все, что хотите, лишь бы это отвлекало вас от курения.Напомните себе, почему вы бросили курить: возьмите высокие моральные позиции и постарайтесь вспомнить, почему вы бросили курить в первую очередь. А затем оставайтесь верными своему обещанию, не поддаваясь искушениям. Не поддавайтесь искушению: избегайте мест и пятен, которые могут соблазнить вас вызвать влечение. Побалуйте себя: награждайте себя за каждый день победы над курением. Держитесь подальше от триггеров курения: большинство курильщиков начинают курить из-за своей близости к вещам, которые в первую очередь заставили их курить.Вот некоторые из самых известных триггеров курения и что делать, если вы хотите избежать этих триггеров. Алкоголь: употребление алкоголя и курение идут рука об руку; многие люди курят, пока пьют. Избегайте употребления алкоголя или ходите в места, где запрещено курить во время употребления алкоголя, чтобы не рецидивировать. Другие курильщики: большинство людей начинают курить из-за давления со стороны общества и необходимости быть максимально послушными. Поэтому очень сложно бросить курить, когда курят и близкие вам люди.Так что лучше сообщить семье и друзьям о вашем решении бросить курить. Так что курящие не только перестанут уважать ваши границы, но и не позволят вам сдаваться. Кроме того, избегайте мест, где курят, и старайтесь находиться в местах, где курение запрещено. Курение после еды: многие курильщики курят после обеда или ужина. Менталитет, стоящий за этим, — это курение на ужин. Но вместо того, чтобы закурить сигарету после еды, пытается съесть десерт или съесть фрукты, шоколад, жевательную резинку, что угодно, не держа в руке сигарету.Теперь вы знаете, как бросить курить без усилий, и я надеюсь, что это вам поможет. Помните, что курение вредно для вашего здоровья, и рано или поздно вам придется бросить его. И помните, что «Профилактика лучше лечения».

Читать далее
Как разбогатеть из ничего?

Больше зарабатывать и меньше тратить — не ответ на вопрос, как стать богатым.Вы можете стать богатым, даже если у вас нет хорошо оплачиваемой работы. Вам даже не нужно тратить деньги на копейки. Вы можете стать богатым, даже если вам совершенно не с чего начать. Продуманный план и понимание денег помогут вам стать богатым. Чтобы стать миллионером, нужен умный, а не тяжелый труд. Традиционное представление о том, что упорный труд приносит деньги, ошибочно. Вот 3 стратегии и техники, которыми вы можете воспользоваться, чтобы разбогатеть из ничего.Вкладывай свои деньги Часто люди прибегают к меньшим расходам и считают это экономией. Этот метод не может помочь вам увеличить норму сбережений, поскольку вы не увеличиваете свой доход. Инвестирование — дело рискованное, но большинство бизнесменов и миллиардеров считают его идеальным способом заработка. Существуют различные инвестиционные стратегии и планы. Паевые инвестиционные фонды, акции и акции и многое другое. Вы можете инвестировать в облигации, недвижимость, бизнес и так далее. Инвестиции могут либо принести пользу, либо сломать вас, поэтому важно выбрать правильный план и понять, в какие инвестиции вы хотели бы вложиться.Даже если у вас недостаточно денег, вы можете начать инвестировать. Инвестиции сопряжены с большим риском. Вы можете удвоить или утроить свои деньги или даже потерять все свои деньги. Как только вы начнете получать доход за счет акций, вам необходимо диверсифицировать свои средства. Распределите свои деньги по различным программам и планам. Обычно людям требуется время, чтобы понять рынок и способы инвестирования, но как только вы поймете, как он работает, это станет легким заработком. Прежде чем начать инвестировать, тщательно исследуйте то, во что вы хотите инвестировать, и вы должны постоянно быть в курсе событий на рынке.Инвестиции — предпочтительный вариант для легкого заработка. Начать малый бизнес Ваш бизнес может приносить больший доход, чем вы думаете. Для начала не идите ни с чем большим. Вы можете работать из своего собственного дома и не требуют каких-либо больших административных настроек. Вам нужно составить собственный план запуска и быть уверенным в своей цели и начать с малого; как только компания выберет, вы можете расширить ее. Таким образом, вы можете быть уверены, что у вас есть источник дохода.Полученная прибыль может быть диверсифицирована в различные инвестиционные проекты. Сегодня малый бизнес превратился в компании с доходом в миллионы долларов. Вы можете стать предпринимателем и заработать крупную сумму денег, открыв собственное дело. Опять же, стартап — дело непростое, и он не приносит быстрых результатов. Это требует времени, но последовательность может помочь вам вернуть деньги домой. Капитал, необходимый для открытия бизнеса, минимален; вам не нужно вкладывать все свои сбережения в открытие бизнеса.Планируйте свой бюджет и инвестируйте соответственно. Сегодня во всем мире миллионы компаний, которые добились успеха, когда-то создавали стартап в собственном доме. Планируйте свои расходы Часто люди придираются к тому, что у них недостаточно денег, а затем тратятся на ненужные покупки. Людям необходимо отслеживать расходы и доходы. Это позволяет систематически планировать будущее. Ведение учета денег также помогает вам тратить меньше. Расставьте приоритеты в своих потребностях и требованиях, что поможет вам контролировать деньги, которые у вас есть.Составьте список всех своих инвестиционных планов, регулярно будьте в курсе рынка и цен на акции. Если вы хотите разбогатеть, вы должны узнать больше о рынке. Без понимания денег нельзя зарабатывать деньги. Не занимайте деньги и убедитесь, что все ваши долги выплачены. Если вы заставляете людей просить ваши деньги, есть вероятность, что вы проведете остаток своей жизни, пытаясь выплатить все свои долги. Если вы остро нуждаетесь в деньгах и ссуды — ваше последнее средство, убедитесь, что вы выбрали план с низкими процентными ставками.Высокие процентные ставки заставят вас навсегда остаться в долгах. Это самые популярные способы легко заработать. Легкое и быстрое зарабатывание денег всегда сопряжено с большим риском. Нет ничего без риска. Следовательно, убедитесь, что у вас всегда есть постоянный источник дохода. Заработная плата не должна быть высокой, но убедитесь, что вы приносите доход. Во-вторых, погрузитесь в акции и акции. Инвестиции — лучший способ заработать. Но убедитесь, что вы узнаете и понимаете, к чему идете.Регулярно изучайте и проводите исследования, советуйтесь только с опытными. Тысячи людей ждут, чтобы дать вам бесплатный совет и склонить к мошенничеству. Будьте осторожны и бдительны в отношении того, куда вы инвестируете и как вы инвестируете. Следуйте этим шагам, и скоро вы станете миллионером.

Читать далее .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
