Как определить фазу и ноль мультиметром: инструкции, фото, видео

Чтобы правильно подключить приборы освещения, розетки и другие электроустройства нужно знать, где фаза и ноль. Для этого можно воспользоваться очень полезным и функциональным измерителем — мультиметром. Несмотря на кажущуюся простоту этого прибора, нужно научиться им пользоваться, в некоторых случаях одно неверное действие может привести к неприятным и даже плачевным результатам. Мы расскажем вам, как определить фазу и ноль мультиметром, и вы сможете безопасно организовать электричество в своём доме.

Contents

• 1 Для неискушённых пользователей: что такое фаза и ноль
• 2 Самое важное: правила безопасности
• 3 Как определить фазу мультиметром
• 4 Как найти ноль мультиметром
  • 4.1 Вопрос — ответ

Для неискушённых пользователей: что такое фаза и ноль

Чтобы понять, как определить фазу и ноль мультиметром, нужно сначала узнать, что такое «фаза и ноль». Здесь нам пригодится элементарная физика. Вспомним определение электротока, знакомое многим из нас со школы, — это упорядоченное движение заряженных частиц, то есть электронов. Все электросети сгруппированы так:

1. С постоянным током, когда частицы движутся в едином направлении.
2. С переменным, когда направление носит переменчивый характер.

Нам нужен второй вид. Переменная сеть включает в себя две части:

1. Фаза (официальное название — рабочая фаза), по которой идёт рабочее напряжение.
2. Ноль или пустая фаза, необходимая для образования замкнутой сети, чтобы подключались и работали электроприборы. Кроме того, она используется для сетевого заземления.

Когда электроприборы включаются в однофазку, расположение этих двух фаз не имеет значения. Но для монтажа электропроводки и её присоединения к общедомовой сети без этих знаний не обойтись.

О том, как проверить мультиметром фазу и ноль, мы и поговорим далее, но сначала вспомним простейшие меры безопасности.

Самое важное: правила безопасности

1. Не используйте нерабочие щупы.
2. Не используйте измеритель там, где царит высокая влажность.
3. При выборе диапазона измерений переключатель важно сразу ставить к наибольшему значению во избежание поломки мультиметра.
4. Не изменяйте измерительные границы или режим тестера прямо в ходе замеров. Проще говоря, не вертите переключатель мультиметра, когда делаете измерение.
5. Перед эксплуатацией мультиметра прочитайте руководство по его применению. Есть разные модели и обозначения. Чтобы правильно расставить щупы, выбрать точный режим и диапазон значений, изучите руководство к своей модели тестера. Полезно прочитать и наш материал о том, как пользоваться мультиметром.

Как определить фазу мультиметром

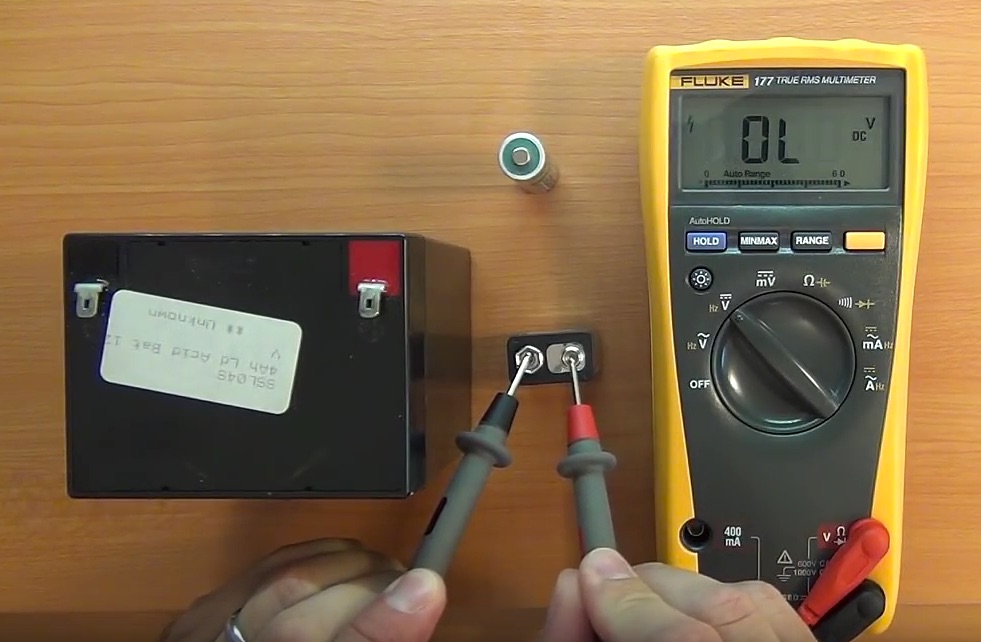

Для начала включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Сразу ставим максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.

Кстати, если вы хотите убедиться в работоспособности определённого тестера (а это очень важно!), проверьте свою розетку. Сделать это очень просто: вставить щупы в розеточные гнёзда. О полярности не беспокойтесь, здесь она значения не имеет. Главное правило — не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.

Теперь можно продолжить рассказывать о том, как найти мультиметром фазу в розетке 220В.

Проще всего обстоят дела, если перед нами три проводка: земля, ноль и фаза. Всё, что нужно сделать в такой ситуации — проверить напряжение всех пар. Между землей и нулём напряжения почти нет, значит, другой проводок — фаза.

Если же перед вами два проводка, всё немного иначе. Теперь нам нужно организовать подходящие условия для движения электричества по прибору. Итак, дальнейшие действия для проверки фазы мультиметром:

1. Наконечником алого провода тестера дотрагиваемся до исследуемого проводка.
2. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). Им может быть стальной каркас рядом стоящей стены, отопительная батарея и т.п. Главное — выбрать заземленный предмет.
3. Смотрим на показания мультиметра. Если вы видите показания, приближенные к 220В, значит, вы нашли фазу. Цифра может чуть отличаться в зависимости от условий, но будет находиться в пределах указанного значения. Если проверяемый вами кабель не является фазой, значит, вы увидите на дисплее 0 или немного вольт.

Есть ли риск в этом методе? Да, но он очень маленький. Дело в том, что сетевое напряжение движется через значительное сопротивление резистора, который встроен в наш измерительный прибор. Поэтому удара током нет. А рабочий этот резистор или нет, мы предварительно проверяем с помощью розетки способом, который описали выше. Без рабочего резистора, конечно, складываются отличные предпосылки для короткого замыкания, а его не заметить невозможно.

И лучше всего не зажимать наконечник пальцами, а использовать для этого заземлённые устройства. Но это возможно не всегда. Если вы будете использовать свою руку, советуем не пренебрегать такими принципами безопасности, как резиновый коврик под ногами или диэлектрические ботинки. Кроме того, прикоснитесь к щупу правой рукой сначала быстро: если нет никаких неприятных ощущений, то выполняйте измерения.

Рекомендуем посмотреть видео о том, как узнать мультиметром фазу и ноль:

Конечно, не забудьте перед описанными манипуляциями выбрать режим измерения именно напряжения переменного тока.

Если же вы не уверены, что всё пройдет благополучно, не беритесь за это дело, а доверьте опытным электрикам. Кроме того, можно использовать вместо мультиметра индикаторную отвертку (её индикатор загорается/не загорается при проверке).

А вот ещё одно интересное видео в тему, как мультиметром узнать, где фаза:

Как найти ноль мультиметром

Логично предположить, что ноль располагается по отношению к фазе, поэтому искать его легко: если вы нашли фазу, второй проводок из пары — ноль. Но не всё так просто, потому что другой провод может также быть землей. Ноль и заземление почти одинаковы. Иногда эти два провода связываются в щите и выявить их весьма нелегко. Как определить ноль мультиметром?

Советуется выключить кабель ввода от заземлительной шины в щитке. В таком варианте, когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при тестировании ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.

Как проверить ноль мультиметром в розетке:

1. Красный провод мультиметра подвести к дырке, где фаза.
2. Черный провод соединить сначала с одним контактом, потом с другим.
3. Зафиксировать оба напряжения. Где оно меньше — там земля, где чуть больше — ноль.

Теперь вы знаете, как определить фазу и ноль мультиметром. Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как определить фазу цифровым мультиметром?

Имя: Кирилл

Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~.

Поставьте максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.



Вопрос: Как безопасно найти фазу мультиметром?

Имя: Матвей

Ответ: Для этого нужно убедиться в работоспособности мультиметра с помощью проверки розетки. Вставьте щупы в розеточные гнёзда, не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.



Вопрос: Как правильно проверить фазу и ноль мультиметром?

Имя: Кирилл

Ответ:

Сначала можно найти фазу. Как это сделать, зависит от количества проводов: два или три. В первом случае наконечником алого провода тестера дотрагиваемся до исследуемого проводка. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). После определения фазы можно найти ноль и заземление.



Вопрос: Как можно найти фазу в розетке 220В мультиметром?

Имя: Камиль

Ответ: Проще всего это сделать, если три проводка: земля, ноль и фаза. Нужно только проверить напряжение всех пар. Между землей и нолём напряжения почти нет, значит, другой проводок — фаза. Если провода два, нужно организовать подходящие условия для движения электричества по прибору.



Вопрос: Как лучше всего найти ноль мультиметром?

Имя: Егор

Ответ: Нужно выключить кабель ввода от заземлительной шины в электрощитке. Когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при проверке ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.



Как определить фазировку в трехфазной цепи

Часто на объектах электроснабжения приходится решать задачу проверки чередования фаз, а также производить фазировку. Обычно эти задачи входят в комплекс работ по согласованию параллельной работы трансформаторов. Хочется поделиться небольшой историей, в которой будут затронуты темы чередования фаз в трехфазной сети и правильной фазировки, а также приборы и методы, использующиеся при этом. Работы были завершены успешно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Порядок следования фаз нормы для поставщика
• 3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром
• Фазировка электрической линии как считать
• Фазировка электрической линии
• Как определить фазу и ноль: обзор способов. Определитель фазы
• Что такое порядок чередования фаз в трехфазной сети
• Как определить где фаза

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Трехфазные цепи — Задача 1. Расчет трехфазной цепи соединенной звездой

Порядок следования фаз нормы для поставщика

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее.

Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже.

Фазирование или фазировка — это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов. Проверка чередования фаз обязательно проводится при применении трехфазных электродвигателей с использованием переменного тока. Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм.

Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил. Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз.

Нередко такие определители делают самостоятельно в домашних условиях. При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному. По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам. При подключении данного элемента для вычисления чередования фазировки при обесточенной трехфазной сети, в качестве средней выбирается линия В.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В. Схема такого подключения выглядит следующим образом.

При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей. В некоторых случаях, определять фазы в трехфазной цепи не нужно.

Например, если к трехфазной сети подключен такой же двигатель, то он способен вращается в обе стороны. Чтобы изменить направление, нужно поменять местами любые 2 фазы. Также можно равномерно распределить нагрузку на все фазы, чтобы избежать перекоса.

Если условно обозначить разные линии в любой 3-фазной сети, как буквы А, В, С, то можно выделить такие варианты их чередования:. В случае подключения оборудования к 3-фазной линии с силовым проводом, порядок следования фаз можно проверить, не используя специальные приборы. В таком случае смотрят на разноцветную либо цифирную маркировку изоляции проводов.

Также нужно отметить, что на практике маркировка изоляцией может оказаться не самым точным критерием. Ведь, не все производители гарантируют совпадение цвета изоляции в начале и в конце кабеля. Если вы не знаете, как определить фазы в трехфазной цепи, то стоит обратиться к профессиональному электрику. Добиться самых правильных показаний может метод прозвонки кабеля.

Например, использование 2 теле-трубок. Также существует парные гарнитуры, которая снабжена наушниками, а также зажимами, или специально предназначенные для использования фазирования.

Еще можно использовать мегомметр. Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом. Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети. Проверить одноименность или расцветку фазных проводников обязательно нужно.

Ведь в последствии их нужно будет соединить. Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.

Это также называется способом асимметричных компонентов. Подробнее, элемент определения асимметричных электронных компонентов. Он основан на разложение несимметричной системы на 3 симметричные: прямая, обратная, нулевая. Этот способ определения удачно применяется, чтобы рассчитать несимметричные режимы 3-фазной линии, либо возникновения замыкания цепи. Фазоуказатель помогает определить прямую последовательность фаз, что нужно для работы некоторых устройств.

При необходимости, можно легко изменить последовательность фаз. Фазировка электрической линии обязательно выполняется при работе с электрическими приборами, генераторами, трансформаторами. Удобнее всего определить, где какая фаза, используя указатель очередности. Этот индикатор можно сделать своими руками, и он будет успешно определять фазы.

С каждого трансформатора питались сборные шины 1 и 2 секций 0,4 кВ. Между сборными шинами 1 и 2 секций был предусмотрен межсекционный автоматический выключатель.

При пусконаладочных работах решили попробовать включить оба трансформатора на параллельную работу. При включении произошло короткое замыкание, при котором сработала защита сразу на двух вводных автоматических выключателях. Стали разбираться. Условия включения трансформаторов на параллельную работу были соблюдены, но не все.

Пришли к выводу, что не была соблюдена фазировка шин двух секций В. Чуть позже выяснилось, что фазировку они проводили с помощью фазоуказателя ФУ-2 на каждой секции и в обоих случаях прибор показал прямую последовательность фаз. Порядок чередования фаз следования фаз в трехфазной системе напряжений можно проверить с помощью переносного индукционного фазоуказателя типа ФУ Вот так он выглядит. Если все три обмотки включить в сеть трехфазного напряжения, то они образуют в пространстве вращающееся магнитное поле, которое приводит во вращение алюминиевый диск.

Алюминиевый диск имеет фон черно-белого цвета. Направление магнитного поля и алюминиевого диска зависит исключительно от порядка чередования следования фаз питающего трехфазного напряжения. Фазоуказатель ФУ-2 предназначен для включения в сеть трехфазного напряжения от 50 до В. Время его включения ограничивается временем 5 секунд. При нажатии на кнопку она находится сбоку диск начнет вращаться ту или иную сторону. На моем испытательном стенде имеется источник трехфазного напряжения.

Порядок чередования фаз мне неизвестен. Нажимаем на кнопку и смотрим куда начал вращаться диск прибора. Диск начал вращаться в обратную сторону — против стрелки.

Это значит, что трехфазное напряжение на испытательном стенде имеет обратную последовательность фаз, то есть фазы следуют друг за другом в следующих трех вариантах: СВА, АСВ или ВАС. Чтобы изменить обратную последовательность фаз на прямую, достаточно поменять местами две любые фазы. Меняю местами две крайние фазы справа на стенде и снова провожу измерение.

Теперь диск фазоуказателя начал вращаться в одну сторону со стрелкой. Это значит, что теперь трехфазное напряжение на испытательном стенде имеет прямую последовательность фаз, то есть фазы следуют друг за другом в следующих трех вариантах: АВС, ВСА или САВ. Чередование фаз необходимо проверять для правильного подключения трехфазных двигателей.

При прямом подключении фаз они будут вращаться в одном направлении, а при обратном — в другом. Также чередование фаз необходимо учитывать при подключении счетчиков электрической энергии. Особенно, это относится к счетчикам индукционного типа. Забыл упомянуть про реле контроля фаз типа ЕЛ, которое контролирует и срабатывает при нарушении чередования фаз.

С помощью фазоуказателя нельзя определить, где именно находится фаза А, В или С. Вот в этом и была ошибка электромонтажников, у которых на 1 и 2 секциях В совпала последовательность фаз, а сами фазы по одноименности не совпали, поэтому при включении на параллельную работу трансформаторов случилось короткое замыкание, так как Во избежание подобных ошибок фазировку 1 и 2 секций 0,4 кВ необходимо было проводить с помощью поверенных указателей напряжения УНН или мультиметра, а не с помощью фазоуказателя, который показывает только последовательность фаз питающего напряжения:.

В следующих статьях мы поговорим о правильности проведения фазировки. Подписывайтесь на новости сайта, чтобы не пропустить выпуски новых статей. Фазировка — согласование электрических фаз между собой по полярности и направлению чередования при подключении.

Правильно сфазированные обмотки соединяются в звезду и треугольник. Схемы электрических соединений нейтралей электрических машин. Под фазировкой, в обычном смысле слова, понимают подключение трёх-фазного источника питания к трёх-фазному потребителю, где принципиально важно соблюдение чередования фаз.

Например, при неправильном подключении трёх-фазных электродвигателей, они начинают вращение в обратную сторону, что приводит к нарушению технологического цикла, в котором используются эти электродвигатели в качестве приводов. Фазировкой электроаппарата или электрической машины называют правильное соединение обмоток трёх-фазного электроаппарата между собой для обеспечения правильного функционала.

Так, например, фазировкой системы освещения называют правильно сфазированное подключение осветительных приборов к трёх-фазной осветительной сети для обеспечения симметрии нагрузки, работы осветительного прибора на нужном уровне напряжения и т.

При сборе схемы подключения трёх-фазного генератора неправильная фазировка его обмоток между собой приведёт к тому, что токи между обмотками будут достигать значений близких к значениям токов короткого замыкания.

Трехфазный генератор состоит из трёх разных обмоток, сдвинутых относительно друг друга на угол градусов. Соответственно, для совместной работы их нужно сфазировать. При подключении таких потребителей к трёхфазной сети, как ламп, электрических печей и другой активной нагрузки фазировка не важна.

Однако, при подключении к трехфазной сети групп таких электроприборов следует выполнить некоторые мероприятия, которые можно отнести к фазировке.

3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже. Фазирование или фазировка — это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.

Как определить фазу и ноль мультиметром Главное, что вы должны знать: у При фазировке трехфазных цепей встречаются различные варианты.

Фазировка электрической линии как считать

Содержание: Небольшое вступление Что собой представляет чередование фаз? Когда нужно учитывать порядок? Работы были завершены успешно. В итоге имелась следующая схема электроснабжения. Собственно сами трансформаторы, вводные выключатели, секционные разъединители, две секции шин. Успешно, как считали монтажники, прошли пусконаладочные работы. Стали включать оба трансформатора на параллельную работу и получили короткое замыкание. Естественно, монтажники утверждали, что произвели проверку чередования фаз с обоих источников и все совпадало. Но, о фазировке не было сказано ни слова.

Фазировка электрической линии

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть. В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра — определения напряжения переменного тока.

Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием.

Как определить фазу и ноль: обзор способов. Определитель фазы

Трехфазная система. Под трехфазной системой э. На рис. Обмотки, в которых получается переменная э. По обмотке ротора проходит постоянный ток, создавая магнитное поле.

Что такое порядок чередования фаз в трехфазной сети

Большинство трехфазных электродвигателей и других устройств учитывают такой параметр, как чередование фаз. На практике, несоответствие данного параметра изначальным настройкам может привести к различным аварийным ситуациям, некорректной работе электрических приборов и к травмированию персонала. Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую. Это означает, что фазы чередуются в порядке A, B, C.

Применение чередования фаз и фазировки в трехфазных сетях. Однако можно определить одноименные фазы мультиметром или любым.

Как определить где фаза

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть.

Многопроводная шестипроводная трёхфазная система переменного тока изобретена Николой Теслой. Значительный вклад в развитие трёхфазных систем внёс М. Доливо-Добровольский , который впервые предложил трёх- и четырёхпроводную системы передачи переменного тока, выявил ряд преимуществ малопроводных трёхфазных систем по отношению к другим системам и провёл ряд экспериментов с асинхронным электродвигателем. В трёхфазных системах угол сдвига равен градусам.

Между сборными шинами 1 и 2 секций был предусмотрен межсекционный автоматический выключатель. При пусконаладочных работах решили попробовать включить оба трансформатора на параллельную работу.

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр. Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя. Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки.

Фазировка — согласование электрических фаз между собой по полярности и направлению чередования при подключении. Правильно сфазированные обмотки соединяются в звезду и треугольник. Схемы электрических соединений нейтралей электрических машин.

Как проверить чередование фаз с помощью мультиметра

К сожалению, проверить чередование фаз обычным мультиметром невозможно. Чередование фаз необходимо проверять с помощью специального тестера, такого как Fluke 9040 или Amprobe PRM-6. Эти тестеры позволяют техническим специалистам гарантировать, что оборудование, такое как насосы и компрессоры, не будет повреждено неправильным вращением. Если у вас нет доступа к измерителю чередования фаз, вместо этого можно выполнить ударное испытание двигателя.

Как использовать тестер вращения двигателя

Тестер вращения можно подключить к трехфазному двигателю и проводам питания, чтобы определить, как двигатель будет вращаться после подачи питания.

1. Отключите питание двигателя и при необходимости заблокируйте/защитите его.
2. Вставьте три измерительных провода в тестер вращения.
3. Прикрепите зажимы типа «крокодил» к соответствующим проводам двигателя. Например, соедините зажим типа «крокодил» L1 с проводом T1.
4. Поверните вал двигателя по часовой стрелке. Тестер покажет вращение по часовой стрелке или против часовой стрелки.
5. Если тестер показывает вращение против часовой стрелки при вращении вала по часовой стрелке, поменяйте местами два провода и повторите проверку, пока тестер не покажет правильное направление вращения.
6. Обозначьте выводы двигателя A, B, C.

Теперь вам нужно проверить чередование питающего напряжения.

1. Отключите питание двигателя и при необходимости заблокируйте/пометьте.
2. Подсоедините зажимы типа «крокодил» к трехфазной сети.
3. Повторно включите цепь и посмотрите, какое направление вращения показывает тестер. Если указанное вращение отличается от желаемого, снова заблокируйте и поменяйте местами любые два провода, а затем повторите тест.
4. Обозначьте провода как A, B, C.
5. Снова заблокируйте и подсоедините соответствующие питающие провода к выводам двигателя с такой же маркировкой.

При правильном выполнении этот тест гарантирует, что желаемое направление вращения будет достигнуто с первого раза. Использование этого метода может занять немного больше времени, но если неправильное вращение может повредить оборудование, нет лучшего способа, чем использовать тестер чередования фаз.

Ударное испытание двигателя

Ударное испытание двигателя — отличный способ проверить вращение, если подключенное оборудование, движущееся назад, не вызовет повреждений. Если возможно, двигатель также можно форсировать без нагрузки, присоединенной к выходному валу.

В зависимости от того, как выполнены соединения двигателя, замена проводов при неправильном вращении может занять много времени. Если соединения выполняются с помощью разрезных болтов и резиновой ленты для сращивания, рекомендуется приобрести несколько резиновых сапог, которые могут временно закрыть разрезные болты, пока выполняется ударное испытание.

Всегда проверяйте надежность проводки и отсутствие короткого замыкания во время функционального испытания.

Некоторые рабочие закрывают пускатели электродвигателей изолированной отверткой, чтобы выполнить функциональное испытание. Это небезопасная практика, и ее не следует выполнять. Поскольку может возникнуть вспышка дуги, безопаснее использовать альтернативные средства для функциональной проверки двигателя, такие как:

• Толчковый режим с клавиатуры, если двигатель управляется системой плавного пуска или частотно-регулируемым приводом
• Использование кнопок толчкового режима/тестирования
• Активация элементов управления на консоли оператора
• Внесение изменений в логику ПЛК для проведения функционального испытания

Когда вы будете готовы к ударному тесту, попросите кого-нибудь понаблюдать за двигателем, чтобы проверить направление вращения. Дайте двигателю быстрый толчок и подтвердите направление вращения. Заблокируйте и поменяйте местами любые два провода, если вращение неправильное.

Зачем тестировать вращение?

Разве не достаточно просто поменять местами Т-образные отведения утром, если неправильное вращение?

Меня научили проверять все, что я делаю. Я искренне верю, что проверка вашей работы выделит вас среди других мастеров. Последнее, чего я хочу, это чтобы оператор запускал свою машину утром и чтобы цепь работала в обратном направлении, создавая беспорядок для них и выставляя меня в плохом свете!

И хотя вращение нельзя проверить с помощью мультиметра, нам доступно несколько других вариантов.

Как проверить трехфазное напряжение

••• hxdyl/iStock/GettyImages

Обновлено 4 июня 2018 г. форму, которую принимает электричество, перемещаясь по электрической сети. Электроэнергетика вырабатывает трехфазный электрический ток высокого напряжения, который передается и преобразуется в двухфазный и однофазный ток через трансформаторные будки. Трехфазный ток зарезервирован для использования на фабриках и в аналогичных условиях, где он приводит в действие большие двигатели, электрические печи и другое тяжелое оборудование. Вы можете проверить трехфазное напряжение, осмотрев трехфазный трансформатор.

TL;DR (слишком длинный; не читал)

Чтобы проверить трехфазное напряжение, используйте электрический мультиметр для проверки всех шести проводов в коробке трансформатора, начиная с проводов с маркировкой линии и заканчивая маркированными нагрузка.

Предупреждения

• Будьте предельно осторожны при выполнении проверки напряжения и всегда следите за своими движениями. Испытание трехфазного напряжения означает подвергание себя воздействию потенциально опасного для жизни электрического тока. Заземлите себя и обратите внимание, что выключатель двигателя на некоторых двигателях также работает как выключатель пуска и останова. В этом случае перевод размыкающего выключателя в положение «включено» приведет к запуску двигателя.

Перед проверкой

Перед проверкой трехфазного напряжения крайне важно проявить осторожность и принять соответствующие меры предосторожности. Рекомендуется носить заземляющий браслет. Когда все будет готово, переведите выключатель двигателя высоковольтного трансформатора в положение «выключено». Выверните винты, удерживающие крышку на разъединителе, и снимите крышку. Настройте мультиметр на определение напряжения переменного или постоянного тока в зависимости от того, что указано в поле, подключите провода пробника к «общим» и «вольтовым» соединениям и выберите диапазон напряжения, несколько превышающий напряжение, которое вы собираетесь проверять.

Проверка линий

С настроенным и откалиброванным мультиметром осмотрите внутреннюю часть трансформатора. В высоковольтных передачах чаще всего используются три провода: всего вы должны увидеть шесть проводов, по три с каждой стороны коробки. Клеммы, к которым подключаются эти провода, должны быть помечены L1, L2 и L3 с одной стороны и T1, T2 и T3 с другой — провода L являются входящими или линейными проводами, каждая из которых несет одну фазу трехфазного тока. . Чтобы проверить входное напряжение, поместите один из щупов мультиметра на L1, а другой на L2. Дайте мультиметру отобразить напряжение, а затем повторите тесты, проверяя L1 и L3, затем L2 и L3. Если трансформатор исправен, показания напряжения должны быть одинаковыми после каждого испытания.

Проверка нагрузки

После проверки входного напряжения необходимо проверить выходное напряжение. Пока коробка выключена, проверьте выводы T1 и T2 с помощью мультиметра, как вы это делали с линейными проводами. Проверьте T2 и T3, затем T1 и T3. Показания напряжения для каждого теста должны быть нулевыми. Когда вы будете готовы, снова осторожно включите коробку и повторите этот тест проводов нагрузки, чтобы определить исходящее трехфазное напряжение. Между каждым испытанием должно быть небольшое изменение напряжения.

Статьи по теме

Ссылки

• Университет штата Канзас: Обзор трехфазных цепей
• Университет Висконсина: Тестовые фермы, обслуживаемые при напряжении 480 GY/277 Вольт
• Денверский университет: журнал BasicIA: Three-0109
9 Объяснение трехфазных измерений мощности
• Подрядный бизнес: для техников по обслуживанию HVAC — Принципы измерения трехфазного напряжения
• Дэвид Джонс: Как измерить или проверить трехфазное напряжение
• GalcoTV: Проверка трехфазного напряжения — технический совет GalcoTV

Советы

• Трехфазный ток от вращающегося фазового преобразователя может иметь одну фазу с напряжением, отличным от двух других. Это напряжение также будет изменяться в зависимости от нагрузки, например, при работающем двигателе. Это нормально и ожидаемо.

Предупреждения

• Всегда помните о том, что вы делаете. Тестирование электрического тока подвергает вас воздействию потенциально опасных для жизни напряжений и токов. Обратите внимание на то, что вы делаете, и не позволяйте другим отвлекать вас.
• Выключатель двигателя на некоторых двигателях также является выключателем «стоп-старт». Имейте в виду, что в этом случае перевод выключателя двигателя в положение «Вкл.» приведет к запуску двигателя.
