Как проверить где фаза: Как определить фазу и ноль без приборов

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.

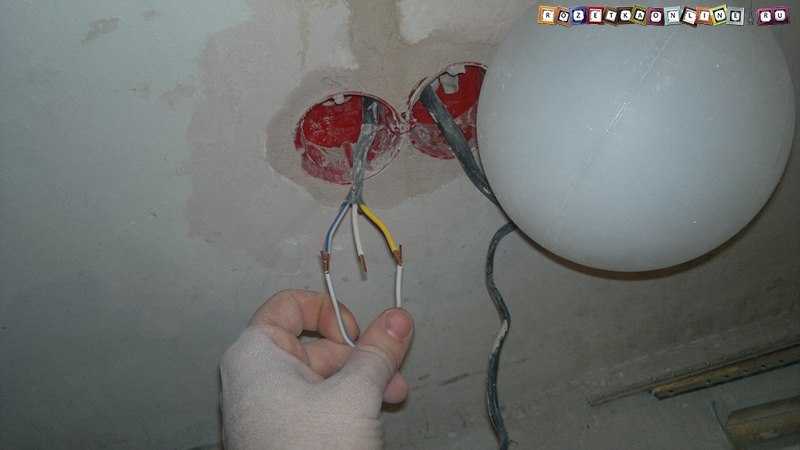

• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.
• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.



Как пользоваться мультиметром для определения фазы и ноля?



Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра

, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Фаза и ноль в розетке

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

Содержание

• Ноль и фаза в старых розетках
• Фаза и ноль в современной розетке
• Определение фазы и ноля мультиметром или отверткой
  • Мультиметр
  • Индикаторная отвертка

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

1. Концом отвертки касаемся контакта.
2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

Чередование фаз — Как определить, правильно ли установлено чередование фаз

Параметр чередования фаз в реле может быть установлен либо на ABC, либо на ACB. Эта настройка позволяет реле определить, работает ли двигатель в прямом или обратном направлении. Это важно для предотвращения повреждения двигателя и используется в различных настройках, таких как асимметрия тока, реверсирование фаз и перегрузка по току обратной последовательности, чтобы отключить двигатель при обнаружении обратного чередования фаз. Чередование фаз также используется для целей измерения.

Если двигатель вращается в прямом направлении в поле, необходимо проверить чередование фаз реле. Если в полевых условиях двигатель вращается в обратном направлении, то при исправлении проводки двигателя необходимо выполнить ту же исправление проводки для реле, после чего необходимо проверить чередование фаз реле. Следующие методы помогут определить правильное чередование фаз двигателя. Как только правильное чередование фаз двигателя определено, реле чередования фаз можно настроить соответствующим образом.

*В следующих методах используются изображения реле GE869.

Метод №1

• Реле GE869 имеет экран «Последовательность J». На этом экране показаны значения напряжения и тока для:
  • V0/I0 – напряжение/ток нулевой последовательности (ток на землю)
  • V1/I1 – напряжение/ток прямой последовательности (нормальная работа)
  • V2/I2 – напряжение/ток обратной последовательности (неправильное чередование фаз)
• См. рис. 1 ниже, значения напряжения и тока находятся в строке обратной последовательности V2/I2. Поскольку было определено, что двигатель вращается в прямом направлении в полевых условиях, чередование фаз в реле необходимо изменить либо с ABC > ACB, либо с ACB > ABC.
• В этом примере чередование фаз было изменено с ABC > ACB, и на рис. 2 ниже значения напряжения и тока теперь находятся в строке прямой последовательности V1/I1.

Метод №2

• В этом методе используется угол векторов для определения правильного чередования фаз. См. рис. 3 и 4 ниже, векторные диаграммы одинаковы независимо от того, установлено ли реле в положение ABC или ACB.

• Для определения правильного чередования фаз с помощью векторных диаграмм необходимо знать, что все вектора вращаются против часовой стрелки. Это показано стрелками на рис. 5 ниже.

• Зная, что векторы вращаются против часовой стрелки, теперь мы можем определить чередование фаз двигателя. Мы можем использовать 0° в правой части векторной диаграммы в качестве ориентира. Каждый раз, когда вектор пересекает точку 0° при вращении против часовой стрелки, представляет собой порядок фаз двигателя.
• Поскольку есть два варианта чередования фаз — ABC и ACB, вы всегда хотите начинать с фазы A. В этом случае фаза А (красная стрелка) уже находится в опорной точке 0° как для напряжения, так и для тока. Когда вектора вращаются против часовой стрелки, следующий вектор, достигший точки 0° (в большинстве случаев каждые 120°), является следующей фазой в последовательности. В этом случае синий вектор, фаза C, является следующим вектором, пересекающим маркер 0°. На данный момент чередование фаз было определено как A-C, а по умолчанию последней фазой является B. Таким образом, чередование фаз равно A-C-B.

Метод №3

• Асимметрия тока — это мера того, какой ток обратной последовательности обнаруживается при работе двигателя. Текущий дисбаланс измеряется от 0% до 100%.
• Если асимметрия тока когда-либо обнаруживается при значениях больше 100 %, это может быть признаком того, что в реле неправильно установлено чередование фаз.
• Текущие значения дисбаланса должны быть записаны в журнале событий реле.
• На рис. 6 ниже значения дисбаланса тока при запуске двигателя находятся в диапазоне от 363% до 489.0,2%. Это явный признак неправильного чередования фаз. Чередование фаз в реле было изменено, и результирующее пусковое событие можно увидеть на рисунке 7 со значениями небаланса тока в диапазоне от 1,3% до 4,1%.

Метод № 4

• Захваты сигналов могут быть получены из файлов событий реле. На рис. 8 ниже ток показан вверху, а напряжение внизу. Чередование фаз можно определить, выбрав часть формы волны (пик, пересечение нуля или дно) и увидев, в каком порядке появляются фазы.
• Используя пик сигналов на рисунке 8, мы начинаем с поиска пика для фазы A (красный). Затем следует фаза C (синий), за которой следует фаза B (зеленый). Чередование фаз двигателя определяется как ACB.

Заключение

Всегда следует проверять правильность подключения электродвигателя и его вращение в прямом направлении, прежде чем изменять какие-либо настройки реле. После проверки правильности подключения двигателя можно использовать любой описанный выше метод для определения правильности настройки чередования фаз в реле. Опять же, есть только два варианта настройки чередования фаз: ABC и ACB.

Способ №2 самый универсальный между разными реле. Это связано с тем, что векторную диаграмму можно просматривать с большинства современных реле либо через переднюю панель, либо с помощью программного обеспечения для анализа событий.
