Как проверить керамический конденсатор мультиметром: 6 способов как проверить конденсатор мультиметром на работоспособность

Как проверить конденсатор мультиметром — на работоспособность, электролитический не выпаивая, измерить емкость, проверка керамических, пленочных, неполярных, SMD и других видов конденсаторов от стиральной машины и микроволновки

С помощью специального технического оборудования можно обнаружить различные радиоэлементы, которые вышли из строя или износились. Но все становится весьма непросто, когда требуется произвести тестирование емкостных элементов при помощи мультитестера, потому как самых обычных «прозвонов» элементы данного типа не боятся.

На фото представлен мультиметр

Как проверить?

Что такое мультиметр? Это универсальное устройство, которое позволяет выполнять электрические измерения. При помощи этого аппарата можно произвести измерения показателей тока постоянного и переменного типа, а также замерить мощностной показатель сети, емкость конденсатора, мощность сопротивления и радиодеталей.

На данный момент все приборы этого типа подразделяют на два основных типа:

• цифровой – этот прибор отображает все полученные результаты на табло цифрового вида;
• аналоговый – для отображения показателей используется специальная цифровая шкала.

На корпусе прибора устанавливают специальный регулятор. В некоторых случаях таких регуляторов бывает несколько. Они необходимы для того, чтобы переключать режимы и величины измерения. Для того, чтобы выполнить замер применяют щупы (специальный провод на одном конце которого имеется разъем, а на второй – наконечник из металла).

Электролитический конденсатор можно проверить мультиметром не выпаивая. Специально для этого используют омметр, который входит в состав устройства этого вида.

Показатель сопротивления электрического конденсатора будет выше отметки в 100 Мом:

• Прибор разряжают. Для этого устраивают короткое замыкание на ножках.
• Непосредственно на корпусе прибора выставляют соответствующую величину измерения.
• Оба вывода подводят к ножкам. Левую к минусу, а правую к плюсу.
• Если показатель сопротивления выше указанной величины, то прибор исправен.

Для наглядного ознакомления с проведением данного технического процесса можно воспользоваться видеоматериалом, представленным ниже:

Чтобы измерить емкость конденсатора при помощи мультиметра, необходимо следовать инструкции:

• Измерительные прибор переводят в состояние измерения емкости.
• Дважды производят подключение щупов. Второй раз их меняют местами.
• Фиксируют результат. Сравнивают оба показания.
• В том случае, если в первый раз на экране появился «0», а во втором «-», то прибор абсолютно исправен. Если же показания одинаковы, то устройство можно считать нерабочим.

Этот метод используют для определения утечки или наличия обрывов. При необходимости проведения проверки конденсатора на плате с помощью мультиметра используют зарядку устройства и разрядку его, при этом практически полностью меняют полярность. По мнению опытных специалистов этот вариант является весьма сомнительным.

Проверка разных видов

Проверка конденсатора с помощью мультиметра на сопротивление на смнимке

При проверке керамического конденсатора (неполярного) с помощью мультиметра применяют различные диэлектрики. К примеру, это может быть бумага, стекло или воздух.

Весь процесс сводится к следующему:

• Переводят устройство в режим измерения реального сопротивлении.
• На приборе выставляют максимальный предел.
• Устройство настраивают и щупами касаются к ножке

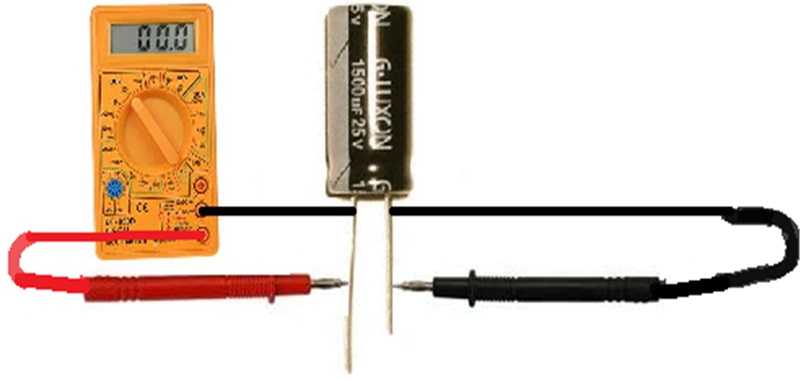

Процесс проверки конденсатора мультиметром на фото

В том случае, если устройство рабочее, то на нем покажется величина в 2 Мом. Если же показатель будет меньше, то прибор вышел из строя.

Проверяя пленочный конденсатор мультиметром, проверяют показатель сопротивления. Если в устройстве «утечка», то ничего не изменится. Если существует внутренний обрыв, то на аналоговом мультиметре стрелочка уйдет в бесконечность.

Если с помощью мультиметра необходимо произвести проверку на работоспособность пускового конденсатора, то первоначально извлекают пусковой механизм. Затем проверяют его на наличие утечек электрического типа. Присоединяют щупы к клеммам. После этого выполняют проверку емкости.

Когда речь заходит о проверки неполярного конденсатора, то следует обратиться к материалу, предоставленному выше, потому как с точки зрения принципиального устройства прибор этого типа ничем не отличается от керамического конденсатор.

Проверка smd конденсатора проводится также, как и обычного устройства. С помощью измерения максимального показателя сопротивления.

Внимание! Проверяя высоковольтный конденсатор всего-то и надо, что зарядить его свыше нормы. Тогда все будет заметно сразу же.

На снимке цифровой мультиметр UT20B

Конденсатор переменного тока проверяют при помощи мультиметра с помощью измерения данного показателя дважды с переменой полярности. После чего их сравнивают и на основе этого делают вывод. Если показатель №2 будет выше, то прибор исправен.

Как проверить в бытовой технике?

В некоторых отдельных случаях приходится проверять конденсатор, который находится в корпусе бытовой техники:

• конденсатор от стиральной машины – измерят с помощью мультметра или тестера. Измерение производится на максимальное сопротивление устройства. Если оно исправно, то стрелочка прибора отклонится.
• конденсатор микроволновки – при подключении мультиметра показатель сопротивления должен быть бесконечным (при условии, что измерительный прибор стоит в положении Rх 1000).
• автомобильный конденсатор – для этого пользуются стандартным методом.

Как проверить без мультиметра?

Для того чтобы проверить конденсатор на работоспособность без использования специального измерительного оборудования необходимо работать с конденсаторами высокой мощности. При этом пользуются одним из свойств конденсатора – копить заряд и подзаряжаться. конденсатор заряжают высоким напряжение (больше чем номинал, указанный на корпусе устройства). Делают это на протяжении нескольких секунд.

Внимание! Руки не должны прикасаться к металлическим элементам устройства. Железо должно быть полностью изолировано от человека. После аккуратно замыкают при помощи железного элемента контакты конденсатора. Появится искра.

Видео

Смотрите на видео как проверить конденсатор:

Сегодня создано большое количество технических средств, предназначенных для измерения и замера различных электрических и технических показателей. При помощи них можно вовремя выявить неполадки и произвести замену. Ко всему прочему можно будет избежать серьезных трат на покупку нового оборудования. Вес что потребуется – это отремонтировать или заменить износившийся элемент.

Окт 5, 2015HowElektrik

Как проверить конденсатор мультиметром на работоспособность в домашних условиях?

При диагностике или ремонте различной техники может возникнуть следующий вопрос – как проверить конденсатор мультиметром на работоспособность? При этом внешний осмотр не во всех случаях позволяет определить функциональность конденсатора, поэтому требуется проверка прибором. Сегодня мы подробнее рассмотрим этот процесс, а также расскажем о принципе функционирования конденсаторов и распространенных причинах их неисправностей.

Проверка мультиметром

Содержание

1

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Существует большое количество конденсаторов, которые отличаются между собой по габаритам и другим параметрам

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

1. Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
2. Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Расположенные на расстоянии обкладки (пластинки) обладают свойством накопления зарядов

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Конденсаторы имеются в электросхемах различных приборов

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.

Цены на различные виды конденсаторов

Конденсаторы

Видео – Для чего нужен конденсатор?

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические компоненты еще отличаются другим недостатком – превышением  преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

• отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
• нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы.

Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Здесь произошло замыкание, которое спровоцировало пробой в элементе

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Схема конденсатора

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Боковая пробоина в конденсаторе из алюминия – это редкое явление

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Последствия взрыва конденсатора

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

На фото представлены неисправные конденсаторы – у двух из них вздувается крышка, а на других имеются прорывы

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой. Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Верхняя часть не повреждена, зато пробка заметно деформировалась

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

Демонтаж компонентов является обязательным шагом

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Цены на различные виды мультиметров

Мультиметр

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Необходимо установить мультиметр в режим измерения сопротивления

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Перемыкание контактов отверткой возможно при наличии простейшего компонента

Шаг 3. После установки режима необходимо проверить дисплей – на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Таким образом выглядят символы

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

На приборе остались те же самые значения, это означает, что саморазряда не обнаружено

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Здесь элемент уже имеет определенную мощность – 1uF

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Рост значений наглядно показывает, что зарядка элемента снижается

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

Зарядка завершилась, что показывает следующее значение

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.

Подготавливаем прибор для измерений

Шаг 2. Подсоединяем клеммы к компоненту.

Сопротивление начало увеличиваться с первой же секунды

Шаг 3. Останавливаем прибор.

Проверка была остановлена на текущем значении

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Внешние признаки уже показывают, что компонент непригоден к дальнейшему использованию. Проверка проводится, чтобы показать значения омметра при такой проблеме.

По результатам проверки сначала наблюдался активный рост сопротивления, но достигнув определенного предела, значение стало постепенно уменьшаться

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом – 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Подключаем к прибору керамический компонент и видим значение, которое является практически идеальным. Это подтверждает работоспособность компонента.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Узнайте, как проверить заземление в розетке с помощью лампочки, в специальной статье на нашем портале.

Как проверить элемент без выпаивания?

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Наглядный пример создания прибора для тестирования конденсатора без предварительного демонтажа

Таблица №1. Другие методы проверки компонента без выпаивания.

Метод	Описание
Частичное выпаивание	Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора.
Подрезка путей	Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо.

По завершению проверки следует восстановить целостность дорожек

Проверка компонента замыканием: возможно ли это?

Применяют такой метод в основном только для проверки крупногабаритных компонентов с большой емкостью, которые работают на напряжении выше двухсот вольт.

Для начала компонент заряжают от сети при стандартном напряжении, после чего его разряжают с помощью замыкания выводов. В процессе тестирования можно заметить искры, которые доказывают, что элемент обладает способностью к накоплению зарядов.

При замыкании выводов крупногабаритного конденсатора появляется яркая вспышка

Тем не менее, этот метод относится к разряду опасных и его категорически запрещено применять на практике новичкам по следующим причинам:

1. В случае неосторожности мастер может получить неслабый удар током, который представляет опасность для его жизни. Особенно опасно замыкание заряженного конденсатора двумя руками, ведь при таких обстоятельствах электрический разряд поражает сердце, и человек умирает.
2. Кроме того, таким методом все равно не получится достоверно узнать о работоспособности компонента, ведь неопытный человек не сможет отличить искру с разницей в 100 вольт. Это значит, что тестирование заведомо безрезультатное.

Подводим итоги

Вышеперечисленные методы проверки пригодятся тем мастерам, которые занимаются ремонтом стиральных машин, микроволновых печей, кондиционеров и прочей бытовой техники. Ведь именно в таких приборах чаще всего возникает поломка конденсатора, которую требуется своевременно определить. Обращаем ваше внимание – не следует применять опасные для жизни методики тестирования, потому что невозможно исключить ошибку во время работы!

Как проверить керамический конденсатор с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Вы один из тех, кто хочет знать, что такое керамический конденсатор? Вы можете видеть, что в большинстве схем, особенно в большинстве электрических цепей, используются керамические конденсаторы. Знаете ли вы, что керамические конденсаторы используются чаще, чем электролитические или другие конденсаторы?

Калибровка мультиметра Fluke

Включите JavaScript

Калибровка мультиметра Fluke

Содержание:

1. Но сначала, что такое керамический конденсатор?
2. Как это работает?
3. Какие существуют типы керамических конденсаторов?
4. Каково использование керамического конденсатора?
5. Почему керамические конденсаторы широко используются в электронных схемах?
6. Как точно проверить керамический конденсатор с помощью цифрового мультиметра?
7. Заключительные мысли

В этом посте вы узнаете больше о керамических конденсаторах, их применении и использовании, а также о том, как их можно проверить с помощью цифрового мультиметра.

Но сначала, что такое керамический конденсатор?

Керамические конденсаторы считаются неполяризованными конденсаторами с фиксированной емкостью. Этот конденсатор используется в схемах, где требуется небольшой размер конденсатора — они были впервые разработаны в Германии в качестве заменителя слюды.

До 1920-х годов он использовался в качестве диэлектрического материала в конденсаторах из-за изолирующих свойств слюды. В конце концов, параэлектрический оксид титана был использован в качестве диэлектрика, из которого образовался керамический конденсатор, поскольку слюды не хватало.

Первый керамический конденсатор имел форму диска, и сегодня он доступен в различных размерах и формах. Когда керамические конденсаторы накладываются много раз, они становятся MLCC. Они используются в качестве проходных конденсаторов, силовых конденсаторов в передатчиках и подавителей электромагнитных помех в зависимости от размеров и форм, в которых они используются.

Короче говоря, керамический конденсатор представляет собой тип конденсатора, в котором в качестве среды используются керамические материалы, покрывающие слой металлической пленки на керамической поверхности. Затем он спекается при более высокой температуре в качестве электрода. Обычно он используется в колебательных контурах с высокой стабильностью в качестве контуров, пусковых конденсаторов и обходных конденсаторов.

Керамические конденсаторы высокого напряжения зависят от того, какое событие вы используете, если керамический конденсатор предназначен для высокой частоты. Стандартная функция позволяет избавиться от высокочастотных помех.

Как это работает?

Электрический ток – это поток электрического заряда. Вот почему электрические компоненты крутятся, загораются или делают все, что они делают. Когда ток протекает через керамический конденсатор, заряды застревают на пластинах, поскольку они не могут пройти через изолирующий диэлектрик.

Далее, электроны всасываются в одну из этих пластин. Затем он становится отрицательно заряженным в целом. Огромное количество отрицательных зарядов на одной пластине отталкивает заряды на другой пластине, делая ее положительно заряженной.

Какие существуют типы керамических конденсаторов?

Наиболее распространенными типами керамических конденсаторов являются следующие:

• Керамический дисковый конденсатор

Эти керамические конденсаторы имеют форму дисков. Вы можете изготовить их, нанеся серебряное покрытие на боковые стороны дисков. Известно, что это покрытие является электродом, а диск, сделанный из керамики, считается диэлектриком.

• Многослойный керамический конденсатор (MLCC)

С другой стороны, MLCC действует как диэлектрик. Электроды для этого керамического конденсатора расположены посередине слоев. Такие электроды и слои организуются в контакте с выводами. Количество и размер слоев определяют емкость конденсатора.

Каково использование керамического конденсатора?

Некоторые из типичных применений керамического конденсатора выделены ниже:

• Используются в качестве шунтирующего конденсатора
• Используются в двигателях для уменьшения радиопомех
• Они неполяризованы, что позволяет широко использовать их в цепях переменного тока, таких как силовые выключатели и схемы защиты от высокого напряжения, среди прочего
• Они используются в резонансных цепях в системе радиочастотной связи
• Они используются в частотно-зависимых цепях, таких как схемы приемника, передатчика радиосигнала и схемы электронных фильтров
• Керамические конденсаторы также используются в схемах эквалайзера, контроллера и аудиомикшера
• Кроме того, они используются в схемах электронных датчиков

Почему керамические конденсаторы широко используются в электронных схемах?

Если вы не знали, керамические конденсаторы обладают следующими качествами или преимуществами, которые делают их широко используемыми в электронных схемах.

• Диапазон рабочих температур керамического конденсатора больше, чем у других конденсаторов. Они доступны от -55 градусов по Цельсию до +150 градусов по Цельсию
• Они пользуются большим спросом или идеально подходят для высокочастотных применений
• Керамические конденсаторы имеют малый температурный коэффициент и более высокие характеристики пробоя по напряжению
• Керамические конденсаторы могут обеспечить большую стабильность, не говоря уже о том, что они могут иметь множество разновидностей с различной стабильностью
• Для большинства важных электронных схем требуются конденсаторы малой емкости. К счастью, керамические конденсаторы доступны в меньших размерах
• В конечном счете, керамические конденсаторы доступны в небольших размерах, что является отличным преимуществом. В большинстве современных схем требуются малогабаритные конденсаторы.

Как точно проверить керамический конденсатор с помощью цифрового мультиметра?

Имейте в виду, что конденсаторы, измеряемые в нанофарадах и микрофарадах, легко проверить. Однако для измерения небольших керамических конденсаторов (измеряется в пикофарадах) вам понадобится специальный мультиметр. В этом разделе мы покажем вам простой и простой способ проверки этих конденсаторов.

Итак, возьмите мультиметр и выполните следующие действия.

• Отсоедините керамический конденсатор от устройства и убедитесь, что он полностью разряжен.

• Проверьте значение емкости, отображаемое на конденсаторе. Выберите режим измерения емкости на цифровом мультиметре.

• Подсоедините измерительные щупы к клеммам конденсатора. Подключите красный положительный щуп к аноду конденсатора, а отрицательный черный щуп к катоду конденсатора.

• Проверьте показания мультиметра. Измерение близко к тому, что написано на конденсаторе? Тогда это означает, что ваш конденсатор хороший. Однако, если он равен нулю или значительно меньше, это означает, что ваш керамический конденсатор разряжен и требует немедленной замены.

Возможно, вы думаете о том, что мы подразумеваем под плохим или хорошим конденсатором. Помните, что хороший конденсатор показывает низкое сопротивление, а затем медленно достигает бесконечности. С другой стороны, короткий конденсатор показывает только низкое сопротивление, а открытый конденсатор не даст никакого движения.

Заключительные мысли

Вот оно! Мы надеемся, что после прочтения этого руководства вы, вероятно, поняли, что такое керамический конденсатор и как его можно проверить с помощью цифрового мультиметра. Это избавит вас от счетов, которые могут прийти, когда какое-либо устройство или бытовая техника будут починены.

Мы надеемся, что вы найдете этот пост информативным и сможете без проблем протестировать свой керамический конденсатор. Не стесняйтесь проверить это руководство еще раз, если вы заблудились в процессе.

Как прочитать конденсатор?

Конденсатор представляет собой электронный компонент, накапливающий энергию в электрическом поле. Он используется во многих различных приложениях, от компьютеров и телевизоров до автомобилей и грузовиков. Если вам когда-либо приходилось заменять конденсатор, вы знаете, что они могут быть дорогими. Вот почему важно иметь возможность прочитать его, чтобы вы могли определить, нужно ли его заменить или нет. В этой статье мы демистифицируем процесс чтения конденсатора, чтобы вы могли принять обоснованное решение в следующий раз, когда вам нужно его заменить.

Что такое конденсатор?

Конденсатор представляет собой электронное устройство, которое накапливает и выделяет электрическую энергию. Конденсаторы можно найти в самых разных электронных устройствах, от компьютеров до сотовых телефонов и автомобилей. При зарядке конденсаторы накапливают энергию в электрическом поле между двумя проводящими пластинами. При разряде они высвобождают эту накопленную энергию в цепь. Его можно использовать для питания электронных устройств или для повышения тока при необходимости.

Конденсаторы бывают разных размеров и форм, но все они имеют две клеммы, которые позволяют подключать их к цепи. Размер конденсатора (измеряется в фарадах) определяет, сколько заряда он может хранить. Конденсаторы доступны в широком диапазоне размеров, от крошечных дисковых конденсаторов, которые могут поместиться в вашем кармане, до больших контейнерных конденсаторов, которые используются в промышленных приложениях.

Конденсаторы бывают двух основных типов: электролитические и неэлектролитические. Наиболее распространенным типом является электролитический конденсатор, который состоит из двух металлических пластин, разделенных электролитом. Эти конденсаторы поляризованы, что означает, что они могут быть подключены к цепи только одним способом. Если вы соедините их в обратном порядке, они будут уничтожены. Другой тип конденсатора — керамический конденсатор, состоящий из двух частей керамического материала, разделенных тонким слоем металла. Керамические конденсаторы неполяризованы и могут быть подключены к цепи любым способом.

Конденсаторы часто используются для фильтрации нежелательных электрических помех в сигнале. Их также можно использовать для кратковременного накопления энергии, например, во вспышке фотокамеры или в системе зажигания автомобиля. При выборе конденсатора важно учитывать размер, номинальное напряжение и емкость (измеряется в фарадах). [1]

Знакомство с единицами измерения

Теперь, когда мы ответили на вопрос «что такое конденсатор?», давайте перейдем к тому, как его читать. При чтении конденсатора вам нужно знать три вещи: значение, допуск и номинальное напряжение.

Прочтите значение емкости

Конденсаторы обычно имеют маркировку емкости, которая измеряется в фарадах. Фарад — это единица измерения, которая представляет собой количество заряда, которое может хранить конденсатор. Один фарад равен одному кулону (единица СИ электрического заряда) на вольт (единица СИ электрического потенциала). Фарады названы в честь Майкла Фарадея, английского ученого, открывшего электролиз в 1834 году.

Емкость конденсатора равна обычно печатается сбоку компонента вместе с номинальным напряжением и другой информацией. Например, конденсатор может иметь маркировку «100 В» и «0,47 мкФ». Это означает, что конденсатор имеет емкость 0,47 микрофарад (мкФ) и номинальное напряжение 100 вольт.

Чтобы прочитать конденсатор, вам нужно знать, как преобразовать фарады в микрофарады (мкФ). Один фарад равен и равен одному миллиону микрофарад , поэтому 0,47 фарад будет записано как 0,00047 фарад или 4700 мкФ.

Не обращайте особого внимания на заглавные буквы ; часто можно увидеть конденсаторы с маркировкой «µF» и «UF». [2], [4]

Проверка номинального напряжения

Номинальное напряжение конденсатора — это максимальное напряжение, которое можно приложить к клеммам без повреждения компонента. Как мы уже упоминали, это обычно напечатано на боковой стороне конденсатора вместе с емкостью и другой информацией. Например, конденсатор может иметь маркировку «100 В» и «0,47 мкФ». Это означает, что конденсатор имеет емкость 0,47 микрофарад (мкФ) и номинальное напряжение 100 вольт.

Важно проверить номинальное напряжение конденсатора перед его использованием в цепи. Подача слишком большого напряжения на конденсатор может повредить или разрушить компонент.

Также важно отметить, что конденсаторы могут демонстрировать так называемую «зависимость от напряжения». Это означает, что их емкость может незначительно изменяться при изменении напряжения на них. Например, конденсатор емкостью 0,47 мкФ и зависимостью от напряжения ±20 % будет иметь емкость в диапазоне от 0,376 мкФ до 0,568 мкФ при 100 вольт, но только от 0,39 мкФ.от 2 мкФ до 0,544 мкФ при 50 вольт. [2], [3], [4]

Найдите значение допуска

Допуск конденсатора — это величина, на которую емкость может отличаться от указанного значения. Например, конденсатор емкостью 0,47 мкФ и допуском 20 % может иметь емкость в диапазоне от 0,376 мкФ до 0,568 мкФ. Чем ниже допуск, тем точнее будет значение емкости.

Допуск обычно обозначается кодом, напечатанным на боковой стороне конденсатора. Наиболее распространенные коды: J (±20%), K (±30%), M (±50%) и Z (±100%). Допуск обычно печатается на боковой стороне конденсатора рядом с емкостью.

При выборе конденсатора важно учитывать допустимые отклонения, так как от этого зависит, насколько хорошо компонент будет работать в вашей схеме. Если вам нужно точное значение для правильной работы вашей схемы, вы должны выбрать конденсатор с небольшим допуском (например, ± 0,01%). Однако, если у вас есть некоторая гибкость в использовании значений, вы можете выбрать конденсатор с большим допуском (например, ± 20%).[2], [3], [4]

Учитывайте полярность выводов

При считывании показаний конденсатора также важно обращать внимание на полярность выводов. Большинство конденсаторов поляризованы, что означает, что они могут быть подключены к цепи только одним способом. Положительное отведение обычно обозначается знаком «+», а отрицательное отведение — знаком «-». Некоторые конденсаторы, например электролитические, могут быть повреждены при обратном подключении.

Для правильной работы поляризованные конденсаторы должны быть подключены в правильном направлении. Если вы подключите поляризованный конденсатор в неправильном направлении, он не будет работать правильно (и может быть поврежден). Неполяризованные конденсаторы можно подключать в любом направлении, и они все равно будут работать правильно. Например, если вы используете конденсатор для фильтрации шума переменного тока от источника питания, вам необходимо убедиться, что положительный вывод конденсатора подключен к положительному выводу источника питания, а отрицательный вывод конденсатор подключен к земле. [2], [3], [4]

Чтение кодов компактных конденсаторов

Теперь, когда вы знаете основы чтения конденсаторов, давайте рассмотрим некоторые распространенные способы маркировки конденсаторов.

Запишите первые две цифры значения емкости

Если код конденсатора состоит из цифр и букв, первые две цифры кода будут представлять значение емкости . На большинстве конденсаторов напечатан трехзначный код. Первые две цифры — это значение, а третья цифра — множитель.

Если ваш конденсатор показывает только две цифры, за которыми следует буква, это значение вашей емкости в пикофарадах (пФ). Буква — это ваш множитель, никаких дополнительных вычислений выполнять не нужно.

Используйте третью цифру в качестве нулевого множителя

Если ваш код состоит из трех цифр, за которыми следует буква, третья цифра является вашим нулевым множителем . Это означает, что вам нужно будет умножить значение емкости в десять раз, чтобы получить истинное значение. Например, если ваш код читает 104 КБ, вы должны добавить четыре 0 в конце 104, чтобы получить 104 000.

Однако из этого правила есть несколько исключений. Если третье число равно 8, то число следует умножить на 0,01. Итак, если ваш код показывает 188 КБ, вы должны умножить 18 на 0,01, чтобы получить истинное значение, равное 0,18.

Если третье число 9, то число следует умножить на 0,1. Например, если ваш код показывает 188 КБ, вы должны умножить 18 на 0,1, чтобы получить истинное значение, равное 0,18.

Расчет единиц емкости для размера

Когда вы знаете, в каких единицах измеряется конденсатор, это значительно упрощает считывание его значения. Если вы не уверены в единицах измерения, поищите контекстные подсказки на принципиальной схеме или в другой документации. Однако в некоторых случаях размер конденсатора может дать вам представление о единицах его емкости. Например, очень маленькие конденсаторы обычно измеряются в пикофарадах (пФ), а большие конденсаторы — в фарадах (Ф).

Обзор инструмента для демонтажа Hakko FR-300

Как читать коды, содержащие буквы

Не все коды начинаются только с цифр, в некоторых есть и буквы. Они представляют собой допуск конденсатора, то есть насколько точно значение емкости на самом деле. Наиболее часто встречающаяся буква — «R», что означает «пФ». Это означает, что значение емкости 6R2 будет около 6,2.

Маленькие буквы, такие как p, n или u, обычно обозначают пикофарад (пФ), нанофарад (нФ) или микрофарад (мкФ) соответственно. Таким образом, код, который читает n47, будет 0,47 nf.

Иногда код смешивает значение напряжения с емкостью, например 1A348. В этом случае сначала указывается напряжение (1 А), а затем емкость (348).

K или M обычно являются самыми высокими множителями, которые вы можете увидеть, и оба они представляют собой тысячу. Таким образом, код, который читает 104K, будет 104 000 пФ.

Прочтите код допуска для керамических конденсаторов

Керамические конденсаторы являются одним из наиболее распространенных типов конденсаторов, используемых в электронных схемах. Они изготовлены из керамического материала с высокой диэлектрической проницаемостью. Это означает, что они могут хранить очень большое количество электрического заряда для своего размера. Керамические конденсаторы обычно небольшие и легкие, что делает их идеальными для использования в портативных электронных устройствах.

Одним из недостатков керамических конденсаторов является то, что они имеют относительно низкий диапазон рабочих температур. Это означает, что они могут быть повреждены при воздействии чрезмерного тепла или холода. Еще одним недостатком является то, что они, как правило, менее надежны, чем другие типы конденсаторов, например электролитические конденсаторы.

Будучи меньше, неудивительно, что коды, используемые для чтения их значений, более компактны. На самом деле, много раз вы найдете четырехсимвольный код вместо стандартных пяти цифр. Первые три цифры в этом коде обозначают емкость, а третий символ, буква, обозначает допуск. Например, керамический конденсатор с кодом «223J» будет иметь значение 223 пикофарад с допуском +/- 5%.

Как видите, разные буквы обозначают разные значения допуска. Давайте перечислим их вместе с соответствующим процентом:

• B: +/-0,1 пф
• C: +/-0,25 пф
• D: +/-0,5 пф
• F: +/-1%
• G : +/-2%
• J: +/-5%
• K: +/-10%
• M: +/-20%
• Z: +80%/-20%

Как видите, прочитать показания керамического конденсатора относительно легко, если знать, что искать. Просто помните, что первые две цифры представляют собой значение, а третья цифра представляет собой допуск. Имея в виду эту информацию, вы сможете без проблем прочитать код любого керамического конденсатора.

Чтение значений допуска буква-цифра-буква

Иногда допуск представляется не только одной буквой, но и комбинацией буква-цифра-буква. Их называют кодами «множителей», и они используются для обозначения допуска очень больших или маленьких конденсаторов.

Первым символом в этом коде всегда является буква, представляющая минимальный температурный коэффициент . Например, Z будет равно 10ºC, Y равно -30ºC, а X равно -55ºC.

Далее следует число, представляющее максимальную температуру . Например: 2 = 45°С, 4 = 65°С, 5 = 85°С, 6 = 105°С, 7 = 125°С.

Последняя буква обозначает изменение емкости в зависимости от температуры. Буква A является наиболее точной и указывает на изменение +/- 1%. Буква V является наименее точной и указывает на изменение +22/-82%.

Интерпретация кодов напряжения

Наконец, некоторые конденсаторы также имеют код напряжения. Чтобы прочесть его, вам нужно обратиться к таблице EIA. Код напряжения появится в виде двузначного кода, состоящего из цифры и буквы. Например, если вы видите 2D, это означает, что конденсатор рассчитан на использование до 200 вольт.[4]

Часто задаваемые вопросы

Как измерить конденсатор с помощью мультиметра?

Чтобы измерить конденсатор с помощью мультиметра, вам необходимо установить мультиметр в режим «емкость». Сделав это, просто прикоснитесь выводами конденсатора к соответствующим клеммам на мультиметре. Показание на дисплее покажет вам емкость конденсатора.

Важно отметить, что на большинстве конденсаторов напечатано их значение, поэтому часто вы можете просто посмотреть его вместо использования мультиметра. Однако, если значение не напечатано или вы хотите проверить неизвестный конденсатор, использование мультиметра, безусловно, является подходящим способом.

Какая маркировка имеется на конденсаторе?

Маркировка на конденсаторе называется «маркировкой полярности». Они указывают порядок слоев внутри конденсатора. Положительный вывод (более длинная нога) идет к «+», а отрицательный вывод (более короткая нога) — к «-».

Если вы все еще не уверены, что есть что, есть несколько других способов определить. Сначала найдите полосу или точку на одном из проводов. Это указывает на отрицательное отведение. Во-вторых, посмотрите на корпус конденсатора. Более длинный провод обычно находится ближе к земле (большая металлическая пластина).

Что означают буквы и цифры на конденсаторе?

Буквы и цифры на конденсаторе указывают его номинал и допуск. Значение измеряется в фарадах (символ: F), а допуск обозначается знаком процента. Например, если конденсатор имеет маркировку «100 нФ 50 В», его емкость составляет 100 нанофарад (0,0001 фарад) с допуском плюс-минус 50%.

Чтобы считать конденсатор, вам нужно знать две вещи: значение и допуск. Значение измеряется в фарадах, а допуск обозначается знаком процента.

Как узнать напряжение на конденсаторе?

Напряжение конденсатора можно измерить с помощью мультиметра. Сначала установите мультиметр в положение «Напряжение постоянного тока». Затем прикоснитесь черным щупом мультиметра к отрицательной клемме конденсатора, а красным щупом мультиметра — к положительной клемме конденсатора. По показаниям мультиметра вы узнаете напряжение на клеммах конденсатора.

Полезное видео: Как читать цифры на конденсаторе

Заключение

Благодаря этому руководству вы теперь знаете, как читать конденсатор.
