Как проверить мультиметр: инструкции, фото, видео
Для определения исправности электрического оборудования широко применяют универсальный измерительный прибор – мультиметр. Рынок предлагает большое количество моделей данного тестера, различающихся как функциональностью, так и ценой. Большинство рядовых потребителей предпочитают не тратить лишних денег и покупают недорогие приборы, не переплачивая за известные бренды. Но в такой ситуации лучше проверить исправность прибора при покупке. Он также может выйти из строя во время эксплуатации. Поэтому желательно знать, как проверить мультиметр.
Contents
- 1 Что нужно делать перед покупкой
- 2 Как проверить мультиметр на работоспособность в процессе эксплуатации
- 3 Калибровка прибора
- 3.1 Вопрос — ответ
Что нужно делать перед покупкой
Сначала сразу уясним, чего делать не нужно. Никогда не покупайте устройство с рук на рынке! Никто не даст вам гарантии, что изначально исправно, а для проверки нет условий.
Наиболее целесообразно приобрести прибор в магазине, заслуживающем доверия. Здесь вам предложат разные модели, объяснят разницу между ними и помогут определиться, какой прибор оптимально соответствует вашим задачам. Кроме того вы получите:
- чек и официальную гарантию;
- возможность проверки работоспособности мультиметра.
Проверка перед покупкой включает в себя следующие этапы:
- Внимательный осмотр корпуса на целостность (отсутствие трещин, сколов, следов эксплуатации). Проверка прилагаемых в комплекте проводов.
- Прибор нужно включить и измерить сетевое напряжение в магазине. Для этого подходит любая розетка, поскольку напряжение на ней заранее известно (220 В или 230 В).
Для этого щупы вставляют в розетку – сначала один, затем второй. На экране прибора должны появиться показания. При нажатии цифры должны оставаться неизменными. При прозвонке сети должен быть слышен зуммер прибора.
Такая проверка покажет, что изначально с прибором все в порядке.
Как проверить мультиметр на работоспособность в процессе эксплуатации
Длительная или активная эксплуатации прибора может привести к тому, что он начнет демонстрировать не совсем корректные данные. Относиться к этому поверхностно – значит дождаться полного отказа прибора. Поэтому, если появились сомнения в правильности работы тестера, нужно его откалибровать.
По-хорошему, перед тем как снимать параметры электроприборов, нужно каждый сначала узнать, исправен ли сам тестер. Это делают в следующем порядке:
- Щупы подключают, используя соответствующие гнезда на корпусе мультиметра: черный в гнездо COM, красный в гнездо VΩmA.
- Устанавливают режим «прозвонка».
- Одним щупом касаются другого. При их соприкосновении сразу же должен раздаться сигнал. Если звука нет – прибор неисправен.
(проверка в режиме прозвонки)
Калибровка прибора
Она представляет собой совокупность действий, направленных на установление зависимости между реальным размером измеряемой характеристики и показаниями измерительного прибора, применяемого для ее измерения.
То есть, калибровка выполняется тогда, когда имеются сомнения в том, что мультиметр отражает действительную величину замеряемой электрической характеристики. В этом случае результаты его работы становятся недостоверными.
Для того чтобы своими силами провести калибровку, нужно тщательно изучить инструкцию, прилагаемую к прибору. Некоторые модели снабжены регулировочным болтом с потайной головкой, который позволяет производить настройку, не вскрывая корпус.
Если же такой возможности нет, придется аккуратно вскрыть корпус и, после изучения схемы, найти на катушку регулировки на плате, что не всегда легко для дилетанта.
Для калибровки понадобится эталонный прибор, которым может быть качественный дорогой мультиметр или другой прибор с высокой точностью измерения. Сравнивая показания эталонного и проверяемого прибора, производится калибровка.
Если вы не сильны в электротехнике или не хотите испортить недешевый мультиметр, стоит обратиться в метрологическую лабораторию, где ваш тестер откалибруют по всем правилам.
Зная, как проверить работу мультиметра, вы всегда будете иметь под рукой прибор, который поможет разобраться с состоянием домашней электросети, бытовых приборов, автомобиля.
Вопрос — ответ
Вопрос: Как часто нужно проверять калибровку мультиметра?
Имя: Иван
Ответ: Если прибор работает без нареканий, то достаточно делать это раз в несколько лет. Если вы видите, что его показания не вяжутся с действительным положением дел, то по необходимости. Если такая необходимость возникает слишком часто – стоит подумать о замене тестера.
Вопрос: Какие приборы нужны для калибровки мультиметра?
Имя: Ярослав
Ответ: Если у вас нет доступа к эталонному тестеру, с показаниями которого можно сравнивать результаты измерений проверяемого прибора, то понадобится потенциометр (к примеру, VR1) и вольтметр с известной точностью.
Подавая на вход нужное напряжение, производится настройка мультиметра (он должен быть настроен на измерение постоянного напряжения — диапазон 200 мВ).
Вопрос: Какой резистор нужен для калибровки мультиметра в режиме измерения напряжения переменного тока?
Имя: Егор
Ответ: Нужен переменный резистор VR2. Диапазон измерения 200 мВ, но прибор нужно перевести на режим работы с напряжением переменного тока.
Вопрос: Почему при калибровке устанавливают такой маленький предел измерений?
Имя: Алексей
Ответ: Именно при таком диапазоне погрешность измерений выявляется наиболее легко и точно.
Как проверить мультиметр на работоспособность
Комбинированного типа электроизмерительный прибор мультиметр (multimеtеr) удобен в работе и объединяет в себе несколько функций.Зная, как проверить мультиметр на работоспособность, можно получить корректные показания выполняемых замеров.
Как можно проверить мультиметр?
Мультиметр может иметь очень разнообразный функционал, представленный определением:
- показателей напряжения и сопротивления, «прозвонкой»;
- емкостных параметров конденсатора;
- таких показателей, как освещенность и шум;
- уровня частоты;
- температурных показателей;
- целостности и полярности таких элементов, как транзисторы и полупроводниковые диоды;
- наличия или отсутствия дефектов на соединениях.
При выборе электроизмерительного прибора, непосредственно перед приобретением, очень важно обратить особое внимание на следующие показатели тестера:
- наличие нанесенного на корпус логотипа, свидетельствующего о сертификации прибора по результатам государственного тестирования;
- качественные характеристики коммутационного устройства, так как долгосрочная эксплуатация чаще всего присуща приборам, выпускаемым известными и хорошо зарекомендовавшими себя производителями;
- показатели разрядности дисплея у приборов цифрового типа.
Мультиметры, имеющие разряд 3,5, отображают значения в пределах 0,001, а при разряде на уровне 2,5 — в диапазоне 0,01; - показатели допустимых погрешностей, которые могут в значительной степени колебаться, но не должны превышать 10%.
Мультиметры, имеющие разряд 3,5, отображают значения в пределах 0,001, а при разряде на уровне 2,5 — в диапазоне 0,01;Исправность мультиметра
Не менее важными критериями при выборе являются пределы, допускаемые измерениями устройства и диапазоном работы. Звуковой пробник в условиях замыкания щупов должен срабатывать практически мгновенно.
Проверка работоспособности приобретаемого электроизмерительного прибора — обязательное условие беспроблемной эксплуатации, и чаще всего осуществляется параллельным подключением к электрической розетке вольтметра с последующей сверкой показаний на приборах или при помощи батарейки.
Использование батарейки
Проверка прибора батарейкой удобна и заключается в том, что результатом смены полярности щупов становится выведение мультиметром абсолютно одинаковых показателей замеров напряжения.
При использовании батарейки, механизм теста очень прост, и состоит из нескольких несложных этапов:
- выбор режима работы электроизмерительного прибора, который соответствует замерам уровня постоянного напряжения;
- установка измерительных пределов, равных 20 В.
После того, как будут приложены приборные щупы на контакты батареи, замеряются показатели напряжения и снимаются данные.
Исправная батарея показывает напряжение, равное 1,35 В. Однако, в малотребовательных приборах вполне могут использоваться элементы с уровнем заряда не менее 1,2 В. Батареи с минимальным зарядом подлежат обязательной утилизации.
Повторное тестирование позволяет проверять емкостные показатели элемента в условиях нагрузки:
- подсоединение щупа мультиметра к контактам питающего элемента;
- параллельное подключение нагрузочного элемента;
- выдерживание паузы в пределах 30-40 сек.;
- снятие полученных результатов.
Батарейки с остаточными показателями на уровне 1,1 В могут быть использованы исключительно в бытовых приборах, характеризующихся незначительной величиной энергопотребления, но при этом, качественные параметры работы аппаратуры ощутимо снижаются.
Следует отметить, что обеспечение максимальной точности получаемых измерений, предполагает предварительную установку на приборе наименьшего предела замеряемого напряжения, благодаря чему легко определяется погрешность измерений.
Важно помнить, что индикация напряжения на уровне 1,6 В при использовании стандартных элементов питания «АА», как правило, не свидетельствует о низком уровне точности электроизмерительного прибора.
Многие производители новых источников питания незначительно завышают уровень напряжения, что позволяет обеспечивать батарейке максимально продолжительный срок службы.
Максимально точные данные удаётся получить при замерах с нагрузкой, а в качестве основного нагрузочного элемента, чаще всего используется традиционная лампочка, предназначенная для установки в карманный фонарик.
Замыкание контактов в режиме измерения сопротивления
В условиях отсутствия специального оборудования, применяемого с целью калибровки измерительного прибора, проверка точности получаемых показаний определяется не только при помощи обычной батарейки, но и посредством замыкания контактов на режиме замеров показателей сопротивления.
Требуется обратить внимание на тот факт, что данные работы могут быть произведены исключительно в режиме замеров уровня сопротивления, так как некоторые модели, предназначенные для измерения других параметров, в результате замыкания контактов часто выходят из строя.
Режим измерения сопротивления/прозвонка/диодный тест
После того, как щупы будут подключены к соответствующим разъемам, и произойдёт контактное замыкание, индикатор измерительного прибора должен выражать сопротивление «О». Наличие любых других показаний свидетельствует о неисправности тестера.
При необходимости выполняется измерение резисторного сопротивления с заведомо известными показателями. Однако даже исправные мультиметры в результате неправильной эксплуатации, способны искажать получаемые данные. Используется стандартное правило подключения, при котором щуп красного цвета подсоединяется к положительному полюсу, а черный провод — к отрицательному.
Контактная часть на щупах в обязательном порядке должна содержаться в чистоте, так как присутствие припоя или ржавчины, способствует повышению сопротивления и искажению результатов замеров.
Показания прибора
Мультиметры представлены аналоговыми моделями и приборами цифрового типа. Все тестеры отличаются по функционалу, а также точности получаемых показаний. Популярные аналоговые мультиметры все данные о выполняемых измерениях показывают стрелкой и шкалой. Работа с таким типом прибора не всегда удобна и требует некоторой сноровки, а кроме всего прочего, стрелочный тестер нужно держать в стабильно зафиксированном положении, что не позволит стрелке «скакать».
Мультиметр Aneng AN8001
В цифровых мультиметрах результаты замеров, а точнее показания, выводятся на удобный ЖК-экран, и имеют вид интуитивно понятных цифровых значений, что исключает ошибки, которые допускают малоопытные мастера при снятии данных.
Такие тестирующие приборы очень просты в эксплуатации, поэтому получили широкое распространение. Стоимость любого измерительного устройства варьирует в зависимости от качественных характеристик, функционала и точности получаемых показаний. Стандартный тестер позволяет произвести замеры тока, напряжения и сопротивления.
Чтобы правильно считывать цифровые данные результатов замеров, нужно помнить, что при диапазоне измерений 200mV показатели на экране составляют «1», при 2,0V — «1,607», величины 20V соответствует уровень «1,60», а 200V — «1,6».
Большой и маленький тестер
Отсутствие правильных показателей на приборе, может свидетельствовать об употреблении разряженных батарей питания, недостатка активности пользователя и переводе тестера в режим «экономный», неправильном подключении щупов, выходе из строя плавкого предохранителя, а также установке переключателя в ошибочный режим. При необходимости следует выполнить подстройку выбора диапазона ручным способом.
Видео на тему
Как проверить, работает ли мультиметр, и советы по его правильному использованию
Мультиметры — это очень удобное электрическое испытательное оборудование, и, как следует из названия, они могут измерять различные параметры, такие как напряжение , сопротивление , текущий и многие другие.
Помимо этого, его также можно использовать для отладки неисправных схем, изучения электронных конструкций других людей и даже для тестирования батареи. Отсюда и название «мультиметр». Но как пользоваться мультиметром? Этот урок покажет вам, как вы можете проверить, работает ли ваш мультиметр, и если он работает, я также дам вам несколько советов о том, как использовать это устройство. Итак, давайте сначала начнем с проверки, работает ли мультиметр или нет.
Итак, первое, что нужно проверить, работает ли ваш мультиметр, это просто повернуть диск из выключенного положения в любое другое положение, и вы должны увидеть там какой-то дисплей. Есть две вещи, которые вы должны проверить, одна из них, если ваш дисплей работает, это означает, что ваш мультиметр включен.
Теперь, если ваш дисплей ничего не показывает, есть две возможности. Во-первых, ваша батарея могла разрядиться, поэтому откройте корпус, и вам придется заменить батарею.

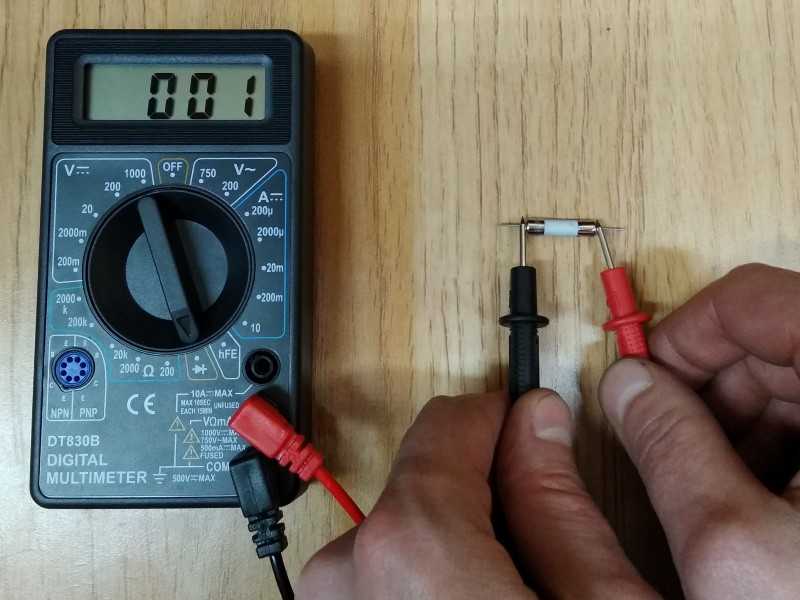

Во-вторых, у тебя мог перегореть предохранитель. Итак, вам нужно снова открыть корпус и заменить предохранитель. После проверки батареи вы можете проверить, правильно ли работают ваши поводки.
Для этого переведите мультиметр в режим непрерывности. У каждого мультиметра есть режим непрерывности, который вы можете определить по символу непрерывности (что-то вроде звуковой волны). Как только вы переведете мультиметр в режим непрерывности, возьмите эти два щупа и соедините их вместе. Когда вы это сделаете, вы должны услышать непрерывный звуковой сигнал. Это означает, что между обоими выводами имеется правильное соединение, и ваш мультиметр работает. Итак, как только вы это сделаете, вам может быть почти 90% уверен, что ваш измеритель работает нормально, и вы можете приступить к измерению напряжения, тока, резистора или чего-то еще.
Если ваш дисплей работает. И если вы не слышите звук непрерывности, это означает, что с вашими проводами возникла проблема, и вам нужно заменить провода.
Теперь, если ваш мультиметр работает, вот несколько советов, которые вы можете использовать, чтобы убедиться, что вы всегда используете это устройство безопасно.
В этом разделе мы обсудим, как безопасно использовать мультиметр для различных приложений.
- При измерении напряжения переменного тока не прикасайтесь к наконечникам щупов, пока они все еще подключены к соответствующим точкам электрической цепи. Это необходимо для предотвращения короткого замыкания в цепи, которое может привести к возникновению искры или пламени, которые могут нанести вам вред.
- Не используйте измерительные провода, если защитная изоляция проводов или пробников сломана или повреждена. Ваши пальцы могут коснуться проводника зонда, что может привести к поражению электрическим током.
- Знайте, что не все мультиметры поддерживают измерение переменного тока. Поэтому никогда не измеряйте переменный ток мультиметром, который не поддерживает измерение переменного тока, иначе вы повредите свой измеритель.
- Вы всегда должны быть осторожны с тем, куда вы кладете щупы при измерении тока. Черный щуп всегда должен идти в com-порт. Теперь, что касается красного щупа, вы можете использовать его в этих двух местах. Один из них можно использовать для измерения напряжения и тока в миллиамперах. И если вы измеряете ток больше, чем в миллиамперах, если вы измеряете его в амперах, вам нужно использовать пробник для другого порта, как показано на рисунке.
Вот и все, ребята, это просто вводная информация о том, как проверить, работает ли ваш счетчик, и несколько советов о том, как правильно его использовать. И я планирую серию последовательных руководств, чтобы научить вас, как использовать этот мультиметр для измерения напряжения, тока, сопротивления и многого другого? Все это также объясняется в видеоролике, приведенном ниже:
Как использовать мультиметр для измерения напряжения, силы тока и других параметров
Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.
Вот как это работает.
Электроника — удивительный предмет, здесь можно многому научиться и создать множество увлекательных проектов. Для этого вам может показаться, что вам нужно оборудование на тысячи долларов, но вы можете сделать многое с очень небольшими затратами. Все, что вам действительно нужно, это инструменты, чтобы начать. Raspberry Pi Pico, бокорезы, плоскогубцы и паяльник — одни из самых универсальных инструментов для начинающих энтузиастов электроники.
Но независимо от того, на каком уровне вы находитесь, нам всем нужен цифровой мультиметр. Мультиметр позволяет нам выполнять точные измерения как тока, так и напряжения, может помочь нам тестировать и отлаживать схемы, проверяя непрерывность, и может помочь нам определить номиналы компонентов.
В этом руководстве мы сделаем первые шаги с этим важным инструментом. Узнайте, как безопасно использовать его при снятии показаний в цепи и проверке компонентов.
Различные типы мультиметров
(Изображение предоставлено Tom’s Hardware) Мультиметры, как и многие другие продукты, бывают разных стилей и ценовых категорий, и даже самые бюджетные варианты предлагают множество функций.
Приблизительно за 15 долларов вы можете приобрести простой мультиметр (открывается в новой вкладке), достаточно хороший для любителей электроники. Большинство мультиметров предназначены для измерения постоянного и переменного тока, но важно, чтобы вы знали пределы своих знаний и не взаимодействовали с сетевым переменным напряжением.
Напряжение сети в США составляет около 110–115 В, в Великобритании — около 230–240 В, и обоих этих значений достаточно, чтобы серьезно травмировать вас, возможно, даже со смертельным исходом. Никогда не взаимодействуйте с сетевым напряжением, если вы не знаете, что делаете, или если вы не находитесь под присмотром того, кто это делает. Если вы собираетесь использовать сетевое напряжение в проекте, мультиметра за 10 долларов недостаточно, и вам следует поискать мультиметр, отвечающий требованиям безопасности в вашей стране. Для этого отлично подойдет мультиметр за 10 долларов для приложений с питанием от батареи / низкого напряжения.
Характеристики мультиметра
Мультиметры позволяют измерять постоянное и переменное напряжение, силу тока и сопротивление.
Помимо этого, есть куча полезных функций, которые вы могли бы рассмотреть в мультиметре. Часто эти функции скрыты за множеством символов. Стоит посмотреть руководство по эксплуатации вашего мультиметра, чтобы выяснить, где находятся все различные функции.
Символы на мультиметре
Проведите по экрану для горизонтальной прокрутки
| V⎓ | DC voltage measured in Volts |
| V⏦ | AC voltage measured in Volts |
| A⎓ | DC current measure in Milliamps, Amps |
| A⏦ | AC Цель текущей меры в Milliamps, AMPS |
| ω | Мера сопротивления в OHMS |
| ⇥ | Тест диода |
| ♬ | Тест |
| ♬ | . 0126
При выборе мультиметра стоит учитывать несколько дополнительных функций. Подсветка часто полезна, облегчая чтение дисплея. Складная подставка позволяет использовать мультиметр на столе. Какие типы зондов мы можем использовать?(Изображение предоставлено Tom’s Hardware) Мультиметры имеют набор тестовых щупов, которые подключаются к гнездам на основном корпусе мультиметра. Наиболее распространенные щупы, идущие в комплекте с мультиметром, имеют пластиковый корпус и металлические заостренные наконечники. Наконечники соприкасаются с вашей схемой или компонентом для измерения или проверки. Эти стандартные датчики идеально подходят для большинства применений, но вы можете выбрать модель с дополнительными полезными датчиками. Другие полезные щупы включают щупы с микрокрюками, которые позволяют закрепить щуп на выводе компонента, а затем не нужно удерживать щуп, или аналогичным образом некоторые провода щупов имеют простые зажимы типа «крокодил» на концах. Зонды могут поставляться с различной степенью изоляции. Изоляция до самого кончика безопаснее при измерении вашего проекта, но может сделать зонд более толстым и затруднить доступ к труднодоступным местам. На некоторых зондах мы можем снять крышки, обнажая тонкий металлический наконечник зонда. Для низких напряжений они относительно безопасны, но никогда не удаляйте изоляцию с датчика, предназначенного для использования с высоким напряжением. Эта изоляция там, чтобы защитить вас! Использование ручного мультиметра для считывания напряжения постоянного тока Цифровые мультиметры, как правило, делятся на два основных лагеря: мультиметры с ручным диапазоном и мультиметры с автоматическим диапазоном. Оба выглядят очень похоже, но ключевое отличие заключается в том, что для использования мультиметра с ручным диапазоном вам необходимо примерно знать порядок величины цели, которую вы хотите измерить, поскольку мультиметр имеет предопределенные диапазоны, выбираемые переключателями. Например, давайте настроим ручной мультиметр на считывание напряжения постоянного тока 9 В. 1. Поверните циферблат на мультиметре, чтобы считать напряжение постоянного тока. Найдите 20 В и поверните ручку, чтобы выбрать. Если вы использовали эту настройку, чтобы попытаться измерить проект 40 В, мультиметр вышел бы за пределы диапазона, и вы бы получили сообщение об ошибке на экране, обычно 0L или 1. (Изображение предоставлено Tom’s Hardware)2. Touch черный щуп, подключенный к COM на мультиметре, к отрицательной (-) клемме аккумулятора. (Изображение предоставлено Tom’s Hardware)3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра. (Изображение предоставлено Tom’s Hardware) 4. На экране появится показание. Это напряжение 9В батареи. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи. Использование мультиметра с автоматическим выбором диапазона для считывания напряжения постоянного токаТот же процесс для мультиметра с автоматическим выбором диапазона немного проще, как вы можете догадаться. Мультиметр с автоматическим выбором диапазона автоматически меняет свой диапазон по мере того, как он определяет значение измерения на датчиках. Это имеет преимущество в том, что вам не нужно заранее знать диапазон, но небольшая цена заключается в том, что дисплей может занять немного больше времени, чтобы установить показания. Однако автоматический выбор диапазона очень удобен и может также помочь вам быстро определить значения резисторов. Это особенно полезно, если у вас есть нарушения зрения, которые затрудняют чтение кодов цветовых полос резисторов. 1. Поверните циферблат на мультиметре, чтобы считать напряжение постоянного тока. (Изображение предоставлено Tom’s Hardware) 2. 3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра. (Изображение предоставлено Tom’s Hardware)4. На экране появится показание. Это напряжение 9батарея В. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи. (Изображение предоставлено Tom’s Hardware)Измерение тока в цепи с помощью мультиметра(Изображение предоставлено Tom’s Hardware)вкладка) Давайте рассмотрим основы использования мультиметра, создав небольшую тестовую схему и выполнив некоторые измерения. 1. Вставьте светодиод в макетную плату. Обратите внимание, на какой стороне более длинная ножка. (Изображение предоставлено Tom’s Hardware)2. Вставьте резистор в макетную плату так, чтобы одна ножка находилась в том же ряду, что и длинная ножка светодиода. (Изображение предоставлено Tom’s Hardware)3. Подсоедините красный провод защелкивающейся клеммы аккумулятора к тому же ряду, что и оставшаяся ножка резистора. Затем подключите черный провод к тому же ряду, что и оставшаяся ножка светодиода. Теперь загорится светодиод. (Изображение предоставлено Tom’s Hardware) Измерение тока в цепи очень полезно и может помочь нам создавать эффективные проекты. При измерении тока в проекте нам нужно изменить соединения щупов на мультиметре и включить мультиметр последовательно в цепь, по сути сделав мультиметр похожим на провод в цепи. Черный щуп останется в общей розетке, а красный щуп будет перемещен в одну из текущих розеток. Многие мультиметры будут иметь два разъема для измерения тока, один для меньших токов и один для гораздо больших. Эти розетки должны быть снабжены предохранителями, чтобы, если вы случайно измерите цепь со слишком большим током, предохранитель перегорел и обеспечил некоторую защиту пользователя. Опять же, вы должны практиковаться на небольших схемах с питанием от слаботочных батарей и накапливать опыт. (Изображение предоставлено Tom’s Hardware)1. Снимите красный щуп с мультиметра и вставьте его в гнездо мА мультиметра. 2. Выберите настройку A⎓ мА на мультиметре. Пользователи ручного мультиметра должны искать правильный диапазон. Если вы сомневаетесь, начните слишком высоко и двигайтесь вниз. 3. Снимите провод GND (черный) с макетной платы и подключите его к черному щупу, подключенному к COM на мультиметре. 4. Прикоснитесь красным щупом к короткой ножке (катоду) светодиода. Светодиод загорится. 5. Ток будет отображаться на дисплее мультиметра. (Изображение предоставлено Tom’s Hardware)Тестирование непрерывности с помощью мультиметра или одна из перемычек вашей макетной платы имеет обрыв. Если вы коснетесь каждого конца провода, и он не подаст звуковой сигнал, значит, вы обнаружили неисправность!(Изображение предоставлено Future)1. Возьмите отрезок провода с зачищенными концами, чтобы обнажить оголенный провод. 2. Убедитесь, что красный щуп находится в гнезде напряжения мультиметра. 3. Поместите черный щуп на один конец оголенного провода. 4. Прикоснитесь красным щупом к другому концу оголенного провода. Мультиметр издаст звуковой сигнал, подтверждающий непрерывность . Проверка значений резисторов с помощью мультиметра(Изображение предоставлено Tom’s Hardware)Резисторы бывают всех форм и размеров, а также имеют широкий диапазон значений, поэтому важно выбрать правильный резистор для каждого проекта. Резисторы большего размера со сквозным отверстием имеют систему цветового кода , где на корпусе компонента напечатаны полосы разных цветов. Вы можете расшифровать эти цветные полосы, чтобы узнать значение сопротивления и допустимое значение этого резистора. Мультиметр с автоматическим выбором диапазона может быть очень полезен при определении номинала резистора. Опять же, щупы мультиметра должны быть в конфигурации напряжения, а затем вы просто размещаете щуп на выводе любого компонента резистора, и дисплей должен установиться, чтобы дать вам показание сопротивления. 1. Удалите резистор 220 Ом из испытательной цепи. 2. Настройте мультиметр на измерение сопротивления (Ом). Пользователи ручного мультиметра должны установить правильный диапазон. 3. Прикоснитесь красным щупом к одному концу резистора. Не имеет значения, какой конец резистора не имеет полярности, поэтому ток может течь в любом направлении. 4. Прикоснитесь черным щупом к другому концу резистора. 5. На дисплее отобразится сопротивление резистора. В этом случае мы видим, что наш резистор имеет значение 220 Ом. Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам. Свяжитесь со мной, чтобы сообщить новости и предложения от других брендов FutureПолучайте электронные письма от нас от имени наших надежных партнеров или спонсоров Джо Хинчлифф (Jo Hinchliffe) — внештатный автор из Великобритании для Tom’s Hardware US. |
Тестирование непрерывности полезно при проверке любых паяных перемычек или точек в цепи, которые не должны быть подключены. Тестирование непрерывности будет самой полезной функцией вашего мультиметра.
Дополнительные датчики можно довольно легко приобрести через Amazon или у электронных реселлеров.
Прикоснитесь черным щупом, подключенным к COM на мультиметре, к отрицательной (-) клемме аккумулятора.
Наша схема представляет собой просто батарею на 9 В, резистор на 220 Ом и светодиод.
Вы можете обернуть оголенный провод вокруг металлического наконечника щупа, но для достижения наилучших результатов используйте тестовый щуп с зажимом типа «крокодил», чтобы зажать провод.
