Как проверить мультиметром провод на разрыв

Содержание:

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии. Это важно для корректной и долговечной работы всей смонтированной системы.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;

• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.

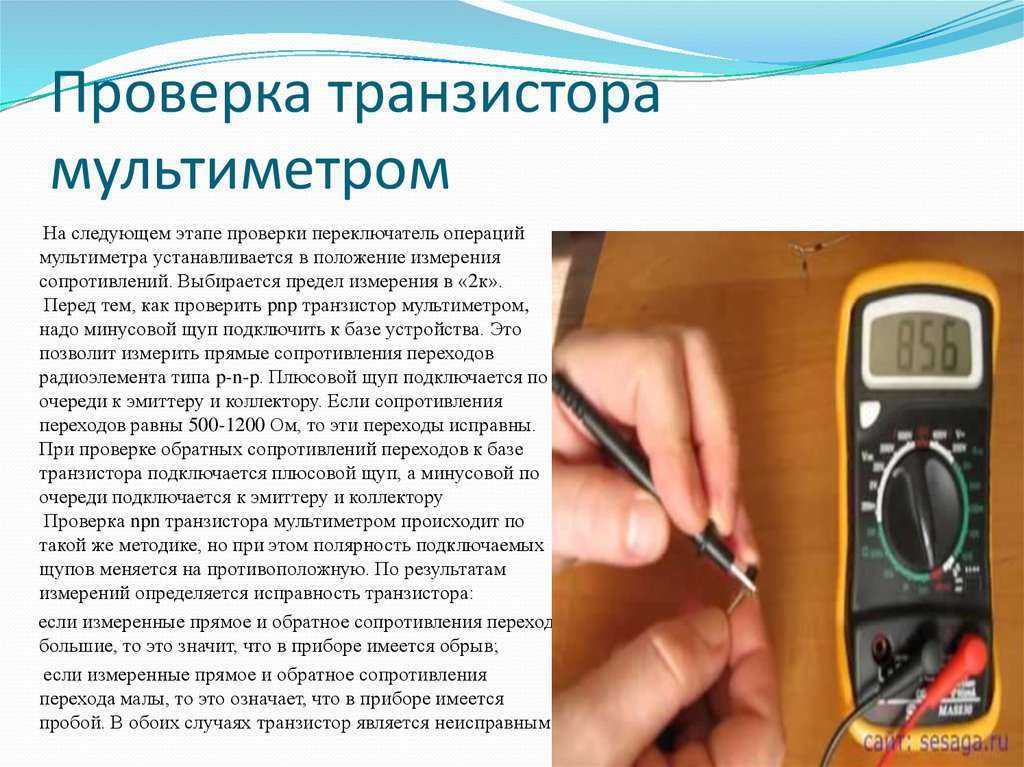

• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

1. Провод целый. В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
2. Провод поврежден. Об этом свидетельствует единица (1), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.
Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Прозвонка разрешена только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.
Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Пример прозвонки кабелей

Перед тем как проверить кабель, необходимо зачистить все его жилы с обоих концов. После настройки мультиметра можно приступать к проверке.

Щупы тестера накладываются на соседние провода одного конца кабеля и прозванивают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если он пищит, значит провода между собой сне омкнулись (закоротились). Так попарно проверяют все проводники.

Повреждение проводов исключают следующим образом:

• скручивают все жилы кабеля между собой на одном конце и так же на другом;
• накидывают щупы мультиметра на скрутки;
• прозванивают весь кабель.

Если проверку сопровождает звуковой сигнал, значит все в порядке.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.
Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Проверка целостности проводки подручными средствами

Если у домашнего мастера нет мультиметра, а проверку проводки нужно выполнить срочно, то можно воспользоваться подручными средствами. Перед тем, как прозванивать электропроводку  подручными средствами потребуется:

• Стандартная квадратная батарейка на 4.5 В;
• мини лампочка на 3.5 В;
• пара монтажных проводов и коннектор «крокодил».

На их базе собирается простейшая цепь. Если ее подключить к концам испытуемого провода и лампочка загорится, то линия исправна. В противном случае, проводник имеет обрыв.

Таким образом, можно подвести черту. Для домашнего мастера не составит никакого труда в случае необходимости выполнить прозвон мультиметром всех проводов, расположенных в доме и квартире: линий освещения, домофона и кабелей ТВ. Главное, перед тем как проверить целостность, правильно выбрать нужный интервал измерений и придерживаться правил безопасности при работе на электроустановках.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

инструкция по измерениям, резистор и нелинейные элементы

Содержание

• 1 Измерение сопротивлений мультиметром
• 2 Как проверить резистор мультиметром
• 3 Измерение мультиметром сопротивления нелинейных элементов
• 4 Измерение мультиметром сопротивлений приборов

Замечали, что при измерениях сопротивления в начальный момент на дисплее мультиметра начинают мелькать циферки, останавливающиеся на неком значении. Внутри применяются цифровые алгоритмы, не дающие мгновенно получить нужный ответ. Особенно трудно приходится проводящим измерение малых сопротивлений мультиметром. Точность его невелика, дробные части найти не получится. Как мультиметром проверить сопротивление – тема сегодняшнего обзора.

Измерение сопротивлений мультиметром

В отличие от ёмкостей сопротивление умеет измерять каждый тестер. Это простая операция. Фокус в том, что механические модели работают с напряжением без батарейки, а для оценки параметров резисторов нужен некий заряд для формирования вспомогательного напряжения. Разумеется, ограничения возможно обойти путём создания резистивного делителя, пользуясь внешним источником – к примеру, розеткой. Отличие цифровых мультиметров – без подпитки приборы не работают.

Цифровой мультиметр

Минусом современных моделей считается ограниченность шкалы. Хочешь сопротивление резистора мультиметром измерить, а натыкаешься на сплошные трудности. Максимальный предел не превышает 2000 кОм. Это лишь 2 МОм, радиолюбители знают, что это далеко не верхняя граница для достойного резистора. Сопротивление изоляции электрических приборов должно составлять 20 МОм. Проверить его качество при помощи рядового мультиметра не получится. Первое правило измерения сопротивления мультиметром: «Размер шкалы соответствует измеряемому значению».

Понять соответствие непросто. В былые времена номинал проставлялся на корпусе резистора. Для слишком малых моделей сложно разглядеть цифры. От габаритов номинал не зависит. Приходится гадать: малютка на пару Ом или МОм. Разница в миллион раз, ошибиться не хочется. Большинство резисторов сегодня маркируются цветными полосами. Не стоит учить таблицу наизусть. Советуем пользоваться простой методикой: найти в интернете онлайн-калькулятор для решения собственных задач. Подобный находится по адресу http://www.chipdip.ru/info/rescalc/.

Все оформлено в виде таблицы, причём показано, что резисторы маркируются четырьмя или пятью полосами. Допустимые цвета приведены в строках сформированной авторами сайта таблицы. Номера полос идут по столбцам. Выбор нужной гаммы происходит в виде кликов по радиобоксам. Для каждой полосы возможен единственный цвет. В верхней части текущие изменения отображаются на схематически нарисованном резисторе, что добавляет удобства. Обычно крайняя полоса толще остальных, на практике это невозможно заметить.

Тогда стараются достать схему прибора, чтобы сориентироваться. Если примерный номинал известен, ошибиться сложно. Во вторую очередь смотрят на полосы. К примеру, золотой и серебристый цвет встречаются исключительно с крайней тонкой полосы. На практике отличить от жёлтого и серого сумеет редкий человек. Без опыта слишком сложно. Потребуется завести на калькулятор оба варианта (слева направо и справа налево), потом начинать измерения мультиметром с максимального из полученных номиналов.

Итак, для получения значения в онлайн-калькуляторе потребуется проставить все полосы. В режиме реального времени на Чип&Дип работать не получится – маленький недостаток. В результате усилий в текстовом поле появляются:

1. Номинал резистора, сопротивление в стандартных единицах. К примеру, омах.
2. Через запятую идёт допуск на точность. Худшие резисторы показывают отклонение в 10% (в обе стороны по отдельности). В результате разброс номиналов сопротивлений  сильный. Поэтому требуется проверка сопротивления мультиметром.

Форма калькулятора не лучшая, зато находится на сайте известного магазина Чип&Дип, где возможно заказать нужные детали. Сообразно найденной величине выставляется шкала мультиметра с запасом. Допустимо, для резистора на 10 кОм предел составляет 20k. Напоминаем, что на лицевой панели группа шкал измеряющих сопротивление помечается греческой буквой омега Ω.

Как проверить резистор мультиметром

Обычно проверка начинается с измерения номинала, как показано выше. На дисплее появится соответствующая цифра. Обратите внимание, параметр номинала способен сильно разниться, сохраняя допуск на точность. Точность цифрового мультиметра составляет 0,5 Ом, прибор показывает лишь целые значения. Принимая во внимание, что дополнительно присутствует и внутреннее сопротивление мультиметра, оценить параметры резистора с малым номиналом невозможно.

Проверка резистра

Важные замечания:

• При измерении сопротивления иногда показания близки к нулю, либо наоборот – фиксируется обрыв. Значит, резистор вышел из строя. В первом случае замкнуло ближайшие витки, во втором – перегорела нить. Большинство резисторов состоит из керамического основания и намотанной на него высокоомной жилы. Каждый элемент характеризуется максимальной мощностью рассеивания, указываемой в технических данных. Если параметр превышен, случаются описанные выше эффекты. Часто корпус резистора темнеет. Не любая чернота означает поломку – в большинстве случаев краска менее устойчива к нагреву, нежели жила, и темнеет.
• Немало зависит от допуска. Дешёвые резисторы даже в одном наборе отличаются на 15 и более процентов. Не значит, что мультиметр врёт, просто нужно учитывать сей факт при сборке схемы. Подходить с умом. Если написано, что требуется получить резистивный делитель с равными плечами по 100 Ом, страшного не случится, если взять номиналы по 90 Ом. Главное, соблюдать равенство.

Параметры малых сопротивлений требуется оценивать косвенными методами. Допустим, собрать резистивный делитель, как показано на рисунке. Дадим краткие пояснения. Во-первых, видим два резистора, причём один эталонный. Это небольшого номинала сопротивление с минимальным допуском 0,05% (серая полоса, не серебряная). Что обеспечит максимальную точность при работе. Напряжение питания +12 В взято не случайно. Это максимальный номинал, легко добываемый, к примеру, использовав блок питания от персонального компьютера. Чем выше напряжение, тем точнее измерения. Добрались до главной тонкости: вольтаж может быть измерен с потрясающей точностью – до десятых долей мВ.

Схема сборки резистивного делителя

Это поможет определить разность потенциалов на исследуемом резисторе. Потом номинал вычисляется из пропорции: (12 — U) / U = Rэт / R. Где Rэт – сопротивление эталонного резистора, а U — измеренное значение (см. рисунок). На картинке показано, куда подключать щупы мультиметра, земля берётся от источника питания (часто чёрный провод). Посмотрим выгоды применения схемы. Допустим, есть резистор номиналом 1,5 Ом с допуском 10%. Очевидно, что прямое измерение сопротивления даст на дисплее значение 1 или 2. Этого явно недостаточно. Теперь берём эталонный резистор номиналом 2,7 Ом, собираем схему и видим значение напряжения 4,4 В. Посчитаем пропорцию:

(12 — 4,4) / 4,4 = 2,7 / R;

откуда находим, что R = 1,56 Ом. Мы не смогли бы замерить сопротивление мультиметром при столь малых значениях номинала. Вдобавок точность великая – до сотых долей! Главное – становится понятно, что резистор соответствует технической документации и годится для применения по назначению. Описанным методом допустимо сопротивление провода попробовать измерить, при большой длине. К примеру, километр медной жилы сечением 6 кв. мм составляет несколько ом. Сопротивление кабеля ниже, речь пойдёт о целой бухте.

Помните, для измерения сопротивление контура заземления потребуется найти опорную точку. Это контур, который гарантированно заземлён. Либо потенциал снимать с Uэт, а формулу сообразно переделать под требуемый случай. Кстати, нет нужды использовать именно напряжение 220 В переменного тока. +12 В намного безопаснее, не факт, что точность станет ниже, учитывая наличие среди шкал цифрового мультиметра предела 200 мВ. Это позволит при наличии хорошего эталонного резистора сопротивление заземления мультиметром измерить крайне точно.

Проверка сопротивления

Измерение мультиметром сопротивления нелинейных элементов

На уроках по элементной базе говорили, что в открытом состоянии падение напряжения на кремниевом диоде превышает вдвое показатели германия. А полупроводниковые элементы изготавливаются и из арсенида галлия. Перед оценкой сопротивления диода в прямом направлении, нужно понимать, что перед нами нелинейный элемент. Его характеристики зависят от приложенного напряжения. Сопротивление, измеренное разными мультиметрами, не будет одинаковым: каждый тестер формирует на щупах вспомогательное напряжение, для разных приборов неодинаковое.

Чтобы сориентироваться на вольт-амперной характеристике диода (график, где показывается зависимость выходного тока от напряжения приложенного к контактам), потребуется узнать характеристики мультиметра. Нередко вспомогательные величины в паспорте не указываются, потребуется провести тест. Возьмите конденсатор средней ёмкости. Зарядим вспомогательным напряжением. Ставим диапазон на измерение сопротивления и, не забывая про полярность (красный щуп – плюс), прикладываем к конденсатору. Когда сопротивление на дисплее завершит забег от нуля до бесконечности, переходим к измерению постоянного напряжения (не забывая про полярность).

В итоге получается в наличии значение вспомогательного напряжения. Теперь при помощи него возможно найти ток: I = U / R, где R считывается с дисплея в режиме измерения сопротивления (аналогичное происходит с режимом прозвонки диодов, помеченных характерной жирной стрелкой с поперечной чертой на конце). Теперь смотрим на вольт-амперную характеристику и смотрим, совпадает ли полученная точка с положением пересечения U и I. Если отклонение в пределах нормы, диод однозначно годный. В противном случае, если диод открывается и закрывается, деталь допустимо использовать в цепях, не критичных к точности.

Измерение мультиметром сопротивлений приборов

Если взять лампочку на 60 Вт, легко быстро убедиться, что сопротивление спирали составляет лишь 68 Ом. При приложенном напряжении 220 В по приспособлению протекал бы ток более 3 А, что соответствует мощности 700 Вт. Причина в характере переменного напряжения 50 Гц. Проверка сопротивления тена электроплиты производится с учётом указанного простого факта. В разговоре об акустике подразумевается некая средняя частота для спектра звука, составляющая, к примеру, 2,5 кГц. Потому сопротивление свечи зажигания и сопротивление динамика призваны измеряться косвенными методами в условиях, приближенных к реальным. Собирается делитель, создаётся тестировочная схема.

А сопротивление катушки зажигания возможно измерить тестером. Для этого придётся найти полные технические данные о количестве витков и сечении провода.

Как использовать мультиметр для измерения напряжения (плюс советы по безопасности)

1. Домашний
2. Блог
3. Как использовать мультиметр для измерения напряжения (плюс советы по безопасности)

Независимо от того, являетесь ли вы электриком или домохозяином, мультиметры всегда будут у вас под рукой. Однако их может быть сложно использовать, если вы не прошли обучение и не знаете, что делаете. В этой статье мы рассмотрим, как проверить напряжение переменного и постоянного тока с помощью мультиметра. Что еще более важно, мы научимся делать это безопасно, чтобы исключить риск поражения электрическим током. Давайте начнем!

Как проверить напряжение переменного тока

Если вы пользуетесь мультиметром дома, скорее всего, вы используете его для измерения напряжения переменного тока, так как это наиболее распространенное применение мультиметров. Важно отметить, что если вам интересно, как использовать цифровой мультиметр или ручной, методы одинаковы. Разница лишь в том, что на цифровом мультиметре вы нажимаете кнопки, а на ручном — поворачиваете ручку. Вот как начать тестирование.

• Выньте мультиметр из защитного чехла и включите его. Обязательно установите переключатель режимов в положение переменного напряжения.

• Установите настройку напряжения так, чтобы она была такой же высокой или выше, чем напряжение тестируемого устройства. Чтобы быть в безопасности, вы можете включить его до самого высокого значения.

• Вставьте черный щуп мультиметра в гнездо, помеченное как «общий» или «СОМ».

• Вставьте красный щуп в другой слот, обычно помеченный буквой V. Он также может быть помечен буквой V, за которой следуют различные символы.

• Приложите конец черного щупа к одной стороне измеряемого объекта, а конец красного щупа — к противоположной стороне.

• Убедитесь, что на то, что вы пытаетесь измерить, подается питание. В противном случае вы не получите надежного чтения.

• Выньте красный и черный щупы из гнезд и выключите мультиметр.

Вот и все, как проверить напряжение переменного тока с помощью мультиметра. Это не слишком сложно, но важно, чтобы вы следовали вышеуказанным шагам в дополнение к советам по безопасности, перечисленным ниже. Также полезно знать, каким должно быть напряжение для любого компонента, который вы тестируете. Таким образом, вы узнаете, является ли ваше чтение высоким или низким, что может указывать на потенциальную проблему. Вы можете использовать этот метод для проверки чего угодно, от выключателя света до автоматического выключателя и розетки.

Как проверить напряжение постоянного тока

Напряжение постоянного тока в основном используется в автомобилях, аккумуляторных батареях и автомобильных аккумуляторах, и вот что вам нужно знать при использовании мультиметра с напряжением постоянного тока.

• Подсоедините красный и черный щупы, выполнив те же действия, что и для переменного напряжения.

• Установите переключатель режимов мультиметра в положение постоянного тока, а не переменного тока.

• Поверните ручку или кнопку переключателя напряжения на максимальное значение напряжения 30 вольт. Вы можете оставить его там или уменьшить, пока не приблизитесь к фактическому напряжению того, что вы тестируете.

• Прикоснитесь черным щупом к отрицательной клемме или стороне проверяемой батареи.

• Прикоснитесь красным щупом к положительной клемме или стороне проверяемой батареи.

• Выньте красный и черный щупы из гнезд и выключите мультиметр.

Рекомендуется сначала снять красный щуп, а затем черный, но подойдет любой порядок.

Советы по безопасности

Теперь, когда вы знаете, как использовать мультиметр для проверки постоянного и переменного напряжения, давайте рассмотрим некоторые советы по безопасности, о которых следует всегда помнить.

• Не прикасайтесь к кончикам электродов, так как это может привести к поражению электрическим током

• Не прикасайтесь наконечниками друг к другу

• Не прикасайтесь наконечником к металлической поверхности

• Не вставляйте измерительные провода в неправильные гнезда

• Никогда не проверяйте сеть переменного тока — оставьте это профессионалам

• Всегда носите защитные очки, перчатки, одежду с длинными рукавами

• Убедитесь, что коробка выключателя легко и быстро доступна

• Выключатель-выключатель для большинства электромонтажных работ

• Убедитесь, что территория хорошо освещена и свободна от препятствий

Работа с электричеством любого рода опасна и должна выполняться только при соблюдении вышеуказанных протоколов безопасности.

Далее: как проверить розетку с помощью мультиметра

Теперь, когда вы знаете, как пользоваться мультиметром, и понимаете важность безопасности, вы готовы проверить свои навыки. Один из самых простых и применимых способов для начала — проверить розетку мультиметром. Розетки в домах работают от переменного напряжения, поэтому убедитесь, что режим вашего мультиметра повернут именно туда. Оттуда следуйте инструкциям от начала до конца и перейдите по этой ссылке от Mr. Electric для получения дополнительной информации. Если вам нужна помощь в тестировании или решении других проблем с электричеством, позвоните в компанию Mr. Electric. Мы помогли тысячам домовладельцев решить проблемы с электричеством, включая модернизацию и профессиональную установку, что гарантирует правильное выполнение работы с первого раза. Чтобы узнать больше, позвоните нам по телефону (844) 866-1367 или посетите нас онлайн, чтобы назначить встречу.

Как проверить электрическую розетку с помощью мультиметра (2023)

Мультиметр удобен и универсален одновременно. Кроме того, это многофункциональное электрическое испытательное оборудование очень доступно по цене. Любой приличный мультиметр может измерить ток, напряжение и сопротивление. Однако мультиметры высокого класса могут измерять и другие компоненты, такие как частота, температура, влажность и кислотность.

Хотя домовладельцы не являются исключением, большинство домашних мастеров и домовладельцев также имеют в своем наборе инструментов мультиметр. Использование мультиметра не требует усилий даже без предварительного опыта. Конечно, перед работой с электрическим оборудованием необходимо соблюдать меры предосторожности, и мультиметр не исключение. В связи с этим чтение инструкций мультиметра может быть жизненно важной информацией.

С учетом этого проверка электрических розеток с помощью мультиметра довольно стандартна. Но если вы не знаете, как действовать, вот пошаговое руководство.

Contents

Testing an electrical outlet with a multimeter

Step 1.

Setting up the multimeter

Перед настройкой мультиметра всегда полезно ознакомиться с инструкциями производителя. Это очень удобно, так как каждая марка и модель электрооборудования содержит определенную информацию.

Включите мультиметр и поверните циферблат в положение настройки переменного тока. Проверяя электрические розетки мультиметром, вы проверяете наличие переменного тока или переменного тока. Здесь вы ищете место с ~A или A~ или ~V или V~ на циферблатах. Переменный и постоянный ток на мультиметре должно быть легко различим, поскольку постоянный ток отмечен прямой линией.

Для проверки напряжения необходимо установить циферблаты на более высокие значения. Электрические розетки в Британии имеют стандартное напряжение 230В. Поэтому вам нужно установить шкалу на 600 на мультиметре.

Некоторые цифровые мультиметры имеют автоматическую функцию. В этом случае вам не нужно выбирать тестовый диапазон вручную. Измерительный прибор автоматически выберет функцию в тот момент, когда измерительные провода коснутся цепи. Если вы знаете, что ваш мультиметр имеет эту функцию, вам просто нужно включить ее.

Что касается щупов, черный подключается к COM, общему разъему. В зависимости от модели мультиметра рядом с моделью COM вы можете увидеть знак «–». Красный щуп, с другой стороны, входит в гнездо VmA. В некоторых моделях вы также можете увидеть VΩmA. В большинстве мультиметров этот разъем находится справа внизу.

Шаг 2. Проверка розетки

Перед началом проверки розеток рекомендуется надеть защитные перчатки. Если у вас его еще нет, вы можете попробовать эти отраслевые защитные перчатки для всех электромонтажных работ.

Держите измерительные провода в руках и будьте готовы вставить их в розетки. Черный металлический провод входит в нейтральную клемму, левый слот на розетке. С другой стороны, красный щуп входит в клемму под напряжением, правый слот. Обратите внимание, что сначала вы вставляете черный провод, а затем красный.

Правильно работающая розетка должна показывать показания в диапазоне 230 или чуть выше. Тестовое чтение в диапазоне от 230 до 250 — всегда хорошее число. Ненормальное показание мультиметра указывает на то, что розетка неисправна.

Как проверить заземление электрической розетки.

После проверки правильности напряжения в розетке можно проверить, заземлена ли эта конкретная розетка.

Здесь черный провод подключается к клемме заземления. С другой стороны, возьмите красный свинцовый щуп и вставьте его в нейтральную клемму слева.

В розетках с хорошим заземлением показания мультиметра должны показывать нулевое значение. Показания на мультиметре между нулем и массой, провода на розетке перепутаны. Электрические розетки с обратной проводкой могут не создавать проблем для осветительных приборов или зарядки телефонов. Однако для электронных устройств, таких как компьютеры и другие приборы, розетка может быть небезопасной.

Вы также можете поднести черный металлический щуп к клемме заземления и вставить красный в клемму под напряжением. Если розетка заземлена правильно, показания мультиметра должны показывать около 230 плюс-минус. Только работающий терминал должен показывать показания в исправно работающей розетке.

После завершения проверки электрических розеток выключите мультиметр. Это предотвратит разряд батареи.

Советы по безопасности при проверке электрических розеток мультиметром

• Вы можете очистить щупы мультиметра, если на них есть грязь. Достаточно протереть их мягкой влажной тканью, чтобы избавиться от любых загрязнений. Тем не менее, вы должны принять к сведению, что они полностью высохли перед их использованием.
• Перед использованием всегда проверяйте состояние измерительных проводов. Следите за трещинами в изоляции или возможных тепловых повреждений.
• При проверке электрических розеток с помощью мультиметра обратите внимание на то, чтобы область была чистой и сухой. Если вы работаете с внешней розеткой, встаньте на колени или встаньте на изолированный коврик.
• Каждый предмет одежды на вашем теле должен быть абсолютно сухим при тестировании электрическим оборудованием. Даже если перчатки, которые вы используете, утеплены, они будут бесполезны, если они влажные или мокрые.
• Также следует избегать ношения металлических компонентов в карманах при работе вблизи электрических розеток.

Как определить, правильно ли работают тестовые датчики

Определить, правильно ли работают тестовые датчики, несложно. Вот как.

• Установите измеритель мультиметра в режим проверки непрерывности. Кроме того, вы также можете установить его в омах.
• Держите измерительные провода за изолированные части и соедините их концы.
• При правильном функционировании щупов на дисплее отображается нулевое значение.

Можно ли проверить собственные розетки на наличие неисправностей перед заменой розеток и светильников?

Да, вы можете провести базовую диагностику, если у вас есть мультиметр. Это всегда хорошая отправная точка, чтобы понять, есть ли проблема с цепью, например, изворотливый провод заземления. Однако мультиметры — не игрушки, и вы можете получить удар током, если не знаете, что делаете.

Как проверить заземление мультиметром?

Вот простое пошаговое руководство по проверке качества заземления в цепи.

Подготовьте мультиметр.

• Убедитесь, что КРАСНЫЙ щуп подключен к клемме VΩma, а ЧЕРНЫЙ щуп подключен к клемме COM.
• Поверните циферблат в режим измерения V ⏦.
• Нажмите кнопку выбора, чтобы изменить напряжение на AC (переменный ток).
• На экране дисплея появится⏦ этот символ для переменного тока.

Для проведения теста

• Прикоснитесь ЧЕРНЫМ щупом к клемме заземления, а КРАСНЫМ щупом к нейтральной клемме
• Включите питание, и вы сможете прочитать измерения напряжения, отображаемые на экране
• Проверка завершена

Теоретически разница напряжений между землей и нейтралью должна быть равна нулю, но допустимо измерять напряжение от 2 до 4 В переменного тока. Чем ближе к нулю, тем лучше заземление.

Что означает показание 0 Ом?

Сопротивление обозначается символом (Ом). Это измерение сопротивления цепи в любой момент времени.

Если измерение равно 0, у вас идеальная цепь без коротких замыканий или каких-либо других проблем. Тем не менее, редко можно получить значение 0, и в большинстве случаев это будет значение 0,8 или 1.

Можно ли ударить током мультиметра?

Да. Мультиметры предназначены для использования профессионалами, но со здравым смыслом энтузиасты-сделай сам могут с пользой использовать мультиметр.

Знаете ли вы, что многие электрики получают удары током от мультиметров? Опасность поражения электрическим током реальна при работе с цепями под напряжением, и если мультиметр не обслуживался, вам следует поручить эту работу профессионалу.

Можно ли потрогать мультиметром провод под напряжением?

Да, но никогда не касайтесь руками кабеля под напряжением. Это может быть фатально.
