как найти потерю, замерить массу на аккумуляторе, потребление тока, напряжение в машине

Автор:  Лев Барсуков Обновлено:  11 ноября, 2022

Для современного авто расход энергии даже при выключенном зажигании является нормальным явлением. Но если владелец техники обнаруживает, что новый аккумулятор всего через несколько дней, а иногда и уже на следующее утро оказывается разряжен, ему рекомендуется измерить утечку тока в автомобиле мультиметром. Это позволит установить присутствие проблемы и приступить к обнаружению ее причин и их решению.

Содержание

• 1 Какие инструменты нужны
• 2 Как настроить мультиметр
• 3 Измерение общего тока
• 4 Поиск причин утечки

Какие инструменты нужны

Чтобы замерить утечку тока на аккумуляторе, владельцу техники потребуется гаечный ключ на 10, а также тестер, измеряющий ток величиной от 3-5 А. Такой показатель доступен практически на всех мультиметрах, в том числе и китайских.

Если под рукой нет измерительного прибора, в крайнем случае можно воспользоваться 12V лампочкой. Не следует брать светодиодные лампы – при скачке напряжения она сразу сгорит. Визуально определить это невозможно, поэтому диагностика потери тока будет проведена неправильно.

Как настроить мультиметр

Перед тем, как приступить к замеру утечки тока на аккумуляторе, нужно выполнить правильную настройку мультиметра. От этих действий зависит итоговый результат операции, а также целостность самого прибора.

Инструмент используют в режиме замера постоянного тока и устанавливают предельно допустимое значение измерения.

Измерение общего тока

Проверка утечки тока в машине – это измерение мультиметром тока, который поступает от АКБ после выключения зажигания к автомобильным узлам. Для этого транспортное средство устанавливают на стоянку и отключают все потребители питания – фары, навигатор, магнитолу и т.д. Затем выключают зажигание, открывают капот, опускают одно из стекол, чтобы в случае возможных проблем иметь возможность открыть автомобиль и включают сигнализацию.

Далее настраивают мультиметр и отсоединяют провод от одной из клемм батареи, чтобы померить ток утечки. Более безопасной считается проверка мультиметром массы на аккумуляторе автомобиля, но можно использовать и плюсовой контакт. Далее к клемме и проводу подсоединяются щупы тестера. Чтобы освободить руки, используют клещи или зажимы «крокодил».

Запрещается соединять щупами плюс и минус батареи – случится короткое замыкание. Вреда машине это не причинит, а в тестере сгорит предохранитель или же прибор выйдет из строя.

После того, как тестер подключен, запрещается включать какое-либо автомобильное оборудование, потому что потребляемый им ток может превысить допустимый предел измерения мультиметра и последний сгорит.

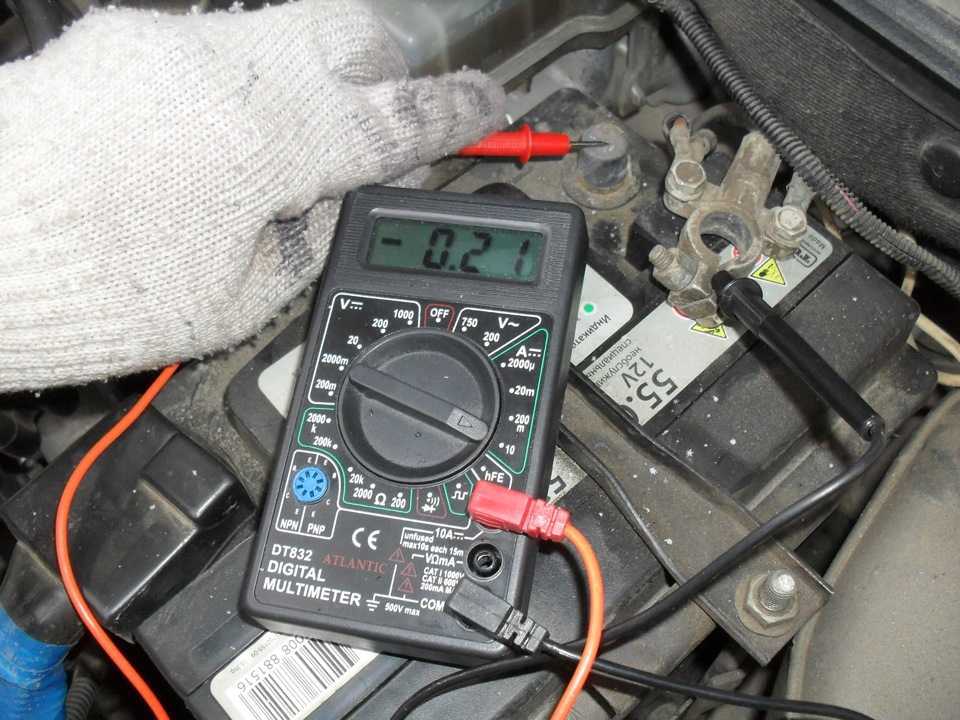

Если все действия выполнены правильно, на дисплее тестера должно появиться цифры, обозначающие ток утечки. Высчитать допустимое значение для своего авто можно самостоятельно, сложив потребляемый ток каждым элементом в бортовой сети. Так, сигнализация потребляет до 20 мА, часы – 1 мА, акустическая система – примерно 3 мА и т.д. Показания на экране мультиметра не должны превышать полученной суммы, а также разрешенных норм.

На автомобилях со штатным оборудованием возможна утечка до 50 мА, на технике с дополнительными потребителями питания (магнитола, сигнализация, навигатор и т.д.) – до 80 мА. Если значение больше допустимого, это сообщает о проблемах с утечкой.

Необходимо оставить тестер подключенным на 10-15 минут. На автомобилях часто устанавливается «умное» оборудование, переходящее в режим сниженного потребления электроэнергии через некоторое время после выключения зажигания. Если же показания на дисплее так и не снизились, нужно приступить к обнаружению причины потери тока.

Поиск причин утечки

Чтобы найти утечку тока в автомобиле или на мотоцикле, сначала проверяют оборудование, установленное владельцем техники самостоятельно или при помощи непрофессиональных мастеров. Для него обычно нет штатных мест для подключения, поэтому специалисты сами выбирают, куда его подсоединить. Так, например, существенная потеря тока наблюдается, если к замку зажигания подсоединить навигационную технику или подогрев сидений.



Другая причина, по которой осматривается сначала нештатное оборудование – это состояние проводки. Если провода, проложенные на заводе, тщательно защищены и их целостность нарушается очень редко, то сам владелец автомобиля или неумелые мастера проводку могут размещать где угодно. Из-за этого она часто перетирается при трении о края металлических элементов конструкции. Если провода находятся вблизи от мотора, они могут расплавиться, т.к. во время работы этот узел сильно нагревается. В результате возникает короткое замыкание.

Сначала нужно визуально осмотреть проводку и само оборудование для обнаружения физических повреждений — перегибов, следов гари и т.д. Если дефектов не выявлено, чтобы найти потерю тока поочередно отключают автомагнитолу, охранную систему, навигационную технику, подогрев сидений и т.д., при этом отслеживая данные на дисплее мультиметра.

Если неисправность не обнаружена, переходят к заводскому оборудованию. Это более сложная работа, но важная, если пользователь не желает постоянно заряжать аккумулятор и снижать срок его службы.

В каждой машине предусмотрена колодка предохранителей. На транспорте разных компаний она может выглядеть по-своему, но предназначение во всех случаях одинаковое. В ней каждый элемент отвечает за один или ряд потребителей тока. Чтобы понять, каких именно, нужно изучить электрическую схему конкретного авто.

Далее при внимательном контроле значений на дисплее мультиметра предохранители по очереди отключают. Обнаружив проблему, нужно установить, какие узлы к нему подсоединены и проверить их целостность. Необходимо понимать, что неисправность можно отыскать как в самом оборудовании, так и в проводке (изоляция повреждена при трении о конструкцию кузова) или в местах ее подключения (запылились или залиты соединительные колодки, винтовые соединения неплотно затянуты).

Если после проверки предохранителей причина поломки не обнаружилась, утечку тока ищут в генераторе. Чтобы выполнить его диагностику, мультиметр подсоединяют к аккумуляторным клеммам. Затем на приборе выбирают режим замера напряжения. Полностью заряженная батарея покажет на дисплее от 12,6 до 12,9 В.

Теперь заводят мотор и включают несколько потребителей тока, например, фары и печку. На экране должны быть цифры от 12,8 до 13,4 В, предельное значение – 14,3 В. Если напряжение при запущенном двигателе находится в этих рамках, генератор цел. Если же оно ниже, деталь неисправна и не заряжает аккумулятор.

При постоянной быстрой разрядке нового аккумулятора следует проверить утечку тока в автомобиле мультиметром. Если значение на дисплее тестера выше, чем 50-80 мА, нужно искать неисправность. Сначала выполняется визуальный осмотр нештатного оборудования, контактов и проводов. Далее поочередно отключается каждый из узлов при постоянном контроле значений на дисплее мультиметра. Как только показания упадут, проблема обнаружена. Если действия не помогли найти поломку, выполняют диагностику заводского оборудования, последовательно отключая предохранители в колодке. Если неисправный узел по-прежнему не выявлен, проверяют состояние генератора.

Как проверить утечку тока в авто

• Главная
• /
• Автовладельцам
• /
• Поиск утечки тока в автомобиле мультиметром

21 ноября 2022

“Куда девается искра у этого недостойного выродка в славной семье двигателей внутреннего сгорания?” — вопрос из старой доброй комедии. Конечно, отсутствие пресловутой искры может быть связано с несколькими проблемами, и аккумулятор, разряженный из-за утечек тока — далеко не последняя из них. По сути, утечка — это незапланированный ток в сети. Следует помнить, что электронный блок управления, часы, сигнализация и многие другие гаджеты, потребляют электроэнергию и при выключенном зажигании. Этот процесс можно назвать штатной утратой тока, а утечка — это потеря в силу неисправностей сети (окисления контактов, нарушения изоляции проводов и т.п.). На современных автомобилях на потребление штатных приборов отводится умозрительный лимит в 40 мА (0,04А), на дополнительные гаджеты (колонки, регистраторы и т.д.) отводится ещё столько же. Таким образом, не рекомендуется превышать суммарное потребление в 80 мА. Перед тем, как проверить утечки, автовладельцу имеет смысл банально просуммировать потребление всех установленных устройств, работающих при любых режимах эксплуатации автомобиля.

Как проверить утечку тока?

Для поиска утечек нужно сначала отключить зажигание, оставить капот открытым, выключить все потребители, активировать охранную систему, оставив открытое окно, чтобы открыть машину при срабатывании замков. Далее:

• Настроить мультиметр, выбрав функцию проверки постоянного тока и выставив наибольший предел измерений (скорее всего это будет 10А).
• Откинуть минусовую клемму с аккумулятора.
• Подключить плюсовой щуп тестера к снятой клемме, а минусовой щуп (черный) присоединить к минусовой клемме аккумулятора.

Допустим, на дисплее мы видим цифру 0.47 А (440ма). При таких значениях, аккумулятор должен быстро разряжаться. Что делать? Подождать 10 минут, ничего не трогая и не включая. Дело в том, что некоторые элементы электронной начинки автомобиля могут сохранять какой-то объём потребления тока после отключения. Если после паузы показания мультиметра не снизились, начинаем искать виновника утечки.

• Ещё до начала исследования следует найти коробку блока предохранителей на автомобиле и её схему.
• Наблюдая за показаниями мультиметра (всё остаётся в то же режиме), мы последовательно вынимаем предохранители. Если при разрыве цепи извлечением предохранителя показания снизились до нормальных, тут и “собака порылась”.
• Начинать поиск утечки тока в электрической цепи автомобиля рекомендуется с полного отключения нештатных приборов (дополнительные датчики, камеры фиксации и т.п.). Зачастую, именно некорректное подключение или конструктивные особенности “допа” способствуют излишним энергозатратам.
• Если с дополнительным оборудованием всё в порядке, по тому же алгоритму, извлекаем предохранители предустановленных производителем систем.

Выявив цепь, в которой происходит утечка, нужно проверить каждый её участок (провода, клеммы и т.п.) с целью нахождения конкретной локации неисправности. Бывает так, что при снятии всех предохранителей с колодки, значения силы тока остаются высокими. В таком случае нужно проверить генератор, изоляцию и идти по всей системе проводки автомобиля.

Меры предосторожности при проверке утечек тока в автомобиле мультиметром

• Бывает, что при подключении прибора, на дисплее появляется цифра со знаком “-”. На корректность измерений это никак не влияет, но если этот минус вас смущает — надо поменять полярность подключения.
• Можно ли проводить подобное исследование на плюсовой клемме? Можно, но не нужно, ибо случайное касание корпуса этой самой клеммой приведёт к печальным последствиям.
• Соединение полюсов“+” и “-” на аккумуляторе посредством мультиметра не сулит беды автомобилю, но “спалит” предохранитель самого измерительного прибора.
• Не включайте никакое бортовое оборудование (печку, кондиционер и т.п.). Если ток, потребляемый включённым прибором, окажется выше верхнего прибора тестера, то он сгорит.
• Держать щупы тестера руками во время всего поиска как-то неудобно, поэтому целесообразно зафиксировать контакты посредством “крокодилов”.

Ну и напоследок, для тех, кто в “танке”. Все работы проводятся на неработающем двигателе. Напомним на всякий случай.

Здоровья вам и вашему автомобилю. Удачи на дорогах.
