Как правильно самостоятельно пользоваться Осциллографом

Осциллограф – это цифровой или аналоговый прибор предназначенный визуального контроля формы напряжения и токов. Любой мастер или инженер занимающийся ремонтом электроники, должен уметь пользоваться Oscilloscope, для проведения диагностики.

Назначение осциллографа

Настройка осциллографа

Что измеряет осциллограф

Как работает осциллограф

Как пользоваться осциллографом

Измерение сигнала с ШИМ-контроллера (видео)

Выводы

Назначение осциллографа

Для разработки и ремонта современной электронной техники нужны специализированные знания в области электронных схемопостроений. При проектировании или исследовании любой схемы необходимо проводить измерения.Так как большинство схем имеют импульсный режим работы, то приборы должны соответствовать исследуемой технике.

Если мы до этого могли свободно обходиться мультиметром, измеряя необходимые значения токов и напряжения, то при диагностике современной электроники этого будет недостаточно.

Так как помимо значений измеренных мультиметром, необходимо визуально контролировать форму сигнала устройства или участка схемы, который исследуется.

В этом случае применяется прибор называемый – Осциллографом. Данный прибор визуально показывает какие процессы происходят в электрической схеме, в определенный момент исследования. На практике научиться применять Oscilloscope можно пройдя очное обучение по программе Электроника и схемотехника в Bgacenter.

Визуализация процессов используя АКИП-4115/4А

Осциллографы существуют двух видов:

• аналоговые
• цифровые

Развитие электронной техники вытеснили аналоговые, а цифровые завоевали особую популярность среди электронщиков и начинающих радиолюбителей. За счет простоты их использования, а также минимальной подготовки к работе. Данные приборы обладают большим функционалом, многими полезными функциями, которые отсутствуют у аналоговых приборов. При ремонте и настройке блока питания APW8 необходимо применять Oscilloscope, для визуального контроля амплитуды и длительности на входах полевых транзисторов каскада PFC и оконечного каскада.

Осциллограф – это практически тот же вольтметр, где измеряется напряжение, поэтому прибор подключается параллельно к участку измеряемой цепи, либо параллельно источнику питания. Если применить закон Ома, то можно увидеть форму тока. Для этого необходимо применить сопротивление значением 1 Ом, а при делении напряжения на сопротивление в 1 Ом получим силу тока и его форму.

Настройка осциллографа

В данной инструкции будем рассматривать все примеры, применяя цифровой осциллограф АКИП-4115/4А.

Для использования прибора его необходимо подключить к электрической сети, при помощи сетевого шнура идущего в комплекте с прибором.

Далее на верхней части корпуса необходимо нажать кнопку, подождать некоторое время, когда загрузится программа осциллографа. На экране появится заставка с названием прибора. После загрузки операционной системы устройства засветится дисплей (горизонтальная линия на экране прибора).

АКИП-4115/4А

Так как Oscilloscope является двух канальным, то по умолчанию включается первый канал. Клавиша КАН 1 на передней панели, обозначена желтым цветом. Канал подсвечивается, а на экране прибора так же светится желтая линия.

В нижней части панели управления имеется высокочастотный разъем BNC (Bayonet Neill-Concelman), также желтого цвета, что соответствует подсвечиваемой линии на экране осциллографа. Для второго канала используется синий цвет, это связано с  удобством в работе при одновременном наблюдении осциллографом сигнала в исследуемом устройстве.

КАН1

Для дальнейшей работы необходимо перейти к определенным настройкам АКИП-4115/4А. По умолчанию может быть выставлен определенный режим работы, например заданный производителем (язык интерфейса, время, значения настроек). Для этого в данном приборе существует специализированное меню которое имеет 6 независимых функциональных кнопок расположенных в верхней части настроечного блока в два ряда.

Верхний ряд имеет клавиши:

• Курсоры
• Сбор информации
• Зап. вызов

Верхний ряд кнопок меню

Нижний ряд имеет клавиши:

• Измерение
• Дисплей
• Утилиты

Нижний ряд кнопок меню

Слева от данного меню находится регулятор “УСТАНОВКА”, который необходим для настройки необходимых параметров прибора в соответствующем МЕНЮ.

При нажатии кнопки “Утилиты” в правой части экрана прибора появляется 4-х страничное меню. Самая верхняя клавиша “Меню вкл/выкл” может удалять при нажатии на нее меню с экрана прибора. В нижней части блока кнопок расположенных на панели экрана, расположена кнопка “Печать”. При помощи которой можно записать данные с экрана осциллографа на флеш носитель.

При повторном нажатии на клавишу “Меню вкл/выкл” меню снова появляется на экране. 4-х страничное меню, можно переключать нажимая пятую клавишу сверху.

Кнопка Меню ВКЛ/ВЫКЛ

При выборе первой страницы меню, клавишей “1” можно включить подменю “СТАТУС”, при этом на экране осциллографа появляется информация о статусе прибора. Выход из этого подменю осуществляется нажатием клавиши “Однократно”.

Статус прибора

Клавиша подменю “2” управляет отключением и включением звукового сигнала.

Клавиша “3” выводит на экран частоту измеряемого сигнала.

Кнопка “4” позволяет выбрать язык интерфейса.

При нажатии клавиши “5” включается вторая страница подменю. В этой вкладке, нажимая на кнопку “1” выполняется самокалибровка.

В режиме Самокалибровки необходимо отключить от прибора все пробники и кабели. Затем нажать кнопку “Однократно”, при этом появляется шкала зеленого цвета, которая заполняется. После завершения Самокалибровки нажать кнопку “Однократно”. Для выхода из режима Самокалибровки необходимо нажать клавишу “ПУСК/СТОП”.

Кнопка Однократно

Режим “Самотестирования”. При нажатии клавиши “2” открывается подменю соответствующее кнопкам:

• 1 – Тест экрана (Screen Test). При нажатии этой клавиши, экран становится красным. Дальнейшее нажатие кнопки “Однократно”, цвет экрана может меняться на зеленый и синий. Эта функция помогает контролировать наличие основных цветов RGB (красный, зеленый, синий). Выход из данного меню осуществляется нажатием кнопки “ПУСК/СТОП”
• 2 – Тест клавиатуры (Keyboard Test). При нажатии этой клавиши можно протестировать работу всех клавиш. При этом на экране соответствующая кнопка будет менять цвет на зеленый.
  Что говорит о исправности клавиш.
• 3 – Тест Свд (LED Test). Проверка работоспособности подсветки кнопок.

Выход из данного подменю осуществляется нажатием кнопки “Утилиты”.

Утилиты

Страница 3 подменю. Соответствие кнопок настройкам:

• 1 – Обновление ПО
• 2 – “Доп/Контр” использование дополнительных настроек
• 3 – “Запись” – записывает данные на нужный носитель, в соответствии с выбранным подменю
• 4 – “Установки порта”

Страница 4 подменю. Соответствие кнопок настройкам:

• 1 – Режим сохранения долговечности светодиодов
• 2 – Регистратор

“Дисплей” – клавиша основного меню

При нажатии этой кнопки высвечиваются следующие пункты подменю:

• 1 – “Вектор”
• 2 – “Послесвечение”
• 3 – “Яркость луча”
• 4 – “Яркость сетки”

При нажатии клавиши “1” мы можем видеть линию осциллографа либо в виде точек, либо в виде прямой линии (вектор).

При нажатии клавиши “2” выбираем длительность свечения экрана после проведения измерения. От 1 секунды до бесконечности.

При нажатии клавиши “3” – мы можем регулировать яркость свечения луча при помощи ручки регулятора “Установка”.

При нажатии клавиши “4” мы можем регулировать яркость координационной сетки, для удобства пользования.

Выход из этого меню осуществляется нажатием клавиши “Утилиты”

“Измерения” – клавиша основного меню

При нажатии этой кнопки открывается пять видов подменю:

• 1 – Напряжение. Выбор источника канала. Выбор типа измерения напряжения.
• 2 –  Время. Также выбор источника канала и тип длительности (частота)
• 3 – Задержка.
• 4 – Все измерения. Канал, напряжение и время. Сразу три характеристики одновременно отображаются на экране.
• 5 – Удалить измерения.

“Курсоры” – клавиша основного меню

Устанавливает линии ограничения измерений по амплитуде и по частоте

“Сбор информации” – клавиша основного меню

Используется режим выборки

“Зап/Выз” – клавиша основного меню

Переводит режим осциллографа при нажатии первой клавиши к заводским настройкам.

“Начальные установки” переводит осциллограф к начальным установкам пользователя

“Помощь” – нажатие на эту кнопку вызывает справочное меню. Перемещение осуществляется с использованием кнопок 1-5.

“Пуск/Стоп” – применяется для остановки исследуемого сигнала. Чтобы измерить его длительность и амплитуду.

“АВТО” – автоматически находит исследуемый сигнал подаваемый на щупы осциллографа, для его дальнейшего исследования.

Регулятор управления вертикальной разверткой первого канала (желтого цвета) предназначен для выбора оптимальной величины амплитуды, для исследования сигнала.

Регулятор “Смещение” луча в вертикальном направлении

Что измеряет осциллограф

Для полноценной диагностики электронного устройства применяется Oscilloscope.

При помощи осциллографа можно измерить следующие параметры:

1. Максимальную амплитуду любого сигнала
2. Посмотреть эпюру напряжения и тока
3. Измерить частоту сигнала
4. Просмотреть фазу сигнала
5. Измерить постоянное напряжение

Амплитуда сигнала есть максимальное значение которое выдается генератором при его работе. Если производить измерения мультиметром, то мы видим действующее значение тока или напряжения. Что зачастую бывает не достаточно при проектировании или ремонте электронных устройств. Поэтому в данном случае целесообразно применить мультиметр который измеряет максимальные амплитудные значения. Часто для этих целей применяется осциллограф. Например при рассмотрении синусоидального напряжения электрической сети через понижающий трансформатор на выходе диодного моста без сглаживающего конденсатора фильтра.

Амплитуда сигнала

Эпюра напряжения или тока – это осциллограмма, то есть изображение на экране осциллографа, поданного на вход прибора любого исследуемого электрического сигнала. Измерения можно проводить в любой интересующей нас контрольной точке и сравнить ее с данными производителя.

Эпюра синусоидального напряжения сети

Частота сигнала – значение исследуемого сигнала во временном диапазоне по оси Х осциллографа. Так как данный сигнал измеряется по времени (сек, миллисекунд, микросекунд), то частота величина обратная времени. Поэтому для нахождения частоты необходимо применить формулу:

f = 1/T

где f – частота, в Гц (Hz)

T – время, в сек (S)

Частота сигнала формы Меандр

Фаза сигнала – измеряется при помощи двух каналов. На один вход подается один исследуемый сигнал, на второй вход подается другой сигнал на этой же частоте. Сдвиг сигналов на экране прибора по времени и есть фаза.

Измерение постоянного напряжения. При помощи прибора можно измерять не только амплитудное переменное значение, но и постоянную составляющую напряжения.

Осциллограф без сигнала на входе

Измерение напряжение источника постоянного тока. На фото заметно поднятие горизонтальной полосы вверх относительно первоначального значения. Согласно координационной сетки Вольт/деление по оси Y можно рассчитать фактическое напряжение на выходе источника питания

Измерение постоянного напряжения

Как работает осциллограф

Последовательность работы с осциллографом:

1. Включить Oscilloscope в электрическую сеть.
2. Согласно инструкции выбрать соответствующие настройки в пунктах меню (язык, время, и т.д.).
3. Произвести калибровку прибора.
4. Подключить высокочастотные измерительные провода BNC к соответствующим разъемам, в соответствии с маркировкой.
5. Начать проводить измерения, присоединив щуп к исследуемой точке на электронной плате.
6. Если исследуемый сигнал не отображается на экране осциллографа в ручном режиме, необходимо нажать кнопку “АВТО”. При этом прибор покажет исследуемый сигнал.
7. В случае когда эпюра сигнала не помещается на экране, ее необходимо удержать кнопкой “ПУСК/СТОП”, затем регуляторами вертикального и горизонтального усиления довести картинку до оптимального отображения.
8. Во время проведения работ с осциллографом, соблюдайте технику безопасности. Особенно это касается при ремонте горячей части импульсного блока питания, привязанной к электрической сети. В этом случае, для полной безопасности лучше использовать разделительный трансформатор.

Как пользоваться осциллографом

Перед тем как начать пользоваться Oscilloscope, важно определиться какой сигнал предварительно может в данной точке измеряться прибором по амплитуде. Это необходимо в целях исключения поломки прибора. Согласно инструкции установить на приборе максимальное значение напряжения В/Деление по развертке Y. А по развертке X ожидаемую частоту сигнала.

Только после этого подключаем прибор к соответствующей контрольной точке для измерений. Затем проанализировать появившуюся эпюру напряжения. Для удобства отсчета существуют ручки смещения:

• по оси координат Y – вертикальное отклонение
• по оси Х – горизонтальное отклонение

При помощи этих регуляторов сместить полученное изображение к началу координат, для удобства отсчета. По осям Ординат и Абсцисс (Y,Х) существует координатная сетка. Она привязана к соответствующим условным значениям. По выбранным значениям можно посчитать полученное значение напряжение в вольтах и время в секундах. Для нахождения частоты, необходимо перевести время в частоту, по формуле f = 1/T.

Измерение сигнала с ШИМ-контроллера (видео)

Для примера возьмем плату от рабочего телевизора и посмотрим выходные импульсы с ШИМ-контроллера в различных режимах работы:

• в дежурном режиме – когда телевизор включен в сеть, до нажатия на кнопки включения
• в рабочем режиме – после нажатия на кнопку включения (или что то же самое под нагрузкой)



Удобно применять осциллограф, для исследования электрической схемы в случае, когда ШИМ-контроллер был бы не исправен. При присутствии питания на ШИМ-контроллере выходных импульсов не было бы. А присутствовало бы какое-нибудь напряжение. А это в свою очередь говорит о неисправности самого ШИМ-контроллера или его цепей.

Выводы

• Научиться применять осциллограф необходимо каждому электронщику и начинающему радиолюбителю, занимающемуся разработкой, производством, настройкой, диагностикой и ремонтом электронных устройств.
• Важно уметь анализировать полученные результаты, основываясь на понимании  работы электронных компонентов.
• Осциллограф является сложным устройством, но научится им пользоваться не составляет особого труда.

Как проверить микросхему ШИМ-контроллера TL494(ka7500)

?

Как проверить микросхему ШИМ-контроллера TL494(ka7500)

glooch

July 24th, 2016

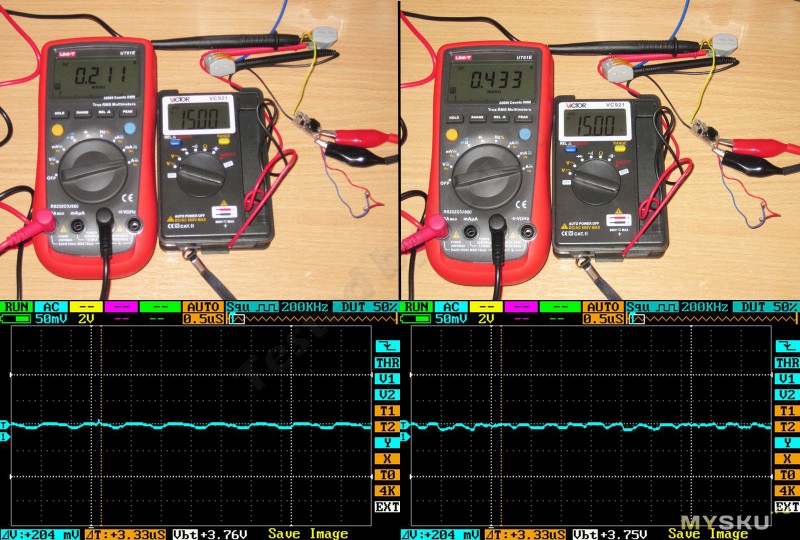

Вчера дошли руки до практического изучения этого, самого распространенного до недавнего времени, (на сегодняшний момент технологии пошли дальше) ШИМ-контроллера. У меня скопилось около 30 неисправных блоков. Не знаю, что первичнее, я их коллекционировал, чтобы научиться их ремонтировать, или я мечтал научиться их ремонтировать, для того и коллекционировал=))) Игрушечный осциллограф miniDSO DS203 я покупал(уже несколько лет назад), в первую очередь, с целью практического исследования импульсных источников. Тогда я с ним поиграл, и забросил идею ремонта блоков питания. У меня не хватило опыта и морального духу, чтобы разобраться в устройстве микросхемы.
До сих пор мне удавалось отремонтировать только блоки с незначительными поломками.
Описаний работы микросхемы в интернете хоть отбавляй, я и раньше читал, например, эту статью, но ничего с ходу не понял.
Управляющая микросхема TL494
А тут мне попалось видео как парень запросто взял и отремонтировал блок.
Ссылка на тот момент, где он проверяет исправность микросхемы ШИМ.
Правильный ремонт блока питания ATX (by TheMovieAll)
Вобщем я опять достал один из неисправных блоков, и начал повторять за ним.
На AT блоке эксперимент удался сразу, при подаче питания с внешнего источника, микросхема запустилась, и я мог наблюдать «правильные» осциллограммы на 5-ой, 8-ой, и 11-ой ножках микросхемы. С ATX болком сразу не получилось.
Помучавшись немго, попытавшись запустить ШИМ в нескольких ATX блоках, я подумал, что не может быть, чтобы у всех был неисправен именно ШИМ. Значит я делаю что-то не так. Только тогда возникла мысль о PS-on сигнале. Замкнул его на землю, и заработало! Тут хочется добавить, замыкание резистора на 4-ой ножке, не универсальный метод, зависит от конкретного рисунка платы блока, часто DTC соединен с Vref так, что их не разъединить не разрезав дорожку. Парню TheMovieAll повезло, он замкнув резистор не посадил на землю Vref. Лучше этот резистор вообще не трогать. Более корректная методика — по инструкции с известного сайта ROM.by, пункт 3. Хотя я и читал ее несколько лет назад, обилие информации не позволило мне осмыслить и понять. Ну, видимо, некоторые вещи должны осмысливаться годами=)))
ROM.by: Азбука молодого ремонтника БП. Прочти, потом задавай вопрос.
Цитата:
«Проверка микросхемы ШИМ TL494 и аналогичных (КА7500).
Про остальные ШИМ будет написано дополнительно.
1. Включаем блок в сеть. На 12 ноге должно быть порядка 12-30V.
2. Если нет — проверяйте дежурку. Если есть — проверяем напряжение на 14 ноге — должно быть +5В (+-5%).
3. Если нет — меняем микросхему. Если есть — проверяем поведение 4 ноги при замыкании PS-ON на землю. До замыкания должно быть порядка 3…5В, после — около 0.
4. Устанавливаем перемычку с 16 ноги (токовая защита) на землю (если не используется — уже сидит на земле). Таким образом временно отключаем защиту МС по току.
5. Замыкаем PS-ON на землю и наблюдаем импульсы на 8 и 11 ногах ШИМ и далее на базах ключевых транзисторов.
6. Если нет импульсов на 8 или 11 ногах или ШИМ греется – меняем микросхему. Желательно использовать микросхемы от известных производителей (Texas Instruments, Fairchild Semiconductor и т.д.).
7. Если картинка красивая – ШИМ и каскад раскачки можно считать живым.
8. Если нет импульсов на ключевых транзисторах — проверяем промежуточный каскад (раскачку) – обычно 2 штуки C945 с коллекторами на трансе раскачки, два 1N4148 и емкости 1…10мкф на 50В, диоды в их обвязке, сами ключевые транзисторы, пайку ног силового трансформатора и разделительного конденсатора. «

Tags: #pwm #tl494 #ka7500 #smps #repair

mosfet — Измерение выходного ШИМ полевого транзистора нижнего плеча с помощью осциллографа

спросил 3 года 11 месяцев назад

Изменено 3 года, 11 месяцев назад

Просмотрено 954 раза

\$\начало группы\$

У меня есть n-канальный полевой МОП-транзистор, управляющий сильноточной светодиодной панелью. Полевой транзистор управляется драйвером полевого транзистора, который сам управляется выводом микроконтроллера. Я использую PWM для управления яркостью светодиода.

Я хочу перепроверить ШИМ с помощью моего осциллографа, чтобы убедиться в правильности рабочего цикла. Я могу проверить всю цепь, и я получаю правильные показания от моего прицела. Если я проверю выходы моего полевого транзистора, я получу мусор.

Это потому, что, как я полагаю, когда полевой транзистор выключен, зажим заземления отсоединяется от опорного заземления и остается плавающим.

Как я могу проверить выход полевого транзистора с помощью моего осциллографа, так как всякий раз, когда импульс низкий, заземление больше не подключено?

РЕДАКТИРОВАТЬ: ШИМ должен быть 0-12 В постоянного тока прямоугольной формы, 5 кГц, рабочий цикл 10%. Кроме того, когда я использую светодиод, он тускнеет должным образом, как и следовало ожидать от ШИМ, поэтому я почти уверен, что он работает правильно.

Зонд прицела на 12 В, зажим grd на OUT_LED_GND

Выходной объем

Соединения осциллографа, выходной светодиод

• МОП-транзистор
• ШИМ
• Осциллограф
• нижняя сторона

\$\конечная группа\$

8

\$\начало группы\$

Для протокола: ваш светодиод (D2) подключен наоборот. Но…

1. Подсоедините резистор к Vdd вместо светодиода. Это даст вам прямоугольный сигнал +12 В, управляемый полевым транзистором.
2. Соедините землю вашего осциллографа с землей вашей цепи (вероятнее всего, она уже подключена, кстати).

Я полагаю, что у вас уже есть резистор в этом положении, поэтому наиболее вероятная причина формы сигнала, которую вы видите, заключается в том, что осциллограф закорачивает полевой транзистор. То есть вы подключаете одну сторону к земле, когда сам осциллограф подключен к земле. Если осциллограф был плавающим, вы должны увидеть сигнал на резисторе.

\$\конечная группа\$
