Как проверить симистор на исправность: как проверить симистор мультиметром на работоспособность не выпаивая

Содержание

Основные способы проверки исправности стабилитрона

Несколько работающих способов, как проверить стабилитрон на исправность. Технология проверки стабилитрона мультиметром, транзистор-тестером и другими приборами.

Полупроводниковый прибор, называемый стабилитроном, является основным элементом стабилизированного блока питания. Он обеспечивает постоянный уровень напряжения. Однако, во время работы, по тем или иным причинам он может выходить из строя. Специалисту, выполняющему ремонтные работы необходимо знать, как проверить стабилитрон на исправность, или как его еще называют —диод Зенера.

Содержание:

Общие сведения о принципе работы

Если вы не знаете как работает стабилитрон, то прежде чем прочитать текущую статью, прочтите опубликованную ранее — https://samelectrik.ru/kak-rabotaet-stabilitron-i-dlya-chego-on-nuzhen.html.

При достижении определенного напряжения, происходит лавинообразный пробой pn-перехода. Сопротивление перехода уменьшается. В результате напряжение на диоде остается постоянным. А ток, протекающий через полупроводник, увеличивается.

Принцип работы можно проиллюстрировать бочкой с водой, где имеется переливная трубка. Сколько бы мы воды ни наливали в бочку, уровень останется на постоянном уровне.

На нижеприведенном рисунке представлена схема работы на примере бочки с водой.


Этот элемент на схеме включается в обратном направлении. Т.е. плюс к минусу, а минус к плюсу. Если его включить в прямом направлении, то он будет работать как обыкновенный диод.

На рисунке выше представлена вольт-амперная характеристика, обозначение на схеме и его включение.

Проверка мультиметром

Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры. Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность.

Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.

Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.

На рисунке снизу представлена методика проверки мультиметром.


Если диод пробит, то он будет звониться в обе стороны. При этом цешка может показывать незначительное отклонение сопротивления от 0. Если р-n переход находится в обрыве, то независимо от направления включения показания прибора будут отсутствовать.

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.

Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.

Проверка транзистор-тестером

Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.

Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.

Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.

Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.

Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.

При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.

Схема для проверки

Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:

  • Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
  • Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
  • Вольтметр, можно использовать обыкновенный мультиметр.
  • Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.

Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.

Приведем характеристики некоторых распространенных отечественных стабилитронов:

  • КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
  • КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
  • КС162а– 6,2 В, корпус из керамики;
  • КС175а – 7,5 В, имеет керамический корпус;
  • КС433а – 3,3 В, выпускают в металлическом корпусе;
  • КС515а – 15 В, корпус из металла;
  • КС524г – в керамическом корпусе с напряжением 24 В;
  • КС531в – 31 В, керамический корпус;
  • КС210б – напряжение стабилизации 10 В, корпус из керамики;
  • Д814а – 7-8,5 В, в металлическом корпусе;
  • Д818б – 9 В, металлический корпус;
  • Д817б – 68 В, в корпусе из металла.

Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.

Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.

Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.

Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).

Примеры из практики

Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.

На рисунке снизу представлена схема приставки и ее подключение к осциллографу.

Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.

Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт.

Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.

Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.

Вот мы и рассмотрели основные способы проверки стабилитронов, делитесь случаями из своей практики в комментариях и задавайте вопросы!

Опубликовано: 05.05.2020 Обновлено: 05.05.2020 нет комментариев

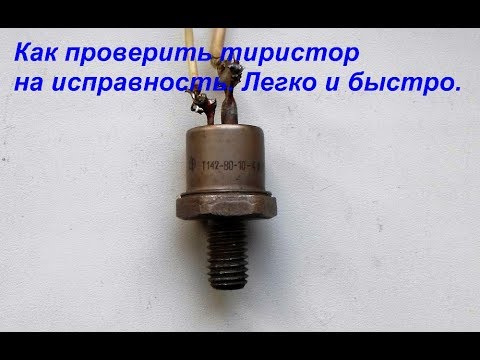

Как проверить тиристор мультиметром: особенности тестирования

Довольно большое распространение получили тиристоры. Они применяются при создании различных электрических приборов и мощных силовых установок. Особенности рассматриваемых полупроводников заключаются в том, что проверить их при применении мультиметра достаточно сложно. Для полноценной проверки нужно собрать сложную схему. Важно понимать, как проверить тиристор мультиметром, так как пробой и внутренний обрыв являются распространенными проблемами.

Предварительная подготовка

Подобный измерительный прибор получил широкое распространение: применяется для определения различной информации. Предварительная подготовка предусматривает расшифровку спецификации, для чего достаточно рассмотреть маркировку на полупроводниковом изделии.

После определения типа изделия и цоколевки можно приступить к тесту пробоя при помощи мультиметра. В большинстве случаев проводится проверка на пробой, для чего изделие можно оставить на плате, поэтому на этом этапе не требуется паяльник.

Тест на пробой

Проверка тиристора начинается с определения пробоя. Рекомендуется начинать с предварительного тестирования, которое связано с измерением сопротивления между двумя выходами «А» и «К», «К» и «УЭ». Алгоритм действий имеет следующие особенности:

  1. Для тестирования применяется мультиметр. Его включают в режим «прозвонки», и снимаются показатели между двумя выводами «УЭ» и «К». Если устройство находится в хорошем техническом состоянии, то снятые показатели будут в диапазоне от 40 Ом до 0,55 кОм. Низкое значение может указывать на некоторые проблемы с устройством.
  2. Далее рекомендуется сменить положение щупов, и процесс повторяется. Снятые показатели должны соответствовать тем, которые были получены в первом случае.
  3. Следующий шаг заключается в измерении сопротивления между выводами «К» и «А». В этом случае показатель сопротивления должен стремиться к бесконечности. Значение может варьироваться в зависимости от полярности измерительного устройства. Низкий показатель указывает на то, что есть пробой в переходе. Для более точного результата рекомендуют выпаивать устройство, которое тестируется.

Проверка симистора мультиметром подобным образом не позволяет получить точный показатель. Немного усложнив процесс тестирования, можно существенно повысить точность полученных результатов.

Проверка открытого и закрытого положения

Тестирование на пробой не позволяет определить, есть ли внутренний обрыв. Именно поэтому применяемая схема существенно усложняется. Более точный показатель можно достигнуть следующим образом:

  1. Применяемый мультиметр переводится в режим «прозвонки», после чего к нему подключается тиристор. Щуп, который имеет черный провод, подключается к выводу «К», а красный к «А».
  2. При применении подобной схемы подключения измерительный прибор указывает бесконечное сопротивление.
  3. Следующий шаг заключается в подключении «УЭ» с выходом «А». В этом случае происходит частичное падение показателя сопротивления, и после обрыва соединения он снова стремится к значению бесконечности. Тока, проходящего через штыри измерительного прибора, недостаточно для сдерживания тиристора в закрытом состоянии.

Еще больше повысить точность измерений можно при сборке собственного измерительного прибора.

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

  1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
  2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
  3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
  4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
  5. Создается сопротивление с номиналом 47 Ом.
  6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Самодельная конструкция может иметь компактные размеры. При необходимости все элементы можно собрать в защитном корпусе, за счет чего прибор можно будет использовать постоянно и транспортировать к месту проверки.

Особенности процедуры

Следует учитывать, что самодельная конструкция позволяет точно определить работоспособность устройства. Пошаговая инструкция выглядит следующим образом:

  1. К собранной самодельной конструкции подключается полупроводниковый элемент.
  2. Для того чтобы тесты могли проводиться в режиме постоянного тока, устанавливается переключатель.
  3. Включается пробник при помощи тумблера. При этом ток не должен попасть на лампу.
  4. К тестируемому устройству подводится напряжение через резистор. В этом случае тиристор переводится в открытие положение, на лампочку подается напряжение, и она начинает светиться.
  5. Далее отпускается кнопка, но тиристор находится в открытом положении, и индикатор должен гореть.
  6. Проводится смена положения переключателя, после чего тиристор переходит в закрытое состояние, и лампочка гаснет.
  7. При переводе измерительного устройства в режим работы с переменным током лампочка начинает гореть не полностью.

Если проверяемое устройство проявляло себя так, как в описании, то тиристор находится в хорошем техническом состоянии и работает правильно. Если лампочка горит постоянно, то это говорит о пробое. Если при нажатии на клавишу она не загорается, то это указывает на внутренний обрыв. Именно поэтому можно обойтись без мультиметра.

Тестирование детали на плате

При необходимости можно проверить тиристор мультиметром без демонтажа детали.

Однако при применении самодельной конструкции придется выпаять элемент, так как в качестве индикатора используется лампочка. К особенностям этого процесса относятся следующие моменты:

  1. Требуется паяльник. Подобный инструмент требуется при проведении различной работы с электроникой. Мощность и диаметр жилы выбираются в соответствии с тем, какие размеры имеет плата.
  2. При проведении работы следует учитывать, что нельзя оказывать слишком высокую температуру на плату. Это может привести к повреждению дорожек и других элементов.
  3. Нельзя повредить выходы, так как это может осложнить проводимые тесты.

Необходимость в выпаивании детали определяет то, что многие решают использовать мультиметр для проверки. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.

Прозвонка динистора

При необходимости можно провести проверку динистора. К ключевым моментам относятся следующие моменты:

  1. Для проведения теста требуется источник питания с высоким напряжением, показатель которого выше, чем у динистора.
  2. Ограничить ток можно при подключении резистора с показателем сопротивления от 100 до 1000 Ом.
  3. Плюсовой провод подключается к аноду, а катод к клемме ограничительного резистора. Свободный конец сопротивления соединяется с минусом блока питания.

Применяемый измерительный прибор в соответствующем режиме через специальные щупы соединяется с анодом и катодом. Тестер должен лежать в пределе милливольта, после чего динистор открывается.

Определение исправности устройства

Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:

  1. Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
  2. Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
  3. Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
  4. В качестве источника питания можно использовать батарейку любого номинала.
  5. Осуществляется подача напряжения для теста устройства.

На момент подключения источника питания тринистор открывается, ток подводится к лампочке, и она загорается. После снятия управляющего воздействия лампа должна продолжать гореть, так как проходит ток удержания.

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

  1. При выборе практически всегда уделяется внимание степени функциональности устройства.
  2. Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
  3. Показатель погрешности может варьировать в довольно большом диапазоне. Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
  4. Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
  5. Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
  6. Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
  7. Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

  1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
  2. CAT 11 — класс устройства, подходящего к сети питания.
  3. CAT 111 — класс, предназначенный для работы внутри сооружений.
  4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

проверка не выпаивая и способом «прозвона»

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

  1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
  2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
  3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

  1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
  2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
  3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

  1. Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
  2. Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
  3. Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Чтобы узнать, работает ли резистор схемы, необходимо определить его сопротивление. Значение этой характеристики должно быть больше нуля, однако не являться бесконечно большим. Если при проверке на дисплее прибора отображается не ноль и не бесконечность, значит, резистор работает корректно.

Не отличается особой сложностью и процесс проверки диодов. Сначала нужно определить сопротивление между катодом и анодом в одной последовательности, а затем, поменяв местоположение черного и красного щупов прибора, в другой. Об исправности диода будет говорить стремление отображаемого на экране числа к бесконечности в одном из этих двух случаев и нахождение его на отметке в несколько единиц — в другом.

Индуктивность, тиристор и стабилитрон

Проверяя микросхему на наличие неисправностей, возможно, придется также использовать мультиметр на катушке с током. Если где-то ее провод оборван, то прибор обязательно даст об этом знать. Главное, конечно, правильно его применить.

Все, что необходимо сделать для проверки катушки — замерить ее сопротивление: оно не должно быть бесконечным. Стоит помнить, что не каждый из имеющихся сегодня в продаже мультиметров может проверять индуктивность. Если нужно определить, является ли исправным такой элемент микросхемы, как тиристор, то следует выполнить следующие действия:

  1. Сначала соединить красный щуп с анодом, а черный, соответственно, с катодом. Сразу после этого на экране прибора появится информация о том, что сопротивление стремится к бесконечности.
  2. Выполнить соединение управляющего электрода с анодом и смотреть за тем, как значение сопротивления будет падать от бесконечности до нескольких единиц.
  3. Как только процесс падения завершится, можно отсоединять друг от друга анод и электрод. В результате этого отображаемое на экране мультиметра сопротивление должно остаться прежним, то есть равным нескольким Ом.

Если при проверке все будет именно так, значит, тиристор работает правильно, никаких неисправностей у него нет.

Чтобы проверить стабилитрон, нужно его анод соединить с резистором, а затем включить ток и постепенно поднимать его. На экране прибора должен отображаться постепенный рост напряжения. Через некоторое время этот показатель останавливается в какой-то точке и прекращает увеличиваться, даже если проверяющий по-прежнему увеличивает его посредством блока питания. Если рост напряжения прекратился, значит, проверяемый элемент микросхемы работает правильно.

Проверка микросхемы на исправность — это процесс, который требует серьезного подхода. Иногда можно обойтись без специального прибора и попробовать обнаружить дефекты визуально, используя для этого, например, увеличительное стекло.

✅ Btb12 800cw как проверить тестером: прозвонить симистор

Проверка симистора

Симистором называют полупроводниковый выключатель для переменного тока. Часто встречается международное название TRIAC, что означает то же самое (TRIode for Alternate Current). Чтобы разобраться в устройстве симистора (симметричного тиристора) и узнать, как проверить симистор, важно сначала понять, что он состоит из двух встречно-параллельно включенных тиристоров (если совсем правильно, тринисторов, но тиристор употребляется чаще), имеющих общую цепь управления. Теперь осталось понять, что такое тиристор.

Что это такое

Как показано на Рис.2, тиристор составлен из двух транзисторов разной проводимости: npn и pnp, включенных «навстречу» друг-другу. Если приоткрыть один из транзисторов (npn), приложив между его эмиттером и базой напряжение порядка 0,6 … 0,8 В (напряжение открывания кремниевого p-n перехода), то в коллекторе потечет ток.

Появившееся напряжение между базой и эмиттером второго транзистора начнет открывать его и, одновременно, через коллектор второго транзистора, — первый транзистор. Все это будет лавинообразно нарастать с очень большой скоростью, и теперь уже независимо от начального напряжения. Достаточно только «подтолкнуть» процесс открывания небольшим начальным импульсом.

Для закрывания тиристора необходимо понизить ток в его цепи до минимальной величины, называемой током удержания, и чуть ниже. Поскольку переменный ток так себя и ведет в каждом полупериоде, то каждая половинка симистора будет закрываться, когда меняется полярность в цепи тока.

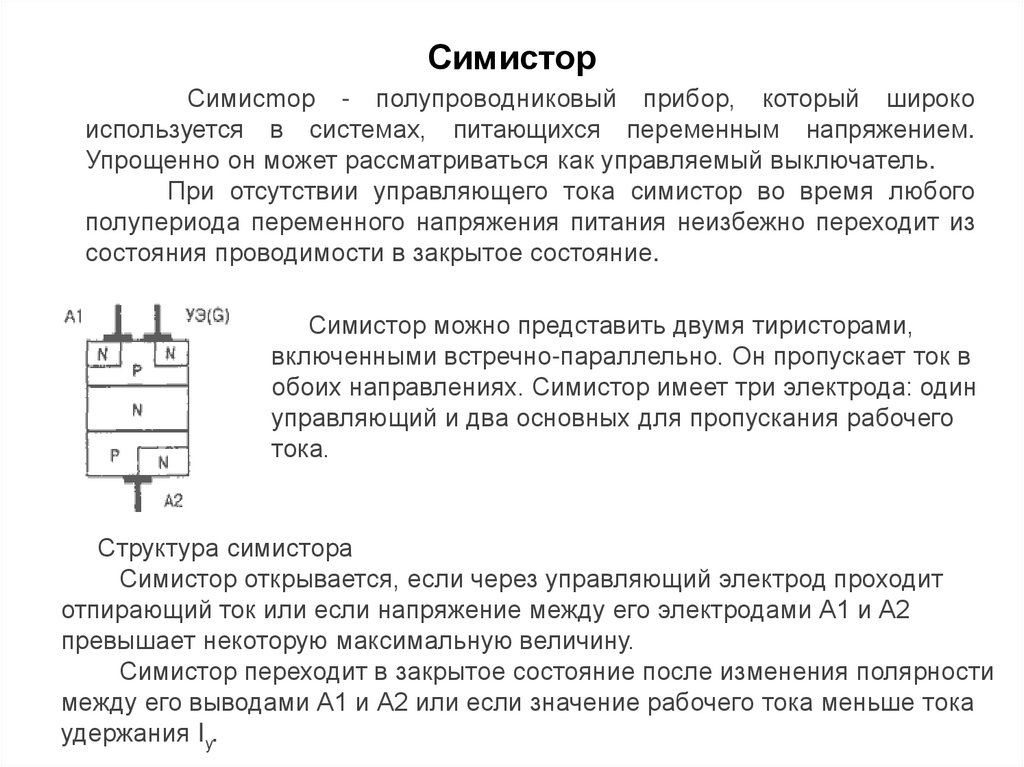

Схема симистора показана на рисунке Рис. 3 слева, а его физическое устройство, — справа. Напоминаем, что это два встречно-параллельно включенных тиристора. Выводы Т1 и Т2 уже нельзя назвать анодом и катодом, в цепи переменного тока они становятся равноправными. Однако, в цепи постоянного тока триак ведет себя как обычный тиристор и даже содержит «запасной», хотя для его использования придется поменять полярность управляющего напряжения.

Дополнительная информация! Кстати говоря, как тиристор, так и симистор, могут быть составлены из обычных транзисторов разной структуры, имея ту же работоспособность. Главное, чтобы они были рассчитаны на требуемый ток и допустимое напряжение. Но на практике это не используется, с очень давних времен (1960-е) тиристоры стали выпускать в виде готовых приборов в одном корпусе.

Современный тиристор или симистор средней мощности выглядит, как показано на Рис. 4.

Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

  • Напряжение обратного пробоя, Uобр, В;
  • Напряжение закрытого состояния, Uзс, В;
  • Ток открытого состояния средний, Iос, А;
  • Время включения, tвк, мкс;
  • Время выключения, tвык, мкс;
  • Ток открытого состояния импульсный, Iос, А;
  • Ток закрытого состояния, Iзс, мА;
  • Обратный ток, Iобр, мА;
  • Напряжение открытого состояния, Uос, В;
  • Управляющее напряжение, Uупр, В;
  • Ток управления, Iупр, мА;
  • Скорость нарастания напряжения, dU/dt, В/мкс;
  • Скорость нарастания тока, dI/dt, А/мкс.

Как проверить работоспособность симистора

Используя домашний тестер (мультиметр), легко выполнить проверку различных радиоэлементов. Для домашних мастеров, которые работают с электронными приборами это довольно полезная вещь. К примеру, правильно выполненная проверка симистора мультиметром позволит избежать поиска новых деталей при ремонте электрооборудования. Чтобы понять данный процесс досконально, необходимо выяснить, что представляют собой тиристоры.

Что такое тиристоры

Это полупроводниковые приборы, которые выполнены с учетом классических монокристальных технологий. На кристаллах имеются p-n переходы в количестве 3-х и более штук, с диаметрально противоположным устойчивым состоянием. Основным применением данной детали являются электронные ключи. Использование этих радиоэлементов может быть хорошей альтернативой механическому реле.

Процесс включения осуществляется регулируемым и плавным образом, без дребезжания контактов. Нагрузки по основным направлениям при открытии p-n перехода подаются управляемым образом, то есть присутствует возможность соблюдения контроля скорости при нарастании рабочего тока.

При этом, стоит отметить, что тиристор в сравнении с реле, может быть удачно интегрирован в электросхему с любым уровнем сложности. При отсутствии искрения каждого контакта, их можно использовать для систем, в которых не допускаются коммутационные помехи. Детали довольно компактны, выпускаются в виде разных форм-факторов, также и для установки на охлаждающие радиаторы.

Управление прибором осуществляется посредством внешнего воздействия на основе:

  • электрического тока, что поступает на управляющие электроды;
  • луча света, в случае использования фототиристора.

Примечательно, что в сравнении с тем же реле, нет необходимости в постоянной подаче управляющего сигнала. Рабочие p-n переходы будут открыты и после того, как завершена подача тока. Тиристоры закроются, при опускании протекающего сквозь него рабочего тока ниже уровня порогов удержания.

Еще одно свойство тиристоров, которое является основной характеристикой — это использование их в качестве одностороннего проводника. Так, протекание паразитных токов в обратное направление осуществляться не будет. Благодаря чему значительно упрощаются схемы по управлению радиоэлементами.

Тиристор может выпускаться в различной модификакции, исходя из того, какой способ управления и дополнительные возможности необходимы. Он может быть:

  • диодным с прямой проводимостью;
  • диодным с обратной проводимостью;
  • диодным симметричным;
  • триодным с прямой проводимостью;
  • триодным с обратной проводимостью;
  • триодным ассиметричным.

Бывают также разновидности триодных тиристоров с двунаправленной проводимостью.

Что такое симистор, и в чем его отличие от тиристора

Симисторы (или «триаки») являются особыми разновидностями триодных симметричных тиристоров. Главным преимуществом любого симистора можно считать наличие способности проводки тока на рабочем p-n переходе в двух направлениях. Благодаря этому осуществляется использование радиоэлементов сфере систем, имеющих переменное напряжение.

Их рабочие принципы и конструктивные особенности сходны с остальными тиристорами. При подачах управляющих токов p-n переходы отпираются, и остаются открытым до момента снижения величин рабочих токов. Популярным применением симистора является использование его для регуляторов напряжений в осветительных системах и бытовых электроинструментах.

Принцип работы этого радиокомпонента схожий с принципом действия транзистора, однако деталь не является взаимозаменяемой. Разобравшись в том, что такое симистор и тиристор, необходимо также рассмотреть вопрос, о проверке этих деталей на показатели работоспособности.

Видео «Как проверить рабочее состояние тиристора и симистора»

Как написать тестовые случаи: образец шаблона с примерами

  • Home
  • Testing

      • Back
      • Agile Testing
      • BugZilla
      • Cucumber
      • Database Testing
      • ETL Testing
      • ETL
      • Назад
      • JUnit
      • LoadRunner
      • Ручное тестирование
      • Мобильное тестирование
      • Mantis
      • Почтальон
      • QTP
      • Назад
      • Центр качества SAP
      • SoapUI
      • Управление тестированием
      • TestLink
  • SAP

      • Назад
      • 900 03 ABAP
      • APO
      • Начинающий
      • Basis
      • BODS
      • BI
      • BPC
      • CO
      • Назад
      • CRM
      • Crystal Reports
      • Crystal Reports
      • FICO3
      • Заработная плата
      • Назад
      • PI / PO
      • PP
      • SD
      • SAPUI5
      • Безопасность
      • Менеджер решений
      • Successfactors
      • SAP Back Tutorials
      • 9007
          • Apache
          • AngularJS
          • ASP.Net
          • C
          • C #
          • C ++
          • CodeIgniter
          • СУБД
          • JavaScript
          • Назад
          • Java
          • JSP
          • Kotlin
          • Linux
          • Linux
          • Kotlin
          • Linux
          • js
          • Perl
          • Назад
          • PHP
          • PL / SQL
          • PostgreSQL
          • Python
          • ReactJS
          • Ruby & Rails
          • Scala
          • SQL
          • 000 0003 SQL 000
          • SQL
          • 000
          • UML
          • VB.Net
          • VBScript
          • Веб-службы
          • WPF
      • Обязательно учите!

          • Назад
          • Бухгалтерский учет
          • Алгоритмы
          • Android
          • Блокчейн
          • Business Analyst
          • Создание веб-сайта
          • Облачные вычисления
          • COBOL
          • Встроенные системы
          • 0003 Эталон
          • 9000 Дизайн
          • 900 Ethical 9009
          • Учебные пособия по Excel
          • Программирование на Go
          • IoT
          • ITIL
          • Jenkins
          • MIS
          • Сеть
          • Операционная система
          • Назад
          • Prep
          • PM Prep
          • Управление проектом Salesforce
          • SEO
          • Разработка программного обеспечения
          • VBA
          900 04
      • Большие данные

          • Назад
          • AWS
          • BigData
          • Cassandra
          • Cognos
          • Хранилище данных
          • DevOps Back
          • DevOps Back
          • HBase
            • MongoDB
            • NiFi

        Выборочная служба | УСАГов

        Узнайте, как работает призыв в армию, и узнайте, нужно ли и как регистрироваться для выборочной службы.

        Призыв

        Призыв — это обязательный набор физических лиц в вооруженные силы. Вооруженные силы Соединенных Штатов были полностью добровольцами с 1973 года. Но закон Конгресса все еще мог восстановить призыв в случае чрезвычайного положения в стране. Система выборочного обслуживания — это агентство, которое регистрирует мужчин и отвечает за ведение призыва.

        Кто должен зарегистрироваться в службе выборочного контроля

        • Почти все мужчины в возрасте от 18 до 25 лет, которые являются гражданами США или иммигрантами, проживающими в США.S. должны быть зарегистрированы в Selective Service. Законодательство США требует, чтобы граждане регистрировались в течение 30 дней после достижения 18-летнего возраста, а иммигранты — в течение 30 дней с момента прибытия в США
        • Мужчины в США по студенческой, гостевой или дипломатической визе, а женщины не обязаны регистрироваться. Информацию о других исключениях и для трансгендеров см. В таблице «Кто должен регистрироваться».

        Как зарегистрироваться в системе выборочного обслуживания

        Есть несколько способов зарегистрироваться в системе выборочного обслуживания.Вы можете:

        • Получить регистрационную форму в почтовом отделении, заполнить ее и отправить по электронной почте
        • Заполнить обратную карточку с напоминанием, если вы получите ее по почте в период своего 18-летия
        • Зарегистрируйтесь, пока вы обращаются за федеральной помощью для студентов. Отметьте «Зарегистрируйте меня» в блоке 22 приложения
        • Узнайте, есть ли в вашей средней школе учитель или сотрудник, назначенный регистратором выборочной службы, который может помочь

        Проверьте свою регистрацию выборочной службы

        Вы получите письмо по почте с вашей регистрационной картой Selective Service, подтверждающее вашу регистрацию.Если вы зарегистрировались по почте, вы получите письмо примерно через 30–90 дней. Если вы зарегистрировались онлайн, вы должны получить его в течение трех недель. Письмо и карточка являются подтверждением регистрации в Службе выборочной службы.

        Если вы не получили письмо и карту в течение 90 дней или вам нужна новая карта, позвоните по телефону 1-847-688-6888 и следуйте инструкциям. Выберите вариант получения собственного номера выборочной службы.

        Вы обязаны обновлять регистрационную информацию до 26 лет.Свяжитесь с Системой выборочного обслуживания, если:

        Если вы уже зарегистрировались, но не помните свой номер избирательного обслуживания, вы можете проверить его онлайн. Для этого заполните эту онлайн-форму проверки в Системе выборочного обслуживания.

        Что происходит после того, как вы зарегистрируетесь в Selective Service

        Кроме получения подтверждения регистрации, ничего не происходит, если не возникает ситуация, требующая черновика.

        Если Конгресс и президент одобрят проект:

        • Система выборочного обслуживания начнет вызывать на службу зарегистрированных мужчин в возрасте 18-25 лет.Мужчины будут вызваны в порядке очереди, определяемой случайным номером лотереи и годом рождения.

        • Мужчины будут проверены на предмет умственной, физической и моральной пригодности к военной службе.

        • Их либо отсрочат, либо освободят от военной службы, либо они будут приняты в вооруженные силы

        Что произойдет, если вы не зарегистрируетесь для выборочной службы

        Если вы должны зарегистрироваться и вы нет, вы не будете иметь права на получение федеральной помощи студентам, федеральной профессиональной подготовки или федеральной работы.Вас могут привлечь к уголовной ответственности и приговорить к штрафу в размере до 250 000 долларов и / или тюремному заключению на срок до пяти лет. Если вы иммигрант в США, вы не имеете права на получение гражданства.

        Если вы никогда не регистрировались и вам отказывают в федеральной помощи студентам, профессиональном обучении, федеральной работе или гражданстве, вы все равно можете получить ее. Для этого вы должны предоставить доказательства того, что вы не уклонялись от регистрации намеренно.

        Получите дополнительную информацию или обратитесь в систему выборочного обслуживания

        Найдите ответы на часто задаваемые вопросы регистрации и черновики вопросов на странице часто задаваемых вопросов системы выборочного обслуживания.Чтобы связаться с Системой выборочного обслуживания, позвоните по телефону 1-847-688-6888 или по бесплатному телефону 1-888-655-1825 с понедельника по пятницу с 9:00 до 17:00 по восточному времени.

        Вы также можете написать по электронной почте: [email protected] или [email protected] (испанский). Агенты не смогут решать вопросы, требующие персональной информации, в том числе:

        • Номер социального страхования

        • Дата рождения

        • Адрес

        УДАЛЕННАЯ ИДЕНТИФИКАЦИЯ ХОЗЯИНА ИЗМЕНЕНО «на Mac и Linux

        SSH, или Secure Shell, — очень распространенный способ безопасного доступа к удаленным машинам, обычно через командную строку.Он направлен на то, чтобы ваше соединение и, следовательно, все передаваемые данные были свободны от подслушивания. Из-за этого в популярные клиенты SSH, такие как OpenSSH, встроено довольно много проверок, которые гарантируют, что ваше соединение не будет скомпрометировано.

        Примером одной из этих проверок является следующий, который определяет, когда отпечаток сервера изменился:

          $ ssh [адрес электронной почты защищен]
        @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@
        @ ВНИМАНИЕ: ИДЕНТИФИКАЦИЯ УДАЛЕННОГО ХОЗЯЙКА ИЗМЕНИЛАСЬ! @
        @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@
        ВОЗМОЖНО, ЧТО КТО-ТО ДЕЛАЕТ ГРЕБНО!
        Кто-то мог подслушивать вас прямо сейчас (атака «человек посередине»)!
        Также возможно, что ключ хоста только что был изменен.Отпечаток ключа ECDSA, отправленный удаленным хостом,
        SHA256: hotsxb / qVi1 / ycUU2wXF6mfGH ++ Yk7WYZv0r + tIhg4I.
        Пожалуйста, обратитесь к системному администратору.
        Добавьте правильный ключ хоста в /Users/scott/.ssh/known_hosts, чтобы избавиться от этого сообщения.
        Оскорбительный ключ ECDSA в /Users/scott/.ssh/known_hosts:47
        Ключ хоста ECDSA для ec2-192-168-1-1.compute-1.amazonaws.com был изменен, и вы запросили строгую проверку.
        Ошибка проверки ключа хоста.


        Когда вы подключаетесь к серверу через SSH, он получает отпечаток ключа ECDSA, который затем сохраняет в вашем домашнем каталоге под ~ /.ssh / known_hosts . Это делается после первого подключения к серверу, и вам будет предложено следующее сообщение:

          $ ssh [адрес электронной почты защищен]
        Подлинность хоста ec2-192-168-1-1.compute-1.amazonaws.com (192.168.1.1) не может быть установлена.
        Отпечаток ключа ECDSA - SHA256: hotsxb / qVi1 / ycUU2wXF6mfGH ++ Yk7WYZv0r + tIhg4I.
        Вы уверены, что хотите продолжить подключение (да / нет)?


        Если вы введете «да», то отпечаток будет сохранен в файле known_hosts , который SSH затем проверяет каждый раз, когда вы подключаетесь к этому серверу.

        Но что произойдет, если ключ ECDSA сервера изменился с момента вашего последнего подключения к нему? Это настораживает, потому что на самом деле это может означать, что вы подключаетесь к другому серверу, не зная об этом. Если этот новый сервер является вредоносным, он сможет просматривать все данные, отправляемые в ваше соединение и из него, которые могут быть использованы любым, кто настраивал сервер. Это называется атакой «человек посередине». Этот сценарий в точности соответствует сообщению «ПРЕДУПРЕЖДЕНИЕ: ИДЕНТИФИКАЦИЯ УДАЛЕННОГО ХОЗЯКА ИЗМЕНИЛАСЬ!» сообщение пытается вас предупредить.

        Конечно, это не всегда так, и есть много причин для изменения отпечатка ключа ECDSA для сервера. В моем случае у меня был эластичный IP-адрес на AWS, и я назначил его другому серверу после повторного развертывания нашего приложения. IP-адрес и имя хоста, к которым я подключался, были одинаковыми, но базовый сервер был другим, что и заставило SSH-клиент выдать это предупреждение.

        Устранение проблемы

        Если вы на 100% уверены, что это ожидаемое поведение и что нет потенциальной проблемы с безопасностью, вам необходимо устранить проблему, прежде чем продолжить.

        Самыми простыми способами, которые я нашел для решения этой проблемы, являются следующие два решения.

        Разрешение вручную через known_hosts
        • В предупреждающем сообщении найдите строку, которая сообщает вам, где находится проблемный ключ ECDSA в файле known_hosts . В моем примере в этой строке говорилось «Нарушение ключа ECDSA в /Users/scott/.ssh/known_hosts:47», что относится к строке 47.
        • Откройте файл known_hosts , указанный в предупреждающем сообщении
        • Удалить строку, указанную в предупреждающем сообщении

        При удалении этой строки у вашего SSH-клиента не будет отпечатка ключа ECDSA для сравнения, и он снова попросит вас проверить подлинность сервера при следующем подключении.После этого у вас будет новый отпечаток в нашем файле known_hosts для этого сервера, и предупреждение исчезнет.

        Разрешить с помощью ssh-keygen

        Другое решение — использовать утилиту ssh-keygen для удаления ошибочного ключа из вашего файла known_hosts , что можно сделать с помощью следующей команды:

          $ ssh-keygen -R [имя-хоста-или-IP]


        Итак, в моем примере я бы использовал это так:

          $ ssh-keygen -R ec2-192-168-1-1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
