Как проверить симистор на работоспособность: Как проверить симистор на исправность мультиметром и другими способами

Содержание

Проверка симистора и тиристора мультиметром

При помощи домашнего тестера (мультиметра) можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой – это настоящая находка.

Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования.

Для понимания процесса, разберем, что такое тиристор:

Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями.

Основное применение тиристоров – электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

Включение происходит регулируемо, относительно плавно и без дребезга контактов. Нагрузка по основному направлению открытия p-n переходов подается управляемо, можно контролировать скорость нарастания рабочего тока.

К тому же тиристоры, в отличие от реле, отлично интегрируются в электросхемы любой сложности.

Отсутствие искрения контактов позволяет применять их в системах, где недопустимы помехи при коммутации.

Деталь компактна, выпускается в различных форм-факторах, в том числе и для монтажа на охлаждающих радиаторах.

Управляются тиристоры внешним воздействием:

  • Электрическим током, который подается на управляющий электрод;
  • Лучом света, если используется фототиристор.

При этом, в отличие от того же реле, нет необходимость постоянно подавать управляющий сигнал. Рабочий p-n переход будет открыт и по окончании подачи управляющего тока. Тиристор закроется, когда протекающий через него рабочий ток опустится ниже порога удержания.

Еще одним свойством тиристора, которое используется как основная характеристика – он является односторонним проводником. То есть паразитные токи в обратном направлении протекать не будут. Это упрощает схемы управления радиоэлемента.

Тиристоры выпускаются в различных модификакциях, в зависимости от способа управления, и дополнительных возможностей.

  • Диодные прямой проводимости;
  • Диодные обратной проводимости;
  • Диодные симметричные;
  • Триодные прямой проводимости;
  • Триодные обратной проводимости;
  • Триодные ассиметричные.

Существует разновидность триодного тиристора, имеющая двунаправленную проводимость.

Что такое симистор, и чем он отличается от классических тиристоров?

Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.

Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.

Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.

Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки.

Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность.

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

  1. Переключатель тестера устанавливаем в режим «прозвонка». При этом на щупах проводов появится достаточное напряжение для проверки тиристора. Рабочий ток не открывает p-n переход, поэтому сопротивление на выводах будет высоким, ток не протекает. На дисплее мультиметра высвечивается «1». Мы убедились в том, что рабочий p-n переход не пробит;
  2. Проверяем открытие перехода. Для этого соединяем управляющий вывод с анодом. Тестер дает достаточный ток для открытия перехода, и сопротивление резко уменьшается. На дисплее появляются цифры, отличные от единицы. Тиристор «открыт». Таким образом, мы проверили работоспособность управляющего элемента;
  3. Размыкаем управляющий контакт. При этом сопротивление снова должно стремиться к бесконечности, то есть на табло мы видим «1».

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания».

Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

При помощи мультиметра можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор.

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость.

Проверка симистора мультиметром

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод.

Важно! Не забудьте предварительно обесточить проверяемый электроприбор.

В заключении смотрите видео: Как проверить тиристор мультиметром.

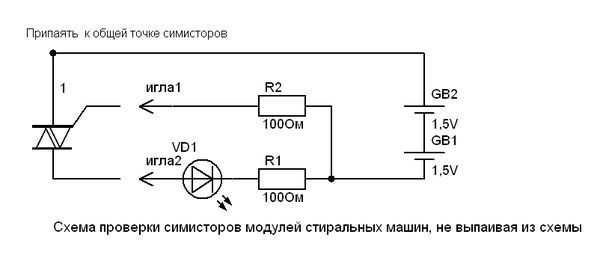

Как проверить симистор мультиметром не выпаивая

Как правило, проверка тиристора заключается в измерении сопротивления между его анодом и катодом. У исправного тиристора оно всегда бесконечно большое. Между же управляющим выводом и одним из контактов у тиристоpa — катод малое сопротивление от 25 до Ом в зависимости от вида полупроводника — параметр который сопоставляется с рабочим полупроводником. Если симистор или тиристор внешне кажется работоспособным, но все, же есть подозрение в его неисправности, то его необходимо проверить. Но как проверить симистор и тиристор на работоспособность?


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Два простых способа проверки симистора
  • Простые способы проверки симисторов и тиристоров
  • Как проверить микросхему на работоспособность мультиметром не выпаивая
  • Как проверить симистор?
  • Как проверить симистор и тиристор. Два способа
  • Методы проверки тиристоров на исправность
  • Принцип работы и проверка симистора мультиметром
  • Способы, как проверить симистор
  • Как проверять тиристоры – пошаговая инструкция
  • Что такое симистор и как используется

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ СИМИСТОР?

Регистрация Вход. Ответы Mail. Вопросы — лидеры Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике?

Тиристоры принадлежат к классу диодов.

Как проверять тиристоры – пошаговая инструкция

Как проверить тиристор, если вы полный чайник? Итак, обо всем по порядку. Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое. Давайте же рассмотрим принцип работы тиристора, а иначе как мы его тогда сможем проверить? Думаю, все катались на лифте ;-.

Что такое симистор и как используется

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.


Как проверить симистор мультиметром?

Сначала установите селекторный переключатель мультиметра в режим высокого сопротивления (скажем, 100 кОм), затем подключите положительный вывод мультиметра к клемме MT1 симистора, а отрицательный вывод к клемме MT2 симистора (нет проблем, если вы поменяете соединение ). Мультиметр покажет высокое сопротивление (обрыв цепи).

Как запустить симистор?

Большинство симисторов можно запустить, подав на затвор положительное или отрицательное напряжение (для SCR требуется положительное напряжение). После запуска тиристоры и симисторы продолжают работать, даже если ток затвора прекращается, пока основной ток не упадет ниже определенного уровня, называемого током удержания.

Как проверить микросхему мультиметром?

как проверить микросхему с помощью мультиметра новая идея

Что происходит, когда симистор перегревается?

Если симистор по какой-либо причине станет слишком горячим (Tj > Tj(max)), он может потерять управление, т.е. не сможет коммутировать (выключиться в конце полупериода) и продолжать проводить даже без триггерных команд, подаваемых на затвор .

Связанный вопрос Ответы:

Можно ли использовать симистор для постоянного тока?

Да, может использоваться в терминале GATE для запуска .. но после запуска он будет оставаться включенным бесконечно. Таким образом, он имеет очень ограниченное применение в области постоянного тока. В конечном счете, TRIAC представляет собой трехконтактное электронное устройство, которое работает как переключатель для сигналов переменного тока.

Что происходит, когда симистор выходит из строя?

Наиболее частым видом неисправности является короткое замыкание между главными клеммами, хотя симистор может выйти из строя и в полупериодном состоянии. Возможно, но маловероятно, что возникающий ток короткого замыкания может расплавить внутренние части устройства, что может привести к размыканию цепи .

Может ли симистор переключать постоянное напряжение?

Симистору все равно, переключает ли он переменный или постоянный ток. Предполагая, что все остальные характеристики подходят для вашего приложения, тогда да, вы, безусловно, можете включать/выключать напряжение постоянного тока . Симистор может не заботиться о включении переменного или постоянного тока, но он, безусловно, должен выключаться.

Как работает симистор?

Симистор ведет себя точно так же, как два обычных тиристора, соединенных вместе встречно-параллельно (спина к спине) по отношению друг к другу , и из-за такого расположения два тиристора имеют общую клемму Gate, все в одном корпусе с тремя клеммами .

Как работает симисторный выход?

Симистор, понятное объяснение…

Как вы тестируете микросхемы?

Коснитесь ИС пальцем, просто подав на нее напряжение . Обратите внимание, нагревается ли микросхема, как это происходит естественным образом, или если вы не можете прикоснуться к ней через несколько 10-12 секунд. Если микросхема нагревается очень быстро, то она, несомненно, будет повреждена.

Как определить, что микросхема сгорела?

Единственный способ протестировать микросхему — это попробовать ее, и если она ведет себя в соответствии со спецификациями производителя, то, скорее всего, она исправна , хотя это и не гарантируется. Единственный способ быть более уверенным (хотя и не уверенным) в том, что у вас исправная микросхема, — это купить новую.

Как сделать тестер микросхем?

По умолчанию этот проект поставляется с двумя ИС: 4081 счетверенный логический элемент И и шестнадцатеричный логический элемент НЕ 4049. Выберите один из тестов IC в списке и поместите IC в гнездо 20DIP так, чтобы оба контакта 1 находились на одном месте. Затем нажмите «Test IC», и программа выполнит тесты.

Может ли SCR не закрыться?

У вас не будет падения напряжения и связанного с этим рассеяния мощности, которые были бы у SCR, и правильно примененные контакторы очень редко выходят из строя .

Как выглядит симистор?

Что такое симистор?

Когда симистор находится в выключенном состоянии?

Симистор в качестве переключателя высокой мощности

Когда переключатель S находится в положении 1 , симистор находится в режиме прямой блокировки и, следовательно, лампа остается в выключенном состоянии. Если переключатель переведен в положение 2, через клемму затвора протекает небольшой ток затвора, и, следовательно, симистор включается.

Что такое символ симистора?

Символ TRIAC представляет собой два тиристора, включенных встречно-параллельно, имеющих общий затвор . Его эквивалентная двухтиристорная структура также приведена для лучшего понимания. Как и у тиристора, у него три вывода, но названия у них разные, кроме Gate.

Сколько переходов имеет симистор?

3 (ii) состоит из устройства pnpn (p 2 n 3 p 1 n 1 ), имеющего три pn-перехода , и составляет SCR2. Эквивалентная схема SCR симистора показана на рис.

Является ли симистор транзистором?

Симистор — это небольшой полупроводниковый прибор, аналогичный диоду или транзистору . Как и транзистор, симистор состоит из различных слоев полупроводникового материала. Это включает в себя материал N-типа, который имеет много свободных электронов, и материал P-типа, который имеет много «дырок», через которые могут пройти свободные электроны.

Как обойти TRIAC?

Обход TRIAC

Что такое диммеры TRIAC?

Симисторные диммеры 9 шт.0005 предназначены для резистивных нагрузок, таких как лампы накаливания или галогенные лампы , и имеют значительную установленную базу в Соединенных Штатах и ​​во всем мире. К сожалению, эти диммеры с фазовым управлением не всегда совместимы со светодиодами, поскольку светодиоды не являются резистивной нагрузкой.

На что похожа вспышка IC?

Постоянная, срочная потребность в мочеиспускании. Частое мочеиспускание, часто небольшими объемами, в течение дня и ночи (до 60 раз в сутки) Боль или дискомфорт при наполнении мочевого пузыря и облегчение после мочеиспускания . Боль во время секса .

Что такое терминальная стадия интерстициального цистита?

Терминальная стадия интерстициального цистита определяется как твердый мочевой пузырь, вызывающий сильную боль и обладающий очень низкой емкостью мочевого пузыря . Многие случаи терминальной стадии интерстициального цистита связаны с язвами Гуннера. Это тяжелое состояние, также известное как «конечная стадия ИЦ», развивается только у 5% пациентов с ИЦ.

Как проверить чип?

Как протестировать весь электронный чип за считанные секунды, не включая его! АБИ …

Микросхемы сильно нагреваются?

костыль . КМОП-ИС могут нагреваться, если какой-либо из неиспользуемых входов остается плавающим . Убедитесь, что все они подключены к земле или V+.

Как проверить, поджарился ли чипс?

обычно вы можете сказать методом «попробуй и запрограммируй», попробуй запрограммировать его на включение светодиода на каждом порту … если он не запрограммирован должным образом, чип бесполезен … если это всего лишь несколько вводов/выводов булавки, это хорошо.

Что такое цифровые ИС?

Что такое цифровые ИС? Аббревиатура IC означает «интегральная схема» и на практике обозначает любую полупроводниковую микросхему, содержащую интегрированный набор цифровых схем . Цифровые ИС бывают разных типов; в следующем списке показаны типы ИС, используемые для различных приложений.

Что такое определение тестера интегральных схем?

Полупроводниковое испытательное оборудование (IC-тестер) или автоматизированное испытательное оборудование (ATE) представляет собой систему для подачи электрических сигналов на полупроводниковое устройство для сравнения выходных сигналов с ожидаемыми значениями с целью проверки, работает ли устройство, как указано в его технические характеристики конструкции .

Как вы используете блок тестирования микросхем?

Тестер интегральных схем для цифровых и аналоговых компонентов

Как узнать, неисправен ли SCR?

Подсоедините отрицательный провод омметра к аноду тиристора, а положительный провод к катоду тиристора. Прочтите значение сопротивления, отображаемое на омметре. Он должен показывать очень высокое значение сопротивления. Если он показывает очень низкое значение, SCR закорочен и его следует заменить .

Что вызывает сбой SCR?

Температура/перегрев . Недостаточное охлаждение полупроводников, таких как тиристоры и диоды, может привести к преждевременному выходу устройств из строя, иногда в течение нескольких минут, в зависимости от величины пропускаемого тока. Если вы испытываете повторяющиеся сбои устройства, это может быть вызвано недостаточным охлаждением.

Почему устройства плавного пуска выходят из строя?

Сочетание скачков напряжения, слишком большого количества пусков в час или слишком большого тока во время пуска уничтожит устройство плавного пуска. Дисбаланс фаз по напряжению или току приведет к отказу тиристора, как и однофазное состояние трехфазного двигателя. Что также необходимо учитывать, так это запускаемую нагрузку.
