Транзистор Дарлингтона. Как проверить и принцип работы

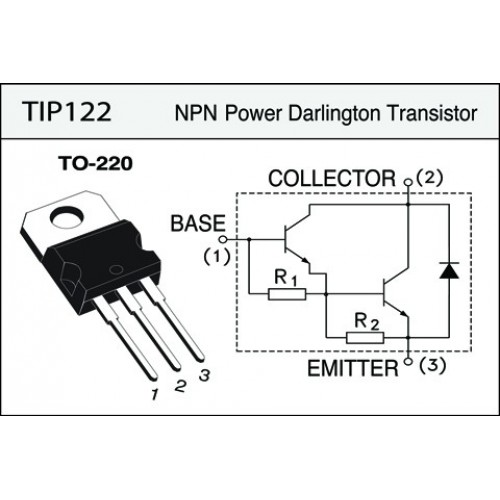

Составной транзистор Дарлингтона компонуется из пары стандартны транзисторов, объединённых кристаллом и общим защитным покрытием. Обычно на чертежах для отметки положения подобного транзистора не применяют никаких специальных символов, только тот, которым отмечают транзисторы стандартного типа.

К эмиттерной цепи одного из элементов присоединён нагрузочный резистор. Выводы транзистора Дарлингтона аналогичны биполярному полупроводниковому триоду:

  • база;
  • эмиттер;
  • коллектор.

Помимо общепринятого варианта составного транзистора существует несколько его разновидностей.

Пара Шиклаи и каскодная схема

Другое название составного полупроводникового триода – пара Дарлингтона. Кроме неё существует также пара Шиклаи. Это сходная комбинация диады основных элементов, которая  отличается тем, что включает в себя разнотипные транзисторы.

Что до каскодной схемы, то это также вариант составного транзистора, в котором один полупроводниковый триод  включается по схеме с ОЭ, а другой по схеме с ОБ.

Такое устройство аналогично простому транзистору, который включён в схему с ОЭ, но обладающему более хорошими показателями по частоте, высоким входным сопротивлением и большим линейным диапазоном с меньшими искажениями транслируемого сигнала.

Достоинства и недостатки составных транзисторов

Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Существует также IGBT-транзистор, который включает в себя биполярный и полевой транзистор, используется в сфере высоковольтной электроники.

Главным достоинством составных транзисторов считается их способность давать большой коэффициент усиления по току. Дело в том, что, если коэффициент усиления у каждого из двух транзисторов будет по 60, то при их совместной работе в составном транзисторе общий коэффициент усиления будет равен произведению коэффициентов входящих в его состав транзисторов (в данном случае — 3600). Как результат — для открытия транзистора Дарлингтона потребуется довольно небольшой ток базы.

Недостатком составного транзистора считается их низкая скорость работы, что делает их пригодными для использования только в схемах работающих на низких частотах. Зачастую составные транзисторы фигурируют как компонент выходных каскадов мощных низкочастотных усилителей.

Особенности работы устройства

У составных транзисторов постепенное уменьшение напряжения вдоль проводника  на переходе база-эмиттер вдвое превышает стандартное. Уровень уменьшения напряжения на открытом транзисторе примерно равен тому падению напряжения, которое имеет диод.

По данному показателю составной транзистор сходен с понижающим трансформатором. Но относительно характеристик трансформатора транзистор Дарлингтона обладает гораздо большим усилением по мощности. Подобные транзисторы могут обслуживать работу переключателей частотой до 25 Гц.

Система промышленного  выпуска составных транзисторов налажена таким образом, что модуль полностью укомплектован и оснащён эмиттерным резистором.

Как проверить транзистор Дарлингтона

Самый простой способ проверки составного транзистора заключается в следующем:

  • Эмиттер подсоединяется к «минусу» источника питания;
  • Коллектор подсоединяется к одному из выводов лампочки, второй её вывод перенаправляется на «плюс» источника питания;
  • Посредством резистора к базе передаётся плюсовое напряжение, лампочка светится;
  • Посредством резистора к базе передаётся минусовое напряжение, лампочка не светится.

Если всё получилось так, как описано, то транзистор исправен.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Проверка составных транзисторов своими руками. Как проверить биполярный транзистор мультиметром

Содержание:

В электронике и радиотехнике большое значение имеет не только правильная сборка схемы, но и последующая проверка ее работоспособности. Проверяться может все устройство или его отдельные элементы. В связи в этим довольно часто возникает вопрос, как проверить транзистор мультиметром, не нарушая схемы. Существуют различные способы, которые применяются индивидуально к каждому виду элементов. Прежде чем начинать подобную проверку и тестирование, рекомендуется изучить общее устройство и .

Основные типы транзисторов

Существует два основных типа транзисторов - биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае - только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов - дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов - «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам - эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов - носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.


Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта - исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета - с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

  • Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
  • Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный - к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
  • Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
  • Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
  • Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
  • После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы - затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.


Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный - к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Как проверить составной транзистор мультиметром

Составной транзистор или транзистор Дарлингтона представляет собой схему, объединяющую в своем составе два и более биполярных транзистора. Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы применяются в схемах, предназначенных для работы с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы, когда требуется обеспечение большого входного импеданса, то есть полного комплексного сопротивления.

Общие выводы у составного транзистора такие же, как и у биполярной модели. Точно так же и происходит проверка npn транзистора мультиметром. В этом случае применяется методика, аналогичная проверке обычного биполярного транзистора.

Перед тем как собрать какую-то схему или начать ремонт электронного устройства необходимо убедиться в исправности элементов, которые будут установлены в схему. Даже если эти элементы новые, необходимо быть уверенным в их работоспособности. Обязательной проверке подлежат и такие распространенные элементы электронных схем как транзисторы.

Для проверки всех параметров транзисторов существуют сложные приборы. Но в некоторых случаях достаточно провести простую проверку и определить годность транзистора. Для такой проверки достаточно иметь мультиметр.

В технике используются различные виды транзисторов – биполярные, полевые, составные, многоэмиттерные, фототранзисторы и тому подобные. В данном случае будут рассматриваться наиболее распространенные и простые — биполярные транзисторы.

Такой транзистор имеет 2 р-n перехода. Его можно представить как пластину с чередующимися слоями с разными типами проводимости. Если в крайних областях полупроводникового прибора преобладает дырочная проводимость (p), а в средней – электронная проводимость (n), то прибор называется транзистор р-n-p. Если наоборот, то прибор называется транзистором типа n-p-n. Для разных видов биполярных транзисторов меняется полярность источников питания, которые подключаются к нему в схемах.

Наличие в транзисторе двух переходов позволяет представить в упрощенном виде его эквивалентную схему как последовательное соединение двух диодов.

При этом для p-n-p прибора в эквивалентной схеме между собой соединены катоды диодов, а для n-p-n прибора – аноды диодов.

В соответствии с этими эквивалентными схемами и производится проверка биполярного транзистора мультиметром на исправность.

Порядок проверки устройства — следуем по инструкции

Процесс измерений состоит из следующих этапов:

  • проверка работы измерительного прибора;
  • определение типа транзистора;
  • измерение прямых сопротивлений эмиттерного и коллекторного переходов;
  • измерение обратных сопротивлений эмиттерного и коллекторного переходов;
  • оценка исправности транзистора.

Перед тем, как проверить биполярный транзистор мультиметром, необходимо убедиться в исправности измерительного прибора. Для этого вначале надо проверить индикатор заряда батареи мультиметра и, при необходимости, заменить батарею. При проверке транзисторов важна будет полярность подключения. Надо учитывать, что у мультиметра на выводе «COM» имеется отрицательный полюс, а на выводе «VΩmA» – плюсовой. Для определенности к выводу «COM» желательно подключить щуп черного цвета, а к выводу «VΩmA» -красного.

Чтобы к выводам транзистора подключить щупы мультиметра правильной полярности, необходимо определить тип прибора и маркировку его выводов. С этой целью необходимо обратиться к справочнику или найти описание транзистора в Интернете.

На следующем этапе проверки переключатель операций мультиметра устанавливается в положение измерения сопротивлений. Выбирается предел измерения в «2к».

Перед тем, как проверить pnp транзистор мультиметром, надо минусовой щуп подключить к базе устройства. Это позволит измерить прямые сопротивления переходов радиоэлемента типа p-n-p. Плюсовой щуп подключается по очереди к эмиттеру и коллектору. Если сопротивления переходов равны 500-1200 Ом, то эти переходы исправны.

При проверке обратных сопротивлений переходов к базе транзистора подключается плюсовой щуп, а минусовой по очереди подключается к эмиттеру и коллектору.

Если эти переходы исправны, то в обоих случаях фиксируется большое сопротивление.

Проверка npn транзистора мультиметром происходит по такой же методике, но при этом полярность подключаемых щупов меняется на противоположную. По результатам измерений определяется исправность транзистора:

  1. если измеренные прямое и обратное сопротивления перехода большие, то это значит, что в приборе имеется обрыв;
  2. если измеренные прямое и обратное сопротивления перехода малы, то это означает, что в приборе имеется пробой.

В обоих случаях транзистор является неисправным.

Оценка коэффициента усиления

Характеристики транзисторов обычно имеют большой разброс по величине. Иногда при сборке схемы требуется использовать транзисторы, у которых имеется близкий по величине коэффициент усиления по току. Мультиметр позволяет подобрать такие транзисторы. Для этого в нем имеется режим переключения «hFE» и специальный разъем для подключения выводов транзисторов 2 типов.

Подключив в разъем выводы транзистора соответствующего типа можно увидеть на экране величину параметра h31.

Выводы :

  1. С помощью мультиметра можно определить исправность биполярных транзисторов.
  2. Для проведения правильных измерений прямого и обратного сопротивлений переходов транзистора необходимо знать тип транзистора и маркировку его выводов.
  3. С помощью мультиметра можно подобрать транзисторы с желаемым коэффициентом усиления.

Видео о том, как проверить транзистор мультиметром

Практически каждый опытный радиолюбитель знает, что исправность почти всех типов транзисторов можно определить простым омметром. Им же можно «вычислить» и проводимость – главное знать, что и как должно «звониться». Сегодня я приведу небольшую памятку, заглядывая в которую, научимся это делать и мы. Прежде всего сразу определимся, что прозванивать транзисторы (как и любые полупроводники) нужно обязательно постоянным током.

Такой режим обеспечивают практически все бытовые стрелочные тестеры, а вот с цифровыми дело обстоит несколько хуже, поскольку многие из них проводят измерение сопротивлений переменным током. Для наших целей подойдут лишь те приборы, которые предназначены для проверки диодов. На таких устройствах для этого обычно используется один из диапазонов измерения сопротивлений, дополнительно обозначенный значком диода:

На приборе слева для прозвонки диода существует специальный диапазон (обозначен значком диода), прибор справа сможет проверить диод на пределе 2000 Ом

Поставьте тестер на этот диапазон и прозвоните заведомо исправный диод. В одну сторону прибор покажет обрыв, в другую – некоторое сопротивление, которое будет зависеть от типа и мощности диода. Если получилось, то наш прибор справится и с транзисторами.

Ну а теперь посмотрим, что представляет собой транзистор с «точки зрения» тестера. Обычный биполярный транзистор будет выглядеть как два диода, соединенные катодами (p-n-p проводимости) или анодами (n-p-n проводимости):

Таким образом, вывод базы будет в обрыве с коллектором и эмиттером при одной полярности, а если ее сменить (поменять местами щупы омметра), то переход база-эмиттер и база-коллектор покажут сопротивление, как обычные диоды.

Точно так же звонится и составной транзистор, но прямое сопротивление база-эмиттер будет несколько выше сопротивления база-коллектор, поскольку его эквивалентная схема выглядит так:

Прозавнивая мощные биполярные транзисторы следует обращать внимание на то, не предусмотрен ли конструкторами защитный диод (обозначен пунктиром), который может стоять между коллектором-эмиттером или базой-эмиттером. Если диод стоит, но вы о нем не знаете, то транзистор можно ошибочно принять за неисправный.

А вот так будет выглядеть однопереходной транзистор, причем сопротивление база1-эмиттер будет ниже, чем сопротивление эмиттер-база2:

Ну и остался полевой транзистор. К сожалению, убедиться в исправности прибора с изолированным затвором (к ним относятся и так называемые MOSFET-транзисторы) при помощи тестера не удастся – слишком высоко сопротивление изолированного затвора, но полевой транзистор на основе p-n перехода можно и прозвонить:

Единственно, перед тем, как измерить сопротивление исток-сток, кратковременно замкните вывод затвора на исток – это снимет с него оставшийся после предыдущих измерений заряд и исключит неверный результат измерения.

Ну и не стоит забывать, что полевые транзисторы (особенно с изолированным затвором) очень чувствительны к статическому электричеству, которое может накапливаться на нашем теле. Поэтому перед тем, как взять в руки такой транзистор, коснитесь любого заземленного предмета (водопроводная труба, батарея отопления, контур заземления и т.п.) – это снимет заряд с тела и, возможно, спасет жизнь транзистору.

В заключение хочу сказать, что прозвонка транзистора тестером не дает полной гарантии, что прибор (в смысле транзистор) исправен, но вероятность того, что он жив, достаточно высока – обычно неисправность заключается либо в пробое, либо в выгорании перехода.

Представляют собой трехслойную структуру своего рода сендвич, в зависимости от того как чередуются эти слои мы получаем два типа npn или pnp . Эти зоны можно представить в виде диодов подключенными одинаковыми концами друг к другу, общий конец которых представляет собой базу транзистора, а два других называются коллектором и эмиттером. Получается что для того чтобы проверить транзистор нужно проверить эти два диода.

Проводимость npn и pnp транзисторов

Для проверки транзистора в основном используют тестеры настроенные как Омметры. А весь способ проверки заключается в проверки сопротивления переходов. В некоторых мультиметрах есть функция проверки диодов, в этом случае мильтиметр показывает величину пробивного напряжения. Некоторые имеют специальные разъемы для подключения транзистора, которые показывают коэффициент усиления в случае его исправности.

Допустим, что у нас транзистор с проводимостью npn . Для проверки этого транзистора нам нужно выставить мультиметр, выставить его в режим омметра, далее взять плюсовой провод и подключить его к базе. Минусовой провод сначала подключаем к эмиттеру и смотрим на показания тестера. В данном случае мы подключили переход база-коллектор в прямом направлении. А как известно сопротивление диода в прямом направлении минимально, в результате мы увидим какие либо показания на экране тестера. А если мы этот переход подключим в обратном направлении, к базе минусом а к коллектору плюсом, то тестер покажет бесконечное сопротивление.

Аналогичным образом, не отключая плюсовой провод от базы мы подключаем минусовой провод на коллектору по аналогии описанной выше мы получаем схожий результат. Измеряем сопротивление в перехода база-коллектор в прямом и обратном напрявлении.

Если бы у нас был транзистора вида pnp то для проверки нужно было к базе подключить минусовой провод, а плюсовой последовательно подключать сначала к эмиттеру а затем к коллектору. Проверка транзистора pnp проводимости при помощи тестера представлена на рисунке ниже.

Схема проверки транзистора


Все эти показания мультиметра означают только одно, что наш транзистор исправен и мы можем смело брать его и использовать в своих целях.

Если замерить сопротивление закрытого транзистора между коллектором и эмиттером то тестер покажет бесконечное сопротивление. Сопротивление «закрытого» транзистора равно бесконечности или очень велико, причем не зависимо от того как вы подключаете тестер.

Так же транзистор можно проверить, собрав не большую схемку. В коллекторную цепь включить какую нибудь нагрузку, а в цепь базы подать небольшой ток. В случае исправности транзистора в цепи коллектора появиться небольшой ток. Но собирать схему для того чтобы просто проверить транзистор мне кажется мало кто будет. Проще взять тестер и за пару минут узнать работает он или нет.

Схема включения транзистора для проверки его работоспособности


Некоторые тестеры имеют, как я уже говорил, специальные разъёмы под ножки транзистора, все что нужно это вставить ножки транзистора в эти отверстия и смотреть на показания дисплея. Но прежде чем это делать нужно знать расположение выводов транзистора и тип его проводимости npn или pnp . На рисунке видно два разъема для проверки транзистора разных проводимостей. Перед тем как проверять транзистор переключатель тестера нужно выставить в положение Hfe.

Блин, какое страшное слово! Думаю, у всех чайников транзистор ассоциируется с чем-то очень трудным и непонятным. Но, уверяю вас, мои дорогие чайники, ничего трудного нету в транзисторе. Давайте же для начала разберемся, что он вообще из себя представляет и как его можно проверить на работоспособность.

Сразу оговорюсь, в нашей статье мы будет проверять биполярные транзисторы. Что это значит? А значит это то, что эти транзисторы состоят из двух P-N переходов. P-N переходы, дырки, электроны бла бла бла... Ну нафиг! Нам это не надо знать, как там ведут себя электроны, а как дырки и тд и тп. Просто знайте, если ток будет течь через P-N переход, то он сможет течь только в одном направлении. Из P-N перехода сделаны все диоды. А как вы знаете, диод пропускает ток тольков в одном направлении, и не пропускает в другом направлении. То есть другими словами, в одном направлении сопротивление диода маленькое, а в другом - очень большое. Это мы с вами видели в статье как проверить диод мультиметром .

Биполярный транзистор, как я уже сказал, состоит из двух P-N переходов. А в зависимости, как расставлены материалы P и N, так и называется транзистор. На рисунке ниже схематическое обозначение P-N-P транзистора:

Его выводы обозначаются, как эммитер, база и коллектор. Материал, который посередине, между двумя другими материалами, называется в транзисторе базой. Эммитер и коллектор находятся по краям и состоят из одного какого либо одинакового материала. В P-N-P транзисторе ток втекает в эммитер и собирается в коллекторе. А ток базы регулирует ток в коллекторе. Все просто:-). Схематическое обозначение P-N-P транзистора в схеме выглядит так:

где Э - это эмиттер, Б - база, К - коллектор.

Существует также другая разновидность биполярного транзистора - N-P-N. Здесь уже материал P заключен между двумя материалами N.

Принцип его действия схож с P-N-P транзистором, просто здесь ток течет уже в другом направлении.

Вот его схематическое изображение на схемах

Так как диод состоит из одного P-N перехода, а транзистор из двух, то значит можно представить транзистор, как два диода! Эврика!

Теперь же мы с вами можем проверить транзистор, проверяя эти два диода, из которых, грубо говоря, состоит транзистор.

Ну чтоже, давайте на практике определим работоспособность нашего транзистора. А вот и наш пациент:

Внимательно читаем, что нам написали на транзисторе: С4106. Теперь залезаем в интернет и ищем документ-описание на этот транзистор. По-английски он называется datasheet. Прямо так и вбиваем в поисковике "C4106 datasheet". Имейте ввиду, что импортные транзисторы пишутся с английскими буквами. А вот я и даташит на него нарыл:

Нас больше всего интересует распиновка контактов. То есть нам нужно узнать, какой вывод что из себя представляет. Для этого транзистора нам нужно узнать, где у него база, где эмиттер, а где коллектор. В этом и вся прелесть даташита.

А вот и схемка распиновки:

Теперь нам понятно, что первый вывод - это база, второй вывод - это коллектор, ну а третий - эмиттер.

Возвращаемся к нашему рисуночку

Наш подопечный - это N-P-N транзистор. Получается, если он здоров, то у нас будет маленькое падение напряжения в миллиВольтах, если мы приложим "плюс" к базе, а "минус" к коллектору или эммитеру. А если мы приложим "минус" к базе, а "плюс" к коллектору или эмиттеру, то увидим единичку на мультике. Начинаем проверять диоды транзистора, как мы это делали при проверке диодов в статье Как проверить диод мультиметром .

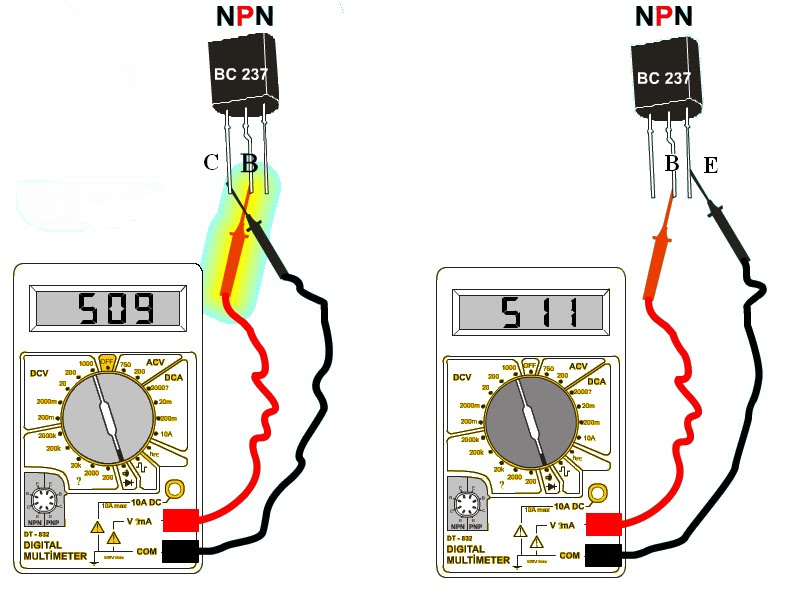

Ставим на прозвонку и начинаем мусолить наш транзистор. Для начала ставим "плюс" к базе, а "минус" к коллектору

Все ок, прямой P-N переход должен обладать небольшим падением напряжения для кремниевых транзисторов 0,5-0,7 Вольт, а для германиевых 0,3-0,4 Вольта. На фото 543 милиВольта или 0,54 Вольта.

Проверяем переход база-эммитер, поставив на базу "плюс" , а на эммитер "минус".

Видим снова падение напряжения прямого P-N перехода. Все ок.

Меняем щупы местами. Ставим "минус" на базу, а "плюс" на коллектор. Сейчас мы замеряем обратное падение напряжения на P-N переходе.

Все ОК, так как видим единичку.

Проверяем теперь обратное падение напряжения перехода база-эммитер.

Здесь у нас мультик также показывает единичку. Значит можно дать диагноз транзистору - здоров.

Давайте проверим еще один транзистор. Он подобен транзистору, который мы с Вами рассмотрели. Его распиновка (то есть положение и значение выводов) такая же, как у нашего первого героя. Также ставим мультик на прозвонку и цепляемя к нашему подопечному.

Нолики... Это не есть хорошо. Это говорит о том, что P-N переход пробит, а раз уж он пробит, то можно смело выкидывать такой транзистор в мусорку.

В заключении статьи, хотелось бы добавить, что лучше всегда отыскивать даташит на проверяемый транзистор. Бывают так называемые составные транзисторы. Что это значит? Это значит, что в одном конструктивном корпусе транзистора могут быть вмонтированы два или даже больше транзисторов или даже диоды наряду с транзистором вместе. Имейте также ввиду, что некоторые радиоэлементы выполняют, как транзисторы. Это могут быть тиристоры, стабилизаторы или преобразователи напряжения или даже какая нибудь заморская микросхемка. Вот так-то! Не ленитесь отыскивать даташиты на проверяемые транзисторы.

Как проверить мультиметром транзистор - подробные инструкции для разных видов

Транзисторы — важнейшие элементы в большинстве электронных систем и конструкции различных радиоприборов. Однако ничто не вечно, и транзисторы, по той или иной причине, со временем выходят из строя. Стоит разобраться с тем, как проверить мультметром транзистор.

Подготовка

Перед тем, как прозвонить транзистор мультиметром, необходимо определиться с тем, какой именно тип транзистора нужно проверить и какие у него характеристики. Наиболее простой способ – посмотреть маркировку транзистора, благодаря которой можно получить распиновку и требуемую информацию в сети.

Зачастую кодировка указана на английском языке, но этого достаточно, чтобы разобраться в том, какой используется транзистор и какие у него основные характеристики и особенности. После того, как будет определен тип и цоколевка устройства, необходимо выпаять деталь. Только затем можно приступать к основной процедуре – проверке мультиметром.

Проверка биполярного транзистора

Данный транзистор имеет два p-n перехода, в итоге его структура имеет вид NPN либо PNP. Проверка транзистора мультиметром проводится в режиме «сопротивление» или «проверка диода» как показано на схеме ниже:

1. Присоединить к мультиметру щупы. Включить тестер в режиме прозвонки или режим проверки диодов.
3. Подсоединить черный щуп к соответствующему выводу транзистора. То же самое проделать с красным щупом, согласно схеме.
4. Посмотреть на показания мультиметра, величина падения напряжения на p-n переходе будет отображаться на дисплее прибора.

Следует отметить, что нужно проверить каждый p-n переход. Точно такая же проверка выполняется для транзисторов обратной проводимости. Единственное отличие – смена положения щупов.

Проверка полевого транзистора

Для примера используем n-канальный mosfet транзистор. Тестер, как и в предыдущей схеме, используем в режиме прозвонки или проверки диодов. Следующие действия, как проверить полевой транзистор мультиметром, выглядят так:

  1. Черный щуп подсоединяем на сток (D), а красный подключаем на исток (S) – на дисплее значение p-n перехода встроенного встречного диода.
  2. Красным щупом касаемся затвора (G) – так мы частично открываем транзистор.
  3. Красным щупом касаемся истока (S). Значение перехода стало меньше — полевик частично открылся. Иногда он может открыться полностью, в таком случае мультиметр запищит, показывая отсутствие сопротивления.
  4. Черным щупом касаемся затвора (G) — закрываем транзистор.
  5. Возвращаем черный щуп обратно — полевик закрывается.

Для проверки p-канального транзистора процедура отличается лишь цветом используемых щупов.

Проверка составного транзистора

Еще одно название этого элемента – транзистор Дарлингтона. Особенность его заключается в том, в одном корпусе имеется два транзистора, соединенные по схеме:

Проверка таких транзисторов не отличается от схемы проверки биполярного транзистора, за исключением того, что падение напряжения переходах база-эмиттер составляет 1,2…1,4В, а в обычного около 0,6-0,7В. Некоторые цифровые мультиметры имеют на щупах напряжение меньшее 1,2В, чего не хватает для открывания р-n перехода, это нужно учесть при выборе мультиметра для теста составного транзистора.

Проверка однопереходного транзистора

Проверка на пробой однопереходного транзистора возможна с использованием мультиметра. Необходимо подключиться щупами к выводам Б1 и Б2 , если сопротивление, измеренное мультиметром, имеет небольшое значение, значит, в цепи есть пробой. Для точной диагностики исправности элемента необходимо использовать простые схемы, например генератор звука или др.

Что делать, если нельзя выпаивать схему?

Этим вопросом задаются многие, так как не всегда удобно выпаивать транзистор из платы. К сожалению, подобный вариант практически всегда невозможен. Объясняется это тем, что другие элементы обвязки транзистора, влияют на показания мультиметра, из-за чего в показаниях возникает абсолютно неверный результат.

Как проверить силовой транзистор мультиметром

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра.

Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме.

Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Итак, схематически биполярный транзистор можно представить следующим образом.

Рисунок 1. Схематическое представление транзистора а) n-p-n структуры; б) p-n-p структуры.

Для упрощения понимания вопроса p-n переходы можно представить в виде двух диодов, подключенных друг к другу одноименными электродами (в зависимости от типа транзистора).

Рисунок 2. Представление транзистора n-p-n структуры в виде эквивалента из двух диодов, включенных анодами друг к другу.

Рисунок 3. Представление транзистора p-n-p структуры в виде эквивалента из двух диодов, включенных катодами друг к другу.

Конечно же для лучшего понимания желательно изучить как работает p-n переход, а лучше как работает транзистор в целом. Здесь лишь скажу, что чтобы через p-n переход тек ток его необходимо включить в прямом направлении, то есть на n – область (для диода это катод) подать минус, а на p-область (анод).

Это я вам показывал в видео для статьи «Как пользоваться мультиметром» при проверке полупроводникового диода.

Так как мы представили транзистор в виде двух диодов, то, следовательно, для его проверки необходимо просто проверить исправность этих самых «виртуальных» диодов.

Итак, приступим к проверке транзистора структуры n-p-n. Таким образом, база транзистора соответствует p- области, коллектор и эмиттер – n-областям. Для начала переведем мультиметр в режим проверки диодов.

В этом режиме мультиметр будет показывать падение напряжения на p-n переходе в милливольтах. Падение напряжения на p-n переходе для кремниевых элементов должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта.

Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер.

Далее проверяем переход база-коллектор. Для этого красный щуп оставляем на базе, а черный подключаем к коллектору, при этом прибор покажет падение напряжения на переходе.

Здесь необходимо отметить, что падение напряжения на переходе Б-К всегда будет меньше падения напряжения на переходе Б-Э. Это можно объяснить меньшим сопротивлением перехода Б-К по сравнению с переходом Б-Э, что является следствием того, что область проводимости коллектора имеет большую площадь по сравнению с эмиттером.

По этому признаку можно самостоятельно определить цоколевку транзистора, при отсутствии справочника.

Так, половина дела сделана, если переходы исправны, то вы увидите значения падения напряжения на них.

Теперь необходимо включить p-n переходы в обратном направлении, при этом мультиметр должен показать «1», что соответствует бесконечности.

Подключаем черный щуп на базу транзистора, красный на эмиттер, при этом мультиметр должен показать «1».

Теперь включаем в обратном направлении переход Б-К, результат должен быть аналогичным.

Осталось последняя проверка – переход эмиттер-коллектор. Подключаем красный щуп мультиметра к эмиттеру, черный к коллектору, если переходы не пробитые, то тестер должен показать «1».

Меняем полярность ( красный -коллектор, черный– эмиттер) результат – «1».

Если в результате проверки вы обнаружите не соответствие данной методике, то это значит, что транзистор неисправен.

Эта методика подходит для проверки только биполярных транзисторов. Перед проверкой убедитесь, что транзистор не является полевым или составным. Многие изложенным выше способом пытаются проверить именно составные транзисторы, путая их с биполярными (ведь по маркировки можно не правильно идентифицировать тип транзистора), что не является правильным решением. Правильно узнать тип транзистора можно только по справочнику.

При отсутствии режима проверки диодов в вашем мультиметра, осуществить проверку транзистора можно переключив мультиметр в режим измерения сопротивления на диапазон «2000». При этом методика проверки остается неизменной, за исключением того, что мультиметр будет показывать сопротивление p-n переходов.

А теперь по традиции поясняющий и дополняющий видеоролик по проверке транзистора:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

Краткое содержимое статьи:

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

  • Модель транзистора.
  • Страна производитель.
  • Выпускающая фирма.
  • Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

  • Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
  • Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
  • После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
  • Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

  • Сначала нужно убедиться в его целостности.
  • Затем проверить его генерацию.
  • Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
  • Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Проверку транзисторов приходится делать достаточно часто. Даже если у Вас в руках заведомо новый, не паяный ни разу транзистор, то перед установкой в схему лучше все-таки его проверить. Нередки случаи, когда купленные на радиорынке транзисторы, оказывались негодными, и даже не один единственный экземпляр, а целая партия штук на 50 – 100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже с импортными.

Иногда в описаниях конструкции приводятся некоторые требования к транзисторам, например, рекомендуемый коэффициент передачи. Для этих целей существуют различные испытатели транзисторов, достаточно сложной конструкции и измеряющие почти все параметры, которые приводятся в справочниках. Но чаще приходится проверять транзисторы по принципу «годен, не годен». Именно о таких методах проверки и пойдет речь в данной статье.

Часто в домашней лаборатории под рукой оказываются транзисторы, бывшие в употреблении, добытые когда-то из каких-то старых плат. В этом случае необходим стопроцентный «входной контроль»: намного проще сразу определить негодный транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей настоятельно не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда же есть возможность пойти в магазин и купить нужную деталь. В связи с подобными обстоятельствами и приходится проверять каждый транзистор, резистор, конденсатор или диод. Далее речь пойдет в основном о проверке транзисторов.

Проверку транзисторов в любительских условиях обычно проводят цифровым мультиметром или старым аналоговым авометром.

Проверка транзисторов мультиметром

Большинству современных радиолюбителей знаком универсальный прибор под названием мультиметр. С его помощью возможно измерение постоянных и переменных напряжений и токов, а также сопротивления проводников постоянному току. Один из пределов измерения сопротивлений предназначен для «прозвонки» полупроводников. Как правило, около переключателя в этом положении нарисован символ диода и звучащего динамика.

Перед тем, как производить проверку транзисторов или диодов, следует убедиться в исправности самого прибора. Прежде всего, посмотреть на индикатор заряда батареи, если требуется, то батарею сразу заменить. При включении мультиметра в режим «прозвонки» полупроводников на экране индикатора должна появиться единица в старшем разряде.

Затем проверить исправность щупов прибора, для чего соединить их вместе: на индикаторе высветятся нули, и раздастся звуковой сигнал. Это не напрасное предупреждение, поскольку обрыв проводов в китайских щупах явление довольно распространенное, и об этом забывать не следует.

У радиолюбителей и профессиональных инженеров – электронщиков старшего поколения такой жест (проверка щупов) выполняется машинально, ведь при пользовании стрелочным тестером при каждом переключении в режим измерения сопротивлений приходилось устанавливать стрелку на нулевое деление шкалы.

После того, как указанные проверки произведены, можно приступить к проверке полупроводников, – диодов и транзисторов. Следует обратить внимание на полярность напряжения на щупах. Отрицательный полюс находится на гнезде с надписью «COM» (общий), на гнезде с надписью VΩmA положительный. Чтобы в процессе измерения об этом не забывать, в это гнездо следует вставить щуп красного цвета.

Рисунок 1. Мультиметр

Это замечание не настолько праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (АмперВольтОмметр) в режиме измерения сопротивлений положительный полюс измерительного напряжения находится на гнезде с маркировкой «минус» или «общий», ну с точностью до наоборот, по сравнению с цифровым мультиметром. Хотя в настоящее время больше используются цифровые мультиметры, стрелочные тестеры применяются до сих пор и в ряде случаев позволяют получить более достоверные результаты. Об этом будет рассказано чуть ниже.

Рисунок 2. Стрелочный авометр

Что показывает мультиметр в режиме «прозвонки»

Проверка диодов

Наиболее простым полупроводниковым элементом является диод, который содержит всего один P-N переход. Основным свойством диода является односторонняя проводимость. Поэтому если положительный полюс мультиметра (красный щуп) подключить к аноду диода, то на индикаторе появятся цифры, показывающие прямое напряжение на P-N переходе в милливольтах.

Для кремниевых диодов это будет порядка 650 – 800 мВ, а для германиевых порядка 180 – 300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора можно определить полупроводниковый материал, из которого сделан диод. Следует заметить, что эти цифры зависят не только от конкретного диода или транзистора, но еще от температуры, при увеличении которой на 1 градус прямое напряжение падает приблизительно на 2 милливольта. Этот параметр называется температурным коэффициентом напряжения.

Если после этой проверки щупы мультиметра подключить в обратной полярности, то на индикаторе прибора покажется единица в старшем разряде. Такие результаты будут в том случае, если диод оказался исправный. Вот собственно и вся методика проверки полупроводников: в прямом направлении сопротивление незначительно, а в обратном практически бесконечно.

Если же диод «пробит» (анод и катод замкнуты накоротко), то скорей всего раздастся звуковой сигнал, причем в обоих направлениях. В случае, если диод «в обрыве», как ни меняй полярность подключения щупов, на индикаторе, так и будет светиться единица.

Проверка транзисторов

В отличие от диодов транзисторы имеют два P-N перехода, и имеют структуры P-N-P и N-P-N, причем последние встречаются гораздо чаще. В плане проверки с помощью мультиметра транзистор можно рассматривать, как два диода включенных встречно – последовательно, как показано на рисунке 6. Поэтому проверка транзисторов сводится к «прозвонке» переходов база – коллектор и база – эмиттер в прямом и обратном направлении.

Следовательно, все что было сказано чуть выше о проверке диода, полностью справедливо и для исследования переходов транзистора. Даже показания мультиметра будут такие же, как и для диода.

На рисунке 7 показана полярность включения прибора в прямом направлении для «прозвонки» перехода база – эмиттер транзисторов структуры N-P-N: плюсовой щуп мультиметра подключен к выводу базы. Для измерения перехода база – коллектор минусовой вывод прибора следует подключить к выводу коллектора. В данном случае цифра на табло получена при прозвонке перехода база – эмиттер транзистора КТ3102А.

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора.

Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Иногда бывает, что переход коллектор – эмиттер пробит, о чем свидетельствует звуковой сигнал мультиметра, хотя переходы база – эмиттер и база – коллектор «звонятся» как будто нормально!

Проверка транзисторов авометром

Производится также, как и цифровым мультиметром, при этом не следует забывать, что полярность в режиме омметра обратная по сравнению с режимом измерения постоянного напряжения. Чтобы это не забывать в процессе измерений следует красный щуп прибора включать в гнездо со знаком «-», как было показано на рисунке 2.

Авометры, в отличие от цифровых мультиметров, не имеют режима «прозвонки» полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Тут уже приходится ориентироваться на собственный опыт, накопленный в процессе работы с прибором. На рисунке 8 показаны результаты измерений с помощью тестера ТЛ4-М.

На рисунке показано, что измерения проводятся на пределе *1Ω. В этом случае лучше ориентироваться на показания не по шкале для измерения сопротивлений, а по верхней равномерной шкале. Видно, что стрелка находится в районе цифры 4. Если измерения производить на пределе *1000Ω, то стрелка окажется между цифрами 8 и 9.

По сравнению с цифровым мультиметром авометр позволяет более точно определить сопротивление участка база – эмиттер, если этот участок зашунтирован низкоомным резистором (R2_32), как показано на рисунке 9. Это фрагмент схемы выходного каскада усилителя фирмы ALTO.

Все попытки измерить сопротивление участка база – эмиттер с помощью мультиметра приводят к звучанию динамика (короткое замыкание), поскольку сопротивление 22Ω воспринимается мультиметром как КЗ. Аналоговый же тестер на пределе измерений *1Ω показывает некоторую разницу при измерении перехода база – эмиттер в обратном направлении.

Еще один приятный нюанс при пользовании стрелочным тестером можно обнаружить, если проводить измерения на пределе *1000Ω. При подключении щупов, естественно с соблюдением полярности (для транзистора структуры N-P-N плюсовой вывод прибора на коллекторе, минус на эмиттере), стрелка прибора с места не двинется, оставаясь на отметке шкалы бесконечность.

Если теперь послюнить указательный палец, как будто для проверки нагрева утюга, и замкнуть этим пальцем выводы базы и коллектора, то стрелка прибора сдвинется с места, указывая на уменьшение сопротивления участка эмиттер – коллектор (транзистор чуть приоткроется). В ряде случаев этот прием позволяет проверить транзистор без выпаивания его из схемы.

Наиболее эффективен указанный метод при проверке составных транзисторов, например КТ 972, КТ973 и т.п. Не следует только забывать, что составные транзисторы часто имеют защитные диоды, включенные параллельно переходу коллектор – эмиттер, причем в обратной полярности. Если транзистор структуры N-P-N, то к его коллектору подключен катод защитного диода. К таким транзисторам можно подключать индуктивную нагрузку, например, обмотки реле. Внутреннее устройство составного транзистора показано на рисунке 10.

Но более достоверные результаты об исправности транзистора можно получить с использованием специального пробника для проверки транзисторов, про который смотрите здесь: Пробник для проверки транзисторов.

Как проверить транзистор мультиметром

В электронике и радиотехнике большое значение имеет не только правильная сборка схемы, но и последующая проверка ее работоспособности. Проверяться может все устройство или его отдельные элементы. В связи в этим довольно часто возникает вопрос, как проверить транзистор мультиметром, не нарушая схемы. Существуют различные способы, которые применяются индивидуально к каждому виду элементов. Прежде чем начинать подобную проверку и тестирование, рекомендуется изучить общее устройство и принцип работы транзисторов.

Основные типы транзисторов

Существует два основных типа транзисторов – биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае – только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов – дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов – «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам – эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов – носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта – исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета – с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

  • Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
  • Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный – к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
  • Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
  • Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
  • Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
  • После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы – затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в импульсных блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный – к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Как проверить составной транзистор мультиметром

Составной транзистор или транзистор Дарлингтона представляет собой схему, объединяющую в своем составе два и более биполярных транзистора. Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы применяются в схемах, предназначенных для работы с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы, когда требуется обеспечение большого входного импеданса, то есть полного комплексного сопротивления.

Общие выводы у составного транзистора такие же, как и у биполярной модели. Точно так же и происходит проверка npn транзистора мультиметром. В этом случае применяется методика, аналогичная проверке обычного биполярного транзистора.

типы, режимы и инструкции, разбивка

Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE (объясним, что это такое), методику замещения схемы через соединение нескольких диодов. Расскажем, с чего начать. Поймете, как проверить транзистор мультиметром, или… Давайте, пожалуй, без «или». Приступим, чтобы твердо отличать МОП-транзистор от мопса, растолчем теорию.

Типы, классификация транзисторов

Избегаем исследовать дебри. Знайте простое правило: в биполярных транзисторах носители обоих знаков участвуют в создании выходного тока, в полевых – одного. Определение умников. Теперь работаем пальцами:

Устройство транзисторов

  1. Транзисторы полевого типа выступают началом. Когда Битлз выходили на сцену, на замену вакуумным триодам стали приходить полупроводники. Если говорить кратко, p-n-p транзистор – два богатых положительными носителями слоя кристалла (кремний, германий, примесной проводимости). Проводя уроки физики, учитель часто рассказывал, как V-валентный мышьяк легировал решетку кремния, образуя новый материала. Добавим, что положительные p-области, отгорожены узкой отрицательной (n-negative). Как ком в горле. Узкий перешеек, называемый базой, отказывается пускать электроны (в нашем случае скорее дырки) течь в нужном направлении. Небольшой отрицательный заряд появляется на управляющем электроде, дырки коллектора (верхняя p-область на традиционных электрических схемах) больше не могут сдерживаться, буквально рвутся в сторону приложенного напряжения. Поскольку база тонкая, используя набранную скорость носители пролетают перешеек, уносятся дальше — достигая эмиттера (нижняя p-область), здесь увлекаются разностью потенциалов, создаваемой напряжением питания. Типичное школьное объяснение. Относительно небольшое напряжение управляющего электрода способно регулировать скорость сильного потока дырок (положительных носителей), увлекаемого полем напряжения питания. На этом построена техника. Навстречу дыркам движутся электроны, транзисторы называют биполярными.
  2. Полевые транзисторы снабжены каналом любого типа проводимости, разделяющим области истока и стока (см. рисунок выше). Управляющий электрод называют затвором. Причем основной материал подложки, затвора противоположен каналу, истоку и стоку. Поэтому положительное напряжение (см. рисунок) запрет ход зарядам через транзистор. Плюс оттянет (в p-область) доступные электроны. Полевые транзисторы в электронике применяются намного чаще. На рисунке затвор электрически соединен с кристаллом, структура называется управляющим p-n переходом. Бывает, область изолирована от кристалла диэлектриком, в качестве которого часто выступает оксид. Чистой воды MOSFET транзистор, по-русски – МОП.

Схема проверки транзистора

При помощи мультиметра, в штатном режиме проверяются биполярные транзисторы. Если тестер поддерживает такую опцию, часто именуемую hFE, на лицевой панели смонтирован круглый разъем, поделенный вертикальной чертой на две части, где надписаны по 4 гнезда следующим образом:

  1. B – база (англ. Base).
  2. С – коллектор (англ. Collector).
  3. E – эмиттер (англ. Emitter).

Гнезд для эмиттера два, чтобы учесть раскладку выводов корпуса. База может быть с края, посередине. Для удобства сделано. Нет разницы, в какое гнездо вставить ножку эмиттера биполярного транзистора. Пара слов, как пользоваться.

Проверка биполярного транзистора мультиметром в штатном режиме

Чтобы гнездо проверки биполярных транзисторов начало работать (вести измерения), переведем тестер в режим hFE. Откуда взялись буквы? h – касается категории параметров, описывающих четырехполюсник любого типа. Не важно знать, что подразумевает понятие – просто уясним: существует целая группа h-параметров, среди которых имеется один важный занимающимся электроникой. Называется коэффициентом усиления по току с общим эмиттером. Обозначается, h31 (либо строчной греческой буквой бета).

Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено (за рубежом, понятное дело), что F будет обозначать прямое усиление по току (forward current amplification), тогда как E говорит, что измерение велось в схеме с общим эмиттером (которая применяется учебниками физики для иллюстрации принципов работы транзисторов биполярного типа). Схем включения много, каждая обладает достоинствами, параметры можно охарактеризовать через h31 (некоторые другие, упомянутые справочниками). Считается, если коэффициент усиления в норме, радиоэлемент 100% работоспособен. Теперь читатели знают, как проверяется p-n-p транзистор или n-p-n транзистор.

h31 зависит от некоторых параметров, указываемых инструкцией мультиметра. Напряжение питания 2,8 В, ток базы 10 мА. Дальше берутся графики технической документации (data sheet) транзистора, профессионал знает, как найти остальное. При включении режима hFE, подсоединении ножек биполярного транзистора в нужные гнезда на дисплее появляется значение коэффициента усиления прибора по току. Потрудитесь сопоставить справочным данным, сделав поправку на режим измерения (если понадобится). Только звучит сложно, достаточно пару раз сделать самостоятельно, добьетесь результатов.

Проверка транзисторов мультиметром: нештатный режим

Допустим, вызывает сомнение исправность транзистора полевого типа. Известный русский вопрос в электронике присутствует. Начинают думать… м-да.

  • Полевой транзистор отпирается или запирается определенным знаком напряжения. Обсуждали выше. Если помните, говорили, при прозвонке на щупах тестера небольшое постоянное напряжение. Будем использовать в наших тестах. Пока транзистор на плате, сложно сделать измерения, стоит изъять из привычного окружения, как можно применить нестандартные методики. Оказывается, если приложить на электрод отпирающее напряжение, за счет некоторой собственной емкости транзистора область зарядится, сохраняя приобретенные свойства. Допускается прозвонить электроды между истоком и стоком. Сопротивление порядка 0,5 кОм покажет: полевой транзистор работоспособен. Стоит закоротить базу с другими отводами, проводимость исчезнет. Полевой транзистор закрылся и годен.
  • Биполярные транзисторы, полевые с управляющим p-n переходом проверяют гораздо проще. В первом случае применяется схема замещения элемента двумя диодами, включенными навстречу (или наоборот спинками). Подадим отпирающее напряжение (p – плюс, n – минус), получив на измерителе сопротивления номинал 500 – 700 Ом. Можно также звонить, пользуясь слухом. Недаром на шкале часто нарисован диод. Прозвонка используется для проверки работоспособности. Напряжения хватает открыть p-n-переход.

Подготовка к проверке транзистора

Временами схватишь руками составной транзистор. Внутри корпуса находиться несколько ключей. Используется для экономии места при одновременном увеличении коэффициента усиления (причем в десятки, тысячи раз, если речь шла о каскадной схеме). Устроен так транзистор Дарлингтона. В корпус зашит защитный стабилитрон, предохраняющий переход эмиттер-база от перегрузки по напряжению. Тестирование идет одним путем:

  • Нужно найти подробные технические характеристика транзистора (составного элемента). При нынешнем масштабе компьютеризации не составит проблемы. Даже если изделие импортное. Обозначения на схемах понятные, термины не сложные. Параметр hFE расписали.
  • Затем ведется изучение, выполняется анализ. Разбиение схемы на более простые составляющие. Если между переходами коллектора и эмиттера включен стабилитрон, логично начать проверку с него. В начальный момент транзистор заперт, ток мультиметра пойдет, минуя защитный каскад. В одном направлении стабилитрон даст сопротивление 500-700 Ом, в другом (если не пробьется) будет обрыв. Аналогично разобьем на части транзистор Дарлингтона, если имеете представление (обсуждали выше).

Режим прозвонки покажет цифры. Говорят, падение напряжения, по некоторым сведениям, номинал сопротивления. Потрудимся привести опыты, решая вопрос. Вызвонить известный по значению сопротивления, заведомо исправный резистор. Если на экране появится номинал в омах, думать нечего. В противном случае можно оценить заодно ток (разделив потенциал дисплея на номинал). Знать тоже нужно, пригодится в процессе тестирования. До начала работ рекомендуется хорошенько изучить мультиметр. Достаньте инструкцию из мусорной корзины, прочитайте.

Народ интересуется вопросом, можно ли проверить транзистор мультиметром, не выпаивая. Очевидно, многое определено схемой. Тестер просто прикладывает напряжения, оценивает возникающие токи. На основе показаний вычисляется коэффициент усиления, служа критерием годности/негодности. Попробуйте проверить полевой транзистор мультиметром из входящих в состав процессора! Отбрось надежду всяк сюда входящий. Не всегда можно прозвонить полевой транзистор мультиметром.

Разбить биполярный транзистор на диоды

Рисунок, представленный среди текста, демонстрирует схему замещения транзистора двумя диодами. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых. Не обладающих усилением, проявляющих нелинейные свойства (неодинаковость прямого/обратного включения).

Мощные транзисторы силовых цепей бессилен открыть скудными силами мультиметр. Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую.

Проверка диода

Проверка условных диодов, замещающих транзистор

Методик несколько. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный щуп нужно прикладывать к p-области. Тогда дисплей мультиметра покажет цифру, меньшую бесконечности. В противоположном направлении результат будет нулевым. Мультиметр покажет обрыв. Нормальные результаты прозвонки диода.

Если пользоваться специальным режимом, экран показывает размер сопротивления в прямом направлении, обрыв (стандартно единичка в левом углу ЖК-экрана) в другом. Обратите внимание – рисунок содержит поясняющие надписи, куда прислонять щуп, получая открытый p-n переход. В обратном направлении прибор показывает обрыв.

Как проверить транзистор цифровым мультиметром

Как проверить транзистор?

Проверка транзистора цифровым мультиметром

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность.

Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.

Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром.

Для начала нужно понять, что биполярный транзистор можно условно представить в виде двух диодов, так как он состоит из двух p-n переходов. А диод, как известно, это ничто иное, как обычный p-n переход.

Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.

Устройство биполярного транзистора p-n-p структуры с помощью диодов изображается следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p. Этот факт нужно учитывать при проверке. Поэтому покажем условный эквивалент транзистора структуры n-p-n составленный из диодов. Этот рисунок нам понадобиться при последующей проверке.

Транзистор со структурой n-p-n в виде двух диодов.

Суть метода сводиться к проверке целостности этих самых p-n переходов, которые условно изображены на рисунке в виде диодов. А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс ( + ) к выводу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнёт пропускать ток. Если проделать всё наоборот, подключить плюс ( + ) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выясниться, что p-n переход пропускает ток в обоих направлениях, то значит он «пробит». Если же p-n переход не пропускает ток ни в одном из направлений, то значит переход в «обрыве». Естественно, что при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обращаем внимание, что условная схема из диодов необходима лишь для более наглядного представления о методике проверки транзистора. В реальности транзистор имеет более изощрённое устройство.

Функционал практически любого мультиметра поддерживает проверку диода. На панели мультиметра режим проверки диода изображается в виде условного изображения, который выглядит вот так.

Думаю, уже понятно, что проверять транзистор мы будем как раз с помощью этой функции.

Небольшое пояснение. У цифрового мультиметра есть несколько гнёзд для подключения измерительных щупов. Три, а то и больше. При проверке транзистора необходимо минусовой щуп (чёрный) подключить к гнезду COM (от англ. слова common – «общий»), а плюсовой щуп ( красный ) в гнездо с обозначением буквы омега Ω, буквы V и, возможно, других букв. Всё зависит от функционала прибора.

Почему я так подробно рассказываю о том, как подключать измерительные щупы к мультиметру? Да потому, что щупы можно элементарно перепутать и подключить чёрный щуп, который условно считается «минусовым» к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет неразбериху, и, как следствие, ошибки. Будьте внимательней!

Теперь, когда сухая теория изложена, перейдём к практике.

Какой мультиметр будем использовать?

В качестве мультиметра использовался многофункциональный мультитестер Victor VC9805+, хотя для измерений подойдёт любой цифровой тестер, вроде всем знакомых DT-83x или MAS-83x. Такие мультиметры можно купить не только на радиорынках, магазинах радиодеталей, но и в магазинах автозапчастей. Подходящий мультиметр можно купить в интернете, например, на Алиэкспресс.

Вначале проведём проверку кремниевого биполярного транзистора отечественного производства КТ503. Он имеет структуру n-p-n. Вот его цоколёвка.

Для тех, кто не знает, что означает это непонятное слово цоколёвка, поясняю. Цоколёвка — это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора функциональными выводами соответственно будут коллектор (К или англ.- С), эмиттер (Э или англ.- Е), база (Б или англ.- В).

Сначала подключаем красный ( + ) щуп к базе транзистора КТ503, а чёрный (-) щуп к выводу коллектора. Так мы проверяем работу p-n перехода в прямом включении (т. е. когда переход проводит ток). На дисплее появляется величина пробивного напряжения. В данном случае оно равно 687 милливольтам (687 мВ).

Далее не отсоединяя красного щупа от вывода базы, подключаем чёрный («минусовой») щуп к выводу эмиттера транзистора.

Как видим, p-n переход между базой и эмиттером тоже проводит ток. На дисплее опять показывается величина пробивного напряжения равная 691 мВ. Таким образом, мы проверили переходы Б-К и Б-Э при прямом включении.

Чтобы удостовериться в исправности p-n переходов транзистора КТ503 проверим их и в, так называемом, обратном включении. В этом режиме p-n переход ток не проводит, и на дисплее не должно отображаться ничего, кроме «1». Если на дисплее единица «1», то это означает, что сопротивление перехода велико, и он не пропускает ток.

Чтобы проверить p-n переходы Б-К и Б-Э в обратном включении, поменяем полярность подключения щупов к выводам транзистора КТ503. Минусовой («чёрный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к выводу коллектора…

…А затем, не отключая минусового щупа от вывода базы, к эмиттеру.

Как видим из фотографий, в обоих случаях на дисплее отобразилась единичка «1», что, как уже говорилось, указывает на то, что p-n переход не пропускает ток. Так мы проверили переходы Б-К и Б-Э в обратном включении.

Если вы внимательно следили за изложением, то заметили, что мы провели проверку транзистора согласно ранее изложенной методике. Как видим, транзистор КТ503 оказался исправен.

Пробой P-N перхода транзистора.

В случае если какой либо из переходов (Б-К или Б-Э) пробиты, то при их проверке на дисплее мультиметра обнаружиться, что они в обоих направлениях, как в прямом включении, так и в обратном, показывают не пробивное напряжение p-n перехода, а сопротивление. Это сопротивление либо равно нулю «0» (будет пищать буззер), либо будет очень мало.

Обрыв P-N перехода транзистора.

При обрыве, p-n переход не пропускает ток ни в прямом, ни в обратном направлении – на дисплее в обоих случаях будет «1». При таком дефекте p-n переход как бы превращается в изолятор.

Проверка биполярных транзисторов структуры p-n-p проводится аналогично. Но при этом необходимо сменить полярность подключения измерительных щупов к выводам транзистора. Вспомним рисунок условного изображения транзистора p-n-p в виде двух диодов. Если забыли, то гляньте ещё раз и вы увидите, что катоды диодов соединены вместе.

В качестве образца для наших экспериментов возьмём отечественный кремниевый транзистор КТ3107 структуры p-n-p. Вот его цоколёвка.

В картинках проверка транзистора будет выглядеть так. Проверяем переход Б-К при прямом включении.

Как видим, переход исправен. Мультиметр показал пробивное напряжение перехода – 722 мВ.

То же самое проделываем и для перехода Б-Э.

Как видим, он также исправен. На дисплее – 724 мВ.

Теперь проверим исправность переходов в обратном направлении – на наличие «пробоя» перехода.

Переход Б-К при обратном включении…

Переход Б-Э при обратном включении.

В обоих случаях на дисплее прибора – единичка «1». Транзистор исправен.

Подведём итог и распишем краткий алгоритм проверки транзистора цифровым мультиметром:

Определение цоколёвки транзистора и его структуры;

Проверка переходов Б-К и Б-Э в прямом включении с помощью функции проверки диода;

Проверка переходов Б-К и Б-Э в обратном включении (на наличие «пробоя») с помощью функции проверки диода;

При проверке необходимо помнить о том, что кроме обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов. К таковым можно отнести составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, строчные транзисторы (так называемые «строчники») и т.д.

Все они имеют свои особенности, как, например, встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора порой усложняют их проверку с помощью данной методики. Поэтому прежде чем проверить неизвестный вам транзистор желательно ознакомиться с документацией на него (даташитом). О том, как найти даташит на конкретный электронный компонент или микросхему, я рассказывал здесь.

Проверку транзисторов приходится делать достаточно часто. Даже если у Вас в руках заведомо новый, не паяный ни разу транзистор, то перед установкой в схему лучше все-таки его проверить. Нередки случаи, когда купленные на радиорынке транзисторы, оказывались негодными, и даже не один единственный экземпляр, а целая партия штук на 50 — 100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже с импортными.

Иногда в описаниях конструкции приводятся некоторые требования к транзисторам, например, рекомендуемый коэффициент передачи. Для этих целей существуют различные испытатели транзисторов, достаточно сложной конструкции и измеряющие почти все параметры, которые приводятся в справочниках. Но чаще приходится проверять транзисторы по принципу «годен, не годен». Именно о таких методах проверки и пойдет речь в данной статье.

Часто в домашней лаборатории под рукой оказываются транзисторы, бывшие в употреблении, добытые когда-то из каких-то старых плат. В этом случае необходим стопроцентный «входной контроль»: намного проще сразу определить негодный транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей настоятельно не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда же есть возможность пойти в магазин и купить нужную деталь. В связи с подобными обстоятельствами и приходится проверять каждый транзистор, резистор, конденсатор или диод. Далее речь пойдет в основном о проверке транзисторов.

Проверку транзисторов в любительских условиях обычно проводят цифровым мультиметром или старым аналоговым авометром.

Проверка транзисторов мультиметром

Большинству современных радиолюбителей знаком универсальный прибор под названием мультиметр. С его помощью возможно измерение постоянных и переменных напряжений и токов, а также сопротивления проводников постоянному току. Один из пределов измерения сопротивлений предназначен для «прозвонки» полупроводников. Как правило, около переключателя в этом положении нарисован символ диода и звучащего динамика.

Перед тем, как производить проверку транзисторов или диодов, следует убедиться в исправности самого прибора. Прежде всего, посмотреть на индикатор заряда батареи, если требуется, то батарею сразу заменить. При включении мультиметра в режим «прозвонки» полупроводников на экране индикатора должна появиться единица в старшем разряде.

Затем проверить исправность щупов прибора, для чего соединить их вместе: на индикаторе высветятся нули, и раздастся звуковой сигнал. Это не напрасное предупреждение, поскольку обрыв проводов в китайских щупах явление довольно распространенное, и об этом забывать не следует.

У радиолюбителей и профессиональных инженеров – электронщиков старшего поколения такой жест (проверка щупов) выполняется машинально, ведь при пользовании стрелочным тестером при каждом переключении в режим измерения сопротивлений приходилось устанавливать стрелку на нулевое деление шкалы.

После того, как указанные проверки произведены, можно приступить к проверке полупроводников, — диодов и транзисторов. Следует обратить внимание на полярность напряжения на щупах. Отрицательный полюс находится на гнезде с надписью «COM» (общий), на гнезде с надписью VΩmA положительный. Чтобы в процессе измерения об этом не забывать, в это гнездо следует вставить щуп красного цвета.

Рисунок 1. Мультиметр

Это замечание не настолько праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (АмперВольтОмметр) в режиме измерения сопротивлений положительный полюс измерительного напряжения находится на гнезде с маркировкой «минус» или «общий», ну с точностью до наоборот, по сравнению с цифровым мультиметром. Хотя в настоящее время больше используются цифровые мультиметры, стрелочные тестеры применяются до сих пор и в ряде случаев позволяют получить более достоверные результаты. Об этом будет рассказано чуть ниже.

Рисунок 2. Стрелочный авометр

Что показывает мультиметр в режиме «прозвонки»

Проверка диодов

Наиболее простым полупроводниковым элементом является диод, который содержит всего один P-N переход. Основным свойством диода является односторонняя проводимость. Поэтому если положительный полюс мультиметра (красный щуп) подключить к аноду диода, то на индикаторе появятся цифры, показывающие прямое напряжение на P-N переходе в милливольтах.

Для кремниевых диодов это будет порядка 650 — 800 мВ, а для германиевых порядка 180 — 300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора можно определить полупроводниковый материал, из которого сделан диод. Следует заметить, что эти цифры зависят не только от конкретного диода или транзистора, но еще от температуры, при увеличении которой на 1 градус прямое напряжение падает приблизительно на 2 милливольта. Этот параметр называется температурным коэффициентом напряжения.

Если после этой проверки щупы мультиметра подключить в обратной полярности, то на индикаторе прибора покажется единица в старшем разряде. Такие результаты будут в том случае, если диод оказался исправный. Вот собственно и вся методика проверки полупроводников: в прямом направлении сопротивление незначительно, а в обратном практически бесконечно.

Если же диод «пробит» (анод и катод замкнуты накоротко), то скорей всего раздастся звуковой сигнал, причем в обоих направлениях. В случае, если диод «в обрыве», как ни меняй полярность подключения щупов, на индикаторе, так и будет светиться единица.

Проверка транзисторов

В отличие от диодов транзисторы имеют два P-N перехода, и имеют структуры P-N-P и N-P-N, причем последние встречаются гораздо чаще. В плане проверки с помощью мультиметра транзистор можно рассматривать, как два диода включенных встречно — последовательно, как показано на рисунке 6. Поэтому проверка транзисторов сводится к «прозвонке» переходов база – коллектор и база – эмиттер в прямом и обратном направлении.

Следовательно, все что было сказано чуть выше о проверке диода, полностью справедливо и для исследования переходов транзистора. Даже показания мультиметра будут такие же, как и для диода.

На рисунке 7 показана полярность включения прибора в прямом направлении для «прозвонки» перехода база — эмиттер транзисторов структуры N-P-N: плюсовой щуп мультиметра подключен к выводу базы. Для измерения перехода база – коллектор минусовой вывод прибора следует подключить к выводу коллектора. В данном случае цифра на табло получена при прозвонке перехода база – эмиттер транзистора КТ3102А.

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора.

Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Иногда бывает, что переход коллектор – эмиттер пробит, о чем свидетельствует звуковой сигнал мультиметра, хотя переходы база – эмиттер и база — коллектор «звонятся» как будто нормально!

Проверка транзисторов авометром

Производится также, как и цифровым мультиметром, при этом не следует забывать, что полярность в режиме омметра обратная по сравнению с режимом измерения постоянного напряжения. Чтобы это не забывать в процессе измерений следует красный щуп прибора включать в гнездо со знаком «-», как было показано на рисунке 2.

Авометры, в отличие от цифровых мультиметров, не имеют режима «прозвонки» полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Тут уже приходится ориентироваться на собственный опыт, накопленный в процессе работы с прибором. На рисунке 8 показаны результаты измерений с помощью тестера ТЛ4-М.

На рисунке показано, что измерения проводятся на пределе *1Ω. В этом случае лучше ориентироваться на показания не по шкале для измерения сопротивлений, а по верхней равномерной шкале. Видно, что стрелка находится в районе цифры 4. Если измерения производить на пределе *1000Ω, то стрелка окажется между цифрами 8 и 9.

По сравнению с цифровым мультиметром авометр позволяет более точно определить сопротивление участка база – эмиттер, если этот участок зашунтирован низкоомным резистором (R2_32), как показано на рисунке 9. Это фрагмент схемы выходного каскада усилителя фирмы ALTO.

Все попытки измерить сопротивление участка база – эмиттер с помощью мультиметра приводят к звучанию динамика (короткое замыкание), поскольку сопротивление 22Ω воспринимается мультиметром как КЗ. Аналоговый же тестер на пределе измерений *1Ω показывает некоторую разницу при измерении перехода база – эмиттер в обратном направлении.

Еще один приятный нюанс при пользовании стрелочным тестером можно обнаружить, если проводить измерения на пределе *1000Ω. При подключении щупов, естественно с соблюдением полярности (для транзистора структуры N-P-N плюсовой вывод прибора на коллекторе, минус на эмиттере), стрелка прибора с места не двинется, оставаясь на отметке шкалы бесконечность.

Если теперь послюнить указательный палец, как будто для проверки нагрева утюга, и замкнуть этим пальцем выводы базы и коллектора, то стрелка прибора сдвинется с места, указывая на уменьшение сопротивления участка эмиттер — коллектор (транзистор чуть приоткроется). В ряде случаев этот прием позволяет проверить транзистор без выпаивания его из схемы.

Наиболее эффективен указанный метод при проверке составных транзисторов, например КТ 972, КТ973 и т.п. Не следует только забывать, что составные транзисторы часто имеют защитные диоды, включенные параллельно переходу коллектор – эмиттер, причем в обратной полярности. Если транзистор структуры N-P-N, то к его коллектору подключен катод защитного диода. К таким транзисторам можно подключать индуктивную нагрузку, например, обмотки реле. Внутреннее устройство составного транзистора показано на рисунке 10.

Но более достоверные результаты об исправности транзистора можно получить с использованием специального пробника для проверки транзисторов, про который смотрите здесь: Пробник для проверки транзисторов.

Как проверить различные типы транзисторов мультиметром?

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

  1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
  2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

  1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

  1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
  2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Рис 4. Полевые транзисторы (N- и P-канальный)

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

  1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
  2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
  3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
  4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
  5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

  • Т – тестируемый элемент, в нашем случае КТ827А.
  • Л – лампочка.
  • R – резистор, его номинал рассчитываем по формуле h31Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

  1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
  2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Рис 8. КТ117, графическое изображение и эквивалентная схема

Проверка элемента осуществляется следующим образом:

Переводим мультиметр в режим прозвонки и проверяем сопротивление между ножками «Б1» и «Б2», если оно незначительное, можно констатировать пробой.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Как проверить транзистор мультиметром без выпайки

Любая электронная схема состоит из полупроводниковых элементов. Наиболее распространённые из них транзисторы. Хотя в последнее время выпускаемые элементы отличаются надёжностью, но всё же нарушения в работе электронных устройств могут привести к повреждению полупроводника.

Перед тем как проверить транзистор мультиметром, необязательно выпаивать его из схемы, но для получения точных результатов лучше это сделать.

Принцип работы и виды транзисторов

Транзисторы — это полупроводниковые приборы, служащий для преобразования электрических величин. Основное их применение заключается в усилении сигнала и способность работать в режиме ключа. Они выпускаются с тремя и более выводами. Существует три вида приборов:

  • биполярные;
  • полевые;
  • биполярные транзисторы с изолированным затвором.

Бывает ещё составной транзистор. Он подразумевает электрическое объединение в одном корпусе нескольких приборов одного типа. Такие сборки называются парой Дарлингтона и Шиклаи, также имеют три вывода.

Биполярное устройство

Разделяются по своему типу. Выпускаются как электронного, так и дырочного типа проводимости. В своей конструкции используют n-p или p-n переход. Дырочного типа транзисторы состоят из двух крайних областей p проводимости, и средней n проводимости. Электронного типа наоборот. Средняя зона называется базой, а примыкающие к ней области коллектором и эмиттером. Каждая зона имеет свой вывод.

Промежуток между граничащими переходами очень мал, не превышает микрометры. При этом содержание примесей в базе меньше, чем их количество в других зонах прибора. Графически биполярный прибор обозначается для PNP стрелкой внутрь, а NPN стрелкой наружу, что показывает направление тока.

Перед тем как проверить биполярный транзистор мультиметром, нужно понимать, какие физические процессы происходят в приборе. Основа работы устройства лежит в способности p-n перехода пропускать ток в одном направлении. При подаче питания на одном переходе возникает прямое напряжение, а на другом обратное. Область перехода с прямым напряжением имеет малое сопротивление, а с обратным — большое.

Принцип работы заключается в том, что прямой сигнал влияет на токи эмиттера и коллектора. При увеличении величины прямого сигнала возрастает ток в области прямого подключения. Носители заряда перемещаются в зону базы, что приводит к увеличению тока и в обратной области подключения. Возникает объёмный заряд и электрическое поле, способствующее втягиванию в зону обратного подключения заряда другого знака. В базе происходит частичное уничтожение зарядов противоположного знака, процесс рекомбинации. Благодаря чему и возникает ток базы.

Эмиттером называется область прибора, служащая для передачи носителей заряда в базу. Коллектором называют зону, предназначенную для извлечения носителей заряда из базы. А база — это область для передачи эмиттером противоположной величины заряда. Основной характеристикой прибора является вольт-амперная характеристика. На схеме элемент обозначается латинскими буквами VT или Q.

Полевой прибор

Полевые транзисторы были изобретены в 1952 году. Основное их достоинство в высоком входном сопротивлении по сравнению с биполярными приборами. Такие элементы часто называются униполярными или мосфетами. Разделяют их по способу управления, на транзисторы с управляющим p-n переходом и с изолированным затвором.

Полевой транзистор выпускается с тремя выводами, один из них управляющий, называемый затвор. Другой исток, соответствующий эмиттерному выводу в биполярном приборе, и третий сток, вывод с которого снимается сигнал. В каждом типе устройства есть транзисторы с n-каналом и p-каналом.

Работа прибора с управляющим каналом, например, n-типа, основана на следующем принципе. Источник питания, подключённый к прибору, создаёт на его переходе обратное напряжение. Если уровень входного сигнала изменяется, то изменяется и обратное напряжение. Это приводит к тому, что меняется площадь, через которую протекают основные носители заряда. Такая площадь называется каналом. Полевые транзисторы изготавливаются методом сплавления или диффузией.

Мосфет с изолированным затвором представляет собой металлический канал, отделённый от полупроводникового слоя диэлектриком. Общепринятое название прибора — MOSFET (Metal-Oxide-Semiconductor-Field-Effect-Transistor).

Основанием элемента служит пластинка из кремния с дырочной электропроводностью. В ней создаются области с электронной проводимостью, соответственно образующие исток и сток. Такой мосфет работает в режиме обеднения или обогащения. В первом случае на затвор подаётся напряжение относительно истока отрицательного значения, из канала выдавливаются электроны, и ток истока уменьшается. Во втором режиме, наоборот, ток увеличивается из-за втягивания новых носителей заряда.

Транзистор с индуцированным каналом, открывается при возникновении разности потенциалов между затвором и истоком. Для полевика с p-каналом к затвору прикладывается отрицательное напряжение, а с n-каналом положительное. Особенность мощных транзисторов состоит в том, что вывод истока соединяется с корпусом прибора. При этом соединяется база с эмиттером. Такое соединение образует диод, который в закрытом состоянии не влияет на работу прибора.

Биполярный тип с изолированным затвором

Устройства такого типа называются IGBT (Insulated Gate Bipolar Transistor). Это сложный прибор, в котором, например, полевой n-канальный транзистор управляется биполярным устройством типа PNP.

К эмиттеру биполярного транзистора подключается коллектор мосфета. Если на затвор подаётся напряжение положительной величины, то между эмиттером и базой транзистора возникает проводящий канал. В результате транзистор IGBT отпирается, падение напряжения на PN переходе уменьшается. Когда значение напряжения увеличивается, то пропорционально увеличивается и ток канала в базе биполярного прибора, а падение напряжения на IGBT транзисторе уменьшается. Если полевой транзистор заперт, то и ток биполярного прибора будет почти нулевым.

Как пользоваться цифровым мультиметром

Для того чтобы провести измерения, тестер подключается набором проводов к измеряемому элементу. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Порядок измерения электронным мультиметром в общем виде можно представить в виде следующих действий:

  1. Включить устройство, нажав на кнопку ON/OFF.
  2. Вставить штекера проводов в соответствующие гнёзда на панели. COM — общее гнездо для подключения щупа. V/Ω — положительное гнездо для подключения щупа.
  3. Поворотный выключатель установить в положение диодной прозвонки «o)))».
  4. Прижать измерительные щупы к выводам прибора.
  5. Снять показания с экрана.

Кроме метода прозвонки, если позволяет тестер, можно провести измерения полупроводникового элемента установив переключатель в положение hFE. В таком случае провода и щупы не понадобятся. Но этот метод подходит только для биполярных приборов.

Проверка биполярного прибора тестером

Проверку прибора можно осуществить двумя способами. Для этого в тестере используется режим прозвонки или специально предназначенный режим проверки биполярных транзисторов.

На начальном этапе выясняется тип проводимости элемента. Для этого можно воспользоваться справочником или вычислить путём прозвонки. База вычисляется методом перебора. Щуп с общего вывода тестера подключается к одному из выводов транзистора, а щуп со второго вывода по очереди прикасается к двум оставшимся ножкам радиоэлемента. При этом смотрится какую величину сопротивления показывает тестер.

Необходимо найти такое положение, чтоб величина значения сопротивления между выводами составляла бесконечность. На цифровом тестере в режиме прозвонки будет гореть единица. Если такое положение не найдено, следует зафиксировать щуп второго вывода, а щупом с общего выхода осуществлять перебор.

Когда требуемая комбинация будет достигнута, то вывод, по отношению которого измеряется сопротивление, будет базой. Для вычисления выводов коллектора и эмиттера понадобится: в случае pnp транзистора на вывод базы — подать отрицательное напряжение, а для npn — положительное. Сопротивление перехода эмиттер — база будет немного больше, чем база-коллектор.

Например, исследуя биполярный низкочастотный транзистор NPN типа MJE13003, который имеет последовательность выводов база, коллектор, эмиттер, понадобится:

  1. Переключить мультиметр в режим прозвонки.
  2. Стать положительным щупом на базу прибора.
  3. Вторым концом прикоснуться к коллектору прибора, сопротивление должно быть около 800 Ом.
  4. Второй конец переставить на эмиттер прибора, сопротивление должно составить 820 Ом.
  5. Поменять полярность. На базу стать отрицательным щупом, а к коллектору и эмиттеру прикоснуться поочерёдно вторым концом. Сопротивление должно быть бесконечным.

Если во время проверки все пункты выполняются верно, то транзистор исправен. В ином случае, при возникновении короткого замыкания между любыми переходами, или обрыва в обратном включении, делается вывод о неисправности транзистора. Проверка прибора обратной проводимости проводится аналогичным образом, лишь меняется полярность приложенных щупов. Таким способом можно проверить транзистор мультиметром, не выпаивая его, так и сняв с платы.

Второй способ измерения при использовании современного мультиметра, позволит не только проверить исправность полупроводникового прибора, но и определить коэффициент усиления h31. В зависимости от типа и вида, ножки транзистора совмещаются с соответствующими надписями на гнезде, обозначенном также hFE. При включении прибора на экране появится цифра, обозначающая коэффициент усиления транзистора. Если цифра определяется равной нулю, то такой транзистор работать не будет, или же неправильно определена его проводимость.

Определение целостности полевого радиоэлемента

Такой тип электронного прибора не получится проверить без выпайки из схемы. Способ проверки как для n-канального, так и для p-канального, а также IGBT вида, одинакова. Разница лишь в полярности, прикладываемой к выводам. Например, исправность F3NK80Z n-канального прибора выясняется по следующему алгоритму:

  1. Мультиметр переключается в режим прозвонки.
  2. Щуп общего провода прикасается к стоку прибора, а положительный — к истоку.
  3. Щуп переставляется с истока на затвор. Переход в транзисторе откроется.
  4. Возвращаем щуп на исток. Значение сопротивления должно быть маленьким, прибор, если у него есть звуковая прозвонка, запищит.
  5. Для закрытия прибора щуп общего провода соединяется с затвором, при этом положительный щуп с истока не снимается.
  6. Устанавливается положения щупов согласно первому пункту.

Для проверки p-типа проводимости последовательность операций остаётся такой же, за исключением полярности щупов, которая меняется на обратную.

Для мощных полевых приборов может случиться так, что напряжения тестера не хватит для его открытия. Так как прозвонить такой полевой транзистор мультиметром не удастся, понадобиться применить дополнительное питание. В таком случае в разрыв через сопротивление 1–2 кОм подаётся постоянное напряжение равное 12 вольт.

Существуют такие радиоэлементы, например, КТ117а, имеющие две базы. Их относят к однопереходным приборам. В современных устройствах они не получил широкого применения, но порой встречаются. У них нет коллектора.

Такие транзисторы тестером проверяются только на отсутствие короткого замыкания между выводами. Убедиться в его работе можно воспользовавшись схемой генератора.

Тестирование составного полупроводника

Такой элемент по своей конструкции напоминает микросхему. Так как проверить микросхему на работоспособность мультиметром практически невозможно, так нельзя и проверить составной прибор, используя только тестер. Для тестирования понадобится собрать несложную схему.

В ней применяется источник постоянного напряжения 10−14 вольт. Нагрузкой цепи служит лампочка. В качестве резистора используется элемент мощностью 0,25 Вт. Его сопротивление рассчитывается по формуле h31*U/I, где:

  • h31— коэффициент усиления;
  • U — напряжение источника питания;
  • I — ток нагрузки.

Для проверки на базу подаётся положительный сигнал от источника питания. Лампочка светится. При смене полярности лампочка гаснет. Такое поведение говорит о работоспособности прибора.

Таким образом, узнав, как прозвонить транзистор мультиметром, можно легко вычислить неисправный элемент в схеме, даже его не выпаивая.

Как проверить транзистор мультиметром.

01 Окт 2012г | Раздел: Радио для дома

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h31э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.

Мы знаем, что транзистор имеет два p-n перехода, причем каждый переход можно представить в виде диода (полупроводника). Поэтому можно утверждать, что транзистор — это два диода включенных встречно, а точка их соединения будет являться «базой».

Отсюда получается, что один диод образован выводами, например, базы и коллектора, а другой диод выводами базы и эмиттера. Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто.

Начнем с транзисторов структуры (проводимость) p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p, а если от базы, значит это транзистор структуры n-p-n. Смотрите рисунок выше.

Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение (минус). Мультиметр переводим в режим измерения сопротивлений на предел «2000», можно в режиме «прозвонка» — не критично.

Минусовым щупом (черного цвета) садимся на вывод базы, а плюсовым (красного цвета) поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах 500 – 1200 Ом.

Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов.
Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах.

В данном случае на индикаторе высветилась «1», означающая, что для предела измерения «2000» величина сопротивления велика, и составляет более 2000 Ом. А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен.

Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы.

Конечно, встречаются схемы, где p-n переходы транзистора сильно зашунтированы низкоомными резисторами. Но это редкость. Если при измерении будет видно, что прямое и обратное сопротивление коллекторного или эмиттерного переходов слишком мало, тогда придется выпаять вывод базы.

Исправность транзисторов структуры n-p-n проверяется так же, только уже к базе подключается плюсовой щуп мультиметра.

Мы рассмотрели, как проверить исправный транзистор. А как понять, что транзистор неисправный?
Здесь тоже все просто. Если прямое и обратное сопротивление одного из p-n переходов бесконечно велико, т.е. на пределе измерения «2000» и выше мультиметр показывает «1», значит, этот переход находится в обрыве, и транзистор однозначно неисправен.

Вторая распространенная неисправность транзистора – это когда прямое и обратное сопротивления одного из p-n переходов равны нулю или около того. Это говорит о том, что переход пробит, и транзистор не годен.

И тут уважаемый читатель Вы меня спросите: — А где у этого транзистора находится база, коллектор и эмиттер. Я его вообще в первый раз вижу. И будете правы. А ведь действительно, где они? Как их определить? Значит, будем искать.

В первую очередь, нужно определить вывод базы.
Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр.

Между левым и средним выводами величина сопротивления составила «1», а между левым и правым мультиметр показал 816 Ом. На данном этапе это нам ничего не говорит. Идем дальше.
Плюсовым щупом садимся на средний вывод, а минусовым касаемся левого и правого.

Здесь результат измерения получился почти таким же, как и на рисунке выше. Между средним и левым величина сопротивления составила «1», а между средним и правым получилось 807 Ом. Тут опять ничего не ясно, поэтому идем дальше.

Теперь садимся плюсовым щупом на правый вывод, а минусовым касаемся среднего и левого выводов транзистора.

На рисунке видно, что величина сопротивления между правым-средним и правым-левым выводами одинаковая и составила бесконечность. То есть получается, что мы нашли и измерили обратное сопротивление обоих p-n переходов транзистора. В принципе, уже можно смело утверждать, что вывод базы найден. Он оказался правым. Но нам еще надо определить, где у транзистора коллектор и эмиттер. Для этого измеряем прямое сопротивление переходов. Минусовым щупом садимся на вывод базы, а плюсовым касаемся среднего и левого выводов.

Величина сопротивления на левой ножке транзистора составила 816 Ом – это эмиттер, а на средней 807 Ом – это коллектор.

Запомните! Величина сопротивления коллекторного перехода всегда будет меньше по отношению к эмиттерному. Т.е. вывод коллектора будет там, где сопротивление p-n перехода меньше, а эмиттера, где сопротивление p-n перехода больше.

Отсюда делаем вывод:

1. Транзистор структуры p-n-p;
2. Вывод базы находится с правой стороны;
3. Вывод коллектора в середине;
4. Вывод эмиттера – слева.

А если у Вас остались вопросы, то можно дополнительно посмотреть мой видеоролик о проверке обычных транзисторов мультиметром.

Ну и напоследок надо сказать, что транзисторы бывают малой, средней мощности и мощные. Так вот, у транзисторов средней мощности и мощных, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Такие транзисторы устанавливаются на специальные радиаторы, предназначенные для отвода тепла от корпуса транзистора.

Зная расположение коллектора, базу и эмиттер определить будет легко.
Удачи!

Как проверить транзистор мультиметром

Если под рукой нет документации на биполярный транзистор, то мультиметр позволяет определить некоторые параметры и выводы транзистора. Поэтому рассмотрим, как проверить транзистор мультиметром.

Принципиально различают два вида биполярных транзисторов: npn и pnp структуры. Принцип работы их аналогичен. Отличие заключается лишь в полярности подключения источника питания и других полярных радиодеталей: электролитических конденсаторов, диодов, светодиодов и т.п.

Упрощенно любой биполярный транзистор можно представить в виде двух последовательно и встречно соединенных диодов, поэтому рекомендую изначально ознакомиться с тем, как проверить диод. Однако следует понимать, что если взять и соединить таким образом два диода, то транзистор не получится. Но в данном случае мы можем допустить такое упрощение.

Место соединения двух условных диодов называется базой. А два оставшихся вывода, соответственно будут эмиттер и коллектор. Теперь рассмотрим, как проверить транзистор мультиметром и определить его выводы.

Проще всего определить базу. С нее и начнем. Если относительно одного вывода ток будет протекать в сторону других выводов, то это и есть база. Когда на базе находится положительный щуп, то значит, то биполярный транзистор имеет npn структуру. В противоположном случае – pnp структуру.

Когда база определена, осталось узнать, какой из выводов является эмиттером, а какой коллектором. Для этого следует выполнить «прозвонку» выводов между базой и другими выводами и сравнить показания двух падений напряжений. Большее значение соответствует эмиттеру, а меньшее – коллектору.

Как проверить транзистор мультиметром наверняка

У современных биполярных транзисторов эта разница выражена не очень явно и бывает, что мультиметр показывает одинаковые значения. Поэтому с целью однозначного определения выводов можно воспользоваться функцией измерения коэффициента усиления биполярного транзистора по току. Для этого переключатель устанавливается на отметке hFE. Этому режиму соответствует специальный режим на передней части корпуса. Он имеет 8 отверстий: 4 для pnp структуры и 4 для npn структуры. Отверстия для эмиттера дублируются, поскольку транзисторы могут иметь разное расположение выводов относительно корпуса. Поэтому такой подход позволяет определить коэффициент усиления по току транзистора с любой распиновкой.

Структуру транзистора ранее мы уже научились определять «прозвонкой». С базой тоже проблем нет. Осталось убедиться в правильности соответствия коллектора и эмиттера. Вставляем полупроводниковый прибор в нужные отверстия. Если на дисплее отображается число в среднем от 30 и выше, то коллектор с эмиттером определены верно, а данное число показывает коэффициент усиления по току. В противном случае нужно поменять местами два вывода.

Я надеюсь статья стала полезной и Вы нашли ответ на вопрос, как проверить транзистор мультиметром. Более подробно с работой мультиметра можно ознакомиться, перейдя по ссылке.

Как проверить электрические компоненты с помощью мультиметра

При работе с электрическими компонентами или в электрической среде поиск и устранение неисправностей и тестирование устройств для оценки их состояния жизненно важны для поддержания безопасного и эффективного рабочего места. Мультиметры - один из наиболее распространенных инструментов, используемых для проверки электрических компонентов, и он жизненно важен для любого набора инструментов. И аналоговые, и цифровые мультиметры могут дать вам самые разные показания; В этом руководстве мы рассмотрим основные инструкции по тестированию электрических компонентов с помощью цифрового мультиметра.

Здесь мы расскажем обо всем, что вам нужно знать об использовании мультиметра, а также о безопасном тестировании и поиске и устранении неисправностей на станках ESD, а также в электрической лаборатории или окружающей среде, где размещена электроника.

Что такое мультиметр?

Мультиметр - это инструмент, используемый для измерения нескольких функций электрического компонента с целью оценки его состояния. Мультиметры используются для устранения неисправностей электроники, определяя, где проблемы с подключением могут лежать в данной электронике, и диагностируя тип проблемы - или, по крайней мере, указывая технику, каким должен быть их следующий шаг.Среди различных функций мультиметры чаще всего используются для проверки целостности цепи, сопротивления и напряжения:

Непрерывность

Проверка целостности выполняется, чтобы определить, соединены ли два элемента электрически, позволяя электрическому току течь от одного к другому. При проверке целостности вы помещаете щупы мультиметра по обе стороны от компонента. Если результирующее значение равно «0» или около него, компонент является непрерывным. Значение «1» или «разомкнутый контур» указывает на то, что компонент не является непрерывным и не позволяет электричеству проходить через него.

Сопротивление

Испытание сопротивления выполняется, чтобы определить, сколько тока теряется во время его прохождения через электрический компонент. Различные детали и компоненты имеют разную прочность, поэтому, прежде чем тестировать деталь, вам необходимо знать, какое сопротивление должно иметь . Перед проверкой сопротивления всегда отключайте любое устройство или компонент от источника энергии. Как и при измерении целостности цепи, проверка сопротивления включает размещение щупов мультиметра по обе стороны от компонента, чтобы получить показания.

Напряжение

Испытание напряжением выполняется для оценки силы электрического тока. Как и при проверке сопротивления, проверка напряжения требует, чтобы вы заранее знали ожидаемый диапазон напряжения, чтобы правильно настроить мультиметр и узнать, указывает ли показание на проблему или нет. Процесс тестирования напряжения аналогичен другим тестам мультиметра, но отдельные мультиметры могут поставляться с конкретными инструкциями.

Использование мультиметра

Мультиметры

позволяют легко автоматически проверять состояние различных электрических компонентов, но вам нужно научиться правильно настраивать и использовать мультиметр для получения наиболее точных показаний.Сначала определите, какой тип теста вы выполняете, и выберите соответствующую настройку. Если вы проверяете сопротивление, вам нужно будет выбрать настройку Ом, тогда как вам нужно будет выбрать либо переменный, либо постоянный ток, если вы измеряете напряжение.

При использовании мультиметра наиболее важным шагом, о котором следует помнить, является выбор напряжения или диапазона, который будет на выше , чем ожидаемое значение компонента, который вы планируете тестировать. Это обеспечит точность показаний и поможет сохранить инструменты и оборудование в безопасности.Наконец, перед разборкой всегда отключайте любое устройство, которое вы планируете тестировать или устранять неполадки, от источника питания.

Проверка электрических компонентов

Электрические устройства могут выйти из строя или выйти из строя в огромном количестве мест, поэтому иногда бывает трудно найти источник проблемы. С помощью таких инструментов, как мультиметр, вы можете тестировать отдельные компоненты устройства, помогая точно определить проблему, тестировать компоненты перед использованием, выполнять плановое тестирование и ремонт и многое другое.

Аккумулятор

Перед заменой компонентов или капитальным ремонтом устройства первый шаг, который делают большинство технических специалистов, - это проверить аккумулятор устройства. Используя мультиметр для проверки напряжения аккумулятора, вы можете определить, полностью ли он заряжен, нуждается в подзарядке, перегорел, вот-вот перегорит и т. Д. Проверяя аккумулятор на его напряжение, вы можете исключить определенные проблемы с электричеством, отслеживать, когда батареи нуждаются в замене, и обеспечивать правильное питание ваших устройств.

Кабели и провода

Кабели и провода должны быть протестированы перед использованием или добавлением к устройству, но также могут быть протестированы после того, как они уже были установлены. Кабели проверяются на непрерывность, оценивая их способность передавать электрический заряд и переносить его из одного места в другое.

Конденсаторы и индукторы

Первый шаг при проверке конденсатора или катушки индуктивности - убедиться, что устройство разряжено. Настройте мультиметр на измерение сопротивления и подключите щупы к клеммам.Если счетчик показывает «открытая линия», прибор находится в хорошем состоянии. Если изменений нет и на глюкометре нет показаний, прибор неисправен.

Диоды

Отключите диод от источника питания и убедитесь, что он разряжен. Установите мультиметр в режим «проверка диодов» и подключите щупы измерителя к выводам диодов. Протестируйте и запишите чтение. Затем переверните тестовые щупы и повторите тест, также отметив это показание.

Если первое показание показывает 0,5 В - 0,8 В (кремний) или 0.2В - 0,3В (германий), диод в хорошем состоянии. Если обратный тест показывает OL (разомкнутая линия), значит, диод находится в хорошем состоянии. Если показания показывают OL в обоих направлениях, диод не работает. Если измеритель показывает значение около 0,4 В в обоих направлениях, диод короткий и его необходимо заменить.

Предохранитель

Подключите щупы мультиметра к предохранителю и установите измеритель в режим «сопротивления». Если показание показывает 0, предохранитель исправен.Если показание показывает «бесконечно», это указывает на проблему и, возможно, необходимо заменить предохранитель.

Светодиоды

Сначала отключите светодиод от источника питания. Установите мультиметр в режим «проверка диодов» и подключите щупы к клемме светодиода. Если светодиод светится, он в хорошем состоянии - любой другой результат указывает на неисправность или отсутствие заряда.

Реле

Установите мультиметр на «целостность», затем подсоедините щупы измерителя к клеммам катушки реле.Если мультиметр издает звук или показывает непрерывность, катушка в хорошем состоянии. Если счетчик не показывает изменений или не показывает целостность цепи, реле повреждено и требует замены.

Резисторы

Установите мультиметр на «сопротивление», затем присоедините щупы измерителя к обоим концам резистора. Если счетчик показывает точное значение сопротивления fo с допуском в процентах, резистор в хорошем состоянии. Если счетчик показывает «бесконечность», это может быть дефект или резистор сломан и его необходимо заменить.

Переключатели и кнопки

Установите переключатель или кнопку в положение ВКЛ. Установите мультиметр на «сопротивление», затем подсоедините щупы измерителя к обоим выводам переключателя или кнопки. Этот тест должен дать показание «0». Затем нажмите кнопку или поверните переключатель, чтобы перевести его в положение «ВЫКЛ.», Затем повторите проверку. Этот тест должен дать значение «бесконечное».

Если оба теста дают показание 0 или оба теста дают бесконечное значение, переключатель или кнопка неисправны и нуждаются в замене.

Транзисторы

Используя мультиметр, вы можете проверить базу, коллектор и эмиттер транзистора. Ознакомьтесь с этим руководством, чтобы получить полное описание каждого из этих тестов.

Электродиссипативные верстаки

Статическое электричество - это электричество, которое может прыгать между объектами / поверхностями, накапливаться и вызывать статический разряд - может сильно мешать работе с электрическими компонентами. Статическое электричество может быть разрушительным и опасным как для электрических компонентов, так и для чувствительных электронных устройств, а также может приводить к искажению или формированию ложных результатов при измерениях с помощью мультиметра.Чтобы обеспечить точность результатов и защитить чувствительную электронику от внезапного статического удара, оснастите свою лабораторию, исследовательский центр или производственное предприятие рабочими столами, рассеивающими статическое электричество.

Материалы, рассеивающие статическое электричество, специально разработаны для создания безопасной контролируемой среды, в которой статическое электричество может быть заземлено и нейтрализовано, предотвращая его передачу на другие объекты, такие как чувствительная электроника. Материалы, рассеивающие статическое электричество, снижают риски, связанные со статическим электричеством, тремя простыми способами.

Во-первых, эти материалы классифицируются как «антистатические», что означает, что они уменьшают возникновение статического электричества и являются полустойкими к его накоплению. Затем материалы, рассеивающие электростатический заряд, создают путь, по которому статическая энергия может перемещаться медленно и контролируемым образом. Наконец, материалы, рассеивающие электростатический заряд, заземляют энергию, нейтрализуя ее.

В OnePointe Solutions мы предлагаем индивидуальные рабочие столы, изготовленные из высококачественного ламината ESD, который помогает создать безопасную среду тестирования.Наши рабочие места ESD не только рассеивают электростатический заряд, но и обладают широким набором функций, которые позволяют создавать полностью оптимизированные рабочие места. Оснастите свой ESD-совместимой электроникой, модульными стеллажами, регулируемыми функциями и множеством других настраиваемых функций. Сотрудничайте с командой дизайнеров OnePointe Solutions, чтобы настроить ваше предприятие в соответствии с вашими конкретными потребностями, и воспользуйтесь преимуществами нашего многолетнего опыта разработки качественной мебели для исследовательских, производственных, образовательных и опытно-конструкторских центров по всей стране.

Нужна помощь в создании лаборатории ESD?

Позвоните нам по телефону (866) 222-7494, чтобы поговорить со специалистом по дизайну сегодня!

Дизайн печатной платы

- рекомендуемый способ проверить, не сгорел ли транзистор, без сжигания других частей печатной платы

Вам нужно снять транзистор с платы и выполнить следующие действия (для транзистора NPN):

Шаг 1: (от базы к эмиттеру)

Подсоедините плюсовой провод мультиметра к ОСНОВАНИЮ (B) транзистор.Подсоедините отрицательный провод измерителя к ЭМИТТЕРА (E) транзистор. Для исправного NPN-транзистора измеритель должен показывать падение напряжения от 0,45 В до 0,9 В. Если вы тестируете PNP транзистор, вы должны увидеть «OL» (Over Limit).

Шаг 2: (от базы к коллекционеру)

Оставьте положительный провод на ОСНОВАНИИ (B) и поместите отрицательный провод. КОЛЛЕКТОРУ ©.

Для исправного NPN-транзистора измеритель должен показывать падение напряжения. от 0,45 В до 0,9 В. Если вы тестируете транзистор PNP, вам следует см. «OL» (Превышение лимита).

Шаг 3: (от эмиттера к базе)

Подсоедините плюсовой провод мультиметра к ЭМИТТЕРУ (E). транзистора. Подсоедините отрицательный провод измерителя к ОСНОВАНИЮ (B) транзистор.

Для исправного NPN-транзистора вы должны увидеть «OL» (Превышение предела). проверяете транзистор PNP, счетчик должен показывать падение напряжения от 0,45 В до 0,9 В.

Шаг 4: (от коллектора к базе)

Подсоедините плюсовой провод мультиметра к КОЛЛЕКТОРУ (С). транзистора.Подсоедините отрицательный провод измерителя к ОСНОВАНИЮ (B) транзистор.

Для исправного NPN-транзистора вы должны увидеть «OL» (Превышение предела). проверяете транзистор PNP, счетчик должен показывать падение напряжения от 0,45 В до 0,9 В.

Шаг 5: (от коллектора к эмиттеру)

Подсоедините положительный провод измерителя к КОЛЛЕКТОРУ (С), а отрицательный провод измерителя к ЭМИТТЕРУ (E) - хороший транзистор NPN или PNP будет читать «OL» / Превышение лимита на счетчике. Поменяйте местами выводы (положительный на эмиттер и Отрицательный к коллектору) - И снова хороший транзистор NPN или PNP следует читать «OL».

Источник: https://vetco.net/blog/test-a-transistor-with-a-multimeter/2017-05-04-12-25-37-07

Как определить конфигурацию контактов биполярного транзистора

Как определить коллектор, базу и эмиттер биполярного транзистора.

Введение

Это практическое руководство, которое поможет вам определить полярность и конфигурацию контактов любого небольшого биполярного транзистора. Здесь есть элемент проб и ошибок.Но поскольку мы имеем дело с ограниченным числом переменных, задача не слишком сложная. Выводов всего три - коллектор - база - и эмиттер. Если в вашем измерителе есть тестер транзисторов - вы можете просто попробовать все шесть возможных конфигураций контактов - в обеих полярностях.

Сравнение транзисторов NPN и PNP

Маленькие биполярные транзисторы делятся на две группы - NPN и PNP. Эмиттер NPN-транзистора подключен к отрицательной линии или к ней.И его коллектор подключен к положительной линии или к ней. Транзистор NPN включается - когда ток течет НА его базовый вывод. И он отключается, когда этот базовый ток прекращается. Маленькая стрелка в символе указывает направление базового тока.

По сравнению с транзисторами NPN - транзисторы PNP соединены в перевернутом виде - и работают задом наперед. Коллектор транзистора PNP подключен к отрицательной линии или к ней. И его эмиттер подключен к положительной линии или к ней.Транзистор PNP включается, когда ток течет ИЗ его базового вывода. И он отключается, когда этот базовый ток прекращается. Маленькая стрелка в символе указывает направление базового тока.

Определение полярности транзистора

Если у вас есть измеритель с подвижной катушкой или ваш цифровой измеритель имеет тестер диодов, вы должны начать с определения полярности транзистора. Поскольку мы собираемся использовать измеритель для определения полярности транзистора, полярность выводов измерителя имеет решающее значение.Перед тем как начать - убедитесь, что ваши лиды подключены правильно. Затем начните с поиска коллекторных и эмиттерных диодов. Эти диоды будут проводить - когда красный провод измерителя подключен к клемме «P».

Когда вы определили полярность транзистора и его базовый вывод, одна из следующих небольших схем поможет вам идентифицировать коллектор и эмиттер. Соберите схему на своей макетной плате. И воткните свой транзистор. Вы уже знаете, куда должен идти базовый штифт.Используйте метод проб и ошибок, чтобы расположить два других контакта. Если светодиод светится - даже тускло - коллектор и эмиттер подключены неправильно. Если коллектор и эмиттер подключены правильно - светодиод не загорится.

Далее - смочите кончик пальца кончиком языка. И влажным кончиком пальца присоедините коллектор к основанию. Если ваш транзистор работает правильно и правильно подключен, влага будет обеспечивать достаточный базовый ток для включения транзистора.И светодиод загорится.

Если у вас нет измерителя с подвижной катушкой или тестера диодов.

Вы все еще можете использовать эти две схемы для определения полярности транзистора и конфигурации его контактов. Просто воспользуйтесь описанной выше техникой «Тестер транзисторов». Попробуйте все шесть возможных конфигураций контактов. Первые три наиболее вероятны. Когда можно зажечь светодиод влажным кончиком пальца - транзистор подключен правильно.

Цифровой мультиметр с диапазоном измерения 3-1 / 2 разряда 19 с тестом транзисторов

Цифровой мультиметр диапазона 3-1 / 2 разряда 19 с тестом транзистора

Этот цифровой мультиметр представляет собой компактный и легкий инструмент - выгодная сделка, если вам нужно что-то недорогое и надежное . Сердцем прибора является микросхема ICL7106 в сочетании с большим 3-1 / 2-разрядным, 7-сегментным, 0,5-дюймовым ЖК-дисплеем с максимальным показанием 1999 г. Включает батарею 9 В. Устройство может измерять постоянное напряжение (0,1 мВ - 1000 В). , ACV (0.1 В - 750 В), DCA (0,1 мА - 10 А), прямое падение напряжения на диоде (0,1 Ом - 2 МОм) и hFE для биполярных транзисторов PNP и NPN.

Характеристики измерений:


Измерение напряжения переменного тока
  • Подключите красный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
  • Установите поворотный переключатель в желаемое положение V ~.
  • Подключите измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее.

Измерение постоянного напряжения

  • Подключите красный измерительный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
  • Установите поворотный переключатель в желаемое положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в положение наивысшего диапазона, а затем уменьшайте его до получения удовлетворительного разрешения.
  • Подключите измерительные провода к источнику или нагрузке, которые измеряются. Считайте значение напряжения и полярность на ЖК-дисплее.

Измерение постоянного тока

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Для измерения токов от 200 мА до 10 А вставьте красный провод в гнездо «10 А» (без предохранителя).
  • Установите поворотный переключатель в желаемое положение.
  • Разомкните цепь, в которой необходимо измерить ток, и подсоедините измерительные провода. последовательно со схемой
  • Считайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.

Измерение сопротивления

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода в этом режиме положительная «+».
  • Установите поворотный переключатель в желаемое положение диапазона.
  • Подключите измерительные провода к измеряемому сопротивлению и считайте показания на ЖК-дисплее.
Примечание: Если измеряемый резистор подключен к цепи, отключите питание и разрядите все конденсаторы перед проведением измерений!

Тест транзисторов

Перед тем, как пытаться вставить транзисторы в гнездо для тестирования, всегда убедитесь, что измерительные провода отключены от любых измерительных цепей.Также нельзя подключать компоненты к гнезду hFE при измерении напряжения с помощью измерительных проводов!

  • Установите поворотный переключатель в положение «hFE».
  • Определите, является ли проверяемый транзистор типом NPN или PNP, и найдите выводы эмиттера, базы и коллектора.
  • Вставьте провода в соответствующие отверстия гнезда hFE на передней панели.
  • Мультиметр покажет приблизительное значение hFE при условии базового тока 10 мкА и Vce 3 В.

Проверка диодов

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода - положительный «+».
  • Установите поворотный переключатель в положение проверки диодов.
  • Подключите красный провод к аноду проверяемого диода, а черный провод к катоду диода.
  • Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении должна отображаться только цифра «1» для исправного диода.
  • Замена батареи и предохранителя

Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея старая и ее необходимо заменить. Ослабьте винты на задней крышке и откройте корпус. Замените разряженный аккумулятор на новый того же типа (9V 6F22 или NEDA 1604). Заменить предохранитель несложно, и его следует заменить аккумулятором того же номинала (F250mA / 250V).

Устройство имеет широкий диапазон рабочих температур: от -20 ° C до 75 ° C (от 32 ° F до 104 ° F) и температуру хранения: от -10 ° C до 50 ° C (от 10 ° F до 122 ° F) .Гарантированно сохраняется точность в следующих пределах в течение 1 года при использовании при 23 ° C ± 5 ° C и относительной влажности менее 75%: Напряжение переменного тока

Диапазон частот: от 45 Гц до 450 Гц. Отклик: средний отклик, откалиброванный в среднеквадратичном значении синусоидальной волны.
Диапазон Разрешение Точность
200 В 100 мВ ± 1,2% от показаний ± 10 цифр
750 В 1 В 1032 ± 1,2% от показаний
Примечание: некоторые модели имеют максимальное входное напряжение только 600 В переменного тока с защитой от перегрузки 600 В постоянного или среднеквадратичного переменного тока для всех диапазонов переменного напряжения.

Напряжение постоянного тока

901 901 ± 0.8% от показания ± 2 цифры
Диапазон Разрешение Точность
200 мВ 0,1 мВ ± 0,5% от показаний ± 2 цифры
2000%
2000% показание ± 2 цифры
20 В 10 мВ ± 0,5% показания ± 2 цифры
200 В 100 мВ ± 0,5% от показания ± 2 цифры
Входное сопротивление: 1MO
Максимальное входное напряжение: 1000 В постоянного тока или 750 В действующее значение (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратичное значение) Примечание: некоторые модели имеют максимальное входное напряжение постоянного тока только 600 В с защитой от перегрузки 250 В переменного тока для диапазона 200 мВ и 600 В постоянного или переменного тока для других диапазонов.

Постоянный ток

Защита от перегрузки: предохранитель F250mA 250V (диапазон 10A не используется!).

Диапазон Разрешение Точность
200 мкА 0.1 мкА ± 1,0% от показания ± 2 цифры
2000 мкА 1 мкА ± 1,0% от показания ± 2 цифры
20 мА 0,01 мА ± 1,0% от показания
200 мА 0,1 мА ± 1,5% от показаний ± 2 цифры
10A 10 мА ± 3,0% от показаний ± 2 цифры

Максимальное напряжение разомкнутой цепи

V
Защита от перегрузки: 250В действ.AC на всех диапазонах.

Диапазон Разрешение Точность
200O 0,1O ± 0,8% от показаний ± 3 цифры
2000O 1O 9016 1 от 2 до 9016%
20KO 10O ± 0,8% от показания ± 2 цифры
200KO 100O ± 0,8% от показания ± 2 цифры
2000KO 60161 1600% от показания ± 2 цифры

Другие характеристики

Диод прибл. испытательное напряжение 2,8 В при токе 1 мА. Защита от перегрузки в режиме проверки диодов составляет 250В RMS. AC.
Индикация выхода за пределы диапазона: цифра «1» на дисплее.
Размер: 126 × 70 × 25 мм
Вес: 170 г 901 901 901 Номер детали
Подробная информация о продукте
Бренд Parts Express
D 390-500
UPC 844632089091
Единица измерения Каждый
Вес 0.4

Как проверить транзистор с помощью цифрового мультиметра

Обновлено 23 ноября 2019 г.

Автор: S. Hussain Ather

Очень важно отслеживать компоненты электрической цепи. Вы можете узнать напряжение или ток, проходящие через резисторы и другие элементы схемы, чтобы убедиться, что они работают легко и безопасно. Для этих целей пригодятся различные инструменты, такие как мультиметры и омметры.

Для проверки диодов транзисторов вы можете внимательно следить за признаками неисправности транзисторов.Транзисторы используются в диодах, элементах схемы, которые пропускают электричество только в одном направлении. Они используются для усиления электрического тока до более высокого значения.

Они созданы путем помещения тонкого среза материала n-типа между двумя большими кусками материала p-типа или материала p-типа между двумя большими кусками n-типа. В этой установке материалы p-типа положительны из-за отсутствия электронов, а материалы n-типа отрицательны из-за избытка электронов.

Если вы заметили, что ваша схема не дает таких эффективных результатов, возможно, пришло время проверить транзистор. Тестирование может помочь вам выяснить, работает ли транзистор так хорошо, как могло бы быть. Вы бы использовали мультиметр, цифровое устройство, которое измеряет различные электрические свойства элементов схемы.

Процедура тестирования транзистора

Существует пять шагов для проверки транзистора в электрической цепи. Эти шаги включают подключение:

  1. базы к эмиттеру
  2. База к коллектору
  3. Эмиттер к базе
  4. Коллектор к базе
  5. Коллектор к эмиттеру

Для транзистора NPN с эмиттером заземлен с коллектором под напряжением, которым управляет база.Для конструкции PNP коллектор заземлен с эмиттером, находящимся под напряжением.

Эти методы тестирования показывают, закорочен или открыт транзистор для биполярных транзисторов. Транзистор может по-прежнему колебаться в своих характеристиках в определенном диапазоне только в результате того, как он был спроектирован.

Чтобы начать процедуру тестирования транзистора, удалите транзистор из самой схемы. Возьмите мультиметр и подключите положительный провод к базе транзистора. Затем подключите отрицательный вывод к эмиттеру транзистора.

На этом этапе проверьте показания мультиметра. Транзистор NPN, который функционирует должным образом, должен показывать падение напряжения от 0,45 до 0,9 вольт, а транзистор PNP должен показывать сообщение о превышении предела. Любые знаки на мультиметре, которые отличаются от этих значений, могут указывать на неисправность транзистора.

Затем подключите отрицательный вывод мультиметра к коллектору транзистора; это этап «от базы к коллекционеру». Как и в случае с предыдущим шагом, NPN-транзистор должен иметь падение напряжения между 0.45 и 0,9 вольт, в то время как PNP должно быть выше предела.

Переключение показаний

Для шага «эмиттер-база» подключите положительный вывод мультиметра к эмиттеру, а отрицательный - к базе. В этом случае показания следует поменять местами. Транзистор NPN должен показывать сообщение о превышении предела, а для PNP - падение напряжения между 0,45 и 0,9 вольт. Аналогичным образом, если положительный вывод подключен к коллектору, а отрицательный - к базе, вы должны увидеть те же результаты на мультиметре.

Для пятого и последнего шага подключите положительный провод к коллектору, а отрицательный - к эмиттеру. И в схемах PNP, и в NPN должны отображаться сообщения о превышении лимита. Поменяйте отведения друг с другом, и вы должны увидеть те же сообщения.

Также полезно определить, какой вывод соответствует какому в немаркированном транзисторе, глядя на сами падения напряжения и определяя, какие из них соответствуют каким.

Как проверить германиевый транзистор.Как проверить биполярный транзистор мультиметром

Давайте займемся теорией, немного подождем, чтобы сбежать. Портал ВашТехник вместе с заумными изречениями, рассчитанными на понимание профессионалами, предоставит метод пяти пальцев. Не слышала? Также как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать с помощью мультиметра. Рассмотрим стандартные гнезда hFE (поясняем, что это такое), способ замены цепи через соединение нескольких диодов.Расскажите, с чего начать. Разберемся, как проверить транзистор мультиметром, или ... Давайте, пожалуй, без "или". Давайте продолжим, чтобы твердо отличить МОП-транзистор от мопса, чтобы опровергнуть теорию.

Типы, классификация транзисторов

Избегайте изучения диких мест. Знайте простое правило: в биполярных транзисторах носители обоих знаков участвуют в создании выходного тока, в полевом. Определение мудрецов. Теперь поработайте пальцами:

  1. Полевые транзисторы - это начало.Когда «Битлз» вышли на сцену, полупроводники начали приходить на смену вакуумным триодам. Короче говоря, pnp-транзистор - это кристаллический слой, богатый положительными носителями (кремний, германий, примесная проводимость). Проводя уроки физики, учитель часто рассказывал, как V-валентный мышьяк сплавлял решетку кремния, образуя новый материал. Мы добавляем, что положительные p-области отгорожены узкой отрицательной (n-отрицательной). Как комок в горле. Узкий перешеек, называемый основанием, не позволяет электронам (в нашем случае, скорее, дыркам) течь в нужном направлении.На управляющем электроде появляется небольшой отрицательный заряд, коллекторные отверстия (верхняя p-область в традиционных электрических цепях) больше не могут сдерживаться, буквально разрываясь в сторону приложенного напряжения. Поскольку база тонкая, носители летят через перешеек, набирая скорость, достигая эмиттера (нижняя p-область), здесь они уносятся разностью потенциалов, создаваемой напряжением питания. Типичное школьное объяснение. Относительно небольшое напряжение управляющего электрода может регулировать скорость сильного потока дырок (положительных носителей), переносимого полем напряжения питания.На основе этой методики. Электроны движутся к дыркам, транзисторы называют биполярными.
  2. Полевые транзисторы снабжены каналом любого типа проводимости, разделяющим области истока и стока (см. Рисунок выше). Управляющий электрод называется затвором. Причем основной материал подложки, затвор, напротив канала, истока и стока. Следовательно, положительное напряжение (см. Рисунок) запрещает зарядку через транзистор. Кроме того, он будет отводить (в p-область) доступные электроны.Гораздо чаще используются полевые транзисторы в электронике. На рисунке затвор электрически соединен с кристаллом, структура называется управляющим p - n переходом. Бывает, что область изолирована от кристалла диэлектриком, который часто выполняет роль оксида. MOSFET-транзистор на чистой воде, по-русски - MOS.

Мультиметром в штатном режиме проверяются биполярные транзисторы. Если тестер поддерживает эту опцию, часто называемую hFE, на передней панели устанавливается круглый разъем, разделенный вертикальной полосой на две части, где 4 разъема обозначены следующим образом:

  1. B - основание (англ.База).
  2. С - коллектор (англ. Collector).
  3. Э - излучатель (англ. Emitter).

Имеются две розетки для излучателя, с учетом компоновки выводов корпуса. Основание может быть с края, посередине. Для удобства сделано. Нет разницы, в какой разъем вставлять ножку эмиттера биполярного транзистора. Несколько слов о том, как пользоваться.

Проверка биполярного транзистора мультиметром в штатном режиме

Для того, чтобы тестовое гнездо биполярного транзистора заработало (на замер) переводим тестер в режим hFE.Откуда пришли письма? h относится к категории параметров, описывающих квадруполь любого типа. Не важно знать, что подразумевается под этим понятием - просто поймите: существует целая группа h-параметров, среди которых есть одно важное лицо, занимающееся электроникой. Вызывается текущий коэффициент усиления с общим эмиттером. Обозначается буквой h31 (или строчной греческой буквой бета).

Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено (за границей, конечно), что F будет обозначать усиление прямого тока (усиление прямого тока), а E говорит, что измерение проводилось в схеме с общим эмиттером ( который используется в учебниках физики для иллюстрации принципов работы биполярных транзисторов).Схем включения много, каждая имеет свои преимущества, параметры можно охарактеризовать через h31 (некоторые другие упоминаются в справочниках). Считается, если усиление в норме, радиоэлемент на 100% исправен. Теперь читатели знают, как проверить транзистор pnp или транзистор npn.

х31 зависит от некоторых параметров, указанных в инструкции мультиметра. Напряжение питания 2,8 В, базовый ток 10 мА. Далее на графике берется техническая документация (паспорт) транзистора, остальное профессионал знает, как найти.При включении режима hFE подключите ножки биполярного транзистора к правильным гнездам, на дисплее появится текущее усиление устройства. Попробуйте сравнить справочные данные, внося поправку в режим измерения (при необходимости). Звучит сложно, просто сделай сам пару раз, добьешься результата.

Проверка транзисторов мультиметром: ненормальный режим

Допустим, есть сомнения в исправности полевого транзистора. Знаменитый русский вопрос в электронике присутствует.Начни думать ... м-да.

  • Полевой транзистор разблокируется или блокируется определенным знаком напряжения. Обсуждалось выше. Если помните, говорили, при циферблате на измерительных выводах тестера небольшое постоянное давление. Мы будем использовать в наших тестах. Хотя на транзисторе на плате сложно производить измерения, стоит убрать из привычной среды, как можно применять нестандартные методы. Оказывается, если на электрод подать напряжение разблокировки, за счет некоторой собственной емкости транзистора, область будет заряжаться, сохраняя приобретенные свойства.Допускается кольцевание электродов между истоком и стоком. Сопротивление порядка 0,5 кОм покажет: полевой транзистор исправен. Нужно укорачивать базу другими отводами, пропадет проводимость. Полевой транзистор закрыт и работает.
  • Транзисторы биполярные, поле с управляющим p-n переходом намного проще проверить. В первом случае применяется схема замены элементов с двумя диодами, включенными в противоположном направлении (или наоборот).Дадим напряжение разблокировки (p - плюс, n - минус), получив на измерителе сопротивления номинал 500 - 700 Ом. Вы также можете позвонить на слух. Недаром диод часто рисуют на шкале. Набор используется для проверки работоспособности. Напряжения достаточно, чтобы открыть p-n-переход.


Подготовка к тестированию транзистора

Время от времени возьмите составной транзистор руками. Внутри корпуса несколько ключей. Используется для экономии места при увеличении усиления (и в десятки, тысячи раз, если это была каскадная схема).Итак, транзистор Дарлингтона настроен. В корпус вшит защитный стабилитрон, защищающий переход эмиттер-база от перенапряжения. Тестирование идет в одну сторону:

  • Необходимо найти подробные технические характеристики транзистора (компонента). При нынешних масштабах компьютеризации проблем не будет. Даже если товар импортный. Обозначения на схемах понятные, сроки не сложные. Параметр hFE окрашен.
  • Далее проводится исследование, проводится анализ.Разбиваем схему на более простые составляющие. Если между переходами коллектор и эмиттер включен стабилитрон, логично начать проверку именно с него. В начальный момент транзистор заблокирован, ток мультиметра пойдет, минуя защитный каскад. В одном направлении стабилитрон выдаст сопротивление 500-700 Ом, в другом (если не пробивает) будет обрыв. Точно так же мы разбираем транзистор Дарлингтона, если у вас есть идея (обсуждалось выше).

В режиме набора номера будут отображаться. Говорят, что падение напряжения, по некоторым данным, номинальное сопротивление. Постараемся провести эксперименты, решив проблему. Назовите известный по величине сопротивления, заведомо исправный резистор. Если на экране отображается в омах, думать не о чем. В противном случае вы можете одновременно оценить ток (разделив отображаемый потенциал на номинал). Также нужно знать, пригодится в процессе тестирования.Перед началом работы рекомендуется внимательно осмотреть мультиметр. Выньте инструкцию из мусорного ведра, прочтите.

Людей интересует вопрос, можно ли проверить транзистор мультиметром без пайки. Очевидно, многое определяется схемой. Тестер просто подает напряжение, оценивает возникающие токи. На основе показаний рассчитывается коэффициент усиления, служащий критерием пригодности / бесполезности. Попробуйте проверить полевой транзистор мультиметром от процессора! Оставьте надежду на то, что все войдут сюда.Не всегда удается прозвонить полевой транзистор мультиметром.

Разделите биполярный транзистор на диоды

На рисунке, представленном в тексте, показана эквивалентная схема транзистора с двумя диодами. Рассмотрим усилительный элемент, представляющий собой сумму двух независимых более простых. Неусиленный, проявляющий нелинейные свойства (неоднородность прямого / обратного включения).

Силовые транзисторы силовых цепей бессильны открыть мизерный мультиметр.Поэтому для тестирования устройств используются специальные схемы. Невозможно проверить мультиметр на биполярных транзисторах напрямую.


Проверка условных диодов, замена транзистора

Несколько методик. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный зонд следует приложить к p-области. Тогда на дисплее мультиметра появится цифра меньше бесконечности. В обратном направлении результат будет нулевым. Мультиметр покажет паузу. Нормальный результат - наборный диод.

Если вы используете специальный режим, на экране отображается величина сопротивления в прямом направлении, разрыв (стандартно один в левом углу ЖК-экрана) в другом. Обратите внимание - на рисунке есть поясняющие надписи, куда наклонить зонд, получив открытый pn переход. В обратном направлении прибор показывает обрыв.

Содержимое:

В электронике и радиотехнике необходима не только правильная схема сборки, но и последующая проверка ее работоспособности.Можно проверить все устройство или его отдельные элементы. В связи с этим довольно часто возникает вопрос, как проверить транзистор мультиметром, не нарушая схемы. Существуют различные способы индивидуального применения к каждому типу элемента. Перед тем, как приступить к такому тестированию и тестированию, рекомендуется осмотреть устройство в целом и.

Основные типы транзисторов

Существует два основных типа транзисторов - биполярные и полевые. В первом случае выходной ток создается с участием носителей обоих знаков (дырок и электронов), а во втором - только одного.Определить неисправность каждого из них поможет циферблат транзисторного мультиметра.

Биполярные транзисторы по своей сути являются полупроводниковыми устройствами. Они оснащены тремя выводами и двумя pn-переходами. Принцип работы этих устройств предполагает использование положительных и отрицательных зарядов - дырок и электронов. Управление протекающими токами осуществляется с помощью специального управляющего тока. Эти устройства широко используются в электронных и радиосхемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов - «пп» и «пп».Кроме того, в конструкции есть два pn перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через полупроводниковые контакты без выпрямления. Средний слой считается базовым, который подключается к соответствующему выходу. Два слоя, расположенные по краям, также подключены к эмиттеру и коллектору. В электрических цепях стрелка используется для обозначения эмиттера, указывая направление тока, протекающего через транзистор.


В разных типах транзисторов дырки и электроны - носители электричества могут иметь свои функции.Самый распространенный вид р-рп из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижны, чем норы, а потому обладают повышенной активностью. Качественные улучшения устройств также связаны с площадью коллекторного перехода, которая значительно превышает площадь эмиттерного перехода.

Каждый биполярный транзистор имеет два pn перехода.Когда транзистор проверяется мультиметром, это позволяет проверить работоспособность устройств, отслеживая значения сопротивлений переходов при подключении к ним прямого и обратного напряжений. Для нормальной работы прибора pn на коллектор подается положительное напряжение, под действием которого размыкается базовый переход. После возникновения базового тока появляется коллекторный ток. Когда в базе появляется отрицательное напряжение, транзистор закрывается и ток прекращается.


Основной переход в pnp-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок к закрытию транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно тестировать тестер биполярных транзисторов.

Есть электронные устройства, в которых все процессы управляются действием. электрическое поле, направленное перпендикулярно току.Эти устройства называются полевыми или униполярными транзисторами. Основными элементами являются три контакта - исток, сток и затвор. Конструкция полевого транзистора дополнена проводящим слоем, играющим роль канала, по которому протекает электрический ток.

Эти устройства представлены модификациями типа «р» или «р». Каналы могут быть расположены вертикально или горизонтально, а их конфигурация может быть трехмерной или подповерхностной. Последний вариант также делится на инверсионные слои, содержащие обогащенный и обедненный.Формирование всех каналов происходит под действием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, которая включает металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Проверка биполярного транзистора мультиметром

Проверка работоспособности биполярного транзистора может быть выполнена с помощью цифрового мультиметра. Этот прибор измеряет постоянный и переменный ток, а также напряжение и сопротивление. Перед началом измерений прибор необходимо правильно настроить.Это позволит более эффективно решить вопрос, как проверить мультиметром биполярный транзистор без пайки.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе отображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, прибор переходит в режим проверки полупроводников, и на дисплее должна отображаться единица измерения. Клеммы прибора подключаются так же, как в режиме измерения сопротивления.Черный провод подключен к COM-порту, а красный провод подключен к выходу, который измеряет сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия производятся в режиме измерения сопротивления, установленном на максимум. Перед началом работы аккумулятор мультиметра необходимо зарядить. Кроме того, нужно проверить исправность зондов. Для этого их наконечники соединяются между собой.Писк прибора и нули на дисплее указывают на то, что датчики работают.

Биполярный транзистор проверяется мультиметром в следующем порядке:

  • Прежде всего нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Для определения базы черный зонд подключается к первому электроду, который якобы считается базовым электродом.Другой красный зонд поочередно подключается сначала ко второму, а затем к третьему электроду. Щупы меняются местами, пока устройство не обнаружит падение напряжения. После этого биполярный транзистор окончательно проверяется мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяют с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление эмиттерного перехода выше, чем у коллектора.
  • Определение p-перехода «база-коллектор»: красный зонд подключается к базе, а черный - к коллектору.Это соединение работает в диодном режиме и пропускает ток только в одном направлении.
  • Определение pn-перехода «база-эмиттер»: красный зонд остается подключенным к базе, а черный зонд должен быть подключен к эмиттеру. Как и в предыдущем случае, при таком подключении ток проходит только при прямом включении питания. Это подтверждается проверкой мультиметром npn-транзистора.
  • Определение pn-перехода «эмиттер-коллектор»: в случае исправности этого перехода сопротивление в этой области будет стремиться к бесконечности.На это указывает единица измерения, отображаемая на дисплее.
  • Мультиметр подключается к каждой паре контактов в двух направлениях. Т.е. Тип транзисторов ppr проверяется подключением обратно к измерительным проводам. В этом случае к базе подключается черный щуп. После измерений результаты сравниваются между собой.
  • После проверки pnp-транзистора с помощью мультиметра рабочие характеристики биполярного транзистора подтверждаются, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при измерении обратной полярности - сопротивление.Этот тест не требует полива детали из общей доски.

Многие пытаются решить проблему, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Это не рекомендуется, так как элемент с большой вероятностью может выйти из строя.

Функциональная проверка полевого транзистора

Полевые транзисторы широко используются в аудио- и видеоаппаратуре, мониторах и источниках питания. Функционирование большинства зависит от их производительности.электронные схемы. Поэтому при возникновении каких-либо неисправностей эти элементы проверяются различными способами, в том числе проверкой транзисторов без пайки из схемы мультиметром.

Типовая схема полевого транзистора представлена ​​на рисунке. Основные выводы - затвор, сток и исток могут располагаться по-разному, в зависимости от марки транзистора. При отсутствии маркировки необходимо уточнить справочные данные, относящиеся к конкретной модели.

Основная проблема, возникающая при ремонте электронной техники с полевыми транзисторами, - это проверка транзистора мультиметром без пайки. Обычно неисправности связаны с мощными полевыми транзисторами, которые используются в источниках питания. Кроме того, эти устройства очень чувствительны к статическим разрядам. Поэтому, прежде чем решать, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Тестирование с помощью мультиметра включает те же этапы, что и с биполярными транзисторами. Рабочий полевой транзистор имеет бесконечно большое сопротивление между выводами, независимо от приложенного к нему испытательного напряжения.


Однако решение вопроса, как прозвонить транзистор мультиметром, имеет свои особенности. Если положительный щуп мультиметра приложить к затвору, а отрицательный к истоку, то в этом случае емкость затвора будет заряжена и переход откроется.При замере между стоком и истоком прибор показывает наличие небольшого сопротивления. Иногда электротехника при отсутствии практического опыта может счесть это неисправностью, что не всегда так. Это может быть важно при проверке линейного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора для разряда емкостей перехода. После этого их сопротивление снова увеличится, после чего можно будет повторно прозвонить транзисторы мультиметром.Если эта процедура не дала положительного результата, значит этот элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для импульсных источников питания большой мощности, внутренние диоды очень часто устанавливаются на переходе сток-исток. Поэтому этот канал во время теста показывает свойства обычного полупроводникового диода. Поэтому для устранения ошибки перед проверкой транзистора мультиметром необходимо убедиться в наличии внутреннего диода.После первой проверки щупы мультиметра необходимо поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если этого не происходит, велика вероятность выхода из строя полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Как проверить составной транзисторный мультиметр

Составной транзистор или транзистор Дарлингтона - это схема, объединяющая два или более биполярных транзистора.Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы используются в схемах, рассчитанных на работу с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы при обеспечении большого входного сопротивления, то есть полного комплексного сопротивления.

Общие выводы составного транзистора такие же, как и у биполярной модели. Аналогичным образом проверяется npn-транзистор мультиметром. В этом случае используется методика, аналогичная использованию обычного биполярного транзистора.

Занимаясь ремонтом и проектированием электроники, часто приходится проверять транзистор на исправность. Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, которая есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора довольно проста, начинающие радиолюбители иногда могут столкнуться с некоторыми трудностями. Об особенностях тестирования биполярных транзисторов мы поговорим чуть позже, а пока рассмотрим простейшую технологию тестирования с помощью обычного цифрового мультиметра.

Для начала необходимо понять, что биполярный транзистор условно можно представить в виде двух диодов, так как он состоит из двух pn-переходов. Диод, как известно, не что иное, как обычный pn переход.

Вот схема обычного биполярного транзистора, которая поможет вам понять принцип проверки. На рисунке pn переходы транзистора изображены как полупроводниковые диоды.

Биполярное транзисторное устройство pnp Структура с использованием диодов изображена следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: npn и pnp . Этот факт необходимо учитывать при проверке. Поэтому мы показываем условный эквивалент транзистора структуры n-p-n, составленного из диодов. Этот рисунок нам понадобится для следующей проверки.

Транзистор структурированный npn в виде двух диодов.

Суть метода сводится к проверке целостности этих pn переходов, условно обозначенных на рисунке диодами.А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс ( + ) к выходу анода диода, а минус (-) к катоду, то p - n переход откроется, и диод начнет пропускать ток. Если сделаете наоборот, подключите плюс ( + ) к катоду диода, а минус (-) к аноду, то p - n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выясняется, что p-n переход пропускает ток в обе стороны, то он «сломан».Если p-n переход не позволяет току течь ни в одном направлении, то это означает переход в «обрыв». Естественно, что при пробое или поломке хотя бы одного из pn переходов транзистор работать не будет.

Обратите внимание, что схема условная, диодов нужна только для более наглядного понимания метода проверки транзистора. На самом деле у транзистора более сложное устройство.

Функциональность практически любого мультиметра поддерживает проверку диодов.На панели мультиметра режим проверки диодов отображается в виде условного изображения, которое выглядит так.

Думаю уже понятно, что транзистор мы будем проверять с помощью этой функции.

Небольшое пояснение. Цифровой мультиметр имеет несколько разъемов для подключения измерительных проводов. Три и даже больше. При проверке транзистора необходимо подключить минусовой щуп ( черный ) к разъему Com (от английского слова common - «общий»), а плюсовой щуп ( красный a) в гнездо с буква омега Ом , буквы V и, возможно, другие буквы.Все зависит от функциональности устройства.

Почему я подробно рассказываю о том, как подключить щупы к мультиметру? Да потому, что щупы можно просто перепутать и подключить черный щуп, который условно считается «минусовым», к разъему, к которому нужно подключить красный «плюсовой» щуп. В конце концов, это вызовет путаницу и, как следствие, ошибки. Будь осторожен!

Теперь, когда изложена сухая теория, перейдем к практике.

Какой мультиметр мы будем использовать?

Сначала протестируем кремниевый биполярный транзистор отечественного производства. КТ503 . Имеет структуру нпн . Вот его фуражка.

Для тех, кто не знает, что означает это непонятное слово цоколь поясняю. Пинг - это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора функциональными выходами будут соответственно коллектор ( TO или английский С ), эмиттерный ( Uh или английский E ), база ( B или английский AT ).

Сначала подключаем красный ( + ) щуп к базе транзистора КТ503, а черный щуп (-) к выходу коллектора. Так что проверяем работу pn перехода при прямом включении (т.е. когда переход проводит ток). На дисплее отображается величина пробивного напряжения. В данном случае он равен 687 милливольтам (687 мВ).



Как видите, pn переход между базой и эмиттером также проводит ток.На дисплее снова отображается значение напряжения пробоя, равное 691 мВ. Таким образом, мы проверили переходы BK и B-E с прямым включением.

Для того, чтобы убедиться в исправности pn переходов транзистора КТ503, проверяем их в т.н. обратном включении . В этом режиме pn переход не проводит ток, и на дисплее не должно отображаться ничего, кроме « 1. ". Если отображается" 1 " «Это означает, что сопротивление соединения велико, и он не позволяет току течь.

Для проверки p-n переходов BK и BE при обратном переключении меняем полярность подключения щупов к выводам транзистора КТ503. Отрицательный («черный») датчик подключается к базе, а положительный («красный») датчик сначала подключается к клемме коллектора ...


... А потом, не отключая минусовой щуп от выхода базы, на эмиттер.


Как видно из фотографий, в обоих случаях агрегат « 1 ”, что, как уже было сказано, указывает на то, что p - n переход не пропускает ток.Итак, мы проверили переходы bc и bc в обратном включении .

Если вы внимательно следили за презентацией, то заметили, что мы тестировали транзистор по ранее описанной методике. Как видите, транзистор КТ503 оказался в норме.

Пробой переходного PN транзистора.

Если какой-либо из переходов (Б-К или Б-Э) пробит, то при проверке их на дисплее мультиметра будет выявлено, что они в обоих направлениях, как в прямом, так и в обратном, проникновения нет. pn переход напряжения и сопротивление.Это сопротивление либо равно нулю «0» (пищит зуммер), либо будет очень мало.

Транзистор с открытым Pn переходом.

В случае разрыва p-n переход не пропускает ток ни в прямом, ни в обратном направлении - на дисплее в обоих случаях будет « 1. ". При таком дефекте p - n переход как бы трансформируется в диэлектрик.

Тестирование биполярных транзисторов p-n-p структуры аналогично. Но при этом надо менять полярность подключите щупы к клеммам транзистора.Напомним условное изображение pnp-транзистора в виде двух диодов. Если вы забыли, то посмотрите еще раз, и вы увидите, что катоды диодов соединены вместе.

В качестве образца для наших экспериментов берем отечественный кремниевый транзистор КТ3107 pnp структуры Вот его цоколь.

На картинках проверка транзистора будет выглядеть так. Проверяем переход ВК при прямом включении.

Как видите, переход исправен.Мультиметр показал напряжение пробоя перехода - 722 мВ.


То же самое проделано для перехода ББ.


Как видите, он тоже в хорошем состоянии. На дисплее - 724 мВ.

Теперь проверим исправность переходов в обратном направлении - на наличие «пробоя» перехода.

Переход BK при обратном ...


Переход Б-Э при обратном включении.


В обоих случаях дисплей на устройстве - один " 1 ". Транзистор в норме.

Обобщить и написать краткий алгоритм проверки транзистора цифровым мультиметром:

    Вывод транзистора и его структура;

    Проверка переходов BK и BE при прямом включении с помощью функции проверки диодов;

    Проверить переходы BK и BE при обратном включении (на «пробой») с помощью функции проверки диодов;

При проверке необходимо помнить, что помимо обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов.К ним относятся составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, транзисторы нижнего уровня (так называемые «родословные») и т. Д.

Все они имеют свои особенности, такие как встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора иногда затрудняет их проверку по данной методике. Поэтому, прежде чем проверять неизвестный транзистор, желательно ознакомиться с документацией на него (даташит). Я описал, как найти даташит на конкретный электронный компонент или микросхему.

Перед тем, как собрать какую-либо схему или приступить к ремонту электронного устройства, необходимо убедиться, что элементы, которые будут установлены в схеме, находятся в хорошем состоянии. Даже если эти элементы новые, вы должны быть уверены в их работоспособности. Обязательной поверке подлежат и такие распространенные элементы электронных схем, как транзисторы.

Для проверки всех параметров транзисторов существуют сложные устройства. Но в некоторых случаях достаточно провести несложный тест и определить пригодность транзистора.Для такого теста достаточно иметь мультиметр.

В технике используются различные типы транзисторов - биполярные, полевые, составные, многоэмиттерные, фототранзисторы и т.п. В этом случае будут рассмотрены самые обычные и простые биполярные транзисторы.

Такой транзистор имеет 2 pn перехода. Его можно представить в виде пластины с чередующимися слоями с разными типами проводимости. Если в крайних областях полупроводникового прибора преобладает дырочная проводимость (p), а в середине - электронная проводимость (n), то прибор называют pnp-транзистором.Если наоборот, устройство называется транзистором n-p-n типа. Для разных типов биполярных транзисторов меняют полярность источников питания, которые к ним подключены в цепях.

Наличие в транзисторе двух переходов позволяет в упрощенном виде представить его эквивалентную схему в виде последовательного соединения двух диодов.

В данном случае для устройства pnp в эквивалентной схеме катоды диодов соединены между собой, а для устройства npn - аноды диодов.

В соответствии с этими схемами замещения биполярный транзистор проверяется мультиметром на работоспособность.

Порядок проверки прибора - следовать инструкции

Процесс измерения состоит из следующих этапов:

  • проверить работу измерительного прибора;
  • определение типа транзистора;
  • измерение прямого сопротивления эмиттерных и коллекторных переходов;
  • измерение обратного сопротивления эмиттерного и коллекторного переходов;
  • оценка исправности транзистора.

Перед тем, как проверить мультиметром биполярный транзистор, необходимо убедиться в исправности измерительного прибора. Для этого сначала нужно проверить индикатор заряда аккумулятора мультиметра и при необходимости заменить аккумулятор. При проверке транзисторов важна полярность. Следует иметь в виду, что у мультиметра отрицательный полюс на выводе «COM» и положительный на выводе «VΩmA». Для определенности рекомендуется подключить черный щуп к клемме «COM», а «красный» - к клемме «VΩmA».

Для подключения щупов мультиметра правильной полярности к выводам транзистора необходимо определиться с типом прибора и маркировкой его выводов. Для этого необходимо обратиться к справочнику или найти описание транзистора в Интернете.

На следующем этапе тестирования переключатель работы мультиметра устанавливается на измерение сопротивления. Предел измерения выбирается в «2k».

Перед тем, как проверить мультиметром pnp-транзистор, необходимо подключить отрицательный щуп к базе прибора.Это позволит измерить прямое сопротивление переходов радиоэлемента. введите pnp. Плюсовой щуп подключается по очереди к эмиттеру и коллектору. Если сопротивление переходов 500-1200 Ом, то эти переходы нормальные.

При проверке обратного сопротивления переходов плюсовой щуп подключают к базе транзистора, а отрицательный поочередно к эмиттеру и коллектору.

Если эти переходы нормальные, то в обоих случаях регистрируется большое сопротивление.

Поверка npn-транзистора с помощью мультиметра происходит аналогично, но полярность подключенных щупов обратная. По результатам измерений определяется исправность транзистора:

  1. если измеренные сопротивления прямого и обратного перехода велики, то это означает, что в приборе произошел обрыв;
  2. : если измеренные сопротивления прямого и обратного перехода малы, то это означает, что в приборе произошла поломка.

В обоих случаях неисправен транзистор.

Оценка усиления

Характеристики транзисторов обычно сильно различаются по размерам. Иногда при сборке схемы требуется использовать транзисторы, которые имеют близкий коэффициент усиления по току. Мультиметр позволяет подобрать такие транзисторы. Для этого в нем есть режим переключения «hFE» и специальный разъем для подключения выводов 2-х типов транзисторов.

Вставив транзисторные выходы соответствующего типа в разъем, можно увидеть на экране значение параметра h31.

выводов :

  1. С помощью мультиметра можно определить исправность биполярных транзисторов.
  2. Для проведения корректных измерений прямого и обратного сопротивлений переходов транзистора необходимо знать тип транзистора и маркировку его выводов.
  3. С помощью мультиметра можно выбрать транзисторы с желаемым усилением.

Видео как проверить транзистор мультиметром

Биполярный транзистор состоит из двух P-N переходов.Его выводы называются эмиттером, базой и коллектором. Слой, который находится посередине, называется базовым. Эмиттер и коллектор находятся по краям. В транзисторе P-N-P в классической схеме переключения ток течет в эмиттер и собирается в коллекторе. А ток базы регулирует ток коллектора. Мы не будем на этом останавливаться, если у вас есть желание заняться работой, то можете выглядеть уместно.

Как проверить транзистор, здесь сложнее всего найти справочную документацию на конкретный транзистор.Могу предложить вам огромный справочник радиоэлементов, из которого мы узнаем о нем все.

Тестирование биполярных транзисторов основано на том, что они имеют два n-p перехода, поэтому транзистор можно представить в виде двух диодов, общим выводом которых является база. Для транзисторов npn эти два эквивалентных диода соединены с базой анодами, а для транзисторов npp - катодами pnp. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра подключают к базе транзистора, а второй щуп поочередно касаются эмиттера и коллектора.Затем поменяйте щупы местами и повторите измерение.

Теперь немного подробнее: возьмите транзистор структуры N-P-N и проверьте эмиттерный переход, ведь этот плюсовой щуп тестера подключен к базе, а минус - к эмиттеру.


Как видим, эмиттерный переход при прямом подключении имеет небольшое сопротивление, значит, мы должны увидеть аналогичные результаты на коллекторном переходе.

Но потом меняем щупы местами и подключаем к участку P - минусовой щуп мультиметра, а к участку N соответственно положительный щуп.На экране мы должны увидеть бесконечно большое сопротивление.

По результатам четырех измерений делаем вывод, что данный транзистор исправен и может быть успешно использован нами в наших радиолюбительских экспериментах.

Как проверить схему транзисторного простого пробоотборника

Схема выполнена на основе симметричного мультивибратора, но с отрицательной обратной связью через конденсаторы С1 и С2.В момент, когда второй транзистор закрыт, положительный потенциал через открытый первый транзистор создаст слабое сопротивление на входе и, таким образом, повысит качество нагрузки пробника. С эмиттера VT1 положительный импульс поступает через конденсатор С1 на выходе мультивибратора. Через открытый VT2 и диод VD1 конденсатор С1 начинает разряжаться.


Полярность выходных импульсов с выходов мультивибратора изменяется с частотой 1 кГц и амплитудой около 4 вольт.Импульсы с одного из выходов мультивибратора поступают на разъем Х3 и на эмиттер проверяемого на работоспособность транзистора, с другого выхода - на базу разъема Х2 через резистор R5, а также на разъем Х1 подключенного зонда. к коллектору исследуемого транзистора через резистор R6, светодиоды HL1, HL2 и динамик.

Если тестируемое устройство находится в хорошем состоянии, загорится один из светодиодов (в npn корпусных структурах объекта - HL1, при pnp-HL2) Если оба светодиода горят, транзистор сломан, если они не загораются полностью, то у проверяемого транзистора есть внутренний обрыв.

Для проверки диодов исследуемый полупроводник подключается к разъемам X1 и X3. При исправном диоде будет гореть один из светодиодов, в зависимости от полярности. Помимо световой индикации, зонд оснащен звуковой сигнализацией, что очень удобно при ремонте электронного оборудования.

Схема аналогична предыдущей, но в ней используется микросхема К555ЛА3, а точнее ее логические элементы.


DD1.4 используется как выходной инвертирующий каскад.С резистора R1 и конденсатора С1 изменяется частота выходных импульсов. Пробник, помимо проверки транзисторов и диодов, также может использоваться для проверки электролитических конденсаторов. Его контакты подключаются к клеммам X1 и X3. Чередование светодиодов косвенно указывает на исправность электролитического конденсатора. Время свечения светодиодов определяется величиной емкости конденсатора.

Тестирование транзисторов

| Идентификация выводов транзистора

Тестирование транзисторов

Омметр можно использовать для проверки транзисторов i.е., исправен ли транзистор или нет. Мы знаем, что переход база-эмиттер транзистора смещен в прямом направлении, а переход коллектор-база - в обратном. Следовательно, переход база-эмиттер с прямым смещением должен иметь низкое сопротивление, а переход коллектор-база с обратным смещением должен регистрировать гораздо более высокое сопротивление. На рис. 8.65 показан процесс тестирования npn-транзистора с помощью омметра.


(i) Тестирование транзисторов с помощью вертолета с прямым смещением перехода база-эмиттер (смещенное внутренним источником питания) должно показывать низкое сопротивление, обычно от 100 Ом до 1 кОм, как показано на Рис.8.65 (i) . Если это так, транзистор в порядке. Однако, если это не удается, транзистор неисправен и его необходимо заменить.

(ii) Тестирование транзистора с помощью реверсивно смещенного перехода коллектор-база (опять же с обратным смещением от внутреннего источника питания) должно быть проверено, как показано на рис. 8.65 (ii). Если показание омметра составляет 100 кОм или выше, транзистор исправен. Если омметр регистрирует небольшое сопротивление, транзистор неисправен и требует замены.


Примечание. При проверке pnp-транзистора провода омметра должны быть перевернуты. Однако результаты тестирования транзисторов будут такими же.

Обозначение выводов транзистора

В транзисторе три вывода, а именно. коллектор, эмиттер и база. Когда транзистор должен быть включен в цепь, необходимо знать, какой вывод является каким. Идентификация выводов транзистора зависит от производителя.Тем не менее, есть три обычно используемые системы, как показано на рис. 8.64.


(i) Когда выводы транзистора находятся в одной плоскости и неравномерно разнесены [см. Рис. 8.64 (i)],
они идентифицируются по положению и расстоянию между выводами. Центральная проводка является основной. Коллекторный вывод
идентифицируется по большему расстоянию между ним и базовым выводом. Оставшийся свинец - эмиттер.

(ii) Когда выводы транзистора находятся в одной плоскости, но равномерно разнесены [см. Рис.8.64 (ii)],
центральный вывод - это база, вывод, обозначенный точкой, - это коллектор, а оставшийся вывод - это эмиттер
.


(iii) Когда выводы транзистора разнесены по окружности круга [см. Рис. 8.64 (iii)], три вывода обычно располагаются в порядке E-B-C по часовой стрелке от зазора.

Определение конфигурации транзистора

В практических схемах вы должны быть в состоянии определить, подключен ли данный транзистор как общий эмиттер , общая база или общий коллектор .Есть простой способ убедиться в этом. Просто найдите клеммы, где вводится переменный ток. сигнал подается на транзистор, а выход переменного тока снимается с транзистора. Оставшаяся третья клемма - это общая клемма. Например, если вход переменного тока применяется к базе, а выход переменного тока снимается с коллектора, то общий вывод является эмиттером. Следовательно, транзистор подключен по схеме с общим эмиттером. Если переменный ток вход подается на базу, а выход переменного тока снимается с эмиттера, тогда общая клемма - это коллектор.Поэтому транзистор подключен по схеме общего коллектора.

Система нумерации полупроводниковых приборов

С момента появления полупроводниковой техники в разных странах было принято несколько систем нумерации. Однако принятая система нумерации - это система, объявленная Pro electronic Standardization Authority в Бельгии. По этой системе нумерации полупроводниковых приборов:


(i) Каждое полупроводниковое устройство пронумеровано пятью буквенно-цифровыми символами, состоящими из двух букв
и трех цифр (e.грамм. BF194) или три буквы и две цифры (например, BFX63) . Когда в символ (например, BFX63) включены два числа, устройство предназначено для промышленного и профессионального оборудования. Если символ содержит три числа (например, BF194) , устройство предназначено для развлекательной или бытовой техники.


(ii) Первая буква указывает на природу полупроводникового материала. Например:


A = германий, B = кремний, C = арсенид галлия, R = составной материал (например.грамм. сульфид кадмия)
Таким образом, AC125 - это германиевый транзистор, а BC149 - кремниевый транзистор.


(iii) Вторая буква указывает на функцию устройства и схемы.


A = диод B = диод переменной емкости
C = маломощный транзистор A.F. D = силовой транзистор A.F.
E = туннельный диод F = H.F. Транзистор малой мощности
G = Несколько устройств H = Магниточувствительный диод
K = Устройство на эффекте Холла L = Мощный высокочастотный транзистор
M = Модулятор на эффекте Холла P = Чувствительный к излучению диод
Q = диод, генерирующий излучение R = тиристор (тиристор или симистор)
S = переключающий транзистор малой мощности T = тиристор (силовой)
U = силовой переключающий транзистор X = диод, умножитель
Y = устройство питания Z = стабилитрон

Применения усилителей с общей базой


Усилители с общей базой не используются так часто, как усилители CE.Два важных применения усилителей CB
: (i) , для обеспечения усиления по напряжению без усиления по току и (ii) для согласования импеданса в высокочастотных приложениях . Из двух гораздо более распространены высокочастотные приложения.


(i) Обеспечивает усиление по напряжению без усиления по току. Мы знаем, что усилитель CB имеет высокий коэффициент усиления по напряжению, в то время как коэффициент усиления по току составляет почти 1 (то есть Aij 1). Следовательно, эту схему можно использовать для обеспечения высокого усиления напряжения без увеличения значения тока цепи.Например, рассмотрим случай, когда выходной ток усилителя имеет достаточное значение для требуемого применения, но необходимо увеличить коэффициент усиления по напряжению. В этом случае усилитель CB будет служить этой цели, потому что он будет увеличивать напряжение без увеличения тока. Это показано на рис. 8.66. Усилитель CB обеспечивает усиление по напряжению без усиления по току.

(ii) Для согласования импеданса в высокочастотных приложениях. Большинство источников высокочастотного напряжения имеют очень низкий выходной импеданс.Когда такой источник с низким импедансом должен быть подключен к нагрузке с высоким импедансом, вам понадобится схема, чтобы согласовать импеданс источника с импедансом нагрузки.
Поскольку усилитель с общей базой имеет низкий входной импеданс и высокий выходной импеданс, в этой ситуации хорошо подойдет схема с общей базой. Проиллюстрируем это на числовом примере. Предположим, что высокочастотный источник с внутренним сопротивлением 25 Ом должен быть подключен к нагрузке 8 кОм, как показано в рис. 8.67. Если источник напрямую подключен к нагрузке, небольшая мощность источника будет передаваться на нагрузку из-за рассогласования.Однако можно спроектировать усилитель CB с входным сопротивлением около 25 Ом и выходным сопротивлением около 8 кОм. Если такая цепь выключателя размещена между источником и нагрузкой, источник будет согласован с нагрузкой, как показано в рис. 8.68.

Обратите внимание на , что полное сопротивление источника очень близко соответствует входному сопротивлению усилителя CB. Следовательно, существует максимальная передача мощности от источника ко входу усилителя CB. Высокое выходное сопротивление усилителя почти соответствует сопротивлению нагрузки.В результате от усилителя к нагрузке передается максимум
мощности. В результате максимальная мощность была передана от исходного источника к исходной нагрузке. Для этой цели используется усилитель с общей базой , который называется буферным усилителем.

Транзисторы и вакуумные лампы

Преимущества транзисторов


Транзистор - это твердотельное устройство, которое выполняет те же функции, что и вакуумная лампа
с сеточным управлением.Однако из-за следующих преимуществ транзисторы вытеснили электронные лампы в большинстве областей электроники:


(i) Высокое усиление напряжения. С транзистором можно получить гораздо больший прирост напряжения, чем с вакуумной лампой
. Усилители на триодах обычно имеют усиление по напряжению менее 75. С другой стороны, усилители на транзисторах
могут обеспечивать усиление по напряжению 300 или более. В этом явное преимущество транзисторов перед
лампами.


(ii) Пониженное напряжение питания. Для вакуумных ламп требуется гораздо более высокий постоянный ток. напряжения, чем транзисторы. Вакуумные лампы обычно работают при постоянном токе. напряжения в диапазоне от 200 В до 400 В, тогда как транзисторам требуется
гораздо меньшего постоянного тока. напряжения для их работы. Требование низкого напряжения позволяет нам создавать портативное, легкое транзисторное оборудование вместо более тяжелого оборудования на электронных лампах.


(iii) Без обогрева. Транзистору не требуется нагреватель, тогда как вакуумная лампа может работать только с нагревателем.Требование нагревателя в электронных лампах создает много проблем. Во-первых, это делает блок питания громоздким. Во-вторых, есть проблема избавления от тепла. Нагреватель ограничивает срок службы трубки
несколькими тысячами часов. С другой стороны, транзисторы служат много лет. Это причина
, по которой транзисторы постоянно впаяны в цепь, а лампы вставляются в розетки.


(iv) Разное. Помимо вышеперечисленных явных преимуществ, транзисторы имеют более высокую границу
по сравнению с лампами в следующих отношениях:


(а) транзисторов намного меньше электронных ламп.Это означает, что транзисторные схемы могут быть на
более компактными и легкими.


(б) транзисторы механически прочны благодаря твердотельному соединению.


(c) транзисторы могут быть интегрированы вместе с резисторами и диодами для производства
микросхем чрезвычайно малых размеров.


Недостатки транзисторов


Хотя транзисторы постоянно превосходят электронные лампы,
они имеют следующие недостатки:


(i) Меньшее рассеивание мощности. Большинство силовых транзисторов имеют рассеиваемую мощность менее 300 Вт, в то время как у электронных ламп легко может рассеиваться мощность в кВт. По этой причине транзисторы нельзя использовать в приложениях с высокой мощностью, например передатчики, промышленные системы управления, микроволновые системы и т. д. В таких областях вакуумные лампы находят широкое применение.


(ii) Нижнее входное сопротивление . Транзисторы имеют низкое входное сопротивление. С другой стороны, вакуумная лампа имеет очень высокий входной импеданс (порядка МОм), потому что управляющая сетка потребляет незначительный ток.Есть много электронных приложений, где нам требуется высокий входной импеданс
, например. электронный вольтметр, осциллограф и т. д. В таких областях применения необходимы электронные лампы. Здесь можно отметить
, что полевой транзистор (FET) имеет очень высокий входной импеданс и может заменить вакуумную лампу почти во всех приложениях.


(iii) Температурная зависимость. Твердотельные устройства очень сильно зависят от температуры. Незначительное изменение температуры может вызвать значительное изменение характеристик таких устройств.С другой стороны, небольшие колебания температуры практически не влияют на характеристики ламп. Это явный недостаток транзисторов.


(iv) Собственное изменение параметров. Производство твердотельных устройств - действительно
сложный процесс. Несмотря на все усилия, параметры транзисторов (например, β, VBE и т. Д.) Не совпадают даже для транзисторов одной партии. Например, β для транзисторов BC 148 может изменяться от 100 до 600.

Нажмите здесь, чтобы загрузить приложение WhatsWho

Общий эмиттер | Подключение общего коллектора

Подключение общей базы | Транзисторные соединения

Электронная эмиссия | Термоэмиттер | Его виды

Mcqs PN перехода, полупроводник

Что такое транзистор | Определение | Принцип | Недвижимость

Mcqs специального диода | Темы обзора | Вопросы по специальному диоду

1) НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ СВЯЗАННЫЕ СТАТЬИ

2).НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ СВЯЗАННЫЕ СТАТЬИ

3). НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ СТАТЬЮ ПО ТЕМЕ

4). НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ СВЯЗАННЫЕ СТАТЬИ

5). НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ СТАТЬЮ ПО ТЕМЕ

Ссылка: Принципы электроники В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
