Как проверить тэн в электроплите и электрочайнике мультиметром

Самой распространенной причиной выхода из строя бытовых электроприборов является повреждение тэна. Трубчатый электронагреватель присутствует почти во всех бытовых приборах. Тэн представляет собой трубку, внутри которой расположена спираль, с большим сопротивлением. При этом нагревание происходит вследствие протекания по трубке тока. Внутренность компонента наполняется токопроводящим веществом, сохраняющим тепло. Можно ли обнаружить неисправность с помощью мультиметра и как проверить тэн?

Как проверить тэн мультиметром

Нагревательный элемент имеет свои технические характеристики, по которым можно определить состояние прибора. Эти характеристики, возможно, замерить при помощи мультиметра. Чтобы проделать данную процедуру, надо знать некоторые аспекты как проверить тэн мультиметром.

Где применяются тэны

Нагревательные компоненты используются в машиностроении, в пищевой промышленности, в химической промышленности, а также в медицинском производстве. В производственных целях тэны способны подогревать твердые вещества, газы, сыпучие и жидкие материалы. Кроме этого данные электроприборы применяются для плавления руд, меди, сплавов, стали и алюминия.

В быту используются следующие тэны: для теплиц и парников, для сауны и бани, для электрообогревателей, для чайников, для стиральных машин, для утюгов, для бани и сауны.

Как проверить тэн в электрическом чайнике

Предварительно перед производством измерительной процедуры нужно рассчитать сопротивление, которое соответствует замеряемому электроприбору. При этом следует знать его мощность. Этот показатель указывается в техпаспорте оборудования или на корпусе. Чтобы рассчитать сопротивление нужно сначала рассчитать ток, проходящий через нагревательный элемент. Это достигается путем деления мощности на напряжение электрической сети – 220 вольт.

Тэн для электрического чайника

После этого следует напряжение сети – 220 вольт разделить на полученную силу тока. При этом получиться величина равная сопротивлению. Эта величина и должна появиться на табло измерительного прибора в результате проведения диагностики нагревательного устройства.

Чтобы обследовать нагревательный элемент тестером необходимо прибор переключить в область замера сопротивления. Затем одним проводом тестера притронуться к стержню. Если на табло мультиметра покажется некорректная величина, это говорит об обрыве нити, находящейся в середине трубки.

Сопротивлению в электрочайнике на 2000Вт должна соответствовать величина в 25 Ом. Если изнутри трубки нет несоответствия, то далее нужно одним щупом прикоснуться к стержню, а вторым к металлической трубе. При этом на табло должно появиться бесконечное обозначение показателя сопротивления. Если же показание на табло будет определенной величины, это значит, что произошло замыкание.

Как проверить тэн в посудомоечной машине

Для данного обследования нужен мультиметр. Можно использовать самый простой измерительный прибор. Переключатель следует выставить на диапазон, измеряющий Омы. При этом щупы измерительного прибора прикладываются к контактам тэна.

Если электроприбор находится в работоспособном состоянии, то его сопротивление должно соответствовать величине в 21-22 Ома. При неисправности тэна на табло будет бесконечное значение. Если отклонений от нормы не обнаружено, то на следующем этапе диагностики следует определить утечку тока на корпус.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

При этом нужно реле измерительного прибора переключить на мегаомы. Затем одним щупом нужно прикоснуться к силовому контакту, а второй провод приложить к заземлению или к поверхности электроприбора. Если тэн имеет рабочее состояние, результаты будут ровняться бесконечности.

Чтобы достичь более точных результатов при производстве измерительных мероприятий внешняя сторона тэна должна иметь сухую поверхность. В противном случае тестер не изобразит сопротивление равного бесконечности.

Как проверить тэн в мультиварке

Для этого рекомендуется электроприбор отсоединить от подачи электроэнергии. Кроме этого проводники, подключенные к разъемам нагревательного элемента, следует разъединить. Далее следует процесс диагностики нагревательного элемента мультиварки. Эта процедура похожа на вышеописанные, только нужно рассчитать сопротивление, соответствующее этому прибору.

Тэн для посудомойки

При этом если тэн находится в работоспособном состоянии, то мультиметр продемонстрирует величину близкую к полученному в результате расчетов. Если показатель равен нолю, это обозначает, что произошло короткое замыкание изнутри нагревательного элемента и его следует сменить на новый. Если результат будет соответствовать единице, это обозначает, что произошел обрыв нагревательного компонента, также нужна замена тэна на исправный.

Быстрый и проверенный способ от экспертов, как подключить розетку

Следует произвести проверку на наличие утечки тока. При этом нужно один провод мультиметра подсоединить к поверхности электроприбора, а второй к контактным соединениям мультиварки. В результате этого измерительное приспособление должно показывать величину, которая будет ровняться бесконечности.

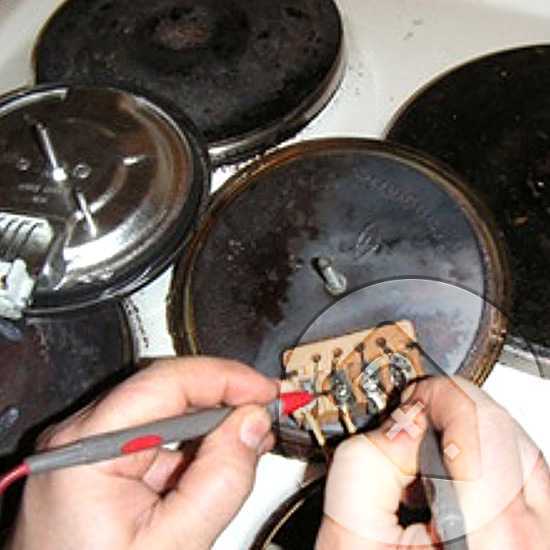

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

Замена верхнего/нижнего ТЭНа электроплиты своими руками

ТЭН — это трубчатый нагревательный элемент, который нагревает продукты, готовящиеся на плите. Часто он выглядит как толстая металлическая проволока, скрученная в определенной позиции. Через него проводится электричество, которое и нагревает ТЭН. Это тепло и выражается в работе плиты.

Замена ТЭНа электроплиты — необходимая процедура в случае его выхода из строя. Понятно, что без него не будет происходить нагрев, что полностью нарушит принцип работы техники. А то, как ее починить, мы и расскажем в данном материале.

Признаки неисправности ТЭН

• Духовка не нагревается. Она даже может светиться и показывать признаки работы, однако ее состояние будет говорить об обратном. Конечно, признак подходит практически под все поломки, однако ТЭН будет в числе первых.
• Вы слышите звуки, похожие на электричество, выходящие изнутри электроплиты. Они будут похожи на шипение.
• Внутри техники Вы видите вспышки искр. Это говорит, что у электроплиты проблемы с проводкой, однако и необходимая деталь тоже подходит под список причин.

Пора перейти к практической составляющей материала. Стоит отметить, что все работы следует проводить строго в перчатках. Конечно же, техника будет обесточена, однако безопасность — превыше всего!

Замена верхнего ТЭНа в духовке электроплиты

1. Отключите электроплиту от сети

Поверьте, так и чинить спокойнее, и уверенность в своих действиях появится.

2. Открутите заднюю крышку

Чаще всего для этого подходит отвертка с насадкой «звездочка».

3. Отсоедините контакты ТЭНа

Обязательно перед отсоединением сфотографируйте их. Так Вам будет проще подключать новую деталь. Хоть все провода и разного цвета, однако в разных электроплитах они окрашены по — разному. Учтите это!

4. Отодвигайте утеплитель (если у Вас он есть)

Делайте это плавно, старайтесь не повредить структуру.

5. Отворачивайте крепления детали и заменяйте ее на новую

Подключите ее точно так же, как и вышедшую из строя.

6. Соберите электроплитку в обратном (относительно нашего списка) порядке

Просто пройдите вверх по списку.

Видеопособие

Замена нижнего ТЭН духовки электроплиты

1. Отсоедините технику от электропитания

Как обычно, безопасность на первом месте.

2.

Отворачиваем заднюю стенку

Воспользуйтесь отверткой или гаечным ключом.

3. Открутите 4 гайки, удерживающие тэн и вытащите его

Аккуратно, не повредите плиту!

4. Замените его на новый и подсоедините. Соберите плиту

Да, замена нижнего тэна практически идентична верхнему. Однако мы решили расписать оба способа, ведь есть люди, которые читают материал только по своей проблеме. В таком случае они точно найдут ответ на свой вопрос!

Вот Вы и починили электроплитку! Новый нагревательный элемент был успешно установлен!

Видеоинструкция

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Смотреть все нагревательные элементы »

Как проверить нагревательный элемент

Краткий обзор проверки нагревательного элемента

• Инструменты: Отвертка, цифровой мультиметр, бесконтактный тестер напряжения (дополнительно)
• Шаг 1: Отключите питание
• Шаг 2: Снимите металлические крышки
• Этап 3: Удаление изоляции
• Шаг 4: Найдите нагревательный элемент
• Шаг 5: Убедитесь, что электричество отключено
• Шаг 6: Проверить элемент мультиметром
• Шаг 7: Сборка водонагревателя

Среди нескольких возможных причин, по которым ваш водонагреватель не производит горячую воду, неисправный нагревательный элемент является одной из наиболее распространенных. К счастью, проверка нагревательного элемента — один из самых простых диагностических тестов, которые вы можете провести самостоятельно. Вам не нужно сливать воду из бака или возиться с газовыми, водопроводными или электрическими линиями.

Это также может вас заинтересовать: Как включить водонагреватель

Прежде чем выложить большие деньги за профессиональный ремонт или полную замену водонагревателя, выполните следующие действия, чтобы выяснить, не виноват ли нагревательный элемент.

Признаки неисправного элемента водонагревателя

Несмотря на простоту проверки элемента, полезно знать наиболее распространенные признаки неисправности нагревательного элемента, чтобы определить, является ли его проверка оправданной. Симптомы неисправного нагревательного элемента включают:

• Теплая вода
• Небольшое количество горячей воды
• Нет горячей воды
• Горячая вода заканчивается быстрее, чем обычно
• Автоматический выключатель водонагревателя постоянно срабатывает

Большинство полноразмерных бытовых водонагревателей имеют два нагревательных элемента (верхний и нижний), но водонагреватели меньшего размера могут иметь только один. В водонагревателях с двумя элементами каждый служит несколько разной цели. Следовательно, вы обычно можете определить, какой элемент вышел из строя, основываясь на конкретных симптомах, которые вы испытываете.

Признаки неисправности верхнего нагревательного элемента:

• Нет горячей воды
• Горячая вода не достигает температуры, установленной на термостате

Признаки неисправности нижнего нагревательного элемента:

• Небольшое количество горячей воды
• Горячая вода заканчивается быстрее, чем обычно

Если вы испытываете какие-либо из этих симптомов, вы можете быть уверены, что тестирование элементов не будет пустой тратой времени.

Необходимые инструменты

• Отвертка
• Цифровой мультиметр
• Бесконтактный тестер напряжения (дополнительно)

Как проверить нагревательный элемент

Шаг 1. Отключите питание

Поскольку проверка нагревательного элемента связана с работой с электричеством, важно отключить питание вашего водонагревателя, чтобы обеспечить безопасные условия работы. Для этого вам нужно отключить автоматический выключатель, который питает водонагреватель. Этот автоматический выключатель будет расположен в центральной коробке выключателя вашего дома, металлической коробке размером 1 на 2 фута, обычно расположенной в гараже, подвале или под лестницей.

Электрик, проводивший проводку в вашем доме, должен был пометить, какой выключатель подключается к водонагревателю, внутри коробки выключателя. Выключите выключатель, соответствующий вашему водонагревателю, перевернув его в сторону с пометкой «Выкл.». Если выключатель не помечен, либо отключите питание всего дома с помощью главного выключателя (обычно расположенного в верхней части коробки), либо отключите все двойные выключатели — те, в которых два выключателя соединены вместе.

Шаг 2. Снимите металлические крышки

Сбоку водонагревателя должны быть одна или две крышки из металлических пластин. Эти крышки содержат термостат и нагревательный элемент и удерживаются на месте двумя или более винтами, которые обычно имеют крестообразную головку. Удалите эти винты с помощью отвертки или электродрели с соответствующей насадкой.

Шаг 3. Снимите изоляцию и пластиковые крышки

Большинство водонагревателей имеют слой изоляции и тонкий пластиковый экран между металлической крышкой и нагревательным элементом. Изоляция может быть жесткой пеной или гибкой изоляцией из стекловолокна. Вы должны быть в состоянии снять изоляцию из пенопласта вручную целиком, но в некоторых случаях ее, возможно, придется поддеть или вырезать. Изоляцию из стекловолокна, возможно, придется аккуратно срезать канцелярским ножом.

Пластиковый экран обычно крепится к металлическим выступам на водонагревателе. Он должен выскочить после легкого или умеренного нажатия. Следует соблюдать осторожность, чтобы не повредить ни один из этих компонентов, поскольку они будут повторно вставлены после завершения теста.

Шаг 4. Найдите нагревательный элемент

Теперь должны быть видны термостат и нагревательный элемент. Термостат часто имеет прямоугольную форму с несколькими электрическими проводами, соединенными с винтами по обе стороны от него.

Он расположен над нагревательным элементом.

Фактический нагревательный элемент находится внутри резервуара. Видимая часть представляет собой квадратное основание со стороной примерно 1 дюйм (или «конечную точку») с двумя винтами, к которым подведены электрические провода. Эти два винта — это то место, где вы будете проводить тест.

Другие статьи по теме:

• Как повторно зажечь контрольную лампочку водонагревателя
• Не забудьте смыть! Руководство из 6 шагов по промывке газового или электрического водонагревателя
• Безтанковая работа? Решите, подходит ли безбаковый водонагреватель для вашего дома
• Что такое умный водонагреватель?
• 7 контрольных признаков того, что водонагреватель не работает

Шаг 5. Убедитесь, что питание отключено

Убедитесь, что питание отключено с помощью бесконтактного тестера напряжения или мультиметра. Бесконтактный тестер напряжения представляет собой устройство в форме ручки, которое загорается или издает звуковой сигнал при нахождении в непосредственной близости от электрически заряженного («под напряжением») провода. Его просто нужно разместить рядом с электрическими проводами, идущими к термостату и нагревательному элементу, чтобы определить, что электричество отключено. Если он загорается или издает звуковой сигнал, это означает, что провода все еще находятся под напряжением, и электричество не было отключено должным образом.

Для проверки с помощью мультиметра поверните циферблат в положение для переменного тока, которое обычно отображается как «V~». Прикоснитесь красным щупом к одному винту, а черным щупом к другому винту. Вы не должны регистрировать электричество. Если вы видите показания от 110 до 130, это означает, что электричество все еще идет на водонагреватель. Проведите повторный тест после переключения щупов. Поместите красный щуп на винт, где у вас был черный щуп, и черный щуп, где у вас был красный щуп. Это поможет убедиться, что вы получаете надежное чтение.

Шаг 6. Проверьте нагревательный элемент с помощью мультиметра

Функциональность нагревательного элемента определяется сопротивлением в цепи, которое измеряется в омах (Ом). Поверните шкалу мультиметра на минимальное значение сопротивления. Прикоснитесь красным щупом к центру одного из винтов нагревательного элемента, а черным щупом — к другому винту. При измерении сопротивления не имеет значения, какой щуп к какому винту прикасается.

Если нагревательный элемент работает правильно, ваш мультиметр должен показывать где-то между 10 и 30 Ом. Если показания ниже (т. е. 0 или 1), ваш нагревательный элемент неисправен и нуждается в замене. Повторите этот шаг на другом нагревательном элементе, если в вашем водонагревателе их два.

Шаг 7. Сборка водонагревателя

Как проверить целостность элемента водонагревателя | На главную Руководства

Финн МакКухил

Первым признаком неисправности электрического водонагревателя может быть неприятно холодный утренний душ.

Выяснить, почему нагреватель не подает воду нужной температуры, не всегда просто. Поскольку нагревательные элементы электрических водонагревателей расположены там, где они наиболее эффективны, внутри резервуара-накопителя, визуальный осмотр обычно не является практическим первым шагом при устранении неполадок. К счастью, проверку целостности нагревательного элемента можно выполнить всего за несколько шагов с минимальным количеством оборудования.

1. Отключите электропитание водонагревателя на сервисной панели.

2. Откройте кран с горячей водой и дайте воде течь, пока она не остынет. В целях тестирования вода в баке должна быть не более чем теплой.

3. С помощью отвертки снимите панель доступа к проводке в верхней части обогревателя.

4. Установите мультиметр на правильный диапазон и проверьте напряжение на входной проводке. Большинство бытовых водонагревателей работают от тока 220 вольт. Если показания вашего глюкометра отличаются от нуля, немедленно остановитесь.

   Проверьте выключатели в сервисной панели. Если выключатели отключены, а счетчик по-прежнему показывает ненулевое значение, обратитесь к электрику, прежде чем выполнять какие-либо другие проверки, обслуживание или ремонт.

5. Снимите панель доступа к нагревательному элементу.

6. Ослабьте винты клемм и отсоедините электрические провода от нагревательного элемента.

7. Найдите значения напряжения и мощности, указанные на основании элемента. Определите идеальное значение сопротивления элемента, разделив квадрат номинального напряжения на мощность в ваттах. Расчет сопротивления элемента с номиналом 236 вольт и мощностью 2000 ватт, например, выглядит так: (236 x 236) разделить на 2000 равно 27,8 Ом.

8. Установите мультиметр на чтение в омах.

9. Прикоснитесь одним щупом к каждой из двух клемм элемента и прочтите результаты прибора. В идеале это должно быть близко к результату расчета, выполненного на шаге 7. Нулевое или бесконечное значение указывает на неисправный элемент.

Каталожные номера

• Waterheatertimer: Как проверить элемент водонагревателя
• Waterheatertimer: Показания омметра для элементов
• InspectAPedia: Как проверить неисправность элемента электрического водонагревателя

Советы

• Проверьте элемент на наличие короткого замыкания, оставив мультиметр настроенным на измерение сопротивления, поместив один щуп на оголенную металлическую часть нагревателя и касаясь одной клеммы другой. Затем переместите щуп от оголенного металла на нагревателе к металлическому воротнику вокруг основания элемента. Коснитесь каждой из клемм оставшимся щупом. Короткое замыкание существует, если показания счетчика отличны от нуля.

Предупреждения

• Никогда не выполняйте техническое обслуживание электрической цепи под напряжением. Отключите питание нагревателя, прежде чем снимать какие-либо панели доступа. Замените панели доступа перед возобновлением питания нагревателя.
