Как проверить ТЭН водонагревателя на исправность

Иногда бойлер перестает нагревать воду до нужной температуры. Причиной становится поломка, определить которую без разборки аппарата невозможно. Необходимо оценить работоспособность деталей специальными приборами. Перед тем как проверить ТЭН водонагревателя на исправность, важно изучить все способы выполнения этого действия. Кроме того, нужно уметь разбирать бойлер.

Иногда бойлер перестает нагревать воду и для того, чтобы понять причину необходимо разобрать аппарат.

Содержание

1. Общее понятие ТЭНа
2. Устройство трубчатого электронагревателя
3. Где находится
4. Цель проверки устройства на работоспособность
5. Возможные неисправности и причины их появления
6. Варианты диагностики
7. Мегаомметром
8. Проверка тестером
9. Контрольной лампочкой
10. Авометром
11. С помощью светодиода, батарейки или источника питания
12. Индикатор фазы
13. С применением контрольки электрика
14. Использование мультиметра
15. Отсоединение всех подключенных проводов
16. Очищение стыков
17. Проверка предохранительного клапана
18. Нестандартные способы диагностики
19. Советы и рекомендации по проверке ТЭНа своими руками

Общее понятие ТЭНа

Входят в конструкцию приборов, предназначенных для нагрева воздуха или воды. ТЭНы различаются техническими характеристиками и особенностями строения. Самыми мощными нагревательными элементами снабжаются бойлеры, предназначенные для нагрева воды в быту.

Устройство трубчатого электронагревателя

ТЭН выполнен в виде медной, железной или стальной трубки, в полости которой находится нихромовая спираль. Нагревательная пружина окружена песком, отводящим тепло и предотвращающим перегрев. Концы спирали подключены к контактным стержням. Последние прикреплены к трубке керамическими изоляторами. Для подачи тока используются пластины. Трубчатые ТЭНы отличаются диаметрами и формами.

Где находится

Чтобы получить доступ к нагревательной трубке, нужно снять защитный корпус. Для этого вывинчивают болты, демонтируют нижнюю крышку. Под ней находятся места установки термодатчика и ТЭНа.

В устаревших моделях бойлеров нагреватель закрепляется гайкой. В новых приборах для фиксации применяется прижимная планка.

Цель проверки устройства на работоспособность

Срок службы нагревателя ограничен, спираль ТЭНа может перегорать. Перед тем как установить новую деталь, стоит проверить элемент, убедиться в его неисправности. Некоторые поломки не требуют замены трубчатого элемента, достаточно выполнить очистку. Проверка помогает установить причину, по которой вода не нагревается.

Возможные неисправности и причины их появления

ТЭН — самый хрупкий элемент бойлера. Он подвергается постоянному воздействию жесткой воды. Образование накипи снижает срок службы прибора, уменьшает степень нагрева. Это наиболее распространенная неисправность. Реже встречаются:

1. Перегорание накаливающей нити в трубке.
2. Неисправность провода на корпусе ТЭНа. Это приводит к пробою тока на корпус водонагревателя, удару человека электричеством. Если линия, используемая для подключения прибора, снабжена УЗО, техника будет постоянно отключаться.
3. Соприкосновение спирали с колбой. Возникает из-за смещения, вызванного недостаточностью объема песчаного наполнителя.
4. Расплавление спирали. Наблюдается при укорочении элемента, приводящего к резкому скачку мощности. В этом случае ТЭН не подлежит ремонту.

Главными причинами выхода нагревателя из строя являются:

1. Повышенная жесткость воды. Избежать образования слоя накипи на трубке можно, установив фильтр, задерживающий известковые включения.
2. Перепады напряжения в сети. Нестабильность этого параметра негативно влияет на спираль ТЭНа. Она не только раскаляется, но и перегорает или обрывается. Использование стабилизатора напряжения решает эту проблему.
3. Неисправность термостата. Неработающий контроллер не способен поддерживать нормальную работу спирали. Пружина перегревается и расплавляется. Эту причину поломки трубчатого нагревателя выявить достаточно сложно. Необходимо периодически оценивать работоспособность датчика.
4. Истончение магниевого анода. Такими элементами снабжается большинство бойлеров. Магниевые аноды защищают ТЭН от воздействия негативных факторов. Со временем они расходуются и не способны нейтрализовать влияние жесткой воды. В результате ТЭН перестает выполнять свои функции.

Образование накипи на ТЭНе является главной причиной его поломки.

Варианты диагностики

Существует несколько способов проверки детали. Самым простым считается визуальный осмотр. Деталь извлекают, проверяют наличие накипи или механических повреждений. Налет растворяют уксусом или лимонной кислотой. Трубку выдерживают в составе 5-6 часов.

Мегаомметром

Способ применяют для обнаружения мелких повреждений изоляции. Флажок тестера устанавливают на отметку 50 В. Один щуп подключают к контакту спирали, второй — к корпусу бойлера.

Если на экране устройства появляется цифра, превышающая 0,5 МОм, нагревательный элемент не нуждается в замене.

Проверка тестером

Прибор снабжен регулятором, вращающимся на 360°. Его устанавливают на отметку 200 Ом. После этого щупы прибора подключают к контактам ТЭНа. Если на экране появляются 0, 1 или знак бесконечности, спираль неисправна. После этого выполняют проверку на пробой корпуса. Тестер переводят в режим просмотра зуммера. Один щуп подключают к трубчатому нагревателю, второй — к корпусу или заземляющей клемме. Если мультиметр начинает подавать звуковые сигналы, прикасаться к бойлеру до отключения от сети нельзя.

Контрольной лампочкой

Это устройство электрики используют при отсутствии тестера. К одному из контактов подключают ноль от сети, ко второму — пропущенную через лампу фазу. Если индикатор загорелся, нагревательная трубка исправна, заменять ее не нужно.

Авометром

Проверка этим прибором помогает убедиться в исправности ТЭНа. Для этого выполняют следующие действия:

1. Отключают бойлер от электросети. Демонтируют защитную крышку.
2. Отключают идущие к ТЭНу провода. Подсоединяют клеммы нагревателя к авометру, снимают показания, сравнивают их с параметрами в техническом паспорте.

С помощью светодиода, батарейки или источника питания

При отсутствии тестера можно использовать севший аккумулятор «Крона» и имеющийся в любом бытовом приборе индикатор. Светодиод последовательно подключают к батарейке и ТЭНу. Нагреватель имеет сопротивление, поэтому включать в цепь резистор необязательно. Если светодиод загорается, спираль исправна. Чтобы проверить сопротивление изоляции, отключают собранную схему от контактов ТЭНа, прикладывают ее к трубке элемента. Светодиод не должен загораться. Батарейку в схеме можно заменить зарядным устройством от ноутбука или сотового телефона.

Индикатор фазы

При наличии такого инструмента можно проверить работоспособность ТЭНа. Сопротивление изолирующего наполнителя будет измерено с большей точностью. Для проверки выполняют такие действия:

1. Находят фазу в розетке. Чаще всего она расположена справа.
2. Соединяют один из контактов нагревателя с фазным выводом, используя отрезок кабеля. Жалом индикатора прикасаются к противоположному стержню ТЭНа. При этом должна загореться лампа. Если она не светится, спираль оборвана.
3. Касаются жалом колбы элемента. Лампа гореть не должна. Свечение индикатора свидетельствует о соприкосновении спирали с трубкой.

С применением контрольки электрика

Проверить ТЭН этим способом может каждый. Для этого любую лампу последовательно соединяют с нагревателем и бытовой электросетью. Проверку выполняют так:

1. Подключают кабель с вилкой к одному из контактов патрона лампы. Ко второму выводу подсоединяют другой отрезок провода.
2. Вкручивают в патрон лампу, работающую от сети 220 В. Свободный кабель патрона подсоединяют к оставшемуся контакту ТЭНа. Вилку вводят в розетку. Если спираль исправна, лампа загорается. Когда этого не происходит, нагреватель неисправен.
3. Вынимают вилку, правый вывод патрона подключают к колбе ТЭНа. Вставляют штепсель в розетку. Если лампа не горит, между изоляцией и колбой присутствует сопротивление, деталь исправна.

Использование мультиметра

Работу начинают с отключения бойлера от электросети, для чего вынимают вилку из розетки. Также желательно отключить защитный автомат линии, к которой подсоединен водонагреватель.

Отсоединение всех подключенных проводов

В первую очередь сбрасывают клеммы массы и питания. Отсоединяют провода желтого, синего и коричневого цветов. После этого нужно прозвонить кабели на наличие пробоев и замыкания. При нормальном сопротивлении замеряют замыкание спирали на массу. Если значения отличаются от прописанных в техническом паспорте, в нагревательной трубке имеется замыкание.

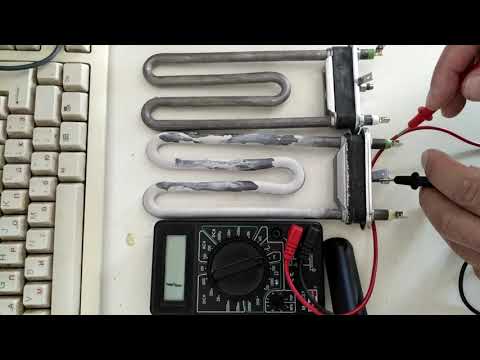

Проверка ТЭНа мультиметром.

Очищение стыков

При диагностике ТЭНа удаляют налет с мест соединения и клемм. Особое внимание уделяют точкам крепления щупов универсального тестера. Стыки тщательно очищают от пыли, известковых отложений, следов коррозии. При сильном загрязнении детали налетом или расшатывании контактов клемм нужно зачищать поверхности наждачной бумагой до металлического блеска. Толстый слой накипи может провоцировать подгорание.

Проверка предохранительного клапана

Повышенное давление способствует разрушению отводов, бака и других элементов водонагревателя. Предохранительный клапан предотвращает подобные ситуации. Он открывается, благодаря чему избыточная жидкость выходит, давление нормализуется. Устройство снабжено пружинным механизмом и латунным корпусом.

При проверке этого элемента оценивают характер удаления излишков воды. В нормальном состоянии жидкость капает при нагреве. Если вода течет струйкой или не выводится вовсе, ТЭН сломан.

Для устранения неисправности устанавливают край-тройник, с помощью которого сливают жидкость из бака.

Нестандартные способы диагностики

При невозможности использования ни одного из методов провод с вилкой пробуют подключить к выводу спирали и электросети. Исправный ТЭН начинает нагреваться. Для проверки сопротивления изолирующего наполнителя один из концов кабеля при отключенной от сети вилке отсоединяют от вывода спирали. Повторно собирают схему, включая в нее предохранитель на 5 А. Вставляют вилку в розетку, наблюдают за работой системы. Если предохранитель не перегорает в течение нескольких часов, ТЭН работоспособен, замыкание с корпусом отсутствует.

Для проверки ТЭНа используют и иные методы. Например, можно прозвонить нагреватель с помощью стационарного телефона. Кабель подключения телефона к сети подсоединяют к контактам спирали. Если в трубке присутствует сигнал, нагревательный элемент не требует замены. Можно позвонить на стационарный телефон с мобильного. Наличие звонка свидетельствует о целостности спирали.

Советы и рекомендации по проверке ТЭНа своими руками

При долгой эксплуатации прибора оценивать работоспособность нагревателя необходимо даже при отсутствии признаков поломки. Также выполняют следующие профилактические мероприятия:

• многократное промывание резервуара водой;
• замена анодов;
• очищение ТЭНа уксусом, специальным средством или лимонной кислотой.

Если вода слишком жесткая, на контактирующих с ней элементах бойлера образуется накипь. Срок службы детали уменьшается до 3 лет. При отсутствии проверок и обслуживания возникают такие проблемы:

• плохое срабатывание УЗО;
• выключение управляющего блока водонагревателя;
• нарушение работы предохранительного клапана.

В большинстве таких случаев ТЭН подлежит замене.

Как проверить тэн водонагревателя на исправность: дома вручную?

Приветствую Вас, дорогие подписчики и только зашедшие читатели! Ремонт любой техники вызывает у потребителей расстройство, ведь это не только потраченное время, но и определенная сумма денег. По этой причине многие предпочитают самостоятельно ремонтировать технику, если это возможно. Стоит понимать, что не всегда замена детали возможна в домашних условиях, но порой можно вполне исправить устройство самостоятельно. Сегодня я расскажу, как проверить ТЭН водонагревателя на исправность.

Когда нужна проверка

Очевидно, что далеко не каждая поломка подразумевает неисправность нагревателя. Этот элемент нужно проверить в том случае, если вода не греется или же водонагреватель постоянно выключает УЗО (защита от удара током). Эти два признака в первую очередь говорят о неисправности ТЭНа. Если вода стала греться медленно или во время работы слышится посторонний шум, то вероятная причина в появлении накипи, а не поломке узла.

Возможные неисправности

ТЭН – это наиболее уязвимый элемент в бойлере. Причина в том, что он является самым эксплуатируемым элементом, а кроме того, подвергается воздействию накипи. Для продления срока службы рекомендуется периодически проводить его очистку. Это можно сделать, не разбирая полностью корпус с помощью специальных средств. Но я рекомендую провести полный набор процедур по очистке не только нагревателя, но и самого бака от накипи и грязи.

Если же узел сломался, то его придется менять, но прежде проверить что именно вышло из строя. Различают несколько видов неисправностей:

• Перегорела накаливающая нить внутри ТЭНа.
• Накаливающий провод на корпусе нагревателя перегорел. Это может привести к удару током, если водонагреватель не оснащен УЗО. В противном случае защитный механизм будет постоянно отключать технику.
• Появление накипи.

Технология проверки

Любой ремонт начинается с проверки нагревательного элемента. Только после этого можно делать вывод о ремонте или замене узла. К сожалению, не разбирая титан, сделать это невозможно, поэтому придется запастись отверткой, омметром, мультиметром или контрольной лампочкой.

Алгоритм проверки, следующий:

1. Нужно рассчитать сопротивление устройства. Делается по формуле R=U²/P. U – напряжение, оно равняется 220 Вт. P – мощность нагревательного элемента номинальная. Ее указывают в технической документации водонагревателя.
2. Необходимо извлечь нагреватель из водогрейки. Водонагреватель следует обязательно отключить от сети. После этого разбираем корпус если элемент установлен внутри и отсоединяем провода.
   У некоторых моделей добраться до проверяемого узла можно без разборки всей водогрейки. Достаточно снять защитный кожух, отсоединить провода и извлечь нужный узел. Чтобы не ошибиться рекомендуется предварительно изучить инструкцию, там есть подробное описание по эксплуатации и обслуживанию. Некоторые фирмы обеспечивают простой доступ к внутренностям, поэтому не следует действовать наобум, так как технику можно просто повредить.
3. Осматриваем ТЭН на повреждения, вздутия, трещины. Предварительно его следует очистить от накипи.
4. Далее требуется воспользоваться мультиметром. Его настраиваем на измерение сопротивления, диапазон значений до 200 Ом.
5. Проверка тестером может показать, что ТЭН работает, в этом случае значение будет равняться тому, что было рассчитано по формуле. Если появляется ноль и единица, то это свидетельствует о том, что ТЭН неисправный и его необходимо менять.

Вторая важная процедура проверки на работоспособность – тестирование на пробой.

Здесь также не обойтись без мультиметра. В данном случае его требуется включить на зуммер. Один щуп подсоединяется к выводу, второй к корпусу нагревателя. Если зуммер пищит, то есть пробой, значит пора менять ТЭН.

Последний важный этап – проверка изоляции. Для этого потребуется мегаомметр. Он выставляется на 500 В. Щупы соединяются с корпусом устройства и корпусом нагревателя. Нормативное сопротивление – 0,5 Ом.

Существует еще один способ проверки ТЭНа. Он позволяет сделать прозвон без тестера, что полезно в случае отсутствия последнего. Для него нужно воспользоваться контрольной лампочкой. Ее можно сделать из подручных средств. Понадобится лампа накаливания на 220 Вт, патрон, два одножильных провода из меди, щупы. Схема проста: к патрону подсоединяются провода, в него вкручивается лампочка. На концы проводов рекомендуется прикрутить щупы. В таком случае пользоваться самодельным тестером безопасно и удобно. Использование контрольной лампы подразумевает, что она подключается между источником питания и тестируемым устройством.

Если свет загорается – узел работает, в противном случае нет. Проверка нагревателя осуществляется по аналогии — на один подается нулевое значение от сети, а на второй фаза с предварительным подключением лампочки.

Спасибо за внимание! До скорой встречи на страницах блога! С уважением, Ростислав Кузьмин.

Пример HTML-страницы

Как проверить работает ли водонагреватель. Проверка исправности водонагревателя

Практически все известные на сегодняшний день нагревательные приборы и устройства функционируют за счет работы ТЭНов ТЭНов, кратко именуемых ТЭНами. Как правило, ТЭНы просты по конструкции и имеют длительный срок службы, однако при неправильной эксплуатации или при их неисправности выходят из строя – наиболее частыми причинами неисправности устройства являются обрывы катушек и короткие замыкания.

Прежде чем выбросить неисправную технику, рекомендуется проверить мультиметром ТЭН. Возможно, проблема вовсе не в этой детали, а поломка гораздо серьезнее. Итак, как проверить ТЭН обычным тестером?

Трубчатый электронагревательный элемент содержит одну или несколько спиралей, отличающихся высоким сопротивлением, благодаря чему они нагреваются при прохождении через них электрического тока. Во избежание коротких замыканий и других проблем, связанных с электрическим током, спирали помещают в изолированные металлические трубки.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым можно сравнивать показания прибора. Таким образом, можно легко определить, насколько значение, измеренное мультиметром, отличается от расчетного, и насколько эти значения расходятся.

Р=У2/П

где P — мощность указанная на корпусе оборудования. Так, если электрический прибор работает при напряжении 220 вольт, а его мощность составляет 1000 ватт, рассчитанное по формуле сопротивление будет равно 48,4 Ом. Как видите, вычислить значение очень просто!

Проверка обычного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно, можно переходить непосредственно к самой проверке, которая выполняется в несколько этапов.

Перед проверкой нагревательного элемента мультиметром отключите нагревательный элемент от источника питания.

В дальнейших действиях для корректной проверки следуйте инструкции ниже:

• Сопротивление равно расчетному — исправность устройства и пригодность к работе.
• На табло отображается значение 0 — короткое замыкание спирали внутри трубки.
• На дисплее отображается значение 1 (или бесконечность) — обрыв нагревательного змеевика.

После завершения процедуры проверки необходимо запустить прозвонку, которая позволяет определить, произошел ли электрический пробой на корпусе устройства. Прозвонка также осуществляется с помощью тестера по следующей схеме:

Если в момент касания щупами контактов зуммер начинает издавать высокочастотные сигналы, то на корпусе устройства происходит электрический пробой, который может привести к поражению электрическим током с серьезные последствия для здоровья и жизни.

Проверка ТЭНа водонагревателя

Если до этого момента вы не знали, как проверить ТЭН водонагревателя мультиметром, то для вас хорошая новость — он практически не отличается от рассмотренного примера ранее и не вызывает затруднений даже у неопытных пользователей. Процедура проверки полностью аналогична описанной выше, так как конструкция ТЭНов в различном оборудовании практически одинакова. Единственное дополнение — рекомендуется проверить термостат.

В обычном случае при проверке ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0,37 и 0,71.

Также необходимо проверить элемент на предмет поломки на корпусе устройства. Как прозвонить ТЭН мультиметром вы уже знаете — об этом было сказано выше. Переведите тестер в режим зуммера и коснитесь контактов один за другим, прислушиваясь к сигналам, издаваемым мультиметром.

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще нужно найти — у многих возникают с этим определенные трудности, что особенно актуально для современных моделей машин с хитрым внутренним устройством. В большинстве случаев ТЭН в стиральной машине располагается чуть ниже ее бака, ближе к задней крышке.

В некоторых моделях он установлен сбоку на передней крышке. Стиральные машины с вертикальной загрузкой могут быть оснащены элементами, расположенными на одной из сторон.

При проверке следует знать, к каким контактам ТЭНа нужно подключиться. Дело в том, что трубчатый ТЭН стиральной машины имеет три выхода, из которых для проверки нужны только два. Как правило, в центре находится контакт заземления, а два крайних (ноль и фаза) необходимы для проверки клеммы.

Для проверки нагревательного элемента стиральной машины необходимо следовать приведенным ранее инструкциям. Нормальное значение сопротивления ТЭНа стандартной стиральной машины колеблется в пределах 25-60 Ом, возможны небольшие отклонения.

Трубчатый электронагреватель (ТЭН) — электрический нагревательный элемент в виде металлической трубки произвольной формы, в которую помещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции змеевика и отвода от него тепла трубка заполняется кварцевым песком. ТЭН не имеет полярности, поэтому не имеет значения, к какому выводу подключать фазу и ноль.

Практически в любых современных электронагревателях, таких как, например, электрочайник, утюг, стиральная машина-автомат, обогреватель, в качестве источника тепла используются ТЭНы.

Если в электроприборе нет нагрева, это не значит, что вышел из строя нагревательный элемент. Не исключено, что причиной неисправности может быть выключатель, термостат или другие органы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не составляет труда. Любой домашний мастер, прочитав эту статью, даже без опыта прозвонки и замены ТЭНа легко справится с этой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из рисунка ниже, нагревательный элемент представляет собой металлическую трубку из меди, нержавеющей стали или железа, в центре которой уложена нихромовая спираль, скрученный в виде пружинки.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от змеевика и исключить его контакт с трубкой. Концы спирали приварены к контактным стержням, закрепленным внутри трубки керамическими изоляторами. Для подачи напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления нагревательных элементов применяют разного диаметра и в зависимости от назначения придают им различную форму вплоть до спирали. Хорошим примером является электрический обогреватель.

Какие бывают неисправности ТЭНов

Чаще всего ТЭНы выходят из строя из-за обрыва нити нихромовой спирали, что происходит из-за оплавления нихромовой нити из-за ее перегрева. Перегрев возникает, если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включается без нее. Спираль может перегореть из-за изначально низкого качества нагревательного элемента.

Спираль в центре трубки ТЭНа держится за счет ее плотного заполнения песком. Если при засыпке песок был плохо утрамбован или спираль сместилась от центра к стенке трубки, то со временем из-за вибрации спираль может сдвинуться и коснуться внутренней поверхности трубки.

Если спираль соприкасается только в одной точке, то при неподключенном проводе заземления УЗО в квартирной проводке обогреватель не потеряет своей работоспособности и электрочайник или любой другой отопительный прибор продолжит работу. Но при этом есть вероятность того, что фаза попадет на корпус изделия, а если он металлический, то вероятность поражения человека электрическим током при прикосновении к корпусу.

Если электроприбор будет заземлен, то в результате укорочения спирали вырабатываемая мощность значительно возрастет, а если не сработает автоматический выключатель, спираль расплавится и нагревательный элемент полностью выйдет из строя.

Если спираль коснется трубки одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если выключатель не успеет сработать, спираль тут же сгорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей — обрыв нихромовой спирали или короткое замыкание на металлическую трубчатую оболочку. Любая из этих неисправностей не может быть устранена и нагревательный элемент подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривается к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить ТЭН

В зависимости от наличия измерительных приборов, ТЭН можно проверить одним из следующих способов. Измерьте сопротивление катушки и сопротивление между катушкой и трубкой с помощью стрелочного тестера или мультиметра, кольца с фазоуказателем или контрольной электрики.

Проверка ТЭНа

с помощью стрелочного индикатора или мультиметра

Для проверки необходимо включить прибор в режим измерения минимального сопротивления и коснуться концами щупов прибора выводов ТЭНа.

Если спираль оборвана, то стрелочный индикатор покажет сопротивление, равное бесконечности, а мультиметр вместо реального сопротивления покажет «1», что эквивалентно бесконечному сопротивлению.

Достаточно ввести в окна калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выбиты на трубке. Вы можете использовать информацию о потребляемой мощности прибора. Например, сопротивление нагревательного элемента электрочайника мощностью 2000 Вт будет 24,2 Ом.

Если спираль цела, то нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а другим — к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор показывает значение, отличное от заданного, то имеет место короткое замыкание и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка нагревательного элемента

со светодиодом и батарейкой или блоком питания

Если нет в наличии тестера или мультиметра, или в мультиметре села батарейка типа Крона, то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой аккумулятор, даже севший, с напряжением от 3 В до 12 В можно успешно проверить любой ТЭН, в том числе и электрочайник.

На фото видно, как можно проверить целостность катушки ТЭНа с помощью вынутой из мультиметра севшей батарейки Крона (напряжение на ее клеммах было всего 5 В вместо 9В), резистор 51 Ом и светодиод. Только учтите, что светодиод – это не лампочка и его нужно подключать, соблюдая полярность. Так как сам нагревательный элемент имеет сопротивление, при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод горит, значит спираль цела. Для проверки сопротивления изоляции нужно отсоединить цепь от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен гореть.

Если под рукой нет аккумулятора, то его с успехом можно заменить любым блоком питания переменного или постоянного тока, любым зарядным устройством, например, от сотового телефона или ноутбука. На этом фото с помощью зажимов типа «крокодил» напряжение питания подается от источника постоянного напряжения. Светодиод уверенно светился при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа индикатором фаз

Внимание! При проверке ТЭНа индикатором фаз и контролем электрика следует соблюдать осторожность. Прикосновение к открытым частям цепи, подключенной к электрической розетке, может привести к поражению электрическим током. Иными словами, недопустимо прикасаться к корпусу ТЭНа и его клеммам после подключения к розетке.

Если у вас есть под рукой фазоуказатель электрика, то с его помощью вы также сможете проверить исправность ТЭНа. В этом случае сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверяться с большей достоверностью, так как при проверке мультиметром подается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где находится фаза в розетке (по правилам она должна быть справа) и затем соединить один из контактных стержней ТЭНа куском провода с клеммой фазы , как показано на фото.

Если при прикосновении к противоположной клемме нагревательного элемента световой индикатор не светится, значит спираль оборвана, а если загорается при прикосновении к трубке, то пробой изоляции (спираль касается трубки ).

Проверка ТЭНа с помощью электрика

Практически каждый может проверить ТЭН с помощью электрика, так как не требуются измерительные приборы. Суть теста заключается в последовательном включении любой лампочки со спиралью ТЭНа с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к тесту необходимо взять вилку со шнуром и подключить один ее конец к любой контактной клемме нагревательного элемента, а другой конец к электропатрону. Далее ко второй клемме картриджа подключается дополнительный кусок провода. В патрон вкручивается любая лампочка, рассчитанная на 220 В.

Сначала свободный провод от картриджа соединяется со свободным концом нагревательного элемента, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и выход от картриджа, прямо по схеме, подключается к трубке ТЭНа, как показано на фото. Вилка вставлена ​​в розетку, если лампочка не светится, значит сопротивление изоляции между спиралью и трубкой велико и ТЭН исправен. Если лампа начала светиться, значит, произошел пробой изоляции и эксплуатировать такой нагревательный элемент недопустимо.

Нестандартные методы проверки ТЭНа

Если нет возможности проверить ТЭН одним из вышеперечисленных способов, то можно подключить провода от шнура с вилкой непосредственно к клеммам ТЭНа и вставьте вилку в розетку на несколько секунд. Если нагревательный элемент начинает нагреваться, значит, спираль цела. Осторожно, проверяя температуру нагрева ТЭНа, не обжечься рукой.

Для проверки сопротивления изоляции один из концов шнура при вынутой из розетки вилке необходимо отсоединить от вывода нагревательного элемента и подключить через предохранитель, рассчитанный на ток защиты не более 5 А, к трубка нагревательного элемента. Затем вставьте вилку в бытовую электрическую розетку. Здесь нет ограничения по времени. Если предохранитель не перегорает сразу, значит короткого замыкания между катушкой и корпусом нет и ТЭН исправен.

довести его всеми возможными способами до проверки ТЭНа просто нереально. Нагревательный элемент можно проверить даже с помощью стационарного телефона, включив его в разрыв одного из проводов, которыми телефон подключен к сети. Если после подключения в снятой трубке есть сигнал, то ТЭН исправен. Можно даже не брать трубку, а звонить с мобильного на него. Наличие звонка подтвердит целостность змеевика нагревательного элемента.

09.12.2016 Евгений Фоменко

Проверить ТЭН водонагревателя с тестером и без него можно несколькими способами. В первую очередь следует рассчитать сопротивление для вашего котла. Формула расчета: R=U*U/P. U — напряжение, равное 220 В, P — мощность устройства.

Например, сопротивление для модели Ariston BLU R 100V мощностью 1500 Вт будет рассчитываться так: R = 220*220/1500 = 32,3 Ом. А для водонагревателя Термекс ЭР 200В мощностью 6000 Вт сопротивление должно быть: R=220*220/6000=8 Ом. Значение мощности написано в инструкции по эксплуатации и на заводской наклейке внизу бака.

В первую очередь устройство отключается от сети. После этого защитный кожух снизу водонагревателя снимается. Для этого винты откручиваются крестовой отверткой, и ее поддевают, чтобы открыть защелки. С соединения с трубчатым электронагревателем снимается изоляция, отсоединяются провода и можно приступать к проверке.

Существуют следующие способы проверки ТЭНа на исправность:

Наиболее частой причиной выхода из строя бытовых электроприборов является повреждение нагревательного элемента. Трубчатый электронагреватель присутствует практически во всех бытовых приборах. Тэн представляет собой трубку, внутри которой находится спираль, обладающая высоким сопротивлением. При этом нагрев происходит за счет протекания тока по трубке. Внутренняя часть компонента заполнена проводящим веществом, удерживающим тепло.

Нагревательный элемент имеет характеристики, по которым можно определить состояние устройства. Эти характеристики можно измерить мультиметром. Для выполнения этой процедуры необходимо знать некоторые аспекты, как проверить ТЭН мультиметром.

Где применяются нагреватели

Нагревательные элементы применяются в машиностроении, в пищевой промышленности, в химической промышленности, а также в медицинском производстве. В промышленных целях нагревательные элементы способны нагревать твердые тела, газы, сыпучие и жидкие материалы. Кроме того, эти электроприборы используются для плавки руд, меди, сплавов, стали и алюминия.

В быту используются следующие обогреватели: для теплиц и теплиц, для саун и бань, для электрокаменок, для чайников, для стиральных машин, для утюгов, для бань и саун.

Как проверить ТЭН в электрочайнике

Перед производством процедуры измерения необходимо рассчитать сопротивление, соответствующее измеряемому электроприбору. В этом случае следует знать его мощность. Этот показатель указывается в техпаспорте оборудования или на корпусе. Для расчета сопротивления необходимо сначала рассчитать ток, проходящий через нагревательный элемент. Это достигается делением мощности на напряжение электрической сети – 220 вольт.

После этого следует напряжение сети — 220 вольт разделить на полученную силу тока. В этом случае будет получено значение, равное сопротивлению. Это значение должно появиться на дисплее измерительного прибора в результате диагностики отопительного прибора.

Для проверки ТЭНа тестером необходимо переключить прибор на зону измерения сопротивления. Затем коснитесь стержня одним проводом тестера. Если на дисплее мультиметра появляется неверное значение, это свидетельствует об обрыве резьбы, расположенной посередине трубки.

Сопротивление в электрочайнике мощностью 2000 Вт должно соответствовать значению 25 Ом. Если с внутренней стороны трубки расхождения нет, то нужно одним щупом коснуться стержня, а вторым – металлической трубы. При этом на табло должно появиться бесконечное обозначение показателя сопротивления. Если на табло отображается определенное значение, это означает, что произошло короткое замыкание.

Как проверить нагревательный элемент в посудомоечной машине

Для этого теста вам понадобится мультиметр. Можно использовать простейший измерительный прибор. Переключатель должен быть установлен в диапазон, измеряющий омы. При этом щупы измерительного прибора прикладывают к контактам нагревательного элемента.

Если электроприбор находится в рабочем состоянии, то его сопротивление должно соответствовать значению 21-22 Ом. Если нагревательный элемент находится в неисправном состоянии, то на дисплее будет отображаться бесконечное значение. Если отклонений от нормы не обнаружено, то на следующем этапе диагностики следует определить утечку тока на корпус.

В этом случае нужно переключить реле измерительного прибора на мегаомы. Затем одним щупом нужно прикоснуться к силовому контакту, а второй провод присоединить к земле или к поверхности электроприбора. Если нагревательный элемент находится в рабочем состоянии, результаты будут равны бесконечности.

Для достижения более точных результатов при производстве мер измерения внешняя сторона нагревательного элемента должна иметь сухую поверхность. В противном случае тестер не покажет сопротивление, равное бесконечности.

Как проверить ТЭН в мультиварке

Для этого рекомендуется отключить прибор от сети. Кроме того, необходимо отсоединить проводники, подсоединенные к разъемам нагревательного элемента. Далее следует процесс диагностики ТЭНа мультиварки. Эта процедура аналогична вышеописанной, только нужно рассчитать сопротивление, соответствующее этому устройству.

При этом, если ТЭН находится в рабочем состоянии, то мультиметр покажет значение, близкое к полученному в результате расчетов. Если показатель равен нулю, это означает, что произошло короткое замыкание изнутри ТЭНа и его следует заменить на новый. Если результат соответствует единице, это означает, что сломался ТЭН, и необходимо заменить ТЭН на исправный.

Проверить утечку тока. При этом нужно подключить один провод мультиметра к поверхности электроприбора, а второй к контактным соединениям мультиварки. В результате этого измерительный прибор должен показать значение, которое будет равно бесконечности.

Как проверить ТЭН в электроплите

Мультиметр используется для диагностики ТЭНов электроплиты. При этом проверяется такой показатель, как сопротивление. Значение этой характеристики соответствует нескольким сотням Ом. Если значение сопротивления занижено, это свидетельствует о возникновении в нем короткого замыкания. Когда показание будет равно бесконечности, будет понятно, что элемент сломался. Эти ситуации, описанные выше, связаны с заменой неисправного нагревательного инструмента.

Горелки электроплит имеют четыре провода. При этом они содержат два нагревательных компонента. Эти компоненты имеют разные величины мощности и сопротивления.

Нагреватели не должны быть соединены с кузовом. Для такого осмотра нужно переключить переключатель мультиметра в диапазон, который соответствует зуммеру. Один из щупов подключается к выходу ТЭНа, второй проводник подключается к поверхности прибора. Если звонилка пищит, то произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как можно проверить исправность своими руками. нагревательный элемент — нагревательный элемент.

В настоящее время водонагреватели широко используются в быту. Это электрочайники, электроплиты и другие бытовые приборы.

Во всех этих устройствах вода нагревается с помощью нагревательного элемента — ТЭНа ТЭНа.

Внутри нагревательного элемента находится проволочная спираль с высоким удельным электрическим сопротивлением, которая нагревается при прохождении через нее электрического тока.

Пространство между змеевиком и корпусом нагревательного элемента заполнено электроизоляционным наполнителем с высокой теплопроводностью, хорошо проводящим тепло.

Когда электронагреватели перестают греть воду, чаще всего причиной этого является выход из строя ТЭНа.

Итак,

как проверить ТЭН ?

1. Перед проверкой необходимо рассчитать сопротивление нагревательного элемента. Для этого нужно знать его мощность. Обычно он указывается на корпусе устройства и в паспорте на него.

Зная мощность, вычисляем ток, протекающий через нагревательный элемент — это отношение мощности к напряжению сети (220В):

I=P/U , Ампер.

После расчета тока определяем сопротивление: отношение напряжения (220В) к току:

R=U/I , Ом.

R=U²/P , Ом.

Допустим у нас есть ТЭН мощностью 2000 Вт (2кВт), напряжение сети 220В, подставив эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Тех. напряжение вольт подставляем в , мощность ватт в — сопротивление получаем в омаха .

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от сети и отсоединить провода от разъемов нагревателя.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Прикасаемся щупами мультиметра к выводам ТЭНа:

— если ТЭН исправен , то прибор должен показать сопротивление близкое к расчетному.

— если показывает ноль, то короткое замыкание внутри ТЭНа и его необходимо заменить.

— если показывает 1 (один) — поломка ТЭНа а так же замена (стрелка тестера покажет ∞).

3. После этого проверяем поломку ТЭНа на корпусе.

Переводим переключатель аппарата в режим набора номера «зуммер». Подключаем один щуп прибора к выходу ТЭНа, второй к корпусу ТЭНа (можно подключить заземление на ТЭН).

Если нет поломки корпуса — зуммер мультиметра не должен подавать звуковой сигнал.

Если подается звуковой сигнал, то Нагревательный элемент имеет поломку на корпусе и требует замены.

Таким простым способом можно проверить исправность ТЭНа ТЭНа с помощью мультиметра.

4. Но также возможно, что изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции нагревательного элемента понадобится мегаомметр .

Если в цепи с нагревательным элементом установлено УЗО, то в случае износа или старения изоляции ток утечки может достигать значения, достаточного для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по устройствам защиты, УЗО может начать срабатывать, начиная с половины значения номинального остаточного тока отключения:
— от 5 мА для УЗО с настройкой 10 мА;
— от 15 мА для УЗО с настройкой 30 мА.

Как проверить тестером и без тестера ТЭН, термостат и другие детали водонагревателей разных моделей

Иногда внутри любого бытового прибора происходит поломка, которую просто невозможно заметить и увидеть. Бывает, что водонагреватель работает, как и раньше, но диагностика все же не помешает. Поэтому в данной ситуации потребуется проверка различными методами и приборами. Необходимо проверить водонагреватель, так как котел представляет собой сложную систему, состоящую не только из электрических функций, но и направленную на работу с водой. Вода и электрический ток – сложное сочетание, поэтому любые неполадки могут привести к плачевным результатам.

Водонагреватель внутри

Проверка нагревателя водонагревателя с помощью тестера

Существует множество способов. ДЕСЯТЬ проверок. Чаще всего используется метод, при котором проверка осуществляется с помощью специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного котла.

Формула для расчета: R=U*U/P, где:

• U — это постоянная величина, равная 220 вольтам.
• P — Это мощность устройства, узнать ее можно в инструкции к котлу или на заводской табличке, которая находится внизу котла или сзади.

Использование мультиметра

На мультиметре есть флажок, который можно повернуть на 360 градусов и выбрать для проверки любую функцию. Его нужно повернуть, чтобы измерить сопротивление в сумме 200 Ом. Контакты мультиметра следует соединить с подключением ТЭНа. Если водонагреватель звенит, то есть находится в идеальном рабочем состоянии, то на экране будет отображаться такое же значение, какое было рассчитано ранее по формуле.

Если на дисплее отображается ноль, единица или знак бесконечности, то это свидетельствует о какой-то поломке, например, коротком замыкании, обрыве. В этом случае придется менять деталь, починить не получится.

Отказ отопителя

Далее нужно проверить сам котел на поломку корпуса, сделать это еще проще. Флажок должен быть повернут, чтобы прозвучал зуммер. Первый контакт мультиметра необходимо подключить к трубчатому электронагревателю, а второй к корпусу водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это свидетельствует о поломке корпуса, поэтому в данном случае трогать сам котел категорически нельзя, так как может произойти удар током, не смертельный, но достаточно сильный.

Приложение Мегаомметр

Его флажок нужно повернуть в сторону 50 вольт, один контакт соединить с контактом ТЭНа, а второй с корпусом. Если на дисплее мегаомметра отображается значение более 0,5 МОм, то водонагреватель полностью исправен.

УЗО для водонагревателя

УЗО – специальное устройство, позволяющее защитить водонагреватель от утечек тока. УЗО выглядит как небольшая коробочка, на которой две лампочки и одна кнопка.

Принцип работы следующий:

• УЗО устанавливается непосредственно перед самим водонагревателем, весь электрический ток проходит через УЗО, которое питает механизм котла.
• Как только внутри котла произойдет утечка тока, которая может стать опасной для жизни, УЗО уловит утечку и отключит всю систему. Срабатывание УЗО происходит за счет специальных датчиков и переключателей.

Как выглядит УЗО?

Причин отключения УЗО:

• Неверное расположение УЗО. Если УЗО подключено не в том месте, система будет проводить через себя неправильный электрический ток, из-за чего в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция нагревателя. Эта функция защищает всю систему от прохождения тока через воду. В старых или неизвестных дешевых моделях этот элемент может быть поврежден, поэтому даже при обычном мытье рук человека возможно поражение электрическим током.
• Ток утечки. Распространенной причиной отключения УЗО является обрыв кабеля или любого другого провода внутри котла. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус котла, а так как он металлический, то удар при прикосновении может быть очень сильным. В этом случае придется разобрать водонагреватель и проверить его изнутри.

Важно правильно установить УЗО, ведь именно оно спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим.

Проверка термостата водонагревателя

Термостат можно проверить с помощью мультиметра.

Проверка осуществляется следующим образом:

• Флажок мультиметра необходимо перевести в режим измерения сопротивления.
• Далее соедините контакты мультиметра с контактами терморегулятора.

Правильное подключение мультиметра

• Если на дисплее мультиметра появляется бесконечное значение, то термостат придется полностью заменить, ремонту он не подлежит.
• Если на дисплее появилось сопротивление, то поставьте галочку на меньшее значение, а затем прогрейте трубку термостата зажигалкой; если он работает правильно, сопротивление резко возрастет и сработает защитная реакция.

Проверка предохранительного клапана водонагревателя

Предохранительный клапан является важной деталью в работе водонагревателя.

Предохранительный клапан

Предохранительный клапан можно проверить следующим образом:

1. Сначала нужно включить водонагреватель и убедиться, что кран горячей воды не открыт, пока вода не нагреется до максимума. Если клапан исправен, то через него должна начать капать лишняя вода.
2. Если из клапана не капает вода, то, скорее всего, он неисправен и его придется заменить.

Не начинайте замену, не проверив кран горячей воды. Он не должен протекать, так как через него может просочиться лишняя вода, поэтому клапан не сработает.

Клапан может не работать при неправильной установке термостата, а именно при неполном нагреве воды, а также при заборе воды из водонагревателя, что снижает давление в нем.

Проверка отопителя без тестера

Для проверки отопителя без тестера потребуется еще одно приспособление, а именно контрольная лампа электрика, которую можно сделать самостоятельно, найдя инструкции или видеоуроки в интернете.

Лампа своими руками

Необходимо подать ноль от сети на один из контактов ТЭНа, а фазу через эту же лампу на второй контакт. Если лампочка загорается, то обогреватель исправен и беспокоиться не о чем.

Проверка теплового реле (термостата) водонагревателя

Водяной термостат – это устройство, которое управляет нагревом котла и контролирует температуру воды. Проще говоря, термостат нужен для того, чтобы нагреть проточную воду до определенной температуры, а потом он автоматически отключается и также автоматически включается, когда вода остыла до определенной температуры и ее нужно снова нагреть.

Проверить регулятор температуры можно следующим образом:

• Для начала нужно снять термостат и узнать, исправен ли он. Его нужно перевести в режим измерения сопротивления.

Термостат водонагревателя

• Затем необходимо установить максимальную температуру и измерить сопротивление на клеммах выхода и входа термостата. Термостат сломан и неисправен, если система никак не реагирует.
• Если термостат исправен и система реагирует, то флаг регулятора необходимо переключить на самый нижний показатель и контакты тестера соединить с контактами котла.
• В завершение нужно нагреть трубчатый элемент термостата зажигалкой. Если система окажется рабочей, то индекс сопротивления очень сильно возрастет.

Для проверки термостата вам понадобится мультиметр, который использовался в первом случае, он очень функционален.

Мультиметр

Заключение

Плановые проверки водонагревателя просто необходимы, чтобы избежать плачевных результатов, например, поражения электрическим током, прорыва водонагревателя, затопления соседей и многого другого. В быту каждому человеку необходимо иметь мультиметр, так как все проверки проходят с его помощью.
