Как проверить термодатчик стиральной машины

Термодатчик представляет собой деталь внутри машины, который отвечает за температуру воды и работу нагревательного элемента.

В случае, если случится перегрев или вода совсем не начнет греться, будет виноват терморегулятор, который посылает показания в систему автоматического управления для своевременного отключения нагрева температуры.

Рассмотрим в этой статье проблемы, связанные с датчиком терморегуляции.

Содержание

1. Виды терморегуляторов
2. Электромеханические датчики
3. Газонаполненный
4. Биметаллический
5. Электронный датчик
6. Как проверить термодатчик стиральной машины?
7. Показания мультиметра
8. Проверка газонаполненного датчика
9. Проверка биметаллического датчика
10. Как понять, что сломался датчик?

Виды терморегуляторов

Моделей стиральной техники много и не во всех установлен датчик одной конструкции.

Они делятся на электромеханические, которые подразделяются:

• биметаллические;
• газонаполненные.

Существуют терморегуляторы с самостоятельным принятием решения. А могут быть электронными – это уже современные терморегуляторы, называемые термисторы.

Электромеханические датчики

Работа их заключается в том, что они размыкают электрическую цепь при достижении заданной температуры.

Газонаполненный

Такой датчик разделен на 2 половины. Первая похожа на таблетку из металла размером до 30 мм и высотой 30 мм.

Расположена эта деталь на внутренней части бака машины и напрямую контактирует с водой.

Другая ее часть похожа на медную трубочку, которая соединяется с регулятором температуры, который мы видим на панели управления.

Этот терморегулятор наполнен фреоном. При изменении температуры воды, он расширяется или сужается и это служит причиной для замыкания либо размыкания контактов нагревательного элемента.

Биметаллический

Тоже похож на таблетку такого же размера примерно 30 мм, только высота не выше 10 мм.

Название он свое получил из-за располагающейся внутри биметаллической пластины.

Когда вода нагревается до необходимой температуры, пластинка из металла выгибается и это позволяет замкнуть контакты, чтобы нагрев остановился.

Электронный датчик

Речь пойдет о термисторе. Установлен почти во всех нынешних моделях стиральной и посудомоечной техники.

Это длинный (30 мм) цилиндр из металла или стержень диаметром 10 мм.

Находится он непосредственно на нагревательном элементе. Термистор реагирует на изменение сопротивления при нагревании воды до установленной регулятором температуры и по достижении нужных показателей дает команду отключить процесс нагрева.

Как проверить термодатчик стиральной машины?

Чтобы удостовериться в неисправности детали, придется ее достать.

Часто электронный термистор располагается внутри нагревательного прибора, который стоит внизу стиральной машины.

Проверка термодатчика стиральной машины дело несложное. Сначала его нужно достать, а чтобы его достать придется:

1. убрать заднюю крышку;
2. отцепить провода от датчика;
3. открутить не до конца винт, который держит ТЭН;
4. достать термистор.

Работает или нет деталь, может показать прибор мультиметр. Если он уже настроен на определение сопротивления, остается подцепить щупы к контактам датчика.

Показания мультиметра

Мультиметр должен показывать сопротивление в 6000 Ом, если температура 20 град.

Хотя показатели мультиметра весьма условные. Нужно ориентироваться на модель стиральной машины:

• У Zanussi, Electroulux при температуре воды 30 град, сопротивление равно примерно 17 кОм.
• Термодатчик стиральной машины Ардо будет показывать 5,8 кОм в обычном режиме.
• У Канди при таком же условии 27 кОм.

Теперь нужно термистор опустить в воду с температурой 50 град и проверить. Сопротивление должно упасть до 1350 Ом (в зависимости от модели).

Чтобы точно узнать, какие должны быть показатели, нужно заглянуть в описание машины или на сайт производителя.

Термистор ремонту не подлежит при неисправности. Придется термодатчик стиральной машины купить и заменить.

Проверка газонаполненного датчика

К газонаполненному датчику добраться чуть сложнее.

Придется убрать заднюю крышку и переднюю панель управления. На панели управления нужно открутить внешнюю часть датчика. На задней вы должны увидеть вывод с проводами.

Очень важно избежать повреждения медной трубки, поэтому избавляться от резиновой изоляции придется очень осторожно.

Можно вооружиться шилом, чтобы подцепить уплотнитель вокруг трубки и убрать. Чтобы датчик выскочил из паза, нужно немного на него надавить, вытащить и отцепить провода.

Обычная поломка для такого датчика – это проблема с медной трубкой, из которой выходит фреон и замена термодатчика в стиральной машине.

Проверка биметаллического датчика

Биметаллический датчик находится там же где и газонаполненный, и достается аналогично.

Проверяется мультиметром с последующим нагреванием в горячей воде, как и в случае с термистором. В основном, в таком датчике причина неработоспособности – в пластине, ее износе или механическом повреждении. При неисправности меняется на новый.

Как понять, что сломался датчик?

Существуют внешние признаки, которые позволяют с уверенностью сказать, что проблема в датчике. К ним относятся:

1. Машина даже на режиме с маленькой температурой нагревает воду до кипячения.
2. Корпус машины в процессе работы нагревается, а из люка виден пар.

Потребуется срочный ремонт или замена, в противном случае выйдет из строя, а конкретнее – сгорит нагревательный элемент, что сильно ударит по карману.



ТОП магазинов стиральных машин и бытовой техники:

•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• ru. aliexpress.com— запчасти для стиральных машин

Как проверить термистор? — вопрос №3036887

Ответы

Термистер меняет сопротивление в зависимости от температуры. По второму вопросу — все зависит от его роли в схеме. 29.10.18

Глеб Черняк Читать ответы

Александр Читать ответы

Natalia Читать ответы

Посмотреть всех экспертов из раздела Технологии

Похожие вопросы

Решено

если можно подскажите где скачать Xbox и Xbox Identity

поиск документов которые были распечатаны

Как исправить ошибку s_ da_sdmmc_write_failed 3149 при прошивке чрез SP_Flash_Tool На Lenovo

Помогите. что делать?? Средство восстановления запуска не может автоматически восстановить этот компьютер. У меня с Windows 7 такая проблема. Включаю ноут, сначала вроде бы ничего, на экране

Недействительный сертификат сервера. ЧТО ДЕЛАТЬ?((((

Пользуйтесь нашим приложением

Как проверить термистор с помощью мультиметра

Термистор выходит из строя из-за обрыва проводов между термистором и платой управления, короткого замыкания, повреждения и старения. Когда вы замечаете какие-либо необычные тепловые изменения в вашем приборе, идеально проверить термистор с помощью мультиметра.

Термистор представляет собой полупроводник с большим сопротивлением, чем у проводника, и меньшим, чем у изолятора. Термистор — это тип резистора, сопротивление которого увеличивается с понижением температуры и уменьшается с повышением температуры.

По мере повышения температуры сопротивление уменьшается, и электроны становятся более подвижными, что позволяет большему току проходить по цепи. Как правило, работа термистора заключается в контроле горячей и холодной температуры, напряжения и защите цепи от перегрузки по току и перегрева.

Содержание

Типы термисторов

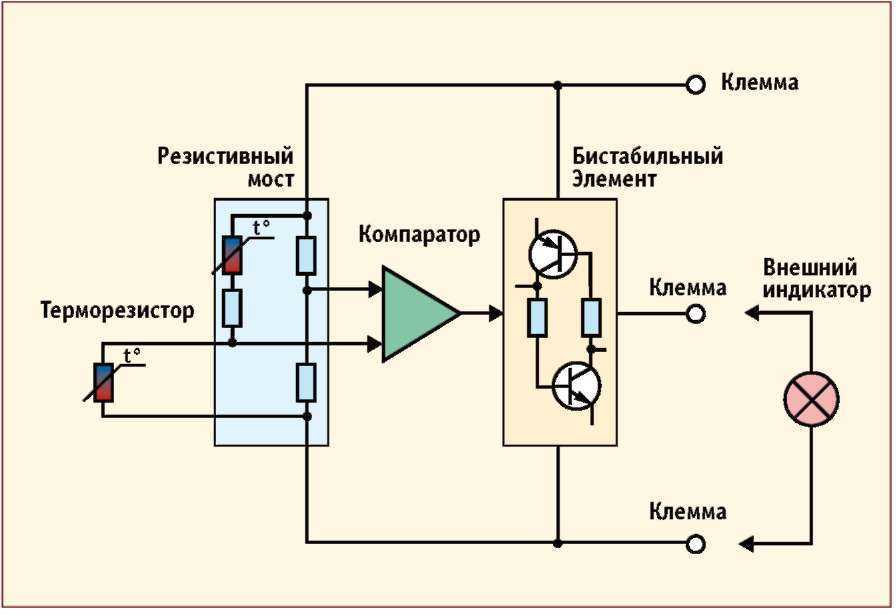

Термисторы датчики температуры используются в больших цепях, блоках и приборах. А температура контроллер мониторы температура термистора. Термисторы также могут создавать переменное напряжение за счет увеличения и уменьшения температуры и сопротивления.

В зависимости от функциональности существует два типа термисторов.

• Термисторы NTC (отрицательный температурный коэффициент)

В термисторах NTC сопротивление обратно пропорционально температуре. При повышении температуры сопротивление уменьшается и увеличивается с падением температуры. Термисторы NTC используются для защиты цепей от больших токов.

• PTC (положительный температурный коэффициент))

В термисторах PTC сопротивление прямо пропорционально температуре. Она увеличивается с повышением температуры и уменьшается с температурой. Термисторы PTC также используются для защиты приборов от перегрузки по току и перегрева. Термисторы прикреплены к блокам управления, которые проверяют температуру термистора и поддерживают контролируемую температуру прибора.

Как проверить термистор с помощью мультиметра

Чтобы проверить термистор мультиметром:

1. Установите мультиметр на сопротивление (не менее 100-200 кОм).
2. Подсоедините оба щупа мультиметра (красный и черный) к ножкам термистора.
3. Измерьте сопротивление при комнатной температуре.
4. После этого перенесите терморезистор в горячее место и измерьте сопротивление.
5. Теперь поставьте терморезистор на холодное место и снова измерьте сопротивление.
6. У хорошего термистора сопротивление уменьшается при повышении температуры, а сопротивление увеличивается при низких температурах (минусовых).
7. Термистор неисправен, если показания мультиметра не меняются при изменении температуры.
8. Кроме того, показания 0 (достаточно низкий) или OL (разомкнутый контур) означают, что термистор неисправен.

Ниже мы шаг за шагом объясним , как проверить термисторы с помощью мультиметра, используемого в различных приборах.

Чтобы проверить исправность термистора:

Шаг 1: Настройте мультиметр

Вставьте красный щуп в COM-порт и черный щуп в порту VmAΩ .

Установите мультиметр на значение сопротивления ( Ом ).

Установите больший диапазон , например 200 кОм.

Шаг 2: Проверка термистора с помощью мультиметра

Подсоедините красный щуп к одной ножке термистора, а черный щуп к другой ножке . Вы можете присоединять щупы к термистору в любой последовательности, так как сопротивление не имеет полярности (направление).

Проверьте показания сопротивления при комнатной температуре.

Теперь нагрейте термистор с помощью вентилятора, зажигалки или плиты , пока он подключен к мультиметру. Убедитесь, что вы не берете термистор рядом с пламенем.

По крайней мере, мы возьмем термистор , подключенный к мультиметру в прохладном месте например в холодильнике.

Шаг 3: Оцените свой термистор с помощью показаний мультиметра

Сопротивление , показывающее на мультиметре, будет уменьшать на при повышении температуры. По мере повышения температуры способность проводника по току увеличивается, уменьшая сопротивление (противодействующая силе тока).

Показания сопротивления на мультиметре должны увеличиваться, так как мы берем термистор и мультиметр в холодное место . Как мы знаем, по мере снижения температуры пропускная способность проводника по току уменьшается, увеличивая сопротивление этого проводника или цепи току.

Однако для выявления неисправного термистора следует помнить, что при переносе установки в холодное или горячее место сопротивление не меняется. Если мультиметр показывает OL, проверяемый термистор неисправен (имеет открытый путь).

Кроме того, если мультиметр показывает 0 или очень низкое сопротивление , произошло короткое замыкание термистора, что привело к уменьшению сопротивления.

Рекомендуется сравнить сопротивление вашего термистора при различных температурах с идеальными диапазонами, указанными в руководстве.

Признаки неисправности термистора

Есть несколько признаков, по которым можно понять, выйдет ли из строя термистор. Теперь давайте начнем обсуждать несколько признаков неисправного термистора.

• Термистор измеряет неточное и необычное температуру
• температуру в цепи увеличение или уменьшение чем идеальный диапазон.
• Утечка охлаждающей жидкости(холодильник).
• Раздражающий шум от машин

Если вы заметили все вышеперечисленные симптомы, если вы не можете заменить термистор, это представляет опасность.

Как проверить термистор сушилки с помощью мультиметра?

Термистор (датчик температуры) установлен на вентиляторе . Он измеряет температуру выхлопного воздуха и поддерживает идеальную температуру внутри сушилки.

Для проверки термистора отвинтите осушитель, найдите термистор, отсоедините его провода и извлеките его из термистора.

Установите мультиметр на Ом знак (Ом) и установите более высокий диапазон, например 1000 кОм, и подключите оба щупа к клемме термистора.

Если термистор осушителя исправен, мультиметр должен показывать около 50 кОм при комнатной температуре. При повышении температуры в помещении сопротивление будет увеличиваться, а при низкой температуре — уменьшаться.

Как проверить термистор холодильника?

Отвинтите блок управления в потолке холодильника и отсоедините термистор от жгута.

Подсоедините оба щупа мультиметра к обоим проводам термистора в разъеме. Мультиметр покажет вам сопротивление термистора при комнатной температуре. Сопротивление термистора холодильника будет около 11 кОм при комнатной температуре ( 22C или 73F ).

Теперь возьмите стакан с ледяной водой и опустите внутрь термистор; по мере остывания термистора его сопротивление увеличивается. Когда температура термистора достигает 0C или 32F (почти точка замерзания воды), мультиметр покажет сопротивление термистора 32 кОм .

Как проверить термистор NTC?

Чтобы проверить термистор NTC, установите мультиметр на 200 кОм (сопротивление) и прикрепите оба щупа к ножкам термистора. Мультиметр покажет сопротивление термистора при комнатной температуре.

Поместите термистор в горячее место (рядом с сушилкой или плитой) и снова проверьте сопротивление. Показание сопротивления будет уменьшаться по мере повышения температуры.

В термисторах NTC (отрицательный температурный коэффициент) сопротивление обратно пропорционально температуре. Сопротивление уменьшается с повышением температуры и наоборот.

Как проверить термистор PTC?

Установите мультиметр на Ом (Ом) и подключите оба щупа (красный и черный) к ножкам термистора. Теперь перенесите термистор в горячее или холодное место и снова проверьте сопротивление. Если проверенный термистор PTC исправен , сопротивление будет увеличиваться и уменьшаться по мере снижения температуры.

Сопротивление термистора PTC (положительный температурный коэффициент) прямо пропорционально температуре. При повышении температуры сопротивление также увеличивается, и наоборот.

Заключение

Функция термистора заключается в изменении сопротивления в ответ на колебания температуры, в которых он используется в цепях и полупроводниковых приборах. Если цепь термистора выходит из строя, это приводит к отказу или плохой работе всего прибора.

Если ваш термистор работает неправильно, вы можете быстро проверить его с помощью мультиметра, измерив сопротивление термистора при комнатной, холодной и горячей температуре.

Надеюсь, эта статья помогла вам понять, как проверить термистор с помощью мультиметра.

Связанные руководства:

• Как проверить статор с помощью мультиметра?
• Как проверить предохранитель без мультиметра
• Как проверить реле с помощью мультиметра
• Как проверить АРН с помощью мультиметра

0 Как измерить 9 и P00TC035 0 Термисторы NTC с Мультиметр

Перейти к содержимому

Автор: justelctrogoОпубликовано 27 декабря 2021 г.

Термисторы PTC и NTC с мультиметрами — Термистор (NTC/PTC) — это тип резистора, на значение сопротивления которого может влиять температура или температура вокруг него. Чтобы проверить или измерить, может ли термистор NTC или PTC работать правильно или нет, мы можем использовать цифровой мультиметр или аналоговый мультиметр с помощью нагревательных устройств, таких как паяльник, фен или другие типы нагревателей. Помимо возможности измерять или тестировать термистор, мы также можем различать тип термистора, который мы измеряем/проверяем, является ли он типом термистора PTC   (положительный температурный коэффициент)

 или тип термистора NTC  (отрицательный температурный коэффициент).

Читайте также Как измерить потенциометр с помощью мультиметра

Вот как измерить термисторы NTC и PTC с помощью мультиметра:

Как измерить термистор PTC (положительный температурный коэффициент) Установите переключатель мультиметра в положение в положении Ом (Ом)

Подсоедините датчик к ножке термистора (термистор не имеет полярности)

Подсоедините горячее жало паяльника к термистору (не прикасайтесь к термистору, так как это повредит корпус термистора).

Обратите внимание на дисплей мультиметра, значение сопротивления будет расти пропорционально высокой температуре вокруг него.

Как измерить термистор NTC (отрицательный температурный коэффициент)

1. Установите положение переключателя мультиметра в положение Ом (Ом)
2. Подсоедините датчик к ножке термистора (термистор не имеет полярности)
3. Подсоедините горячее жало паяльника к термистору (не прикасайтесь к термистору, так как это повредит корпус термистора).
4. Обратите внимание на показания мультиметра: значение сопротивления упадет пропорционально высокой температуре окружающей среды.

Термистор считается поврежденным или неспособным функционировать должным образом, если при измерении возникают следующие условия: является «коротким» или возникает «короткая связь». Значение на мультиметре всегда находится в положении «бесконечность» при измерении, это означает, что термистор «открыт» или «сломан».
