Как проверить тестером сопротивление: Как проверить сопротивление мультиметром — Строительство и ремонт

alexxlab

Содержание

Фотомануал как измеряется сопротивление мультиметром

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ — в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke
Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714
Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления.

обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком
Kemot — гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech — сопротивление, вольтметр, тестер для диодов в одном гнезде
Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде



 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 — 0,8 Ом. Если показывает бо́льшую цифру — значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении — значит цепь разомкнута. Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь — единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи — чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться — это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

Профессиональный мультиметр Fluke — образец качества, «мерседес» в среде измерительных приборов Как проверяют светодиод с помощью мультиметра — пошаговое руководство Виды детекторов скрытой проводки, для чего они применяются Выбираем инструмент для снятия изоляции с проводов, как не ошибиться. Видео

инструкция по измерениям, резистор и нелинейные элементы

Замечали, что при измерениях сопротивления в начальный момент на дисплее мультиметра начинают мелькать циферки, останавливающиеся на неком значении. Внутри применяются цифровые алгоритмы, не дающие мгновенно получить нужный ответ. Особенно трудно приходится проводящим измерение малых сопротивлений мультиметром. Точность его невелика, дробные части найти не получится. Как мультиметром проверить сопротивление – тема сегодняшнего обзора.

Измерение сопротивлений мультиметром

В отличие от ёмкостей сопротивление умеет измерять каждый тестер. Это простая операция. Фокус в том, что механические модели работают с напряжением без батарейки, а для оценки параметров резисторов нужен некий заряд для формирования вспомогательного напряжения. Разумеется, ограничения возможно обойти путём создания резистивного делителя, пользуясь внешним источником – к примеру, розеткой. Отличие цифровых мультиметров – без подпитки приборы не работают.

Цифровой мультиметр

Минусом современных моделей считается ограниченность шкалы. Хочешь сопротивление резистора мультиметром измерить, а натыкаешься на сплошные трудности. Максимальный предел не превышает 2000 кОм. Это лишь 2 МОм, радиолюбители знают, что это далеко не верхняя граница для достойного резистора. Сопротивление изоляции электрических приборов должно составлять 20 МОм. Проверить его качество при помощи рядового мультиметра не получится. Первое правило измерения сопротивления мультиметром: «Размер шкалы соответствует измеряемому значению».

Понять соответствие непросто. В былые времена номинал проставлялся на корпусе резистора. Для слишком малых моделей сложно разглядеть цифры. От габаритов номинал не зависит. Приходится гадать: малютка на пару Ом или МОм. Разница в миллион раз, ошибиться не хочется. Большинство резисторов сегодня маркируются цветными полосами. Не стоит учить таблицу наизусть. Советуем пользоваться простой методикой: найти в интернете онлайн-калькулятор для решения собственных задач. Подобный находится по адресу http://www.chipdip.ru/info/rescalc/.

Все оформлено в виде таблицы, причём показано, что резисторы маркируются четырьмя или пятью полосами. Допустимые цвета приведены в строках сформированной авторами сайта таблицы. Номера полос идут по столбцам. Выбор нужной гаммы происходит в виде кликов по радиобоксам. Для каждой полосы возможен единственный цвет. В верхней части текущие изменения отображаются на схематически нарисованном резисторе, что добавляет удобства. Обычно крайняя полоса толще остальных, на практике это невозможно заметить.

Тогда стараются достать схему прибора, чтобы сориентироваться. Если примерный номинал известен, ошибиться сложно. Во вторую очередь смотрят на полосы. К примеру, золотой и серебристый цвет встречаются исключительно с крайней тонкой полосы. На практике отличить от жёлтого и серого сумеет редкий человек. Без опыта слишком сложно. Потребуется завести на калькулятор оба варианта (слева направо и справа налево), потом начинать измерения мультиметром с максимального из полученных номиналов.

Итак, для получения значения в онлайн-калькуляторе потребуется проставить все полосы. В режиме реального времени на Чип&Дип работать не получится – маленький недостаток. В результате усилий в текстовом поле появляются:

  1. Номинал резистора, сопротивление в стандартных единицах. К примеру, омах.
  2. Через запятую идёт допуск на точность. Худшие резисторы показывают отклонение в 10% (в обе стороны по отдельности). В результате разброс номиналов сопротивлений  сильный. Поэтому требуется проверка сопротивления мультиметром.

Форма калькулятора не лучшая, зато находится на сайте известного магазина Чип&Дип, где возможно заказать нужные детали. Сообразно найденной величине выставляется шкала мультиметра с запасом. Допустимо, для резистора на 10 кОм предел составляет 20k. Напоминаем, что на лицевой панели группа шкал измеряющих сопротивление помечается греческой буквой омега Ω.

Как проверить резистор мультиметром

Обычно проверка начинается с измерения номинала, как показано выше. На дисплее появится соответствующая цифра. Обратите внимание, параметр номинала способен сильно разниться, сохраняя допуск на точность. Точность цифрового мультиметра составляет 0,5 Ом, прибор показывает лишь целые значения. Принимая во внимание, что дополнительно присутствует и внутреннее сопротивление мультиметра, оценить параметры резистора с малым номиналом невозможно.

Проверка резистра

Важные замечания:

  • При измерении сопротивления иногда показания близки к нулю, либо наоборот – фиксируется обрыв. Значит, резистор вышел из строя. В первом случае замкнуло ближайшие витки, во втором – перегорела нить. Большинство резисторов состоит из керамического основания и намотанной на него высокоомной жилы. Каждый элемент характеризуется максимальной мощностью рассеивания, указываемой в технических данных. Если параметр превышен, случаются описанные выше эффекты. Часто корпус резистора темнеет. Не любая чернота означает поломку – в большинстве случаев краска менее устойчива к нагреву, нежели жила, и темнеет.
  • Немало зависит от допуска. Дешёвые резисторы даже в одном наборе отличаются на 15 и более процентов. Не значит, что мультиметр врёт, просто нужно учитывать сей факт при сборке схемы. Подходить с умом. Если написано, что требуется получить резистивный делитель с равными плечами по 100 Ом, страшного не случится, если взять номиналы по 90 Ом. Главное, соблюдать равенство.

Параметры малых сопротивлений требуется оценивать косвенными методами. Допустим, собрать резистивный делитель, как показано на рисунке. Дадим краткие пояснения. Во-первых, видим два резистора, причём один эталонный. Это небольшого номинала сопротивление с минимальным допуском 0,05% (серая полоса, не серебряная). Что обеспечит максимальную точность при работе. Напряжение питания +12 В взято не случайно. Это максимальный номинал, легко добываемый, к примеру, использовав блок питания от персонального компьютера. Чем выше напряжение, тем точнее измерения. Добрались до главной тонкости: вольтаж может быть измерен с потрясающей точностью – до десятых долей мВ.

Схема сборки резистивного делителя

Это поможет определить разность потенциалов на исследуемом резисторе. Потом номинал вычисляется из пропорции: (12 — U) / U = Rэт / R. Где Rэт – сопротивление эталонного резистора, а U — измеренное значение (см. рисунок). На картинке показано, куда подключать щупы мультиметра, земля берётся от источника питания (часто чёрный провод). Посмотрим выгоды применения схемы. Допустим, есть резистор номиналом 1,5 Ом с допуском 10%. Очевидно, что прямое измерение сопротивления даст на дисплее значение 1 или 2. Этого явно недостаточно. Теперь берём эталонный резистор номиналом 2,7 Ом, собираем схему и видим значение напряжения 4,4 В. Посчитаем пропорцию:

(12 — 4,4) / 4,4 = 2,7 / R;

откуда находим, что R = 1,56 Ом. Мы не смогли бы замерить сопротивление мультиметром при столь малых значениях номинала. Вдобавок точность великая – до сотых долей! Главное – становится понятно, что резистор соответствует технической документации и годится для применения по назначению. Описанным методом допустимо сопротивление провода попробовать измерить, при большой длине. К примеру, километр медной жилы сечением 6 кв. мм составляет несколько ом. Сопротивление кабеля ниже, речь пойдёт о целой бухте.

Помните, для измерения сопротивление контура заземления потребуется найти опорную точку. Это контур, который гарантированно заземлён. Либо потенциал снимать с Uэт, а формулу сообразно переделать под требуемый случай. Кстати, нет нужды использовать именно напряжение 220 В переменного тока. +12 В намного безопаснее, не факт, что точность станет ниже, учитывая наличие среди шкал цифрового мультиметра предела 200 мВ. Это позволит при наличии хорошего эталонного резистора сопротивление заземления мультиметром измерить крайне точно.

Проверка сопротивления

Измерение мультиметром сопротивления нелинейных элементов

На уроках по элементной базе говорили, что в открытом состоянии падение напряжения на кремниевом диоде превышает вдвое показатели германия. А полупроводниковые элементы изготавливаются и из арсенида галлия. Перед оценкой сопротивления диода в прямом направлении, нужно понимать, что перед нами нелинейный элемент. Его характеристики зависят от приложенного напряжения. Сопротивление, измеренное разными мультиметрами, не будет одинаковым: каждый тестер формирует на щупах вспомогательное напряжение, для разных приборов неодинаковое.

Чтобы сориентироваться на вольт-амперной характеристике диода (график, где показывается зависимость выходного тока от напряжения приложенного к контактам), потребуется узнать характеристики мультиметра. Нередко вспомогательные величины в паспорте не указываются, потребуется провести тест. Возьмите конденсатор средней ёмкости. Зарядим вспомогательным напряжением. Ставим диапазон на измерение сопротивления и, не забывая про полярность (красный щуп – плюс), прикладываем к конденсатору. Когда сопротивление на дисплее завершит забег от нуля до бесконечности, переходим к измерению постоянного напряжения (не забывая про полярность).

В итоге получается в наличии значение вспомогательного напряжения. Теперь при помощи него возможно найти ток: I = U / R, где R считывается с дисплея в режиме измерения сопротивления (аналогичное происходит с режимом прозвонки диодов, помеченных характерной жирной стрелкой с поперечной чертой на конце). Теперь смотрим на вольт-амперную характеристику и смотрим, совпадает ли полученная точка с положением пересечения U и I. Если отклонение в пределах нормы, диод однозначно годный. В противном случае, если диод открывается и закрывается, деталь допустимо использовать в цепях, не критичных к точности.

Измерение мультиметром сопротивлений приборов

Если взять лампочку на 60 Вт, легко быстро убедиться, что сопротивление спирали составляет лишь 68 Ом. При приложенном напряжении 220 В по приспособлению протекал бы ток более 3 А, что соответствует мощности 700 Вт. Причина в характере переменного напряжения 50 Гц. Проверка сопротивления тена электроплиты производится с учётом указанного простого факта. В разговоре об акустике подразумевается некая средняя частота для спектра звука, составляющая, к примеру, 2,5 кГц. Потому сопротивление свечи зажигания и сопротивление динамика призваны измеряться косвенными методами в условиях, приближенных к реальным. Собирается делитель, создаётся тестировочная схема.

А сопротивление катушки зажигания возможно измерить тестером. Для этого придётся найти полные технические данные о количестве витков и сечении провода.

маркировка деталей, этапы тестирования, прозвонка позистора

Любая электрическая цепь имеет в себе сопротивление. Поэтому в радиотехнике самым часто встречающимся элементом является резистор. При ремонте электрических приборов важно уметь тестировать такие детали. Необходимо знать, как проверить резистор мультиметром, не выпаивая элемент. Деталь чаще всего выходит из строя, если токопроводящий слой выгорает или нарушается его связь с хомутиком.

Порядок тестирования

Резисторы могут иметь различный вид, но у стандартных моделей присутствует линейная ВАХ. Проверка устройства состоит из трех этапов:

  1. Осмотр внешнего состояния прибора.
  2. Тестирование детали на обрыв.
  3. Сравнение показателей с номиналом.

Два первых пункта не составляют труда при выполнении, а с последним этапом проверки резистора мультиметром могут возникнуть трудности. Проблема заключается в определении номинального значения сопротивления. С принципиальной схемой узнать показатель несложно. Но многие современные приборы не снабжены сопутствующей документацией с техническими характеристиками. В этом случае можно определить значение номинала при помощи маркировки.

Мультиметры могут быть цифровыми и стрелочными. Последние работают без дополнительного питания, наподобие микроамперметра. Делители напряжения переключаются вместе с шунтами в определенные режимы для измерения. Цифровые модели отображают на дисплее различие между полученной величиной и эталоном. Этот тип приборов нуждается в источнике питания, который обеспечивает точность замеров, снижающуюся при разрядке батареи. Эти устройства применяются для определения состояния радиодеталей.

Типы маркировок

На советских компонентах значение номинала указывалось прямо на корпусе. В этом случае расшифровка была не нужна. Но при нарушении целостности детали, обгорании краски прочитать текст было проблематично или вовсе невозможно.

Уточнить номинал можно было по принципиальной схеме, входящей в комплектацию любого бытового прибора.

Современные компоненты имеют цветовое обозначение, включающее 3−6 колец различных оттенков. Такое решение позволяет определить номинальный показатель, даже если элемент значительно поврежден. Этот момент особенно актуален при частом отсутствии принципиальной схемы у прибора.

ГОСТ 175–72 устанавливает четкие нормативы по цифровому и цветовому обозначению компонентов. Полосы располагаются рядом с одним из выводов и читаются слева направо. Цвета могут быть следующими:

  • серебристый;
  • золотой;
  • черный;
  • коричневый;
  • красный;
  • оранжевый;
  • желтый;
  • зеленый;
  • синий;
  • фиолетовый;
  • серый;
  • белый.

Допуск определяет отклонение значения серии от номинала, при котором компонент может работать. Если расчет схемы был произведен правильно, то эта величина должна учитываться, в другом случае наладка осуществляется после сборки детали.

Многие китайские производители, стараясь существенно снизить цену продукции, не устанавливают значение допуска. В результате элемент продолжает работу, пока его запас прочности не превысит предел. Если разница между номиналом и полученным показателем превышает допуск, то элемент требует обязательной замены.

Резисторы с наименьшим допустимым значением до 10% имеют 5 колец. Первые три обозначают коэффициент сопротивления, измеряемый в Ом. Четвертое соответствует множителю, а пятое — величине допуска. Приборы с отклонением больше 10% маркированы 4 полосами. Разметка аналогична предыдущему варианту, но отсутствует показатель допуска.

При максимальном отклонении в 20% резисторы отмечаются 3 кольцами. На первые два отводится значение сопротивления, а третье выступает множителем. Редко встречаются элементы с 6 полосами. Последним кольцом в них отмечается коэффициент изменения при температурных колебаниях. Он определяет сопротивление при нагреве корпуса резистора. Расшифровку цветовой маркировки удобно проводить при помощи онлайн-калькуляторов, которые подсчитывают номинал после введения необходимых данных.

Элементы для навесной установки, такие как диод, smd резистор или конденсатор, имеют малый размер, и нанести на них всю нужную информацию просто невозможно. Поэтому для их маркировки применяются зашифрованные цифровые обозначения. Обычно на корпусе указываются три цифры, две из них определяют значение, а множителем выступает последняя.

Наружная диагностика

Прежде чем проверить позистор мультиметром, его нужно осмотреть и проверить визуально на исправность. Корпус должен быть цельным, без трещин и сколов на поверхности, а выводы — иметь надежное крепление.

Если резистор неисправен, то его корпус будет обгоревшим полностью или кольцевидными очагами. Потемневшая поверхность не всегда является признаком поломки, она свидетельствует о нагреве при эпизодическом превышении допустимой мощности. Внутренний обрыв невозможно распознать по внешнему виду элемента.

Проверка на номинал и обрыв

На этом этапе тестирования проверяется соответствие полученного значения допуску и номиналу. Показатель не должен выходить за предел, заданный переключателем на приборе. Диапазон устанавливается со значением, немного превышающим номинал. Проверить сопротивление резистора мультиметром можно следующим образом:

  1. К гнездам с маркировкой V Ω mA и COM подключаются щупы (причем к первому подсоединяется положительный красный, а ко второму — отрицательный черный).
  2. Проводится проверка работоспособности проводов. Для этого они замыкаются между собой. Тестер должен выдать значение равное или близкое к нулю. Малые величины определяются путем вычета из показаний устройства. Отличное от нуля значение часто получается при недостаточном заряде батареи.
  3. Щупы подносятся к выводам проверяемой детали. Если на приборе — бесконечный показатель сопротивления (на дисплее отображается «1»), то присутствует обрыв в резисторе.
  4. Полученные данные сопоставляются с номинальным значением (допуск также нужно учитывать). Совпадение данных говорит об исправности детали. Показания также могут незначительно отличаться из-за погрешности самого устройства, особенно при замере без выпаивания.

В процессе тестирования не следует касаться щупов руками (это частая ошибка новичков). У тела человека также имеется сопротивление и при замерах показателей резистора в килоомах результаты проверки могут исказиться.

Работа с переменным резистором

Процесс тестирования переменного элемента во многом похож на работу со стандартными моделями. Он включает следующие этапы:

  1. Проводится замер путем подключения щупов на крайние ножки. Полученный показатель сравнивается с номиналом.
  2. Один щуп подсоединяется к центральной ножке, а другой — к оставшейся свободной.
  3. Подстроечная ручка поворачивается. Показания устройства должны находиться в пределах зоны от 0 до полученной на первом этапе величины.

Можно также проводить измерения без установки предельного значения. Режим омметра позволяет задавать любые значения диапазона. Такая настройка не повредит тестер. При отображении на дисплее «1» (бесконечности) нужно повышать порог до появления нужного результата.

Обследование детали без выпаивания

Тестирование резистора на плате возможно только для низкоомных компонентов. Если их номинал превышает 80−100 Ом, то на значение могут исказить другие элементы. Чтобы отключить деталь от остальных, необходимо освободить одну ножку. Такая проверка проводится в редких случаях. Перед работой нужно проверить присутствие на схеме шунтирующих цепей. На итоговые показатели особенно сильно воздействуют полупроводниковые элементы.

Для тестирования часто используется метод прозвонки. Обозначение переключателя этого режима — диод с сигналом. Проверяемые детали должны иметь границу срабатывания не больше 50−70 Ом, иначе получится слабый сигнал, который будет сложно различить. При сопротивлении ниже предельной границы устройство будет издавать писк через динамик. Чтобы прозвонить резистор мультиметром, нужно выбрать точки схемы щупами и создать между ними напряжение. Для корректной работы прибору требуется достаточное питание.

Работать с мультиметром довольно просто, если разобраться в правилах установки предельных значений и измерения сопротивления. Нужно также уметь использовать переключатели тестера и щупы. Процесс значительно облегчается, если есть в наличии принципиальная схема, входящая в комплектацию к бытовым приборам.

Как правильно проверить сопротивление мультиметром

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита «омега», которая обозначается таким значком — «Ω». Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число «200». Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – «2000» либо «2к», что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая «миллион». То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, «2000». Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью «com», красный щуп в отверстие «V/Ω». Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

  • Определение сопротивления запчасти, которая впаяна в какую-либо плату, — это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
  • Тестирование многовыводных элементов сопровождается их обязательным предварительным демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
  • Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
  • Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

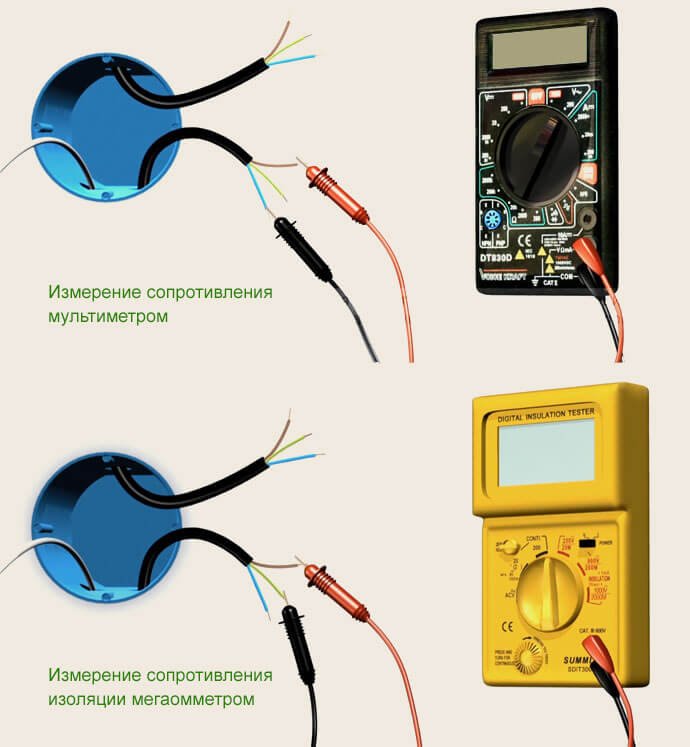

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Мультиметр может пригодиться не только специалисту-электрику, но и практически каждому хозяину в быту. Это многофункциональный и компактный прибор, измеряющий силу тока, напряжение, и многие другие параметры. Чтобы провести проверку сопротивления мультиметром, потребуется всего пару минут. В продаже сегодня можно найти как электронные модели, так и аналоговые, но по большей части разница между ними заключается лишь в способе отображения и подробности информации.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Есть преимущества и у цифровых моделей. Они доступнее отображают информацию, и способы выводить на экран разницу между измеряемыми показателями и эталонными.

Основы управления прибором

У многих моделей мультиметров есть свои характерные особенности, но имеются также и общие для всех разновидностей правила. К примеру, для начала измерений следует прикоснуться концами металлических щупов (они снабжены ручками из изолирующего материала) к проводнику.

Величина того параметра, который измеряется мультиметром в текущий момент должна быть в пределах диапазона, который задается специальным переключателем на корпусе.

Именно поэтому рекомендуется производить замеры, выставляя максимальный режим измерения, а после подгоняя точность или наоборот. Впрочем, наиболее технически продвинутые аппараты способны определять пределы измерений автоматически.

Также следует помнить правила:

Схема подключения щупов следующая. Тот, который с черным проводом, вставляется в гнездо СОМ (отрицательный полюс), красный – в гнездо VΩma. Помните, что сегодня на рынке имеется широкий ассортимент моделей, так что нюансы использования могут варьироваться. Чтобы избежать досадной неудачи, рекомендуется дополнительно ознакомиться с руководством пользователя.

Устройство

У подавляющего большинства моделей основа устройства полностью идентична. Единственной разницей могут стать обозначения, ряд дополнительных возможностей и пределы измерения. В любом случае, на фронтальной панели располагаются все элементы управления устройством. Среди них: гнезда для подключения щупов, экран, а также переключатель режима измерения сопротивления.

За аппаратную составляющую отвечает микросхема 1CL7106. При измерении напряжения сигнал проходит через резистор R17 и передается на вход 31. Сила тока воспринимается резисторами в зависимости от того, какой диапазон был установлен пользователем. Падение напряжения в результате поступает на вход 32.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми. Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться.


Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Проверка перед работой

Токоведущие жилы в щупах мультиметра с течением времени изнашиваются, что крайне негативно сказывается на точности измерения. Именно поэтому важно проверять их до начала работы. Делается это просто. Переключатель ставят на самый низкий диапазон, после чего замыкают провода друг с другом. Следом аналогичным образом проверяется изоляция на ручках. Если контакт плохой, показания на экране начнут сбиваться. Отдельно следует отметить вариант проверки в режиме прозвонки. В случае неустойчивого звукового сигнала контакты следует заменить.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.


Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если цифры на экране тестера при измерениях не меняются, следует переключиться на более высокий диапазон.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.


Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

  • полупроводниковые детали и конденсаторы исправны;
  • на печатных платах нет сгоревших дорожек;
  • отсутствуют обрывы в соединительных проводах;
  • соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

  • 0,125 Вт — двойная косая черта;
  • 0,5 Вт — прямая продольная черта;
  • римская цифра — величина мощности, Вт.


Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Измерение сопротивления необходимо для проверки целостности проводов и кабелей, отсутствия повреждений изоляции. Кроме этого, с помощью измерения сопротивления проверяют работоспособность предохранителей, ТЭНов, ламп накаливания, а также большинства радиодеталей (резисторов, трансформаторов, диодов, индуктивных катушек). Измерением сопротивления можно проверить отсутствие пробоя обкладок конденсаторов, p-n-переходов, целостность проводников на платах.

В случаи необходимости вы можете воспользоваться услугами мастеро по .

Для измерения сопротивления оптимальным прибором является цифровой мультиметр, который является универсальным инструментом, измеряющим силу тока, напряжение в сети, емкость и сопротивление. Рассмотрим пошагово, провода с помощью цифрового мультиметра.

Инструмент: цифровой мультиметр, провода с металлическими тонкими щупами, которые обычно идут в комплекте к прибору.

Порядок измерения

  • Перед началом решения задачи, как измерить сопротивление провода, необходимо проверить работоспособность прибора. Для этого провод, который подключается к щупу черного цвета, вставляется в разъем COM, а провод от красного щупа вставляется в разъем VΩmA. Переключатель режимов работы устанавливается в положение Ω, значение 200, что означает измерение малых сопротивлений, которые находятся в пределах от 0 до 200 Ом. После этого щупы замыкаются между собой, при этом на табло прибора должно отобразиться значение сопротивления в диапазоне 0,3-0,7 Ом. Если после этого развести контакты, на табло слева появится значение 1, что означает бесконечно большое сопротивление.
  • Далее приступаем непосредственно к вопросу, как измерить сопротивление. Для этого необходимо прикоснуться щупами к концам измеряемого элемента (если измеряется сопротивление провода, необходимо коснуться к обоим концам оголенной жилы). При этом на табло высветится конкретное значение сопротивления, которое зависит от типа элемента, сопротивление которого измеряется. В нашем случае, когда измеряется сопротивление провода, оно будет небольшим (обычно в диапазоне 0,7-1,5 Ом).
  • В том случае, когда измерение в указанных в предыдущем пункте пределах не дает результата (значение сопротивления на табло не высвечивается), то необходимо изменить положение переключателя, установив его на предел 2000. Таким образом, изменяя пределы измерения, необходимо подобрать требуемый уровень чувствительности прибора.
  • Проверка работоспособности мультиметра, описанная в пункте 1, должна проводиться каждый раз при проведении любого вида измерений. В том случае, когда сопротивление проводов выходит за рамки допустимых, их необходимо заменить.
  • В зависимости от объекта измерения, значение сопротивления может быть различным. Здесь необходимо иметь в виду четкую зависимость: чем мощней токоприемник, тем меньше его омическое сопротивление.
  • При измерении сопротивление необходимо держаться только за пластиковые (или резиновые) участки щупов, т.к. прикосновение к металлическим наконечникам может исказить результаты измерений. В том случае, когда измерению подлежат мелкие радиодетали, которые необходимо придерживать, то это необходимо делать только одной рукой на одном щупе. В таком случае сопротивление тела человека не повлияет на результат измерений.

Также предлагаем вам ознакомиться со статьей

Как проверить сопротивление мультиметром: последовательность, нюансы и правила

Автор Aluarius На чтение 6 мин. Просмотров 549 Опубликовано

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

  • Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
  • При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
  • Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
  • Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

Как проверить теплый пол мультиметром? Фото и видео инструкция

2018-07-07 15:25:51   5
