Как проверить ток мультиметром в розетке: Как измерить напряжение в розетке мультиметром?

в каком случае покажет 220В, правила проведения тестирования

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Содержание

1. Зачем знать напряжение в розетке
2. Как измерить напряжение в розетке тестером
3. Как измерить 220 в мультиметром
4. Что покажет при неисправности розетки
5. Полезное видео

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

• От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
• Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
• От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

• Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
• Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

[stextbox id=»info»]Тип мультиметра не влияет на технику измерения. [/stextbox]
Мультиметр позволяет определить следующие технические параметры:

• постоянное и переменное напряжение;
• сопротивление;
• емкостные и частотные характеристики;
• силу постоянного и переменного тока;
• параметры диодов и транзисторов;
• температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.
[stextbox id=»info»]Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать [/stextbox]

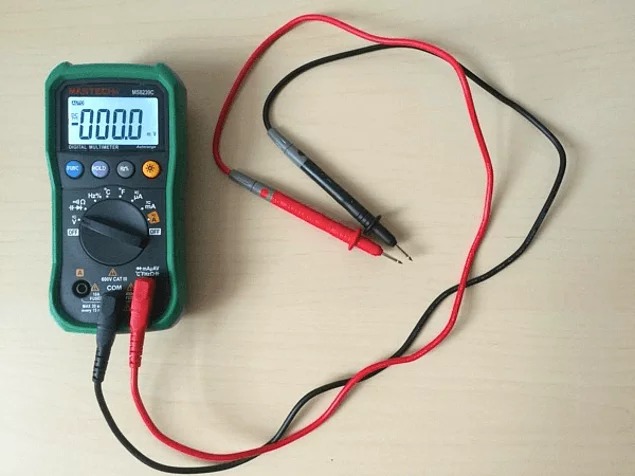

В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

• Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
• После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
• Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

[stextbox id=»info»]Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания. [/stextbox]
При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Как проверить напряжение в розетке мультиметром

Каждый потребитель сталкивается с такой трудностью как проверить напряжение в розетке мультиметром. Данные замеры необходимы для контролирования напряжение в сети. Это наблюдение применяется при использовании мощного электрооборудования в бытовых условиях и на производстве. Если в электрической сети недостаточное напряжение, то следует применять стабилизаторы для нормализации данного показателя, а также с целью корректной работы электроприборов.

Мультиметр

Для того чтобы произвести измерение необходимо произвести некоторые манипуляции. При этом надлежит соблюдать меры безопасности, иначе может даже ударить током.

Маркировка шкалы мультиметра

У аналоговых инструментов со стрелками имеются шкалы, которые делятся на именованные и условные. Именованные это когда шкалы проградуированы измеряемыми показателями. Условные шкалы используются в инструментах, которые способны измерить множество параметров.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Для нахождения числового показателя, который измеряется приспособлением с условной шкалой, необходимо достоинство одного деления шкалы помножить на количество делений по данной шкале до того промежутка, где встала стрелка.

К тому же для определения величины одного деления необходимо установить разность между показателями близлежащих делений с цифрами и разделить на количество делений промеж них.

Маркировка мультиметра

От положений линейного или углового интервалов между окружающих отметок шкалы, от замеряемых показателей, разделяют приборы равномерного и неравномерного вида.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

С целью точных результатов предпочитают модель с равномерной шкалой. Эта шкала будет равномерной, если соотношение самого большого числа к самому меньшему не будет превосходить показания 1,3 при неизменной цене деления.

Около шкалы на передней панели измерительного приспособления перечисляются существующие маркировочные параметры:

• мера измерения значения;
• ГОСТ, согласно которого мультиметр произведен;
• устройство тестера; степень защищенности устройства от воздействия внешних магнитоактивных и электрических окружений;
• класс точности.

Кроме этого указывается:

• категория инструмента по требованиям эксплуатации;
• работоспособное расположение мультиметра;
• количество фаз и тип тока;
• экспериментальное напряжение надежности электрической изоляции токоведущих элементов изобретения;
• расположение тестера сравнительно с земным магнитным полем;
• год издания;
• вид;
• код;
• фабричный номер и иные показатели.

Выставляем правильное положение на шкале и измеряем напряжение в розетке

Чтобы определить напряжение в розетке с использованием мультиметра, необходимо выставить переключатель на обозначение ACV, так как в розетке течет переменный ток. Всем известно, что в электросети преобладает напряжение в 220 В, поэтому нужно выставить значение выше этого показателя – 750 в области ACV.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Измеряем напряжение в розетке

Большая часть моделей измерительных инструментов имеет три отверстия для подключения щупов и пару проводов: красный и черный. Гнездо для черного провода всегда одно – COM, а для красного – все остальные. В основном для всех видов измерения используется гнездо с обозначением, где есть V.

Проверка мультиметром напряжения

Третье отверстие служит также для щупа, имеющего красный цвет, только при замере тока большой величины.

После настройки инструмента можно приступить к замерам данного параметра. К тому же не имеет большого значения, какой щуп прибора в какое гнездо розетки вставить. Процедура очень простая и занимает немного времени, главное соблюдать технику безопасности.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Во-первых, нужно держаться строго за изолированную часть. Во-вторых, запрещается дотрагиваться до металлических частей прибора. В-третьих, когда вставлены провода в гнезда розетки, элементы мультиметра, сделанные из металла, не должны прикасаться промеж собой, так как может возникнуть короткое замыкание. После этого на экране появиться интересующий результат, который будет обозначать величину напряжения в розетки.

При производстве измерительного процесса мультиметр должен находиться на горизонтальной поверхности, особенно стрелочный вид, так как от этого зависит точность результатов. К тому же перед замером следует осмотреть провода мультиметра на предмет целостности. Также длина их должна соответствовать расстоянию, на котором находится прибор, провода со щупами не должны быть натянуты и выскакивать из розетки. Лучше всего рядом с розеткой поставить стул, и расположить инструмент на нем.

Отличие измерения постоянного и переменного тока

Название DC относится к постоянному току, который протекает всегда в единственной направленности. Этот вид тока характерен для источников питания типа АА, ААА, Крона, а также аккумуляторных батарей, которые установлены в телефонах или транспортных средствах. Перед многими специалистами стоят вопросы по замеру данного показателя.

Наряжение в розетке

Различные виды измерительных приборов обладают разнообразными маркировками для замеров постоянного тока. Зачастую это DCA и DCV, либо A и V на лицевой панели, со значением наподобие горизонтальной линии, а также пунктира под ней.

Переменный ток имеет обозначение AC, и изменяет свое направление через одинаковый промежуток времени большое количество раз в период равный одной секунде. Обычные розетки, находящиеся в квартире, имеют переменный ток, который изменяет направленность пятьдесят раз в секунду. Различные экземпляры мультиметров содержат следующие указатели на панели измерительного прибора: ACA и ACV, либо А и V с волнистой линией.

В случае если нужно замерить ток постоянной величины DC, то следует придерживаться полярность при присоединении щупов измерительного инструмента, в особенности, если этот прибор аналогового типа.

Если измерительная процедура производится цифровым мультиметром, то такая последовательность не важна, только результат будет с минусовым значением. Стрелочный тестер не сможет замерить напряжение постоянного тока, так как стрелка будет отклоняться в обратное положение.

Как использовать мультиметр для проверки розетки

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}

{ {результат. термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат. предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result. term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result. collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product. title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

{{translation.search. product_not_found | по умолчанию: «Товар не найден»}}

{% endif%}

{% endif%}

{% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%}

Этот веб-сайт использует JavaScript для предоставления скидок. Чтобы иметь право на скидки, включите JavaScript в своем браузере.

Как проверить напряжение 240 В с помощью мультиметра за 6 шагов

У вас проблемы с определенной розеткой или вилкой в ​​вашем доме? Он не может питать ваши большие электроприборы на 240 В или вызывает сбои в работе этих электроприборов?

Если да, то нужно проверить, работает ли он при нужном напряжении, а также состояние его цепи.

Многие люди не знают, как это сделать, поэтому мы делаем эту информацию доступной для вас.

Получите направо в.

Инструменты, необходимые для тестирования 240 напряжения

.

Определите розетку, которую вы хотите проверить, установите мультиметр на диапазон напряжения 600 В переменного тока и поместите щупы мультиметра в каждое из двух одинаковых отверстий на розетке. Если розетка обеспечивает ток 240 вольт, ожидается, что мультиметр также покажет показание 240 вольт .

О проверке напряжения 240 вольт с помощью мультиметра нужно знать гораздо больше, и мы сразу к этому приступим.

1. Примите меры предосторожности

Первый шаг, который вы всегда должны предпринять перед проверкой горячего электрического провода или компонента, — защитить себя от смертельного поражения электрическим током.

Как правило, вы надеваете резиновые изолированные перчатки, надеваете защитные очки и следите за тем, чтобы выводы мультиметра не соприкасались друг с другом во время проверки.

Еще одна мера – держать оба щупа мультиметра в одной руке, чтобы электричество не проходило через все тело, на всякий случай.

После выполнения всех мер безопасности переходите к следующему шагу.

2. Определите вилку или розетку на 240 В

Чтобы ваш диагноз был точным, убедитесь, что вы тестируете реальный электрический компонент на 240 В.

В большинстве случаев они обычно указываются в руководствах или общенациональных чертежах электрических систем.

Например, в Соединенных Штатах в качестве стандарта для большинства бытовых приборов используется напряжение 120 В, и только крупные приборы, такие как кондиционеры и стиральные машины, требуют высокого тока 240 В.

Несмотря на это, не совсем надежно знать, действительно ли розетка на 120 В или 240 В. К счастью, есть и другие методы.

Один из способов физически идентифицировать розетку — проверить, является ли связанный с ней автоматический выключатель двухполюсным, поскольку он используется в системах 240 В.

Другой способ — проверить его внешние характеристики.

Вилка на 240 В обычно больше, чем розетка на 120 В, и обычно имеет три гнезда; две вертикальные прорези одинакового размера и третья прорезь в форме буквы «L».

Два одинаковых слота обеспечивают по 120 В каждый, что в сумме дает 240 В, а третий слот содержит нейтральную проводку.

Иногда конфигурация 240 В имеет четвертый слот в форме полукруга. Это заземляющее соединение для защиты от поражения электрическим током.

С другой стороны, при тестировании 120 В у вас обычно есть три неидентичных слота. У вас есть полукруг, длинная вертикальная прорезь и короткая вертикальная прорезь.

Их сравнение поможет вам визуально определить, работает ли розетка на 240 вольт или нет. Если это так, перейдите к следующему шагу.

3. Подключите щупы к мультиметру

Для измерения напряжения подключите черный отрицательный щуп мультиметра к порту с маркировкой «COM» или «-», а красный положительный щуп к порту с маркировкой «VΩmA» или « +».

4. Установите мультиметр на 700 ACV

Существует два типа напряжения; Напряжение постоянного тока и напряжение переменного тока. В вашем доме используется переменное напряжение, поэтому мы установили мультиметр на это значение.

На мультиметрах напряжение переменного тока представлено как «VAC» или «V~», и вы также видите два диапазона в этом разделе.

Диапазон 700 В переменного тока является подходящей настройкой для измерения 240 В, так как это ближайший более высокий диапазон.

Если вы используете настройку 200 В переменного тока для измерения 240 В, мультиметр выдает ошибку «O.L», что означает перегрузку. Просто поместите мультиметр в предел 600VAC.

5. Вставьте провода мультиметра в розетку 240 В

Теперь просто вставьте красный и черный провода в одинаковые разъемы сетевой розетки.

Убедитесь, что они соприкасаются с металлическими компонентами внутри слотов, чтобы обеспечить правильную диагностику.

6. Оценка результатов

На этом этапе нашего теста мультиметр должен представить вам показания напряжения.

С полностью функциональной розеткой 240 В мультиметр показывает показания от 220 В до 240 В.

Если ваше значение ниже этого диапазона, то напряжение в розетке недостаточно для питания приборов на 240 В.

Это может объяснить некоторые проблемы с электричеством, которые возникают из-за неработающих приборов.

В качестве альтернативы, если напряжение в розетке выше 240 В, это означает, что напряжение выше требуемого, что может привести к повреждению ваших приборов.

Если у вас есть какие-то электрические устройства, которые взрываются при включении в розетку, у вас есть ответ.

Кроме того, вы можете посмотреть наш видеоурок по этой теме здесь:

Альтернативные оценки

Есть и другие способы, которыми вы можете вставить щупы мультиметра в розетку, чтобы провести более точную диагностику.

Здесь вы определяете, в каком из горячих слотов возникла проблема, а также есть ли короткое замыкание в цепи.

Тестирование каждой горячей стороны

Помните, что два одинаковых слота под напряжением обеспечивают по 120 вольт каждый. Установите мультиметр на предел 200 В переменного тока для этой диагностики.

Теперь поместите красный провод мультиметра в один из разъемов под напряжением, а черный провод — в нейтральный разъем.

Если у вас четыре слота, вы можете поместить черный провод в слот заземления.

Если на разъем подается нужное напряжение, на экране мультиметра ожидается от 110 до 120 вольт.

Любое значение, выходящее за пределы этого диапазона, означает, что конкретный игровой слот неисправен.

Проверка на короткое замыкание

Розетка или вилка могут плохо работать из-за короткого замыкания в цепи. Это где электричество проходит через неправильные компоненты.

Когда мультиметр настроен на предел 600 В переменного тока, поместите красный щуп в нейтральный слот, а черный щуп поместите на любую металлическую поверхность поблизости.

Если вы используете четырехконтактную розетку или вилку, воткните один щуп в нейтраль, а другой щуп в гнездо заземления.

Вы также можете индивидуально протестировать заземляющую прорезь на металлической поверхности.

Если мультиметр показывает какие-либо показания, значит, произошло короткое замыкание.

Ток не должен проходить через нейтральный слот, за исключением случаев, когда через него подается питание от устройства.

Советы по замене электрических компонентов на 240 В

В случае, если ваша розетка или вилка вышли из строя и вы решили их заменить, необходимо учитывать несколько моментов.

При выборе компонентов для новой установки убедитесь, что они имеют одинаковые характеристики для работы с электрическими системами 240 В. Эти характеристики включают наличие

• того же номинала силы тока для совместимости с вашим автоматическим выключателем,
• соответствующего размера провода и
• Рассмотрение четырехстороннего компонента с заземлением для обеспечения повышенной защиты от поражения электрическим током.
