Транзистор- как проверить
Транзистор это полупроводниковый прибор, состоящий из нескольких PN переходов и для того чтобы его проверить, необходимо проверять каждый из PN переходов в отдельности.
В принципе об этом многие знают, но на практике можно встретить массу нюансов, связанных в основном с тем, что сами транзисторы могут иметь несколько разновидностей: помимо биполярных и полевых существуют еще и, так сказать, специализированные- это строчные, составные, цифровые. Со всеми с ними приходится встречаться на практике и, конечно-же возникает необходимость их проверки и тут возникают различные тонкости…
Короче, давайте начнем по порядку…
Проверка биполярного транзистора
Биполярный транзистор является самым простым и представляет собою нечто вроде «слоеного пирога» из двух PN переходов. Вот такая у него структурная схема
Как видим- биполярный транзистор можно представить как два встречно-включенных диода и поэтому достаточно проверить каждый из PN переходов в отдельности.
Для проверки будем использовать самый обычный мультиметр.
Думаю все в курсе что средняя зона называется БАЗОЙ. Все проверки производим относительно ее.
В качестве примера я взял транзистор 2SD2498. Это NPN, поэтому что мы имеем:
1. Должна быть односторонняя проводимость в переходах БЭ и БК.
2. Так как база является P областью, то проводимость должна быть только в случае если приложить красный щуп мультиметра к базе.
3. Между Коллектором и Эмиттером проводимости быть не должно.
Пробуем
Коллектор- Эмиттер. Проводимости нет. Причем в обеих направлениях.
База-Эмиттер. Проводимость есть.
База-Коллектор. Проводимость есть. Вывод- транзистор живой.
Пара примечаний:
1. Как видим при проверке переходов БЭ и БК красный щуп находился на Базе. Если поменять щупы местами то проводимости быть не должно.
2. На данном примере речь шла о NPN транзисторе (просто с ними чаще приходится иметь дело). Если проверяем PNP, то полярность нужно развернуть.
Еще один интересный факт: на фотках видно что проводимость переходов БЭ и БК немного отличаются. Для мощных транзисторов это особого значения не имеет, а вот у маломощных такой разбег в параметрах не желателен. Был у меня уже как-то на практике такой случай что при разной проводимости переходов у транзистора КТ315, он самопроизвольно отключался. проблема решилась только после его замены.
Строчный транзистор
Это вид транзисторов предназначенный для работы в строчной развертке телевизоров. То есть его можно назвать узкоспециализированным и его особенность заключается в том, что он имеет встроенный диод между коллектором и эмиттером и шунтирующий резистор между базой и эмиттером.
Конечно-же при его проверке это необходимо учитывать.
В качестве примера будем проверять транзистор 2SD2499 со строчной развертки кинескопного телека.
Переход коллектор- эмиттер: в одном направлении
и в другом
Как видим- в одном направлении проводит, в другом нет.
Это вовсе не означает что транзистор имеет утечку- это показывает на то что внутри имеется встроенный диод.
Переход База- эмиттер
Показывает низкое сопротивление, причем в любой полярности щупов. Это указывает на то, что внутри имеется встроенный резистор.
Дилемма, не правда-ли? А может быть это не резистор, а утечка в самих PN переходах? Редкость, но вполне возможно! Проверить невозможно, так что если есть сомнения- то лучший способ это проверка заменою.
Составной транзистор
Составной транзистор имеет внутри себя сразу два транзистора, включенных по вот такой схеме:
Эту схему еще называют схемой Дарлингтона и во многих даташитах составные транзисторы так и подписаны.
На практике составные транзисторы встречаются не сильно часто, однако все-же иногда с ними приходится сталкиваться. Среди отечественных транзисторов это были КТ972, КТ973, КТ825, КТ827 и некоторые другие. Среди «иномарок» чаще всего приходится пересекаться с транзистором BU808, вот его мы и будем сейчас проверять…
Сразу-же небольшая оговорка: внутренние схемы составных транзисторов могут различаться.
Картинка, приведенная выше- относится именно к BU808.
Итак, что мы имеем:
1. Помимо того что это Дарлингтон, это еще и строчный транзистор, то есть имеет встроенный диод, то есть переход КЭ должен прозваниваться в одном направлении.
2. Переход БК у нас здесь прозвонится как БК первого (левого на картинке) транзистора, второй транзистор мы прозвонить уже не сможем.
3. При прозвонке БЭ мы получим два последовательно включенных резистора R1 и R2. То есть сами переходы БЭ транзисторов мы проверить не сможем, однако если они будут пробиты- то мы это увидим
Поехали…
Выводы КЭ. В одной полярности
И в другой
Пробоя нет, наблюдаем встроенный диод.
Далее: переход БЭ
Сопротивление в 300 Ом.
Переход БК
Наблюдаем проводимость характерную для PN перехода. Вывод- явных пробоев нет, транзистор скорее всего живой.
Интересное наблюдение:
Одно время в магазинах появилась поддельная партия транзисторов BU808.
Работать совершенно не хотели- уходили в перегрев через 20 секунд после включения телевизора. Их основное отличие было в том, что переход БЭ у них прозванивался в пределах 50…. 70 Ом. Судя по всему на более дешевых строчных транзисторах просто название перетерли…
Выход из положения нашелся довольно быстро.
Полевой транзистор
Полевые транзисторы состоят также из PN переходов, однако методика проверки полевого транзистора немного отличается.
Чтобы проверить полевой транзистор необходимо ввести его в режим насыщения и убедиться что он открылся. Затем вывести его из режима насыщения и убедится что он заперся.
На словах все это звучит не совсем понятно, так что лучше один раз увидеть 😎
Начну с пары пояснений:
1. На практике чаще всего приходится иметь дело с N-канальными MOSFET, так что на них и будем тренироваться.
2. Конечно-же параметры у всех транзисторов отличаются и поэтому различным транзисторам требуется различный ток насыщения, уровень открывания перехода Исток- Сток также может быть различный и поэтому рассмотрим два варианта.
3. Если необходимо проверить P-канальный транзистор, то тогда полярность щупов на мультиметре нужно будет развернуть
Итак, начнем…
Опыт первый- транзистор APM4010N. Это N-канальный MOSFET в SMD корпусе (я его припаял к металлической пластине чтобы легче было закрепить щупы прибора). Встречались чаще всего в ЖК телеках Mystery в инверторах подсветки и источниках питания. Вот его цоколевка:
Между истоком- стоком имеется встроенный диод, и вот он на показаниях мультика
Не отпуская черный щуп, прикасаемся на секунду красным щупом к Затвору
Возвращаем красный щуп на место и видим что сопротивление упало почти до нуля. То есть транзистор открылся
Причем в обе стороны
Запираем транзистор. Для этого не отпуская Красный щуп, на секунду прикасаемся Черным щупом к затвору
Возвращаем черный щуп на место- транзистор заперся
Вывод- транзистор живой.
Опыт второй: транзистор 7N65. Тоже N-канальный MOSFET, в пластиковом корпусе, довольно распространенный.
Вот его цоколевка
Проверяем переход Исток- Сток. В одну сторону проводимости нет, в другом направлении- встроенный диод и мультик его показал.
Процедура точно такая-же как и в предыдущем варианте: не отпуская черный щуп, прикасаемся на секунду красным щупом к Затвору. Возвращаем щуп на место и видим что транзистор немного приоткрылся: проводимость стала не КЗ, но появилась
Запирается транзистор точно также как и в предыдущем случае.
IGBT транзистор
Довольно интересный прибор, представляющий из себя гибрид биполярного и полевого транзисторов. На схеме выглядит вот так:
То есть- у него есть коллектор и эмиттер, а вот вместо базы- изолированный затвор. Такая конструкция позволяет работать с очень большими токами коллектора, а вот в бытовой технике он практически и не применяется. Применяются они обычно в сварочных инверторах и еще их можно было встретить в плазменных телевизорах.
Проверяются IGBT транзисторы примерно также как и полевые, однако такая методика подходит не для всех типов транзисторов ( некоторые из них не открываются мультиком), так что для проверки лучше собрать вот такую простенькую схему
Цифровые транзисторы
Тоже довольно интересный прибор- внутри имеются резисторы и предназначен он исключительно для работы в ключевом режиме.
Вот его структурная схема:
Вот один из вариантов цифрового транзистора- DTA114
Применяются в основном как коммутаторы небольших напряжений. Проверить цифровой транзистор тоже не очень просто- мультиметр нам покажет только лишь сопротивление резисторов между переходом БЭ, да еще пробой (если такой имеется). А вот для того чтобы проверить работоспособность- тут только один вариант: собирать схему как для IGBT
Как проверить мультиметром транзистор: цифровые приборы
Как проверить мультиметром транзистор — перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправности всех элементов, которые будут устанавливаться в схему.
Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.
Содержание
- Электронные компоненты: как проверить мультиметром транзистор
- Как проверить мультиметром транзистор
- Как прозвонить мультиметром транзистор
- Проверка транзистора IGBT
- Как проверить мультиметром полевой транзистор
- Проверка транзисторов: видео инструкция
Электронные компоненты: как проверить мультиметром транзистор
Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи.
Транзисторы делятся на два вида: полевые и биполярные.
Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.
Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).
Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала.
Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.
Принцип работы полевого транзистора
Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.
Как проверить мультиметром транзистор
Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.
Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе.
Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

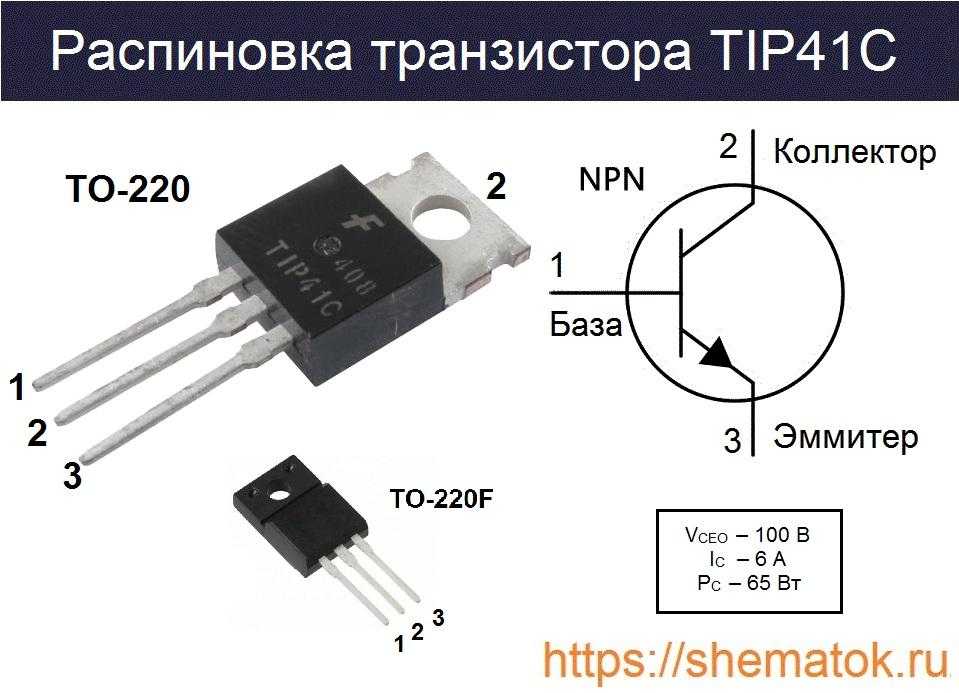

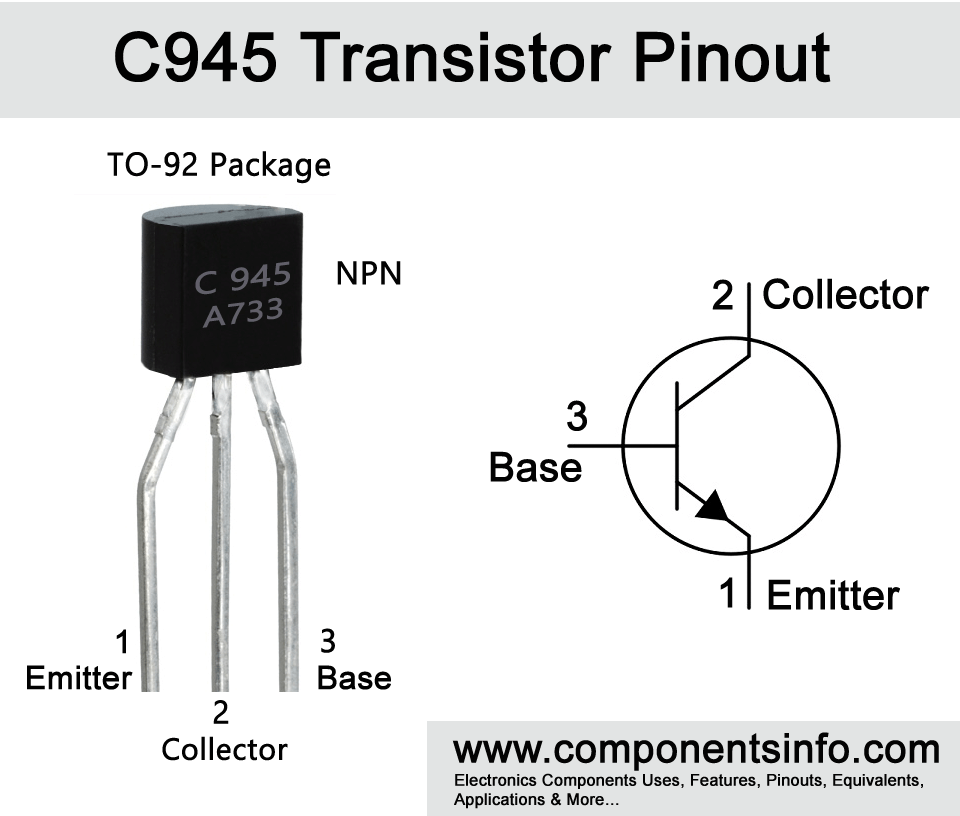

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.
Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент
Важно! Данная процедура возможна лишь для исправного транзистора.
Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.
Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации.
Здесь в обоих случаях на дисплее отобразится значение 1 Ом.
Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.
Схема проверки транзисторов с помощью мультиметра
Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.
Как прозвонить мультиметром транзистор
Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:
- соединение «база-коллектор» должно проводить электрический ток в одном направлении;
- соединение «база-эмиттер» проводит электрический ток в одном направлении;
- соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.
Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.
Точки проверки транзистора p-n-p
Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.
Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.
Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.
О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.
Принцип работы биполярного транзистора
Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.
Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент.
Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.
Схема проверки тиристора мультиметром
Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом.
Проверка транзистора IGBT
Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.
Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.
IGBT-транзисторы с напряжением коллектор-эмиттер
Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.
Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.
Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.
Проверка транзистора мультиметром без выпаивания из микросхемы
Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.
Как проверить мультиметром полевой транзистор
Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.
Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.
Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.
Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.
Устройство полевого транзистора с N-каналом
Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:
- Необходимо снять с транзистора статическое электричество.
- Переключить измерительный прибор в режим проверки полупроводников.
- Подключить красный щуп к разъему прибора «+», а черный «-».
- Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
- Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
- Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
- Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
- Изменив полярность проводов, показания напряжения должны остаться неизменными.
- Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.
Пошаговая проверка полевого транзистора мультиметром
Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).
Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.
Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.
Проверка транзисторов: видео инструкция
Источник: remoo.ru
Цифровой транзистор＜Понимание принципов работы цифровых транзисторов＞ | Основы электроники
Метод выбора
1) Соотношение IC/IB, необходимое для насыщения транзистора, составляет 20/1
2) Входной резистор R1: ±30%, резистор E-B R2: R2/R1=±20%
3) VBE: от 0,55 В до 0,75 В
Уравнения, используемые для цифровых транзисторов
— Зависимость коэффициента усиления по постоянному току цифровых транзисторов
GI: Коэффициент усиления по постоянному току цифрового транзистора 6 /hfe , I R2 =V BE /R2
Связь напряжения: Vin=V R1 +V BE
— Связь с током коллектора:
∴ Ic= hfe×((Vin -V BE )/R1 )- (V BE /R2 )) ・・・(1)
Упомянутое здесь значение hfe не достигает насыщения при VCE=5В/IC=1мА.
При использовании в качестве переключателя требуется соотношение тока для насыщения I C /I B = 20/1.
∴ Ic= 20×((Vin-V BE )/R1 )- (V BE /R2 ))・・・(2)
Замените hfe в (1) на 20/1.
Расчеты выполняются с учетом вариаций.
В уравнении (2) используются наихудшие значения для R1 (+30 % макс.), R2 (-20 % мин.) и V BE (0,75 В макс.). Выберите R1 и R2 цифрового транзистора из приведенного ниже уравнения, чтобы превысить выходной ток Iomax.
∴ Iomax≦20((Vin-0,75)/(1,3XR1)-0,75/(1,04XR2))
Обозначение номера детали цифрового транзистора
Разница между Io и Ic
900 04 Ic: максимальное теоретическое ток, который может протекать через транзисторIo: Максимальный ток, который можно использовать для цифрового транзистора
Примечания
Цифровые транзисторы серии DTA/C поддерживают ток 100 мА. Для этих продуктов Ic определяется как 100 мА.
Подключение резисторов R1 и R2 делает его цифровым транзистором. Для работы Ic=100 мА требуется высокое входное напряжение Vin, чтобы обеспечить достаточный базовый ток IB.
Однако максимальное входное напряжение Vin(max) определяется допустимой мощностью (мощностью пакета) входного резистора R1, которая определяется по абсолютным максимальным номиналам. Следовательно, поскольку этот номинал может быть превышен, когда Ic=100 мА, Io определяется как значение тока, которое может протекать через цифровые транзисторы без превышения Vin(max).
Как вы, возможно, знаете, абсолютные максимальные рейтинги предусматривают, что 2 или более параметров не могут быть предоставлены одновременно, поэтому нет проблем с нотацией, использующей только Ic. Однако Io также может быть указан в соответствии с фактическими условиями использования.
Исходя из вышеизложенного, с учетом схемотехники, Io можно считать абсолютным максимальным рейтингом.
Разница между G
I и h FE h FE : Коэффициент усиления по постоянному току в обычных транзисторах
G I : Коэффициент усиления по постоянному току в цифровых транзисторах
Примечания
GI и hFE оба представляют усиление постоянного тока в конфигурациях с общим эмиттером.
Цифровые транзисторы — это обычные транзисторы, которые включают 2 внутренних резистора.
Здесь, поскольку коэффициент усиления постоянного тока = выходной ток/входной ток, коэффициент усиления не уменьшается входным резистором R1. Следовательно, для типов, в которые интегрирован только входной резистор R1, коэффициент усиления представлен hFE и будет эквивалентен hFE сконфигурированного транзистора.
Однако при подключении резистора (R2) между эмиттером и базой входной ток отводится от базы и безопасно направляется на эмиттер. В результате усиление уменьшается. Это значение представлено как GI.
Разница между VI(on) и VI(off)
Легко спутать V I (on) с V I (off) и наоборот.
В I (вкл.): Минимальное напряжение, необходимое для включения транзистора.
Распространенное заблуждение:
: Входное напряжение постоянно увеличивается с 0 В
: Через короткое время напряжение достигнет 1,8 В, при включении цифрового транзистора
: Поскольку это напряжение ниже 3 В, указанного в спецификациях, считается нехорошим.
Фактическое действие:
: Сначала увеличьте входное напряжение Vin до уровня, достаточного для включения транзистора (т. е. 10 В).
: Постепенно понизьте напряжение до уровня, указанного в технических характеристиках (т. е. 3 В). Если транзистор остается включенным, он считается исправным.
: Продолжайте уменьшать напряжение, подаваемое на базу, пока транзистор не выключится. Поскольку эта точка ниже 3В, транзистор работает.
Температурные характеристики цифровых транзисторов
VBE, hFE, R1 и R1 зависят от температуры окружающей среды.
hFE изменится на: 0,5%/°C (прибл.)
BE изменится примерно на -2 мВ/°C (в диапазоне от -1,8 до -2,4 мВ/°C)
R1 изменится в соответствии с приведенным ниже графиком.
Выходное напряжение — характеристики выходного тока в области малых токов
Характеристики выходного напряжения — выходного тока цифровых транзисторов измеряются с использованием следующего метода.
FДля DTC114EKA измерение выполняется с использованием Io/Ii=20/1
i=IB+IR2 от (IR2=VBE/10k=0.65V/10k=65uA)
Если IB=Ii-IR2=Ii-65uA (если Ii станет меньше 65uA) IB не будет течь, а Vo [VCE( сб)] увеличится. Если это произойдет, Vo не может быть измерен в области малых токов.
Если входной ток на базе слишком мал (например, он не может преодолеть 65 мкА в приведенном выше примере), то через базу не будет протекать ток, и, таким образом, транзистор никогда не будет проводить ток. Это приведет к выходному напряжению Vo (VCE(sat)] расти в области слабого тока
Операция переключения цифрового транзистора
Работа транзистора
Для работы NPN-транзистора напряжение подается, как показано на схеме 1. В этой схеме область база (B) – эмиттер (E) смещена в прямом направлении, что приводит к протеканию тока через базу. Другими словами, в основу впрыскиваются отверстия.
Когда это происходит, свободные электроны в эмиттере (E) притягиваются к базе.
Однако, поскольку базовая область очень узкая, свободные электроны проходят через базовую область к коллектору из-за смещения напряжения от коллектора. Из-за этого ток течет от коллектора к эмиттеру.
Операция переключения
Работа транзистора состоит из усиления и переключения. Во время усиления протекает ток Ic, эквивалентный hFE, умноженному на базовый ток. Выходным током в активной области можно управлять, регулируя входной ток.
Операция переключения обеспечивает условия насыщения во включенном состоянии (наименьшее возможное напряжение коллектор-эмиттер). В этой области насыщения имеется избыточное количество отверстий, которые затем выходят через базовый вывод из базовой области. Коллекторный ток течет до тех пор, пока все плюсовые отверстия не выйдут из базовой области. Время, необходимое для этого, называется tstg (время выключения). Чем быстрее отверстия выходят из базовой области, тем короче время выключения.
В цифровых транзисторах R1 и R2 действуют последовательно как путь выхода отверстий из области базы, когда транзистор выключен.
R2 следует сделать как можно меньше (при заданном фиксированном R1), чтобы минимизировать время выключения.
Терминология цифровых транзисторов
- В I (on)min: Минимальное входное напряжение ON
Прямое напряжение Vo, подаваемое между выводами OUT и GND — минимальное входное напряжение, необходимое для протекания выходного тока (Io). Или минимальное входное напряжение, необходимое для включения цифрового транзистора.
Таким образом, поскольку для переключения с ВКЛ на ВЫКЛ требуется напряжение ниже этого минимального входного напряжения, значение для реальных продуктов будет меньше этого значения. - В I (выкл.)макс.: Максимальное входное напряжение ВЫКЛ.
Максимальное входное напряжение, полученное между контактами IN и GND при подаче напряжения питания Vcc и выходного тока Io между контактами OUT и GND. Другими словами, это максимальное входное напряжение, при котором будет поддерживаться состояние ВЫКЛ.
Однако, поскольку при переключении транзистора из состояния ВЫКЛ в положение ВКЛ требуется большее напряжение, значение для реальных продуктов будет выше. - В O (вкл.): Выходное напряжение
Напряжение на выходных клеммах при любых входных условиях, не превышающих максимальное значение. Состояние, при котором переходы IN/OUT смещены в прямом направлении, а выходное напряжение уменьшается, когда достаточный входной ток протекает через схему усиления GND. Измеряется как целая доля Ii (обычно 10-20) в Vo, Io. - I I (макс.): Максимальный входной ток
Максимально допустимый входной ток, который может непрерывно протекать на контакт IN (при подаче прямого напряжения Vi между контактами IN и GND. - G I ：Коэффициент постоянного тока
Соотношение Io/Ii указано в Vo, Io. - R1: Входное сопротивление
Сопротивление, подключенное между клеммой IN и базой транзистора, с допустимым диапазоном ±30%. Это значение будет меняться в зависимости от температуры. - R2/R1: Сопротивление
Отношение внутреннего резистора база-эмиттер к входному резистору.
Как проверить транзисторы в гитарном усилителе — FuelRocks
При тестировании транзистора в гитарном усилителе важно сначала определить тип используемого транзистора.
В гитарных усилителях используются два основных типа транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET). Каждый тип транзистора имеет свой уникальный набор характеристик и, следовательно, свой собственный набор тестов, которые необходимо выполнить, чтобы определить, правильно ли он работает. BJT — наиболее распространенный тип транзисторов, используемых в гитарных усилителях. Они отвечают за усиление сигнала от звукоснимателей гитары, и их можно найти в секциях предусилителя и усилителя мощности усилителя. Чтобы протестировать BJT, сначала определите клеммы коллектора, базы и эмиттера. Затем с помощью мультиметра, настроенного на сопротивление (Ом), измерьте сопротивление между выводами коллектора и эмиттера. Это должно быть низкое значение сопротивления, обычно в диапазоне нескольких Ом. Затем измерьте сопротивление между выводами базы и эмиттера. Это значение должно быть намного выше, чем сопротивление коллектор-эмиттер, обычно в диапазоне нескольких сотен Ом.
Наконец, измерьте сопротивление между клеммами коллектора и базы. Это значение должно быть где-то между значениями сопротивления коллектор-эмиттер и база-эмиттер. Если какое-либо из этих значений выходит за пределы ожидаемого диапазона, скорее всего, транзистор неисправен и его следует заменить. Полевые транзисторы используются в секции усилителя мощности усилителя и отвечают за окончательное усиление сигнала перед его отправкой на динамики. Полевые транзисторы обычно более надежны, чем биполярные транзисторы, и могут выдерживать более высокие напряжения и токи. Однако их также сложнее проверить. Наиболее распространенным способом проверки полевого транзистора является измерение напряжений затвор-исток и сток-исток. Для этого сначала определите клеммы затвора, истока и стока. Затем с помощью мультиметра, настроенного на настройку напряжения (переменного или постоянного тока), измерьте напряжение между клеммами затвора и истока. Это значение должно находиться в диапазоне от 0,5 до 1,5 вольт.
Затем измерьте напряжение между выводами стока и истока. Это значение должно находиться в диапазоне от 10 до 20 вольт. Если какое-либо из этих значений выходит за пределы ожидаемого диапазона, скорее всего, транзистор неисправен и его следует заменить.
Электронный транзистор можно использовать в схеме для создания переключателя или усилителя. Функция проверки диодов обычно входит в состав цифровых мультиметров и может использоваться для проверки транзисторов. Составьте список типа транзистора, его местоположения и идентификатора его вывода. Чтобы проверить функциональность транзистора, вы должны подключить его к настройке диода на мультиметре. Базовый вывод транзистора и положительный вывод должны быть соединены. Для начала положительный провод от счетчика должен быть подключен к клемме коллектора. Транзисторы часто не могут нормально работать в течение определенного периода времени, а не в течение долгого времени.
Как проверить транзистор усилителя?
Изображение предоставлено talkelectronics.
com Есть несколько способов проверить транзистор усилителя. Один из способов — использовать омметр для измерения сопротивления между коллектором и эмиттером. Если транзистор исправен, сопротивление должно быть низким. Другой способ — измерить напряжение между коллектором и базой, а также между эмиттером и базой. Напряжение между коллектором и базой должно быть выше напряжения между эмиттером и базой.
Электронный транзистор состоит из двух диодов. Транзисторы являются важной частью схемы, и отказ этих устройств приведет к неисправности. Чтобы определить, устранит ли проблема замена транзисторов в неисправной электронике, выполните их проверку. Вы можете управлять счетчиком, прикоснувшись одним проводом к базовому проводу, а выводом коллектора к счетчику. Внимательно посмотрите на показания и как можно скорее поменяйте местами отведения. бесконечность должна быть видна в одном направлении около 600 и в другом направлении около 400. Существует также вероятность того, что другие электронные компоненты, такие как резистор, будут влиять на показания транзистора.
Транзистор в PNP-транзисторе должен иметь более высокое сопротивление в направлении эмиттер-коллектор (или коллектор-база), чем в направлении коллектор-база.
Как проверить, исправен ли ваш транзистор
Когда транзистор работает хорошо, сопротивление в обоих направлениях низкое. Если транзистор неисправен, его сопротивление будет высоким в одном направлении и низким в другом.
Как проверить, работают ли транзисторы?
Изображение предоставлено: build-electronic-circuits.com Есть несколько способов проверить работоспособность транзистора. Во-первых, проверить, закорочен ли транзистор или открыт. Для этого вам нужно будет с помощью мультиметра измерить сопротивление между коллектором и эмиттером. Если транзистор закорочен, сопротивление будет очень низким. Если транзистор открыт, сопротивление будет очень высоким. Второй способ проверить, работает ли транзистор, — проверить, проводит ли он ток.
Для этого вам нужно будет с помощью мультиметра измерить напряжение между коллектором и эмиттером. Если транзистор проводит ток, напряжение будет очень низким. Если транзистор не проводит ток, напряжение будет очень высоким.
Когда счетчик отрицательный, он ведет к эмиттеру.
Положительные счетчики имеют положительное отношение длины к основанию.
Используется красный зонд с положительным выводом.
Черный щуп дает отрицательный вывод.
Как узнать, неисправен ли транзистор?
Изображение предоставлено: CircuitboardProblems.comЕсть несколько способов определить, неисправен ли транзистор. Один из способов — посмотреть на физическое состояние транзистора. Если он поврежден или обуглен, это, вероятно, плохо. Другой способ — проверить транзистор мультиметром. Если транзистор неисправен, мультиметр покажет очень высокое сопротивление.
Транзисторы используются в усилителях мощности, аудиоусилителях и импульсных преобразователях для обеспечения питания.
Транзистор NPN — это тип транзистора, который обычно используется в радиочастотных устройствах. Это активное устройство, которое можно использовать для усиления и переключения действия. В этом уроке мы рассмотрим, как обнаружить неисправный транзистор для биполярного транзистора. Убедитесь, что цифровой мультиметр находится в диодном режиме. Подключите положительный щуп цифрового мультиметра к базе или P или эмиттеру на рисунке выше, если используется тип PNP. Для вариантов германиевых и кремниевых транзисторов диапазон температур транзистора обычно составляет 0-300°C. Если это не так, транзистор в настоящее время не работает должным образом.
Метод проб и ошибок можно использовать, если принципиальная схема недоступна. Типы PNP и NPN имеют разные конфигурации смещения. Транзистор может выйти из строя в результате вышеуказанных тестов. Его стоит заменить. Более подробная информация будет получена из личного опыта. В этой статье мы рассмотрим, что приводит к неисправности транзистора.
Очень вероятно, что транзистор снова выйдет из строя, если он используется в цепи после прохождения проверки диодов. А 9Тест 0229 транзисторных диодов можно использовать, чтобы определить, нуждается ли он в замене.
Какие существуют три метода проверки транзисторов?
Существует три метода проверки транзисторов: испытание hFE, испытание на утечку и испытание на усиление. Тест hFE измеряет коэффициент усиления транзистора по току, тест на утечку измеряет ток утечки транзистора, а тест усиления измеряет коэффициент усиления транзистора по напряжению.
Транзистор, как и усилители и переключатели с электронным управлением, представляет собой полупроводниковое устройство. Другими словами, это основной строительный блок современных электронных устройств, таких как компьютеры, сотовые телефоны и другие современные устройства. Транзисторы можно классифицировать следующим образом в зависимости от материала, рабочей частоты, конструкции корпуса и допустимого тока.
Транзисторы объединяют два PN-перехода, используя определенную процедуру. Биполярное движение относится к совместному движению электрона и дырки одновременно. Существует комбинированная структура NPN и PNP. Поле- 9Эффектный транзистор 0229 работает по полевому принципу полупроводника.
Поскольку процесс проводимости происходит только на несущей полевой транзистор (основной несущей), а не на каком-либо другом проводнике, он также известен как униполярный транзистор . Фототранзисторы — это фотоэлектрические устройства с тремя выводами, такие как биполярные или полевые транзисторы. Это эквивалентно или превышает рабочую частоту мощных полевых МОП-транзисторов. Он подходит для оборудования радиолокационной связи, поскольку является высокочастотным и мощным. Большая часть силового электронного оборудования не использует SIT, потому что его сопротивление во включенном состоянии приводит к потере большой мощности, поэтому оно так дорого. Какова область применения кристаллического диода и как его можно использовать в радиочастотных системах? Сначала нужно установить шестерню мультиметра на R 1000 или R 1К, затем последовательно подключить резистор 100 кОм между базой и коллектором.
По мере изменения размера транзистора меняется и его способность к усилению. Стандартный транзистор Дарлингтона имеет два или более коллектора, соединенных вместе, а база и эмиттер имеют несколько точек соединения. В германиевой лампе коллектор и база должны быть разделены не менее чем на 3, что сравнимо с таковым у стандартных кремниевых транзисторов; однако, если транзистор PNP, требуется большее сопротивление. Коллектор транзистора Дарлингтона практически не создает сопротивления по сравнению с эмиттером. Испытываемая трубка может быть повреждена, если измеренное сопротивление меньше или равно нулю. Обратный диод и стабилизирующий резистор используются в схеме защиты мощного датчика Дарлингтона, и эти компоненты могут влиять на данные измерений. В этом разделе мы узнали об общем методе классификации, а также о типах транзисторов, типичных для схемы. В дополнение к оценке производительности кварцевых диодов и кварцевых транзисторов был разработан метод оценки электродов. Наконец, мы рассмотрим обнаружение обычных и высокочастотных питание транзисторов Дарлингтона , и надеемся, что эта статья будет вам полезна.
Как протестировать выходные транзисторы усилителя
Если вы хотите протестировать выходные транзисторы усилителя , вам необходимо сделать несколько вещей. Во-первых, вам нужно определить, какие транзисторы подключены к выходу усилителя. Как только вы это сделаете, вам нужно отключить источник питания от усилителя. Далее вам нужно будет подать небольшой сигнал на вход усилителя и измерить напряжение на выходе. Наконец, вам нужно сравнить измеренное напряжение с напряжением, которое вы ожидаете увидеть, если транзистор работает правильно.
Аудиоусилители в автомобилях позволяют передавать сигналы от источников входного сигнала для идеального воспроизведения на больших динамиках. Когда на усилитель не подается правильное количество энергии, он не будет работать должным образом. Это руководство научит вас, как использовать мультиметр для проверки выхода усилителя. При использовании усилителя рекомендуется установить его на показание напряжения, находящееся в рекомендованном диапазоне.
Чтобы выяснить, так ли это, просто найдите предохранитель питания и поместите щупы на оба конца. Неисправный предохранитель является плохим признаком того, что ваш усилитель нуждается в замене. Мелодию 50 Гц можно использовать для сабвуферов, а мелодию 1 кГц можно использовать для усилителей средних и высоких частот.
Генератор сигналов также можно использовать для получения выходной мощности от 50 до 200 Вт. ватты рассчитываются по формуле E2, которая представляет собой напряжение и сопротивление. Вы можете легко проверить выход усилителя с помощью мультиметра. Это используется для сравнения рекомендуемой мощности усилителя с выходным переменным напряжением на его выходных клеммах. Громкое жужжание или искаженные звуки из динамиков могут указывать на то, что усилитель перегорел. Настройка усиления на плохом выходе усилителя может быть важной частью устранения неполадок с плохим выходом.
Как проверить транзистор
Для проверки транзистора вам понадобится мультиметр.
Сначала установите мультиметр на настройку омметра. Затем прикоснитесь положительным выводом мультиметра к базе транзистора. Прикоснитесь отрицательным выводом мультиметра к коллектору транзистора. Измеритель должен показывать низкое сопротивление. Если мультиметр показывает высокое сопротивление, транзистор неисправен.
Транзисторы, которые стали основой развития электроники в середине 20-го века, сыграли ключевую роль в их быстром росте. Таким образом они смогли заменить электронные лампы, что привело к миниатюризации электронных устройств и машин, которая продолжается и по сей день. Точно так же, как любой другой компонент может выйти из строя или выйти из строя, транзистор тоже может выйти из строя. E — электрон транзистора, B — его база, C — его коллектор, база и коллектор, а 9Биполярные транзисторы 0229 состоят из трех слоев. Транзистор состоит из двух типов, один из которых PNP, а другой NPN, в зависимости от слоев. Транзистор является одним из основных конструктивных элементов электронных схем, наряду с источниками тока, генераторами, стабилизаторами и электронными моментами.
Для начала мы должны выполнить следующие шаги: Если мы тестируем в режиме омметра, мы должны использовать тип pnp.
Красный диод на базе сначала соединить с черным диодом на эмиттере, затем мультиметр перевести в соответствующий режим. На дисплее измерителя должно отображаться значение удельного постоянного напряжения в сравнении с данными в технической документации на транзистор. Тестеры используются для тестирования электроники в дополнение к транзисторам, конденсаторам, диодам и широкому спектру других компонентов. Они могут измерять напряжение, сопротивление и множество других параметров и отображать их на своих дисплеях. Обычно они питаются от батареек (обычно 9В или 12В), и имеют высокий уровень автоматической работы. Мы покажем вам, как использовать мультиметр TME для проверки транзистора. Если вы хотите установить фильтр для проверки транзисторов , перейдите в категорию продуктов «Портативные цифровые мультиметры» в каталоге TME. Вы можете рассмотреть возможность приобретения таких продуктов, как Peaktech, B.
K Precision, Axiomet или Uni-T, потому что они являются идеальными диагностическими инструментами, которые сокращают время простоя при ремонте.
Из-за утечки тока через транзистор прямое и обратное сопротивления различны. Кроме того, коэффициент усиления транзистора будет ниже, чем у работающего транзистора. Методы проверки транзисторов включают сопротивление перехода. Этот датчик можно использовать для поиска коротких замыканий и открытия транзистора. Если транзистор имеет низкое сопротивление перехода и высокое сопротивление перехода, коэффициент усиления выше.
Проверка транзисторов в цепи с помощью мультиметра
Существует несколько способов проверки транзистора в цепи с помощью мультиметра. Вы можете проверить непрерывность между выводами коллектора и эмиттера при выключенном транзисторе. Если прозвонка есть, то скорее всего неисправен транзистор. Вы также можете проверить напряжение между выводами коллектора и эмиттера при включенном транзисторе. Если напряжения нет, то снова скорее всего неисправен транзистор.
Транзисторы — это полупроводники, которые часто выходят из строя из-за неправильного подключения. Использование мультиметра для проверки транзисторов на цепях является хорошей идеей, если нет визуального эффекта на печатной плате. Кроме того, другие мультиметры могут определять коэффициент усиления транзистора, переводя его в режим hFE. Трассировщик кривых, как и осциллограф, имеет ряд функций в дополнение к временной выборке, развертке по списку и многоканальной развертке. Кривые можно использовать для анализа диода, транзистора и тиристора. Напряжение должно быть установлено в соответствующем диапазоне, необходимо проверить ток коллектора и отрегулировать напряжение. Теперь для NPN-транзисторов положительный и отрицательный выводы можно соединить, поменяв местами выводы, как показано на рис. 1. Очень важно, чтобы транзистор имел надежное соединение.
Неисправный транзистор
Неисправный транзистор — это транзистор, который не работает должным образом.
Есть много причин, по которым транзистор может быть неисправен, например, производственный брак, повреждение или неправильное обращение. Если транзистор неисправен, это может вызвать проблемы с работой схемы, в которой он используется.
Проверка диода
Если диод смещен в прямом направлении, необходимо измерить падение напряжения на диоде. Когда используется диод с прямым смещением, ток может течь как замкнутый ключ. Когда используется режим проверки диодов мультиметра, между измерительными выводами возникает небольшое напряжение. 9Диод 0009
предназначен для работы в качестве одиночного устройства (с одним направлением протекания тока) с одним направлением протекания (с одним направлением протекания тока). Ожидается, что эти устройства будут иметь очень низкое сопротивление протеканию тока в условиях прямого смещения и чрезвычайно высокое сопротивление в условиях обратного смещения. Сопротивление диода можно измерить с помощью цифрового мультиметра, при этом устройство должно пройти проверку диодов.
