Как проверить возбуждение генератора: Как проверить возбуждение на генераторе: как происходит возбуждение

Как проверить возбуждение на генераторе: как происходит возбуждение

Как происходит возбуждение генератора

Генератор – это не просто какой-нибудь узел. По сути, он является электрической машиной, преобразующей мехэнергию в ток. Генератор обеспечивает автомашину подзарядкой, без которой та сможет продержаться в движении не больше 1-2 часов за счет аккумулятора. Узнайте, как происходит возбуждение генератора в автомобиле.

Как происходит возбуждение в гене

Содержание

  • 1 Как происходит возбуждение в гене
  • 2 Что такое СВ и АРВ
  • 3 Разновидности СВ
  • 4 Проверка возбуждения

Электроэнергия или электрическая сила в генераторе возникает тогда, когда сквозь магнитный поток внутри перемещается проводник. Ток возникает также и в том случае, когда перемещается магнит, а проводник остается неподвижным.

Без теоретических объяснений и выводов, можно представить себе возбуждение гена так:

  • На обмотку гена подается электричество с АКБ. Электрический ток первыми принимают щетки и медные кольца.
  • Реле отсечки – специальная штука, которая не дает аккумулятору разрядиться при остановке генератора. Когда водитель включает зажигание, то напряжение поступает на реле отсечки, оно притягивает внутренние элементы генератора, тем самым, замыкаются контакты. Получается, что реле в этом случае – эффективный переходник, соединяющий обмотку гена с аккумулятором.
  • На приборной панели в салоне автомобиля предусмотрена лампочка. Она дает понять водителю, когда начинается зарядка геном АКБ. Когда включается зажигание, она горит до тех пор, пока напряжение идет с аккумулятора и гаснет, когда процесс энергополучения идет обратно.

Что такое СВ и АРВ

Система возбуждения гена – это комплекс различных устройств, включающих: возбудитель, АРВ, СГП, УБФВ, устройство развозбуждения, а также дополнительные тесто-измерители.

Система возбуждения

АРВ – это не что иное, как регулятор, функционирующий полностью на автомате. СГП – средство, которое гасит магнитное поле. УБФВ – устройство, благодаря которому осуществляется быстрая форсировка возбуждения.

Сам возбудитель является источником питания (ИП) обмотки постоянным напряжением. В данном случае ИП может быть сам ген совместно с полупроводниками и выпрямительным блоком (диодным мостом).

АРВ применяются в синхронном гене. Здесь они выполняют функцию повышения физической стабильности генерирующего устройства. Принято классифицировать АРВ на устройства с пропорциональным шагом и сильным шагом. Одни способны изменять токоэнергию по несоответствию статорного напряжения, а вторые – реагируют в более широком смысле этого слова.

Когда ток снижается, к примеру, при замыкании, предусмотрена форсировка. Она подразумевает скорое увеличение возбуждения, что влияет на остановку спадов напряжения и сохраняет устойчивость.

Корректировка и ускорение значительно повышают надежность функционирования реле.

Когда происходит отключение генератора, что тоже может вызываться внутренними замыканиями, агрегат следует развозбудить. Для этого достаточно погасить магнитполе, что даст возможность уменьшить размеры повреждения статорной обмотки.

Погасить магнитполе – это, значит, быстрое уменьшить магнитпоток возбуждения гена до величины, близкой к 0. Одновременно с этим уменьшается ЭДС агрегата.

Как погасить магнитное поле

Гашение магнитполя осуществляется с помощью АГП – особых устройств-автоматов, действующих от реле. Именно они помогают активировать сопротивление.

В генерирующих устройствах, функционирующих по принципу тиристорвозбуждения, снижение магнитполя осуществляется методом переключения основных вентилей в инверторный порядок. Тем самым, сэкономленная в обмотке энергия, передастся возбудителю или диодному мосту.

Характеризуется СВ номинальным напряжением (НТ), но оно может быть разным.

  • 100 или 600 В, если речь идет о возбуждении на выводах обмотки.
  • 100 или 8000 А, если речь идет о НТ, находящимся непосредственно в обмотке, и соответствует нормальной, стандартной работе генератора.

Следует знать, что НТ возбудителя должен составлять доли процентов от НТ генератора. Как правило, считают значения в 0,2-0,6 процентов от номинальной мощности гена.

Что касается быстродействия возбудителя, то оно зависит от скорости нарастания силы тока на обмотке индуктора (ротора).

СВ (система возбуждения) обязана рассчитываться в зависимости от работы АРВ. Другими словами, без АРВ работа допускается, но только на время, нужное для ремонта или замены. В остальных случаях использование АРВ обязательно.

Примечание. Если СВ, все же, функционирует без АРВ, то нужно обеспечить дополнительную систему защиты. Это РДУ и другие средства, способные обеспечить развозбуждение и автогашение генераторного поля.

СВ обязана обеспечивать ток в продолжительном режиме, превышая НТ генератора не менее чем на 10 процентов.

Бесконтактная система возбуждения

СВ также бывает полупроводниковой. В этом случае она должна иметь РВС (режим внутреннего сохранения).

Важно, чтобы защитные устройства, обеспечивающие стабильность во время перенапряжений, были многократного действия.

Состав системы возбужденияЧто обеспечивает система возбуждения
трансформатор выпрямительныйначальное возбуждение
трансформатор последовательный вольтодобавочныйхолостой ход
тиристорный преобразователь (ТВ 8-2000/) 050- 1У4)включение в сеть методом точной синхронизации в нормальных режимах и самосинхронизации в аварийных режимах
система охлаждения преобразователяработу ГГ в энергосистеме с нагрузками от холостого хода до номинальной и перегрузками
агрегат начального возбуждения (АН В-2) недовозбуждение в пределах устойчивой работы генератора
автоматический регулятор возбуждения (АУ1Г типа АРВ-СД)форсировку возбуждения по току и напряжению
панель гашения поля эффективное гашение поля
релейные панелиразвозбуждение при нормальных остановках агрегата

Разновидности СВ

СВ принято делить на 2 группы. Они классифицируются в зависимости от способа возбуждения. Различают СВ независимого типа (СВНТ) и зависимого (СВЗТ).

К СВНТ относят все возбудители, которые сопряжены с генераторным валом. По сути, они способны вырабатывать напряжение в независимом режиме.

За группу СВЗТ принимают возбудители, схватывающие вольтаж прямиком с концов основного генератора. Ток поступает через трансформаторы особого типа.

Тиристорная система возбуждения

Более выгодно смотрятся СВНТ, так как в них выработка тока не зависит от электроцепи.

Интересный момент. На генах со слабой мощностью в качестве возбудителя применяются отдельные, независимые генераторы, способные вырабатывать ток. Они соединяется с валом основного гена (синхронного).

Другие преимущества СВНТ:

  • Высокий процент быстродействия;
  • Высокая скорость нарастания тока;
  • Возможность замены тиристоров, вышедших из строя, без остановки генератора.

Однако СВНТ имеют и недостатки, связанные с самим устройством возбудителя. К примеру, если быстрота повышения возбуждения не слишком высока.

Кроме того:

  • Слабыми в СВНТ выглядят контакты скользящего типа, так как напряжение к ним подводится через щетки.

Сегодня наиболее востребованы СВ с полупроводниковыми диодными мостами. Они построены по 3-фазной схеме, в них задействуется минимальное количество выстроенных по порядку тиристоров.

Что касается схем диодного моста, то они бывают 1-групповыми и 2-групповыми. Один выпрямитель внедрен в первом случае, два – во втором.

Токоподавателем в СВНТ является синхронный ген, нашедший место между индуктором и верхним кронштейном основного генератора.

Устройство синхронного генератора

СВЗТ менее надежна, чем первая система, так как работа возбудителя здесь полностью зависимая. Другими словами, возбудитель в этом случае будет работать только в том случае, если получит ток от сети. А в сети, как правило, часто возникают замыкания, нарушающие стабильное функционирование СВ. Получается лишняя нагрузка на СВЗТ, которая должна обеспечивать форсировку напряжения в обмотке.

Но СВЗТ в некоторых случаях имеют плюсы перед самостийными системами. Они выражаются простотой схемы. Недостатком же выступает, как и говорилось, непостоянство работы, что более всего заметно в высокомощных машинах.

По мнению экспертов, если подразумевается длительность ремонта, то лучше зарекомендуют себя СВЗТ.

Проверка возбуждения

Основными симптомами, которые доказывают неработоспособность СВ на генераторе, являются показатели внешних характеристик. Говоря иначе, если напряжение через выводы генератора не поступает, то агрегат должен самовозбуждаться по принципу. Если такого не происходит, налицо проблема.

Хорошо заметна работа генератора на дизельных агрегатах. Они получают меньшую, чем обычно дозу топлива, как только генератор развивает небольшую мощность. Таким образом, дизельная установка остается недогруженной.

Проверка системы возбуждения

Ясно, что при уменьшении подачи топлива в цилиндры, снизится и скорость движения. По ней (скорости) можно будет определить снижение напряжения генератора, следовательно, и его возбуждение.

Если в генераторе увеличивается произведение напряжения, то не должно увеличиваться магнитное насыщение СВ, иначе прочность изоляции электромашины не выдержит. Ограниченным в некоторых значениях можно назвать также генераторный ток, который в случае увеличения приведет к перегоранию обмотки якоря.

Как работает автомобильный генератор? Как его проверить? Какие неисправности случаются?

02.06.2021

7571

Как работает генератор?

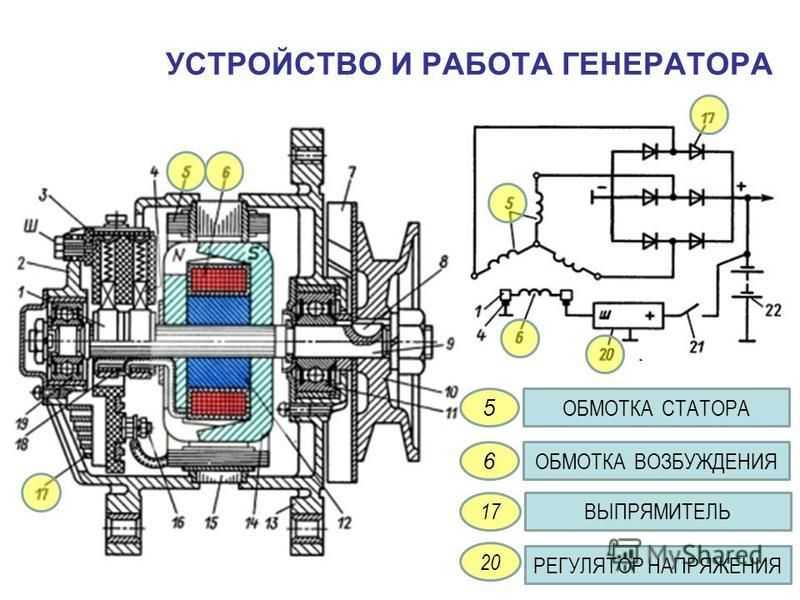

Принцип работы автомобильных генераторов одинаковый и основан на электромагнитной индукции. Электрический ток возникает в замкнутой рамке при пересечении ее вращающимся магнитным полем. Таким образом, для работы генератора необходимо, чтобы в нем вращалось магнитное поле.

Собственное, вращающееся магнитное поле создается ротором. Сразу отметим, что в автомобильном генераторе нет постоянных магнитов. Т.е. постоянного магнитного поля в генераторе просто нет. Однако магнитное поле появляется на обмотке ротора после подачи на него тока. Обмотка ротора правильно называется «обмоткой возбуждения». Она создает магнитное поле при повороте ключа зажигания. Далее после запуска двигателя ротор начинает вращаться. Ток вырабатывается в трех отдельных обмотках статора. Этим же током далее питается обмотка возбуждения, т.е. потребление тока от АКБ прекращается.



На нашем YouTube-канале вы можете посмотреть видеообзор про автомобильные генераторы.



Выбрать и купить генератор для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.





Снятый с обмоток статора переменный ток стабилизируется в устройстве, называемом «выпрямитель», также известном как диодный мост. Благодаря ему выходной ток генератора – постоянный и выпрямленный. В нем присутствует шесть силовых диодов. Половина диодов соединена с силовым плюсом генератора, половина – с его «массой», т.е. корпусом. Также в выпрямителе могут присутствовать слаботочные диоды, через которые подключена обмотка возбуждения. Диоды – это полупроводники, которые пропускают ток только в одном направлении.





Также в генераторе есть реле-регулятор напряжения. На контакты реле с диодов приходит снятое со статора силовое напряжение. Если его недостаточно, т.е. напряжение меньше 14 Вольт, реле увеличивает напряжение на обмотке возбуждения. При усилении магнитного поля увеличивается силовое напряжение. Необходимая величина – 14-14,5 Вольт.





Здесь же добавим, что магнитное поле увеличивает усилие, с которым вращается ротор. Эта нагрузка через приводной ремень передается на коленвал. Таким образом, включение электрических потребителей и, главным образом, их общая мощность, непосредственно влияют на расход топлива.



Именно благодаря регулированию тока в обмотке ротора производительность генератора не зависит от скорости вращения ротора и силы тока нагрузки. Разумеется, до определенных пределов, ограниченных общей мощностью генератора. Сам по себе регулятор напряжения – чисто электронное устройство.

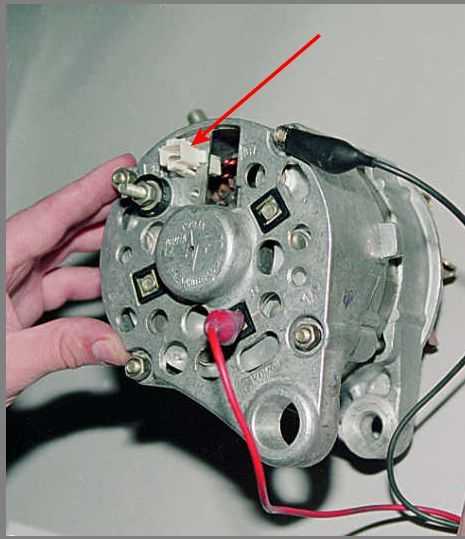

Ток возбуждения подается по подпружиненным графитовым щеткам, контактирующим с контактными кольцами на роторе.





На более современных автомобилях применяется бесщеточные индукторные генераторы. В них применяется отдельная неподвижная обмотка возбуждения с намагниченным магнитопроводом. Ротор представляет собой звезду с 6-ю лучами, а статор не 3-х, а 5-фазный. Такие генераторы самовозбуждаются, т.е. могут работать без АКБ.



Обгонная муфта генератора

Мощные генераторы оснащаются шкивом с обгонной муфтой. В данном случае она служит демпфером, который гасит инерции коленвала и самого ротора генератора, не позволяет тяжелому и нагруженному ротору генератора ударять и подгонять ремень навесного оборудования при снижении его скорости движения. Т.е. если скорость ремня падает или ремень останавливается при глушении двигателя, то ротор генератора может свободно продолжать вращаться. При неисправности обгонной муфты, т.е. ее заклинивании, во время работы двигателя можно увидеть сильную вибрацию приводного ремня возле муфты. А при остановке двигателя раздается скрип ремня – это вращающийся по инерции ротор генератора прокручивает заклинившую муфту относительно ремня.





Подключение генератора. Самые распространенные выводы и клеммы.

К проводке автомобиля генератор подключается не только силовым проводом и контактом с «массой». Силовой выход – клемма 30 – помечен буквой «B» (батарея). Отдельный минусовой контакт – клемма 31 – на генераторе обозначается буквами E, B-, GRD.





У генератора обязательно есть выход на контрольную (индикаторную) лампу. Через этот же выход подается небольшое напряжение для намагничивания ротора. Такой контакт помечен буквой «L» (лампа). Горящая лампа указывает на отсутствие зарядки. Кстати, лампочка тухнет при выравнивании потенциалов, т.е. когда на контакте L появится «плюс». Это происходит в тот момент, когда генератор начинает вырабатывать ток.



Также контрольная лампа может подключаться через контакт «D+». Нюанс в том, что в этом случае по этому же контакту питается регулятор напряжения. По контакту «S» (сенсор) измеряется напряжение для контроля.





На генераторах дизельных двигателей нередко присутствует контакт «W». Это выход с одной из обмоток статора, по которому подключается тахометр.





По контакту «FR» или «DFM» регулятор напряжения соединяется с ЭБУ для контроля нагрузки на генератор. Если нагрузка высока, то электроника повышает обороты холостого хода или отключает некоторые потребители.



На генераторе может присутствовать контакт «D» c очень разным функционалом. «D» может обозначать и Digital, и Drive. Например, по нему можете передаваться цифровой сигнал, как на автомобилях Ford. На генераторах японских автомобилей по этому контакту подается ток для управления регулятором напряжения. Также это может быть просто пустой контакт.





Почему генератор выходит из строя?

Поломки генераторов можно разделить на механические и электрические.

По механике – это нарушение вращения ротора из-за износа или разрушения подшипников. Подклинивающий генератор может привести к обрыву ремня навесного оборудования. Также может возникнуть люфт подшипников.



Графитовые щетки постоянно изнашиваются из-за трения с контактными кольцами на роторе. Правда, они сделаны с запасом и служат сотни тысяч км и огромное количество моточасов. Предельная длина щеток – 5 мм.

Если контакт щеток с кольцами ротора пропадает, то генератор перестает функционировать. Обмотка возбуждения не намагничивается, ток не возникает.





Диоды в выпрямителе выходят из строя из-за нагревов, вызванных перегрузками. Тут можно сказать, что есть генераторы с некорректно подобранными диодами, которые просто не служат достаточно долго. И в целом силовые диоды рассчитаны на номинальный ток с минимальным запасом.

Также отметим, что диодный мост может выйти из строя на вашем автомобиле при неправильном прикуривании. Дело в том, что из-за высокого потребления тока стартером и севшим АКБ другой машины диоды в вашем генераторе просто пробивает током. Правильно прикуривать другой автомобиль так: подсоединяетесь к его АКБ, несколько минут с заведенным двигателем подзаряжаете его, затем глушите свой двигатель, даже вынимаете ключи из замка зажигания. И только после этого позволяете пациенту завестись.





Если неисправность возникает в реле-регуляторе, то генератор не выдает достаточного напряжения. В этом случае опять же пропадает зарядка. Кроме того, реле-регулятор может стать причиной утечки тока. Для некоторых генераторов есть рекомендация менять реле-регуляторов через определенные пробеги.

Также зарядка может пропасть или отсутствовать при нагрузке в случае межвиткового замыкания.





Проверка снятого генератора без машины

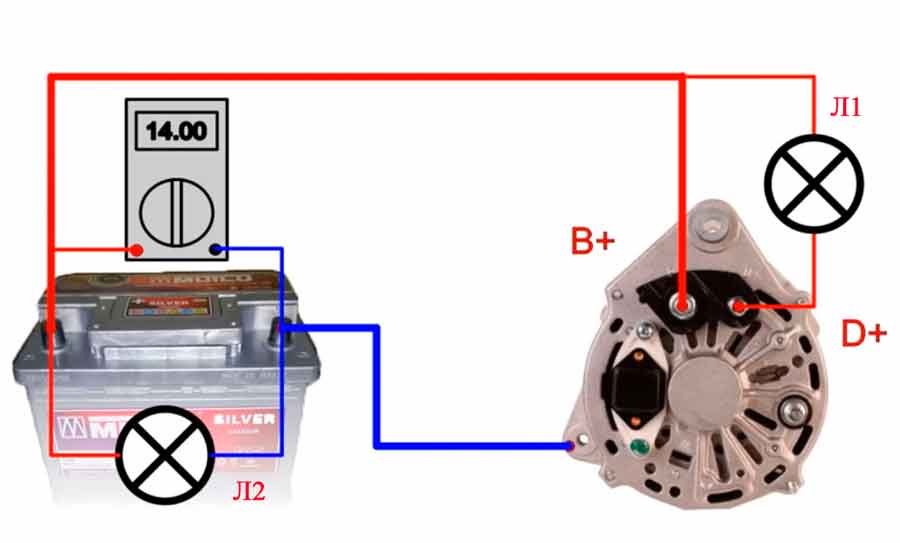

Снятый и неразобранный генератор можно проверить при помощи таких вспомогательных вещей, как заряженный АКБ и некое устройство, с помощью которого можно раскрутить ротор генератора (шуруповерт или дрель с подходящей головкой). Также нужно правильно подключить индикаторы – лампы. Одна лампа грубо покажет наличие зарядки, другая покажет работоспособность реле-регулятора.





Более точные и точечные проверки проводятся на разобранном и заведомо неисправном генераторе для поиска конкретного неисправного узла.

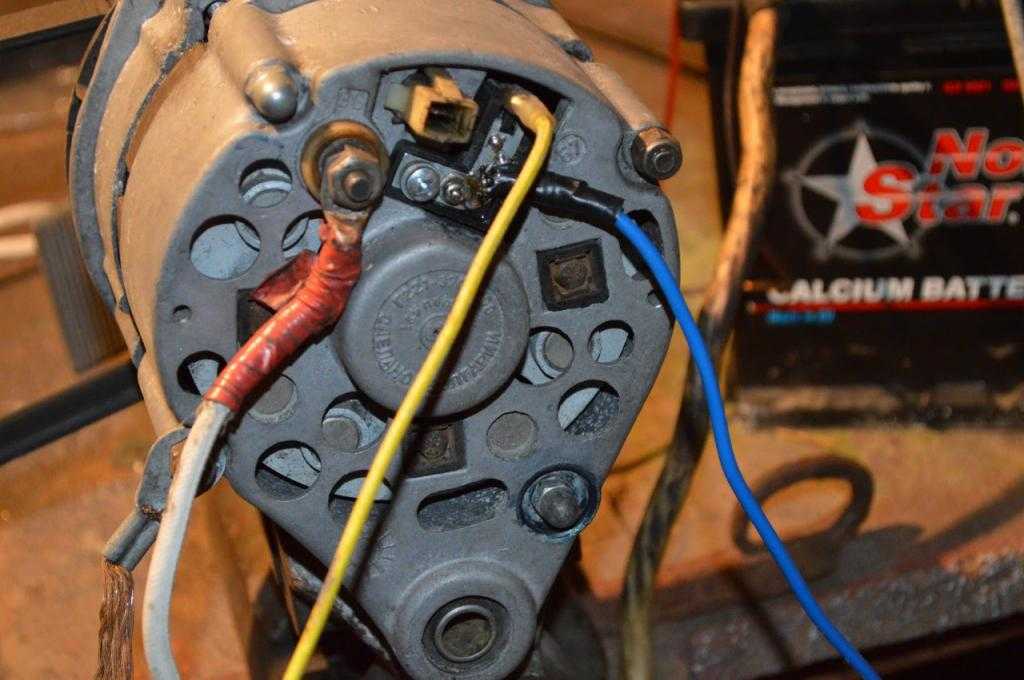

Генератор на автомобиле проверяется с помощью мультиметра. Для начала необходимо замерить напряжение на самой АКБ. В идеале напряжение должно быть порядка 12,5 Вольт. После запуска двигателя напряжение на АКБ должно составлять не менее 13,8 Вольт и не более 14,5 Вольт.



Есть старый дедовский метод со скидыванием клеммы АКБ во время работы двигателя. Типа если двигатель не заглохнет, то генератор бодрячком. На сегодняшний день таким образом нельзя проверять работу генератора скидыванием клеммы с АКБ на работающем авто. Если так сделаете, то через пару недель пройдет пробой одного из диодов.



Отдельного упоминания заслуживают генераторы с подключением P-D (терминалом P-D, «импульс-управление»). Они не имеют регулятора напряжения. Регулятор находится в ЭБУ. Оттуда же подается напряжение для обмотки возбуждения. Таким образом, их нельзя проверить методом с подключением индикаторной лампы и подачи возбуждения через нее. Ее просто подключить некуда, а возбуждение подается через силовой контакт. Такие генераторы проверяются на специальном стенде или при помощи самодельного реле-регулятора, способного подать импульс на обмотку ротора.

Вернуться к списку новостей

02.06.20217571

AE6129_FinalPaper_2017-02-25_14.09.42_HUQOOV

%PDF-1.4 % 2 0 объект >>>]/ON[67 0 R]/Order[]/RBGroups[]>>/OCGs[67 0 R 106 0 R]>>/Pages 3 0 R/Type/Catalog/ViewerPreferences 65 0 R>> эндообъект 105 0 объект >/Шрифт>>>/Поля 110 0 R>> эндообъект 66 0 объект >поток приложение/pdf

  • Администратор
  • AE6129_FinalPaper_2017-02-25_14.09.42_HUQOOV
  • 2017-04-09T11:21:38+08:00pdfFactory Pro www.pdffactory.com2017-04-26T21:59:54+02:002017-04-26T21:59:54+02:00pdfFactory Pro 3.50 (Windows XP Professional)uuid:8c6348fb-3df2-450b-8fa2-89d258f074e1uuid:12e0f2f7-0980-49ce-89f3-a65c9d8f3e6e65c9d8f3e6e65c9d8f3e6e65c9d8f3e6e65c9d8f3e6e65c9d8f3e6e6 конечный поток эндообъект 3 0 объект > эндообъект 65 0 объект > эндообъект 5 0 объект >/Шрифт>/ProcSet[/PDF/Text]/XObject>>>/Тип/Страница>> эндообъект 12 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageB/ImageC]/XObject>>>/Type/Page>> эндообъект 50 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/Тип/Страница>> эндообъект 55 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/Тип/Страница>> эндообъект 153 0 объект >поток HWRK}GMۄlrځABY~�� ��XMUfzdwvLW7ϛL;_q|K=A4F WIhA=GR;qGaT ymX M$ Fz-QOdGJmL{P\tvJxwA±ԵwFg7w?( _4:JB}N*[rǵ[[email protected]{Ш QX1A!=禵{>Z;QBYj. *Нu#��l_5UΩI΋L-Ҩ(«(%%փ:DZiSمOhXpB¢NNQ&/

    Системы и методы управления возбуждением генератора

    Оглавление

    Системы возбуждения

    Системы возбуждения можно охарактеризовать как систему, которая придает ток возбуждения скручиванию ротора генератора. Всесторонне продуманные схемы возбуждения обеспечивают неизменное качество работы, безопасность и быструю переходную реакцию.

    К четырем основным методам возбуждения относятся:

    • Шунтовый метод или система самовозбуждения
    • Система усиления возбуждения (EBS)
    • Генератор с постоянными магнитами (PMG)
    • Вспомогательная обмотка (AUX).

    Каждая техника имеет свои индивидуальные фокусы. Во всех методах используется автоматический регулятор напряжения (AVR) для подачи постоянного тока на статор возбудителя. Выходная мощность переменного тока ротора возбудителя компенсируется вкладом постоянного тока для основного ротора генератора. Дальнейшие разработки фреймворков используют дополнительный вклад в AVR.

    В этой статье исследуется разработка, возможности и применение каждой техники, а также схемы и схемы для каждой из них.

    Автоматический регулятор напряжения (АРН)

    Конструкция АРН отличается от используемого возбуждения. Все получают взносы от статора генератора , когда он вращается. AVR, способные мгновенно уменьшать или стирать внутреннюю музыку, вызванную входными сигналами стека, используются для приложений с непрямой загрузкой. Обычно используются два типа:

    Силиконовый управляемый выпрямитель (SCR) – измеряет уровень мощности статора и определяет его оконечную нагрузку для напряжения возбудителя. Может вызывать неудобства при использовании с непрямыми грузами.

    Читайте также: Советы по покупке бывшего в употреблении дизельного генератора

    Полевой транзистор (FET) — измеряет уровень мощности от статора и переводит его во флаг широтно-импульсной модуляции (ШИМ) для возбудителя. Этот стиль AVR, также называемый миганием поля, может использоваться для стратегий возбуждения. Непрямолинейные нагрузки не вызывают входных данных о сбоях возбуждения.

    Шунт или система возбуждения с автономным питанием

    Стратегия шунтирования представляет собой простой и практичный план подачи питания на АРН. Этот метод не требует дополнительных сегментов или проводки. В тот момент, когда возникают проблемы, расследование перестраивается с меньшим количеством сегментов и проводки для утверждения.

    Когда генератор поворачивается, статор подает входное напряжение на АРН. Более того, в АРН есть датчики, контролирующие выход статора.

    АРН действует как стабилизатор энергосистемы. Он подает питание на возбудитель, который преобразуется в постоянный ток. Затем ток подается на статор для выхода стека.

    Самым большим недостатком этой статической системы возбуждения является то, что АРН зависит от кучи, питаемой генератором. В момент, когда куча строится, напряжение начинает уменьшаться, и АРН должен дать больше энергии возбудителю, чтобы помочь запросу.

    Это толкает AVR как можно дальше. Если АРН проталкивается, он сдерживает пробой поля возбуждения. Выходное напряжение уменьшается до небольшой суммы.

    В случае короткого замыкания в цепи питания АРН генератор не будет иметь источника возбуждения. Это приводит к потере выходной мощности генератора.

    Генераторы с шунтирующим или автономным питанием могут использоваться при прямой нагрузке (постоянная нагрузка). Генераторы с этим методом возбуждения не рекомендуются для приложений с непрямолинейными нагрузками (разной нагрузкой). Звуки, связанные с непрямолинейными нагрузками, могут вызывать нарушения поля возбуждения.

    Система форсирования возбуждения (EBS)

    Структура EBS содержит аналогичные важные части, обеспечивающие вклад и получение выходных данных от AVR. Дополнительные сегменты в этой структуре:

    • Модуль управления форсированием возбуждения (EBC)
    • Генератор форсирования возбуждения (EBG).

    EBG устанавливается на определенном конце генератора. Внешний вид такой же, как у неизменного магнита. EBG подает питание на контроллер, когда вал генератора вращается.

    Модуль управления EBC подключен параллельно регулятору напряжения (AVR) и возбудителю. EBC получает движение от AVR. В момент, когда это необходимо, контроллер подает на возбудитель изменяющиеся уровни тока возбуждения на уровнях, которые зависят от потребностей каркаса.

    Дополнительная мощность, поддерживаемая каркасом возбуждения, отвечает требованиям стека. Это позволяет генератору запуститься и компенсировать напряжение возбуждения.

    Эта система возбуждения не предназначена для приложений непрерывного питания. Он предлагается для применения в условиях кризиса или снижения мощности. В момент запуска генератора каркас EBS отделяется до момента, когда достигается рабочая скорость. EBG все еще вырабатывает энергию, но контроллер не управляет ею.

    Каркас учитывает динамическую реакцию, является более доступным и отвечает требованиям для обеспечения 300% тока короткого замыкания. Непрямые нагрузки, например запуск двигателя, усиливаются по сравнению со стратегией шунтирования или самовозбуждения.

    Генератор с постоянными магнитами (PMG)

    Синхронные генераторы, оснащенные постоянными магнитами без замены, относятся к числу наиболее известных стратегий с независимым питанием. На определенном конце вала генератора установлен вечный магнит.

    Современные системы возбуждения, такие как PMG, обеспечивают раздельную подачу питания на AVR, когда вал генератора вращается. АРН обеспечивает питание, используя дополнительную мощность при обеспечении непрямых нагрузок, например, запуск двигателей.

    При вращении вала генератора создается безупречный, незацепленный, непрерывный трехступенчатый сигнал.

    Некоторые из наиболее заметных преимуществ использования генераторов, оснащенных технологией возбуждения PMG:

    • Поле возбуждения не сминается благодаря управляемому отключению для очистки.
    • Изменение нагрузки не влияет на поле возбуждения.
    • Напряжение производится при вводном запуске и не зависит от выдающихся результатов в полевых условиях.
    • При пуске двигателя поле возбуждения не падает ввиду отсутствия питания АРН.

    Система PMG увеличивает вес и размер генераторной части. Это наиболее часто используемый метод возбуждения для приложений, использующих двигатели, которые запускаются и останавливаются, и другие непрямолинейные нагрузки.

    Вспомогательная обмотка (AUX)

    Стратегия вспомогательной обмотки используется уже довольно давно. Использования идут от морского до промышленного применения и более функциональны в более крупных учреждениях.

    Эта стратегия имеет другое поле возбуждения, но не использует сегмент, связанный с определенным концом полюса генератора. В этих методах используется вращение вала и вечный магнит или генератор для дополнительного возбуждения.

    В статор введена дополнительная одноступенчатая обмотка. По мере вращения вала генератора основные обмотки статора подают напряжение на АРН, как и во всех ранее упомянутых методах.

    Дополнительные одноступенчатые обмотки подают напряжение на АРН. Это делает необходимым дополнительное напряжение возбуждения при работе с непрямолинейными нагрузками.

    Для приложений с прямой нагрузкой могут использоваться стратегии шунтирования, EBS, PMG и AUX. Возбуждение шунта является самой разумной стратегией.

    Для приложений с непрямой нагрузкой можно использовать стратегии возбуждения EBS, PMG и AUX. Возбуждение PMG является наиболее известным и широко используемым.

    Ознакомьтесь с перечнем генераторов

    Часто задаваемые вопросы о возбуждении в генераторе :

    Что такое возбудитель?

    Возбудитель помогает создавать магнитное поле, подавая электрический ток, который может быть в форме батареи или генератора.

    Зачем генераторам возбуждение?

    Механическая энергия превращается в электрическую путем перемещения электрических проводников в магнитном поле с помощью генераторов.
