Как проверить втягивающее: Как проверить втягивающее реле стартера на исправность

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

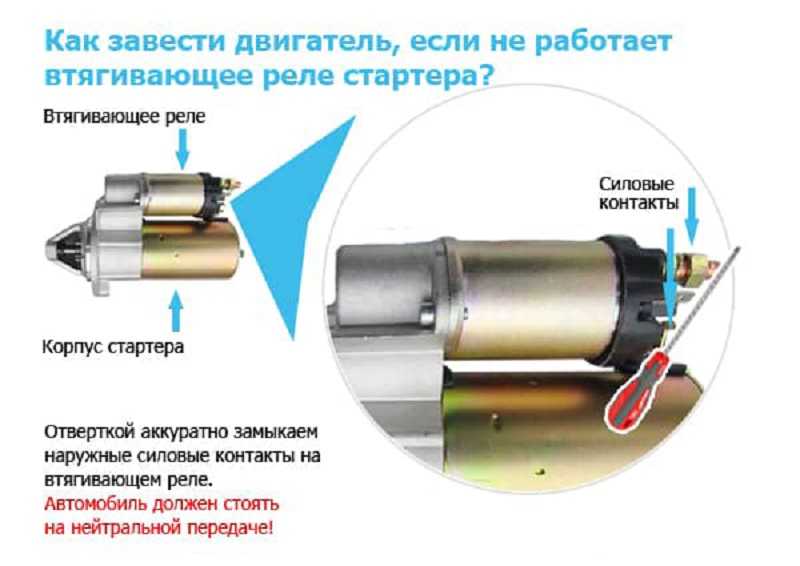

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

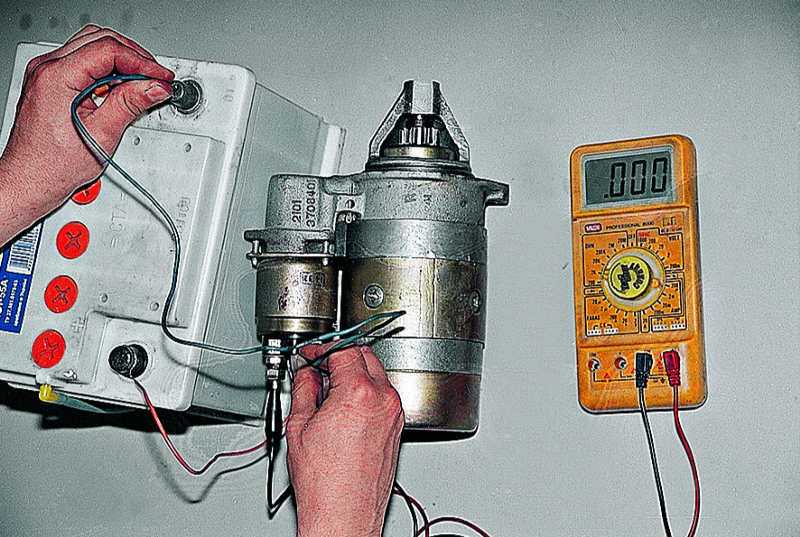

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

🧑‍🔧 Как проверить втягивающее реле стартера

Проверка втягивающего реле иногда позволяет точно выяснить, почему не работает или плохо крутит стартер. В большинстве случаев ремонту данный узел не подлежит. Но спешить его менять без полноценной диагностики тоже не стоит. Возможно, втягивающее реле исправно, и стартер барахлит не по его вине. Задача этой статьи — рассказать простыми словами о функциях, устройстве, принципе работы и основных неисправностях узла, а также об их признаках и способах проверки.

Функции втягивающего реле стартера

---

Несмотря на кажущуюся простоту, втягивающее реле стартера выполняет далеко не одну функцию. Соответственно, когда деталь хотя бы частично выходит из строя — вся система запуска двигателя даёт сбой. Функционал втягивающего реле частично понятен из самого названия. Втягивающее — означает, что оно что-то куда-то втягивает. Реле — означает коммутацию (соединение) силовой цепи электрооборудования автомобиля.

Стартер автомобильный

Если посмотреть на общее устройство стартера, то можно увидеть, что втягивает втягивающее реле. Его подвижный шток через рычаг соединён с обгонной муфтой на валу стартера. Обгонная муфта выполнена одним узлом с приводной шестерёнкой. Когда втягивающее втягивает свой шток, обгонная муфта с шестернёй двигается вперёд, благодаря чему вводится в зацепление с маховиком двигателя. В таком положении узел пребывает до тех пор, пока водитель не отпустит ключ зажигания после успешного (или нет) запуска двигателя.

Следующая функция втягивающего реле заключается в том, чтобы вывести приводную шестерню из зацепления с маховиком, когда мотор уже запущен. Выполняется это за счёт усилия пружины. Как втягивающее втягивает — рассмотрено ниже. Обгонная муфта нужна для того, чтобы ещё до вывода приводной шестерни из зацепления разъединить её с валом стартера.

Между втягиванием и обратным ходом втягивающее реле выполняет промежуточную функцию. Она заключается в надёжной фиксации приводной шестерни в зацеплении с маховиком. Если этого не делать, то шестерня прежде положенного вернётся в исходное положение, и двигатель запуститься не успеет. За эту функцию отвечает удерживающая обмотка втягивающего реле, рассмотренная ниже.

Ну и последние две важные функции втягивающего реле — коммутация «плюса» аккумуляторной батареи со стартером и обратное разъединение контакта. Коммутация происходит одновременно с тем, как приводная шестерня вводится в зацепление с маховиком двигателя. В результате якорь стартера своевременно начинает вращаться, крутящий момент передаётся на коленвал, и мотор стартует. Когда ключ зажигания отпускается, силовой «плюс» АКБ от стартера отсоединяется всё тем же втягивающим реле.

Итого получается, что на такое простое устройство, как втягивающее реле, возложено 5 функций:

1. Втягивание. Приводная шестерня стартера вводится в зацепление с маховиком двигателя.
2. Удержание. Шестерня надёжно фиксируется в зацеплении с маховиком.
3. Обратный ход. Шестерня выводится из зацепления после старта двигателя.
4. Коммутация. На стартер подаётся пусковой ток с АКБ.
5. Отключение. Питание стартера прекращается.

Выполняет все эти функции втягивающее реле благодаря простому, но одновременно гениальному устройству.

Устройство и принцип работы втягивающего реле

---

Устройство втягивающего реле

Перед тем, как проверять втягивающее реле, просто необходимо хотя бы в общих чертах познакомиться с его внутренним устройством. Разбирать его, конечно, не придётся, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям. В том числе, неумелыми действиями можно легко сжечь изначально рабочее втягивающее реле.

Условно его внутреннюю начинку можно разделить на три части:

1. Механический привод. Состоит из двух штоков. Один из них съёмный (1). Второй находится внутри (10), и приводится в действие обмотками. Пружина 11 нужна для того, чтобы возвращать приводную шестерню стартера в исходное положение после запуска двигателя.
2. Обмотки. Их всего две. Втягивающая (2) и удерживающая (3). Когда через обмотку проходит электрический ток, в области штока создаётся мощное магнитное поле. Когда работает втягивающая обмотка, перемещается шток 1, и втягивающее втягивает. Когда шестерня введена в зацепление с маховиком, её фиксация происходит за счёт срабатывания удерживающей обмотки 3.
3. Коммутационный узел. Когда втягивающее втягивает, шток 1 толкает через пружину шток 10, благодаря чему контактные пластины 9 соединяют между собой контакты 6. К одному из этих контактов подведён «плюс» АКБ, а второй подключён к стартеру. Так происходит запитывание стартера («минус» идёт с массы). Когда замок зажигания отпущен, удерживающая обмотка обесточивается, шток 10 под воздействием пружины 7 возвращается обратно, и коммутация прекращается.

Дополнительно стоит рассмотреть, как работает коммутационный узел втягивающего реле и его обмотки. На схеме ниже видно, как и куда идёт ток. Когда водитель поворачивает ключ зажигания, одновременно успевают сработать и втягивающая, и удерживающая обмотки. Однако после коммутации «плюса» АКБ со стартером втягивающая обмотка прекращает работать, так как силовой «плюс» через контакт реле соединяется с управляющим «плюсом». Удерживающая же обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.

Электрическая схема втягивающего реле

На реальном втягивающем точку соединения втягивающей и удерживающей обмоток можно увидеть снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим. Именно к этому силовому контакту подводится «плюс» с АКБ. Отсюда следует, что свободный от перемычки силовой контакт — идёт непосредственно на стартер. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.

Вот и всё. Именно так и работает втягивающее реле. Теперь рассмотрим, как оно работать отказывается, и какие признаки на какие неисправности узла указывают.

Признаки неисправности втягивающего реле

---

Втягивающее реле стартера — общий вид

Для наглядности и простоты восприятия все распространённые (и не очень) неисправности втягивающего реле с признаками и причинами собраны в таблице ниже. Непосредственно методика проверки втягивающего реле стартера описана немного ниже.



Поломка	Признак
Обрыв втягивающей обмотки	Втягивание штока и соединение приводной шестерни с маховиком не происходит, а также не срабатывает коммутационный узел — стартер молчит
Обрыв удерживающей обмотки	Слышны клацающие звуки — это шестерня вводится в зацепление с маховиком, но не фиксируется, а возвращается обратно под воздействием пружины
Межвитковое замыкание втягивающей обмотки	Проявляется в том, что втягивающему не хватает силы соединить стартер с двигателем, но очень скоро из-за перегрева обмотка уходит в обычный обрыв
Межвитковое замыкание удерживающей обмотки	Стартер клацает, но не крутит, втягивающее реле жутко греется, позже обмотка уходит в обрыв из-за перегрева
Оплавление или окисление коммутационного узла	Из-за оплавления контактных пластин сопротивление силовой цепи увеличивается, стартер крутит тяжело, либо не работает вовсе
Залипание коммутационного узла	Стартер продолжает работать после отпускания ключа зажигания
Засорение или износ рабочего штока	Из-за пыли, грязи, засохшей смазки — силы обмотки не хватает для того, чтобы достаточно сдвинуть шток с места, соответственно, стартер двигатель не крутит
Замерзание втягивающего реле	Во время поворота ключа зажигания напряжение бортовой сети резко падает, но ничего не происходит — шток втягивающего заклинило льдом (в том числе, вода могла попасть и замёрзнуть в механизме привода)
Плохие контакты	Проявляется по-разному — стартер может работать, но туго, либо не работает вообще



Переходим, наконец, к тому, как проверить втягивающее реле стартера.

Проверка втягивающего реле

---

Проверка втягивающего реле стартера мультиметром

Пойдём от простого к сложному. Так стоит делать всегда, чтобы избежать, по возможности, ненужных манипуляций. Тем более, что проверка втягивающего реле является далеко не безобидной процедурой, и по неопытности или неосторожности легко можно сделать хуже, чем было. Ещё и травмы не исключены. Поэтому, описанные в таблице выше неисправности будут рассмотрены с конца.

Проверка контактов втягивающего реле

---

Электрические контакты втягивающего реле стартера

Проверка втягивающего реле на предмет наличия плохих контактов выполняется даже без снятия узла с машины. Для этого нужно всего лишь открутить три гайки с тыльной стороны втягивающего, снять управляющий и силовые провода, посмотреть их, очистить от окислов, грязи, ржавчины и так далее. Если с самим втягивающим всё нормально, а контакты были плохие, то уже этого может оказаться достаточно, чтобы оживить или взбодрить стартер. По возможности перед обратной сборкой очищенные контакты желательно обработать специальным составом для защиты от коррозии.

Проверка втягивающего реле на замерзание

---

Здесь тоже всё очень просто, и разбирать ничего не потребуется. Проблема по вполне понятным причинам проявляется исключительно зимой. Понять, что втягивающее (или сам стартер) отказывается работать из-за замерзания, можно по характеру и времени проявления неисправности. Как правило, если в узел попадает влага, то всё продолжает работать нормально. Замерзает и заклинивает втягивающее реле обычно на утро, то есть, после длительного простоя автомобиля.

Чинить здесь нечего. Нужно просто отогреть втягивающее, направив на него поток горячего воздуха в течение 5-10 минут. Делается это при помощи строительного или бытового фена. Также отогреть узел помогает обычный комнатный обогреватель с вентилятором. Несмотря на простоту данной проблемы, в будущем следует задуматься о том, как в стартер или втягивающее попала влага. Возможно, испортилась прокладка, ослабился какой-то болт, либо корпус был повреждён механически. На некоторых машинах стартер вообще расположен внизу двигателя, и вода в него может попадать после каждой поездки по мокрой дороге.

Проверка втягивающего реле на засорение и механический износ

---

Здесь уже без демонтажа стартера не обойтись. При этом, сам стартер разбирать нужно не всегда. Часто в таких случаях достаточно снять только втягивающее реле. Далее из него вынимается шток с пружиной. Детали осматриваются на предмет загрязнения, коррозии или механического износа. Грязь и коррозию можно легко убрать, а вот в случае явного износа или поломки втягивающее реле придётся полностью менять.

Проверка втягивающей обмотки

---

Обмотки внутри втягивающего реле стартера

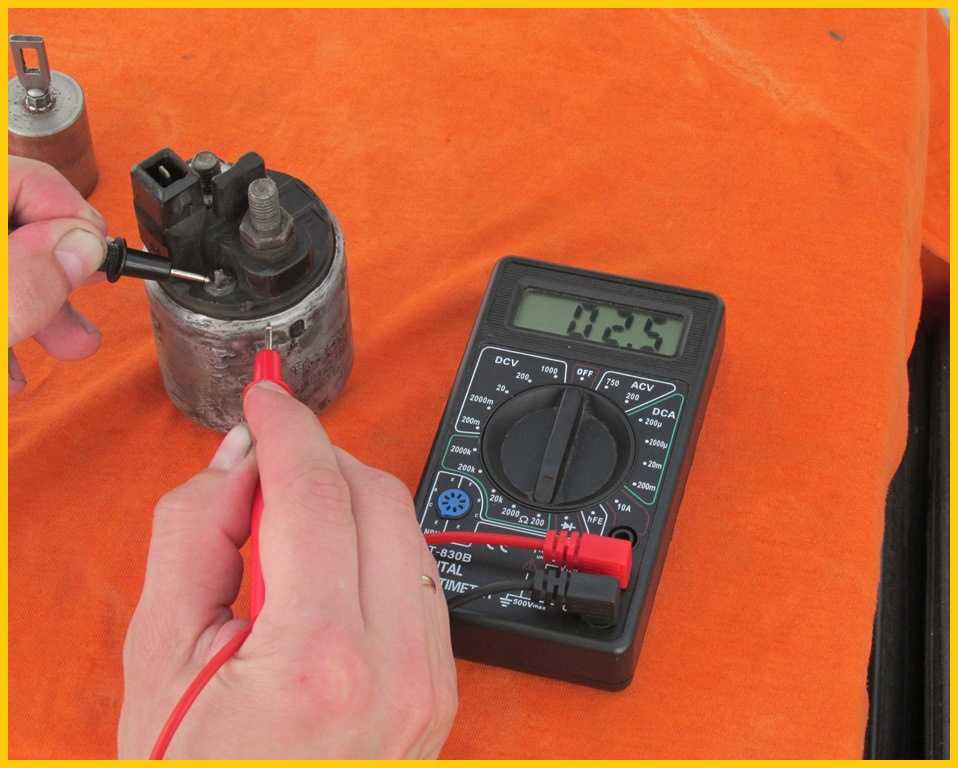

Для этой проверки втягивающего реле потребуется только мультиметр. Узел придётся снять со стартера.

Диагностика выполняется в следующей последовательности:

1. Включите мультиметр в режим прозвонки.
2. Один щуп прибора закрепите на управляющем контакте втягивающего реле (он, как правило, плоский, и в собранном состоянии к нему подходит тонкий провод).
3. Второй щуп подсоедините к силовому контакту с перемычкой.
4. Если прибор запищал или показал какое-то мизерное сопротивление — втягивающая обмотка не в обрыве
   .
5. Если мультиметр молчит или ничего не показывает — втягивающая обмотка в обрыве.

Напомним, что при такой неисправности приводная шестерня не может войти в зацепление с маховиком, а коммутационный узел не включается. Соответственно, стартер не подаёт никаких признаков жизни. Чинить в таких случаях нечего. Втягивающее реле с оборванной обмоткой только под замену.

Проверка удерживающей обмотки

---

Задача этой проверки втягивающего реле заключается в том, чтобы определить обрыв в удерживающей обмотке, либо исключить такую неисправность. Для диагностики опять потребуется только мультиметр.

Алгоритм проверки такой:

1. Включите мультиметр в режим прозвонки.
2. Один щуп подсоедините к управляющему контакту втягивающего реле (плоский тонкий контакт).
3. Второй щуп подсоедините к корпусу втягивающего реле. Обеспечьте нормальный контакт в этом месте.
4. Если мультиметр запищал или показал какое-то сопротивление — удерживающая обмотка целая.
5. Если прибор молчит и ничего не отображает на дисплее — удерживающая обмотка в обрыве.

Что касается проверки данной обмотки, то это ещё не всё.

Проверка втягивающей и удерживающей обмоток на силу

---

Силовая проверка втягивающего реле стартера

Как вы помните из вышесказанного — удерживающая обмотка так называется потому, что должна удерживать приводную шестерню стартера в зацеплении с маховиком. Кроме того, в это же время обеспечивается надёжный контакт в коммутационном узле. Если обмотка подгорела, то магнитное поле, которое она создаёт, будет очень слабым. Соответственно, силы удержать механизм в рабочем положении нужный отрезок времени у втягивающего не хватит.

Втягивающая же обмотка должна отрабатывать так, чтобы силы магнитного поля хватало для уверенного передвижения рабочего штока и введения приводной шестерни стартера в зацепление с маховиком двигателя. Если в обмотке есть межвитковое замыкание, то он будет работать. Но недостаточно эффективно. Выяснить эту самую силу втягивания — и будет второй целью данного этапа проверки втягивающего реле стартера.

Для проведения описанной далее процедуры понадобится:

1. Заряженный автомобильный аккумулятор (можно временно снять с машины).
2. Три толстых провода.
3. Саморез.
4. Кусок медной проволоки.
5. Деревянная поверхность.

Внимание! Описанные далее действия нужно выполнять не мешкая. Перед проверкой неоднократно перечитайте алгоритм и прокрутите в голове все шаги. Внимательно проверьте, правильно ли вы всё соединили, и ещё разок прокрутите последовательность действий в уме. Если допустить оплошность на этом этапе, зевнуть, замешкать, то можно травмировать себя, угробить рабочее втягивающее реле, либо устроить эпичный фейерверк с искрами.

Алгоритм:

1. Вкрутите саморез в деревянную основу.
2. Якорь (шток) втягивающего реле зафиксируйте к саморезу проволокой.
3. «Плюс» аккумуляторной батареи соедините при помощи толстого провода с силовым контактом реле без перемычки.
4. Вторым проводом отдельно подключите «плюс» аккумулятора к управляющему контакту.
5. Уприте в саморез втягивающее реле так, чтобы якорь не преодолел сопротивление пружины, но вошёл немного внутрь.
6. Подключите «минус» аккумуляторной батареи к силовому контакту с перемычкой.
7. Если якорь втянулся внутрь со слабым усилием — межвитковое замыкание во втягивающей обмотке.
8. Когда реле сработает, попробуйте умеренным усилием руки оттянуть втягивающее назад.
9. Если оттянуть втягивающее не получилось — удерживающая обмотка исправна.
10. Если же якорь легко вышел из своего посадочного места и остался висеть на саморезе — удерживающая обмотка неисправна (даже если нет обрыва, в ней может быть межвитковое замыкание).
11. На всю проверку выделяйте не более 3 секунд, после чего обесточивайте собранную схему путём отсоединения минусовой клеммы.
12. Если с первого раза понять ничего не успели, не спешите опять подавать питание на схему. Подождите минут 10, пока обмотки втягивающего реле остынут после нагрузки.

Как уже было сказано ранее — ремонту втягивающее реле не подлежит. Поэтому, если на одном из этапов вы обнаружили обрыв или межвитковое замыкание — деталь под замену.

Проверка коммутационного узла

---

Узел коммутации втягивающего реле стартера

Последним этапом идёт проверка втягивающего реле на предмет неисправностей коммутационного силового узла. Напомним, что здесь может быть либо плохой контакт, либо его отсутствие в нужный момент, либо вообще залипание. Задача проверки — определить, идёт ли пусковой ток на стартер в момент срабатывания втягивающего реле.

Алгоритм такой:

1. Включите мультиметр в режим прозвонки.
2. Один щуп подсоедините к любому силовому контакту втягивающего реле.
3. Второй щуп подсоедините ко второму из двух силовых контактов.
4. Зафиксируйте щупы, чтобы освободить обе руки для дальнейших манипуляций (привяжите их проволочкой или зажмите крокодилами).
5. Если в таком положении мультиметр уже запищал — коммутирующий узел залип.
6. Якорь (или шток) втягивающего реле установите на его законное место и утопите с силой до упора.
7. Писк мультиметра в этот момент указывает на то, что коммутирующий узел исправен.
8. Если прибор молчит — коммутирующий узел сломан (нет контакта, обгорели пластины).
9. Если мультиметр не запищал, но показал большое сопротивление на дисплее — в коммутирующем узле слишком плохой контакт (нагар, окисел, окалина).

По сути, ремонтировать в случае чего и тут нечего. Втягивающее реле является неразборной деталью. Тем не менее, некоторые модели, всё же, при помощи молотка, отвёртки и ласковых слов можно частично раскурочить. При наличии ровных рук можно даже контакты почистить, и собрать аккуратно всё в исходное состояние.

ВИДЕО: проверка втягивающего реле (комплексная)

---

Краткие итоги

---

Чтобы полноценно проверить втягивающее реле стартера, его придётся полностью снять. Дополнительно понадобится простой мультиметр, заряженная аккумуляторная батарея, провода, саморез и чёткое понимание происходящего. Без уверенности в том, что вы делаете, рисковать проводить силовые испытания втягивающего реле крайне не рекомендуется. Ограничьтесь прозвонкой мультиметром и простой очисткой узла. Если же уверенность есть — втягивающее реле проверить вы сможете на 100%, как и выявить абсолютно любую из его возможных поломок.



Ретрактор для языка, губ и щек Umbrella™

Ретрактор для языка, губ и щек

Оставить отзыв

Эта сумма является оценочной, основанной на розничной цене. Фактическая сумма к оплате (отображаемая на последних этапах вашего заказа) может отличаться от указанной здесь.

Товары, возвращенные в течение 30 дней с момента покупки с номером разрешения на возврат снаружи и внутри коробки для возврата, будут зачтены в размере 100%. Товар, возвращенный в период от 31 до 60 дней с даты покупки, облагается комиссией за пополнение запасов в размере 20%. Ultradent не принимает возвраты по истечении 60 дней. Об ошибках в отгрузке необходимо сообщать в течение 14 дней с даты выставления счета. Все номера разрешений на возврат становятся недействительными через 90 дней после даты выдачи. Номер разрешения на возврат должен сопровождать все возвраты для получения надлежащего кредита. Пожалуйста, свяжитесь со службой поддержки клиентов по телефону 800.552.5512 для получения помощи.

Щечный ретрактор Umbrella идеально подходит для различных процедур, требующих беспрепятственного доступа без ущерба для комфорта пациента, включая, помимо прочего: офисное отбеливание, сканирование, снятие слепков, регистрацию прикуса, хирургические процедуры и многое другое.

• Разработано, чтобы дать вам четкое поле для лечения, делая комфорт пациента главным приоритетом
• Легко разместить
• Одноразовый
• Естественно и аккуратно помогает пациенту держать рот открытым, не оттягивая и не растягивая губы
• Новая инновационная конструкция с втягиванием языка позволяет удобно расположить язык за защитой языка, удерживая его сзади и подальше от рабочей зоны.
• Разработан с анатомически расположенными/формованными бортиками, поэтому врачи могут положить руку на рот пациента, не вызывая дискомфорта
• Облегчает и успокаивает рвотных позывов — у большинства не вызывает рвотный рефлекс.
• Можно оставить на месте при проверке поклевки.
• Доступен в размерах Medium и Large (если вы не уверены, какой размер подходит для вашего пациента, используйте вариант Large)

Инновационный ретрактор мягких тканей, обеспечивающий исключительный доступ, изоляцию и комфорт

Ретрактор, который вы всегда хотели

Инновационный ретрактор для языка, губ и щек Umbrella представляет собой одноразовый ретрактор, который обеспечивает свободный доступ ко всем областям рта, уделяя особое внимание комфорту пациента. Вместо того, чтобы тянуть или растягивать губы, он мягко и естественно помогает пациенту удерживать рот открытым благодаря своей прочной, но гибкой пружинной конструкции. Щечный ретрактор Umbrella предотвращает рвотный рефлекс у большинства пациентов и помогает направлять слюну для эффективной эвакуации. Его инновационная защита языка также позволяет удобно держать язык подальше от рабочей зоны. Его легко установить, а анатомически расположенные бамперы позволяют положить руку, не причиняя дискомфорта пациенту. Эти преимущества в совокупности облегчают процедуру и обеспечивают лучший общий опыт как для врача, так и для пациента.

Идеально подходит для каждой процедуры

Щечный ретрактор Umbrella идеально подходит для различных процедур, требующих беспрепятственного доступа без ущерба для комфорта пациента, включая, помимо прочего:

• Оптимальная видимость

  Добейтесь оптимальной видимости для любой процедуры, широко открывая рот и одновременно втягивая язык, губы и щеки.

  Посмотреть видео

• Оптимальный доступ

  Установка коронок, виниров, вкладок/накладок, реставраций передних и боковых зубов стала проще благодаря оптимальному доступу ко всем областям полости рта.

  Посмотреть видео

• Проверка прикуса

  Повысьте эффективность любой реставрации благодаря возможности полностью закрыть рот и проверить правильность прикуса, не снимая ретрактор.

  Посмотреть видео

• Офисное отбеливание

  Легко наносите полимерные барьеры OpalDam™ и отбеливающий гель Opalescence Boost™ для отбеливания зубов в кабинете врача.

  Посмотреть видео

• Прямое приклеивание брекетов

  Ретракция губы и щеки обеспечивает улучшенный доступ и эффективность во время прямой фиксации брекетов для ортодонтии.

  Посмотреть видео

• Непрямая фиксация брекетов

  Улучшенный доступ, обеспечиваемый удобной ретракцией, также способствует полному отверждению непрямой фиксации брекетов.

  Посмотреть видео

• Оттиск двойной арки

  Держите рот широко открытым, чтобы удобно и быстро разместить двойную слепочную ложку, при этом позволяя рту полностью закрыться.

  Посмотреть видео

• Слепок полной арки

  Установка оттискной ложки с предварительно загруженным оттискным материалом Thermo Clone™ выполняется быстрее и проще при использовании зонтичного ретрактора.

  Посмотреть видео

• Регистрация прикуса

  Поместите материал для регистрации прикуса Thermo Clone™ с помощью ретрактора Umbrella, чтобы рот оставался открытым, но при этом обеспечивалась полная окклюзия.

  Посмотреть видео

• И более…

  От регулярной чистки до зубных имплантатов, внутриротового сканирования, хирургических процедур и многого другого, ретрактор Umbrella облегчит любую процедуру, не жертвуя комфортом пациента.

Правильное втягивание языка, губ и щек

---

Шаг 1

Просто сожмите выступы на язычке, губе и щечном ретракторе Umbrella вместе, убедившись, что стрелки на верхнем выступе направлены вверх, чтобы подготовиться к введению.

Не кладите ретрактор вверх дном.

---

Шаг 2

Попросите пациента положить кончик языка на нёбо.

Шаг 3

Выберите одну сторону рта для начала, а затем удобно вставьте другую сторону ретрактора в щеку.

Шаг 4

Используйте выступы, чтобы центрировать ретрактор относительно рта пациента.

---

Шаг 5

Убедитесь, что язык пациента удобно расположен за защитным кожухом, что обеспечивает легкий доступ.

Не кладите защиту языка на язык пациента.

Приоритет комфорта пациента

Пружинное действие ретрактора мягких тканей Umbrella позволяет пациенту удобно и без усилий держать рот открытым во время процедуры. После легкого размещения он естественным образом подпирает открытый рот пациента, не вызывая дискомфорта, вытягивая или растягивая губы, и позволяет ему расслабить челюсть, чтобы уменьшить мышечную усталость. Ретрактор Umbrella идеально подходит для гаггеров или беспокойных пациентов, удерживает язык поднятым и не мешает. Это также открывает пространство между зубами, губами и щеками таким образом, что слюна скапливается вдали от зубного ряда, тем самым улучшая доступ для HVE.

Брошюры

Втягивающее устройство для зонтов, листок продаж

1009272AR06

Лист продаж доступа и изоляции

1009281AR04

BEYOND FlexiPro Ретрактор для щек – BEYOND

Представляем BEYOND FlexiPro! Удобнее, чем когда-либо!

Ретрактор для щек BEYOND® FlexiPro™ — это стоматологическое приспособление для офиса, предназначенное для увеличения рабочей зоны рта во время процедуры отбеливания зубов.

Ретрактор для щек BEYOND® FlexiPro™ содержит пару желобчатых краев, которые можно удобно расположить вокруг губ пациента, и перемычку, соединяющую края устройства. Мост имеет защиту языка, которая удерживает язык пациента во время процедур, а также служит подушечкой для прикуса, на которую пациент может опираться зубами.

Ретрактор для щек BEYOND® FlexiPro™ предназначен для расширения вестибулярного дна и увеличения рабочей зоны передних 16-20 зубов, а также для защиты области губ. Более мягкий материал и эластичность обеспечивают пациентам безопасные и комфортные условия лечения. Устройство можно стерилизовать холодным способом.

BY-M015, BY-M016

Категории: Аксессуары, Офисное отбеливание зубов Артикул: Н/Д Теги: Аксессуар BEYOND II Ретрактор для щек FlexiPro

• Описание
• Дополнительная информация

Описание

ПРОЦЕДУРА ЛЕЧЕНИЯ:

1. Перед введением щечного ретрактора нанесите защитный крем для губ.
2. Держите и сожмите щечный ретрактор так, чтобы треугольная метка была направлена ​​вверх.
3. Вставьте сжатый щечный ретрактор, начиная с одной стороны рта пациента.
4. Вставьте другую сторону таким же образом после того, как щечный ретрактор будет надежно закреплен на месте. Убедитесь, что губы пациента полностью закрыты щечным ретрактором, как показано на рисунке. (Рис. А)
5. Попросите пациента слегка прикусить внутреннюю соединительную перемычку, отрегулировав ее для обеспечения идеальной посадки.
6. Снова сожмите щечный ретрактор и извлеките его изо рта пациента после завершения процедуры.

CO ПОЗИЦИЯ: Термопластичная резина

МЕРЫ ПРЕДОСТОРОЖНОСТИ: Утилизируйте сломанные, дефектные или изношенные изделия.

ПРИМЕЧАНИЕ ПО ОЧИСТКЕ:

Сразу после использования тщательно смойте жидкость/мусор с устройства большим количеством прохладной проточной воды.
