Монтаж электропроводки в квартире, проводка электрики в новостройке

Купили квартиру в новостройке, необходимо выполнить монтаж электропроводки? Электропроводку в новостройках делают по типовому проекту не всегда удобному для использования в повседневной жизни.

С чего начать монтаж проводки

Электромонтаж в новостройке обычно начинается с добавления новых выключателей для организации многоуровневого освещения, розеток для подключения бытовой и компьютерной техники, новомодных гаджетов и систем комфорта (кондиционер, вентиляция, электрический теплый пол).

Электромонтажные работы в новостройке

Компания «Домашний электрик» предлагает электромонтажные услуги в новостройках и квартирах на вторичном рынке недвижимости в Санкт-Петербурге и Ленинградской области. Услуги электрика включают в себя следующие виды работ:

штробление стен без пыли под электропроводку
прокладка электропроводки согласно потребляемой мощности
прокладка слаботочного кабеля (антенна, интернет и т. д.)
скрытый, открытый и комбинированный монтаж проводки
установка и сборка соединительных коробок
установка и сборка электрического щита
установка и замена автоматов, УЗО и т.д.
установка и сборка слаботочного щита
замена и перенос существующего электрощита
перенос и монтаж дополнительных розеток

Схема электропроводки в квартире

Создайте для себя схему размещения бытовой техники в квартире (индивидуальный проект) хотя бы от руки. Необходимо предусмотреть удобное расположение розеток и выключателей, с учетом расстановки предметов мебели и желаемой высоты от пола,

Вопросы по монтажу проводки

Не знаете, как правильно разместить розетки и выключатели, выполнить освещение квартиры и решить другие вопросы, связанные с электрикой? Посмотрите фотографии электромонтажной организации «Домашний электрик» по монтажу и замене электропроводки в однокомнатной, двухкомнатной, трехкомнатной квартире под ключ. Возможно найдете много интересного для обустройства квартиры и определитесь с выбором, как сделать свой дом уютней.

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Консультация электрика

Для консультации специалиста по вопросам монтажа электропроводки в Санкт-Петербурге и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.

Цены на монтаж проводки

Хотите узнать цены на монтаж и замену электропроводки в новостройке? Стоимость монтажа проводки в квартире зависит от:

общей площади квартиры
количества помещений (комнат)

материала стен квартиры
сложности электропроводки
объема электромонтажных работ
количества розеток и выключателей

Расценки на электромонтаж квартир в нашей компании средние по Санкт-Петербургу и Ленинградской области. Убедитесь в этом самостоятельно в разделе

Прайс-лист

Недостатки электрики от застройщика

Качество электропроводки в современной новостройке желает лучшего. Застройщик в целях экономии закупает бюджетные электроматериалы и нанимает дешевую рабочую силу. В итоге, конечный потребитель получает некачественную электрику в новой квартире. Недостатки вашей новостройки можно узнать на форуме ЖК (жилого комплекса) или УК (управляющей компании. Рассмотрим лишь основные недостатки электрики от застройщика.

Рекомендуем прочитать

Электрика в новостройке под ключ недорого!

На современном рынке жилищного строительства нередко практикуется сдача квартир без отделки. Качественно провести электрику в новостройке в квартире, которая получена без интерьерных работ – первостепенная задача, стоящая перед ее владельцами. Прежде чем начать монтаж электрики в новостройке необходимо иметь четкое представление о размещении всех электрических точек.

Также, некоторые думают, что, покупая квартиру в новом доме, они получат надежную электрику. В действительности все оказывается не так. Проводя ремонт, возникает потребность в создании разводки, установки розеток, осветительных приборов и тд.

Я предлагаю сделать электрику в новостройке под ключ по приемлемым ценам.

Закажите звонок мастера

Электропроводка в новостройке под ключ – моя работа!

Я выполняю следующие виды услуг в новостройке:

Проектирование, замена и монтаж электропроводки в новостройке.
Прокладка ретро, скрытой и наружной проводки.

Установка приборов освещения.
Демонтаж электрического оборудования.
Монтаж выключателей, розеток и подрозетников.
Установка распределительного щита.
Монтирование электросчетчика.
Разводка электрики в новостройке.
Создание линии электропередач.

Появились вопросы? Задайте их!

Особенности электротехнических работ в новой квартире

На практике управляющая компания не выдает свидетельство о собственности квартиры без предъявления электротехнической документации. Хотя в Российской Федерации и отсутствует законодательное указание, требующее разработать проект электрики, в данном случае, он не только желателен, но и необходим. Современная разводка электрики в новостройке эффективно решает поставленные задачи обустройства. Электрика в новостройке «под ключ» представляет собой довольно сложную систему.

Она учитывает:

уровень потребления электрической энергии;
бесперебойное и безопасное снабжение;
эксплуатацию стиральных агрегатов, компьютеров, кондиционеров и прочей бытовой техники;

устройство всей электропроводки в новостройке, включая сети пожарной сигнализации, телефонные линии и радиотрансляционные сети.

По второму способу, прокладка электрики в новостройке предусматривает заведение в квартиры лишь электрического питательного кабеля, имеющего необходимую мощность.

Дальнейшая разводка по помещению, согласно схеме, установка счетчиков, розеток и выключателей, осуществляется владельцами квартир самостоятельно.

Черновая электрика в новостройке предполагает выполнение нескольких технологических этапов работ с учетом требований к будущей отделке помещений. Она учитывает разметку составленного плана, либо предварительное обсуждение по расположению светильников, розеток, выключателей бытовой техники и другого электрооборудования.

Электрика в однокомнатной квартире новостройке выполняется по той же технологии, что и многокомнатное пространство.

До начала работ потребуется схематический план, на котором будут указаны:

линии, по которым будет проложен кабель;
монтажные места распределительных коробок, розеток и выключателей;
параметры и свойства проводки.

Квалифицированный монтаж электропроводки в новостройке предполагает использование медных проводов, инновационных УЗО, надежных автоматов.

Чтобы сделать разводку электропроводки в новостройке, необходимо привлекать специалистов, которые обладают необходимыми знаниями и имеют практический опыт.

Обратитесь за помощью ко мне, и проводка в квартире в новостройке будет выполнена при помощи инновационного оборудования и с учетом экономии электроэнергии. Я осуществляю проектирование и делаю электрику в новостройке в строгом соответствии с законодательными требованиями.

Я имею необходимые допуски, квалификацию и достаточный опыт, чтобы сделать электрику в квартире новостройки на профессиональном уровне. У меня рентабельная стоимость в Москве за оказанные услуги. Невысокие расценки я удерживаю благодаря оптимизации всех этапов работ.

Рекомендую заказать услуги электрика в новостройке, перед началом обустройства квартиры, чтобы я согласовал свою работу с отделкой стен.

Спецификой нашей работы является и устранение короткого замыкания. Выполняем заказы на электромонтажные работы в Москве и Московской области в процессе строительства дома и при капитальном ремонте.

Электрика в новостройке под ключ стоимость

Узнайте точные цены по телефону +7 (495) 510-05-02

Я предлагаю приемлемую стоимость электрики в новостройке в Москве и области. Цена зависит от ряда факторов:

типа работы;
уровня сложности;
срочности;
количества комнат в квартире (стоит электромонтаж в новостройке в однокомнатной квартире дешевле, чем в двух- или трехкомнатном помещении).

В любом случае цена м2 выходит доступной. Чтобы узнать, во сколько примерно обойдется электропроводка в новом доме, необходимо связаться со мной по телефону. Точную цену можно узнать лишь при вызове мастера на объект.

Если нужно выполнить ремонт электропроводки в квартире, советую воспользоваться моими услугами. Мне под силу трехфазная электропроводка, скрытая проводка и ряд других работ.

Я гарантируем высокое качество и оперативность.

Электрика в новостройке. Работы по замене электропроводки в новостройке в Москве от Проф-Груп

Разводка электрики в новостройке проводится далеко не всегда при строительстве новых квартир – часто застройщики предлагают ее как опциональную услугу, которая не только обойдется дороже, чем самостоятельное прокладывание электросетей, но и будет исключительно типовой, а не такой, какая нужна именно вам. Конечно, самостоятельно

проводить электрику в новостройке настоятельно не рекомендуется, если у вас отсутствуют необходимые навыки, но обратившись к профессионалам вы всегда легко добьетесь идеального результата, который будет полностью соответствовать ожиданиям и устраивать вас при рассмотрении его со всех ракурсов.

Наша компания предлагает быстро и с гарантией выполнить монтаж электрики в новостройке. Обратившись к нам, вы сэкономите силы, время и деньги, решив все вопросы комплексно. Мы выполняем монтаж проводки по готовому проекту или можем создать индивидуальную схему электропроводки для конкретного помещения с учетом потребностей заказчика.

Монтаж электрики в новостройке в Москве.

С целью обеспечения эффективного энергоснабжения объекта мы готовы выполнить работы любой степени сложности. У нас можно заказать:

монтаж открытой проводки;
монтаж скрытой проводки;
монтаж комбинированной проводки.

Также мы готовы установить розетки, выключатели, электроприборы, проверить и отладить работу системы. У нас работают опытные мастера, постоянно совершенствующие свои знания и навыки. Для работы используем современное высокоточное оборудование. Прокладка электрики в новостройке будет выполнена быстро, качественно и эффективно, а вы получите пожизненную гарантию и возможность бесплатного обслуживания системы.

Сделать электрику в новостройке с нашей помощью сможет любой покупатель новенькой квартиры – стоимость наших услуг является действительно низкой на российском рынке, при этом спектр работ и опыт наших сотрудников являются отличительной чертой нашей компании. Мы всегда тщательно прорабатываем проект в тесном сотрудничестве с клиентом, что позволяет нам реализовать все возможные пожелания наших заказчиков. Именно для этого в нашем штате присутствуют профессиональные дизайнеры, способные предложить наиболее эргономичные и удобные решения согласно потребностям клиентов и используемого ими электрооборудования.

Электромонтаж в новостройке. г. Мытищи Квартал 9-18 Ул. Летная 21

Поэтому, если вам нужно провести проводку электрики в квартире новостройки, наша компания – это наилучший выбор из всех возможных. Мы возьмемся за любую работу – как за оформление всего одной дополнительной точки подключения к электросети, так и за создание полноценной электрики в новостройке под ключ с нуля без дополнительных телодвижений. Наши юристы сами решат все бюрократические вопросы, а вам остается лишь дождаться окончания работы – мы всегда четко соблюдаем установленные заранее сроки и ценим время наших заказчиков.

Сколько стоит электрика в новостройке?

Цена услуги зависит от объема и уровня сложности работы, а также количества привлеченного персонала, использованной техники и качества расходных материалов. Закажите бесплатный выезд специалиста на объект, чтобы узнать точную стоимость монтажа электрики. Не берем предоплату или авансы, расчет только по факту выполнения работы!

Цены на электрику в новостройке мы устанавливаем в индивидуальном порядке после осмотра или получения планов помещения, что позволяет нам применять максимально гибкий индивидуальный подход к потребностям и возможностям клиента – мы всегда открыты для диалога и сможем предложить оптимальное решение под любые финансовые возможности и проекты. Мы сотрудничаем также и с представителями бизнеса, а также непосредственно с самими застройщиками – мы сможем обеспечить проведение электросетей во всей новостройке с нуля или создать индивидуальную электросеть именно для потребностей вашего предприятия с учетом всех отраслевых тонкостей работы.

	Наименование	Цена, ₽	Ед.изм.
1	Установка подрозетника в нишу	150	шт.
2	Установка щитка в нишу	1600	шт.
3	Прокладка кабеля до 6мм	80	м.п.
4	Прокладка кабеля до 6мм в гофре	100	м.п.
5	Прокладка TV, internet, TL	70	м.п.
6	Прокладка TV, internet, TL в гофре	150	м. п.
7	Сборка распаечной коробки	350	шт.
8	Сборка слаботочного щитка	3500	шт.
9	Сборка электрощитка 12 мод	4800	шт.
10	Сборка электрощитка 24 мод	9600	шт.
11	Сборка электрощитка 36 мод	14000	шт.
12	Сборка электрощитка 42 мод	16000	шт.
13	Сборка электрощитка 56 мод	17500	шт.
14	Сборка электрощитка 72 мод	25000	шт.
15	Установка и монтаж блока стабилизаторов (на 3 фазы)	8000	шт.
16	Монтаж кабель канала	120	шт.
17	Монтаж коплекта заземления 6 мт.	9500	шт.
18	Подключение варочной панели	1500	шт.
19	Подключение вентилятора	350	шт.
20	Подключение гидролока	1500	шт.
21	Подключение домофона (обычного)	600	шт.
22	Подключение духового шкафа	1000	шт.
23	Прокладка вводного кабеля из подъезда	300	мп.
24	Установка выключателя	250	шт.
25	Установка выключателя (наружной)	350	шт.
26	Установка и подключение видеодомофона	5000	шт.
27	Установка и подключение светодиодной ленты	500	мп.
28	Установка люстры или бра	700	шт.
29	Установка полотенцесушителя	700	шт.
30	Установка ТВ или интернет розетки	250	шт.
31	Установка бра	450	шт.
32	Установка датчика теплого пола	700	шт.
33	Установка наружного эл.щитка	750	шт.
34	Установка распределительной коробки	200	шт.
35	Изготовление отверстия алмазной коронкой	3200	шт.
36	Изготовление отверстия в гипсокортане под светильник	200	шт.
37	Изготовление проходного отв. для скрытых выключателей в дереве	700	шт.
38	Изготовление проходного отверстия для скрытых розеток в дереве	450	шт.
39	Установка подрозетника в дерево	400	шт.
40	Штробление ниши под подрозетник 40мм бетон	300	шт.
41	Штробление ниши под подрозетник 40мм в мягких материалах	550	шт.
42	Штробление ниши под подрозетник 40мм кирпич	250	шт.
43	Штробление ниши под подрозетник 70мм бетон	500	шт.
44	Штробление ниши под подрозетник 70мм кирпич	350	шт.
45	Штробление ниши под щит 12 мод кирпич	1000	шт.
46	Штробление ниши под щит 24 мод кирпич	2000	шт.
47	Штробление ниши под щит 36 мод кирпич	3500	шт.
48	Штробление ниши под щит 48 мод кирпич	4000	шт.
49	Штробление ниши под щит 56 мод кирпич	4500	шт.
50	Штробление ниши под щит 72 мод кирпич	5500	шт.
51	Штробление штробы 20х20 в бетоне	200	мп.
52	Штробление штробы 20х20 в кирпиче	150	мп.
53	Штробление штробы 30х30 в бетоне	250	мп.
54	Штробление штробы 30х30 в кирпиче	200	мп.
55	Штробление штробы 40х40 в кирпиче	250	мп.
56	Штробление штробы 50х40 в бетоне	500	мп.
57	Штробление штробы 85х40 в бетоне	900	мп.

Электромонтажные работы в квартирах новостройках

Строительные компании, возводя жилые дома, обязаны подвести необходимые коммуникации. Подавляющее большинство проектов имеют готовую электрику с выключателями, розетками и квартирными щитами. Новоселы рады квартире, мало кто задумывается о качестве и функциональности выполненных в новостройке электромонтажных работ. Особенно это касается тех, кто приехал из старых «хрущевок», «брежневок» и прочего ветхого жилья. Я часто слышу от заказчиков, «…мы сорок лет прожили со старой алюминиевой проводкой, а с этой тем более проживем!». Все уже забыли, что современная мощная бытовая техника появилась относительно недавно, а пятнадцать – двадцать лет назад кроме лампочек, холодильника и телевизора в квартире ничего не была. Посчитать нагрузку достаточно просто: Холодильник 600 ватт, телевизор 200 ватт и 250 ватт лампочки, итого 1050 ватт и это на всю квартиру! А современный чайник один потребляет до 2500 ватт, не говоря о стиральных, посудомоечных машинах и прочей бытовой техники. Не надо сравнивать электропотребление в современной новостройке и старом фонде, электропроводка должна быть другой, а электромонтажные работы выполнены по современным требованиям.

Проблемы с электропроводкой в новостройках

Электромонтажные работы в квартирах новостроек выполнены в соответствии с правилами устройства электроустановок, что не может не радовать. Проводка , медная, с заземляющей жилой. В шиите стоят автоматические выключатели, а не древние «пробки», въезжай и живи. Не все так безоблачно как кажется на первый взгляд, при ближайшем рассмотрении Вас ждет много сюрпризов. Дабы не попасть впросак и не бегать после по клейки обоев с удлинителями, не ловить выпадающие розетки, внимательно прочитайте эту статью и заранее сделайте коррективы в существующей электропроводке.

Плохо держатся розетки и выключатели

Когда подписывается акт приемки — передачи квартиры проверяют только работоспособность электрики. Никто не дергает за розетки и выключатели, а даже если подергать, ничего не произойдет. Практически все новостройки сдаются с розетками дешевых серий, а они имеют разжимной крепеж, слабенький, но для сдачи удержится. Проблемы начинаются при замене розеток на более современные, которые имеют винтовой крепеж и саморезы просто некуда закручивать. Причина непонятна, наша промышленность уже лет двадцать не может наладить производство коробок для монолита с современной системой крепежа, а скорее на нас просто экономят! Я Вас не порадую, практически все современные розетки крепятся именно таким способом. Выход один, замена всех установочных коробок.

Недостаточно линий под силовое оборудование

Проектировщики работают по современным нормам. Но как известно в России закон что дышло, как повернул так оно и вышло. Невозможно представить современную квартиру в новостройке без стиральной, посудомоечной машины, духового шкафа, микроволновки. А строители выполняют электромонтажные работы в новых домах не предусматривая выделенные линии на силовое оборудование. В результате счастливым новоселам приходится нести дополнительные расходы на модернизацию существующее электропроводки.

На неправильное подключение гарантия не распространяется!

Помните, подключив стиральную или посудомоечную машину в бытовую розетку, Вам абсолютно на законных основаниях могут отказать в гарантийном обслуживании.

Некачественные китайские автоматы

Квартирный щит в новой квартире должен быть установлен в обязательном порядке. Без них здание не введут в эксплуатацию. К сожалению, качественное оборудование стоит в три раза дороже китайского. Сертификаты получены и на (как мы их называем) одноразовые автоматы. Тут уж как повезет, может и «китайцы» поработают, но как показывает практика, процент брака очень высок. В первый год эксплуатации из строя выходят до 20% автоматов.

Расположение розеток не соответствует дизайн проекту

Дизайнеры, работающие над проектом квартиры в новостройке, никогда не привязываются к существующим розеткам и выключателям. Полет их мысли далеко за облаками. Техническая часть реализации проекта дизайнера не интересует, это дело строителей. В дизайнерских квартирах однозначно поменять всю проводку и не использовать существующую. На фоне общей стоимости ремонта, пятьдесят метров старого кабеля погоды не сделают, а проблем могут добавить, в виде большого числа соединений замурованных в стену.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Проводка в новостройке: прокладка провода + фото

После покупки новой квартиры вам необходимо задуматься об электропроводке. На сегодняшний день проводка в новостройке должна выполняться жильцами. Многие застройщики предоставляют эту возможность своим жильцам, так как желают сэкономить свои деньги. Здесь вы узнаете, как сделать электрику в новостройке. Для вас мы подготовили интересные инструкции и советы по монтажу.

Проводка в новостройке

После покупки квартиры вам необходимо приступить к монтажу проводки. Перед тем как приступать к монтажу, вам необходимо составить схему. Схема должна содержать в себе чертеж от ввода и до конечных устройств. Вот пример схемы проводки в однокомнатной квартире.

После составления своей схемы вам необходимо будет составить список необходимых элементов и материалов. Помните, что когда будете выполнять проводки сначала нужно обесточить квартиру. Вот основные материалы, которые могут потребоваться для прокладки проводки:

Электрика в новостройке должна выполняться с помощью трехжильного кабеля. Его сечение должно быть не меньше чем 2.5 мм.
Каждая розетка, которая размещается в квартире, должна иметь степень защиты IP
Автоматические выключатели должны отдельно устанавливаться для линии розеток и осветительных приборов. Перед автоматами лучше устанавливать УЗО. Это устройство обеспечит надежную защиту от утечки тока.
Распределительные коробки обязательно должны находиться в каждой комнате.
На вводе в квартиру вам также необходимо будет установить автомат. С его помощью вы легко можете обесточить квартиру при необходимости.
Проводить проводку лучше скрытым способом.

Выбор проводов для прокладки проводки

Перед выбором проводов вам необходимо провести расчет длины кабеля. Проводка в новостройке своими руками должна выполняться с помощью медных кабелей. Монтировать медные провода достаточно просто. Если в вашей квартире будет располагаться большое количество мощной техники, тогда вам необходимо увеличить сечение кабеля до 4 мм.

Соединять провода в новостройке можно с помощью этих способов:

Скрутки.
Пайки.
Клемм.

Наиболее надежной считается пайка. Но если вы новичок в этом деле, тогда этот процесс может занять много времени. Вот это основные моменты монтажа проводки в новостройке. Теперь вы можете приступать к выполнению электромонтажных работ.

Электромонтажные работы

Электромонтажные работы в новостройке вы легко можете выполнить самостоятельно. Если у вас есть лишние деньги, тогда лучше вызвать профессионала. Он точно сможет помочь вам с организацией электропроводки. Если у вас есть желание самостоятельно выполнить монтаж, тогда можете просмотреть наше видео в конце статьи.

Проводка в новостройке должна выполняться с соблюдением техники безопасности. Если техника безопасности не соблюдается, тогда вы можете подвергнуть свою жизнь опасности. На сегодняшний день проводка должна быть скрытой. Конечно, ее монтаж занимает больше времени, но она считается надежной.

Рекомендуем вашему вниманию: прокладка проводки в кабель каналах.

Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

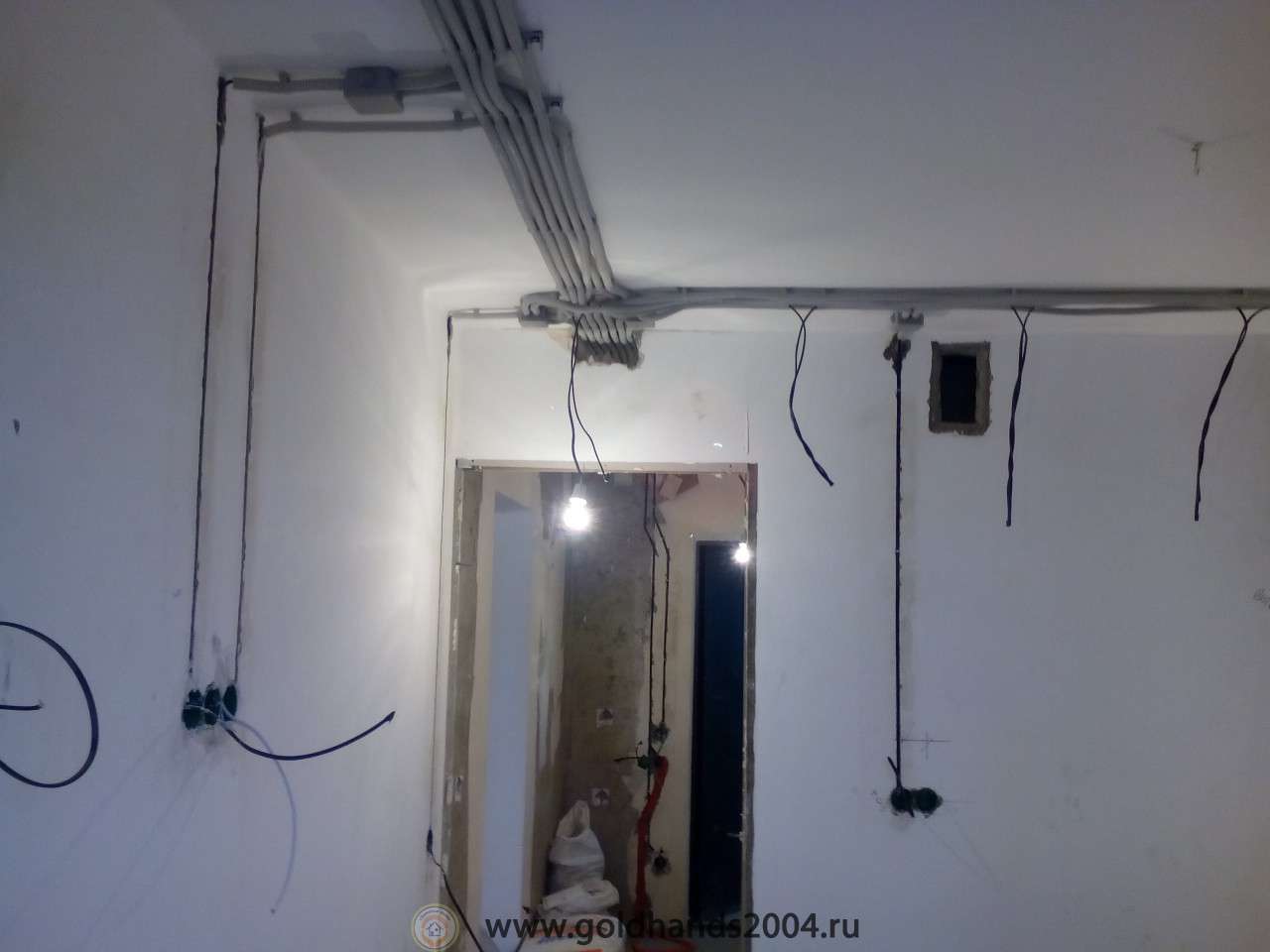

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м²):
Общая длина кабелей по полу составила 2045 м, из них:

NYM 3*6 — 15 м.
NYM 3*4 — 70 м.
NYM 3*2,5 — 610 м.
NYM 3*1,5 — 600 м.
NYM 5*1,5 — 100 м.
ПВЗ 1*4 — 55 м.
ПВЗ 1*6 — 45 м.
TV кабель — 100 м.
UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

NYM 3*6 — 18 м.
NYM 3*4 — 70 м.
NYM 3*2,5 — 810 м.
NYM 3*1,5 — 780 м.
NYM 5*1,5 — 140 м.
ПВЗ 1*4 — 55 м.
ПВЗ 1*6 — 45 м.
TV кабель — 100 м.
UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб. Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Электропроводка, розетки и выключатели | Блог

Тем, кто покупает >новые квартиры от застройщика, сразу же приходится браться за организацию работ по >штукатурке, >стяжке пола и прокладке электропроводки, если варианты купить квартиру с отделкой от застройщика или обратиться в компанию, занимающуюся комплексным ремонтом, по каким-либо причинам не подходят.

>Отделка квартиры от застройщика обычно привлекательна с точки зрения цены и сроков. На момент >подписания акта приема-передачи квартиры отделка будет готова. За счёт повторного использования нескольких проектов отделки для большого количества квартир, оптовой закупки материалов и массового выполнения работ застройщик может предложить выгодную цену.

Это вариант для тех, кто решил >купить квартиру в Одинцовском районе от застройщика ФСК «Лидер» с отделкой – можно заселяться и наслаждаться новым жильём.

Комплексный ремонт от хорошо зарекомендовавшей себя фирмы – это прекрасный способ избежать забот, связанных с приведением квартиры без отделки в жилое состояние. Но за отсутствие беспокойства придётся заплатить. Стоимость комплексного ремонта, скорее всего, превысит суммарную стоимость отдельно взятых работ. Это вполне естественно, ведь в этом случае вы платите не только за сам ремонт, но и за координацию действий специалистов, занимающихся коммуникациями, черновой отделкой, финишной отделкой, установкой сантехники и различного оборудования, мебелью. Работа это непростая и недешевая.

Если денег на ремонт – в обрез, хозяевам квартиры приходится самим заниматься организационными вопросами и даже выполнять какие-то работы самим. И начать обычно приходится с электропроводки.

Стоит ли начинать с электропроводки

Провести электропроводку имеет смысл до нанесения штукатурки на стены. Если этого не сделать, оштукатуренную стену придётся штрабить, а потом заштукатуривать штрабы. Это – не только дополнительная работа. Слой штукатурки не будет цельным, и на месте штрабы со временем могут появляться неровности и трещины. А ведь в местах, где придётся накладывать толстый слой штукатурки, проводку можно просто заранее надёжно закрепить на стене – будет меньше работы, меньше пыли, меньше расходов. Заранее прокладывая проводку, можно даже обойтись без штрабления. Но для этого придётся организовывать совместную работу электриков и штукатуров.

Расположение розеток и выключателей

Монтажом электропроводки должен заниматься профессионал. Но и хозяева квартиры должны принять участие в работе, их главная задача – определить оптимальные места для установки розеток и выключателей.

При составлении схемы электропроводки нужно внимательно следить за тем, чтобы розетки находились именно там, где они нужны: возле рабочих мест, тумбочек с настольными лампами, телевизоров. Нужно помнить о таких приборах, как стиральная машина, вытяжка в ванной, бойлер, посудомоечная машина, электроплита или газовая плита с электроподжигом, блендер, кухонный комбайн. В ванной нужна защищенная от влаги розетка для включения электробритвы и фена. А еще подсветка мебели, зеркал… Вместе с электропроводкой не помешает провести и телевизионный кабель. А вот прокладка компьютерной сети в доме стала необязательной благодаря Wi-Fi роутерам.

Европейский вариант расположения розеток и выключателей: практично и незаметно. >Дом Дыхание, интерьер в стиле Classic.

Рано или поздно придётся решить, на какой высоте устанавливать розетки и выключатели. Тут есть несколько вариантов.

Высота установки розеток и выключателей над уровнем пола:

«Советский стандарт»:
- Розетки – 0,9 м;
- Выключатели – 1,6 м;
«Евростандарт»:
- Розетки – 0,3 м;
- Выключатели – 0,9 м;
- Розетки на кухне – 1,1 м;
Свод правил по проектированию и строительству:
- Розетки и выключатели – 1 м.

У каждого из вариантов есть преимущества и недостатки, они примерно равноценны. Лучше всего при размещении розеток исходить из расстановки мебели и электроприборов. Вполне возможно, что розетку для светильника, стоящего на низенькой прикроватной тумбе, придётся устанавливать на нестандартной высоте.

Высота 0,3 м может оказаться неудобной потому, что розетка будет находиться за тумбочкой. Чтобы ей воспользоваться, тумбочку нужно будет отодвигать от стены, а поставить её на место вплотную к стене будет мешать включенная в розетку вилка. Высота 0,9 или 1 м может быть неприемлемой потому, что расположенная высоко над тумбочкой розетка придаст интерьеру неэстетичный вид.

Соблюдение норм и правил

А еще нужно учитывать минимальные расстояния от ванн, душевых, газовых труб… Обо всех подобных нюансах обязан знать специалист, занимающийся электропроводкой. Он должен предложить вариант, при котором соблюдаются строительные нормы. Какие провода использовать, как их соединять, можно ли их паять или скручивать… – на большинство подобных вопросов есть ответы в нормативных документах. Именно ними нужно руководствоваться при прокладке электропроводки. Поэтому доверять прокладку электропроводки в квартире лучше тем специалистам, которые могут подкрепить каждое своё действие действующими нормами и правилами.

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Краткая история бытовой электропроводки

Электроснабжение американских домов началось в конце 1890-х годов и процветало с 1920 по 1935 год, когда 70 процентов американских домов были подключены к электросети. В последующие 200 лет методы прокладки электропроводки в этих домах претерпели несколько важных нововведений, направленных на повышение безопасности электрических систем.

Электропроводка с ручкой и трубкой

Между 1890 и 1910 годами основной системой монтажа была система проводки, известная как «трубка с ручкой».Это была довольно надежная система для того времени, и удивительное количество американских домов все еще имеет проводку с ручкой и трубкой, где ее часто можно найти вместе с более современными обновлениями.

В проводке с ручкой и трубкой индивидуально проводящие провода, защищенные прорезиненной тканью, устанавливаются в полостях для стоек и балок, удерживаются на месте фарфоровыми изоляторами с ручками, прикрепленными к сторонам элементов каркаса, и защищены изоляторами из фарфоровых трубок, через которые проходят провода. обрамление членов.В этой системе электропроводки горячие и нейтральные провода прокладывались отдельно в целях безопасности. Система также позволяла строить длинные цепи путем сращивания длинных проводов. Для этого была снята изоляция, новый провод был обернут вокруг оголенного провода, а стык был спаян, а затем заклеен лентой, чтобы закрыть стык. Падение заключалось в том, что провод был оголен, а провод заземления не использовался.

Там, где проводка с ручкой и трубкой все еще функционирует, она живет в одолженное время, поскольку изоляция из прорезиненной ткани, используемая на проводах, имеет ожидаемый срок службы около 25 лет, прежде чем она начнет трескаться и ломаться.Электрические системы, содержащие функционирующую проводку с ручкой и трубкой, критически нуждаются в модернизации. Но то, что вы видите ручки и трубы в некоторых полостях стены или пола, не обязательно означает, что вы в опасности. Обычной практикой было просто оставлять старую проводку на месте при ремонте дома. Вполне возможно, что фарфоровые изоляторы и провода, которые вы видите, являются просто древними остатками более ранней проводки. Электрик вам точно подскажет.

Гибкий армированный кабель (Greenfield)

В 20-40-е годы XX века в электроустановках используется более защитная схема разводки — гибкий армированный кабель.Flex, также известный как Greenfield, был долгожданным дополнением к домашней проводке, потому что гибкие металлические стенки помогали защитить провода от повреждений, а также предлагали металлический провод, который мог заземлить систему при правильной установке. Хотя это было улучшение, у этого метода подключения были свои проблемы. Хотя отдельные жилы провода защищены, гибкая внешняя металлическая оболочка служит надлежащим заземлением только тогда, когда металлический путь полностью проложен до служебного входа и заземляющего стержня.В этих установках до сих пор нет отдельного заземляющего провода.

Кабель в оболочке первого поколения

В 1930-х годах был разработан более быстрый метод установки. Так родился кабель с неметаллической оболочкой, который включал в себя оболочку из прорезиненного тканевого покрытия, очень похожую на проводку с ручкой и трубкой, но здесь горячий и нейтральный провод были проложены вместе в этой оболочке. У него также были свои недостатки из-за отсутствия заземляющего провода, но его разработка в конечном итоге привела к серьезным инновациям.Однако кабель с ранней оболочкой также имеет ожидаемый срок службы около 25 лет, и там, где он все еще используется, такие установки необходимо модернизировать.

Металлический трубопровод

1940-е годы принесли эпоху металлических трубопроводов. Это изобретение позволило пользователям протягивать множество отдельных токопроводящих проводов в одном жестком металлическом трубчатом корпусе. Сам кабелепровод считается жизнеспособным методом заземления, и система также позволяет протягивать другой отдельный заземляющий провод (обычно изолированный зеленый провод) через кабелепровод.Кабелепровод используется с тех пор и до сих пор является рекомендуемым методом для прокладки проводов в определенных приложениях, например, когда проводку необходимо проложить вдоль лицевой стороны кирпичных стен подвала или в открытых местах. В большинстве домов есть участки, где используется трубопровод, хотя теперь он иногда делается из жесткого пластикового ПВХ-трубопровода, а не из металла.

Современный кабель NM

Новейшее дополнение к проводке было введено примерно в 1965 году. Форма кабеля NM была обновлением более старого кабеля NM, включая использование неизолированного медного заземляющего провода, который соединял изолированные токоведущие и нейтральные провода, находящиеся в оболочке.Вместо прорезиненной оболочки в современном кабеле NM используется очень прочная и прочная виниловая оболочка. Это обновление сделало кабель MN недорогим и очень простым в установке. Это очень гибкий продукт, который широко используется практически в каждом новом доме.

Наряду с кабелем NM для внутреннего использования, был также разработан родственный тип кабеля для подземного использования. Подземный механизм подачи проволоки (UF) можно закапывать прямо под землю без необходимости использования защитного кабелепровода. У этого типа провода есть горячий, нейтральный и заземляющий провод, заключенные в прочную пластиковую виниловую оболочку, которая защищает его от влаги.Это недорогой метод подключения электричества под землей к хозяйственным постройкам и дворовым фонарям.

Металлы, используемые в проводах

На протяжении большей части истории бытового электроснабжения предпочтительным металлом, используемым в проводящих проводах, была медь, известная как лучший проводник электрического тока. В середине 1960-х годов, когда цены на медь были довольно высокими, в моду вошел алюминий как материал для электропроводки. В жилых домах между 1965 и 1974 годами иногда использовались твердые алюминиевые провода или алюминиевые провода, покрытые тонким слоем меди.Проводка из алюминия (AU) или алюминия с медным покрытием (AL-CU) совершенно безопасна при подключении к розеткам, переключателям и другим устройствам, предназначенным для использования с алюминием, но может создавать проблемы при установке с устройствами, предназначенными для использования с медной проводкой. Только. Из-за этих проблем алюминий или алюминий с медным покрытием больше не используется в жилых помещениях. Если у вас алюминиевая проводка, ремонт лучше производить у профессионала.

Современные инновации

Жилы из медных проводов в кабелях с оболочкой из НМ или в жестких металлических или ПВХ пластиковых кабелепроводах стали нормой с середины 1970-х годов, и в настоящее время нет никаких инноваций в самих материалах проводки.Недавние улучшения в области безопасности включают расширенное применение устройств GFCI (прерыватель цепи замыкания на землю), а в последнее время — устройств AFCI (прерыватель цепи дугового замыкания), которые помогают защитить от пожара и удара, обнаруживая изменения в протекании тока и отключая питание перед возникают проблемы.

Но история бытовой электропроводки — одно из периодических нововведений, которые могут произвести революцию в отрасли. Не исключено, что на ближайшем горизонте маячит еще одно подобное нововведение.

2019 Руководство по низковольтной проводке — Новое строительство

Даже в 2019 году, когда будут доступны все беспроводные устройства, важно понимать, какие низковольтные провода следует использовать при строительстве нового дома. Этот документ, Руководство по подключению низковольтных проводов 2019 г., объяснит , что это за провода, где их следует прокладывать и почему.

Подробнее …

The Smart-ER Home: руководство для начинающих о том, какими должны быть умные дома >>>

Структурированные кабельные системы

Структурированные кабельные системы — это название, данное инфраструктуре низкого напряжения используется в жилищном строительстве.Например, он обычно состоит из проводки, разъемов, распределительных панелей и устройства сетевого интерфейса (устройства, которое коммунальное предприятие или поставщик устанавливают в вашем доме для оказания своих услуг). Эти системы используются для поддержки домашних сетей, аудио, видео, безопасности и домашней автоматизации. Мы рассмотрим каждый из них и объясним, какие провода нужно проложить, чтобы должным образом удовлетворить потребности современного дома.

Структурированные мультимедийные шкафы

Структурированные мультимедийные шкафы — это распределительная панель для домашней низковольтной проводки.Это закрытая коробка, в которой все низковольтные провода заканчиваются, чтобы они были защищены от повреждений и не пачкались и не запылились. В идеале этот корпус для носителей, защитная панель и стойка для носителей должны находиться в непосредственной близости друг от друга. Это предотвращает необходимость прокладки между ними длинных соединительных кабелей.

Медиа панель открыта

Медиа панель закрыта

Эти корпуса бывают разных размеров. Всегда лучше иметь более чем достаточно места, по этой причине я использую 42-дюймовую версию.

Корпус

Типы проводов

Сначала давайте познакомимся с различными типами низковольтных проводов, которые наиболее часто используются при электромонтаже в новом доме.

Кабель Cat6

Самым распространенным типом низковольтной проводки, используемой в доме, является неэкранированная витая пара или для краткости UTP. UTP имеет четыре пары проводов, всего восемь. Как следует из названия, вокруг проводов нет заземленного экрана, и пары скручены вместе.Скручивание помогает предотвратить передачу сигнала на одном проводе на другой провод, что называется перекрестными помехами. Это позволяет уменьшить помехи и увеличить полосу пропускания. Категории определяют максимальную пропускную способность, с которой может справиться кабель. Кабели категории 6 или 6a сегодня наиболее часто используются в домах. Категория 6 подходит для 10 Гбит / с на расстоянии до 40 метров, тогда как Категория 6a может поддерживать 10 Гбит / с на расстоянии до 100 метров.

Bulk Fiber Cable

Если необходимо проложить сетевой кабель на расстояние более 100 метров (300 футов), потребуется оптоволокно .Это имеет место в некоторых более крупных домах или если необходимо провести сетевой провод к внешнему зданию. Оптоволоконный кабель не так распространен в жилых помещениях, но он может быть хорошим вариантом, если вы столкнетесь с ограничениями по длине медных кабелей. Причина, по которой это не используется так часто, заключается в том, что с ним сложно работать и требуются специальные инструменты для обжима и разъемы, которые могут быть дорогими. Это кабель со стеклянными волокнами, которые используются для передачи света, а не электричества.Поскольку он использует свет вместо электричества, он не подвержен перекрестным помехам или внешним электромагнитным помехам. По этой причине это может быть единственная альтернатива для бега на длинные дистанции или бега с большим количеством помех.

14-4 Провод динамика

Провод динамика в основном используется для домашнего аудио и домашнего кинотеатра. Обычно это пара или две пары многожильных медных проводов. Рейтинг этого кабеля — AWG или American Wire Gauge. Чем меньше число, тем толще провод и тем больше мощности он выдерживает.Вы часто будете видеть это в виде AWG / Number of Wires. Например, 12/2 — это два провода 12 AWG в одном кабеле. При принятии решения, какой калибр использовать провод, необходимо учитывать номинальную мощность и расстояние. Для большинства приложений я рекомендую использовать 14/4 провод . Две пары можно получить, объединив провода, если у динамика всего два входа. Некоторые динамики имеют отдельные входы для твитера и вуфера. В этом случае можно использовать все четыре провода.

Провод термостата

Провод термостата представляет собой кабель, состоящий из двух-семи сплошных медных проводов 18 AWG.Как следует из названия, его часто используют для подключения термостата к печи и / или кондиционеру. Однако это также очень полезно в других приложениях, как мы увидим позже в этом документе.

RG6UQ

Коаксиальный кабель , как его сокращенно называют, имеет один сплошной медный провод для изолированной жилы, окруженной одним или несколькими заземленными экранами. Заземленные экраны обычно представляют собой комбинацию алюминиевой фольги и / или плетеной проволочной сетки. Чаще всего он используется для передачи высокочастотных сигналов на большие расстояния.Есть много разных типов коаксиальных кабелей. Хотя первоначальное определение пришло от военных, которые больше не используют их, они были настолько распространены, что используются до сих пор. Типы обозначаются RG — # / xx. Я не буду описывать их все, но самые распространенные коаксиальные кабели, которые можно найти в доме, — это RG-59 / U, RG-6 / U и RG-6 / UQ. Тип описывает размер сердечника и экрана вокруг сердечника. RG-59 / U имеет сердцевину 0,64 мм и одиночный экран; RG-6 / U имеет сердечник 1,024 мм с двойным экраном; в то время как RG-6 / UQ имеет 1.024 мм сердечник и четырехкратный экран.

Защитная проволока

Защитная проволока бывает разных форм. Он может иметь многопроволочные или одножильные медные жилы. Обычно он бывает 18 и 24 AWG с двумя или четырьмя проводниками. Его часто используют для проводки: клавиатур, датчиков присутствия, дверных и оконных датчиков и датчиков дыма. Поставляется как в экранированном, так и в неэкранированном вариантах. Вот несколько примеров: 22/2, 22/4 18/2 18/4.

Наконечники

Старайтесь держать провод низкого напряжения на расстоянии не менее 12 дюймов от электрических проводов
Избегайте прокладки проводов низкого напряжения параллельно электрическим проводам
Если провода низкого напряжения должны пересекать электрические провода, они следует делать это под углом 90 градусов.

Электрический низковольтный комбинированный блок

Используйте эти блоки в любом месте, где телевизор будет крепиться к стене. Они могут удерживать электрические провода и провода низкого напряжения. Установите его так, чтобы он не мешал креплению телевизора, но был спрятан за ним. Установите его так, чтобы в той же полости стены находилась коробка низкого напряжения. Таким образом, можно легко проложить кабель HDMI между телевизором и мультимедийным устройством.

Используйте эти коробки для всех остальных низковольтных проводов, где требуется коробка.Устанавливайте их на той же высоте, что и электрические коробки. Для большинства датчиков безопасности, динамиков и некоторых других устройств коробка не требуется. В таких случаях проволока просто выходит из гипсокартона.

Блок низкого напряжения

Скобы для нескольких кабелей

Используйте эти скобы для нескольких кабелей, чтобы упорядочить провода. Они будут работать как по горизонтали, так и по вертикали.

Используйте эти настенные пластины для краеугольного камня для красивой чистой отделки. Они бывают с разным количеством лунок. Гнезда Keystone, которые вставляются в них, бывают практически любой необходимой конфигурации.Разъемы Cat 6, F для RG-6, HDMI и телефон — вот лишь несколько примеров.

Настенные пластины Keystone

Сеть

Поскольку так много устройств являются беспроводными, часто думают, что нет необходимости прокладывать сетевые провода. Тем не менее, кабель Cat 6 относительно недорог, и всегда лучше, чтобы проложил больше, чем может показаться необходимым, пока стены открыты. Проведите сетевые провода в любое место, где будет устройство, которому требуется большая пропускная способность.Например, медиа-сервер или резервный сервер.

Что использовать …

1
Четыре кабеля Cat 6 от корпуса мультимедиа до места, где будут подключаться коммунальные службы, используются для Интернета, телефона и будущих нужд.
2
Четыре кабеля Cat 6 от корпуса мультимедиа до разъема в офисе, используемые для компьютеров, устройств резервного копирования, телефонов, беспроводных маршрутизаторов и т. Д.
3
Два кабеля Cat 6 от носителя корпус к гнезду в каждой спальне, используется, если когда-либо возникает необходимость в проводном подключении к Интернету.
4
Один Cat 6 от корпуса для носителей до места, где будет располагаться база стационарного телефона.
5
Четыре Cat 6 от мультимедийного шкафа до каждого места, где будут мультимедийные устройства (AppleTV, Xbox, PlayStation и т. Д.)
6
Два Cat 6 от мультимедийного корпуса до каждого телевизора место расположения. Это не то же место, что и # 5, они должны идти к фактическому местоположению телевизора на стене. Их можно использовать для подключения к Интернету на SmartTV или передачи видео с других устройств.
7
Если в доме будет домашняя автоматизация, аудио / видео, аудиосистема для всего дома, охранное и другое оборудование, все это должно быть размещено в централизованной стойке для оборудования. В этом случае также должно быть несколько кабелей Cat 6 от корпуса мультимедиа до стойки для оборудования.

Аудиосистема для всего дома

Потолочный динамик

Различные аудиосистемы для всего дома имеют разные требования к проводке. Если точная система не была выбрана, подключите ее максимально гибко.

Электропроводка домашнего кинотеатра будет рассмотрена в другой статье .

Что запускать …

1
Один 14/4 провод для динамика от мультимедийной панели к месту регулятора громкости / клавиатуры в каждой зоне, а затем к динамикам для этой зоны. Оставьте проволочную петлю на месте регулятора громкости / клавиатуры.
2
Один кабель Cat 6 от мультимедийной панели к каждой клавиатуре. Если в вашей домашней аудиосистеме есть цифровые клавиатуры, им понадобится этот кабель.

Видео

Большинство требований к проводке видео выполняется в разделе сети. Тем не менее, для все же неплохо провести дополнительную проводку для видео.

Что запускать …

1
Один кабель HDMI от мультимедийного устройства к телевизору
2
Два RG-6 / UQ от мультимедийной панели к каждому телевизору для видеопотоков, таких как камера видеонаблюдения.
3
Два кабеля RG-6 / UQ для каждого местоположения мультимедийного устройства, используемых для поддержки старого кабельного или спутникового ТВ.

Безопасность

Система безопасности

Системы безопасности сильно различаются по , поэтому лучше всего выбрать это заранее или позвонить в компанию по охранной сигнализации, чтобы это исправить. Если это будет установка своими руками и система не была выбрана, тогда потребуется несколько проводов для поддержки частей системы.

Есть также много разных типов камер видеонаблюдения, которые требуют разной проводки. Лучше всего проложить достаточно проводов, чтобы они были как можно более гибкими.

Что запускать …

1
Один Cat 6 , один RG-6 / UQ и один 18/2 от корпуса мультимедиа до каждого места камеры. Это обеспечит максимальную гибкость при выборе камер видеонаблюдения.
2
Один Cat 6 и один 18/4 от корпуса носителя или панели безопасности до каждого места, где будет клавиатура.
3
Если будут проводные датчики, запустите экранированный 18/4 в эти места.

Домашняя автоматизация

Контроллер домашней автоматизации

Какие провода проложены для поддержки домашней автоматизации, будет во многом зависеть от того, какие технологии домашней автоматизации запланированы для дома.

Что запускать …

1
Автоматические жалюзи — Запустите и 18/2 от корпуса носителя к каждому окну, где будет автоматический слепой
2
Клавиатура / Сенсорный экран — Один Cat6 и один 18/2 от корпуса мультимедиа в любое место, где будет клавиатура или сенсорный экран
3
Запустите и 18/5 от корпуса мультимедиа в любое место, где есть будет светодиодная RGB-подсветка.См. Другие наши статьи об установке светодиодного освещения софита и поручней с светодиодной подсветкой.

Заключение

Я надеюсь, что это руководство поможет вам разобраться в различных типах низковольтных проводов, где их следует прокладывать и почему. Даже в 2019 году важно проложить надлежащие низковольтные провода, пока стены вашего нового дома открыты.

Мы не рассмотрели все возможные сценарии низковольтной проводки для вашего дома. Например, будут провода термостата, которыми обычно занимается подрядчик по ОВК.

Прокладка низковольтных проводов в строящемся доме — это то, что каждый, обладающий небольшим ноу-хау, может сделать сам и сэкономить при этом много денег.

Если у вас есть вопросы, оставьте их в комментариях ниже, и я постараюсь ответить на них .

Консультации — Инженер по подбору | Назад к основам: методы электромонтажа в коммерческих зданиях

Клинтон Р. Гордон и Мэтью Стейнмец 26 октября 2020 г.

Цели обучения

Ознакомьтесь с различными типами кабельных каналов и проводников.
Разберитесь в отличиях от изготовленных кабельных сборок.
Узнайте о применении шинопроводов и шинопроводов.

Инженеры-электрики и проектировщики используют разные методы обслуживания нагрузок в здании, когда речь идет об использовании проводки, кабелей и шинопровода. Решение указать один метод вместо другого или сочетание нескольких методов может быть обусловлено многими факторами, включая требования местной юрисдикции, новое строительство по сравнению с реконструкцией, стоимость проекта, предпочтения или стандарты владельца, высота и / или тип здания и будущие цели для здания. .

При выборе различных систем проводки, кабельной разводки или шинопровода инженер или проектировщик обычно сталкивается с компромиссами в функциональности, будущей гибкости и первоначальных затратах, все из которых следует учитывать перед тем, как приступить к разработке спецификаций для проектной установки. «Когда», «где» и «почему» для применения определенных методов проводки, кабельной разводки и шинопровода основаны на издании NFPA 70 от 2017 года: Национальный электротехнический кодекс.

Методы дорожек качения и кондукторов

NFPA 70: Глава 3 национальных правил по установке электрооборудования охватывает несколько методов подключения, и в этой статье основное внимание будет уделено коммерческим строительным приложениям с напряжением 600 вольт или меньше.Статья 300 NEC — Общие требования к методам и материалам электропроводки применяется ко всем установкам электропроводки, если только они не изменены другими статьями в главе 3. NEC 300 охватывает такие требования, как защита от физических повреждений, минимальное покрытие для подземных установок, обеспечение и поддержка, механическая / электрическая целостность. а также там, где требуются коробки, корпуса трубопроводов или фитинги.

Рис. 1: В этом курортном отеле на полосе Лас-Вегаса показана одна из электрических комнат главной подстанции.Электротехническая комната содержит подводы среднего напряжения с понижающими трансформаторами в пределах блочной подстанции для распределения низкого напряжения в этой части здания. Предоставлено: Bear Label Consulting Engineers

NEC Статья 310 — Проводники для общей электропроводки применяется к отдельным проводам, используемым в указанных методах электропроводки, а также к требованиям к их обозначениям, изоляции, маркировке, допустимой нагрузке и допустимому использованию. Обратите внимание, что статьи 300 и 310 не применяются к составным или внутренним частям перечисленного оборудования.

Метод кабельных каналов и проводников состоит из металлических или неметаллических кабелепроводов или трубок с несколькими изолированными фазами, нейтралью и, возможно, заземляющим проводом оборудования в зависимости от применяемого метода и требований NEC. Каждая установка кабельного канала и проводника изготавливается на месте в соответствии с проектными планами и спецификациями.

Большинство консультантов обычно назначают проводники типа THHN / THWN (термопластичная нейлоновая куртка с высокой термостойкостью / термопластичная и водостойкая нейлоновая куртка) или XHHW (с высокой термостойкостью и водостойкостью из сшитого полиэтилена) из меди или алюминия для этих применений. .Медь обычно указывается для ответвленных цепей, а медь или алюминий — для фидеров.

Некоторые из распространенных типов дорожек качения, используемых в коммерческих целях, включают:

Промежуточный металлический трубопровод (тип IMC) в соответствии с NEC 342. IMC — это тонкостенная версия RMC с гальваническим внешним покрытием и внутренним антикоррозийным покрытием. Обычно он определяется как более дешевое решение для RMC, предлагающее такие же уровни защиты.
Жесткий металлический кабелепровод (тип RMC) согласно NEC 344.RMC (также известный как RGS или GRC) представляет собой толстостенный канал из оцинкованной стали с цинковым покрытием снаружи и внутри дорожки качения. RMC обычно указывается там, где требуется максимальная защита от физического повреждения.
Гибкий металлический трубопровод (тип FMC) в соответствии с NEC 348. FMC (также называемый greenfield) — это трубопровод, доступный в различных типах металла и толщинах стенок. Обычно он используется для окончательных соединений с двигателями, трансформаторами или другим вибрирующим или движущимся оборудованием.
Водонепроницаемый гибкий металлический трубопровод (тип LFMC) в соответствии с NEC 350. LFMC — это трубопровод, аналогичный FMC, но с оболочкой из поливинилхлорида. LFMC обычно указывается для окончательных подключений к оборудованию во влажных или влажных местах.
Жесткий поливинилхлоридный трубопровод (тип ПВХ) в соответствии с NEC 352. ПВХ-трубопровод доступен в нескольких типах, но чаще всего указывается либо в списке 40, либо в списке 80, в зависимости от толщины стенки. Как правило, он предназначен для подземных применений, непосредственно засыпанных или залитых бетоном, а также может использоваться в некоторых приложениях с агрессивной средой.Поскольку эта кабельная дорожка не металлическая, она не обеспечивает возможности заземления.
Электрические металлические трубы (типа EMT) в соответствии с NEC 358. EMT на сегодняшний день является наиболее распространенным каналом качения в коммерческом строительстве. EMT — это безрезьбовые тонкостенные стальные трубы с гальванизированной внешней стороной и антикоррозийным внутренним покрытием, которое также помогает протягивать проводники.

Следует отметить, что кабельные лотки, описанные в статье NEC 392, не являются кабелепроводами. Кабельные лотки — это структурная система, используемая для механической поддержки кабелей и управления ими.

Рис. 2: В коридоре за домом установлены кабельные каналы для электрических металлических труб. Предоставлено: Bear Label Consulting Engineers

Для справки: NEC использует два термина в отношении защиты, но NEC не определяет термины «физический ущерб» или «серьезный физический ущерб», что остается на усмотрение органа, имеющего юрисдикцию. Физические повреждения могут быть ограничены насильственным контактом человека с инструментами или оборудованием, в то время как серьезные физические повреждения могут быть связаны с механическим или автомобильным контактом.Физическое расположение установки также будет влиять на определение.

Преимущества кабельных каналов, проводников:

После установки возможны изменения в конфигурации цепи до некоторой степени в зависимости от типа и размера кабелепровода, например, изменение размера или количества проводников.
Типы IMC или RMC могут быть установлены в местах, подверженных серьезным физическим повреждениям.
Тип EMT может быть установлен в местах, подверженных физическим повреждениям.
Типы IMC, RMC, LFMC или EMT могут быть установлены в сухих, влажных или влажных местах (примечание NEC 358.10 для EMT было обновлено на 2017 год с дополнительными разрешенными видами использования).
можно легче использовать во время реконструкционных работ, позволяя заменять проводники вне или внутри многоквартирных помещений и корпусов зданий, где арендодатели предоставляют кабельные каналы для будущего использования арендаторами.
Открытые установки EMT, IMC или RMC более привлекательны там, где демонстрируется мастерство.
Дорожки качения могут быть оставлены там, где проводники удалены из установки.
Подземные сооружения из ПВХ недороги и широко распространены

Недостатки кабельных каналов, проводников:

Затраты на установку обычно выше из-за трудозатрат, необходимых для первоначальной установки кабельных каналов, а затем возврата труда для установки проводников.
Ограничено количество изгибов, прежде чем потребуется распределительная или тяговая коробка.
Некоторые типы кабелепроводов не могут быть установлены в местах, подверженных физическим повреждениям, таких как FMC, LFMC или PVC.
нельзя использовать в медицинских целях при уходе за пациентами.
классифицирован как устойчивый к солнечному свету и может использоваться на открытом воздухе, однако имейте в виду, что «устойчивый» не означает солнцезащитный. В некоторых средах срок службы трубопровода из ПВХ ухудшается при воздействии сильного солнца и тепла. Если разница температур превышает 25 ° F, потребуются компенсаторы. В экстремально холодных условиях трубы из ПВХ становятся очень хрупкими.
ПВХ типа является горючим и не может быть установлен в вытяжной камере возвратного воздуха в зданиях типов I и II, как это определено Международными строительными нормами для типов строительных конструкций.
Тип ПВХ ограничивает допустимую температуру изоляции установленного проводника значением, указанным в перечне трубопровода из ПВХ. Соответственно отрегулируйте номинальную рабочую допустимую токовую нагрузку проводника.
RMC и IMC обычно используют резьбовые соединители и колена, установка которых требует больших затрат и времени. RMC и IMC можно нарезать и согнуть в полевых условиях с помощью специальных инструментов и оборудования.
По сравнению с кабельными системами, требует большего обдумывания и координации во время установки из-за более жестких требований к маршрутизации.
Инженер или проектировщик должен уделять больше внимания определению размеров кабельных каналов и потенциальному снижению номинальных характеристик из-за количества токонесущих проводов в дорожке качения по сравнению с предварительно изготовленной кабельной системой.

Рис. 3. Кабельные вводы в металлической оболочке устанавливаются для обслуживания распределительных щитов в многоэтажном здании. Предоставлено: Bear Label Consulting Engineers

Промышленные способы сборки кабеля

Как упоминалось выше, статьи 300 и 310 NEC также применимы к изготовленным кабельным сборкам.Изготовленные кабельные сборки состоят из нескольких изолированных фазных и нейтральных проводников с изолированным и / или неизолированным заземляющим проводом (ами) оборудования, обернутым и заключенным в металлическую или неметаллическую оболочку. Изготовленные кабельные сборки доступны в виде стандартных предложений от производителя или в виде нестандартных сборок с указанными конфигурациями проводов, которые могут поставляться с увеличенным временем выполнения заказа и минимальной длиной заказа. Консультанты обнаружат, что эти кабельные сборки в большинстве случаев стандартно поставляются с проводниками THHN / THWN или XHHW-2 (медные или алюминиевые).

Рис. 4. Данный шинный канал обслуживает высотное здание (типичные верхние этажи для вертикального стояка шинного канала). Предоставлено: Bear Label Consulting Engineers

Некоторые из распространенных типов изготовленных кабельных сборок, используемых в коммерческих целях, включают:

Армированный кабель (тип AC) согласно NEC 320. AC — это набор проводников, собранных в металлической оболочке из стальной или алюминиевой брони, где оболочка также используется в качестве заземляющего пути. Обычно он используется для соединений ответвленных цепей между светильниками и электрическими розетками.
Кабель в металлической оболочке (тип MC) согласно NEC 330 является одним из наиболее часто используемых типов кабелей в коммерческом строительстве. Кабель MC представляет собой набор проводников, собранных в металлической оболочке из стальной или алюминиевой блокирующей брони, где оболочка не используется в качестве заземляющего пути. Кабель MC также доступен с внешней оболочкой из ПВХ для влажных мест или прямого захоронения. Обычно он используется для соединений ответвленных цепей между светильниками и силовыми розетками, а также применяется для распределительных фидеров к щитам ответвленных цепей.
Кабель с минеральной изоляцией и металлической оболочкой (тип MI) в соответствии с NEC 332. Кабель MI обычно используется для специализированных приложений, таких как соответствие требованиям аварийных систем NEC 700. Кабель MI представляет собой бесшовную медную оболочку, содержащую медные жилы в изоляции из оксида магния.
Кабель с неметаллической оболочкой (типы NM, NMC, NMS) согласно NEC 334. Кабель NM (также называемый Romex) представляет собой набор проводников, собранных в неметаллической оболочке с изоляцией из ПВХ и нейлоновой оболочкой, обычно с неизолированным медным заземляющим проводом.Обычно это используется для освещения, выключателей и ответвленных цепей розеток в легких коммерческих и жилых зданиях.
Служебный входной кабель (типы SE, USE) согласно NEC 338. Кабель SE представляет собой набор проводников, собранных в неметаллической оболочке с армированием кабеля и внешней оболочкой из ПВХ. Как правило, он используется для сервисных сбросов на пьедестал счетчика или в качестве распределительного фидера на щитовой щит ответвления.
Кабель фидера и ответвления подземный (типа УФ).УФ-кабель представляет собой набор проводников, собранных в неметаллической оболочке с изоляцией из ПВХ и нейлоновой оболочкой, заключенной в серую внешнюю оболочку из ПВХ. УФ обычно используется для наружных прямых фидеров и ответвлений к отдельно стоящим гаражам и осветительной арматуре.

Достоинства кабельных сборок:

Установленная стоимость обычно ниже, в основном из-за того, что не требуется дважды трудозатрат для установки кабелепровода и затем проводки.
Время установки сокращается благодаря меньшим трудозатратам и большей гибкости при прокладке кабеля, за исключением кабеля MI, для которого требуются специальные методы установки.
Не ограничено по количеству изгибов при установке.
Сборка, прошедшая заводские испытания.
Типы AC и MC могут использоваться там, где необходима гибкость для подключения оборудования.
MI является огнестойким (также доступен кабель MC специального типа, который является огнестойким).
MI обычно устанавливается на открытом воздухе, что обеспечивает более высокие значения допустимой нагрузки с проводником того же диаметра по сравнению с другими типами (сверьтесь с перечнем и номинальными характеристиками производителя).
NM, вероятно, является наиболее недорогим доступным методом (уточните в местной юрисдикции, поскольку некоторые AHJ не допускают этот метод вместе с типами SE и UF).

Рис. 5: На этом рисунке показан типичный вывод электрических металлических трубок для ответвлений цепей в пространство для подачи кабеля с металлической оболочкой к осветительным приборам и розеткам питания. Предоставлено: Bear Label Consulting Engineers

Недостатки кабельных сборок:

Требуется крепление и поддержка на меньшем расстоянии.
После установки изменить конфигурацию цепи невозможно.
Не может быть установлен там, где возможны физические повреждения.
AC или MC необходимо прокладывать в сухих местах (если только они не снабжены указанной оболочкой).
Для применения в сфере здравоохранения с уходом за пациентами требуется специальный тип кабеля AC или MC (уточните в местной юрисдикции, поскольку некоторые AHJ не допускают использование AC или MC в зонах ухода за пациентами).
Открытые установки не являются привлекательными, хотя при установке в кабельные лотки это выгодно.
В некоторых юрисдикциях не разрешается оставлять кабельные сборки при строительстве зданий.
NM ограничен типом здания и его занятостью (и обычно считается жилым или малым коммерческим оборудованием).
Типы NM, SE и UF горючие; обратите внимание, что в некоторых юрисдикциях их использование не допускается.
Подрядчик должен иметь под рукой или заказывать точную конфигурацию цепи для использования в проекте. В качестве альтернативы могут быть под рукой кабельные каналы и проводники обычных размеров, которые можно использовать в различных конфигурациях, что обеспечивает большую гибкость применения.
Параллельные комплекты и вторичные обмотки трансформатора требуют заказа или наличия еще одного типа кабеля из-за больших требований к размеру заземления.
При закупке кабелей требуется дополнительное планирование.

Автобусные пути

Другой тип электропроводки включает шинопровод, который иногда называют шинным каналом. По определению, шинопровод — это закрытый металлический канал с установленными на заводе сборными шинами. Все типы автобусных маршрутов подпадают под действие статьи 368 NEC, которая включает служебные входные, фидерные и ответвленные автобусные маршруты.Как правило, шинопровод может иметь конфигурацию фидера или вставного типа с изолированными или неизолированными проводниками.

Рис. 6. Ответвительные цепи кабеля в металлической оболочке служат для повара на кухне. Обратите внимание, что изменения оборудования в будущем могут быть ограничены в зависимости от схемы, предусмотренной в кабельной сборке. Предоставлено: Bear Label Consulting Engineers

Преимущества перед автобусными путями:

Более компактный по размерам, чем несколько кабелепроводов для одного и того же фидера.
Доступен во многих номинальных токах от 60 до 4000 ампер.
Plug-in предлагает гибкость для добавления и изменения взлетных нагрузок.
Общее падение напряжения при использовании шинопровода менее важно. Помните об очень длинных участках канала фидерной шины, где необходимо поддерживать падение напряжения на 2%.

Недостатки автобусных маршрутов:

Стоимость установки потенциально выше, особенно если требуется много колен и смещений.
Чувствительность к выходу из строя из-за утечек воды внутри здания (обратите внимание, что в некоторых юрисдикциях требуется подключаемый шинный канал с защитой от спринклера, который имеет степень защиты IP54).
Не может быть установлен там, где есть серьезные физические повреждения.
Доступный ток короткого замыкания в шинопроводе может быть очень высоким. Помните о номинальном токе короткого замыкания при использовании съемных модулей автоматического выключателя.
Сменные модули автоматического выключателя со 100% номиналом могут быть недоступны.
Ограниченное пространство для шинных вилок в вертикальных приложениях в зависимости от планировки аппаратной и положения шинопровода.

Рис. 7. Приложение Busway обслуживает стойки данных в телекоммуникационной комнате.Предоставлено: Bear Label Consulting Engineers

Эти методы подключения являются лишь частью всех возможных перечисленных методов, доступных на рынке для использования в проекте. Хотя с этими методами подключения вы, скорее всего, столкнетесь в коммерческом проекте, имейте в виду, что из-за других обстоятельств другой метод подключения может быть более применимым. Всегда проверяйте код и с вашим AHJ на предмет «разрешенного использования» и «использования не разрешенного» для каждого способа подключения.

Клятва строителей домов — Обеспечение будущего и проводка — LiveHouse Automation

Меня часто спрашивают о том, как сделать новый дом «будущего».Ответ заключается не в умной проводке, не в прокладке причудливых кабелей, о которых вы даже не знаете, или в предварительной установке новейших гаджетов и технологий домашней автоматизации. Это простая пластиковая трубка — водовод.

Большинство строителей изо всех сил пытаются понять, что они хотят, чтобы их дом имел, когда строительство будет завершено, не говоря уже о 5, 10 или 20 годах в будущем. Это балансирование общего бюджета и обеспечение того, чтобы вы включали то, что вам нужно сейчас, без слишком больших затрат в будущем, чтобы добавить то, что вам может понадобиться позже (или вы еще не знаете, что вам нужно).

Если вы планируете построить дом и когда-либо убираете только одну полезную информацию из моих статей в блоге, пусть будет это — Установите электрический кабель на каждый выключатель света и розетку. Больше лучше.

Большинство домов в настоящее время построено с каналами, вырезанными в кирпиче, проводка которых проложена, а затем заштукатурена. Это замечательно с точки зрения экономии средств при строительстве. Но это означает, что на ближайшие десятилетия единственный способ проложить новые провода, заменить или отремонтировать эту проводку — это снова разрезать эту стену примерно так:

Вы можете себе представить, в каком состоянии после этого осталась ваша стена, и сколько пыли она создает.

Для тех из вас, кто строит дом с каркасной / гипсокартонной конструкцией для внутренних стен, этот совет по-прежнему применим к вам. Это отверстие, просверленное в деревянных планках, достаточного размера только для двух проводов настенного выключателя? Вы не сможете увеличить это отверстие, чтобы пропустить нейтральный провод для умного переключателя, который вы купили, если вы не удалите гипсокартон или не найдете лопату с хвостовиком длиной 1,5 м и получите доступ с крыши. пространство для просверливания всей полости стены.Если вы сможете это сделать, у вас, вероятно, есть будущее в нефтегазовой отрасли.

Размер имеет значение

Я начну с этого, так как его легко сделать. Больший диаметр означает, что вы можете разместить:

Дополнительные кабели
Более толстые кабели — для длинных кабелей требуется провод или экранирование большего сечения.
больших разъемов на готовых кабелях (например, HDMI, USB, Ethernet), особенно когда там уже есть куча других кабелей.
Более простой и быстрый монтаж в будущем (вы платите электрикам почасово, и они обходятся недешево)

Итак, используйте 32 мм там, где можете, 25 мм должны подходить практически везде, а 20 мм используйте только тогда, когда нет другого варианта. Однажды вы будете рады, что у вас есть канал, поверьте мне.

Установите кабелепровод, даже если у вас ничего не запланировано

Простая реальность такова, что во время строительства может быть единственная возможность подумать наперед и избежать частичного сноса или неприглядных обходных путей позже.Вещи будут построены или построены таким образом, чтобы не было возможности пройти через, вокруг, под или над позже. Некоторые примеры ловушек:

Сводчатые потолки, которые эффективно разделяют дом на несколько крыш.
Плиты, опоры, проезды, дорожки.
Жидкий известняк или бетон вокруг бассейна или террасы
Подпорные стены

Будь то электричество, данные, вода, что угодно — трубопровод намного дешевле, чем выкапывать, просверливать под ним или через него позже, даже если это возможно.Серьезно, это около 1,20 доллара за метр. Вам даже не нужно вставлять в них провода и ни к чему их подключать. Протяните через них веревку, наденьте 2 заглушки, отметьте это на плане дома. Сделанный.

Когда наступает день, и вам нужно протянуть кабель под подъездной дорожкой или туда, где волшебным образом возник спа, выкопайте концы, прикрепите кабель к веревке и протяните его.

Эта пластиковая трубка за 5 долларов может сэкономить тысяч . Думайте об этом как об очень дешевой страховке, когда вы платите только один раз за пожизненное страхование.

Прокладывайте даже два кабелепровода: один для питания, а другой для данных.

Разве все не будет беспроводным?

Наконец-то повод использовать один из моих любимых мемов о сове.

Мечта о беспроводном электричестве, вероятно, умерла вместе с Никой Тесла, так что давайте оставим ее в покое для всего, что требует мощности более нескольких миллиампер. Несмотря на то, что теперь вы можете заряжать свой телефон по беспроводной сети, не забывайте, что зарядная панель подключается к электросети с помощью… провода.

Я мог бы говорить об этом часами, но вот что вам нужно иметь в виду:

Батареи разряжаются — а есть некоторые вещи, которые практически невозможно запитать от батарей.
Радио подвержено влиянию помех (особенно когда несколько устройств пытаются использовать его одновременно).
Самая низкая задержка и максимальная пропускная способность всегда будут на конце кабеля, что подтвердят те, кто пытается играть в Fortnite или транслировать Netflix в UHD через спутник NBN или фиксированную беспроводную связь.
Беспроводные передатчики и приемники стоят дороже, чем медный провод (и в любом случае требуются силовые кабели).

Ваш Wi-Fi — ограниченный ресурс. Не стоит недооценивать количество устройств, которые вы будете втиснуть в свою сеть, например телефоны, планшеты, ноутбуки (т. Е. Действительно мобильные устройства). Не стоит недооценивать количество устройств ваших соседей, которые конкурируют за одни и те же радиочастоты.

Используйте провода там, где это возможно, и сохраняйте беспроводную связь для вещей, которые действительно в ней нуждаются, поэтому подготовьте план прокладки кабелей Ethernet в вашем доме — или, по крайней мере, проложите кабелепровод, чтобы вы могли дешево добавить его позже, когда ваша сеть Wi-Fi перегружена. рушится.В качестве бонуса — вы можете питать устройства, используя кабель постоянного тока через Ethernet, который охватывает подавляющее большинство наших высокотехнологичных устройств.

Клятва строителей — для тех, кто не прислушивается к моим словам.

Мне небезразличны проблемы, с которыми сталкиваются люди, когда приступают к строительству нового дома. Это дорого, и все, что вы можете сделать, чтобы сделать его дешевле, будет выглядеть очень привлекательно, особенно если вы не видите краткосрочной потребности в этом. Я недавно написал эту Клятву для друга, чтобы они могли принять осознанное решение о том, где они решат сократить расходы на установку трубопровода:

Мы, <вставить имя жены> и <вставить имя мужа>, будучи в здравом уме и теле и обладающими некоторой формой ясновидения, торжественно клянемся, что в любой комнате, где мы решили не прокладывать провод к выключателю и розеткам, будут никогда, никогда, в течение тех десятилетий, в течение которых мы можем владеть этим домом:
Добавить настенный светильник или дополнительное освещение
Установка потолочного вентилятора
Установить жалюзи с электроприводом
Установить наружные рольставни
Установите настенные сенсорные дисплеи или элементы управления (включая iPad или планшеты Android)
Решите разделить существующие цепи освещения на две.
Установите переключатели со светодиодными индикаторами, которые требуют подключения нейтрали
Установите интеллектуальные переключатели, требующие подключения нейтрали
Замените диммер с одной кнопкой комбинацией кнопок вверх / вниз
Рассмотрим световой люк с моторизованной крышкой
Установить окно или вентиляционное отверстие с управлением стеклоподъемником (в крыше или стене)
Модернизируйте ванную комнату, чтобы она имела встроенный блок освещения / обогрева лампы / вентилятора, для которого требуется дополнительный переключатель включения / выключения
Представьте себе любую другую модификацию, в результате которой мы говорим: «Эй, было бы здорово, если бы мы могли включить это с того места, где находится выключатель света».
Несоблюдение этой клятвы будет означать, что 29 долларов, которые мы сэкономили на канале, теперь должны быть потрачены на:
200 $ на электрика «гнать» стену за новым кабелем
150 долларов на электрика для замены старой разводки и установки новой.
500 $ на ремонт стены и перекраску комнаты. (И предупреждение <вставьте имя мужа> — вы знаете, что косметический ремонт на этом не закончится).
70 долларов за упаковку пива Guinness, которая будет доставлена LiveHouse Automation, которая, честно говоря, сказала нам, что это произойдет.

Подпись: <указать имя жены> и <указать имя мужа>
Дата: ____ / ____ / _____

Как видно из приведенного выше списка, далеко не все технологии «умного дома» приводят к необходимости тщательного планирования вашей проводки и призывают к либеральному использованию кабелепровода — это в основном то же самое, что мы делаем с нашими домами для последние 30 лет.

Можно подумать, что мы уже узнали. Что ж, у строителей есть.Вот почему канал теперь находится в списке дополнительных услуг, начиная с 29 долларов за кусок трубки за 2 доллара.

Хорошо сыграно, господа.

Заземление дома, важность и способы заземления здания.

Как пользователь электроэнергии, вы обязаны убедиться, что ваш дом правильно заземлен и подключен. Это необходимо для предотвращения опасного воздействия тока короткого замыкания.

Заземление дома соединяет нейтральные провода каждой розетки с землей, и при коротком замыкании или скачке напряжения оно течет через заземляющий стержень к земле.

Национальный электротехнический кодекс рекомендует заземлять каждое новое здание, а старые — заземлять во время ремонта. Электрик может легко определить, есть ли в вашем доме хорошая система заземления и заземления.

Причины, по которым мы заземляем наши дома

Заземление предотвращает поражение электрическим током, обеспечивая путь (защитный провод), по которому токи короткого замыкания передаются на землю.

Для защиты электроприборов от повреждений, вызванных токами короткого замыкания.
Предотвратите риск возникновения пожара, который может возникнуть из-за утечки тока.
Для поддержания стабильного напряжения в трехфазных цепях электрической системы даже при нестабильной нагрузке.

Принцип работы заземления

Во время домашней электропроводки мы обычно подключаем заземляющие провода от всех розеток к заземляющим контактам на распределительном щите (DB). От ДБ подключаем их к заземляющей пластине или электроду.

При перегрузке цепи или скачке напряжения ток течет через заземляющий стержень к земле.Заземление в доме защищает вас от поражения электрическим током, обеспечивая токопроводящую пластину, которая переносит ток неисправности на землю.

Заземление также заставляет наши защитные устройства, такие как предохранители или автоматические выключатели, отключать ток, идущий в неисправную цепь.

Требования к заземлению дома

Для электрического заземления требуются следующие материалы:

Заземляющий стержень.
Провод заземления.
Соль техническая.
Уголь.
Связь с землей.
Инструменты.

Заземляющий стержень

Заземляющий стержень имеет следующие характеристики:

Диаметр 20 мм.
Длина 1500 мм.
Регулируемый зажим сверху.
Коническая торцевая конструкция.

2. Заземляющий провод:

Провода заземления изготавливаются из меди или оцинкованного железа.

Характеристики заземляющих проводов

Отличный проводник.
Устойчив к коррозии
Высокая прочность на разрыв.

Соль и уголь промышленные

Соль и древесный уголь являются отличными проводниками электричества, они также содержат ионы и углерод, повышающий их проводимость.

3. Инструменты для заземления:

В комплекте гаечные ключи и плоскогубцы для регулировки зажима

Тестер целостности цепи для проверки целостности цепи.

Другие инструменты, которые могут вам понадобиться, включают лопату, экскаватор или землеройную машину.Размер заземляющей ямы должен составлять 150 см x 150 см x 300 см.

Процедуры заземления дома

Чтобы заземлить здание, вы сначала выкапываете яму, в которую нужно закопать стержень заземления. Яма должна быть близко к дому и глубиной около 3 метров.
Насыпьте слой соли, песка и угля и поместите стержень заземления вертикально внутрь ямы. Оставшуюся часть ямы засыпьте слоем соли, песка и древесного угля.
Соедините заземляющую перемычку и электрод заземляющим проводом.
Отрегулируйте зажим с помощью гаечного ключа и плоскогубцев.
После завершения подключения проверьте целостность цепи с помощью прибора для проверки целостности цепи.

Как проверить заземление дома

Важно знать, как проверить, заземлен ли ваш дом, а также правильно ли он работает. Хотя Национальный электротехнический кодекс рекомендует заземлять каждый дом, в более старых домах его может не быть.

Если вы хотите проверить заземление вашего дома, используйте контрольную лампу или мультиметр.

Чтобы использовать контрольную лампу, подключите провода от лампы к положительному и отрицательному портам розеток или розетки.

Положительный порт гнезда должен быть правым отверстием, а отрицательный — левым отверстием. На переключателе лампа будет ярко светиться.

Снимите отрицательный провод и вставьте его в порт заземления розетки (верхнее отверстие).

Лампочка должна светиться по-прежнему ярко. Если он не светится, значит в доме нет заземления.Но если лампочка горит и гаснет, значит, неисправно заземление.

Как проверить заземление дома с помощью мультиметра.

Мультиметр более точен при проверке заземления дома, и вы можете использовать его как для переменного (AC), так и для постоянного (DC) тока.

Чтобы проверить переменный ток, переместите указатель мультиметра на значение переменного тока. То же самое и с DC, вы можете переместить указатель на значение DC.

Подсоедините красный датчик к порту с меткой «V», «Ω» или «+», а черный датчик к порту с меткой «COM» или «-».

Вставьте красный щуп в положительное отверстие, а черный — в отрицательное. Проверьте и запишите значение.

Снимите черный щуп и вставьте его в заземляющее отверстие розетки. Обратите внимание на значение, оно должно совпадать с более ранним значением.

Если значение меньше или отсутствует, знайте, что заземление неисправно.

Что произойдет, если дом не заземлен?

Если дом не заземлен, люди могут получить удар током при скачке напряжения.Это также может привести к повреждению оборудования и иногда к возгоранию.

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что есть несколько основных методов подключения, с которыми вы знакомы. Домовладельцы, знакомые с бытовыми электрическими системами, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электромонтажа, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому. Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки. Они могут применяться в жилых, коммерческих и промышленных целях.

Шпилька для проводов

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются с определенными интервалами.6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки. В наше время он редко используется.

Электропроводка обсадных труб и крышек

Кабель проходит через деревянный кожух с параллельными канавками, которые проходят через равные промежутки времени вдоль него. Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к пожару.

Проводка планки

Электромонтаж из планок — один из основных методов электромонтажа, который используется сегодня. При разводке реек изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели закрепляются на планках с помощью зажимов из луженой латуни, которые крепятся устойчивыми к ржавчине гвоздями. Это простой и эффективный вид проводки, который в основном используется для установки внутри помещений.

Кабельная проводка

В кабельной проводке используются кабели из ПВХ, которые проходят через трубы из ПВХ или стали.

Монтаж электропроводки в квартире, проводка электрики в новостройке

С чего начать монтаж проводки

Электромонтажные работы в новостройке

Рекомендации по монтажу проводки

Схема электропроводки в квартире

Вопросы по монтажу проводки

Фотографии нашей работы

Консультация электрика

Цены на монтаж проводки

Недостатки электрики от застройщика

Электрика в новостройке под ключ недорого!

Электропроводка в новостройке под ключ – моя работа!

Я выполняю следующие виды услуг в новостройке:

Особенности электротехнических работ в новой квартире

Она учитывает:

Электрика в новостройке под ключ стоимость

Электрика в новостройке. Работы по замене электропроводки в новостройке в Москве от Проф-Груп

Монтаж электрики в новостройке в Москве.

Электромонтаж в новостройке. г. Мытищи Квартал 9-18 Ул. Летная 21

Сколько стоит электрика в новостройке?

Электромонтажные работы в квартирах новостройках

Проблемы с электропроводкой в новостройках

Плохо держатся розетки и выключатели

Недостаточно линий под силовое оборудование

На неправильное подключение гарантия не распространяется!

Некачественные китайские автоматы

Расположение розеток не соответствует дизайн проекту

Проводка в новостройке: прокладка провода + фото

Проводка в новостройке

Выбор проводов для прокладки проводки

Электромонтажные работы

Как вести проводку: по полу или потолку?

Монтаж по потолку

Монтаж по полу

Какой монтаж проводки дешевле: на полу или по потолку?

Электропроводка, розетки и выключатели | Блог

Стоит ли начинать с электропроводки

Расположение розеток и выключателей

Соблюдение норм и правил

7 шагов, которые необходимо соблюдать при электромонтаже дома

Краткая история бытовой электропроводки

Электропроводка с ручкой и трубкой

Гибкий армированный кабель (Greenfield)

Кабель в оболочке первого поколения

Металлический трубопровод

Современный кабель NM

Металлы, используемые в проводах

Современные инновации

2019 Руководство по низковольтной проводке — Новое строительство

Структурированные кабельные системы

Структурированные мультимедийные шкафы

Типы проводов

Наконечники

Сеть

Что использовать …

Аудиосистема для всего дома

Что запускать …

Видео

Что запускать …

Безопасность

Что запускать …

Домашняя автоматизация

Что запускать …

Заключение

Консультации — Инженер по подбору | Назад к основам: методы электромонтажа в коммерческих зданиях

Цели обучения

Методы дорожек качения и кондукторов

Промышленные способы сборки кабеля

Автобусные пути

Клятва строителей домов — Обеспечение будущего и проводка — LiveHouse Automation

Размер имеет значение

Установите кабелепровод, даже если у вас ничего не запланировано

Разве все не будет беспроводным?

Клятва строителей — для тех, кто не прислушивается к моим словам.

Заземление дома, важность и способы заземления здания.

Причины, по которым мы заземляем наши дома

Принцип работы заземления

Требования к заземлению дома

Процедуры заземления дома

Как проверить заземление дома
