Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Содержание

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

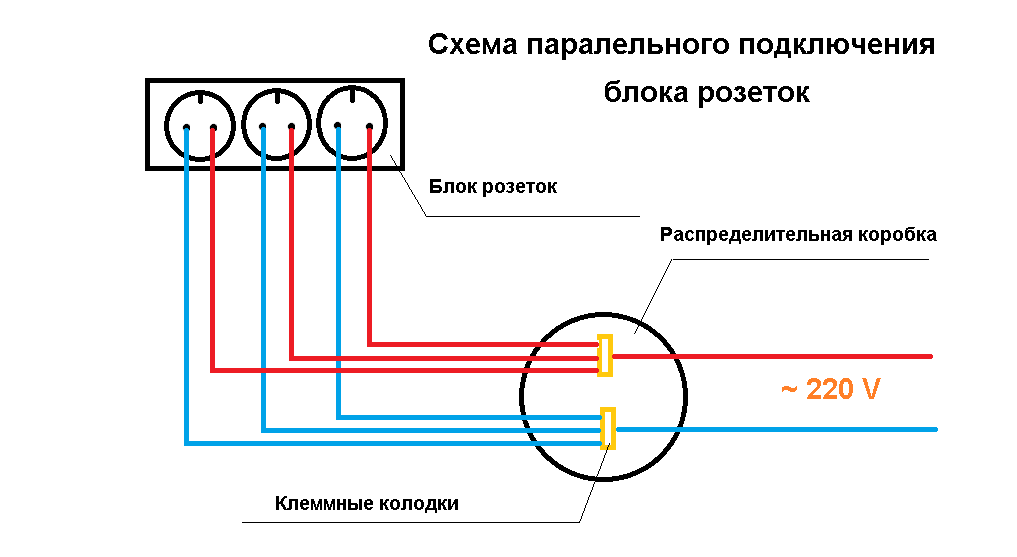

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Рассмотрим как подключить выключатель от розетки

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Содержание

• Подготовительные работы
  • Выбор провода
  • Выбор выключателя
• Подключаем выключателя от розетки
  • Подключение фазного и нулевого провода от розетки
  • Подключение от розетки только фазного провода
• Вывод

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки.

Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм² для медного провода или 2,5 мм² для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм² соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм² соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Безопасный и простой способ подключения выключателя и розетки

Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Как подключить трехпозиционный выключатель света

Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

1 / 24

Приобретение диммерного выключателя

Диммерные выключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые параметры:

• Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
• Однополюсный или трехходовой. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
• Легкий тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

2 / 24

Не перепутать горячие и нейтральные провода

Подсоединение черного провода накаливания к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля.

Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

3 / 24

Не обрезайте провода слишком коротко

Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

4 / 24

Убедитесь, что питание отключено

Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или автоматическим выключателем, — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!

5 / 24

Поиск автоматических выключателей

Вместо того, чтобы бежать наверх, позвольте Rolling Stones помочь вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию ​​к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.

6 / 24

Не устанавливайте розетку с тремя разъемами без заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.

Если вы обнаружите трехконтактную розетку в незаземленной коробке, самое простое решение — просто заменить ее двухконтактной розеткой, как показано на рисунке.

7 / 24

Не подключайте GFCI назад

Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

8 / 24

Увеличенные пластины скрывают ошибки

При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.

9 / 24

Поставка Правильная поддержка розеток и выключателей

Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.

10 / 24

Встраиваемые коробки за поверхностью стены

Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение заключается в простой установке металлической или пластиковой удлинительной коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

11 / 24

Используйте инструмент для зачистки проводов без косоглазия

В девяноста процентах случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.

12 / 24

Family Handyman

Оберните провода по часовой стрелке вокруг клеммных винтов

Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.

13 / 24

Аккуратно упакуйте коробки

Вот как сделать провода аккуратными и компактными: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.

14 / 24

Скрутите концы кабеля UF

Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

15 / 24

Снимите оболочку

Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку — другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.

16 / 24

Соедините несколько светильников вместе

Коробка с тремя выключателями достаточно тесная без добавления дополнительных проводных соединителей и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

17 / 24

Установка розетки вверх или вниз

Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.

Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

18 / 24

Используйте инструменты с четырьмя ключами

Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:

• Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
• Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
• Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
• Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.

19 / 24

Использование косичек на розетках

На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.

20 / 24

Интеллектуальным коммутаторам может потребоваться нейтральный провод

Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.

Прежде чем покупать новый выключатель, достаньте из коробки старый — конечно, предварительно убедившись, что питание отключено — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали. Интеллектуальный переключатель Kasa — отличный вариант — мы его опробовали!

21 / 24

Используйте розетку с защитой от несанкционированного доступа

Чтобы снизить риск поражения электрическим током и пожара, Национальный электротехнический кодекс требует определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.

В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.

22 / 24

Не экономьте на выключателях и розетках

Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.

23 / 24

Совместите отрывной язычок с исходным выпускным отверстием

Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны. Или, если верхняя и нижняя розетки дуплексной розетки питаются от двух разных цепей, контакт горячей и, возможно, нейтральной клеммы будет удален. В любом случае, когда вы заменяете старую розетку, проверьте, удалены ли выступы, и если да, отломайте выступы на новой розетке, чтобы они соответствовали друг другу. Возьмите язычок концом плоскогубцев или инструмента для зачистки и покачайте его вверх и вниз, чтобы сломать.

24 / 24

Идентификация проводов с неровностями

Избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они закрыты гипсокартоном после подключения выключателя. Многие электрики используют «код» для маркировки проводов, и вы тоже можете. Вот один пример. Неплотно оберните «путешественники» трехпозиционного переключателя и плотно обмотайте их общим проводом для облегчения идентификации в дальнейшем.

Первоначально опубликовано: 15 ноября 2019 г.

Combo Switch Outlet Схемы проводки

Автор: Dale Cox

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

На этой странице приведены схемы подключения комбинированного переключателя/розетки, известного как комбинированный переключатель. Комбинированный выключатель представляет собой одноклавишное устройство того же размера, что и стандартная дуплексная настенная розетка, с розеткой на одном конце и встроенным выключателем на другом. Подобное устройство удобно, когда вам нужно и то, и другое, но у вас есть только одноместная коробка. Подобно раздельным розеткам, ранее упомянутым на этой странице, в этих устройствах используется съемный разъем между двумя горячими клеммами, чтобы разделить его при необходимости. Когда язычок не поврежден, а устройство подключено к одному горячему проводу источника, комбо можно использовать для включения и выключения света, в то время как розетка будет постоянно горячей. В других случаях язычок можно снять и использовать устройство в разделенной цепи или для управления розеткой половины самого устройства.

Подключение комбинированного выключателя к светильнику

В местах, где защита от замыканий на землю не является проблемой, можно использовать стандартное комбинированное устройство, как показано на этой схеме. См. ниже схему подключения комбинированного переключателя GFCI. В данном случае соединительный выступ между горячими клеммами остается нетронутым. Источник находится на устройстве, а хот подключается напрямую к одному из хот терминалов, не важно к какому. Двухжильный кабель проходит от комбо к светильнику, а выход выключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника сращивается с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральной клемме.

Подключение комбинированного переключателя и розетки в одной коробке

Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как другой выключатель, таймер и т. д., будет подключено таким же образом. Язычок на комбо остается нетронутым, а горячий источник сращен косичкой с горячими клеммами на каждом устройстве в коробке. Нейтраль источника соединяется косичкой с двумя устройствами и с белым проводом, идущим к клемме нейтрали прибора. Выход комбинированного переключателя подключен к черному проводу, идущему к горячей клемме прибора.

Схема подключения раздельной цепи комбинированного переключателя

Это еще один вариант подключения комбинированного устройства, в котором используются два источника электроэнергии. При таком расположении соединительный язычок между горячими клеммами на устройстве отламывается, чтобы разделить их. Выключатель управляет светом, а розетка комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, а оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячее от источника подсоединяется к черному проводу, идущему к комбо и к входной стороне коммутатора. Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу на выключателе и к клемме «горячий» на фонаре на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключены к соответствующим клеммам на гнездовой половине устройства.

Подключение комбинированного выключателя для управления самим собой

Наконец, комбинированный выключатель можно использовать для управления самой встроенной розеткой, что позволяет ей функционировать как коммутируемая розетка. Это удобно, если вы хотите использовать переключатель для управления осветительным прибором или другим устройством, подключенным к комбо. Здесь вкладка между двумя половинками удалена, и горячая цепь подключена к входной стороне переключателя. Выход переключателя направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль цепи подключается к нейтральной стороне розетки розетки.

Схема подключения комбинированного переключателя GFCI

Комбинированный переключатель GFCI можно использовать, когда вам нужно такое устройство на кухне, в ванной или прачечной для защиты от поражения электрическим током.
