Как проверить транзистор мультиметром: инструкции, фото, видео

Транзистор — радиокомпонент различных схем. Электронику сложно представить без такого маленького, но очень важного элемента, который, к сожалению, часто ломается. Проверить его работоспособность легко с помощью всем известного измерительного устройства. Из этой статьи вы узнаете, как проверить транзистор мультиметром, и сможете сделать это своими руками.

Contents

• 1 Первые шаги
• 2 Как проверить мультиметром работоспособность биполярного транзистора
  • 2.1 Подготовка к измерению
  • 2.2 Измерение
• 3 Как проверить мультиметром полевой транзистор
• 4 Как проверить транзистор мультиметром не выпаивая
  • 4.1 Вопрос — ответ

Первые шаги

Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Вбейте её в браузер и найдете техническое описание, в котором содержится информация о типе, цоколевке и т. п. Иное название технической документации от производителя — даташит, поэтому не пугайтесь, если встретите такое слово. И не переживайте, если даташит будет на другом языке, необходимые обозначения вы сможете распознать. В крайнем случае — онлайн-переводчик вам в помощь.

После того, как становится понятно, что за элемент пред вами, необходимо его выпаять. О том, как прозвонить транзистор мультиметром не выпаивая и можно ли это сделать, мы расскажем ниже.

Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается. Мы рассмотрим каждый вариант.

Как проверить мультиметром работоспособность биполярного транзистора

Посмотрим на определение: биполярный транзистор – полупроводниковая деталь, которая состоит из трех чередующихся областей полупроводника с разным типом проводимости (р-п-р или п-р-п) с выводом от каждой области.

То есть у такого транзистора 3 отвода: коллектор, эмиттер, база. На последний подаётся несильный ток, изменяющий сопротивление на участке эмиттер-коллектор. В результате этого процесса меняется протекающий ток. Он “бежит” в едином направлении, определяемом разновидностью перехода.

Есть 2 p-n перехода:

1. Обратная проводимость или n-p-n.
2. Прямая или p-n-p.

Посмотрите видео, как определить транзистор мультиметром:

С проверкой мультиметром транзистора биполярного затруднений нет. Проще всего описать pn как более привычный для электриков диод, за счет чего системы pnp и npn приобретают такой вид:

Подготовка к измерению

Перед началом измерений нужно:

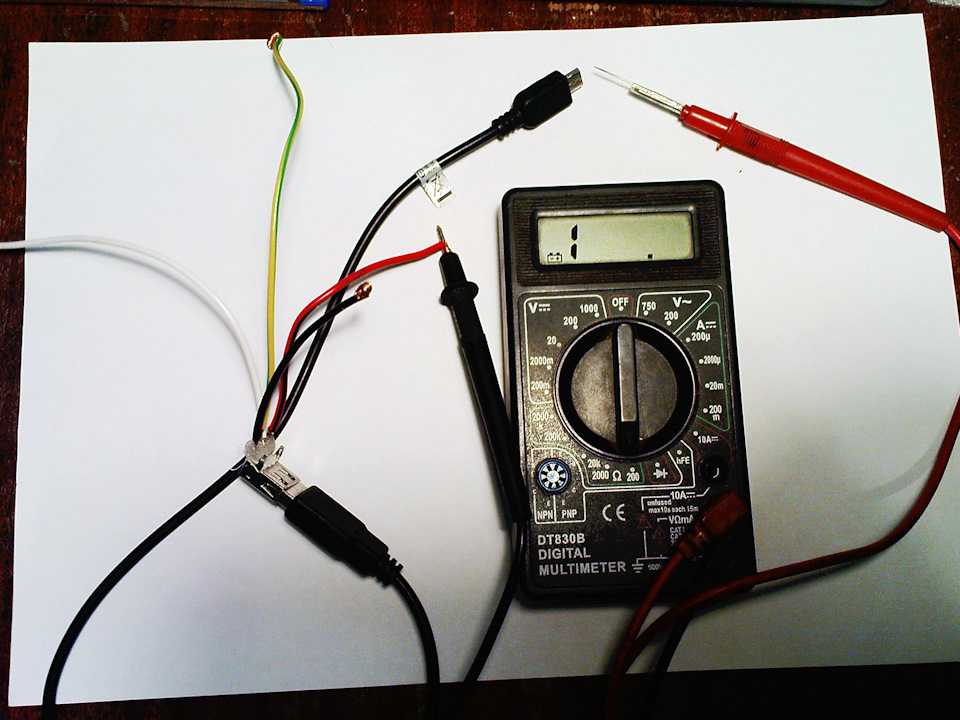

1. Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
2. Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Измерение

Теперь можно начинать проверку. Сначала протестируем проводимость pnp:

1. Наконечник черного провода соединить с выводом «Б», красного с «Э».
2. Посмотреть на экран тестера. Значения от 0,6 до 1,3 кОм указывают на нормальную работоспособность.
3. Так же проверить значения между выводами «Б» и «К». Нормальные значения находятся в тех же пределах.

Если на каком-то из этих этапов или на обоих вы видите минимальное значение, это указывает на пробой.

Как омметром проверить исправность транзистора дальше:

1. Поменять полярность, то есть переставить щупы.
2. Провести повторное тестирование. Если с транзистором всё в порядке, вы увидите сопротивление, которое стремится к минимуму. Если видите 1, это значит, что тестируемая величина выше возможностей элемента, то есть в цепочке обрыв, придётся менять транзистор.

Теперь будем проверять транзистор обратной проводимости. Для этого:

1. Присоединить алый провод к «Б».
2. Протестировать сопротивление другим наконечником. Для этого по очереди прикоснитесь к «К» и «Э». Полученные цифры должны быть на минимуме.
3. Изменить полярность.
4. Провести повторное тестирование. Если вы видите показания 0,6 до 1,3 кОм, всё в порядке.

Вкратце суть проверки транзистора омметром показана на картинке:

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

1. Элементы с управляющим p-n-переходом. Рабочие выводы присоединяются к полупроводниковой пластинке p- или n-типа.
2. С изолированным затвором.

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

Инструкция проверки элемента n-типа:

1. Черным кабелем прикасаемся до «с», красным до «и».
2. Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
3. Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
4. Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
5. Закрываем компонент, то есть присоединяем черный кабель к «з».
6. Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить транзистор цифровым мультиметром?

Имя: Рамиль

Ответ: Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается.



Вопрос: Как правильно проверить транзистор мультиметром не выпаивая?

Имя: Максим

Ответ: Таким способом можно протестировать только биполярные элементы. Но и этого лучше не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным.



Вопрос: Как можно определить полевой транзистор мультиметром?

Имя: Артём

Ответ: Чтобы протестировать полевой транзистор, нужно подключить щупы к нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбрать режим прозвонки и присоединять кабели в определенном порядке.



Вопрос:

Как точнее проверить исправность транзистора мультиметром?

Имя: Никита

Ответ: Многое зависит от вида транзистора. Мультиметром можно протестировать биполярные и полевые транзисторы. В первом случае можно проверять обратную и прямую проводимость. Для тестирования pnp нужно наконечник черного провода соединить сначала с выводом «Б», красного с «Э».



Вопрос: Как проверить транзистор с помощью омметра?

Имя: Камиль

Ответ: Омметр измеряет сопротивление. Вам не обязательно иметь такой прибор, достаточно использовать мультиметр с функцией омметра. Правильное использование заключается в расстановке щупов, выборе режима омметра. Затем нужно правильно соединять провода с транзистором.



Как проверить полевой транзистор мультиметром

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Биполярный транзистор
• 2 Полевой транзистор
• 3 Определение функциональности n-канального полупроводника.
• 4 Составной транзистор
• 5 Однопереходный транзистор
• 6 Проверка элемента без выпаивания его из схемы

При проведении ремонтных работ электронной техники, возникает вопрос проверки функционального состояния тех или иных полупроводниковых элементов. Решение этой проблемы сильно облегчает наличие специализированных приборов, однако, во многих случаях вполне можно обойтись и без них.

Есть ряд способов, как проверить транзистор мультиметром без использования сложных приборов и каких-либо дополнительных электрических схем. Рассматриваются алгоритмы проверки различных типов транзисторов.





Проверка trz (транзистора), равно как и любого другого элемента схемы, начинается с определения его типа. Эту информацию несложно найти в интернете. У опытного мастера всегда есть под рукой ссылки на проверенные ресурсы. Если таковых нет, то, обычно достаточно вбить маркировку компонента в поисковой системе и нужная информация найдется уже на первой странице поисковой выдачи. Наиболее распространенные типы транзисторов: биполярные, полевые, составные, однопереходные. Определив тип элемента, можно начинать его функциональную проверку.

Биполярный транзистор

Наиболее распространенные транзисторы. Используются в основном в схемах усиления или генерации сигнала: в усилителях, генераторах, модуляторах, инверторах и т. д. Бывают двух типов: p-n-p и n-p-n. Не углубляясь в структуру полупроводникового прибора, достаточно будет сказать, что каждый p-n переход представляет собой диод. Строго говоря, это не совсем так, но для проверки работоспособности такое представление вполне допустимо. Таким образом, последовательность p-n-p представима в виде двух диодов, соединенных катодами, а n-p-n – двух диодов, соединенных анодами. Чтобы проверить, работоспособность такого элемента, нужно мультиметром замерить сопротивление переходов.

Определение работоспособности p-n-p полупроводника:

• Берется мультиметр. Черный провод (обозначим его как Ч) помещается в гнездо COM (минус).
• Красный (К) – в гнездо VΩmA (плюс).
• Тестер выставляется на замер электрического сопротивления. Предельное значение выбирается 2 кОм. Это означает, что мультиметр может корректно измерять сопротивление от 0 до 2000 Ом. При превышении данного порога, на экране прибора загорится «1».

• Для замера прямых сопротивлений Ч закрепляется на базе элемента.
• Чтобы замерить величину сопротивления эмиттерного перехода, К помещается на эмиттер.
• Измеренное значение должно быть от 500 до 1200 Ом. Аналогично и для коллектора.
• Для измерения обратных сопротивлений на базе элемента закрепляется К. Ч поочередно помещается на коллектор и эмиттер. Полученные значения должны превышать установленный порог в 2кОм. Об этом, в обоих случаях, будет свидетельствовать цифра «1» на экране тестера.
• Для n-p-n полупроводника применяется та же самая методика. За исключение того, что в п.1 Ч и К помещаются в противоположные гнезда. Тем самым меняется полярность щупов тестера.

Если изначально нет информации относительно расположения базы, коллектора, эмиттера, это нетрудно определить. Измерительный прибор устанавливается в состояние п. 1 и п. 2 вышеприведенной схемы. К (плюс) помещается на правый вывод полупроводника. Ч (минус) поочередно замыкается на средний и левый выводы. Если в обоих случаях тестер покажет «1», то данный контакт и есть база. В противном случае аналогичным образом тестируем оставшиеся контакты.

Остается найти эмиттер и коллектор. Для этого необходимо просто замерить сопротивление коллекторных и эмиттерных переходов. Ч помещается на базу. К поочередно замыкается на оставшиеся выводы. Полученные значения должны лежать в диапазоне от 500–1200 Ом. При этом большее значение будет относиться к коллекторному переходу, а меньшее, соответственно к эмиттерному.

Полевой транзистор

Обладает значительно меньшим энергопотреблением по сравнению с биполярным. Основная область применения – это приборы, работающие в ждущем или следящем режимах. Импортные элементы обычно имеют маркировку, упрощающую идентификацию выводов: G-затвор, S-исток, D-сток. Полевой транзистор или, как его еще называют, мосфет, бывает n-канальный и p-канальный. Алгоритмы проверки работоспособности полупроводников обоих типов похожи.

Определение функциональности n-канального полупроводника.

Поскольку у таких компонентов между стоком и истоком часто встраивается диод, то, для проверки функциональности, на измерительном устройстве устанавливается в режим проверки диодов. Ч идет на минус тестера, а К – на плюс.

• К помещается на исток элемента, а Ч – на сток. Напряжение должно быть от 500 до 700 мВ.
• К – на сток, а Ч – на исток. Значение в этом случае должны выходить за пределы измерений мультиметра. Об этом свидетельствует цифра «1» на экране прибора.
• Ч – на истоке. Касание К затвора открывает транзистор. Ч остается на истоке, а К соединяется со стоком. Замеренное напряжение должно лежать в диапазоне от 0 до 800 мВ и не зависеть от смены полярности проводов тестера.
• Замыкание К на исток, а Ч – на затвор проводит к закрытию прибора и переводу его в изначальное состояние.

Для определение работоспособности p-канального полупроводника Ч подключается к плюсу мультиметра, а К – к минусу. Дальнейшая последовательность действий аналогична методике проверки элемента n-канального типа.

Составной транзистор

Также известен как пара Дарлингтона. Является каскадом из двух и более биполярных транзисторов. Тестирование таких элементов одним лишь мультиметром, без сборки дополнительных схем, не представляется возможным. Вопрос монтажа подобных вспомогательных схем выходит за рамки данной статьи.

Однопереходный транзистор

В основном используются во всевозможных реле и пороговых устройствах. У элементов данного типа присутствует только один p-n переход. Для проверки его работоспособности мультиметром замеряется сопротивление между ножками «Б1» и «Б2». Если полученная величина незначительна, то компонент неисправен.

Проверка элемента без выпаивания его из схемы

Часто возникает вопрос, как проверить smd транзистор мультиметром. SMD – это аббревиатура от английского Surface Mounted Device (устройство, монтируемое на поверхность). Такие полупроводники не вставляются в отверстия плат. Их просто напаивают сверху на контактные дорожки. В современных платах плотность таких дорожек невероятно велика. Более того, часто они располагаются в несколько слоев. Поэтому если какая-то из дорожек располагается в середине такого «пирога», то ее может быть просто не видно.

Становится понятно, что поскольку демонтаж и обратный монтаж smd компонентов на контактные дорожки печатных плат зачастую сопряжен со значительными сложностями, то лучше всего было бы осуществить проверку функциональности элемента, не выпаивая его. К сожалению, такое подход возможен только для биполярных транзисторов. Однако даже при положительных итогах проверки нельзя быть полностью уверенным в результате. В большинстве же случаев только лишь демонтаж элемента с печатной планы позволяет гарантированно проверить его работоспособность.
