Как проверить обмотку стартера: диагностировать замыкание обмотки
Как проверить обмотку стартера
Пусковое устройство под названием стартер является одним из принципиальных узлов машины. Если пускатель перестаёт нормально функционировать, проблема отражается на запуске двигателя. Из этой статьи вы узнаете, как проверить обмотку стартера и другие элементы, а также – что следует предпринять.
Основные признаки неисправности пускателя
Содержание
- 1 Основные признаки неисправности пускателя
- 2 Тестирование обмотки
Эксперты пишут, что главные предпосылки для поломки пускового устройства находятся в АК, втягивающем реле и в обмотке. Последняя просто оплавляется, что приводит к замыканию.
| Как проявляется проблема | Причина неисправности | Метод устранения |
|---|---|---|
| При включении стартера якорь не вращается, тяговое реле не срабатывает | Неисправна или полностью разряжена аккумуляторная батарея | Зарядите батарею или замените |
| Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники | Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином | |
| Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв | Замените тяговое реле | |
| Обрыв в цепи питания тягового реле стартера | Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания | |
| Не замыкаются контакты «30» и «50» выключателя зажигания | Замените контактную часть выключателя зажигания | |
| Заедание якоря тягового реле | Снимите реле, проверьте легкость перемещения якоря | |
| При включении стартера якорь не вращается, или вращается слишком медленно, тяговое реле срабатывает | ||
| Неисправна или разряжена аккумуляторная батарея | Зарядите батарею или замените | |
| Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники | Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином | |
| Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом или с выводом «минус» аккумуляторной батареи | Подтяните крепления наконечников провода | |
| Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах | Зачистите контактные болты, затяните гайки крепления проводов | |
| Подгорание коллектора, зависание щеток или их износ | Зачистите коллектор, замените щетки | |
| Обрыв или замыкание в обмотках статора или якоря | Замените статор или якорь | |

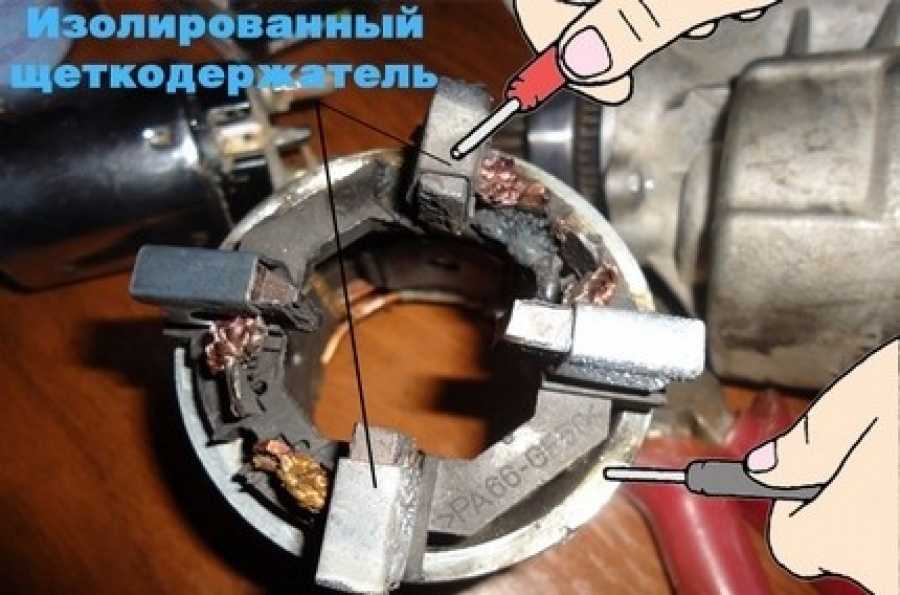

| Замыкание щеткодержателя «положительной» щетки на массу | Устраните замыкание или замените крышку со стороны коллектора | |
| При включении стартера тяговое реле многократно срабатывает и отключается | ||
| Причина неисправности | Метод устранения | |
| Разряжена аккумуляторная батарея | Зарядите батарею | |
| Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов | Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера | |
| Обрыв или замыкание в удерживающей обмотке тягового реле | Замените тяговое реле |
Тестирование обмотки
Рекомендуется тестировать стартерную обмотку специальным прибором – дефетоскопом.
Если его нет, то подойдёт лампочка на 220 В.
Чем грозит замыкание обмотки

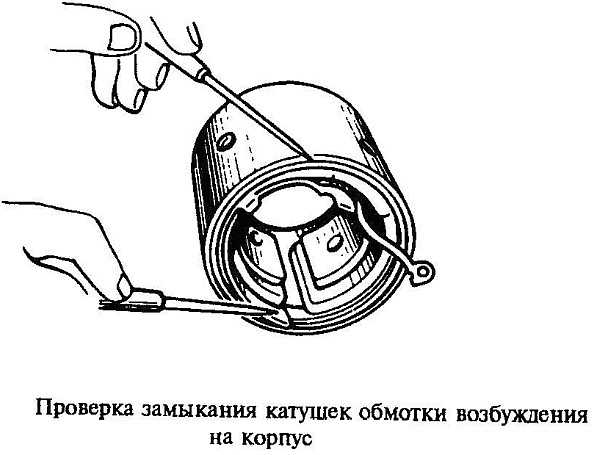

Принцип тестирования обмотки ничем не отличается от обычных проверок электрических элементов. Если в качестве прибора для измерения выбрана лампочка, то её следует подключить последовательно между корпусом пускового устройства и обмоткой. Иными словами, один вывод измерителя фиксируется на корпус, а другой – к выводу обмотки.
Тот вывод индикатора, который подключается к обмотке, нужно последовательно подключить сначала к одному, а затем – к другому выводу обмотки. Индикатор загораться не должен, иначе это будет свидетельствовать о наличии пробоя.

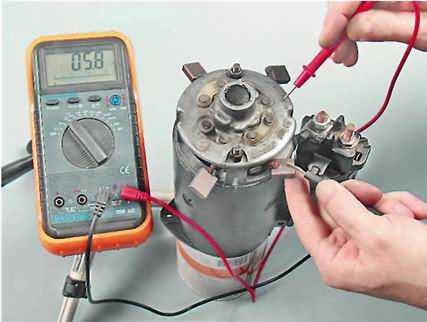

Проверить состояние обмотки пускового устройства можно также с помощью мультиметра. Прибором надо измерить сопротивление обмотки – должно быть в пределах 10 кОм. Мультиметр часто используется для проверки обмотки. Только нужно выставить прибор в режим мегомметра или прозвонки.
Как известно, в пусковом устройстве две обмотки – статорная и роторная.

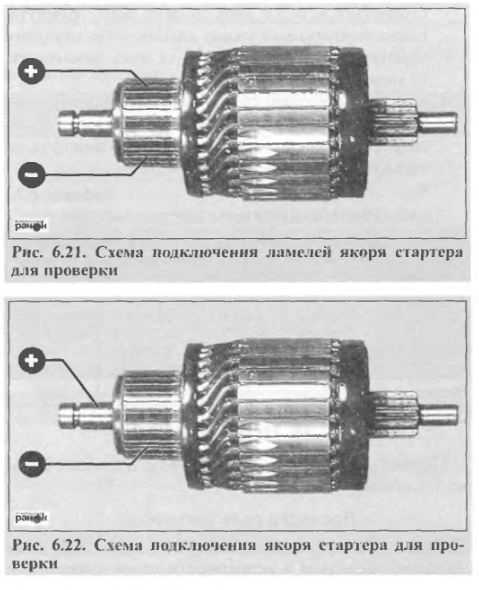

Выше было описано, как проверять обмотку на статоре. Что касается тестирования роторной обмотки, то проводится это так: контрольная лампа включается в электрозетку 220 В одним концом, а другим выводом – прикладывается к коллекторной пластинке. Также последовательно нужно приложить вывод контрольной лампы на сердечник. В случае загорания индикатора, перемотка обмотки неизбежна. Вероятнее также, потребуется полная замена ротора.
Таким образом, диагностика неисправностей обеих обмоток проводится с помощью различных приборов, которые при тестировании дают возможность определить замыкания и разрывы. Важно перед проверкой убрать все дефекты внешнего характера, зачищая поверхности мелкой шкуркой. Можно для зачистки использовать также болгарку, но аккуратно.
Подробная схема стартера
В процессе тестирования обмоток пускового устройства важно проверить также якорь стартера, на который нужно подать ток 12 В с АКБ напрямую, в обход реле. Можно считать, что с якорем устройства всё в порядке, если он начнёт крутить после такой подачи напряжения.
Напротив, если пускатель никак не отреагирует на подачу напряжения, значит, проблема с якорем или щётками. Разборка пускового устройства поможет определить неисправность конкретно.
Как правило, основные сложности с якорем связаны бывают с пробоем обмотки на корпус (можно определить проверкой сопротивления — омметром), распайкой выводов коллектора (бывает видно при внешнем осмотре) и межвитковым замыканием.
Представляем видео о том, как проверить якорь стартера
О замыкании обмотки можно судить и по внешним признакам. Например, если просматриваются выгоревшие ламели, стружка и другие частички внутри обмотки, однозначно это свидетельствует о замыкании.
Как проверить стартер на работоспособность в домашних условиях
Проблемы с пуском двигателя могут возникнуть неожиданно даже на новом автомобиле. Поскольку подобная ситуация практически всегда является следствием незначительных неполадок в системе запуска, а не серьезными нарушениями в работе силового агрегата, поэтому, необходимо знать, как проверить стартер.
Эта процедура не составит особой сложности, для ее проведения не потребуется никаких сложных инструментов и дополнительных устройств (кроме проверки детали на специальном стенде). Единственное, что не помешает, это помощь друга.
Как проверить исправность стартера без снятия его с автомобиля
Перед выполнением этой процедуры необходимо определить местонахождение элемента в подкапотном пространстве, и обеспечить доступ к нему. Также стоит обязательно проверить заряд аккумулятора, поскольку причиной, по которой невозможно запустить силовой агрегат зачастую является именно он. Если же батарея автомобиля заряжена и функционирует нормально, нужно проверить стартер мультиметром. Этот прибор является универсальным и позволяет измерять напряжение в электрической сети любого транспортного средства. Приобрести это устройство не составит особого труда, к тому же его стоимость вполне приемлема.
Итак, рассмотрим вариант, как проверить работоспособность стартера при помощи тестера.
На стартере автомобиля находится болт, к которому от источника питания подходит провод. Именно на него необходимо подцепить плюсовой «крокодильчик» вольтметра, а минусовой провод – накинуть в любом удобном месте на массу, после чего попросить помощника запустить силовой агрегат. Исправный элемент должен издавать характерные щелчки, а на индикаторе вольтметра отображаться напряжение величиной в 12 В. В случае его отсутствия либо явного снижения, деталь нуждается в ремонте.
Существует и самый простой способ проверки работоспособности стартера, для которого потребуется лишь мощная отвертка с хорошо изолированной ручкой. Суть его заключается в том, что отверткой закорачивается минусовая клемма пускателя, с которой предварительно снимается провод, идущий от замка зажигания, с положительной клеммой втягивающего реле. Такая манипуляция позволит обеспечить подачу электрического тока напрямую к втягивающему реле стартера, и запустить его мотор. Завестись двигатель автомобиля должен лишь при наличии неисправности во втягивающем реле или замке зажигания.
Проверяем обмотку, щетки и бендикс
Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля. Свидетельством износа щеток является загорание лампочки. Аналогично проверяется обмотка. Идущие от патрона лампочки контактные провода соединяются с выводом обмотки и корпусом стартера.
Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

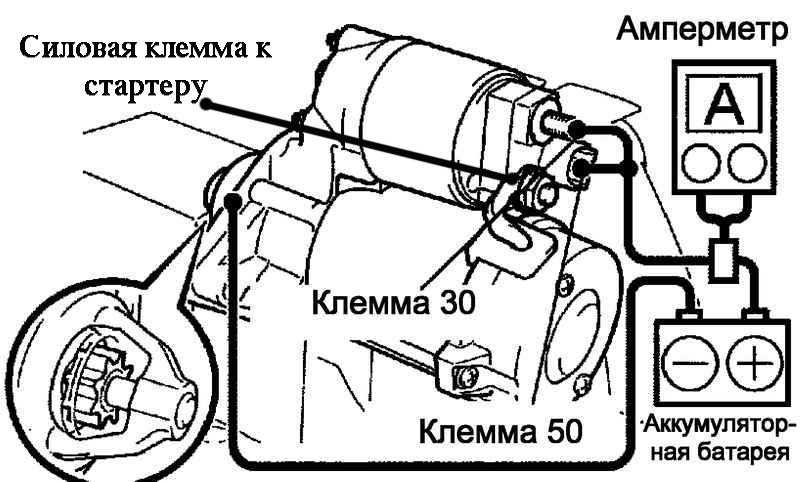

Как проверить стартер от аккумулятора?
Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.
Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.
Проверка якоря стартера
Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:
- замыкание витков его обмотки;
- пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
- нарушение целостности коллекторных выводов (распайка).

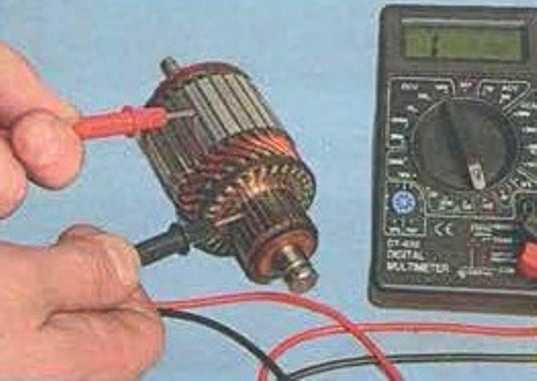

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.
Как еще можно проверить снятый стартер?
Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде.
Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.
Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.
Почему стартер потребляет больше пускового тока, нежели ему необходимо?
Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В.
Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?
Причины, по которым стартер берет больше пускового тока:
- Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса. Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
- Недостаточное количество смазки на внутреннем редукторе.
Что в итоге
Ознакомившись со всеми вышеперечисленными способами проверки стартера можно сделать следующий вывод: в случае выхода из строя нескольких элементов стартера либо его втягивающего реле, поможет только установка новой детали на автомобиль. Если же попытаться отремонтировать эти узлы, со временем все равно проявится некорректная работа стартера, помимо этого, возможно, что большинство деталей не будут подходить по размерам.
Это значительно затрудняет ремонтные мероприятия.
К тому же большинство специалистов рекомендует приобретать новые элементы устройства запуска силового агрегата взамен износившихся старых, а не пытаться их отремонтировать. Также, чтобы не стать заложником непредвиденной ситуации, когда стартер не может запустить силовой агрегат, лучше не приобретать бюджетные модели комплектующих. Из всех способов проверки стартера каждый автовладелец выбирает для себя наиболее предпочтительный.
Как проверить стартер мультиметром?
Вы когда-нибудь ломали голову над тем, как проверить состояние стартера с помощью мультиметра? Если да, то этот пост в блоге для вас! В этом посте мы шаг за шагом рассмотрим процесс проверки стартера с помощью мультиметра. Мы также дадим несколько советов по устранению неполадок стартеров, которые могут работать неправильно. Итак, если вы готовы узнать больше о том, как проверить стартер с помощью мультиметра, читайте дальше!
Что такое мультиметр?
Вам нужно измерить несколько электрических величин, таких как сила тока, напряжение, сопротивление или емкость? Тогда мультиметр (также известный как мультитестер) — это устройство для вас! Этот универсальный инструмент может легко и быстро оценить любое из этих значений с помощью всего одного устройства.
Измеритель также может использоваться для измерения других величин, таких как температура, частота и непрерывность.
Мультиметры выпускаются как в цифровом, так и в аналоговом исполнении, и они широко используются в различных областях, от ремонта домашней проводки до устранения неполадок промышленной электроники. [1]
Как проверить соленоид стартера с помощью мультиметра
- Шаг 1: Найдите соленоид стартера. Обычно он находится рядом со стартером на блоке цилиндров.
- Шаг 2: Подсоедините положительный и отрицательный выводы мультиметра к соответствующим клеммам на соленоиде. Как правило, они отмечены знаком «+» и «-» соответственно. Убедитесь, что ваш измеритель настроен на измерение в Омах (Ом) или показания сопротивления.
- Шаг 3: Поверните ключ зажигания в положение пуска, удерживая нажатой педаль тормоза. Это активирует электромагнетизм соленоида стартера, который должен втягивать свой плунжер внутрь, когда через него проходит ток от источника питания батареи.
Показания счетчика должны измениться с бесконечности (электричество не течет) на низкое сопротивление, когда поршень закрывается. - Шаг 4: Если показания счетчика не меняются, то неисправен соленоид стартера. В таких случаях его следует заменить новым.
- Шаг 5: Убедившись, что соленоид стартера работает нормально, отсоедините провода мультиметра и верните ключ зажигания в положение «выключено» перед дальнейшими проверками или ремонтом. Это гарантирует, что электрический ток не будет поступать на другие компоненты системы запуска автомобиля.
Показания счетчика должны измениться с бесконечности (электричество не течет) на низкое сопротивление, когда поршень закрывается.Эти шаги демонстрируют, как проверить соленоид стартера с помощью мультиметра, чтобы устранить любые потенциальные проблемы с системой запуска вашего автомобиля. Обладая этими знаниями, вы сможете легко определить любые проблемы, которые могут мешать правильному запуску вашего автомобиля.
Примечание: Если вы не знаете, как пользоваться мультиметром, проконсультируйтесь с опытным механиком или обратитесь к руководству пользователя, прежде чем пытаться выполнить эти шаги.
Это обеспечит безопасное и точное проведение всех тестов. Кроме того, если обнаружено, что соленоид стартера неисправен, всегда заменяйте его соленоидом того же производителя и модели для повышения производительности. Это важно, так как несоответствующая деталь может привести к дальнейшему повреждению в долгосрочной перспективе. [2]
Стендовые испытания стартера с электромагнитным клапаном
Чтобы проверить стартер с помощью мультиметра, сначала нужно подключить щупы мультиметра к соленоиду. Два контакта на соленоиде обозначены буквами «S» и «B». Подсоедините один провод вашего мультиметра к B (аккумулятор), а другой провод к S (стартер). Включите настройку мультиметра на Ом. Если вы получаете показание, указывающее на непрерывность между B и S, значит, ваш стартер работает нормально.
Затем отсоедините кабели аккумулятора от обоих концов соленоида стартера. Соедините их снова на одной стороне (плюс или минус). Подсоедините провода вашего измерителя к обеим клеммам кабеля аккумулятора, если между ними все еще есть непрерывность, значит, ваш соленоид работает правильно.
Наконец, если вы хотите проверить работу стартера, подсоедините один измерительный провод к клемме аккумуляторной батареи стартера, а другой провод к заземлению на блоке двигателя или к другому надежному источнику заземления. Если цепь есть, значит стартер работает нормально. Тем не менее, обязательно отсоедините все провода при проверке стартера, поскольку оставление их подключенными может привести к его повреждению.
Стендовые испытания стартера без соленоида
Если ваш стартер не подключен к соленоиду, вам необходимо провести его стендовые испытания. Для этого убедитесь, что стартер правильно заземлен, а затем подключите мультиметр к его клеммам. Настройте мультиметр на измерение напряжения и поверните ключ в замке зажигания достаточно далеко, чтобы стартер включился. Напряжение должно составлять 12 В или замыкаться при такой проверке. Если нет, проверьте соединения, так как где-то на линии может быть проблема с заземлением или проводкой.
Вы также можете запустить тесты непрерывности для определенных компонентов, чтобы найти потенциальные проблемы в отдельных частях системы. Перед выполнением этих тестов убедитесь, что все кабели надежно закреплены и не имеют следов коррозии. Сделав это, снимите показания с каждой точки и сравните их со спецификациями производителя. Если какое-либо из показаний не совпадает, это может указывать на неисправную деталь и ее следует заменить.
Наконец, если все в порядке, снова поверните ключ и прислушайтесь к незнакомым звукам, исходящим от стартера. Если он издает странный звук, это может означать, что он нуждается в обслуживании или ремонте. В таких случаях часто рекомендуется обратиться к профессионалу, поскольку он может более точно диагностировать проблему и выполнить правильный ремонт, не причиняя дополнительного ущерба. [3]
Причины отказа стартера
Существует несколько различных причин отказа стартера.
Обычно проблема может быть вызвана неисправной батареей или плохим соединением между батареей и другими компонентами. В некоторых случаях сам стартер может выйти из строя из-за возраста или износа. Коррозия также может привести к проблемам со стартером, равно как и изношенные щетки или арматура внутри самого агрегата. Наконец, низкий уровень моторного масла может привести к чрезмерному нагреву стартера, что со временем приведет к ухудшению его работы.
Проверка стартера с помощью мультиметра — это простой способ выявить потенциальные проблемы до того, как они станут серьезными проблемами для электрической системы вашего автомобиля.
Важно обратить внимание на любые признаки того, что ваш стартер может выйти из строя, пока не стало слишком поздно, так как это может быть дорогостоящим ремонтом, если его не проверить. Обязательно регулярно проводите техническое обслуживание вашего автомобиля, чтобы убедиться, что все его компоненты работают правильно и в актуальном состоянии.
Это поможет вам избежать серьезных проблем в будущем и обеспечить бесперебойную работу вашего автомобиля!
На что следует обратить внимание перед выполнением теста на падение напряжения
Прежде чем приступить к тесту на падение напряжения, убедитесь, что соблюдены следующие пункты:
- Убедитесь, что ваш мультиметр настроен на правильное значение напряжения постоянного тока (обычно 20 В). Также убедитесь, что у вас есть хорошие чистые кабели аккумулятора и предохранители, прежде чем продолжить.
- При тестировании убедитесь, что все электрические соединения надежно затянуты. Ослабленные провода могут привести к ошибочным показаниям и неточным результатам.
- При проверке стартера с помощью мультиметра важно использовать изолированные плоскогубцы или перчатки при подключении щупов измерителя, так как может возникнуть риск поражения электрическим током из-за оголенных металлических частей или проводов на стартере.
- После правильного соединения двух датчиков поверните ключ в замке зажигания, чтобы включить стартер.
- Не спускайте глаз с мультиметра и записывайте любое падение напряжения при включении стартера.
- Важно не оставлять щупы подключенными слишком долго, так как это может привести к повреждению автомобильного аккумулятора и стартера.
- Если падение напряжения не обнаружено, это может быть признаком неисправности стартера или плохого электрического контакта между компонентами цепи. В этих случаях может потребоваться замена или ремонт частей цепи перед проведением дальнейших испытаний.
Соблюдение этих простых правил поможет обеспечить точное выполнение и поддержку испытаний на падение напряжения, чтобы найти любые возможные неисправности и быстро их устранить. [4]
Проверка падения напряжения на уровне земли стартера
После того, как аккумулятор и стартер подключены к мультиметру, необходимо проверить падение напряжения на уровне земли стартера. Этот шаг обеспечивает отсутствие утечки тока из стартера, когда он находится в рабочем режиме.
Для этого сначала подключите красный провод мультиметра к одной стороне клеммы заземления стартера, а затем коснитесь черным проводом других сторон клемм по обеим сторонам клеммы заземления.
Если есть какая-либо утечка напряжения, это будет обозначено миганием светодиодного индикатора или индикатором, отображающим некоторые показания на ЖК-дисплее. Если показания не отображаются, значит, с вашим стартером все в порядке.
Наконец, завершите проверку, подключив резервные провода и установив стартер на место. Важно проверить все соединения, прежде чем окончательно собрать все вместе.
Как стать электриком в Техасе?
Проверка падения напряжения на плюсовой стороне стартера
Чтобы проверить падение напряжения стартера, начните с подключения одного конца мультиметра к положительной клемме аккумуляторной батареи. Затем подключите другой конец мультиметра к хорошей точке заземления на вашем автомобиле, например, к неокрашенной металлической поверхности или к отрицательной клемме другого аккумулятора.
Настройте мультиметр на показания напряжения постоянного тока и поверните ключ в замке зажигания, наблюдая за падением напряжения. Допустимый диапазон не должен превышать 0,3 вольта. Если на этом все, то вы знаете, что есть проблема со стартером.
Дополнительная проверка
Если на вашем стартере нет видимых признаков износа или повреждения, и вы проверили падение напряжения, но по-прежнему подозреваете проблему, может потребоваться дополнительная проверка. Это включает в себя проверку соленоида стартера и проверку целостности заземления. Оба этих теста следует выполнять с помощью мультиметра, настроенного на измерение сопротивления между двумя точками.
Процедура проверки падения напряжения с помощью мультиметра
- Подсоедините мультиметр к положительной и отрицательной клеммам стартера. Установите мультиметр на самое низкое значение напряжения постоянного тока.
- Попросите кого-нибудь выключить и снова включить ключ зажигания, пока вы измеряете падение напряжения между клеммами стартера. Напряжение не должно падать более чем на один вольт от исходного значения после включения. Если это так, это указывает на проблему либо с аккумулятором, либо со стартером.
- Выключите зажигание и проверьте на наличие коррозии или повреждений клеммную колодку, а также соединительные кабели, соединяющие их вместе. Коррозия или другие признаки повреждения могут вызвать сопротивление, что может привести к неточным результатам ваших тестовых измерений.
- При отсутствии признаков повреждения отсоедините счетчик от клемм стартера и снова подключите его к клемме заземления двигателя, а также к положительному кабелю аккумулятора.
- Попросите кого-нибудь снова включить зажигание, пока вы измеряете падение напряжения между этими двумя точками. На этот раз, если напряжение падает более чем на один вольт, это указывает на проблему либо с аккумулятором, либо со стартером.
- После того, как вы закончите тестирование для обоих условий, отключите все питание автомобиля, прежде чем делать это, должным образом отсоединив все провода, подключенные к мультиметру. Если вы видите, что ваши показания возвращаются отрицательными в любом из этих тестов, может потребоваться дальнейшее расследование, чтобы определить причину этой проблемы, например, провести тест на сжатие или проверить изношенные компоненты.
- Если при проверке все в порядке и нет признаков коррозии или повреждений, ваш стартер должен быть в хорошем рабочем состоянии, и вы можете перейти к устранению других потенциальных проблем с автомобилем.
Напряжение не должно падать более чем на один вольт от исходного значения после включения. Если это так, это указывает на проблему либо с аккумулятором, либо со стартером.
Если вы видите, что ваши показания возвращаются отрицательными в любом из этих тестов, может потребоваться дальнейшее расследование, чтобы определить причину этой проблемы, например, провести тест на сжатие или проверить изношенные компоненты.Тест на падение напряжения — отличный способ быстро диагностировать любые потенциальные проблемы с вашим стартером, а также проверить его общее состояние. И не забывайте всегда принимать надлежащие меры предосторожности при выполнении электрических работ и испытаний! [5]
Дополнительные советы по поиску и устранению неисправностей стартеров с помощью мультиметра
- Сначала проверьте аккумулятор: Еще до подключения мультиметра убедитесь, что аккумулятор заряжен и работает нормально. Если это не так, возможно, стартеру не хватает мощности для работы.
- Определите, какую цепь вы проверяете: Чтобы точно определить неисправность вашего стартера с помощью мультиметра, определите, какую цепь вам нужно проверить, чтобы получить доступ к какой части электрической системы вашего автомобиля вы будете работать (например, двигатель/стартер/ зажигание).
- Правильно установите циферблат: Ваш мультиметр должен иметь несколько настроек, специфичных для проверки постоянного напряжения или сопротивления, которые необходимо установить перед их использованием. Убедитесь, что вы выбрали правильную настройку для типа выполняемого теста.
- Обратите внимание на свои показания: Когда вы снимаете показания во время тестирования, отмечайте любые ненормальные результаты, которые могут указывать на короткое замыкание, обрыв цепи, обрыв провода или другую проблему.
- Убедитесь, что все соединения безопасны: При подключении мультиметра к обеим клеммам и клемме аккумулятора стартера убедитесь, что соединение хорошее, иначе ваши показания могут быть неточными. Прежде чем снимать какие-либо показания, убедитесь, что все соединения чистые и затянуты.
- Уберите за собой: После завершения проверки отсоедините все в обратном порядке и убедитесь, что все соединения затянуты и герметизированы должным образом, чтобы предотвратить накопление коррозии с течением времени. Любые используемые инструменты также должны быть очищены и храниться надлежащим образом.
Если это не так, возможно, стартеру не хватает мощности для работы.
Прежде чем снимать какие-либо показания, убедитесь, что все соединения чистые и затянуты.Следуя этим советам, вы сможете обеспечить точные показания и эффективное устранение неполадок при использовании мультиметра для проверки стартера. Однако, если проблема по-прежнему не выявлена или не может быть устранена самостоятельно, лучше всего обратиться к профессиональному механику для дальнейшего осмотра. Это предотвратит любые потенциальные риски и обезопасит вас при выполнении таких задач.
Часто задаваемые вопросы
Как лучше всего проверить стартер?
Лучше всего проверить стартер с помощью мультиметра. Это устройство позволяет измерять сопротивление, ток и напряжение для устранения неполадок электрических компонентов.
Перед проверкой стартера убедитесь, что аккумулятор полностью заряжен, а все соединения чистые и надежные. После правильного подключения мультиметра следуйте инструкциям производителя по тестированию с использованием соответствующих настроек для получения точных результатов.
Какие признаки неисправности стартера?
Когда стартер выходит из строя, это может вызвать несколько различных симптомов, таких как низкая скорость запуска при попытке запустить двигатель или полное отсутствие мощности при повороте ключа. Также могут присутствовать странные шумы, такие как скрежет или щелчки, которые часто указывают на неисправность внутренних компонентов самого стартера. Наконец, если из области аккумулятора исходит запах гари, это может указывать на проблемы с электричеством.
Что делать, если стартер неисправен?
Если ваш стартер неисправен, важно, чтобы его проверил квалифицированный механик. Они смогут определить основную причину проблемы и обеспечить необходимый ремонт или замену.
Если вы решили заменить стартер самостоятельно, обязательно соблюдайте все меры предосторожности и используйте для работы подходящие инструменты. Кроме того, обратитесь к руководству по обслуживанию вашего автомобиля для получения инструкций, относящихся к вашей марке и модели.
Что должен прочитать начинающий на мультиметре?
Показания пускателя будут различаться в зависимости от используемых настроек мультиметра и типа пускателя. Например, стандартная 12-вольтовая батарея должна измерять на мультиметре 12 вольт при подключении к положительной клемме стартера. Точно так же следует проверить показания сопротивления различных компонентов стартера, чтобы убедиться в правильности его работы.
Существуют ли какие-либо меры предосторожности, которые я должен соблюдать при проверке стартера?
Да, важно соблюдать определенные меры предосторожности при работе с электрическими компонентами. Перед началом тестирования убедитесь, что все соединения надежно закреплены, и отсоедините отрицательный кабель от аккумулятора во время тестирования, чтобы избежать ударов током или короткого замыкания.
Кроме того, держитесь подальше от движущихся лопастей вентилятора или других вращающихся частей, поскольку они могут привести к серьезной травме или повреждению оборудования. Наконец, при работе с электричеством всегда надевайте защитное снаряжение, такое как перчатки, защитные очки и одежду. Это поможет обеспечить вашу безопасность и правильное функционирование электрической системы вашего автомобиля.
Сколько Ом должно быть у стартера?
Количество Ом, которое должен иметь стартер, зависит от его конкретной марки и модели.
Вообще говоря, стартеры должны измерять в пределах 1-2 Ом при тестировании с помощью мультиметра.
Чтобы получить более точные показания, обратитесь к руководству по обслуживанию вашего автомобиля или обратитесь за помощью к квалифицированному специалисту.
Какое нормальное падение напряжения на пускателе?
Нормальное падение напряжения на стартере обычно составляет 0,2–0,5 В. Это показание можно получить, подключив мультиметр как к положительной, так и к отрицательной клемме стартера, убедившись, что все соединения надежно закреплены перед проверкой.
Если у вас есть какие-либо сомнения относительно ваших результатов, обязательно обратитесь к руководству по обслуживанию вашего автомобиля или обратитесь к квалифицированному механику за дополнительной помощью.
Полезное видео: Как проверить стартер и соленоид – Поиск и устранение неисправностей стартера
Заключение
Проверка стартера мультиметром – простой процесс, не требующий специальных навыков и инструментов. Все, что вам нужно, это мультиметр, некоторые базовые знания о том, как его считывать, и несколько мер предосторожности. Следуя этим шагам, любой может быстро и точно определить, правильно ли работает стартер на его автомобиле. Это гарантирует, что автомобили будут работать безопасно, надежно и эффективно. Это также предотвращает дорогостоящий ремонт из-за неисправности компонентов, которые не должны быть неисправны. Правильный уход за автомобилем с использованием таких инструментов продлит срок его службы и поможет сохранить его в отличной форме на долгие годы!
При работе с электрическими соединениями всегда следует соблюдать осторожность, так как существует опасность поражения электрическим током.
Если вы совсем не уверены в том, что делаете, обратитесь к профессиональному технику или механику, чтобы помочь вам диагностировать и устранить любые проблемы со стартером вашего автомобиля.
