Как проверить ТЭН стиральной машины тестером и без него
Когда ТЭН ломается, лучшее, что может случиться, – стирка будет идти в холодной воде, а худшее – машина может начать бить током. Самое опасное – возникнет короткое замыкание, что чревато возгоранием. Как определить исправность ТЭНа, чтобы предотвратить поломку?
Проверка без прибора
Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.
Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.
Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:
- Как с помощью тестера проверить сопротивление ТЭНа.
- Как быстро и просто проверить пробой на корпус стиральной машины.
- Как самостоятельно проверить ТЭН стиральной машины без прибора.
Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:
- Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6.
В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды». - Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
- Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.
Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.
Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:
- Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке.
Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты. - Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
- Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
- Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).
Как найти деталь
В разных марках стиральных машин ТЭН расположен по-разному – в Индезит и Аристон он сзади , а в Бош и Сименс удобнее добраться спереди. Если у вас есть схема подключения ТЭНа стиральной машины, действовать будет проще.
Но если отталкиваться не от чего, то отыщите его расположение самостоятельно:
- Осмотрите заднюю панель. Если задняя крышка СМ довольно крупная, то с большой вероятностью ТЭН находится за ней.
- Положите стиралку на бок и загляните в нее со стороны дна, чтобы обнаружить нагреватель.
- Простой и эффективный способ: снимите заднюю крышку. Если даже за ней вы не найдете ТЭН, то поставить панель на место не составит труда.
Внимание! Также можно вооружиться фонариком и просветить барабан изнутри, но нужны терпение и хорошее зрение, чтобы понять точное месторасположение нагревателя.
Если ТЭН найден, самое время разобраться в том, как проверить нагревательный элемент тестером. Перед тем как прозвонить ТЭН, не обязательно извлекать его.
Расчет показателей
Перед тем как проверить ТЕН, нужно предельно четко знать, как его прозвонить и какие данные считать верными.
Чтобы рассчитать сопротивление, нужно опираться на:
- U – напряжение, которое подается на ТЭН. В наших бытовых электросетях оно, как правило, равно 220V.
- P – мощность водонагревателя. Узнать этот параметр можно, обратившись к мануалу. Если в руководстве этого не сказано, погуглите, найдя свою модель СМ.
Далее, используя простую формулу, как на уроке физики в 7 классе, считаем сопротивление в Омах:
R= U²/P.
Если полученная цифра отобразится на экране тестера при проверке, значит ТЭН исправен.
Чтобы вы не ошиблись в расчетах по этой формуле, приведем практический пример.
Допустим, мощность нагревателя равна 1800 Вт. Подставляем значения в формулу, и получаем:
R=220²/1800=26,8 Ом.
В итоге, рабочий ТЭН должен показать 26,8 Ом. Запомните эту отметку и можете приступать к проверке.
Прозвонка: краткое руководство
Внимание! Перед тем как проверить работу ТЭНа, обесточьте стиральную машину, будьте бдительны.

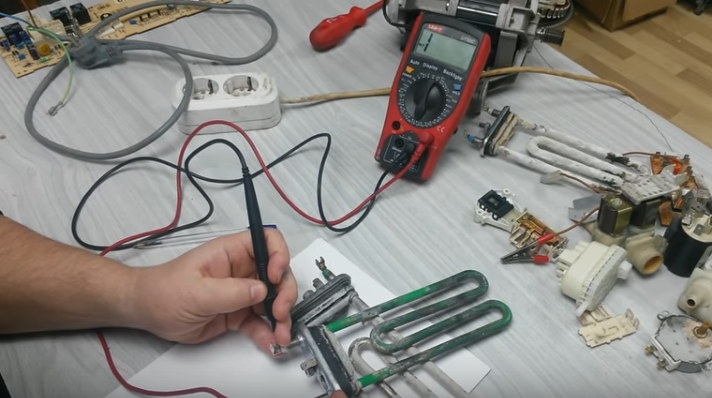

Начните с отсоединения проводки. Сняв ее, включите на тестере режим измерения сопротивления (в Омах), установите селектор на 200 Ом и присоедините концы тестера к клеммам водонагревательного элемента.
Что в итоге:
- Исправный ТЭН передаст на табло тестера показатель, близкий к расчётной цифре.
- Если тестер покажет единицу, то это будет говорить об обрыве внутри конструкции элемента, а значит, ТЭН придется менять.
- Если на экране мультиметра 0 или около того, то в нагревателе короткое замыкание, и значит, что он непригоден к дальнейшей службе.
Теперь вы знаете, как проверить ТЭН стиральной машины мультиметром. Но это еще полдела, осталось проверить деталь на пробой.
Проверка на пробой
Даже если внутри нагревателя со спиралью все хорошо, это еще не значит, что все исправно.
Внутри трубок между их стенками и спиралью есть диэлектрик, который может уходить на корпус СМ. Это, конечно же, очень опасно для вашего здоровья.
Чтобы провести проверку элемента на момент пробоя на корпус, режим работы тестера переводится в режим зуммера. Чтобы проверить, верно ли вы выбрали режим измерения, соедините провода – на тестере сразу же засветится лампочка, и он издаст характерный писк.
Теперь:
- Приставьте один конец тестера к клемме элемента.
- Второй конец установите на корпус.
- Тестер не пищит – все в порядке.
- Слышен писк? Пробой есть, ТЭН нужно менять.
Теперь вам известно, как проверить работоспособность ТЭНа стиральной машины. А если вам также интересно, как снять ТЭН стиральной машины, смотрите видео:
Как проверить ТЭН стиральной машины
Содержание
- Как найти ТЭН в стиральной машине
- Рассчитываем сопротивление ТЭНа
- Как прозвонить ТЭН в стиральной машине
- Проверка ТЭНа на пробой на корпус
Одна из ключевых деталей в стиральной машине это ТЭН (Трубчатый Электрический Нагреватель).
Представляет он из себя металлическую трубку, внутри которой находится спираль. Эта спираль под воздействием электрического тока нагревается. Также эта спираль имеет большое сопротивление, именно поэтому электрический ток, проходя, нагревает ее. Между спиралью и трубкой все пространство заполнено диэлектриком с высокой теплопроводимостью.
Как вы уже поняли, ТЭН постоянно нагревается и остывает, поэтому спираль в нем изнашивается и теряет свои первоначальные свойства, а в один момент может вовсе перегореть или замкнуть на корпус. Когда это произойдет стиральная машинка перестанет нагревать воду. Если такое случилось, то нужно незамедлительно проверить ТЭН в стиральной машине на работоспособность. К счастью, это очень просто сделать в домашних условиях.
Как найти ТЭН в стиральной машине
ТЭН у разных стиральных машин может находиться как спереди, так и сзади. Определить где находится ТЭН в стиральной машине можно одним из следующих способов:
- Осмотрите стиральную машину сзади, если задняя стенка большого размера, то, вероятнее всего, что ТЭН находится сзади.
- Можно положить машинку набок и посмотреть снизу, где расположен ТЭН.
- Ну и самый практичный и, наверное, 100% способ, это снять заднюю крышку стиральной машины, благо снимается она очень просто и посмотреть там ли находится ТЭН. Если его даже там нет, то прикрутить ее будет не слишком трудно.
Если вы определились с местоположением ТЭНа в стиральной машине, то самое время его прозвонить на целостность. Некоторые профессионалы советуют снять ТЭН перед тем как прозванивать, но мы лично не видим в этом смысла. Нам кажется, что лучше сначала прозвонить нагреватель и убедиться, что он не исправен, а уже потом снимать его и менять на новый
Поэтому снимать мы его не будем, а просто открутим от него провода. Для этого воспользуйтесь ключом или отверткой и открутить гайки, прижимающие провода.
Рассчитываем сопротивление ТЭНа
Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться.
Поэтому, перед тем как начать проверять водонагреватель, нам нужно сначала рассчитать его нормальное сопротивление.
Для расчета сопротивления нам понадобятся следующие данные:
- U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
- P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.
Далее по формуле R=U²/P мы получаем сопротивление нагревателя в его рабочем состоянии в Ом-ах. Именно эту цифру нам и должен показать мультиметр при прозвоне ТЭНа. Но для начала давайте разберем на примере, как правильно рассчитать сопротивление.
Считаем по формуле: R=220²/1800=26,8 Ом. Т. е. сопротивление нашего рабочего ТЭНа должно составлять 26,8 Ом.
Запомним эту цифру и отправляемся проверять сам нагреватель.Как прозвонить ТЭН в стиральной машине
Перед тем, как начать проверку ТЭНа, убедитесь, что прибор отсоединен от электросети и обесточен.
Снимите все провода, подходящие к ТЭНу. После этого переведите мультиметр в режим измерения сопротивления в Ом-ах на отметку 200 Ом и приложите его концы к клеммам нагревателя.
- На дисплее мультиметра должна высветиться цифра близкая к расчетной, в нашем случае это примерно 26 Ом. В этом случае ТЭН исправен.
- Если на дисплее мультиметра высвечивается цифра 1 – это значит, что внутри нагревателя обрыв, и он требует замены.
- Если на дисплее вы увидите цифру близкую к 0, это значит, что внутри ТЭНа замыкание, и он также неисправен.
Допустим, что ваш ТЭН показал «правильное» сопротивление, и, значит, спираль внутри него не нарушена. Но на этом проверка трубчатого нагревателя не заканчивается и нужно еще кое-что проверить, а именно:
Проверка ТЭНа на пробой на корпус
Возможно, что сама спираль и исправна, но неисправен диэлектрик, который находится в пространстве между ней и трубкой и при прохождении электричества, ток может уходить на корпус стиральной машинки, что очень опасно.
Из-за такой поломки могут даже возникать искры под стиральной машиной.
Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки, в таком режиме если замкнуть оба провода прибора между собой, мультиметр издаст писк и загореться индикатор.
Дальше касаемся одним концом мультиметра клеммы ТЭНа, а вторым его корпуса или можно клеммы заземления.
Если мультиметр запищал, то значит ваш ТЭН пробит на корпус и требует замены.
Таким нехитрым способом вы можете прозвонить водонагреватель не только в стиральной машине, но и в чайнике или любом другом приборе.
Как найти потерянные вещи в стиральной машине
Страдаете от эпидемии непарных носков? Может быть, они прячутся за вашей стиральной машиной, когда стирка закончилась. Попробуйте выполнить следующие действия, чтобы найти потерянные вещи в стиральной машине.
- Убедитесь, что машина выключена и в противном случае пуста, затем посветите фонариком в барабан, чтобы немедленно найти предметы, спрятанные сзади.
- Медленно поверните внутренний барабан, проверяя крошечные отверстия на наличие мелких предметов.
- Прокрутите барабан и проверьте сопротивление, затем осторожно подденьте резиновое уплотнение, чтобы создать зазор между уплотнением и внутренним металлическим ободом барабана.
- Вращайте барабан, оставляя зазор открытым, чтобы проверить, не потерялись ли предметы между внутренним и внешним барабаном.
- С помощью гибкого тонкого предмета, например ершика для проволочных труб или кабельной стяжки, осторожно проведите по внешней стороне внутреннего барабана, чтобы нащупать предмет, если вы все еще не видите его.
Надеюсь, эти шаги помогли вам найти ваши инкогнито-элементы. Однако найти потерянный предмет — это только полдела!
В оставшейся части этой статьи я дам вам несколько советов о том, как вытащить потерянные или застрявшие вещи из стиральной машины. Я также дам совет по поиску и извлечению предметов, которые проскользнули под барабан.
Наконец-то вы поймали заблудившееся ожерелье, которое прячется между внутренним и внешним барабаном вашей стиральной машины. За исключением того, что вы на самом деле не поймали его, потому что вы понятия не имеете, как его удалить!
Позвольте мне помочь вам вытащить его — вот что вы должны попробовать.
1. Используйте свои руки
Вы можете безопасно схватиться за скрытый носок сзади машины только руками, при условии, что машина выключена и вы не вращаете барабан с усилием (держите его неподвижно).
Вы также можете вытащить косточку бюстгальтера или другой мелкий предмет из отверстия в барабане пальцами, но без инструмента это может быть сложно.
Если между внутренним и внешним барабаном застряла какая-то одежда, вы можете вытащить ее пальцами, если она достаточно большая. Однако, если ткань достаточно тонкая, это может привести к тому, что она порвется и останется половина внутри машины.
2. Используйте плоскогубцы
Некоторые предметы слишком скользкие, чтобы их можно было ухватить пальцами, например, тонкие металлические цепи. Если они застряли во внутреннем барабане, возьмите плоскогубцы и используйте их, чтобы аккуратно выдавить и вытащить такие предметы из перфораций.
3. Используйте отвертку
Для доступа к предметам, застрявшим между внутренним и внешним барабаном, потребуется больше рычага.
Вооружитесь плоской отверткой и вставьте головку между внутренним ободом барабана и резиновым уплотнением. Наклоните отвертку вверх, чтобы аккуратно поддеть зазор больше, чем вы могли бы сделать своими руками.
Благодаря этому большему зазору вы сможете осторожно вытащить предмет пальцами или плоскогубцами. Вы также можете попробовать использовать проволоку, чтобы поймать цепи или тканевые петли.
После извлечения предмета прокрутите барабан и убедитесь, что между уплотнением и барабаном имеется ровный зазор. Если зазор выглядит неровным, используйте деревянный молоток, чтобы вернуть барабан на место — в противном случае у вас будет больший зазор, в который может проскользнуть ваша одежда.
Как найти предметы под барабаном стиральной машины
Итак, вы испробовали все вышеперечисленные советы, пытаясь найти пропавший в этом месяце десятый носок… но его там нет. Ваша стиральная машина может играть с вами злую шутку, храня вещи под барабаном.
1. Проверьте нагреватель
Чтобы осмотреть нагреватель, вам необходимо снять заднюю панель машины, которую обычно можно найти на небольшой панели под большим барабанным двигателем.
Выдвиньте эту панель, чтобы открыть нагреватель, который выглядит как металлическая трубка, загнутая внутрь — как внутренняя часть радиатора. На нагревателе может застрять какой-то предмет, например, небольшой предмет одежды.
Вам также следует покрутить барабан и с помощью фонарика заглянуть внутрь корпуса нагревателя, чтобы проверить наличие предметов.
Замените нагреватель, задвинув его на место и сильно надавив на него, убедившись, что он плотно прилегает к кронштейну.
2. Проверка сливного шланга
Проверка сливного шланга — самая сложная задача в этом списке; вам, вероятно, придется положить стиральную машину на бок, чтобы получить доступ к шлангу снизу устройства.
Если возможно, попросите кого-нибудь помочь вам с этим. В противном случае будьте очень осторожны — ваш потерянный носок не стоит того, чтобы его раздавили!
Снимите опорную плиту вашей машины, затем найдите поддонный шланг, который будет выглядеть как гибкий шланг, который вставляется в металлическую ванну вашей машины.
Ослабьте зажим, на котором шланг крепится к ванне, и посветите фонариком; вы смотрите на нижнюю часть барабана. Внимательно проверьте наличие каких-либо предметов и вытащите их через это отверстие.
Если посветить фонариком через перфорацию на внутренней стороне барабана вашей машины, вы сможете обнаружить объект и протолкнуть его через отверстие сливного шланга, извлекая его.
Заключение
Ваша стиральная машина — хитрая штуковина, которая любит проглатывать ваши вещи и прятать их в странных отделениях, поэтому вам нужно будет проверить различные области на наличие пропавших вещей.
Фонарик будет здесь вашим лучшим другом.
Сначала нужно посветить фонариком в барабан и вынуть что-нибудь руками или плоскогубцами. Вращайте барабан и прислушивайтесь к любым заеданиям или наблюдайте за сопротивлением. Проверьте, нет ли предметов, застрявших в крошечных перфорациях, и вытащите их, если это возможно.
Затем создайте зазор между резиновым уплотнением и металлическим ободом внутреннего барабана, чтобы получить доступ к предметам, застрявшим между внутренним и внешним барабанами. Вы можете использовать плоскую отвертку для большего усилия.
Снимите заднюю панель стиральной машины, чтобы получить доступ к нагревателю, затем вытащите нагреватель из корпуса. Вы можете найти предметы, обернутые вокруг самого нагревателя или застрявшие внутри корпуса.
Наконец, вы можете попробовать перевернуть машину на бок и снять панель основания, чтобы получить доступ к сливному шлангу. Отсоедините сливной шланг от нижней части металлической ванны, затем проверьте отверстие на наличие потерянных предметов.
Если все здесь не работает, и вы не можете найти вещь, которая, как вы уверены, застряла где-то в вашей стиральной машине, вам нужно разобрать сам барабан. Это более техническое задание, и на этом этапе вы можете просто вызвать инженера.
Ребекка
Недавняя выпускница университета, любит писать, играть и рисовать. Вместе с вами я придумываю советы по ведению домашнего хозяйства, пытаясь предложить экологически чистые варианты уборки. Давайте узнаем, как использовать сушильную машину вместе!
Стиральная машина не нагревается – причины и решения
Распространенное заблуждение состоит в том, что если вы не чувствуете тепла через дверцу стиральной машины, значит, она не нагревается. Однако, если у вас нет никаких ошибок, ваша стиральная машина работает исправно и белье выходит чистым, вряд ли у вас есть повод для беспокойства.
Если вы считаете, что ваша стиральная машина не нагревается, вы можете выполнить несколько тестов, чтобы определить, неисправна ли она.
Имейте в виду, что вам не следует заниматься большинством этих вопросов, если у вас нет инженерного образования!
Первоначальное устранение неполадок
Иногда такая проблема, как отсутствие горячей воды в стиральной машине во время стирки, связана с проблемой, которую очень легко решить. Прежде чем паниковать и звонить инженеру, ознакомьтесь с этими советами, чтобы устранить любые легко устраняемые проблемы.
1. Убедитесь, что для цикла требуется вода
Во-первых, еще раз проверьте, что выбранный вами цикл требует нагрева воды. Если вы проверяете дверцу стиральной машины, чтобы убедиться, что она теплая во время цикла, сделайте это во время первого цикла стирки.
Окончательное полоскание обычно бывает холодным, поэтому одежда часто кажется прохладной, когда ее вынимают из стиральной машины.
2. Забит ли сливной фильтр?
Забитый сливной фильтр может стать причиной всевозможных проблем, включая прекращение нагрева стиральной машины.
Снимите сливной фильтр со стиральной машины и удалите весь мусор. Промойте фильтр теплой водой и замените его в машине. Если сливной фильтр имеет признаки повреждения, обратитесь к производителю, чтобы попытаться найти замену.
3. Стиральная машина перегружена?
После проверки цикла и очистки фильтра убедитесь, что стиральная машина не перегружена. Перегруженная стиральная машина выходит из равновесия, и это может вызвать ряд проблем.
Если вы воспользовались этими советами, но ваша стиральная машина по-прежнему не нагревается, продолжайте читать, чтобы узнать о возможных механических причинах проблемы.
4. Проверьте коды ошибок
В идеальном мире устройство всегда будет показывать ошибку, когда что-то идет не так, как и большинство современных устройств. Например, если нагревательный элемент перестает работать, машина должна остановиться и выдать вам код ошибки, соответствующий неисправности.
Эта функция может отсутствовать на старых машинах.
Вместо этого они могут просто продолжать стирать, пока термостат не зарегистрирует требуемую температуру.
Причины, по которым стиральная машина не нагревается
Причина 1: Неисправный нагреватель
Если ваша стиральная машина не нагревается, наиболее распространенной механической неисправностью является сам нагревательный элемент. Большинство стиральных машин должны выдавать ошибку, указывающую на то, что проблема именно в этом, однако не все стиральные машины выдают такое сообщение.
Наиболее распространенным способом проверки потенциально неисправного нагревательного элемента является использование измерителя непрерывности. Это связано с тем, что большинство проблем с нагревателем вызвано обрывом цепи или хитрой проводкой.
Доступ к нагревателю редко бывает простым, и если вы не являетесь квалифицированным инженером или электриком, вам следует обратиться к профессионалу для решения этой проблемы.
Причина 2: Устройство защиты от тепловой перегрузки
Если сам нагреватель исправен, следующей возможностью является устройство защиты от тепловой перегрузки.
