Начинающим радиолюбителям очень полезно уметь и знать, как проверить трансформатор мультимтером. Такие знания полезны по той причине, что позволяют сэкономить время и деньги. В большинстве линейных блоков питания львиную долю стоимости составляет трансформатор. Поэтому, если в руках оказался трансформатор с неизвестными параметрами не спешите его выбрасывать. Лучше возьмите в руки мультиметр. Также для некоторых опытов нам понадобится лампа накаливания с патроном.

С целью более осознанного выполнения дальнейших опытов и экспериментов следует понимать, как устроен и работает трансформатор трансформатора. Рассмотрим здесь это в упрощенной форме.

Простейший трансформатор представляет собой две обмотки, намотанных на сердечник или магнитопровод. Каждая обмотка представляет собой изолированные друг от друга проводники. А сердечник набирается из тонких изолированных друг от друга листов из специальной электротехнической стали.

На одну из обмоток, называемую первичной, подается напряжение, а со второй, называемой вторичной, оно снимается.

При подаче переменного напряжения на первичную обмотку, поскольку электрическая цепь замкнута, то в ней создается пуль для протекания переменного электрического тока. Вокруг проводника с переменным током всегда образуется переменное магнитное поле. Магнитное поле замыкается и усиливается посредством сердечника магнитопровода и наводит во вторичной обмотке переменную электродвижущую силу ЭДС. При подключении нагрузки ко вторично обмотке в ней протекает переменный ток i₂.

Этих знаний на еще не достаточно, чтобы полностью понимать, как проверить трансформатор мультиметром. Поэтому рассмотрим еще ряд полезных моментов.

Как проверить трансформатор мультимтером правильно

Не вникая в подробности, которые здесь ни к чему, заметим, что ЭДС, как и напряжение, определяется числом витков обмотки при прочих равных параметрах

E ~ w.

Чем больше витков, тем выше значение ЭДС (или напряжения) обмотки. В большинстве случаев мы имеем дело с понижающими трансформаторами. На их первичную обмотку подают высокое напряжение 220 В (230 В по-новому ГОСТу), а со вторичной обмотки снимается низкое напряжение: 9 В, 12 В, 24 В и т.д. Соответственно и число витков также будет разным. В первом случае оно выше, а во втором ниже.

Так как

E₁ > E₂,

то

w₁ > w₂.

Также, не приводя обоснований, заметим, что мощности обоих обмоток всегда равны:

S₁ = S₂.

А так как мощность – это произведение тока i на напряжение u

S = u∙i,

то

S₁ = u₁∙i₁; S₂ = u₂∙i₂.

Откуда получаем простое уравнение:

u₁∙i₁ = u₂∙i₂.

Последнее выражение имеет для нас большой практический интерес, который заключается в следующем. Для сохранения баланса мощностей первичной и вторичной обмоток при увеличении напряжения нужно снижать ток. Поэтому в обмотке с большим напряжением протекает меньший ток и наоборот. Проще говоря, поскольку в первичной обмотке напряжение выше, чем во вторичной, то ток в ней меньше, чем во вторичной. При этом сохраняется пропорция. Например, если напряжение выше в 10 раз, то ток ниже в те же 10 раз.

Отношение числа витков или отношение ЭДС первичной обмотки ко вторичной называют коэффициентом трансформации:

k_т = w

1 / w₂ = E₁ / E₂.

Из приведенного выше, мы можем сделать важнейший вывод, который поможет нам понять, как проверить трансформатор мультиметром.

Вывод заключается в следующем. Поскольку первичная обмотка трансформатора рассчитана на более высокое напряжение (220 В, 230 В) относительно вторичной (12 В, 24 В и т. д.), то она мотается большим числом витков. Но при этом в ней протекает меньший ток, поэтому применяется более тонкий провод большей длины. Отсюда следует, что первичная обмотка понижающего трансформатора обладает большим сопротивлением, чем вторичная.

Поэтому с помощью мультиметра уже можно определить, какие выводы являются выводами первичной обмотки, а какие вторичной, путем измерения и сравнения их сопротивлений.

Как определить обмотки трансформатора

Измерив сопротивление обмоток, мы узнали, как из них рассчитана на более высокое напряжение. Но мы еще не знаем, можно ли на нее подавать 220 В. Ведь более высокое напряжение еще на означает 220 В. Иногда попадаются трансформаторы, рассчитаны на работу от мети переменного тока 110 В и 127 В или меньшее значение. Поэтому если такой трансформатор включить в сеть 220 В, он попросту сгорит.

В таком случае опытные электрики поступают так. Берут лампу накаливания и последовательно соединяют с предполагаемой первичной обмоткой. Далее один вывод обмотки и вывод лампочки подключают в сеть 220 В. Если трансформатор рассчитан на 220 В, то лампа не засветится, так как приложенное напряжение 220 В полностью уравновешивается ЭДС самоиндукции обмотки. ЭДС и приложенное напряжение направлены встречно. Поэтому через лампу накаливания будет протекать небольшой ток – ток холостого хода трансформатора. Величина этого тока недостаточна для разогрева нити лампы накаливания. По этой причине лампа не светится.

Если лампа засветится даже в полнакала, то на такой трансформатор нельзя подавать 220 В; он не рассчитан на такое напряжение.

Очень часто можно встретить трансформатор, имеющий много выводов. Это значит, что он имеет несколько вторичных обмоток. Узнать напряжение каждой из них можно узнать следующим образом.

Раньше мы рассмотрели, как проверить трансформатор мультиметром и определить по отношению сопротивления первичную обмотку. Также с помощью лампы накаливания можно убедится в том, что она рассчитана на 220 В (230 В).

Теперь дело осталось за малым. Подаем на первичную обмотку 220 В и выполняем измерение переменного напряжения на выводах оставшихся обмоток с помощью мультиметра.

Соединение обмоток трансформатора

Вторичные обмотки трансформатора соединяют последовательно и реже параллельно. При последовательном соединении обмотки могут включаться согласно и встречно.

Согласное соединение обмоток трансформатора применяют с целью получения большей величины напряжения, чем дает одна из обмоток. При согласном соединении начало одной обмотки, обозначаемое на чертежах электрических схем точкой или крестиком, соединяется с концом предыдущей. Здесь следует помнить, что максимальный ток всех соединенных обмоток не должен превышать значения той, которая рассчитана на наименьший ток.

При встречном соединении начала или концы обмоток соединяются вместе. При встречном соединении ЭДС направлены встречно. На выводах получают разницу ЭДС: от большего значения отнимается меньшее значение. Если соединить встречно две обмотки с равными значениями ЭДС, то на выводах будет ноль.

Теперь мы знаем, как, как проверить трансформатор мультиметром, а также можем найти первичную и вторичную обмотки.

Еще статьи по данной теме

прозвонка на КЗ и обрыв, измерение напряжения и тока

Основным элементом источника питания цифровых приборов является устройство преобразования тока и напряжения. Поэтому при поломке оборудования часто подозрение падает именно на него. Проще всего проверить импульсный трансформатор мультиметром. Существуют несколько способов измерений. Какой выбрать — зависит от ситуации и предполагаемых повреждений. При этом самостоятельно выполнить проверку любым из них совсем несложно.

Конструкция преобразователя

Перед тем как приступить непосредственно к проверке импульсного трансформатора (ИТ), желательно знать, как он устроен, понимать принцип действия и различать существующие виды. Такое импульсное устройство используется не только как часть блока питания, его задействуют при построении защиты от короткого замыкания в режиме холостого хода и в качестве стабилизирующего элемента.

Импульсный трансформатор используется для преобразования величины тока и напряжения без изменения их формы. То есть он может изменить амплитуду и полярность различного рода импульса, согласовать между собой различные электронные каскады, создать надёжную и устойчивую обратную связь. Поэтому главным требованием, предъявляемым к нему, является сохранение формы импульса.

Добиваются этого снижением паразитных величин, таких как межвитковая ёмкость и индуктивность, путём использования небольших сердечников, расположением витков, уменьшением числа обмоток. Основными характеристиками трансформатора являются: мощность и рабочее напряжение. Конструктивно устройство может быть выполнено в следующем виде:

• стержневом — магнитопровод такого трансформатора выполняется из П-образных пластин, обхваченных обмотками;
• броневом — используются Ш-образные пластины, а обмотки располагаются в катушках, образуя своеобразную броню;
• тороидальном — его вид напоминает геометрическую фигуру тор, при этом он не имеет катушек, а обмотка наматывается на сердечник;
• смешанном (бронестержневом) — собирается из четырёх катушек и магнитопровода совмещённого типа.

Магнитопровод в трансформаторе выполняется из пластин электротехнической стали, кроме тороидальной формы, в которой он сделан из рулонного или ферромагнитного материала. Каркасы катушек размещаются на изоляторах, а провода используются только медные. Толщина пластин подбирается в зависимости от частоты.

Расположение обмоток может быть выполнено спиральным, коническим и цилиндрическим видом. Особенностью первого типа является использование не проволоки, а широкой тонкой фольгированной ленты. Второго — выполняются с различной толщиной изоляции, влияющей на напряжение между первичной и вторичной обмотки. Третьего же типа представляют собой конструкции с намотанной проволокой на стержень по спирали.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Подготовка и проверка

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

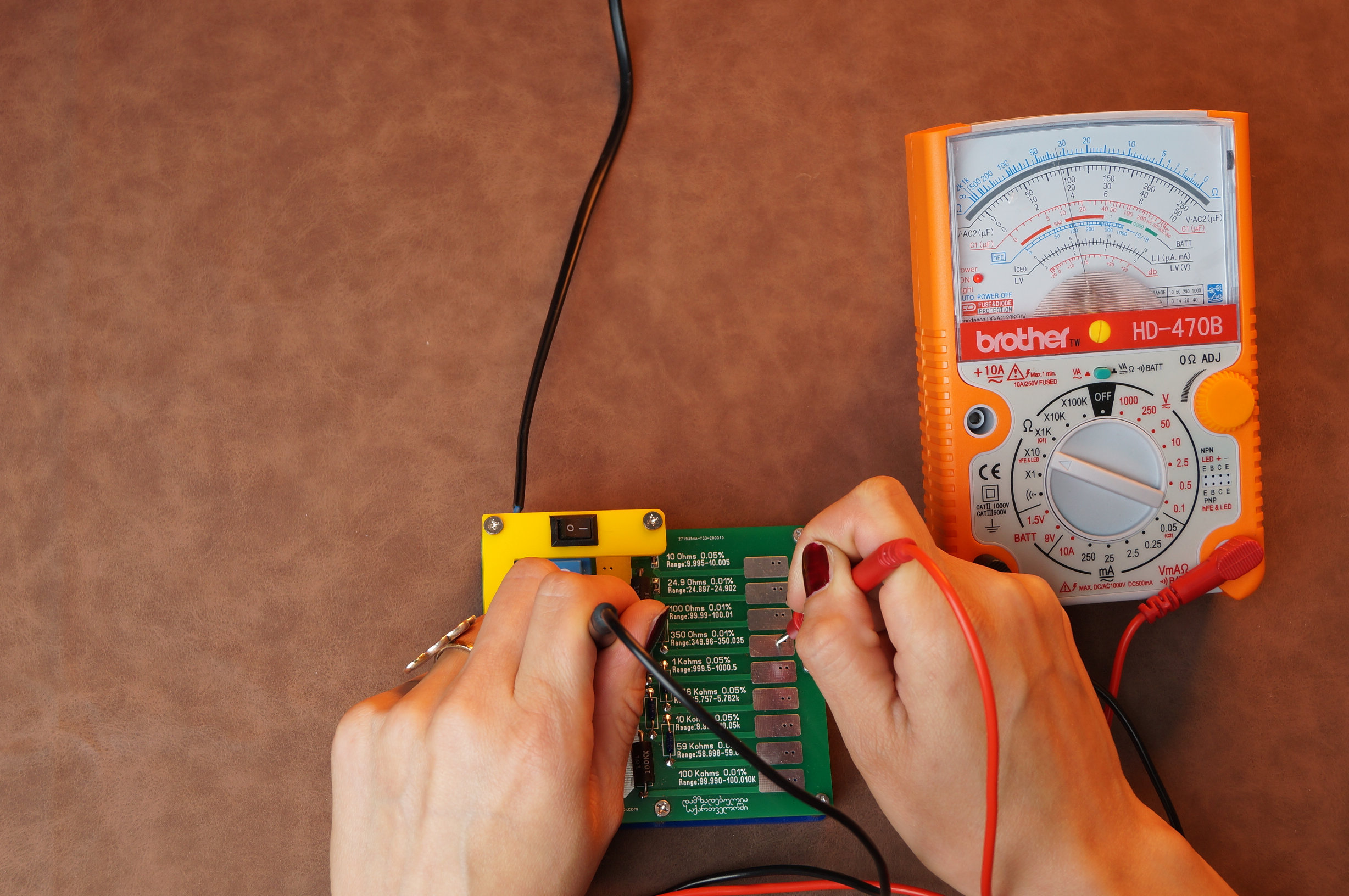

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

С цифровым мультиметром проще. В его конструкции используется анализатор, который следит за состоянием батареи и при ухудшении её параметров выводит на экран тестера сообщение о необходимой её замене.

При проверке параметров трансформатора используется два принципиально разных подхода. Первый заключается в оценке исправности непосредственно в схеме, а второй — автономно от неё. Но важно понимать, что если ИТ не выпаять из схемы, или хотя бы не отсоединить ряд выводов, то погрешность измерения может быть очень большой. Связано это с другими радиоэлементами, шунтирующими вход и выход устройства.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

• повреждение сердечника;
• отгоревший контакт;
• пробой изоляции, приводящий к межвитковому или корпусному замыканию;
• разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Исследование на обрыв и КЗ

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного. В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом -|>| —))). Для определения обрыва к цифровому прибору подключаются измерительные провода. Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM. Галетный переключатель переводится в область прозвонки. Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на короткое замыкание. Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока. Для проведения тестирования мультиметр переключается в режим проверки сопротивления. Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки). Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Измерения напряжения и тока

При подозрении на неисправность трансформатора тестирование можно провести, и не отключая его полностью от схемы. Такой метод проверки называется прямым, но связан с риском получить удар электрическим током. Суть действий в измерении тока заключается в выполнении следующих этапов:

• из схемы выпаивается одна из ножек вторичной обмотки;
• провод чёрного цвета вставляется в гнездо мультиметра COM, а красного — подключается к разъёму, обозначенному буквой А;
• переключатель устройства переводится в положение, соответствующее зоне ACA.
• щупом, подключённым к красному проводу, касаются свободной ножки, а к чёрному — места, к которому она была припаяна.

При подаче напряжения, если трансформатор работоспособный, через него начнёт протекать ток, значение которого и можно будет увидеть на экране тестера. Если ИТ имеет несколько вторичных обмоток, то сила тока проверяется на каждой из них.

Измерение же напряжения заключается в следующем. Схема с установленным трансформатором подключается к источнику питания, а затем тестер переключается на область ACV (переменный сигнал). Штекеры проводов вставляются в гнёзда V/Ω и COM и прикасаются к началу и концу обмотки. Если ИТ исправен, то на экране отобразится результат.

Снятие характеристики

Чтобы иметь возможность проверить трансформатор мультиметром таким методом, необходима его вольт-амперная характеристика. Этот график отображает зависимость между разностью потенциалов на выводах вторичных обмоток и силы тока, приводящей к их намагничиванию.

Суть метода лежит в следующем: трансформатор извлекается из схемы, на его вторичную обмотку с помощью генератора подаются импульсы разной величины. Подводимой на катушку мощности должно быть достаточно для насыщения магнитопровода. Каждый раз при изменении импульса измеряется сила тока в катушке и напряжение на выходе источника, а магнитопровод размагничивается. Для этого после снятия напряжения ток в обмотке увеличивается за несколько подходов, после чего снижается до нуля.

По мере снятия ВАХ её реальная характеристика сравнивается с эталонной. Снижение её крутизны свидетельствует o появление в трансформаторе межвиткового замыкания. Важно отметить, что для построения вольт-амперной характеристики необходимо использовать мультиметр с электродинамической головкой (стрелочный).

Таким образом, используя обычный мультиметр, можно с большой долей вероятности определить работоспособность ИТ, но для этого лучше всего выполнить комплекс измерений. Хотя для правильной интерпретации результата, следует понимать принцип работы устройства и представлять, какие процессы происходят в нём, но в принципе для успешного измерения достаточно лишь уметь переключать прибор в разные режимы.

Как проверить силовой трансформатор

Приобретая силовой трансформатор, Вы гарантируете себе полноценную работу всех электротехнических систем, чьё функционирование напрямую зависит от наличия в сети электрического напряжения нужной величины.   Очень важно,перед тем как использовать высоковольтные силовые трансформаторы в заданных условиях, провести проверку устройств. Ведь если выполнить с неисправным агрегатом запуск с нагрузкой, могут возникнуть непредвидимые ситуации.

Испытания зависят также от параметров. Например, при 6—10 кВ они осуществляются в близких к нормальным атмосферных условиях, где температура изоляции составляет не менее +10 по Цельсию, а относительный показатель влажности среды не превышает 90%. При этом определение его работоспособности выполняют сначала через внешний осмотр, где выясняют:

• наличие механических повреждений корпуса;
• определение целостности бака и количества охладительного масла, в случае использования масляного трансформатора;
• пригодное состояние внешних выводов и контактов;
• наличие и надёжность внешних заземлений.

Далее следует проверка путём испытаний, определяющих уровень функциональности. Выполняются все осмотры и испытания специалистами соответствующего профиля по двое. Попытки без должных знаний чреваты негативными исходами. В своём штате компания ЭНЕРГОПУСК имеет квалифицированных специалистов, способных провести осмотр и подготовить к работе любые электротехнические агрегаты, в том числе и трансформаторы. Если же таковое не представляется возможным, они предложат наиболее приемлемые варианты из имеющихся в каталоге Энергопуск.

Методы испытания силового трансформатора

Показатели, определяемые при испытаниях по следующим методам не должны отличаться от указанных в заводской документации, или же иметь незначительные отклонения в пределах норм погрешностей. И так, одним из наиболее действенных и применимых является метод измерения испытаний. Он включает в себя следующие этапы:

1. Измерения показателей тока и его потерь, которые возникают на холостом ходу. Подразумевается выяснение влияний токов постоянного типа через измерение сопротивлений на обмотках, и определение имеющихся групп соединений. Это позволит выявить погрешности, вызванные остаточными намагничиваниями магнитопровода. В случае трансформаторов с тремя стержнями магнитопровода, проведение опыта осуществляется посредством поочередного замыкания одной фазы с возбуждением остальных двух.
2. Измерения сопротивлений изоляции. Показания снимаются путём применения мегаомметра. При этом превышение коэффициента абсорбции, например, на сухие трансформаторы ТС3 превышение не должно определяться ниже 1,2. Верхний предел не ограничен.
3. Определение коэффициента трансформации. Выполняется двумя вольтметрами одновременно с измерением на обмотках действительного напряжения. В трёхфазном агрегате, измерения трансформирующего коэффициента проводятся всего для двух пар обмоток.

Помимо этих, силовые трансформаторы предполагают также предэксплуатационную проверку следующих элементов и систем:

• сопротивлений обмоток на их соответствие определённым постоянным значениям тока;
• проверка групп соединений, определяющие идентичность этих показателей на обмотках к паспортным данным;
• работоспособности переключаемых устройств, выбор которых компания ЭНЕРГОПУСК предлагает в числе имеющегося дополнительного комплектующего;
• функциональность силовых агрегатов при повышениях напряжения, которые должны проводиться в соответствие таблицы испытаний;
• измерения сопротивлений при искусственном переходе в режим короткого замыкания.

Этими способами можно проверять и трансформаторные подстанции различных напряжений, использующих в своей основе силовые трансформаторы.

Силовые трансформаторы

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

инструкция по работе с тестером

Имей трансформатор две обмотки, четыре вывода, прозвонить ничего не стоит. Проблема обусловлена значительным отличием реальных конструкций. Трансформатор снабжен множеством выводов вторичной обмотки для получения нужных номиналов напряжений. Входная сторона непроста. На один магнитопровод иногда намотано два отдельных трансформатора. Как произвести оценку пригодности использования? Давайте посмотрим, как проверить трансформатор.

Проверка трансформатора китайским тестером

Не каждый трансформатор изготовлен питаться сетью 220 вольт частотой 50 Гц. В промышленности, измерительной отрасли, высшем образовании применяются другие устройства. Наблюдая неподходящие характеристики, использовать приборы в промышленных цепях будет негодной идеей. Поэтому первое, уделяем внимание маркировке. Ведется сообразно ГОСТ. Проблема появляется: каждому типу трансформаторов выпущен индивидуальный документ.

Условные обозначения силовых (ГОСТ 52719-2007) трансформаторов

1. Логотип предприятия-производителя. На официальном сайте завода удастся почерпнуть немало полезных сведений. Проблема ограничена прекращением предприятием существования. Понимаете живость вопроса для разваливающейся страны. Вторая очередь касается поиска краткой цифровой маркировки, озадачим поисковик: Яндекс, Гугл. Велик шанс немедленного отыскания характеристик, равно как электрическая схема устройства. Дальше ничего проще, нежели прозвонить трансформатор, определить, наличие пробоя, целостности обмоток. Напоминаем, сопротивление изоляции (на магнитопровод, например) составляет не менее 20 МОм согласно существующим стандартам. Касается любых соседствующих, электрически развязанных обмоток. Прикупив китайский тестер, любители могут проделать измерения своими руками.
2. Наименование изделия считаем ключевым фактором. Требуется понимать: различные классы предназначаются своим целям. Допустимо, конечно, использовать трансформатор входным, формируя гальваническую развязку, одновременно понимая получающийся результат. В устройствах напряжение обычно не нормируется отдельно, операция лишена смысла. Вторичная обмотка трансформатора тока подключается на соответствующую катушку прибора контроля, измерения. Напряжение при необходимости оценивается отдельно. Маркировка содержит слова «трансформатор», «автотрансформатор». Сразу разбираем смысл. Поможет Яндекс. Например, автотрансформатор отличается отсутствием гальванической развязки меж первичной, вторичной обмоткой. На деле при движении электропоездов удобно через промежутки расставить автотрансформаторы, снимать напряжение типичным методом. Траектория движения тока позволит значительно снижать потери. Расстояние меж источником и заземлением (через рельсы) снижается. Имеется немало других разновидностей трансформаторов. Определен тип, найдем ГОСТ соответствующего класса прибора, дальше двигаемся, снабженные надежной информационной поддержкой. Касательно данного класса приборов находим: маркировка ведется согласно ГОСТ 11677-75. Различен ГОСТу, согласно которому начали рассмотрение, объясняется разной областью действия. ГОСТ 11677 – международный. Следовательно, понятно: даже на один класс изделий бирку привешивают неодинаковую.

   Элементарный трансформатор

3. Заводской номер поможет получить техническую поддержку. Точно знаем, на Тайвани, в Китае живут специалисты, знающие английский, настоятельно рекомендуем при возникновении проблем попробовать связаться. Для советских изделий информация скорее окажется бесполезной.
4. Условное обозначение типа поможет разобрать конструктивные особенности. Например, встретим ТЗРЛ. Согласно ГОСТ 7746-2001 существуют таблицы (2 и 3), ведущие расшифровку. Что касается первой буквы, характеризует слово «трансформатор». Незадача – табличка лишена расшифровки буквы З. Сдаваться? Посещаем Яндекс, вскорости находим: З означает – «защитный». Дальше просто: буква О согласно таблице – «опорный», Л характеризует литой тип изоляции. Находим климатическое исполнение У2. Расшифровка ведется согласно ГОСТ 15150, категория размещения типа 2 ГОСТ 15150. Имея на руках сведения, несложно найти отличительные особенности трансформатора. Касается будущего размещения, взялись проверить трансформатор неспроста. Наверняка приготовлено теплое местечко, соответствующее указанным стандартам.
5. Полезными считаем сведения, касающиеся нормативной документации. Стандарт, согласно которому изготовлен трансформатор, приведен шильдиком. Остается открыть документ, расшифровать надпись. В каждом конкретном случае могут присутствовать небольшие отклонения обозначений, разобраться поможет поисковик (Яндекс, Гугл).

   Разновидности трансформаторов

6. Дата изготовления указана мягким алюминием таблички. Информация пригодится имеющим желание обратиться в службу технической поддержки производителя.
7. Шильдике предоставляет нарисованную электрическую схему соединений обмоток, номера выводов (цвета, другие условные обозначения). Согласно информации ничего проще, нежели отыскать неисправности трансформаторов. Даже если шильдик полустертый, постарайтесь найти табличку аналогичного прибора. Дальше допустимо перерисовать, распечатать нужную информацию. На специализированных форумах любители охотно делятся подобными сведениями. Повремените унывать. Наконец, многое почерпнем из справочников. Найдете, используя Яндекс. Ищите электронные версии книг, сетевые ресурсы страдают небольшой точностью. Строка поиска содержит расширения файлов: djvu, pdf, torrent. Об авторских правах не беспокойтесь, книга качается для ознакомления. Посмотрели, удалили. Нельзя передавать полученную информацию, понятное дело. Попалась брошюра, разработанная АБС Электро, приводящая необходимые сведения по продукции. Внутри некоторых приборов стоят тепловые реле, некоторые другие элементы. Поэтому прозвонить трансформатор вдесятеро сложнее рядового. В бытовой электронике чаще стоит предохранитель на 135 градусов Цельсия, упрятанный витками первичной, вторичной обмотки, по-настоящему сложное изделие преподнесет сюрприз бывалым исследователям. Кстати, термопредохранители иногда украшают магнитопровод, тестер показал разрыв обмотки, отыщите защитные элементы.

   Трансформаторы тока

8. Номинальная частота Гц отсутствует, если сеть соответствует стандартной (промышленной). Трансформатор высокочастотный не стоит использовать взамен обычного. Предвидится разное сопротивление обмоток, характеристики поменяются. Трансформатор будет работать неправильно, станет греться сильнее.
9. Характеристики рабочего режима указываются, если характер работы трансформатора выбивается за рамки термина «продолжительный». Согласно принятым нормам, прибор способен работать сколь угодно долго. В противном случае приводится операционный цикл. После определенного периода активности трансформатору понадобится отдых. Иначе сгорит, сработает защита (реле, предохранители), либо выйдет из строя обмотка вследствие перегрева.
10. Номинальная полная мощность кВА указывается для значимых обмоток. Полезно знать: под НН понимается низкое, под ВН высокое напряжение. Легко понять, изучив трансформатор сварочного аппарата. Ток электродов большой, напряжение низкое. Витки сформированы толстым проводом, сопротивление маленькое. Номинальная полная мощность позволит согласовать источник с потребителем. Допустим, стоит низковольтное оборудование, требуется быстро подобрать трансформатор. Избегая ломать голову, следует сравнить мощности: потребления, допустимую вторичной обмотки трансформатора. Аспекты прояснятся. Максимальная мощность потребления оборудования ниже рабочей (номинальной) вторичной обмотки трансформатора.

    Шильдик трансформатора тока

11. Номинал напряжения главной вторичной обмотки выступает характеристикой, по которой понятно, исправен ли трансформатор. Достаточно заручиться отсутствием короткого замыкания, включить первичную обмотку в сеть. Тестером (рассчитанным на указанный диапазон) проведем замер. Намного надежнее измерения сопротивления, попыток вычислить коэффициент передачи.
12. В стабилизаторах напряжения чаще применяются трансформаторы с переменным количеством витков. Специальный бегунок обходит вторичную обмотку, снимая нужный вольтаж. Маркировка некоторых трансформаторов содержит пределы изменения напряжения. Разумеется, учитывается проверяющим. Кстати, чаще в этом месте кроется неисправность трансформаторов. Либо замыкает соседние витки, либо плохой контакт бегунка. Найденную поломку исправим.
13. Номинальные токи обмоток иногда позволят не глядя подобрать составные части сети. Например, автомат защиты. Многие устройства предоставляют параметры максимальной нагрузки по току. Полезно амперметром значение измерить, потребуется подключить потребителя. Понятно, короткое замыкание вторичной обмотки делать не следует.
14. Напряжение короткого замыкания вторичной обмотки указывается процентами номинала. Понятно, что в отличие от идеального источника энергии, изучавшегося преподавателями уроков физики, реальные приборы бессильны выдать показатели. Поэтому при резком возрастании тока напряжение стремительно падает. Проценты даются относительно номинального значения. Конкретное значение посчитаете сами, заручившись помощью калькулятора ОС Виндовс. Стоит ли пытаться организовать короткое замыкание своими руками, сказать затрудняемся. Рискованно: пробки выбьет, трансформатор подвержен опасности.

Надеемся, рассказали про способы устранения неисправностей трансформаторов. Главное – обнаружить причину, затем каждый вертится вокруг собственной оси. Простейшим (часто единственным) вариантом решения проблемы будет перемотка неисправной катушки. Делается проводом, купленным на рынке, посчитать количество витков – отдельное искусство. Проще сделать запрос форуму. В ответ:

• дадут ссылку на специализированную компьютерную программу;
• поделятся опытом;
• посоветуют.

Обратите внимание, условные обозначения, список параметров, определены типом трансформатора. Необязательно идентичны приведенным в обзоре портала ВашТехник.

Как прозвонить трехфазный трансформатор. Руководство как проверить мультиметром разное электрооборудование

Основное назначение трансформатора – это преобразование тока и напряжения. И хотя это устройство выполняет достаточно сложные преобразования, само по себе оно имеет простую конструкцию. Это сердечник, вокруг которого намотано несколько катушек проволоки. Одна из них является вводной (носит название первичная обмотка), другие выходными (вторичные). Электрический ток подается на первичную катушку, где напряжение индуцирует магнитное поле. Последнее во вторичных обмотках образует переменный ток точно такого же напряжения и частоты, как и в обмотке входной. Если количество витков в двух катушках будет разным, то и ток на входе и выходе будет разным. Все достаточно просто. Правда, это устройство нередко выходит из строя, и его дефекты не всегда видны, поэтому у многих потребителей возникает вопрос, как проверить трансформатор мультиметром или другим прибором?

Необходимо отметить, что мультиметр пригодиться и в том случае, если перед вами лежит трансформатор с неизвестными параметрами. Так вот их с помощью этого прибора также можно определить. Поэтому, начиная работать с ним, надо в первую очередь разобраться с обмотками. Для этого придется все концы катушек вытянуть по отдельности и прозвонить их, выискивая тем самым парные соединения. При этом рекомендуется концы пронумеровать, определив, к какой обмотке они относятся.

Самый простой вариант – это четыре конца, по две на каждую катушку. Чаще встречаются устройства, у которых более четырех концов. Может оказаться и так, что некоторые из них «не прозваниваются», но это не значит, что в них произошел обрыв. Это могут оказаться так называемые экранирующие обмотки, которые располагаются между первичными и вторичными, они обычно соединяются с «землей».

Вот почему так важно при прозвонке обращать внимание на сопротивление. У сетевой первичной обмотки оно определяется десятками или сотнями Ом. Обратите внимание, что маленькие трансформаторы обладают большим сопротивлением первичных обмоток. Все дело в большем количестве витков и малом диаметре медной проволоки. Сопротивление вторичных обмоток обычно приближенно к нулю.

Проверка трансформатора

Итак, с помощью мультиметра определены обмотки. Теперь можно переходить непосредственно к вопросу, как проверить трансформатор, используя все тот же прибор. Разговор идет о дефектах. Их обычно два:

• обрыв;
• износ изоляции, что приводит к замыканию на другую обмотку или на корпус устройства.

Обрыв определить проще простого, то есть, проверяется каждая катушка на сопротивление. Мультиметр выставляется в режим омметра, щупами подключаются к прибору два конца. И если на дисплее показывается отсутствие сопротивления (показаний), то это гарантированно обрыв. Проверка цифровым мультиметром может быть недостоверной в том случае, если тестируется обмотка с большим количеством витков. Все дело в том, что чем больше витков, тем выше индуктивность.

Замыкание проверяется так:

1. Один щуп мультиметра замыкается на выводной конец обмотки.
2. Второй щуп попеременно подсоединяется к другим концам.
3. В случае с замыканием на корпус второй щуп соединяется с корпусом трансформатора.

Есть еще один часто встречаемый дефект – это так называемое межвитковое замыкание. Оно происходит в том случае, если изоляция двух соседних витков изнашивается. Сопротивление в этом случае у проволоки остается, поэтому в месте отсутствия изоляционного лака происходит перегрев. Обычно при этом выделяется запах гари, появляются почернения обмотки, бумаги, вздувается заливка. Мультиметром этот дефект также можно обнаружить. При этом придется узнать из справочника, какое сопротивление должно быть у обмоток данного трансформатора (будем считать, что его марка известна). Сравнивая фактический показатель со справочным, можно точно сказать, есть ли изъян или нет. Если фактический параметр отличается от справочного вполовину или больше, то это прямое подтверждение межвиткового замыкания.

Внимание! Проверяя обмотки трансформатора на сопротивление, не имеет значение, какой щуп к какому концу подсоединять. В данном случае полярность не играет никакой роли.

Измерение тока холостого хода

Если трансформатор после тестирования мультиметром оказался исправным, то специалисты рекомендуют проверить его и на такой параметр, как ток холостого хода. Обычно у исправного устройства он равен 10-15% от номинала. В данном случае под номиналом имеется в виду ток под нагрузкой.

Для примера, трансформатор марки ТПП-281. Входное его напряжение – 220 вольт, и ток холостого хода равен 0,07-0,1 А, то есть не должен превышать сто миллиампер. Перед тем как проверить трансформатор на параметр тока холостого хода, необходимо измерительный прибор перевести в режим амперметра. Обратите внимание, что при подаче электроэнергии на обмотки сила пускового тока может превосходить номинальный в несколько сот раз, поэтому измерительный прибор подключают к тестируемому устройству замкнутым накоротко.

После чего необходимо разомкнуть выводы измерительного прибора, при этом на его дисплее отразятся числа. Это и есть ток без нагрузки, то есть, холостого хода. Далее, замеряется напряжение без нагрузки на вторичных обмотках, затем под нагрузкой. Снижение напряжения на 10-15% должно привести к показателям тока, которые не превышают один ампер.

Чтобы изменить напряжение, к трансформатору необходимо подключить реостат, если такового нет, можно подключить несколько лампочек или спираль из вольфрамовой проволоки. Чтобы увеличить нагрузку, надо или увеличивать количество лампочек, или укорачивать спираль.

Заключение по теме

Перед тем как проверить трансформатор (понижающий или повышающий) мультиметром, необходимо понимать, как устроено это устройство, как оно работает, и какие нюансы необходимо учитывать, проводя проверку. В принципе, ничего сложного в данном процессе нет. Главное знать, как переключить сам измерительный прибор в режим омметра.

Похожие записи:

Часто нужно ознакомиться заранее с вопросом о том, как проверить трансформатор. Ведь при выходе его из строя или нестабильной работе будет сложно искать причину отказа оборудования. Это простое электротехническое устройство можно продиагностировать обычным мультиметром. Рассмотрим, как это сделать.

Что собой представляет оборудование?

Как проверить трансформатор, если не знаем его конструкцию? Рассмотрим принцип действия и разновидности простого оборудования. На магнитный сердечник наносят витки медной проволоки определенного сечения так, чтобы оставались выводы для подающей обмотки и вторичной.

Передача энергии во вторичную обмотку производится бесконтактным способом. Тут уже становится почти ясно, как проверить трансформатор. Аналогично прозванивается обычная индуктивность омметром. Витки образуют сопротивление, которое можно измерить. Однако такой способ применим, когда известна заданная величина. Ведь сопротивление может измениться в большую или меньшую сторону в результате нагрева. Это называется межвитковое замыкание.

Такое устройство уже не будет выдавать эталонное напряжение и ток. Омметр покажет только обрыв в цепи или полное короткое замыкание. Для дополнительной диагностики используют проверку замыкания на корпус тем же омметром. Как проверить трансформатор, не зная выводов обмоток?

Это определяется по толщине выходящих проводов. Если трансформатор понижающий, то выводные проводники будут толще подводящих. И соответственно, наоборот: у повышающего вводные провода толще. Если две обмотки выходные, то толщина может быть одинаковой, про это следует помнить. Самый верный способ посмотреть маркировку и найти технические характеристики оборудования.

Виды

Трансформаторы делятся на следующие группы:

• Понижающие и повышающие.
• Силовые чаще служат для уменьшения подводящего напряжения.
• Трансформаторы тока для подачи потребителю постоянной величины тока и ее удержания в заданном диапазоне.
• Одно- и многофазные.
• Сварочного назначения.
• Импульсные.

В зависимости от назначения оборудования изменяется и принцип подхода к вопросу о том, как проверить обмотки трансформатора. Мультиметром можно прозвонить лишь малогабаритные устройства. Силовые машины уже требуют иного подхода к диагностике неисправностей.

Метод прозвонки

Метод диагностики омметром поможет с вопросом о том, как проверить трансформатор питания. Прозванивать начинают сопротивление между выводами одной обмотки. Так устанавливают целостность проводника. Перед этим проводят осмотр корпуса на отсутствие нагаров, наплывов в результате нагрева оборудования.

Далее замеряют текущие значения в Омах и сравнивают их с паспортными. Если таковых не имеется, то потребуется дополнительная диагностика под напряжением. Прозвонить рекомендуется каждый вывод относительно металлического корпуса устройства, куда подключаются заземление.

Перед проведением замеров следует отключить все концы трансформатора. Отсоединить от цепи их рекомендуется и в целях собственной безопасности. Также проверяют наличие электронной схемы, которая часто присутствует в современных моделях питания. Её также следует выпаять перед проверкой.

Бесконечное сопротивление говорит о целой изоляции. Значения в несколько килоом уже вызывают подозрения о пробое на корпус. Также это может быть за счет скопившейся грязи, пыли или влаги в воздушных зазорах устройства.

Под напряжением

Испытания с поданным питанием проводятся, когда стоит вопрос о том, как проверить трансформатор на межвитковое замыкание. Если мы знаем величину питающего напряжения устройства, для которого предназначен трансформатор, то замеряют вольтметром значение холостого хода. То есть провода выводные находятся в воздухе.

Если значение напряжения отличается от номинального, то делают выводы о межвитковом замыкании в обмотках. Если при работе устройства слышны треск, искрение, то такой трансформатор лучше сразу выключить. Он неисправен. Существуют допустимые отклонения при измерениях:

• Для напряжения значения могут отличаться на 20%.
• Для сопротивления нормой является разброс значений в 50% от паспортных.

Замер амперметром

Разберемся, как проверить трансформатор тока. Его включают в цепь: штатную либо собственно изготовленную. Важно, чтобы значение тока было не меньше номинального. Замеры амперметром проводят в первичной цепи и во вторичной.

Ток в первичной цепи сравнивают со вторичными показаниями. Точнее, делят первые значения на замеренные во вторичной обмотке. Коэффициент трансформации следует взять из справочника и сравнить с полученными расчетами. Результаты должны быть одинаковыми.

Трансформатор тока нельзя замерять на холостом ходу. На вторичной обмотке в таком случае может образоваться слишком высокое напряжение, способное повредить изоляцию. Также следует соблюдать полярность подключения, что повлияет на работу всей подключенной схемы.

Типичные неисправности

Перед тем как проверить трансформатор микроволновки, приведем частые разновидности поломок, устраняемых без мультиметра. Часто устройства питания выходят из строя вследствие короткого замыкания. Оно устанавливается путем осмотра монтажных плат, разъемов, соединений. Реже происходит механическое повреждение корпуса трансформатора и его сердечника.

Механический износ соединений выводов трансформатора происходит на движущихся машинах. Большие питающие обмотки требуют постоянного охлаждения. При его отсутствии возможен перегрев и оплавление изоляции.

ТДКС

Разберемся, как проверить импульсный трансформатор. Омметром можно будет установить только целостность обмоток. Работоспособность устройства устанавливается при подключении в схему, где участвует конденсатор, нагрузка и звуковой генератор.

На первичную обмотку пускают импульсный сигнал в диапазоне от 20 до 100 кГц. На вторичной же обмотке делают замеры величины осциллографом. Устанавливают присутствие искажений импульса. Если они отсутствуют, делают выводы об исправном устройстве.

Искажения осциллограммы говорят о подпорченных обмотках. Ремонтировать такие устройства не рекомендуется самостоятельно. Их настраивают в лабораторных условиях. Существуют и другие схемы проверки импульсных трансформаторов, где исследуют присутствие резонанса на обмотках. Его отсутствие свидетельствует о неисправном устройстве.

Также можно сравнивать форму импульсов, поданных на первичную обмотку и вышедших со вторичной. Отклонение по форме также говорит о неисправности трансформатора.

Несколько обмоток

Для замеров сопротивления освобождают концы от электрических соединений. Выбирают любой вывод и замеряют все сопротивления относительно остальных. Рекомендуется записывать значения и маркировать проверенные концы.

Так мы сможем определить тип соединения обмоток: со средними выводами, без них, с общей точкой подключения. Чаще встречаются с отдельным подключением обмоток. Замер получится сделать только с одним из всех проводов.

Если имеется общая точка, то сопротивление замерим между всеми имеющимися проводниками. Две обмотки со средним выводом будут иметь значения только между тремя проводами. Несколько выводов встречается в трансформаторах, рассчитанных на работу в нескольких сетях номиналом 110 или 220 Вольт.

Нюансы диагностики

Гул при работе трансформатора является нормальным, если это специфичные устройства. Только искрение и треск свидетельствуют о неисправности. Часто и нагрев обмоток — это нормальная работа трансформатора. Чаще это наблюдается у понижающих устройств.

Может создаваться резонанс, когда вибрирует корпус трансформатора. Тогда следует его просто закрепить изоляционным материалом. Работа обмоток значительно меняется при неплотно затянутых или загрязненных контактах. Большинство проблем решается зачисткой металла до блеска и новой обтяжкой выводов.

При замерах значений напряжения и тока следует учитывать температуру окружающей среды, величину и характер нагрузки. Контроль подводящего напряжения также необходим. Проверка подключения частоты обязательна. Азиатская и американская техника рассчитана на 60 Гц, что приводит к заниженным выходным значениям.

Неумелое подключение трансформатора может привести к неисправности устройства. Ни в коем случае не подсоединяют к обмоткам постоянное напряжение. Витки быстро оплавятся в противном случае. Аккуратность в замерах и грамотное подключение помогут не только найти причину поломки, но и, возможно, устранить ее безболезненным способом.

Расскажет, как выполнить проверку трансформатора тестером. Если трансформатор имеет несколько обмоток, тогда прозвонить его не составит труда. Проблема может возникнуть только в том случае, если трансформатор будет иметь несколько выводов. Настоящий трансформатор будет иметь несколько выводом с вторичной обмоткой. Проверка трансформатора достаточно сложный процесс, но мы расскажем, как его сделать.

Для получения определенных номиналов напряжения вам следует выполнить проверку. На один магнитопровод может быть намотано два отдельных трансформатора. Теперь мы расскажем, как проверить трансформатор.

Проверка трансформатора тестером

Условные обозначения для силовых трансформаторов (ГОСТ 52719-2007)

• Логотип предприятия-производителя. Обычно если на устройстве есть логотип, тогда вы сможете перейти на официальный сайт завода изготовителя и почерпнуть новую информацию. Проблема может заключаться в том, что некоторые предприятия уже прекратили свою работу. Именно поэтому вам необходимо ввести маркировку в поисковую систему. Мы уверенны, что вы быстро найдете не только маркировку, но схему устройства. Дальше нет ничего проще, как прозвонить трансформатор и определить, нет ли пробоя. Сопротивление изоляции должно составлять не менее 20 Мом. Проверка трансформатора будет выполнена с помощью тестера.

• Название изделия будет являться ключевым фактором. Также вам необходимо помнить, что различные классы предназначаются для своих целей. В этом смысле вы можете использовать трансформатор тока в качестве входного для гальванической развязки. В этих устройствах напряжение обычно нормируется отдельно. Вторичная обмотка трансформатора тока будет подключаться на соответствующую катушку прибора контроля измерения. Маркировка трансформатора может содержать слова «трансформатор» или «автотрансформатор». «Автотрансформатор» будет отличаться от обычного, отсутствием гальванической развязки между первичной и вторичной обмотки. Многие могут подумать, зачем это нужно? При движении электропоездов будет очень удобно через определенные промежутки расставлять автотрансформатор. Также вы можете встретить и другие разновидности трансформатора. Если вы определите тип своего устройства, тогда по ГОСТ вы сможете проверить его класс. Для данного класса прибором маркировка ведется по ГОСТ 11677-75. Этот ГОСТ является международным.

• Заводской номер поможет вам получить техническую поддержку. На Тайване и в Китае есть специалисты, которые помогут вам разобраться. Для советских изделий эта информация может оказаться бесполезной. Проверка трансформатора в этом случае окажется бесполезной.
• Условные обозначения типа помогут разобраться с конструктивными особенностями. По ГОСТ 7746-2001 существует таблица, по которым будет вестись маркировка. Затем вам необходимо будет найти климатическое расширение. Благодаря этим данным вы сможете найти отличительные черты трансформатора. Проверка трансформатора благодаря этим данным будет значительно легче.

• Также полезными будут являться сведения о нормативной документации. Стандарт, по которому изготовлен трансформатор, приведен ниже. Вам необходимо будет просто открыть документацию и изучить информацию. В каждом случае могут присутствовать определенные разновидности и поэтому найти их можно в поисковой системе.

• Дата изготовления устройства обычно выбита на алюминиевой табличке. Эта информация будет полезной, если вы решите обратиться в службу технической поддержки.
• На шильдике трансформатора очень часто может быть нарисована электрическая схема соединения обмоток. Также здесь будут изображены номера выводов. Благодаря этой информации проверка трансформатора не займет много времени. Даже если шильдик немного стертый, то вы все равно сможете найти необходимую информацию. Если вы найдете информацию, тогда ее можно перерисовать или распечатать. Некоторые трансформаторы могут иметь тепловое реле и другие элементы. Поэтому прозвонить трансформатор с дополнительными элементами не составит никакого труда. Если на вашем трансформаторе стоит предохранитель, тогда прозвонить его будет намного сложнее.

• Номинальная частота может отсутствовать, если сеть соответствует стандартной. Также вам следует знать, что трансформатор высокой частоты не следует использовать вместо обычного. В этом случае трансформатор будет работать не так.
• Характеристики рабочего режима будут указываться только в том случае если его характер работы непродолжительный. В противном случае устройство будет работать плохо. После определенной активности устройству может потребоваться отдых. Если не давать устройству отдохнуть тогда одна из его обмоток может выйти из строя. Если вам интересно, тогда читайте про .

• Номинальная полная мощность будет указываться для всех значимых обмоток. Также вам следует знать, что НН – это низкое напряжение, а ВН – это высокое напряжение. Понять этот процесс можно на примере сварочного аппарата. Ток, который содержится на электродах будет большой, а напряжение низким. Номинальная полная мощность позволяет согласовать источник с потребителем. Многие могут подумать, если низковольтное оборудование, как быстро подобрать трансформатор? Чтобы сделать правильный выбор вам необходимо будет обратить внимание на его мощность. Максимальная мощность потребления оборудования не должна превышать рабочую мощность вторичной обмотки трансформатора.

• Стабилизаторы напряжения обычно могут трансформаторы, которые имеют переменное количество витков. В этом случае специальный бегунок будет ходить только по вторичной обмотке. Поэтому в маркировке этих трансформаторов могут присутствовать определенные пределы изменения напряжения. Проверка трансформатора должна выполнять с учетом этой информации.
• Номинальные токи обмоток иногда позволяют подобрать составные части сети. Многие устройства могут предоставлять данные по максимальной нагрузке. Измерить это значение можно амперметром. Короткое замыкание на вторичной обмотке делать не следует.
• Напряжение короткого замыкания вторичной обмотки указывается в процентах от номинала. В отличие от идеального источника энергии реальные приборы могут не дать этих показателей. При возрастании тока напряжение значительно упадет. Проценты будут даваться от номинального напряжения. Конкретное значение вы сможете посчитаться с помощью калькулятора.

Мультиметр – это измерительное устройство, которое единовременно объединяет в себе несколько различных функций. С помощью него можно измерить напряжение, электрический ток и сопротивление устройства.

На данный момент различают два основных типа мультиметров:

• аналоговый – этот прибор имеет шкалу с небольшой стрелкой. Она и показывает изменения.
• цифровой – в отличии от первого варианта, этот тип оборудования оснащен специальным цифровым экраном. Устройство является более современным.

При помощи тестера (мультиметра) можно проверить работоспособность любого технического оборудования.

Сам по себе трансформатор – это сложное устройство, которое необходимо для преобразования электрического тока и напряжения. На сердечник магнитного типа наматывают входное и несколько выходных обмоток. Напряжение на первичной обмотке создает магнитное поле индуцированного типа, вызывающее образование напряжения, носящего переменный характер, которое имеет такой же показатель частоты, что и на вторичной обмотке.

Для того чтобы самостоятельно произвести проверку трансформатора мультиметром, следует ознакомиться с видеоматериалом, представленным ниже:

На данный момент абсолютно точно можно проверить два дефекта трансформатора с помощью мультиметра:

• замыкание на корпусе устройства;
• обрыв обмотки.

Порой проверять необходимо трансформатор, задействованный в создании определённого электрического прибора. Далее будет рассмотрено несколько примеров:

• проверить мультиметром трансформатор в компьютерных колонках можно самостоятельно, естественно, если имеется данное измерительное оборудование. Для этого на клеммы устанавливают щупы и проверяют соответствие имеющегося уровня сопротивления, тому, что указано на корпусе;
• чтобы проверить строчный трансформатор мультиметром – следует пользоваться определением реального и номинального сопротивления. Существует множество вариантов определения исправности срочного транзистора;
• если нужно продиагностировать импульсный трансформатор, то при помощи мультиметра замеряют показатель напряжения данного прибора;
• как проверить трансформатор мультиметром не выпаивая – для этого специально используют цифровой мультиметр;
• как проверить понижающий трансформатор мультиметром – для этого специально производят замер напряжения на вторичной обмотке устройства. В том случае, если в помещении внезапно почувствовался запах гари, необходимо прекратить эксперимент. Непосредственно саму обмотку трансформатора проверяют с помощью специальных щупов.

Если сложилась такая ситуация, когда необходимо проверить трансформатор мультиметром в люстре, то следует на время снять корпусные детали, которые мешают проникнуть внутрь изделия и провести всю работу без лишних проблем.

В том случае, если необходимо произвести измерения трансформатора мультиметром на плате, то следует обратиться к следующему видеоматериалу:

Как проверить диод?

Чтобы самостоятельно провести проверку светодиода мультиметром, при отсутствии опыта, следует тщательно изучить видеоматериал, представленный ниже:

При проверке светодиода на исправность мультиметром, требуется подключить устройство минусом к катоду и плюсом к аноду. Этот тип прозвана подходит только для мало мощностных светодиодов. При включении тестера светодиод загорится.

Для проверки диода без выпаивания необходимо будет использовать аналоговый мультиметр, только так измерения будут получены максимально точно.

Если необходимо провести проверку диода при помощи мультиметра dt 832, его первоначально переключают в режим проверки диодного оборудования и определяют сопротивление интересующего элемента.

Внимание! Без должного опыта провести проверку диода мультиметром на плате не получится. Это под силу только опытному специалисту.

Чтобы проверить диод мультиметром на ампер нужно будет перевести прибор в режим измерения электрического тока. Только так можно будет без проблем узнать уровень тока.

Для проверки диода мультиметром в цепи необходимо помнить о ряде моментов. О них и будет рассказано в следующем видео:

Как проверить транзистор?

Для проверки транзистора с помощью мультиметра потребуется изучить материал, представленный ниже. Это видео дает возможность сделать процесс намного проще и понятнее:

При помощи многофункционального измерительного прибора можно выполнить проверку следующих элементов:

• как проверить полевой транзистор мультиметром – предварительно устройство проверяют на наличие статического электричества. Делают это при помощи мультиметра MOSFET. Проверку выполняют дважды, при смещении обратно наблюдается большой уровень сопротивления. Это означает, что транзистор находится в закрыто виде.

При отсутствии подачи питания на транзистор проверка мультиметром проводится следующим образом:

• первоначально определяют выводы базы;
• потом производят замер сопротивления между средним и левым выводами;
• затем то же самое проводят с правым и средним выводами;

Показатель сопротивления перехода на среднем выходе всегда будет меньше чем на левом, если это не так, то устройство неисправно.

Проверить IGBT транзистор можно с помощью цифровой аппаратуры. При этом красный щуп направляют к истоку, а черный к затворной части. В конечном итоге должно быть зафиксировано бесконечное сопротивление.

Если необходимо проверить mosfet полевой транзистор мультиметром, то красный провод подводят к плюсу, а черный естественно к минусу. Это касается цифрового измерительного прибора. Если на выходе будет от 400 до 700, то напряжение на диоде падает, при изменении полярности напряжение возрастает до бесконечности.

Внимание! в случае с составным типом транзисторов провести обычную проверку тестовым оборудованием не получится. Для этого необходимо разбираться со схемой и выполнять комплексную диагностику.

Для проверки npn транзистора мультиметром используется мультиметр типа MOSFET. Для этого снимают статическое электричество и ставят устройство в режим проверки диодов. Таким же образом проводят проверку и транзисторов кт825г, и кт805ам. При этом щупы мультиметра ставят следующим образом: черный на минус, а красный на плюс. В том случае, если устройство работает, мультиметр будет показывать напряжение от 0,5 до 0,7 В.

Внимание! При изменении полярности щупов устройства величина остается неизменной.

Если речь идет о проверке транзистора pnp или биполярного транзистора (что является одним и тем же) с помощь универсального измерительного прибора, то стоит использовать видеоматериал, предоставленный ниже:

Как проверить катушку зажигания?

Как уже говорилось, проверить при помощи мультиметра можно абсолютно любое техническое оборудование. К примеру, проверка катушки зажигания мультиметром выглядит следующим образом:

В том случае, если неприятность случилась на природе, то всегда необходимо иметь в автомобиле мультиметр. Он поможет быстро определить проблему и выявить пути ее решения.

При проверке катушки зажигания газели стоит установить красный провод на «+», а черный на «-» (в первичной катушке показатель будет варьироваться от 0,4 до 2 Ом), а во вторичной его уровень будет находиться между отметкой в 6 и 15 кОм.

Если же необходимо провести «исследование» катушки зажигания мультиметром на скутере, то стоит хорошо изучить видеоматериал, который прикреплен ниже:

Видео

Смотрите на видео как пользоваться мультиметром:

При использовании данного измерительного прибора необходимо помнить о правилах безопасности. При несоблюдении последних существует огромная вероятность того, что человек навредит себе при проведении всех измерительных процессов.

Окт 5, 2015 Татьяна Сумо

Как проверить трансформатор мультиметром на исправность

За ответом на вопрос, что же такое трансформатор, обратимся к известной всем Википедии. Она гласит — трансформатор или преобразователь — это электромагнитное устройство, которое имеет, две, чаще больше, обмотки и служит для преобразования с помощью электромагнитной индукции напряжений переменного тока в одну или несколько систем, без смены частоты тока.

Как проверить трансформатор мультиметром

Главное применение трансформатора – изменение характеристик электричества и напряжения. Несмотря на то, что этот прибор совершает очень непростые преобразования конструкция его предельно проста. Состоит из сердечника, на него наматывается некоторое количество катушек медной проволоки. Среди них, одна вводная (или другими словами первичная), остальные катушки называются вторичными или выводными.

Изначально ток поступает на вводную катушку, на которой в результате индукции магнитного поля возникает напряжение. Заключительная из вторичных катушек создаёт ток переменного типа, равный по своим характеристикам току на первичной катушке. Если на вводной и выводной обмотках будет разное количество витков намотано, то соответственно и характеристики тока будут различными. Как говорится, всё гениальное — просто. Вот только устройство это довольно часто выходит из строя, а дефекты его обычно не незаметны невооружённому глазу. Именно из-за этого все чаще всплывает вопрос, как протестировать преобразователь мультиметром или другим измерительным прибором?

Следует заметить тот факт, что различные тестеры, в том числе и мультиметр, понадобится даже, если у вас оказался трансформатор с не обозначенными и незнакомыми вам параметрами.  Мультиметром тоже их возможно будет узнать.

Перед началом работы, предстоит сперва сориентироваться с катушками.  Необходимо будет все концы обмоток извлечь наружу, развести в стороны и проверить мультиметром, этим мы найдем начало и конец каждой из катушек. Нумеруем вход и выход каждой катушки.

Простейший случай, когда у вас всего четыре окончания, получается по два на каждую обмотку. Однако зачастую попадаются приборы, у которых имеется больше, чем четыре конца. Может быть, что какие-то из них не будут прозваниваться, но это не означает, что где-то произошёл обрыв.   Скорее всего, это экранирующая обмотка, которая обычно располагается между вводной и выводной обмотками и как правило соединяется с «землей».

Устройство трансформатора и его назначение

Все преобразователи делятся на однофазные и трёхфазные. Что за этим скрывается? Если электричество идёт по трём проводам – то имеем три фазовых провода и нулевой – это и значит трёхфазный. А если же всего по двум проводам, то имеем однофазное электричество. Чтобы из трёх фаз превратить в одну, нужно всего лишь использовать один провод трёхфазного и его ноль. Во всех квартирах и домах используется однофазный ток.  В розетке, куда включен телевизор поступает однофазный переменный ток.

Силовой трансформатор

Подобные виды трансформаторов устанавливаются на электрических сетях и в различных установках для приёма и преображения электрического тока.  Своё название он получил от того, что служит для подачи и приёма энергии на линии электропередачи и обратно с них, работает с напряжением до 1150 кВ.

По своей конструкции трансформаторы силового типа содержат две, иногда три и больше катушек, установленных на сердечнике. Работают они и на подстанциях, и на различных электростанциях. Больше всего распространены трехфазные преобразователи, так как у них на 15 процентов меньше потери, чем если использовать три однофазных.

Трансформатор сетевой

Подобного вида трансформаторы, в советское время, встречались практически в каждом приборе. Именно им преобразуется напряжение электросети из стандартных 220 вольт в необходимое тому или иному прибору.

Обычно эти преобразователи комплектуются несколькими выводными катушками, чтобы иметь возможность задействовать несколько источников питания для запитки разных участков электрической цепи. Сейчас они нередко встречаются в приборах, где имеются радиолампы.

Автотрансформатор

Это один из видов преобразователей низкой частоты, в которых выводная катушка является частью вводной или наоборот. В таком преобразователе катушки связываются не только магнитным способом, но и электрическим. Несколько выводов отходят от одной катушки и позволяют с одной единственной обмотки выводить разное напряжение.

Из преимуществ, это стоимость, которая намного меньше, а вот недостатком является отсутствие на катушках гальванической развязки. Их используют в различных приборах автоматического управления и сетях высокого напряжения.

Лабораторный автотрансформатор

Этот вид трансформатора является скорее частным, чем типичным случаем. Он предназначен для плавной регулировки напряжения тока, который подаётся к тому или иному прибору. Его конфигурация выглядит как кольцеобразный трансформатор с одной катушкой.

Трансформатор тока

Трансформатор тока – это такое устройство, вводная катушка которого запитывается от источника питания, а выводная — к замеряющим диагностическим устройствам с низким показателем собственного сопротивления. Наиболее часто встречающимся видом преобразователя этого типа считается измерительный трансформатор тока.

Как определить обмотки

Как известно, трансформаторы созданы для изменения поступающей величины тока на нужную. Стандартный преобразователь имеет обычно две обмотки первичную и вторичную. Ток поступает в первичный контур, а нагрузка подается на вторичный. Но чаще современные преобразователи снабжены несколькими катушками, что и усложняет их правильное определение.

Внимательно осмотрев внешний слой трансформатора можно найти изображение на изоляции схемы строения или цифровые обозначения катушек, у старых советских трансформаторов указывается код, по которому можно найти в справочнике всю информацию.

В случае, если при наружном осмотре, маркировки не найдено, подсказать предназначение тех или иных витков поможет толщина провода. Если трансформатор понижающий, то витки первичной обмотки всегда тоньше витков вторичных катушек.

Если рассмотреть последовательность наматывания витков катушек в преобразователе, можно заметить, что первичная обмотка мотается раньше, а следом поверх нее наматывают вторичные.

В некоторых моделях трансформаторов, чаще всего в сетевых, определение предназначения катушек вообще не представляет трудности. Витки первичной и вторичной обмотки располагаются на пластиковой основе и разделены перегородкой.

Замер тока холостого хода

Когда в результате тестирования выяснилось, что преобразователь оказался в рабочем состоянии, рекомендуется еще и проверить его ток холостого хода. Как правило, если прибор исправен, то этот параметр находится в пределах 10-15% от паспортного значения. Под паспортным значением следует считать ток под нагрузкой.

Перед проверкой на значение холостого хода мультиметр переводится в положение амперметра. Следует учитывать, что при поступлении электричества на обмотку сила пускового тока значительно превосходит паспортный показатель, поэтому тестер подключается к проверяемому устройству накоротко замкнутым.

Как проверить бытовые понижающие трансформаторы

Мультиметром возможно протестировать и самые распространённые в большинстве бытовых электроприборов понижающие напряжение трансформаторы, которые применяются в источниках питания с входящим напряжением в 220 вольт и исходящим от 5 до 30. Исключая возможность касания к оголённым проводам подайте на вводную катушку напряжение в 220 вольт. Если всё прошло без последствий, то прижмите щупы мультиметра, измерьте значение напряжения на вторичных катушках. Если показатели отличаются от нормальных более чем на 20 процентов, то это свидетельство неисправности этой катушки.

Более мультиметр нам ничем не сможет помочь, теперь уже нужны будут генератор и осциллограф.

Как проверить трансформатор мультиметром – диагностика неисправностей

Трансформаторы применяются практически во всех электроприборах, как промышленных, так и бытовых.

Оставим за рамками статьи трансформаторы, используемые энергетическими компаниями, и рассмотрим устройства преобразования напряжения, применяемые в блоках питания домашних электроприборов.

Как работает трансформатор, и для чего он нужен?

Трансформатор относится к элементарным электротехническим устройствам. Принцип его работы основан на возбуждении магнитного поля и двустороннем его преобразовании.

Важно! Индуцировать магнитное поле на сердечнике можно только с помощью переменного тока. Поэтому трансформаторов, работающих на постоянном токе, не существует. При необходимости преобразовать постоянное напряжение, его сначала делают переменным или импульсным. Например, с помощью задающих генераторов.

На единый магнитный сердечник наматывается первичная обмотка, на которую подается переменное напряжение с первичными характеристиками. На остальных обмотках, намотанных на тот же сердечник, индуцируется переменное напряжение. Разница в количестве витков в отношении к первичке, определяет коэффициент передачи.

Как рассчитать обмотку трансформатора?

Например, первичка состоит из 2200 витков и на нее подается 220 вольт переменного напряжения. На каждые 10 витков такого трансформатора приходится 1 вольт. Соответственно, для получения требуемого значения напряжения на вторичных обмотках, необходимо умножить его на 10, и мы получим количество витков вторички.

Чтобы получить 24 вольта, нам необходимо 240 витков вторичной обмотки. Если требуется с одного трансформатора снимать несколько значений, можно намотать несколько обмоток.
Как проверить трансформатор и определить его обмотки?

Конец одной обмотки часто соединяют с началом следующей. Например, мы имеем две вторички на 240 и на 200 витков, соединенных последовательно. Тогда на I обмотке будет 24 вольта, на II – 20 вольт. А если снять напряжение с крайних выводов – получится 44 вольта.

Следующее значение – максимальная мощность нагрузки. Это неизменная величина. Если первичка рассчитана на мощность 220Вт, значит, через нее можно пропустить ток 1А. Соответственно, при напряжении 20 вольт на вторичной обмотке, рабочий ток может достигать 11А.

Исходя из требуемой мощности, рассчитывается сечение магнитопровода (сердечника) и сечение проводника, из которого наматываются обмотки.

Чтобы понять принцип расчета магнитопровода, взгляните на приложенную таблицу:

Это типовой расчет для Ш образного сердечника, применяемого в большинстве бытовых трансформаторов. Магнитопровод набирается из пластин, выполненных из электротехнической стали или сплавов на основе железа с добавлением никеля. Такой материал отлично справляется с удержанием стабильного магнитного поля.

Какие бывают трансформаторы?

Существует множество конфигураций магнитопровода. В зависимости от конструкции, применяются различные материалы: например – феррит.

Форма магнитопровода подбирается исходя из удобства размещения трансформатора в электроприборе. Материал и конфигурация сердечника влияет на расчетную мощность преобразователя. Также необходимо подбирать тип сердечника в зависимости от частоты преобразуемого тока.

Взаимное расположение обмоток не имеет принципиального значения. Витки первичной и вторичной обмоток могут располагаться как на одном сердечнике (внахлест), так и на разных. Главное – чтобы магнитопровод был замкнутым.

Важно! Направление витков не влияет на мощность и КПД трансформатора. Обмотки можно наматывать как в одну сторону, так и навстречу друг другу. Единственное ограничение – если создается несколько вторичек с общим концом-началом, витки должны располагаться одинаково по отношению друг к другу.

Как определить обмотки трансформатора?

Если вам достался готовый трансформатор без технической документации и данных на корпусе, перед использованием надо определить, где первичная, а где вторичные обмотки. С помощью мультиметра определяем провод с наибольшим сопротивлением. Это и есть первичка. К ней подсоединяется входной питающий провод 220 вольт.

Обратите внимание

Совет! Первичную обмотку, как правило, можно определить визуально. Это самый тонкий проводник.

Таким же способом можно прозвонить трансформатор. Если мультиметр не показывает сопротивления – значит, обмотка оборвана (перегорела).

Чтобы не «спалить» первичку высоким током на холостом ходу, можно последовательно соединить обычную лампу накаливания. Параллельно лампе устанавливаем шунтирующий выключатель.

Подключив неизвестный трансформатор к сети, необходимо дать ему поработать с лампой, затем отключить, и проверить нагрев обмотки. Если температура нормальная – замыкаем шунтирующий выключатель и подаем питание напрямую.

Мультиметр выставляем в режим измерения переменного напряжения, предел измерений – 500 вольт. Производим замер напряжения на вторичных обмотках, фиксируем значения. Затем устанавливаем ближайший к максимальному значению предел, и производим более точные замеры.

Напряжение короткого замыкания трансформатора – для чего его нужно знать?

При создании трансформатора, в теории рассчитываются все параметры, включая номинальный ток. Затем необходимо провести тестовые испытания (опыт короткого замыкания), для расчета защиты от возгорания при превышении рабочих токов.

Для этого проводится короткое замыкание вторичной обмотки трансформатора. Контакты замыкаются проводником с нулевым сопротивлением. На первичной обмотке собирается цепь из амперметра и ваттметра. Параллельно подключается вольтметр.

Регулируя входное напряжение, снимаются показания со всех приборов, и составляется векторный график напряжения короткого замыкания.

На практике подобные измерения проводятся лишь на предприятиях, производящих электроустановки.
Подробное видео о том как проверить трансформатор, как прозвонить обмотки мультиметром

About sposport

View all posts by sposport

Загрузка…

Установка комплекта проводного трансформатора — Ring Help

Эта статья поможет вам решить проблемы с питанием, заменив проводной трансформатор, который в настоящее время подключен к вашему видеодомофону, на новый.

Важно — прочтите это перед установкой трансформатора!

• Существует риск поражения электрическим током: Работа с электричеством может быть опасной, если не будут приняты надлежащие меры безопасности. Если вас не устраивают процессы и инструменты, описанные в этой статье, проконсультируйтесь с квалифицированным электриком.
• Убедитесь, что у вас есть подходящий трансформатор для замены: Мы рекомендуем трансформатор с напряжением не менее 16 вольт переменного тока и не менее 30 вольт-ампер.
• Будьте осторожны, чтобы не повредить стены: Снятие и установка трансформатора может потребовать снятия старого механизма дверного звонка или вытаскивания трансформатора из ползания. Отсутствие ухода может привести к повреждению стен или других частей дома.
• Будьте осторожны, чтобы не повредить другие электрические компоненты: Возможно, ваш оригинальный трансформатор может быть установлен в подвале, на чердаке или в подвале с другими электрическими компонентами.При снятии трансформатора будьте осторожны, не тяните за них и не повредите другие компоненты иным образом.
• Эти инструкции совместимы только с Ring Video Doorbell Pro, Ring Video Doorbell Wired и Ring Video Doorbell Pro 2! Не пытайтесь использовать эти инструкции с любым другим кольцевым устройством!

Щелкните здесь, чтобы получить дополнительную информацию о проводном трансформаторе.

Установка трансформатора

• Отключите питание выключателем.
  • Вы будете работать с электрическими проводами, поэтому перед началом выключите автоматический выключатель, который подает питание на трансформатор дверного звонка.
• Найдите свой существующий трансформатор дверного звонка.
  • Во многих домах трансформатор дверного звонка устанавливается в распределительной коробке за внутренним звонком дверного звонка или устанавливается рядом с другими электрическими компонентами в подвале или в подвале.

• Снимите имеющийся трансформатор дверного звонка.
  • Сначала отсоедините три провода, соединяющие трансформатор с бытовой сетью.
  • Затем отсоедините два провода, которые вкручены в клеммы.
    • Обратите внимание на положение каждого провода при его отсоединении. Возможно, вам будет полезно сфотографировать текущую установку для дальнейшего использования.
  • После отсоединения всех проводов снимите трансформатор.
• Установите новый трансформатор дверного звонка вместо старого.
• Подсоедините провода.
  • После того, как новый трансформатор установлен, прикрепите провода домашнего питания к соответствующим проводам на новом трансформаторе с помощью проволочных гаек.
  • Затем подключите существующие провода дверного звонка к двум винтовым клеммам. Неважно, какой провод к какому терминалу идет.
• Подайте питание на выключатель.
  • Теперь, когда новый трансформатор установлен и подключен, пора снова включить питание
• Настройте видеодомофон Ring Video Doorbell Pro, Pro 2 или Wired в приложении Ring.

Щелкните здесь, чтобы загрузить руководство по установке кольцевого трансформатора.

Информация о трансформаторе

Ring Smart Lights — Ring Help

Кольцевой трансформатор является частью линейки продуктов Smart Lights, которые укрепляют ваше кольцо безопасности, одновременно освещая ваш дом и собственность. Кольцевой трансформатор — это интеллектуальный источник питания для низковольтного проводного ландшафтного освещения. Он подключается к стандартной розетке питания GFCI и добавляет интеллектуальные функции к существующим совместимым источникам света и встраивается в новые конструкции освещения или в труднодоступных местах, таких как заборы и навесы.

В этой статье даны ответы на общие вопросы о кольцевых трансформаторах.

Что входит в коробку Transformer?

Каждая упаковка трансформатора содержит:

• Кольцевой трансформатор.
• Инструкция по эксплуатации.
• Отвертка.
• Монтажное оборудование
• Наклейка Ring Security.

Примечание: Могут быть доступны пакеты Spotlight, которые содержат кольцевой трансформатор, мост и другие блоки Smart Light с существенной экономией.Проверьте магазин на Ring.com или у местного продавца.

Какие еще продукты Ring Smart Lighting доступны?

Ring Bridge: Центральная точка подключения для всех продуктов Ring Smart Lighting. Обеспечивает интеллектуальное управление освещением из любого места с помощью приложения Ring. Позволяет продуктам Ring Smart Lighting взаимодействовать с другими продуктами Ring для повышения безопасности.

Ring Steplight: Компактные интеллектуальные фонари с датчиком движения, которые идеально подходят для освещения лестниц, террас и других проходов.Они также питаются от батареи, что упрощает установку без проводки.

Ring Pathlight: Интеллектуальный дорожный свет с датчиком движения. Питание от батареи для легкой установки без проводов. Идеально подходит для освещения дорожек и ландшафтных территорий.

Кольцевой прожектор: Яркий однолучевой интеллектуальный прожектор с датчиком движения. Питание от батареи для легкой установки без проводов в труднодоступных местах, таких как деревья и темные углы. Легко освещает ключевые области.

Кольцевой прожектор Аккумулятор: Яркий интеллектуальный прожектор с двумя головками и датчиком движения.Питание от батареи для легкой установки без проводов. Освещает большие площади мощным регулируемым светом и позиционируемым датчиком движения.

Кольцевой прожектор, проводной: Сверхъяркий интеллектуальный прожектор с двумя головками и датчиком движения. Подключен к домашней электросети. Освещает большие площади мощным регулируемым светом.

Кольцевой трансформатор: Интеллектуальный источник питания для низковольтного проводного ландшафтного освещения. Подключается к стандартной розетке GFCI. Добавляет интеллектуальные функции к существующим совместимым светильникам для полностью интегрированного дизайна освещения.

Что такое кольцевой мост? Нужно ли мне покупать один, чтобы использовать мой трансформатор?
Кольцевой мост — это центральный концентратор, который интегрирует кольцевое интеллектуальное освещение, датчики движения и трансформаторы в вашу кольцевую систему. Мост подключается к приложению Ring с помощью вашей домашней сети Wi-Fi и подключается к другим продуктам Ring Smart Lighting с помощью запатентованного протокола связи на большие расстояния.

Кроме того, вы можете использовать приложение Ring для создания групп камер Smart Lights и Ring, которые работают вместе для повышения безопасности.Например, если вы подписаны на Ring Protect, ваш дверной звонок может начать запись видео, как только датчик движения обнаружит движение. Это обеспечивает кадры, которые фиксируют события движения ранее.

Щелкните здесь, чтобы узнать больше о Кольцевом мосту.

Щелкните здесь, чтобы узнать больше о группах.

Что делает трансформатор?
Кольцевой трансформатор питает стандартное низковольтное ландшафтное освещение, но, в отличие от доступных в настоящее время трансформаторов, в нем есть технология умного дома, поэтому вы можете управлять освещением из приложения Ring, устанавливать более сложные таймеры, триггеры от других источников света и т. Д.Его можно добавить прямо в существующую систему, чтобы добавить интеллектуальные функции.

Нужна ли мне подписка Ring Protect для использования Ring Transformer?
Нет. Трансформатор будет питать и подключать интеллектуальные фонари Ring Smart Lights и другие осветительные устройства независимо от того, подписаны вы на Ring Protect или нет. Однако если вы хотите, чтобы связанные устройства записывали и сохраняли видеоизображения для любой сработавшей камеры, вам потребуется подписка Ring Protect.

Щелкните здесь, чтобы узнать больше о планах защиты кольца.

Нужно ли мне нанять электрика для установки трансформатора?
Кольцевой трансформатор и все продукты Ring Smart Lights разработаны с учетом простоты установки. Однако, как и у всех электроприборов, во время установки необходимо отключить питание выключателем. Если вы не знаете, как это сделать, или вам неудобно работать с электрическими проводами, мы рекомендуем обратиться в лицензированную службу электромонтажных работ, например Amazon Home Services.

Щелкните здесь, чтобы узнать больше об Amazon Home Services.

Как настроить и установить трансформатор?
Щелкните здесь, чтобы получить информацию о настройке и установке кольцевого трансформатора.

Можно ли скачать инструкцию?
Да. Щелкните здесь, чтобы загрузить руководство.

Насколько быстрым должен быть мой Wi-Fi, чтобы правильно использовать Ring Transformer?
Мы рекомендуем, чтобы у вашего Wi-Fi была скорость загрузки и выгрузки не менее 1 МБ.

Austin Insulators Inc.Производители ВЧ изоляторов и трансформаторов.

Около Продукты Опора Связаться Сша Главный сайт

Остин Ринг Трансформаторы > Серия с одной обмоткой > Серия с двойной обмоткой > Серия E-Cap > Масляный трансформатор A-9600 История проектирования трансформаторов. Традиционный кольцевой трансформатор Austin с воздушным разнесением разработан как для наружного, так и для внутреннего использования. Назначение этого продукта должен обеспечить средства подключения напряжения питания 50/60 Гц для башни освещение башни при сохранении радиочастотной развязки между источником питания и нагрузка. Изолирующие трансформаторы кольцевого типа Austin разработаны для использования на AM радиомачты, где входящая линия электропередачи переменного тока должна быть изолирована от система освещения башни.В этих трансформаторах используется высокое качество, низкое потеря стального сердечника тороида. Этот уникальный дизайн позволяет необходимая мощность переменного тока 50/60 Гц для магнитной связи с мачта освещает, в то же время блокируя поток радиочастотной энергии от вышки к линии электропередачи переменного тока из-за чрезвычайно низкой первичной к вторичной емкости (10-15 пФ). Для мест, где наблюдается дождь, туман, соляные брызги или песчаные / пыльные бури, может поставляться кожух для защиты трансформатора от атмосферные элементы. Маслоналивные трансформаторы освещения башни с уровнем изоляции ВЧ до 250 кВ среднеквадр. и далее также доступны. Этот тип трансформатора имеет его обмотки погружены в масло, содержащееся в фарфоровом цилиндре, помещенном между стальными торцевыми пластинами, образуя трансформаторный «модуль». Эти модули можно ставить один на другой, последовательно, на очень короткое время. высокие требования к высокочастотному напряжению. Трансформаторы, изготовленные по индивидуальному заказу, также доступны по запросу. Трансформаторы Austin Ring предлагают следующее преимущества: Воздушная изоляция — Минимальные радиочастотные потери Low Capacitance — Минимальный и стабильный эффект по настройке Положение — Лучше 10% при нормальных условиях условия нагрузки КПД — лучше 90% ниже нормы условия нагрузки Крепление — Стандартные штуцеры поставляются в комплекте Совместимость — Разрешить работу на любом 50 или 60 Гц Lightning Gap — Поставляется в стандартной комплектации

Кольцевой интеллектуальный трансформатор освещения — черный — розетка Z-Wave

Описание Перевозки 100% гарантия Гарантия низкой цены

Характеристики

• Трансформатор обеспечивает интеллектуальное управление совместимым низковольтным небольцевым ландшафтным освещением дома в сочетании с кольцевым мостом
• Добавьте это в любой стартовый комплект Ring Smart Lighting с помощью Ring Bridge, чтобы вы могли получать уведомления, настраивать параметры и подключаться к другим устройствам Ring — и все это из приложения Ring.
• Требуется на мосту eRing (продается отдельно), размещенном в помещении, для подключения ландшафтного освещения без кольца к приложению Ring, другим интеллектуальным светильникам Ring, а также дверным звонкам или камерам Ring для создания полностью подключенной системы домашней безопасности.
• Трансформатор устанавливается на открытом воздухе за считанные минуты с помощью прилагаемого монтажного оборудования и подключается к стандартным розеткам.
• Совместимость с любым светильником, требующим от 12 В до 15 В

Описание

Низковольтный трансформатор, который подключается к существующему ландшафтному освещению без кольца через кольцевой мост, чтобы включить интеллектуальное управление и включить освещение с помощью приложения Ring.

Производство: Ring

Быстрая и простая доставка

Все заказы на сумму более 100 долларов США в 48 континентальных штатах получают БЕСПЛАТНУЮ наземную доставку.

Заказы, оформленные со стандартной доставкой, обычно обрабатываются и отправляются в течение 1-2 рабочих дней. Ускоренные заказы, размещенные до 14:00. PST будет отправлен в тот же день. Выходные и праздничные дни не учитываются при обработке и доставке, поэтому при выборе способа доставки учитывайте нерабочие дни. Когда ваш заказ будет отправлен, вы получите электронное письмо с информацией для отслеживания. Z-Wave Outlet свяжется с вами по электронной почте, если выбранный вами товар в настоящее время отсутствует на складе или нам потребуется дополнительная идентификация, предоставленная для подтверждения кредита.

Наша основная служба доставки — это USPS и UPS. Мы предлагаем ускоренные услуги, такие как UPS 2nd Day Mail при выезде. Для доставки на следующий день звоните, чтобы разместить заказ.

Выходные

Помните, что время доставки не включает выходные и праздничные дни.

Стандартная доставка

Стандартные заказы обрабатываются после авторизации кредитной карты и подтверждения адреса. Заказы, отправленные стандартной доставкой, обычно доставляются в течение трех (3) — десяти (10) рабочих дней (с понедельника по пятницу, не включая праздничные дни) для континентальной части США.Все заказы отправляются в течение 1-2 рабочих дней.

UPS 2nd Day Mail

Заказы на авиаперелеты на весь второй день подтверждены до 14:00. PST будет обработан в тот же день в ожидании авторизации и проверки кредитной карты. Авторизация кредитной карты может занять 24 часа. Заказы на второй день авиаперелетов подтверждены после 14:00. PST будет обработан на следующий рабочий день. Заказы на авиабилеты второго дня размещаются в пятницу после 14:00. PST будет обработан в понедельник (кроме праздников).

Канада и Мексика

• Обычные сроки поставки 5-9 дней
• Заказы необходимо будет оплатить через PayPal или банковский перевод
• Стоимость доставки включает страховку

Возможна доставка в другие страны

Свяжитесь с нами по электронной почте: support @ zwaveoutlet.com или по телефону 619-632-5254 для индивидуального расчета стоимости доставки.

Делайте покупки из дома, зная, что ваш заказ обеспечен 100% гарантией возврата денег.

Мы поддерживаем продукты и услуги, которые мы предоставляем. Если вы не удовлетворены своей покупкой в ​​течение первых 30 дней, вы можете вернуть или обменять новые товары на полный возврат средств.

Пожалуйста, просмотрите нашу >> страницу простого возврата

<< для получения дополнительной информации

Если товар имеет производственный дефект материала или изготовления, мы можем помочь вам обработать вашу претензию по гарантии производства.Пожалуйста, свяжитесь с [email protected], чтобы решить проблему с покупкой ZWave Outlet.

Товары, приобретенные за пределами ZWaveOutlet.com, необходимо будет обработать через соответствующий канал продаж (IE: Amazon.com, Ebay.com, NewEgg.com и т. Д.). Гарантия ZWaveOutlet не покрывает транспортные расходы, понесенные во время обмена, и полностью Товары для возврата должны быть в новом состоянии.

Мы настолько уверены, что сможем сэкономить ваши деньги, что теперь гарантируем это! Если вы найдете более низкую объявленную цену в любом авторизованном U.Дилер S. о новом продукте, который есть в наличии, позвоните нам или напишите нам по электронной почте, и мы предложим любую цену, которую можно проверить. Вы можете уверенно делать покупки в ZWaveOutlet, зная, что получите ГАРАНТИРОВАННУЮ САМОЙ НИЗКОЙ ЦЕНЫ!

Engineering Timelines — Майкл Фарадей

Работа Майкла Фарадея

Изучение электричества

Явление, известное как электромагнетизм
, было открыто Гансом Кристианом Эрстедом, который опубликовал свою работу по этому вопросу в 1820 году.

Фарадей развил работу Эрстеда дальше. В сентябре 1821 года он открыл электромагнитное вращение — принцип, лежащий в основе электродвигателя.

Лишь десять лет спустя Фарадей смог вернуться к своей экспериментальной работе с электромагнестизмом. Но когда он это сделал, он совершил еще один прорыв …

| Фотография одного из оригинальных железных колец Майкла Фарадея, скрученных из проволоки, любезно предоставлена ​​Королевским институтом, где Фарадей проводил свои эксперименты.Это устройство было нелегко сконструировать, и было обнаружено, копируя способ, которым это делал Фарадей, на его изготовление уходит около десяти рабочих дней.

Фотография гальванометра 1800 года, любезно предоставленная Королевским институтом. Это больше похоже на гальванометр, который использовал бы Фарадей. Когда он используется, стеклянный колпак надевается на механизм.

Работа Фарадея — электрический трансформатор

29 августа 1831 года Майкл Фарадей провел эксперимент с железным кольцом, медным проводом и большой 4-дюймовой пластинчатой ​​батареей.Он исследовал явление, известное как электромагнетизм. Электромагнетизм описывает взаимосвязь между электричеством и магнетизмом — электричество производит магнетизм. Ученые надеялись выяснить, что верно и обратное, и многие пытались это продемонстрировать. Фарадей упорствовал дольше других и, наконец, добился успеха.

Вот диаграмма, показывающая базовую схему его эксперимента.

Иллюстрация: Пол Уэстон

Посередине — сплошное кольцо из твердого мягкого железа.Он обернут с противоположных сторон двумя наборами несвязанных медных проводов. Назовем левую катушку A и правую катушку B. Провода не соприкасаются друг с другом или с кольцом в любой точке. Они обернуты вокруг кольца слоями ваты для изоляции. Катушки имеют расстояние 2 мм между каждой обмоткой.

Каждый конец катушки А подключен к батарее, которая обеспечивает ток. Каждый конец катушки B подключен к гальванометру — прибору, измеряющему ток.Поскольку катушки не соприкасаются, если бы гальванометр обнаруживал ток, электричество должно было бы каким-то образом пройти с одной стороны кольца на другую.

На этой диаграмме показано, что происходит при включении тока.

Иллюстрация: Пол Уэстон

Когда батарея подключена, стрелка гальванометра начинает действовать, регистрируя ток в катушке B. Однако эффект быстро исчезает, и вскоре игла обнаруживает отсутствие тока, даже если батарея все еще подключена.

Если несколько раз выключить и снова включить аккумулятор, эффект можно будет воспроизводить снова и снова, сколь угодно быстро.

Что происходит?

Когда батарея подключена, электроны текут по медному проводу катушки А, огибая обмотки вокруг кольца. Эффект этого заключается в наведении магнетизма в кольце. Магнитное поле или поле вибрации возбужденных электронов создается, производя электрический ток в катушке B, которая находится внутри магнитного поля.Это одно из величайших открытий Фаради — электромагнитной индукции .

Эффект временный. Ток переключается обратно на катушку A, несмотря на продолжающееся питание от батареи. Это первоначальный «толчок» соединения, который вызывает волну возбужденных электронов, отсюда и эффект. Многократное включение и выключение питания генерирует то, что мы называем переменным током (AC), поскольку ток переключается между двумя катушками. Этот принцип лежит в основе большей части наших современных систем электроснабжения.

Итак, что же такое трансформатор?

Проводя этот эксперимент, Фарадей изобрел трансформатор — его устройство представляет собой примитивную версию трансформаторов, которые мы используем сегодня, во всем, от электрических подстанций до зарядных устройств для мобильных телефонов.

Трансформеры используют особый аспект установки Фарадея. Если количество обмоток в катушке A отличается от количества обмоток в катушке B, вы можете преобразовать электрическое напряжение тока, когда он переключается с одной стороны на другую.Вы можете трансформировать вверх или вниз, в зависимости от того, как вы перемещаете медные провода. Если в катушке B вдвое больше витков, чем в катушке A, напряжение уменьшается вдвое.

Это оказалось критически важным для общественного электроснабжения в крупных масштабах, поскольку электростанции вырабатывают определенные напряжения, которые необходимо преобразовать в определенных точках системы распределения для повышения эффективности и полезности. Если вы хотите узнать больше об этом аспекте электричества, см. Электроснабжение. Современные электрические подстанции состоят из очень больших трансформаторов, работающих по тем же принципам, которые открыл Фарадей.Мы используем трансформаторы и во многих других случаях. Вы можете прочитать больше о различных типах современных трансформаторов в электрическом разговоре в разделе «распределение».

Что сделал Фарадей дальше?

Фарадей понял, что открытое им явление было преходящим, и в то время люди искали непрерывное поколение. Лишь в 1860-х годах электромагнитная индукция стала использоваться на практике, и эту работу проделал Джеймс Кларк Максвелл.

Однако Фарадей доказал, что электричество можно передавать в космосе с помощью электромагнетизма.Теперь он заинтересовался, могут ли магнетизм и движение вместе создавать электричество. Он продолжил использовать свой принцип электромагнитной индукции, чтобы изобрести электрический генератор, который является предметом другой страницы на этом сайте … электрический генератор>

Воссоздание эксперимента Фарадея
За кольцом видна небольшая батарейка, которая питает ток. Он подключен к катушке из медного провода на одной стороне кольца. (Неважно!) Беспорядок проводов посередине — это соединение другой катушки с современным гальванометром, стрелка которого показана в состоянии покоя после переходного эффекта, который произошел при первом подключении батареи.

Преобразователь интеллектуального освещения

Ring B07L9QW116

Условия и положения бесплатной доставки

Бесплатная доставка для онлайн-заказов на сумму более 200 долларов США (действуют некоторые ограничения) Чтобы воспользоваться бесплатной доставкой:

• Поместите товары KOA на сумму более 200 долларов в корзину.
• Перейти к оформлению заказа.
• Выберите вариант доставки «Бесплатная наземная доставка». Ваш заказ будет доставлен в течение 5-8 рабочих дней после того, как все ваши товары будут готовы к отправке.Товары должны быть отправлены полностью по одному адресу.
• Оформите заказ, расслабьтесь и наслаждайтесь бесплатной доставкой.

Ограничения Акция распространяется только на онлайн-заказы. Применимо к адресам доставки в США в нижних 48 штатах. Адреса на Аляске и Гавайях не имеют права на бесплатную доставку. Если товары соответствуют критериям для бесплатной доставки, но в вашем заказе также есть другие недопустимые товары, с вас будет взиматься плата за доставку этих неприемлемых товаров. Отмена товаров или изменение адреса доставки, скорости или предпочтений может повлиять на право вашего заказа на бесплатную доставку.К недопустимым относятся предметы, которые квалифицируются как: включая, помимо прочего, избыточный вес, крупногабаритный Могут применяться некоторые специальные сборы за продукт, заказ или обработку. Может использоваться вместе с промокодом. Соответствующая сумма — это промежуточная сумма продуктов, приобретенных до применения промокода и до применения налога с продаж. Вы не получите бесплатную доставку по вашему заказу, если товары будут отменены, и ваша общая сумма окажется ниже 200 долларов. Соответствующий заказ будет отправлен наиболее рентабельной наземной почтовой службой.Мы оставляем за собой право изменить или прекратить бесплатную доставку на сумму 200 долларов США в любое время. Если ваша корзина содержит как подходящие, так и неподходящие товары, в корзине будут рассчитаны общие расходы по доставке на основе общего веса вашего заказа, а затем вычтется сумма, соответствующая критериям товара в разделе «Скидка на доставку» в вашей корзине . Данная акция действует только при стандартной наземной доставке. Это не действует при экспресс-доставке. Это предложение не распространяется на ранее размещенные заказы, и KOA CCTV, Inc.не возмещает стоимость доставки. Бесплатная наземная доставка может занять 1-10 дней, чтобы доставить посылку с помощью UPS или нашего метода доставки. Количество дней имеет значение, и они зависят от места доставки, откуда была заказана посылка и времени, когда она была заказана.

---

Время доставки в тот же день

Только для заказов в США: для заказов, отправленных на адрес в США, предлагается доставка в тот же день с выбранным в процессе оформления заказа вариантом доставки UPS, если они получены до 15:30 по тихоокеанскому времени в рабочие дни.Обратите внимание, что только физические адреса имеют право на доставку в тот же день. P.O. Ящики, адреса APO, FPO и DPO не принимаются. Наличие и наличие на складе могут быть изменены в любое время, и если это так, возможно, будет осуществлена ​​доставка в тот же день.

Basics Трансформаторы тока

Принцип работы и конструкция

Трансформатор тока — это преобразующее устройство, которое преобразует входной ток в обрабатываемый токовый сигнал на выходе. Трансформатор тока в основном используется для преобразования токов больших величин в непосредственно измеряемые меньшие значения в миллиамперном или маломамперном диапазоне.В классическом трансформаторе тока входной ток пропорционален выходному току. Благодаря физическому принципу и механической конструкции токовый сигнал передается гальванически развязанным электронным средствам обработки.

Трансформатор тока в основном состоит из небольшого количества обмоток на первичной стороне и большего числа обмоток на вторичной стороне. Преобразуемый ток протекает через первичную обмотку. Обмотки обычно наматываются на кольцевой сердечник переменного магнитного феррита.

Типичным типом трансформатора является трансформатор тока с кольцевым сердечником или кольцевой трансформатор. Токовая шина или токоведущий кабель часто используется в качестве первичной обмотки, которая проходит через тороидальный сердечник трансформатора. Таким образом, рельс или линия образуют первичную обмотку с одним витком. Вторичная обмотка расположена на кольцевом сердечнике. Трансформация определяется соотношением количества первичной и вторичной обмоток. Классическая конструкция трансформатора тока кольцевого типа показана на следующем рисунке.

Принцип действия трансформатора тока кольцевого типа

Другой классический тип трансформатора тока — спиральный. В трансформаторе этого типа первичная обмотка представляет собой токоведущий провод, намотанный на кольцевой сердечник на первичной стороне. В этом случае номер первичной обмотки> 1, но меньше номера вторичной обмотки. Принцип действия показан на следующем рисунке.

Принцип действия трансформатора тока катушки

Опасные напряжения при неподключенной вторичной стороне

Вторичная обмотка должна быть подключена к устройству измерения тока или замкнута накоротко, в противном случае могут возникнуть высокие потери в сердечнике или опасное напряжение. на вторичной стороне.Поэтому перед заменой измерительной электроники во вторичной цепи трансформатор тока необходимо замкнуть накоротко на выводах вторичной обмотки.

Заземление вторичных клемм Согласно DIN VDE 0141 (01/2000) параграф 5. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
