Как расключить автоматы в эл щите: Подключение автоматов в щитке перемчками и гребенкой

Как правильно подключить электрический щит ✅ Статьи Электромол

Электрический щиток – это основа, можно сказать сердце электроснабжения любого помещения. Он помогает наладить правильное распределение нагрузки на электрические провода, свести к минимуму возможность возникновения пожаров и выхода из строя электроприборов в результате короткого замыкания или перепада напряжения в сети.

Монтаж электрического щитка лучше доверить профессионалам. Во-первых, в этом вопросе необходимо разбираться, а во-вторых, в жизни возникают ситуации, когда установить щит самостоятельно не получилось и нужно оперативно исправлять ситуацию. Специалисты знают, какие бывают электрические схемы, как правильно рассчитать электрическую нагрузку, какое оборудование выбрать для установки.

Общие сведения

Электрические щиты делятся на два основных типа: с предохранителями и с автоматами.

Первый – это щит, где использовались предохранители (их ещё называли пробки), которые при перепадах напряжения перегорали, и их приходилось менять. Пробки были одноразовыми и просто вкручивались в счётчик.

Второй тип подразумевает использование современных автоматических выключателей (автоматов). Они просто отключаются в случае короткого замыкания или иного скачка напряжения, предохраняя бытовую технику от порчи.

Автоматы – это более современный, удобный и надёжный способ организации электроснабжения. Они долговечны, редко ломаются и их не нужно постоянно менять, достаточно просто щёлкнуть выключателем. К тому же, они занимают на порядок меньше пространства, что важно при сборке.

На «входе» в щит ставят вводной автомат, который может отключить сразу и фазу, и ноль. Его подбирают, опираясь на общую нагрузку на дом, квартиру или иное помещение. Обычно для небольших квартир достаточно автомата на 16 или 25 ампер. Для многокомнатных квартир нужен автомат на 32-40 ампер (около 7 кВт).

Помимо этого, в щитке устанавливают вспомогательные автоматы. Они ставятся на «фазу» и нужны для защиты конкретного помещения. Таким образом, при коротком замыкании в одной комнате электричество отключится только там. Обычно вспомогательные автоматы ставят для каждого электрического прибора с мощностью более 1,5 кВт.

В щитках часто используют устройство защитного отключения (УЗО). Оно помогает повысить уровень защищённости жителей квартиры многократно. УЗО отреагирует не малейшую утечку электрического тока и тут же обесточит цепь. Такое оборудование необходимо при наличии в детской или ванной комнате электрических приборов.

Особенности монтажа

По виду установки щитки можно разделить на два типа:

• Встроенный. Используется для проводки скрытого типа (проходящей в стене по специальным каналам). Для установки такого щита придётся выдалбливать в стене специальную нишу, а потом закреплять в ней щиток с помощью гипсового или цементного раствора. В таких случаях обычно используют пластиковые щитки.
• Накладной. Крепится к стене или иной вертикальной поверхности с помощью саморезов, болтов, винтов, дюбель-гвоздей и т.п. Обычно используется если в квартире проходит проводка открытого типа и заводить её в стену проблематично.

В щитке монтируются специальные шины, для установки оборудования. Счётчик, обычно, ставится в последнюю очередь, когда основные работы проведены. Это делается из-за пломбировки электрического счётчика энергоснабжающими компаниями.

Согласно нормативам, электрические щитки необходимо устанавливать вдали от газовых или водяных трубопроводов. Он должен располагаться на высоте полутора метров от пола, на ровной поверхности с уклоном не более 1,5 градуса. Провода можно крепить с помощью стяжек или бандажной вязки.

Выбор электрической схемы происходит на основе ряда факторов:

• суммарная мощность потребления электричества;
• количество потребителей электричества;
• мощность отдельных потребителей электричества;
• количество фаз;
• наличие заземления.

Чаще всего напряжение подают на вводной автомат, после которого ставится прибор учёта электроэнергии. Далее ставится УЗО, от которого идёт разветвление на дополнительные автоматы и УЗО. Часто делают отдельные автоматы для освещения, розеток, электрической плиты и других приборов, потребляющих много электричества.

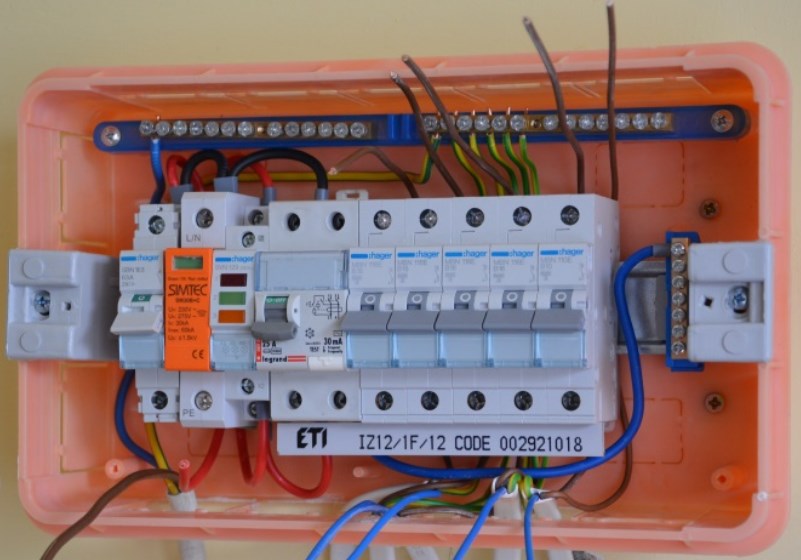

Установка электрического щита

После установки самого щита в нём при помощи саморезов устанавливается специальная шина (дин-рейка). Она представляет собой металлическую пластинку, к которой прикрепляют всё оборудование.

Также на корпус прикрепляют распределительные шины (клемники), которые необходимы для соединения нулевых проводников. Для заземления ставится отдельный, дополнительный клемник. Сегодня можно найти распределительные шины, которые крепятся на дин-рейку.

Следующим шагом будет установка автоматических выключателей. Современная конструкция автоматов позволяет установить их буквально одним поворотом отвёртки. Демонтаж осуществляется также просто.

Пошаговая инструкция сборки:

1. К щитку крепится необходимое количество дин-реек.
2. На дин-рейки устанавливается необходимое количество шин (клемников), автоматов, УЗО. По правилам вводной автомат ставят вверху слева.
3. Устанавливается электрический счётчик.
4. Подключается вводной автомат. Фазы лучше подвести снизу, что упростит в дальнейшем установку перемычек.
5. Все автоматы и УЗО объединяются специальными перемычками.

Важно быть внимательным и осторожным! Доверьте работу по установке УЭРМ профессионалам.

Как подключить автомат в щитке. Инструкция

Как подключить автомат в щитке: люди, которые не являются специалистами в области электрики не знают, что находится в щитах. В электрическом щите находятся автоматические выключатели. Кроме них, там могут быть дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и многое другое. Как из всех модульных устройств выделить именно автоматические выключатели, для чего они нужны, как их правильно выбрать, подключить в щитке? Можно подумать, что рядовому потребители не нужны знания об автоматических выключателях, что это удел профессионалов. Возможно. Но, что обычно делает человек, когда не ожидаемо пропадает свет в квартире, или доме? Конечно, открывает щиток, смотрит, какой автомат «выбило» и вновь передвигает рычаг в положение «включить».  Этим действием, человек не владеющий знаниями электро- инженерной отрасли, допускает огромную ошибку. Прежде, чем включать сработавшее модульное устройство, нужно знать причину его срабатывания. Не удивительно, когда после повторного включения, автомат снова выключается.

Нельзя включать повторно автомат, не устранив причину отключения!

Подобные действия несут опасность, как для имущества, так и для жизни людей. Причины срабатывания автоматов могут быть разными, в зависимости от возложенной на них функции защиты и от качества проводки это не зависит.  Но, как быть, если сбои с электричеством произошли, а опытного электрика не дождаться?  Основные причины срабатывания устройства защиты происходят по вине хозяев и проводка здесь не причем. Простые знания устройства защиты, назначение и выполнение правильных действий при его срабатывании помогут решить проблему самостоятельно.

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это устройство, для включения и выключения электричества вручную и автоматического выключения в случае перегрузки сети. Перегрузка сети возникает, когда в одной розеточной цепи включены одновременно несколько электроприборов, превышающих рассчитанную дозу потребления тока. В данном случае сразу среагирует автомат. Например: в одной розеточной цепи из четырех розеток одновременно включаются компьютер, электрочайник, микроволновка, утюг, пылесос. При такой нагрузке ток намного превысит свою норму, провода начнут нагреваться до расплавления изоляции, после чего произойдет короткое замыкание.  Автомат нужен для того, чтобы не допустить перегрев проводов, отключив вовремя электрическую цепь. Короткое замыкание может быть, как в розетке, так и в патроне лампочки. Короткое замыкание – основная причина пожаров в электропроводке. Поэтому очень важно, насколько быстро способен реагировать автомат!

Автомат должен срабатывать до того, как перегреются провода! Очень важно правильно выбрать автоматический выключатель, так, как он выполняет важную функцию в жизни людей. От качества его работы зависит сохранность семьи от несчастных случаев в результате короткого замыкания.  Перед установкой в электрический щит, автоматический выключатель, его нужно подобрать в соответствии с кабелем и характером нагрузки.

Основные характеристики модульных автоматов.

Чтобы понять как подключить автомат в щитке, нужно помнить, что в верхней части автомата указывается торговая марка, фирма- производитель. Лучше выбирать автомат известных брэндов, таких, как: ABB, IEK, EKF. В вопросе выбора лучше посоветоваться с профессиональным электриком. Если имеется надпись 220/400v50, то значит данный аппарат работает в двухфазных и трёхфазных цепях переменного тока, с частотой 50Гц. Данные возможности имеют большинство автоматов, применяемых в быту. Одна из главных характеристик – номинальный ток, которая указывает, какое количество тока в амперах, может проходить через автомат, без его срабатывания. Обозначается она символами in. Чем больше тока, тем меньше, время срабатывания автомата. Если ток больше нормы на 14% — In1.14, то начинает работать тепловой регулятор, но время его срабатывания будет дольше часа, когда in достигнет in 1.50, время срабатывания теплового регулятора составит меньше часа. Чем больше ток, тем меньше время срабатывания. Номинальный ток автомата должен соответствовать норме тока провода, или электрической цепи, которую он защищает от перегрузки. Бывает, когда человек приобретя мощную стиральную машинку включает ее в розетку, в подъездном щитке выбивает автомат. Так, как, нагрузка становится выше нормы допустимой автоматом. Электрики из ЖЕКа предлагают установить автомат, с большим номинальным током. Например: автомат 16А предлагают заменить на 20 А. Действительно, после такой замены автомат перестанет выбивать при работе стиральной машинки. А проводка алюминиевая, тонкая, что не редкость в старых советских домах. При высокой нагрузке провод будет нагреваться, его изоляция плавиться, но автомат не сработает, так, как порог его срабатывания выше.  Так происходят возгорания.

Автоматические выключатели бывают с номинальностью тока: 1А, 2А, 3А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А

В описании автомата, кроме номинального тока, указывается ВТХ- время-токовая характеристика. ВТХ делится на категории В, С, D.  Чем больше кратность идущего тока по отношению к номинальному, тем быстрее происходит срабатывание автомата. Быстрее всех реагируют на превышение выключатели с ВТХ категории B, затем идут категории С, а после D. В квартирах и домах используют категории С и В. При выборе нужно учесть вид нагрузки. Для нагрузок не превышающие потребление тока, нужно выбирать автоматы с ВТХ категории В. Это относится к свету и розеткам.  Для нагрузок превышающие потребление тока, такие как стиральные машины, кондиционеры, холодильники, лучше всего установить автомат с ВХТ категории С.  Но автомат типа В гораздо сложнее найти, чем С. Но специалисты электрической инженерии рекомендуют приобретать автоматы ВТХ категории Д, даже если они дороже. Для установки электрического выключателя в щитке вам понадобится набор отвёрток с прямым и крестообразным шлицем в зависимости от того, какие винты применены в клеммах автомата. Для каждого шлица отдельный инструмент: отвёртка, или бита. Плоскогубцы, кусачки и стриппер. Полностью отключается электричество. Автомат защелкивается в нужном месте на DIN- рейке. Если с двух сторон автомата, есть промежутки, то нужно использовать ограничители, которые не допускают перемещение устройства.  Если подключать однополосный автомат на верхнюю клемму, должна подаваться фаза, а на правую- ноль.  В подключении трехполюсного автомата на верхние клеммы, должны подаваться фазы в порядке слева на право: A, B, C, или L1, L2, L3. С нижних клемм фазы должны идти фазы цепи в том же порядке.  В подключении четырёх полюсном, все тоже самое, как и в трёх полюсном, только добавляется крайний справа провод- нулевой. Нужно проложить подходящие провода к соответствующим клеммам автоматических выключателей. Входящие провода к верхним клеммам, а отходящие к нижним. Следует избегать сильных кручений проводов, чтобы не переломать. Стриппер нужно снять изоляцию с концов проводов на 10 мм. Если автомат с другими выключателями в щитке имеет одну фразу, то нужно воспользоваться шинами- гребенками. Затем провода помещаются в клеммы и зажимаются отвёрткой. Включается электричество, индикатором проверяется наличие напряжения на входе и выходе. Электрический щит закрывается и маркируется.   Если сработал автомат в щитке, то не нужно его сразу включать. Нужно найти источник проблемы. Приключение автомата приводит к нагреванию его биметаллической пластины теплового регулятора и соленоида. Перед повторным включением, нужно подождать какое-то время, чтобы дать автомату остыть, хотя бы пять минут. Нужно проверить в квартире, или доме розетки, выключатели, приборы. Запах горелых проводов, копоть, горячие штепсельные вилки указывают на причину срабатывания. Если с предметами потребления электричества все в порядке, но после повторного включения автомат снова выключается, то проблема в проводке. Следует проверить исправность самого автомата и в случае обнаружения признаков повреждения – заменить на новый.

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

• Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
• Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
• В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
• Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
• При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Теперь вы знаете — как подключить автомат в щитке. Надежной и безопасной вам электропроводки!
