5. Расчет плавких предохранителей:
Однополосные предохранители серии ПРС предназначены для защиты промышленного электрооборудования и сетей низкого напряжения от перегрузок и токов короткого замыкания в уставках переменного тока напряжением до 380В, частотой 50 и 60Гц и постоянного тока напряжением до 440В. Предохранители предназначены для работы при температуре окружающего воздуха от -40ْ до +40ْ С и относительной влажности не более 90%.
5.1. Расчет плавких предохранителей в первичной обмотке трансформатора.
Номинальная мощность трансформатора – 250 ВА.
Номинальное напряжение трансформатора – 110В.
Значит, номинальный ток трансформатора, проходящий через трансформаторы FU1:
IFU1 = P1/υ1 = 250ВА/110В = 2.27 А.
Выбираем предохранитель ПРС – 6 – П.
Номинальная сила
тока предохранителя – 6А.
Номинальная сила тока плавких вставок – 1, 2А.
5.2. Расчет плавких предохранителей в цепи управления:
Номинальная мощность вторичной обмотки цепи управления – 0.19 кВА.
Номинальное напряжение вторичной обмотки цепи управления – 110В.
Выбор плавкой вставки осуществляется из условия:
Iвст.н ≥ Iрасч.у*(1.1÷1.25)
где Iрасч.у = ∑Iа.вкл + ∑Iа.раб – расчетный ток цепи управления,
∑Iа.вкл – сумма включаемых (пусковых) токов обмоток пускателя и промежуточных реле,
∑Iа.раб – сумма работающих токов.
Iрасч.у = ∑Iа.вкл + ∑Iа.раб = Iпкм1+Iпк1+Iпк2+Iкм1+Iк1+Iк2 = 2.4+4.5+4.5+0.15+0.3+0.3 = 12.15А.
Iвст.н ≥ Iрасч.у*(1.1÷1.25) = 1.2*12.15 = 14.58А.
Выбираем плавких предохранитель ПРС – 20 – П.
Номинальная сила
тока предохранительного режима
предохранителя – 20А.
Номинальная сила тока продолжительного режима плавких вставок – 10, 16, 20А.
Iвст.н = 16А – номинальный ток плавкой вставки для FU2.
5.3. Расчет плавких предохранителей в цепи сигнализации и освещения.
Одновременно могут работать 3 лампы:
Iрасч = 3*(Iл.пуск + Iл.ном) = 3*(1+0.1) = 3.3А.
В качестве плавкого предохранителя выбираем ПРС – 6 – П.
Iплав.вставки = 4А – номинальная сила тока плавкой вставки для FU4.
5.4. Расчет плавких предохранителей вторичной обмотки в цепи динамического торможения
Iвст = Iв + Iпкт1 + Iкт1 = 43.4 + 5 + 3 = 51.4А.
Из условия выбираем плавкий предохранитель ПРС – 63П.
Iпл.вст = 63А – номинальная сила тока плавкой вставки для FU3.
5.5. Расчет плавких предохранителей первичной обмотки в цепи динамического торможения
Iрасч
= Pi/Uф
= iв*Uв/Uф
= 3400/220 = 15.
45А.
В качестве плавкого предохранителя выбираем ПРС – 20 – П.
Iн = 20А; Iпл.вст = 20А – номинальная сила тока плавкой вставки для FU5.
Реле времени предназначены для передачи команд из одной электрической цепи в другую, с определенным установленным предварительно выдержкой времени, для применения в схемах как коммутирующие изделия.
Формула для расчета времени торможения электродвигателя имеет вид:
Мс = 0; tт = J * ωд.ном/Мт.сред + Мс;ωд.ном = N*2π/60 = 1465*2*3.14/60 = 153.3 рад/с.
N – асинхронная частота вращения.
Мн = Р1н*60/2π*N = 18500*60/(2*3.14*1465) = 120.6 Н*м.
Мпуск = Мн*1.4 = 120.6*1.4 = 168.8 Н*м.
Мкр = Мн*2.3 = 120.6*2.3 = 277.4 Н*м.
Мт.сред = Мпуск*Мкр/2 = 168.8 + 277.4/2 = 223.1Н*м.
J’ =Jд.р = 0.13 кг*м2, отсюда следует:
tт
= 0.
13*153.3/223.1 = 0.01.
Условию выбора соответствует реле времени ЭВ100.
U = 24В.
Диапазон выдержки: 0.01 – 20с.
Число замкнутых контактов: 1.
Как рассчитать предохранитель Автозвук
Статьи › Находится › Где находится предохранитель на прикуриватель на рав 4
Предохранитель должен стоять на каждом плюсовом силовом проводе как можно ближе к плюсовой клемме АКБ. Если АКБ два — то на проводе должно быть два предохранителя — возле каждой плюсовой клеммы.Ну или выбирайте так:
- до 800 Ватт — 4Ga (25кв),
- 800+ Вт — 2 Ga (35кв),
- 1,5 кВт и больше — 0ga (50 кв)
- Как подобрать предохранитель на автозвук
- Как определить какой нужен предохранитель
- Сколько ампер должен быть предохранитель
- Для чего нужен предохранитель в автозвуке
- Сколько должен быть Просад в автозвуке
- Какой нужен генератор для автозвука
- Какой предохранитель отвечает за аудиосистему
- Как правильно выбрать предохранитель в авто
- Что означают буквы на предохранителе
- Что будет если поставить предохранитель большей мощности
- Можно ли ставить предохранитель меньше
- Сколько ампер синий предохранитель
- Для чего нужен накопитель в автозвуке
- Какой пред ставить на кг 50
- Зачем нужен пробивной предохранитель
- Сколько выдерживает предохранитель
- Нужно ли тянуть отдельный минус от аккумулятора
- Какие бывают типы предохранителей
- Какой предохранитель на кг 25
- Какие предохранители используются в автомобиле
- Как выбрать высоковольтный предохранитель
- Как подобрать сечение кабеля для автозвука
Как подобрать предохранитель на автозвук

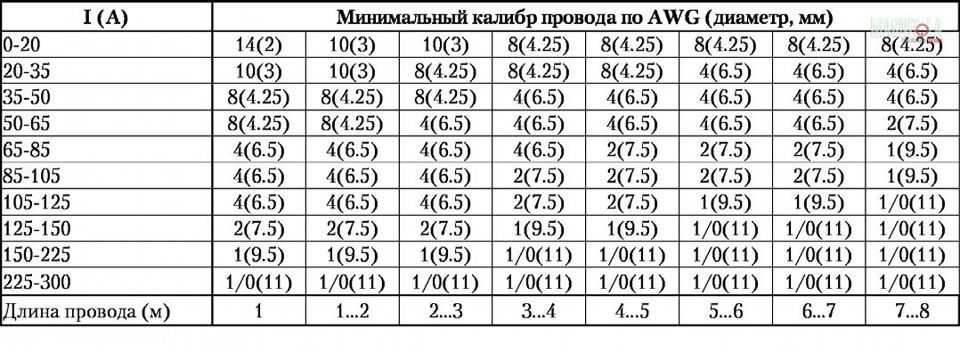

Подбор номинала предохранителя осуществляется исходя из длины и сечения защищаемого кабеля (в случае нескольких кабелей — наименьшего, см.
п2) В условиях автомобиля, при длине проводов до 8м (условно), максимальный ток, который может пропустить провод узнаем из таблицы.
Как определить какой нужен предохранитель
Главным условием можно назвать следующее: плавкая вставка предохранителя должна иметь номинальный ток со значением, превышающим номинальный ток цепи, которую защищает предохранитель. При этом напряжение данного предохранителя должно совпадать с сетевым напряжением. Предохранители выбирают разных типов.
Сколько ампер должен быть предохранитель
Наиболее часто используемыми являются пробковые предохранители на 6 ампер, для сети в 220 В и от 10 до 16 ампер для кухонь и санузлов. Существуют также предохранители с мощностью в 25 ампер, которые используют в сетях с напряжением до 380 В (электроплиты).
Для чего нужен предохранитель в автозвуке
Предохранитель защищает кабель. Если меняется сечение кабеля — то меняется его пропускная способность. Предохранитель в усилителе защищает исключительно усилитель (т.
Сколько должен быть Просад в автозвуке
Нормальным считается питание на клеммах генератора 13.5-14.2в. при этом падение на ударах баса должно быть не ниже 13в.
Какой нужен генератор для автозвука
Мощность генератора берем из расчета 0,8-1,2 от емкости аккумов. Например: 4 киловатта мощность системы, нам понадобится 150 Ач хороших аккумов и порядка 120-170 А генератор. Если ставим Титанат, то необходимая емкость аккумов уменьшается в 2 раза. То есть, достаточно будет 2 секции по 30-40 Ач.
Какой предохранитель отвечает за аудиосистему
К желтый предохранитель на 20А отвечает именно за аудиосистему.
Как правильно выбрать предохранитель в авто
Предохранитель должен стоять на каждом плюсовом силовом проводе как можно ближе к плюсовой клемме АКБ. Если АКБ два — то на проводе должно быть два предохранителя — возле каждой плюсовой клеммы.Ну или выбирайте так:
- до 800 Ватт — 4Ga (25кв),
- 800+ Вт — 2 Ga (35кв),
- 1,5 кВт и больше — 0ga (50 кв)
Что означают буквы на предохранителе
Первая буква означает диапазон защиты: a — частичный диапазон (только защита от токов короткого замыкания) g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки) h — высокая разбивная способность (трубки сделаны из белой или серой керамики)
Что будет если поставить предохранитель большей мощности
Если поставить предохранитель, рассчитанный на более высокую силу тока, то он попросту перегорит, не выполнив своей функции, поскольку нет гарантии, что проходящий по цепи электроток окажется выше, чем допускает устройство.
Можно ли ставить предохранитель меньше
Можно ли ставить предохранитель меньше? Можно, главное чтобы он не был меньше по номиналу чем предохранители на вашем усилителе, иначе он может сгореть в момент пиковых нагрузок и музыка на этом закончится, придется идти менять предохранитель. еперь собственно о самом предохранителе.
Сколько ампер синий предохранитель
Соответствие номинала предохранителя цвету корпуса:
Цвет | Номинальный ток |
|---|---|
Красный | 10A |
Голубой | 15A |
Желтый | 20A |
Белый | 25A |
Для чего нужен накопитель в автозвуке
Конденсатор улучшает параметры усилителя и качество звучания сабвуфера. Дело в том, что современные сабвуферы на кратковременных «пиках» сигнала могут потреблять значительный ток, который не в состоянии мгновенно обеспечить даже самый мощный аккумулятор.
Какой пред ставить на кг 50
Пред. до 200 ампер. Можно ставить автомат. если уси потребляют до 200ампер то ставь пред 200ампер, если чуть больше то можно и 250а поставить, но сильно не увлекайся…
Зачем нужен пробивной предохранитель
Пробивной предохранитель —электрический аппарат, предназначенный для защиты низковольтных систем с изолированной нейтралью (IT) от появления в них высокого напряжения в случае пробоя изоляции в трансформаторах. Представляет собой воздушный разрядник однократного действия специальной конструкции.
Сколько выдерживает предохранитель
Окраска в соответствии с номинальным током
Сила тока | Цвет чеки | Максимальная мощность (сеть 220 В) |
|---|---|---|
20 А | Синий | 4 000 Ватт |
25 А | Жёлтый | 5 200 Ватт |
32—50 А | Чёрный | 7 300 —11 500 Ватт |
60 — 63 А | Тёмно-красный | 13 800 —14 500 Ватт |
Нужно ли тянуть отдельный минус от аккумулятора
Вторым проводником всегда является кузов (так называемая масса).
Поэтому совсем необязательно тянуть от аккумулятора и «плюс», и »минус». Но это совсем не значит, что «минусы» можно цеплять к ближайшим болтам на кузове, как показывает практика, так можно наловить немало помех.
Какие бывают типы предохранителей
Различают следующие их виды:
- Плавкие. Разрыв происходит путем плавления специальной вставки.
- Электромеханические. Биметаллический элемент, который при деформации отключает контакты.
- Электронные. Электронная схема управляет ключом, отвечающим за разрыв цепи.
- Самовосстанавливающиеся.
Какой предохранитель на кг 25
Для КГ25 считаю оптимальным предохранитель на 100А т. к. 80 мало, а 125 тяжело найти — чаще 150 используют.
Какие предохранители используются в автомобиле
В настоящее время используются автомобильные предохранители различных типов и видов. Наиболее распространены — плоские штекерные, то есть ножевые. Ножевые, при этом, бывают 3-х разных типоразмеров (mini, maxi, medium), на разные номиналы (до 10 — с шагом 1 Ампер: 1А, 2А, 3А и т.
д.).
Как выбрать высоковольтный предохранитель
Выбор высоковольтных предохранителей:
- Необходимо проверить селективность работы предохранителя с выключателями, установленными на стороне высокого и низкого напряжения.
- Из анализа защитных характеристик предохранителей следует, что это условие обеспечивается при кратности тока короткого замыкания Iк/Iвс.ном =1015.
Как подобрать сечение кабеля для автозвука
Например, для нормального питания автомобильного усилителя (с номинальной мощностью 50 Вт на 4 канала) от АКБ хватит медного силового кабеля с сечением 10 мм², а алюминиевый кабель должен иметь сечение 21 мм².
Расчет номинала предохранителя| Формула определения размера предохранителя
Что такое предохранитель?
Предохранитель представляет собой саморазрушающееся защитное устройство, которое широко используется в электрических и электронных схемах. На рынке доступны различные типы предохранителей: патронные предохранители, автомобильные предохранители, самовосстанавливающиеся предохранители/полипредохранители, полупроводниковые предохранители, предохранители от перенапряжения, высоковольтные предохранители, многоразовые предохранители, ударные предохранители, переключающие предохранители, предохранители HRC (High Rupture Current).
Расчет номинала предохранителей является важным фактором при проектировании и монтаже электрической системы. Кроме того, если вы хотите узнать точное состояние вашей электроустановки, вы можете получить цитату из Отчета о состоянии электроустановки в Energy North Ltd.
Следует помнить некоторую терминологию предохранителей:
- Типоразмер предохранителя: Ближайший доступный размер по отношению к номиналу
- Номинал предохранителя: Точное назначение предохранителя.
Расчет номинала предохранителя двигателя:
Для непрерывной работы номинал предохранителя двигателя равен 1250-кратной реальной мощности двигателя P (кВт) в киловаттах, деленной на произведение приложенного напряжения V (В) в вольтах и коэффициент мощности. Следовательно, формула номинала предохранителя двигателя,
Для однофазного:
Номинал предохранителя двигателя = P кВт x 1,25 / (pf x V (В) )
Другими словами, номинал предохранителя равен полному 1,25-кратному ток нагрузки.
Для трехфазного:
Номинал предохранителя двигателя = P кВт x 1250 / (1,732 x коэффициент мощности x В (V-L) )
= Линейное напряжение 9 (V-02L)5 в вольтах.
Для непрерывной работы номинал предохранителя менее 125 % не рекомендуется, поскольку все двигатели рассчитаны на работу на 120 % от полной номинальной нагрузки. Недостаточная мощность может привести к повторным отключениям или прерыванию работы.
Когда-нибудь, для применения с высоким пусковым током, мы увеличим номинал предохранителя до 1,5-кратного значения тока полной нагрузки.
Тем не менее, любой номинал предохранителя должен соответствовать координированию типа 2 (Оборудование не должно регистрировать никаких физических повреждений ни со стороны оборудования, ни со стороны оборудования статора. Оборудование должно запускаться сразу после срабатывания)
Но для электронных нагрузок, таких как цепи , электронный трансформатор, небольшие двигатели, размер предохранителя будет в 1,1 раза больше тока полной нагрузки или в 1,1 раза больше общей мощности в ваттах P (Вт) делится на приложенное напряжение В (В) .
Формула номинала предохранителя для цепи электроники,
Номинал предохранителя для цепи электроники = 1,10 x P Вт / x В (В)
Стандартный размер предохранителя:
Мы не можем определить точный результирующий номинал предохранителя по приведенной выше формуле . Вместо этого мы можем выбрать ближайший доступный стандартный размер предохранителя. Это 1, 2, 3, 4, 6, 10, 16, 32, 40, 63, 125, 150, 160, 200, 250, 315, 355, 450, 500, 560, 630, 710, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000 и 6000 ампер.
Также обратите внимание, что номинал предохранителя может быть рассчитан на любой номинал Ампер в зависимости от производителя. т. е. если вам нужны предохранители с номиналом 900 А, они могут спроектировать.
Номинал предохранителя Расчет:
Давайте рассчитаем номинал предохранителя для трехфазного асинхронного двигателя мощностью 5,5 кВт 415 В, который планируется использовать с коэффициентом мощности 0,86.
Номинал предохранителя = 1250 x 5,5 / (1,732 x 415 x 0,86) = 11,1 А
Следовательно, мы можем выбрать предохранитель на 16 А для двигателя мощностью 5,5 кВт.
9Таблица размеров предохранителей двигателя 0002:Здесь приведена стандартная таблица рекомендуемых предохранителей IEC. Но вы можете изменить номинальную мощность в соответствии с требованиями нагрузки.
| Размер предохранителя двигателя | ||
| Мощность двигателя | Стандартный размер | |
| кВт | А | А |
| 0,25 | 0,8 | 4 |
| 0,37 | 1,1 | 4 |
| 0,55 | 1,5 | 6 |
| 0,75 | 2 | 6 |
| 1.1 | 3 0 | 10 |
| 1,5 | 3,6 | 16 |
| 2,2 | 5 | 16 |
| 3 | 6,5 | 20 |
| 4 | 8,4 | 20 |
| 5,5 | 11 | 25 |
| 7,5 | 15 | 40 |
| 11 | 20 | 50 |
| 15 | 27 | 63 |
| 18,5 | 33 | 80 |
| 22 | 38 | 80 |
| 30 | 54 | 100 |
| 37 | 66 | 125 |
| 45 | 79 | 160 |
| 55 | 98 | 160 |
| 75 | 135 | 250 |
| 90 | 155 | 250 |
| 110 | 185 | 315 |
| 132 | 220 | 355 |
| 150 | 250 | 355 |
| 185 | 310 | 450 |
| 200 | 335 | 500 |
| 225 | 375 | 560 |
| 250 | 415 | 560 |
| 280 | 460 | 630 |
| 335 | 562 | 710 |
| 355 | 596 | 800 |
Номинал предохранителя Для трансформатора:
Категория использования контакторов AC3.
..
Пожалуйста, включите JavaScript
Категория использования контакторов AC3 и AC1 — Two Minutes Electrics
Для трансформатора номинал предохранителя равен удвоенному току полной нагрузки.
Номинал предохранителя в амперах = 2 x ток полной нагрузки
или другими словами.,
Номинал предохранителя трансформатора равен 2000-кратному увеличению полной кажущейся мощности S (кВА) в киловольт-амперах, деленной на напряжение В (В) в вольтах. Следовательно, формула расчета номинала предохранителя трансформатора будет следующей:
Для однофазного:
Номинал предохранителя трансформатора = 2000 x S (кВА) / В (В)
9 Для трехфазного трансформатора
9 ,
Рейтинг предохранителей трансформатора = 2000 X S (KVA) / (1,732 X V (V-L) )
Пример:
Рассчитайте Sifice Sizing Fuse 250KV, 415 V.
фазовый трансформатор.
Номинал предохранителя = 2000 x 250 / 1,732 x 415 = 696 ампер
Следовательно, ближайший доступный размер предохранителя составляет 710 ампер.
Таким образом, трансформатор 250 кВА можно заряжать с помощью предохранителя 710А.
Номинал предохранителя для цепей освещения:
Для цепи освещения номинальный ток предохранителя должен как минимум в 2 раза превышать ток полной нагрузки общего количества осветительных приборов.
Для отдельной цепи номинал предохранителя должен в 1,5 раза превышать ток полной нагрузки.
Например, давайте рассчитаем номинал предохранителя для световой панели 230 В, 0,8 пФ и отдельных цепей, которая содержит 10 ртутных ламп на 400 А.
Номинал предохранителя для панели:
Общая подключенная нагрузка = 10 x 400 Вт = 4000 Вт
Следовательно, ток полной нагрузки = 4000 / (230*0,8) = 22 A
Номинал предохранителя = 2 x FLA = 2 x 22 A = 44A
Следовательно, стандартный номинал предохранителя для панели должен быть 40A.
Номинал предохранителя для отдельных цепей освещения:
Ток полной нагрузки для лампы 400 Вт = 400 / (230 x 0,8) = 2,1
Номинал предохранителя = 2 x 2,1 = 4,2 А
Следовательно, стандартный номинал предохранителя для отдельной лампы должен быть 4 А.
Номинал предохранителя для конденсаторных цепей
Для конденсаторной цепи номинал предохранителя равен 1,5-кратному реактивному току при полной нагрузке с учетом пускового тока, гармоник цепи и допусков конденсатора. Формула будет следующей:
Номинал предохранителя конденсатора = 1,5 x Ток полной нагрузки конденсатора
Или
Номинал предохранителя конденсатора = 1,5 x Q (ВАР) / (1,732 x В (В) )
Что такое предохранитель Видео Объяснение:
Калькулятор размера предохранителя 9 9 8 Fuse Hero
Размер провода
Выберите размер18 AWG16 AWG14 AWG12 AWG10 AWG8 AWG6 AWG4 AWG3 AWG2 AWG1 AWG1/0 AWG2/0 AWG3/0 AWG4/0 AWG
Ошибка: Выберите размер провода
Ток в амперах
Ошибка: Введите действительный ток
Номинальная температура провода (опционально)
Выберите номинал 60°C (140°F)75°C (167°F)90°C (194°F)
Ошибка: Ваш провод не рассчитан на такую силу тока.
Используйте более толстую проволоку.
Рекомендуемый размер предохранителя:
Примечание: На основании ваших данных мы рекомендуем этот размер предохранителя только для медных проводов. Если вы используете алюминиевую проволоку, используйте более толстую проволоку.
Допущения
Этот калькулятор предохранителей использует следующие упрощающие допущения:
- Электропроводка проложена при температуре окружающей среды 30°C (86°F). Обратитесь к разделу 310.15(B) Национального электротехнического кодекса (NEC) за поправочными коэффициентами тока, если температура окружающей среды отличается от 30°C (86°F).
- Ток в амперах представляет собой непрерывную нагрузку.
- Проводники рассчитаны на 60°C (140°F), 75°C (167°F) или 90°C (194°F). Если номинальная температура провода не выбрана, по умолчанию используется номинальная температура 75°C (167°F).
- В кабелепроводе или кабеле имеется не более трех токонесущих жил, включая запасные жилы.
Обратитесь к разделу 310.15(C)(1) NEC, чтобы узнать поправочные коэффициенты для более чем трех токонесущих проводников.
Обратитесь к разделу 310.15(C)(1) NEC, чтобы узнать поправочные коэффициенты для более чем трех токонесущих проводников.Примечание: Этот калькулятор предназначен для систем солнечной энергии. Мы не рекомендуем использовать его для других типов электрических систем.
Как выбрать размер предохранителя
Существует два способа выбора размера предохранителя:
- Используйте рекомендуемый производителем размер предохранителя
- Рассчитайте размер предохранителя самостоятельно
Давайте рассмотрим пример для каждого сценария.
1. Используйте размер предохранителя, рекомендованный производителем
Предположим, вы проектируете солнечную энергосистему и хотите установить предохранитель между контроллером заряда солнечной батареи и блоком аккумуляторов. Вы используете Renogy Wanderer 30A в качестве контроллера заряда.
Чтобы выбрать правильный размер предохранителя в этом примере, просто найдите рекомендуемый производителем размер предохранителя в документации контроллера заряда.
Вы берете небольшой буклет, прилагаемый к контроллеру заряда, и открываете раздел «Предохранение».
При этом вы видите, что Renogy рекомендует использовать предохранитель на 30 А от контроллера до аккумулятора.
Так как это рекомендовано производителем, вы будете использовать именно этот размер.
Легко!
2. Рассчитайте размер предохранителя самостоятельно
Примечание: Всегда используйте размеры предохранителей, рекомендованные производителем, если они доступны. Рассчитывайте размер предохранителя самостоятельно только в том случае, если нет рекомендуемого размера предохранителя, и даже в этом случае только в том случае, если вы обладаете соответствующими рабочими знаниями и пониманием электрических систем.
Допустим, вы проектируете систему солнечной энергии и хотите установить предохранитель между инвертором и аккумулятором. (Многие инверторы имеют встроенные предохранители, но давайте предположим в этом сценарии, что у вас их нет.
)
Вы обращаетесь к документации инвертора, но не можете найти рекомендуемый размер предохранителя.
Чтобы правильно рассчитать размер предохранителя в этом примере, вы можете:
- Воспользуйтесь нашим калькулятором. Заполните наш калькулятор в верхней части страницы, и он предоставит рекомендуемый размер предохранителя на основе ваших данных.
- Рассчитайте размер предохранителя в соответствии с рекомендациями NEC. Это самый сложный способ определения размера предохранителя. Обратитесь к NEC и его рекомендациям по защите от перегрузки по току.
Другие солнечные калькуляторы
- Калькулятор времени зарядки солнечной панели
- Калькулятор угла наклона солнечной панели
- Калькулятор преобразования ампер-часов в ватт-часы с помощью этого калькулятора размера предохранителя являются правильными и действительными для введенных пользователем данных. Тем не менее, Footprint Hero не гарантирует и не несет никакой ответственности за использование этого калькулятора. Использование этого калькулятора и выбор конкретных входных параметров часто требуют инженерной оценки в каждом конкретном случае. Пользователю рекомендуется обратиться за квалифицированной технической помощью при использовании этого калькулятора и применении результатов, полученных с его помощью. Пользователь также предупреждается, что полученные результаты основаны на определенных упрощающих предположениях, которые могут быть или не быть действительными для конкретного случая. Размеры предохранителей, полученные с помощью этого калькулятора, не заменяют рекомендуемые размеры предохранителей, предоставленные производителями. Всегда используйте размеры проводов и предохранителей, рекомендованные производителями, если они доступны. ПРЕДУПРЕЖДЕНИЕ: Все электрические системы представляют опасность возгорания и других опасностей. Компания Footprint Hero разработала этот калькулятор для использования только лицами, обладающими соответствующими знаниями и пониманием электрических систем. Этот калькулятор основан на отраслевых стандартах, включая NFPA 70, Национальный электротехнический кодекс (NEC).
Использование этого калькулятора и выбор конкретных входных параметров часто требуют инженерной оценки в каждом конкретном случае. Пользователю рекомендуется обратиться за квалифицированной технической помощью при использовании этого калькулятора и применении результатов, полученных с его помощью. Пользователь также предупреждается, что полученные результаты основаны на определенных упрощающих предположениях, которые могут быть или не быть действительными для конкретного случая. Размеры предохранителей, полученные с помощью этого калькулятора, не заменяют рекомендуемые размеры предохранителей, предоставленные производителями. Всегда используйте размеры проводов и предохранителей, рекомендованные производителями, если они доступны. ПРЕДУПРЕЖДЕНИЕ: Все электрические системы представляют опасность возгорания и других опасностей. Компания Footprint Hero разработала этот калькулятор для использования только лицами, обладающими соответствующими знаниями и пониманием электрических систем. Этот калькулятор основан на отраслевых стандартах, включая NFPA 70, Национальный электротехнический кодекс (NEC).
