Расчет плавких предохранителей: Таблица и калькулятор
Каждый предохранитель выполняет функцию защиты электрических цепей и оборудования от перегревания при прохождении тока с показателями, значительно превышающими номинальные. Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая.
Содержание
Группы предохранителей
Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи.
До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования – автоматические выключатели.
Тем не менее, предохранители не потеряли своей актуальности и в настоящее время. Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий.
Предохранители делятся на следующие основные группы:
- Общего назначения
- Быстродействующие
- Защищающие полупроводниковые приборы
- Для защиты трансформаторов
- Низковольтные
Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.
Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима. Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе.
Принцип действия плавких предохранителей
Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.
В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.
Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции.
Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.
Общие правила расчета
Для того, чтобы сделать правильный расчет плавких вставок предохранителей, необходимо учитывать номинальное напряжение. Это значение должно быть таким, при котором предохранитель отключает электрическую цепь. Основным показателем служит минимальное напряжение, предусмотренное для основания и плавкой вставки.
Еще один важный показатель, который должен учитываться при расчетах – напряжение отключения. Этот параметр заключается в мгновенном значении напряжения, появляющегося после срабатывания самого предохранителя или плавкой вставки. Как правило, в расчет принимается максимальное значение этого напряжения.
Кроме того, в обязательном порядке учитывается ток плавления, от которого зависит диаметр проволоки, установленной внутри.
Когда выполняется расчет плавкой вставки предохранителя, для каждого металла этот показатель имеет собственное значение и выбирается с помощью таблицы или калькулятора. Материал и размер вставок должен обеспечить требуемые защитные характеристики. Длина вставки не может быть слишком большой, поскольку это влияет на гашение дуги и общие температурные характеристики.
Расчетная мощность нагрузки обычно указывается в маркировке изделия. В соответствии с этим параметром выполняется расчет номинального тока предохранителя по формуле: Inom = Pmax/U, в которой Inom является номинальным током защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питающей сети.
Онлайн расчет диаметра провода для плавких вставок предохранителей
Все расчеты можно выполнить гораздо быстрее, воспользовавшись онлайн-калькулятором. В соответствующие окна вводятся данные о материале вставки и токе, после чего в окне результата появятся данные о диаметре проволоки.
Плавкие вставки
youtube.com/embed/9zYOT0B211Q?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Расчет плавкого предохранителя, вставки на любой ток, сечение
РасчетРасчет трансформатора, Ремонт трансформаторов, Сетевые трансформаторы, Силовые трансформаторыНет комментариев для Таблица изготовления предохранителя на любой ток
Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.
Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.
Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети обеспечивает защиту проводки от возгарания.
Когда перегорает плавкий предохранитель (плавкая вставка), требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем расчет диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего.

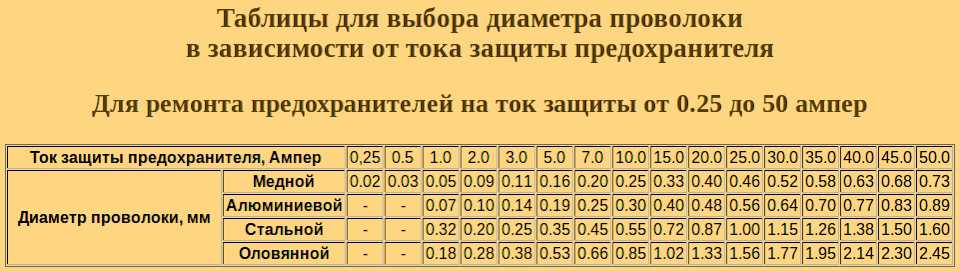

Таблица 5.1 Значения по току плавления для проволоки из разных металлов
| Ток, А | Диаметр провода в мм | Ток, А | Диаметр провода в мм | ||||||
| Медь | Алюмин. | Сталь | Олово | Медь | Алюмин. | Сталь | Олово | ||
| 1 | 0,039 | 0,066 | 0,132 | 0,183 | 60 | 0,82 | 1,0 | 1,8 | 2,8 |
| 2 | 0,069 | 0,104 | 0,189 | 0,285 | 70 | 0,91 | 1,1 | 2,0 | 3,1 |
| 3 | 0,107 | 0,137 | 0,245 | 0,380 | 80 | 1,0 | 1,22 | 2,2 | 3,4 |
| 5 | 0,18 | 0,193 | 0,346 | 0,53 | 90 | 1,08 | 1,32 | 2,38 | 3,65 |
| 7 | 0,203 | 0,250 | 0,45 | 0,66 | 100 | 1,15 | 1,42 | 2,55 | 3,9 |
| 10 | 0,250 | 0,305 | 0,55 | 0,85 | 120 | 1,31 | 1,60 | 2,85 | 4,45 |
| 15 | 0,32 | 0,40 | 0,72 | 1,02 | 160 | 1,57 | 1,94 | 3,2 | 4,9 |
| 20 | 0,39 | 0,485 | 0,87 | 1,33 | 180 | 1,72 | 2,10 | 3,7 | 5,8 |
| 25 | 0,46 | 0,56 | 1,0 | 1,56 | 200 | 1,84 | 2,25 | 4,05 | 6,2 |
| 30 | 0,52 | 0,64 | 1,15 | 1,77 | 225 | 1,99 | 2,45 | 4,4 | 6,75 |
| 35 | 0,58 | 0,70 | 1,26 | 1,95 | 250 | 2,14 | 2,60 | 4,7 | 7,25 |
| 40 | 0,63 | 0,77 | 1,38 | 2,14 | 275 | 2,2 | 2,80 | 5,0 | 7,7 |
| 45 | 0,68 | 0,83 | 1,5 | 2,3 | 300 | 2,4 | 2,95 | 5,3 | 8,2 |
| 50 | 0,73 | 0,89 | 1,6 | 2,45 | |||||
Для определения более точных значений диаметра медной проволоки для ремонта предохранителя, или если требуется предохранитель на ток защиты, значения которого нет в таблице, можно воспользоваться ниже приведенной формулой.
где
I пр – ток защиты предохранителя, А;
Видео: Простой расчет и изготовление предохранителей
Источник метки | Новости | Что означает номинал предохранителя и почему он должен быть указан?
Внезапное увеличение электрического тока не является редким событием. Будь то из-за производственных ошибок, возраста проводов или стихийных бедствий, таких как штормы, электрический ток редко остается стабильным все время. Итак, как производители защищают свои приборы от этих потенциально опасных колебаний энергии?
Предохранители — и, соответственно, их номиналы — определяют, какой ток может пройти через устройство, прежде чем будет включен протокол безопасности. Эта безопасность защищает прибор от повреждений и снижает риск дальнейших проблем.
Итак, что такое номинал предохранителя? Как это работает и как рассчитывается? Ниже мы обсудим все, что вам нужно знать о номиналах предохранителей, в том числе о роли этикеток с номиналами предохранителей.
Что такое номинал предохранителя?
Предохранитель является слабым звеном в электрической цепи. Может показаться странным создавать преднамеренно слабое звено, но, выбирая, где находится это звено, техника, люди и предприятия находятся в безопасности.
При перегрузке цепи происходит следующее:
- Проволочный плавкий элемент быстро нагревается.
- Плавкий предохранитель плавится или взрывается в зависимости от силы тока.
- Перегоревший предохранитель прерывает подачу электричества.
Условия для этого зависят от номинала предохранителя. Номинал предохранителя относится к силе тока, проходящего через цепь, которая изменяется в зависимости от типа прибора.
Например, если прибор оснащен двигателем, он будет иметь номинал около 13 ампер, в то время как более опасный прибор с нагревательным элементом, такой как тостер, будет иметь меньший номинал 7 ампер.
Чем более потенциально опасен прибор, тем ниже номинал предохранителя.
В Великобритании на всех предохранителях должен быть указан правильный номинал предохранителя. Очень важно, чтобы поставщики электроэнергии проверяли и маркировали эффективность своих предохранителей. Если предохранитель помечен неправильно, электрики и другой обслуживающий персонал могут быть в опасности, поскольку они не будут знать, с чем работают.
Без предохранителей риск поражения электрическим током и возгорания увеличился бы в десять раз, а окружающие их здоровье и безопасность стали бы еще более строгими.
Как рассчитать номинал предохранителя
Расчет номинала предохранителя должен быть точным. Чтобы рассчитать номинал предохранителя, производители используют простое уравнение:
Мощность (Вт) = Напряжение x Ток (А)
Что мы действительно хотим знать с помощью этого уравнения, так это ток (ампер). Таким образом, используя это уравнение в качестве основы, номинал предохранителя можно рассчитать следующим образом:
Ампер = Вт/напряжение
Итак, допустим, нам нужно определить номинал предохранителя для стиральной машины.
Он использует 850Вт энергии при 120В . Итак, уравнение будет таким:
850/120 = 7,08 А
Это означает, что стиральная машина при максимальной мощности будет потреблять 7,08 ампер мощности. Таким образом, предохранителя на 10 ампер будет достаточно, так как он производит более 7,08 ампер.
Получите таблички с номиналами предохранителей сегодня
Как упоминалось ранее, недостаточно рассчитать только номиналы предохранителей — их также необходимо правильно маркировать.
В компании Label Source имеется ряд высококачественных табличек с номиналами предохранителей для различных номиналов. У нас также есть ряд других электрических этикеток, таких как этикетки с символами заземления, которые могут представлять интерес.
Как определить размер предохранителя/провода
Большинство людей зацикливаются на размере провода предохранителя, но как только вы освоите его, это не должно вызывать слишком много головной боли.
Это подробный учебник по предохранителям, в котором объясняется все, что вам нужно знать о предохранителях и о том, как определить размер предохранителя. Мы подробно расскажем обо всех важных деталях и о том, что все это значит, чтобы вы мгновенно превратились из новичка в профессионала.
Зачем нужен предохранитель?
Основная функция предохранителя состоит в том, чтобы защитить вашу проводку, но для этого вам нужно с самого начала выбрать правильный размер плавкого предохранителя, слишком низкий — и он перегорит, слишком высокий — и вы в конечном итоге наносит ущерб всей цепи!
Все может очень быстро стать очень уродливым, поэтому, чтобы избежать всего этого беспорядка, вам нужно каждый раз получать предохранитель нужного размера для работы. Чтобы ваш предохранитель правильно выполнял свою работу и защищал ваши провода, его номинал должен примерно в 1,1–1,5 раза превышать номинальное значение тока. Также неплохо было бы приобрести держатель предохранителя ATC для защиты и установки предохранителя.
Одно из распространенных заблуждений относительно выбора правильного размера предохранителя заключается в том, что он зависит от нагрузки цепи. На самом деле нагрузка цепи не должна иметь никакого отношения к выбору размера предохранителя. Размер предохранителя должен быть основан на САМОМ МАЛЕНЬКОМ проводе (наибольшем номере калибра) в цепи.
Как рассчитать номинал предохранителя
Для тех из вас, кто хочет сразу перейти к делу, давайте не будем больше терять время, вот как правильно рассчитать номинал предохранителя за 3 простых шага:
Причины, по которым никогда не следует устанавливать предохранитель большего размера!
- Определите калибр проволоки, который у вас уже есть, найдя его на упаковке или просто измерив.

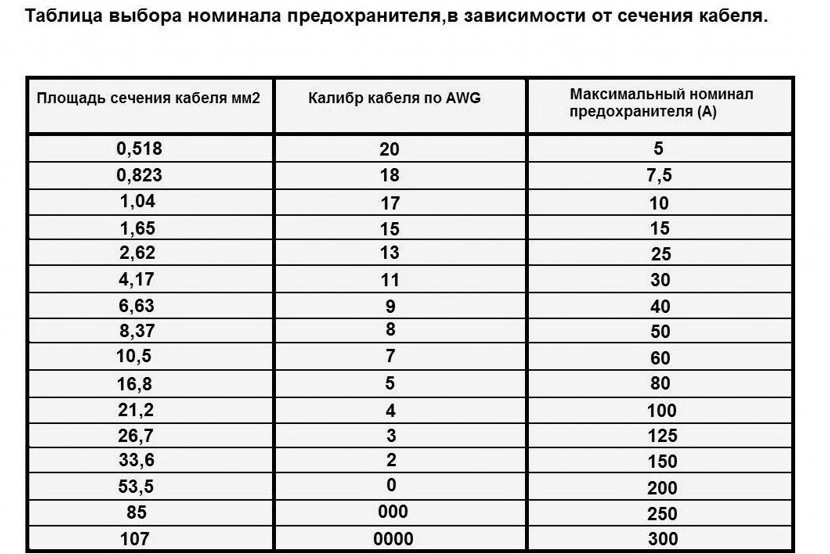

- Используйте следующую таблицу для определения максимального тока для любого используемого сечения провода.
- Возьмите максимальное значение тока, полученное из таблицы, и найдите самый большой предохранитель, который вы можете найти, который все еще соответствует ограничениям.
НЕ ПРЕВЫШАТЬ ЗНАЧЕНИЙ В ЭТОЙ ТАБЛИЦЕ! Обычные автомобильные ножевые предохранители имеют ток от 5 до 20 А с шагом 5 А. Пример: 5А, 10А, 15А, 20А
НЕ ПРЕВЫШАТЬ ЗНАЧЕНИЙ В ЭТОЙ ТАБЛИЦЕ! Обычные автомобильные ножевые предохранители имеют ток от 5 до 20 А с шагом 5 А. Пример: 5А, 10А, 15А, 20АОпределение общей силы тока вашей цепи
Итак, вы только что купили оборудование в Oznium и готовитесь к планированию установки, пока USPS доставит его к вашей двери. Один из первых вопросов, который следует задать при планировании установки, — какой размер провода использовать, что впоследствии определит, какой предохранитель использовать.
Не беспокойтесь, если вы заблудились, вы в Озниуме, здесь мы вам поможем.
Сила тока измеряется в амперах, сокращенно Ампер или просто буква А. Из-за того, что продукция Oznium слаботочная, в большинстве продуктов и в таблице, которую я разработал, сила тока указана в миллиамперах. или мА для краткости.
напр. 1 А равен 1000 мА
Чтобы узнать общую силу тока для вашей конкретной установки, обратитесь к таблице ниже.
Найдите устанавливаемые элементы и их текущие требования.
Сложите значения и разделите на 1000, чтобы получить общий ток в амперах. Вы можете использовать это значение в приведенной выше таблице размеров предохранителей, чтобы определить минимальное требуемое сечение провода.
Вот пример:
Допустим, вы купили комплект с холодным катодом для каждой стороны приборной панели (2 трансформатора), 5 светодиодов Superflux для вентиляционных отверстий и гибкую светодиодную ленту 4,7″ для центральной консоли.
Если вы хотите подключить все это к одной цепи, вам нужно знать силу тока. Исходя из приведенной выше таблицы, каждый трансформатор потребляет 700 мА, каждый светодиод Superflux потребляет 80 мА, а светодиодная лента потребляет 80 мА
Сложите все это. ) = 1880 мА всего.
Затем..
1880 мА / 1000 = 1,88 А.
Поместите 1.88A в верхнюю таблицу в этом посте. В этой таблице указано, что в вашей цепи должен быть провод калибра не меньше 21.
Лично я бы выбрал провод 20 калибра и предохранитель на 2,5 А.
