Как разобрать мультиварку своими руками для ремонта или очистки

Автор Игорь Нерушин На чтение 4 мин. Опубликовано 30.11.2022

С каждым годом развитие технологий делает жизнь человека более комфортной. Это касается и приготовления пищи. Еще некоторое время назад готовить нужно было вручную, сейчас же на кухне появилась помощница — мультиварка. Если это устройство выйдет из строя, отремонтировать его можно попробовать самостоятельно. Но сначала нужно узнать, как самостоятельно разобрать мультиварку.

Содержание

1. Устройство
2. Что чаще всего выходит из строя
3. Порядок действий
4. Неисправности, которые можно устранить самостоятельно
5. Ошибки

Устройство

Мультиварка представляет собой емкость с крышкой, которая оборудована системой управления.

Основные элементы мультиварки:

• емкость, в которой происходит приготовление еды;
• база;
• крышка;
• система управления;
• панель управления.

На передней части корпуса расположена панель управления. В нижней части — база с разъемом для подключения сетевого кабеля к сети и выключателем, а также теплонагревательный элемент (ТЭН). В верхней части — плотно закрывающаяся крышка.

ЧИТАЙТЕ ТАКЖЕ:

Что делать, если пригорает мультиварка

Что чаще всего выходит из строя

Самая популярная неисправность — сгорание предохранителей. Это может быть связано, например, с неправильным выбором режима работы, загрязнением клапана для выхода пара.

Также часто обрываются или загрязняются контакты. Реже выходит из строя жидкокристаллический дисплей или датчики.

Важно! Если заменить предохранители или почистить контакты можно самостоятельно, то при выходе из строя системы управления придется обращаться в сервисный центр.

Порядок действий

Перед разборкой корпуса мультиварки необходимо:

1. Отключить ее от сети (если прибор недавно был включен, нужно подождать, когда он остынет).
2. Очистить емкость от жира и налета (можно использовать моющие средства).
3. Вытереть крышку, чтобы она была сухой.

Теперь можно разбирать мультиварку. Как разобрать мультиварку Редмонд или других производителей, чтобы помыть:

1. Открыть крышку.
2. Нажать на 2 пластиковых фиксатора и потянуть в сторону центра.
3. Верхнюю часть сначала потянуть на себя, затем резким движением вниз.
4. Очистить внутренние детали от остатков еды и промыть их.

Чтобы добраться до внутренних узлов, необходимо:

1. Повернуть мультиварку вверх дном.
2. Отсоединить нижнюю часть от основания. Для этого нужно открутить винт, который фиксирует дно прибора.
3. Отключить провода.
4. Открутить винты, с помощью которых крепится теплонагревательный элемент.
5. Отсоединить микросхемы.
6. Отсоединить и снять верхнюю крышку (она крепится с помощью винта) и датчики температуры.
7. Снять кольца на защелках.
8. Отделить внутренние стенки от наружных.

Обратите внимание! Все эти операции нужно делать аккуратно, чтобы не повредить узлы.

Неисправности, которые можно устранить самостоятельно

Если мультиварка перестала работать, не стоит спешить сдавать ее в ремонт. С некоторыми проблемами можно справиться самостоятельно. Одна из них — чистка прибора. Для того чтобы почистить мультиварку, нужно произвести описанные выше операции.

Заменить предохранители также можно самому. Предохранителей в мультиварке два. Один расположен на крышке, другой — в середине прибора.

Вышедшую из строя защелку крышки можно заменить магнитами. Один из них нужно установить на корпус мультиварки, другой — на крышку. Таким образом крышка будет фиксироваться с помощью магнитов.

Ошибки

При сбоях в работе мультиварки на дисплее отображаются коды ошибок. Такой код представляет собой сочетание буквы E и цифры.

Ниже описаны коды ошибок:

• Нарушена герметичность чаши. Влага из чаши может попадать на теплонагревательный элемент. На ТЭН также могут попадать остатки еды, что приводит к горению. Ошибка E1 может говорить о выходе ТЭН из строя.
• Эта ошибка свидетельствует об обрыве кабеля. Вторая причина — замыкание датчика температуры.
• Крышка закрыта неплотно.
• Сбой в работе платы управления. Также эта ошибка может говорить о неисправности датчика давления.
• Превышение нагрузки на теплонагревательный элемент.

Для того чтобы мультиварка служила долго и качественно, рекомендуется покупать приборы от известных производителей. К их числу относятся Мулинекс, Редмонд, Максвелл, Поларис, Скарлет, Витек, Марта.

ЧИТАЙТЕ ТАКЖЕ

Как работает функция отложенного старта в мультиварке

Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:

Ремонт мультиварки Vitek VT 4210 не работает, не. Сервисный Центр vitek Киев

Ремонтируем мультиварка, который не работает , не включается

Добавить комментарий (0)

Сервисный центр Территория Apple предлагает Ремонт мультиварки Vitek VT 4210 не работает, не всех моделей, а также производим все виды ремонта.

Наличие запчастей и возможность ремонта — звоните нам и уточняйте.

Общие проблемы

Не работает Wi-Fi

от 480 грн.

Не включается

от 360 грн.

Попала влага

от 340 грн.

Просит iTunes

от 340 грн.

Забыт пароль

от 340 грн.

Зависает (обновить ПО)

от 340 грн.

Экран/дисплей

Не работает сенсор

от 480 грн.

Разбилось стекло

от 480 грн.

Нет подсветки

от 410 грн.

Не работает часть экрана

от 600 грн.

Не гаснет при разговоре

от 340 грн.

Задняя крышка

Поцарапана зад. крышка

от 340 грн.

Треснула зад. крышка

от 340 грн.

Разбит полностью

от 480 грн.

Зарядка

Не заряжается

от 340 грн.

Быстро садится

от 340 грн.

Плохой контакт

от 340 грн.

Греется

от 340 грн.

Связь (Сеть)

Нет сети

от 340 грн.

Не видит SIM

от 340 грн.

Сеть ловит плохо

от 340 грн.

Кнопки

Ремонт кнопки Home

от 320 грн.

Ремонт кнопки вкл/выкл

от 340 грн.

Ремонт кнопки вибро

от 340 грн.

Ремонт кнопки гром-сти

от 340 грн.

Камеры

Не работает главная

от 360 грн.

Не фокусирует главная

от 360 грн.

Не работает фронтальная

от 340 грн.

Не фокусирует фронтальная

от 340 грн.

Вибрация

Не работает

от 340 грн.

Громко гудит

от 340 грн.

Не всегда срабатывает

от 340 грн.

Разговор/Динамики

Динамик не работает

от 340 грн.

Динамик хрипит

от 320 грн.

Динамик тихий

от 340 грн.

Не работают наушники

от 340 грн.

Собеседник не слышит

от 340 грн.

Собеседник плохо слышит

от 340 грн.

Я не слышу собеседника

от 320 грн.

Плохо слышу собеседника

от 320 грн.

Раздел:Ремонт мультиваркиТеги:vitek

Как разобрать мультиварки разных моделей и крышки от них

Прекрасно, когда процесс приготовления механизирован, тогда создание кулинарных шедевров приносит истинное удовольствие. Увы, не каждый производитель размещает подробные инструкции по обслуживанию. Специалисты в области ремонта бытовой техники предложат несколько способов разборки мультиварки разных моделей. С помощью этих советов здорово сэкономить семейный бюджет.



Помощник на кухне от компании «Мулинекс»

В большинстве случаев разобрать мультиварку не составит труда, ведь собираются они примерно по одной схеме. Для домашнего мастера, который хоть раз сталкивался с ремонтом электроприборов, где основой является ТЭН, принцип устройства будет понятен. Ниже приведены основные внешние детали корпуса:

• Герметичный колпачок с резинкой, поверх которого находится съемный паровой клапан.
• Чаша для приготовления пищи (в старых моделях она встроена в корпус, что не очень удобно).
• Металлизированный корпус с пластиковыми элементами (внешний вид и материалы отделки полностью зависят от стоимости устройства: во флагманских моделях есть полностью железные модели).
• Кнопка, открывающая крышку.
• Основание (нижнее).
• Внутри, под чашей, находится диск нагревательного элемента (ТЭН).
• Софт-кнопки, экран панели управления (иногда нет в наличии, в бюджетных строках).
• Ручка для удобной переноски. Он может быть сверху или на корпусе.

Устройство и комплектация мультиварки Polaris, средний класс

А что за чудо внутри — кастрюли?

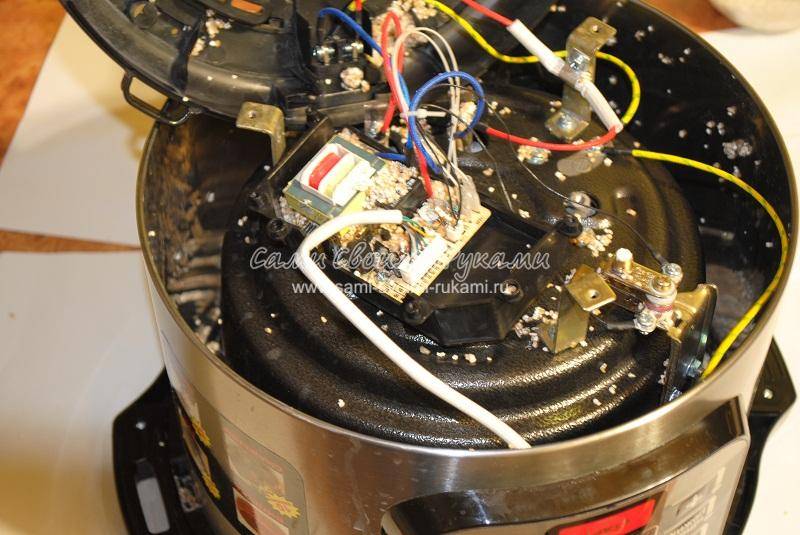

На рисунке показано, какие провода находятся внизу мультиварки. Питание подается по красным проводам. Выключатель (приводящий устройство в действие) и термопредохранитель (предохраняющий от перегрева) устанавливаются последовательно. Напряжение от термопредохранителя подается на один вывод нагревателя, на плате питания. Белый провод напрямую подключен к питанию. Через него подается напряжение на второй вывод ТЭНа; замыкает контакты реле.

Провода напряжения для работы

Под нагревателем находится блок питания со стандартной проводкой. Он является самой загружаемой частью мультиварки. Его задача — преобразовывать ток в 220В в постоянный 5В и 12В (первый питает блок управления питанием, а второй — цепь включения, активирует реле). Домашняя сеть подает питание на трехконтактный разъем, расположенный внизу. Выделяется желто-зеленый провод: это масса.

Схема внутреннего устройства мультиварки Redmond RMC-M23

Часто производители монтируют в устройство универсальную плату для всего модельного ряда. Естественно, технологические нюансы держатся в секрете, ведь фирмы не ожидают внедрения в бытовую технику мастеров-самоучек. При просмотре фото в глаза бросается изолированный металлический круглый диск. Это аккумулятор, который при отключении от сети сохраняет в памяти заранее заданные программы приготовления.

На картинке ниже показан аккумулятор (желтый)

Как разобрать мультиварку полностью? Полный план действий

Температурные датчики расположены в крышке и дне изделия — поэтому разбирать мультиварку нужно крайне осторожно, чтобы не потревожить эти тонкие проводки. Один провод подключен к сенсорному экрану. От этих деталей зависит очень многое – они являются «мозгом» устройства. Из-за повреждения датчиков температуры могут выходить из строя программы и режимы приготовления. Более того, кухонный помощник может не включиться из-за того, что не происходит нужного набора тепловых показателей.

Обучение

• Устройство отключено от сети и ожидает полного остывания.
• Крышка протирается от жира мягкой тканью.
• Если жир не втирается, используйте мягкие моющие средства для посуды, без абразивов.
• Протрите крышку насухо.

Съемный винтовой элемент

Порядок работы

• Крышка прибора открыта.
• В районе крышки две пластиковые клипсы. Их нужно нажимать и прижимать к центру.
• Верхний сектор тянется на себя, а затем резко вниз.
• Все внутренние детали тщательно промываются от остатков пищи.
• Для установки предмета на место выполняются обратные действия. Если все установлено правильно, зажимы будут щелкать при правильной посадке.

Если изделие сломано и нужно посмотреть внутренние детали, а мастер не знает, как аккуратно разобрать мультиварку, то:

• В первую очередь протрите ветошью все загрязненные участки изделия.
• Прибор перевернут.
• Нижняя крышка держит винт, открутите его. Снизу демонтировать.

Демонтаж днища

• Отсоединяются все съемные провода, идущие к плате.
• Открутите винты, удерживающие нагревательный элемент.
• Снять термопару, все микросхемы.
• Открутите винт, удерживающий верхнюю крышку (когда в модели не предусмотрено снятие). Затем отжимаем крышку отверткой, снимаем датчики температуры.
• Снимите пластиковые кольца на защелках (если они по краям металлического корпуса).
• Внутренние стенки снимаются с наружных.

Нюансы и тонкости процесса разборки

При рассмотрении модельного ряда Redmond можно установить: производитель заботится о внешнем виде бытовой техники, надежно маскирует все винты и болты. Если вы возьмете мультиварку этой фирмы за образец среднего класса, то обнаружите, что на корпусе есть шурупы для украшения — хитрости. Они играют только эстетическую роль. Основные надежно спрятаны под пластиком.

На некоторых моделях (Mirta, Polaris, Redmond, Vitek и др.) винты крепления верхней части с треугольным отверстием. Самая распространенная ошибка новичков в ремонте — вооружиться крестовиной, приложить усилие, надавить на корпус.

От механических воздействий образуются вмятины, которые ухудшают внешнее состояние устройства. Поэтому разумнее использовать в данном случае отвертку с треугольным наконечником, длина которой составляет от 100 до 120 мм.

Стильный дизайн Vitek

Флагманский аппарат производства компании Мулинекс. Качество сборки солидное. Основным преимуществом является простота снятия внутренней крышки. Вся съемная конструкция держится на силиконовой вставке, которая благодаря своей эластичности плотно удерживает детали. Такая конструкция более эстетична, чем наружные винты.

Moulinex Advanced Model

Ремонт мелких повреждений крышки и кнопок в домашних условиях. Ошибки

В мультиварках бюджетного класса Delphi, Polaris, Rotex, Scarlet, Redmond часто ломается кнопка, закрывающая крышку. Мастера относят эту особенность к врожденным дефектам. Бывает, что кнопку ведет не из-за неправильного использования, а из-за воздействия высоких температур. Если устройство находится на гарантии, лучше всего обратиться в сервис. Чтобы справиться с этой бедой, придется разобрать корпус, и сломать пломбы.

При закрытии крышки хозяйка должна сначала зажать кнопку, а полностью закрыв ее, отпустить. Меньшая нагрузка на деталь снижает вероятность поломки.

Сломанная кнопка открытия

Два варианта ремонта, не требующих полной разборки:

• Поверхность обезжиривается, наносится клей и накладываются магниты таким образом, чтобы они сходились после закрытия крышки. Можно взять один большой, а лучше четыре маленьких, чтобы соединить их попарно.
• В выпавшей пуговице сделаны два небольших отверстия для приклада. То же самое проделывается в корпусе, в месте крепления защелки. Затем протолкните стержень через съемную часть. Аккуратно вставьте конструкцию в корпус.

Детали приобретаются в магазине; использование самодельных изобретений нецелесообразно. Их использование может привести к пожару! Тем более, что цена не кусается на элементы, которые можно заменить в домашних условиях. Если правильная работа устройства прерывается, на экране появляются системные ошибки. Прочитав их, станет примерно понятно, какая деталь нуждается в ремонте и замене.

Е1, Е2 — произошли изменения в работе блока питания, нагревательного элемента, неплотно закрывается крышка.

Е3, Е4, Е5 — перегрелся прибор и сработала защитная функция, сломался датчик температуры. В некоторых моделях при такой поломке не выводится картинка на экран. Если речь идет о фирме «Редмонд», то возможным недугом может быть поврежденный провод, проходящий через корпус и крышку. Разбираем, снимаем пластик на этом зазоре (отщелкивается отверткой) и меряем сопротивление. Следующий шаг — разобрать днище и прозвонить хомуты под ТЭНом.

Все устройства оснащены предохранителями, которые перегорают в любых ситуациях, которые, по мнению разработчиков, могут привести к опасности. Например, если хозяйка включила прибор, при этом забыла установить внутрь чашу.

Приобретая мультиварку, обязательно следует ознакомиться с ее характеристиками: наличием съемной крышки, следует ли заменить резинку в домашних условиях, насколько надежна защелка. Для продления срока службы прибора соблюдайте гигиену внутри и снаружи, избегайте попадания круп и остатков пищи, эксплуатируйте по назначению и следуйте инструкции.

Крышка на резинке

Чтобы аккуратно разобрать на запчасти, важно знать принцип работы мультиварки. Эта, казалось бы, обычная кастрюля вроде бы не имеет сложной конструкции, но это не так. Внутри находится хрупкая электрическая часть. Его легко повредить, если грубо обращаться с телом.

Ремонт мультиварки своими руками — распространенные ошибки и пути их решения

Мультиварка готовит пищу автоматически благодаря компьютерной программе. Его можно жарить, запекать, тушить, варить, готовить на пару и во фритюре. Это достаточно надежное устройство, способное прослужить десятки лет без поломок. Неисправности мультиварки случаются редко, кроме того, во многих случаях устройство можно починить своими руками.

Устройство и принцип работы

Прежде чем починить домашнюю мультиварку, необходимо разобраться в ее устройстве. В конструкцию входят:

1. Внешний кожух (обычно пластиковый или алюминиевый). К нему присоединяются все остальные элементы конструкции.
2. Сверху крышка с клапаном для выпуска пара. Герметичность соединения обеспечивается резиновым ободом и замковым механизмом.
3. Снаружи установлен пульт управления. Часто имеет дисплей. Кнопки могут быть сенсорными или обычными.
4. Микропроцессор находится под контролем. Именно он отвечает за включение и выключение нагревательного элемента. Его работа регулируется панелью управления.
5. Внутри корпуса находится ТЭН, обычно один и снизу, но может быть и несколько. Вмонтирован в корпус, может нагреваться до 40-180 ^о С.
6. Непосредственно над ним находится металлическая или керамическая чаша. Имеет антипригарное покрытие. В комплекте идет сито с большими отверстиями – это пластиковая вставка для пропаривания.
7. Кроме того, в конструкцию входит датчик температуры и давления. Его устанавливают между чашей и корпусом, обычно внизу конструкции.

Принцип работы и основные элементы конструкции:

Чаша стоит непосредственно на нагревательном элементе, который создает температуру от электрического тока. Мультиварки мало шумят во время работы. При этом за счет герметичности внутри создается повышенное давление, которое можно регулировать с помощью специального клапана для пара. Над чашей пластиковое сито, на котором допустимо тушить мясо и овощи. Вы можете не только выбрать температуру, но и настроить ее автоматическое изменение во время приготовления.

Самый распространенный принцип работы – нагрев чаши от электромагнитной катушки. Этот метод имеет высокую эффективность, а сама конструкция надежна. Более современная система нагрева заключается в том, что нагревается не ТЭН, а сама чаша мультиварки. Происходит это под воздействием электромагнитных волн. Из-за этого чаша мультиварки выглядит массивнее, чтобы лучше сохранять тепло.

Распространенные причины поломок мультиварки

Лучше защитить конструкцию от повреждений, поэтому следует знать распространенные причины неисправностей. Самая редкая проблема – производственный брак, но иногда встречается и бракованная продукция. Самая распространенная ошибка – ставить посуду в миску, когда она стоит в мультиварке. В этом случае всегда есть вероятность попадания внутрь корпуса жира, влаги или кусочков пищи.

Перед обращением в сервисный центр попробуйте организовать работу самостоятельно:

Корень всех бед — несоблюдение правил эксплуатации, поэтому внимательно читайте инструкцию по применению.

Разумеется, запрещается ударять, ронять, использовать изделие не по назначению. Не ставить мультиварку рядом с батареей или газовой плитой. Это может привести к перегреву корпуса во время работы, в результате чего иногда портятся внутренние электрические компоненты. Также устройство часто не работает из-за подключения мультиварки к высоковольтной сети.

Программные ошибки мультиварки

Обычно, если мультиварка внезапно сломалась или отказывается включаться, на дисплее появляется код, сигнализирующий о причине сбоя. Обычно шифр начинается с буквы Е и цифры от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому от этого индекса зависят дальнейшие действия по ремонту.

Возможны следующие варианты сообщений:

1. E1. Это означает перегорание нагревательного элемента, это происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить и просушить.
2. Е2. На моделях Polaris это означает короткое замыкание верхнего датчика температуры, который крепится под крышкой. Кроме того, эта комбинация может свидетельствовать об обрыве цепи, поэтому нужно проверить провод, идущий от дисплея к датчику. Для оценки его состояния необходимо использовать омметр.
3. Е3. В первую очередь необходимо проверить герметичность крышки. Также возможно, что причина неисправности кроется в загрязнении внутренней поверхности корпуса. Необходимо разобрать изделие, почистить и просушить.
4. Е4. Сломался датчик давления. Скорее всего, проблема в том, что он забит, но возможен и обрыв цепи. Кроме того, такая ошибка возникает при сбое в работе микропроцессора. Это наихудший код поломки, так как приходится проверять практически весь товар.
5. Е5. Индекс отображается при срабатывании системы защиты от перегрева. Возможно, вы просто поставили устройство рядом с батареей или включили газовую плиту. Но проблема может скрываться и в забитых паровых клапанах. Если от прибора пахнет дымом, то, вероятно, вы сожгли проводку.

Когда ничего не можешь сделать?

В следующих случаях ремонт мультиварки в домашних условиях своими руками недопустим. Необходимо нести в специализированную мастерскую:

• реакции на действие нет;
• нет информации о температуре;
• на дисплее отображается другой код ошибки;
• видны повреждения кабеля или корпуса;
• программирование не работает;
• Мультиварка не нагревается;
• негерметичность крышки.

Какие проблемы можно устранить?

При обнаружении сообщений E1 или E2 необходимо выполнить следующие действия:

1. Осмотреть поверхность под чашей. При наличии капель влаги или пищевых крошек очистите и высушите изделие.
2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепеж, который держит нижнюю крышку. Таким способом можно разобрать конструкцию. Осмотрите все внутренности; если есть грязь или влага, удалите их.
3. Если внутри все чисто, то нужно найти термопару — это трубчатый датчик с подсоединенным проводом. Для зачистки понадобится полукатаная наждачная бумага с мелкими зернами (№0). Для разъединения контактов нажмите на верхнюю пластину со стороны регулировочного винта так, чтобы раздался щелчок. После этого нужно засунуть наждак и освободить пластину (пусть контакты встают обратно). Затем тщательно очистите клеммы.

Проще всего с ошибкой E3. Чтобы устранить проблему, переверните мультиварку Vitek и открутите крепеж, который держит нижнюю крышку. Затем нужно достать все внутренности, почистить их и просушить. Для быстрой сушки можно использовать фен, но с низкой интенсивностью. Затем соберите конструкцию.

Сложнее всего будет с ошибкой Е4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхность на наличие грязи и влаги. Потребуется аккуратная наждачная бумага. При наличии некоторого опыта можно попробовать сделать все самостоятельно, но лучше отнести устройство в сервисный центр.

При ошибке Е5 в мультиварке Мулинекс произошел перегрев. При обнаружении проблемы необходимо сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, подождать нужно не менее 20 минут. В завершение нелишним будет оценить состояние внутренних поверхностей на наличие загрязнений.

Какую функцию выполняет плавкий предохранитель?

Термопредохранитель в мультиварке выполняет функцию защиты от перегрева. Он имеет вид небольшого провода, который очень похож на резистор. Большинство из них имеют проводимость от 10 до 15 А и работают при температуре 150-170 ^o С. При превышении этих значений происходит сгорание плавкого предохранителя, что инициирует разрыв цепи. В результате устройство перестает работать, но хозяин избегает пожара в квартире. Установить, что произошел обрыв цепи, можно с помощью мультиметра.

Поиск и замена термопредохранителя

Большинство мультиварок имеют несколько термопредохранителей, покрытых пластиком для защиты от влаги. Все они находятся внутри корпуса, поэтому для поиска сгоревшего элемента потребуется разобрать устройство. Для этого переверните мультиварку, найдите нижнее крепление, удерживающее нижнюю крышку, и открутите его.

После того, как устройство разобрано, внутри можно увидеть несколько проводов, нужно найти тот, который идет от розетки к клемме ТЭНа. Провод будет проходить через термопредохранитель, который находится в пластиковой трубке теплоизоляции.

В большинстве случаев ничего не болтающиеся термопредохранители просто висят, но иногда их фиксируют хомутами, которые крепятся на винт. Обратите внимание, что предохранители очень чувствительны к теплу, поэтому пайка запрещена.

Кроме того, производители фиксируют их опрессовкой, чтобы термопредохранители нельзя было вынуть. Поэтому для определения состояния каждого элемента необходимо, не снимая их, использовать мультиметр для определения уровня сопротивления. Когда состояние каждого предохранителя определено, необходимо заменить неисправные детали.

Замена плавкого предохранителя на примере

Рассмотрим замену одного плавкого предохранителя на живом примере. Есть мультиварка, у которой не включается дисплей, изначально не знаем в чем проблема.

Разберем устройство. Для этого открутите один винт снизу и откройте нижнюю крышку. Как видите, конструкция мультиварки предельно проста. Его внутренности можно разделить на 3 части:

1. Силовая установка представляет собой блок питания и реле включения нагревательного элемента.
2. Плата управления с дисплеем (который не работает).
3. Нагревательный элемент.

Рассмотрим силовую часть мультиварки и ее провода:

1. Белый провод от сетевого разъема идет к блоку питания.
2. Красный провод идет от сетевого разъема через термопредохранитель к клемме ТЭНа.
3. Черный провод идет от клеммы ТЭНа к блоку питания.
4. Красный провод идет от второго вывода ТЭНа к питанию к переключающему реле.
5. Желтый — общий провод заземления, соединяющий металлические конструкции мультиварки (внешний и внутренний корпус).
6. Белый провод идет на плату управления от переключающего реле.

На рисунке показаны провода по номерам

Для начала нужно узнать, доходит ли электричество до блока питания. Для этого подключите мультиварку к сети и предварительно измерьте напряжение на выводах самого сетевого разъема.

Далее проверьте напряжение между выводом разъема и выводом ТЭНа. Мы видим, что электричество по красному проводу не доходит до нагревательного элемента.

Красный провод проходит через термопредохранитель, скорее всего проблема в нем. Сними. Для этого откручиваем от металлической пластины винт, которым термопредохранитель крепится к корпусу мультиварки.

Открутить винт.

Посмотрим модель:

• модель — RY184;
• температура — 184 ^о С;
• сила тока — 10 А;
• напряжение — 250 вольт.

Термопредохранитель крупным планом

Отключаем термопредохранитель с помощью кусачек. Заказываем новый товар с аналогичными характеристиками.

Термопредохранитель нельзя соединить с проводами пайкой, поэтому нужно сделать гильзы для опрессовки. Их можно сделать из радиатора для транзистора. Получившиеся две пластины необходимо зачистить наждачной бумагой. А затем согните их в открытые трубочки.

Втулки, которые получились из радиатора

Используя втулки, прижимаем пассатижами термопредохранитель к проводу.

Предохранитель крепится к внутреннему корпусу с помощью металлической пластины, в которую он завернут.
