Legrand Etika обзор и разборка

Не один раз представители Legrand-Украина нам показывали свою новую ультра бюджетную, ультра новую и самое главное самую дешевую серию розеток и выключателей Legrand Etika . Это произведение дизайнеров, наполненное новыми техническими новациями и неожиданными решениями, должно произвести взрыв на рынке продаж, и побить продажи старой бюджетной серии Legrand Criva и Suno (со слов представителей Legrand). И вот сегодня решил вам, наши дорогие клиенты и просто любители посмотреть на электроизделия изнутри, разобрать и указать на некоторые моменты этого «творения». Особо вникать в технические моменты и термины не будем, поймут все и обо всем. Legrand Etika сначала «порвала» рынок России (где она и успешно производится), но нам это не интересно. Теперь она в Украине и пытается «порвать в клочья» наш рынок. На Украину она поступает из Польши и Египта, а где она производится не скажу-не видел, во Франции токой красоты не видел точно. Не буду врать, продается не плохо-ведь мы все таки еще «ведемся» на надпись Legrand. В руках держим воздушную и очень легкую вещь (легче только наружная серия Quteo-Forix), произведенную Legrand, выключатель одноклавишный Etika. Подчеркну еще раз, дизайн я не обсуждаю, хвалебных и восхищающих статей достаточно на других интернет ресурсах.

И почему же он такой легкий? А ответ очень простой-он сделан полностью из пластика!!!!! Единственные металлические элементы это: *два винтовые клемника для подключения проводов *две лапки — для крепления в установочной коробке *контактная группа Инновация №1. Суппорт и механизм вылиты из цельного куска пластика с отверстиями,зацепамы и т.д. С этой инновацией я лично сталкивался лет 10 назад у фирмы Vimar-Италия. Французы,Испанцы и Итальянцы любят такие вещи. Инновация №2. Шток 1 на рисунке выполнен тоже из пластика (так же как у Vimar-Италия). Инновация №3. Контактная группа 2,3,4 сделана из отдельных элеменов способных выдержать сумашедший ток 10 ампер. Инновация №4. Распорные лапки крепления в коробке ну очень странной конструкции, где то такое видел-но не помню. Инновации стремные. Шток 1,обильно измазанный смазкой, на практике даже без нагрева со временем изнашивается-что приводит к залипанию или «недовключению» выключателя. Серебро на контактах присутствует. Клемники мощные и простые, зажимают хорошо. Контакт 4 хлюпенький и болтается (не жестко прикреплен внутри). 10 ампер не вздумайте ни в коем случае! Не зря я говорил об Vimar.

Такая система инноваций №1,2,3 ненадежно и недолго работает со всевозможными реактивными нагрузками (светодиодное,люминисцентное и т.д освещение). Инновация №5. В одну контактную группу 1 мы можем вставить целых два провода, а в другую 2 — целый один, таким образом вы можете смело поставить этот одно клавишный выключатель вместо двух клавишного. Все производители делают по старинке и делают одинаковые клемники с обеих сторон. Распорные лапки 3 как ни странно нормально фиксируют выключатель в коробке. При установке в коробку, даже при сильных перекосах суппорта, корпус не трескается, не лопается, а выключатель продолжает работать. Пластик не поддерживает горения, когда плавится-запах не сильный. Это похвально.

На грамм 10 тяжелее оказался второй продукт Legrand Etika розетка с заземляющими контактами. Наличие этих злополучных тонтактов сделали наше изделие таким тяжелым (к большому сожалению дизайнеров Legrand) Конструкция розетки такая же как и у включателя-все вылито из пластика.

Клемники 1 винтовые и хорошего качества, похожи на Legrand Celiane,Mosaic — можно вставить провод многожильный сечением 2,5мм даже без гильз (так любят делать некоторые электрики хоть это неправильно), монолит в клемник просто влетает. Контактная группа 2 сделана из качественного материала. Сколько я не вставлял евро вилку и даже ковырял мощной отверткой, результат видите на рисунке-контакты не деформировались. Зачет. Такая конструкция розеток, а именно когда контактная группа вложена в вылитый корпус, менее надежна чем классическая конструкция (металлический суппорт+контактная группа+механизм розетки). Об этом тоже прекрасно знают сотрудники фирмы Legrand.

Я вдоволь насмотрелся на расплавленные механизмы этих силовых розеток Legrand Celiane,Mosaic (я эти серии называю «игрушечными» потому, что в них очень много пластика). В сериях Legrand Cariva,Suno,Valena и тем более Galea Life с классической конструкцией выключателей и розеток такого не встретишь. Ну и главное-цена вопроса. Legrand Etika стоит в среднем на столько же ,сколько стоит заводская Турция типа Shneider Asfora,Anya,Sedna Makel Vi-ko, право выбора всегда остается за вами.

Как разобрать выключатель?

Декабрь 8, 2014 Монтаж выключателей admin

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

• отвертка-индикатор;
• мультиметр;
• монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как разобрать выключатель Makel

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы.

Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Смотрите также:

Как подключить два выключателя? http://euroelectrica.ru/kak-podklyuchit-dva-vyiklyuchatelya/.

Интересное по теме: Как выбрать выключатель?

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Как разобрать выключатель света: видео + инструкция по ремонту

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия достаточно проста, иногда производители (в основном Legrand, Schneider, Viko) делают незаметными отверстия для демонтажа с целью улучшения конструкции. Результатом может быть случайное повреждение корпуса или долгий поиск зажимов и разъемов. Чтобы читатели my.electricianexp не столкнулись с такой нелепой ситуацией, рекомендуем ознакомиться с подробной инструкцией по самостоятельной разборке корпуса.

Итак, в исходном положении у вас ключевой выключатель, надежно закрепленный внутри стробоскопов. Для начала подготовьте инструмент, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по демонтажу выключателя света в квартире следующая:

1. Отключите автоматический выключатель, защищающий проводку от перегрузки сети и короткого замыкания.
2. С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
3. Выньте ключ(и). Неважно, какой тип выключателя Вы используете: одноклавишный, двухклавишный или с тремя клавишами. Чтобы вынуть ключ, его нужно сжать пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть отверткой один из краев.
4. Снимите декоративную рамку. В некоторых случаях каркас фиксируется двумя болтами изнутри, реже деталь держится за пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамы – с помощью дополнительного элемента, который устанавливается в пазы суппорта.
5. Удалите «жилу» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще вариант удержания тела в гнезде — лопающиеся ножки. Их нужно ослабить, открутив болты по бокам, которые регулируют угол тяги.
6. Отсоедините подводящие провода. Фаза, земля и ноль могут быть зафиксированы с помощью самоблокирующихся клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить жилы из разъемов.
   Винтовые зажимы необходимо ослабить отверткой и аккуратно снять провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят более подробно увидеть все этапы размотки:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одна единица

Как разобрать диммер (модель с диммером)

Что касается ремонта (для которого необходимо было разобрать выключатель света), то все сводится к следующим действиям:

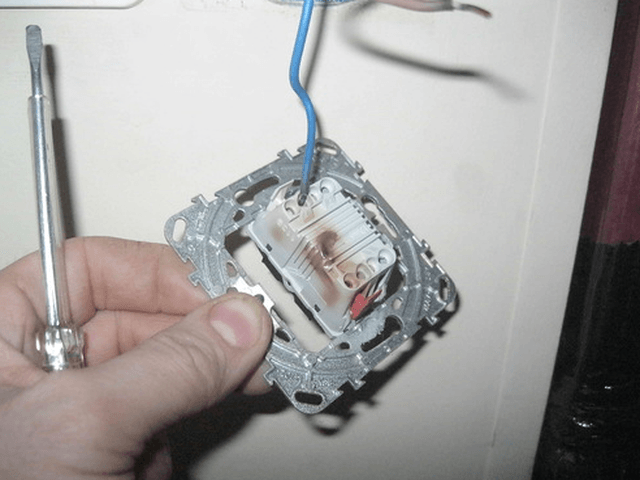

• Если внутри корпуса видны последствия плавления механизма ( пластик пожелтел, некоторые зоны обуглились) можно не раздумывая выбрасывать товар и идти в магазин покупать новый. Сегодня стоимость ключевого выключателя не слишком высока, но гораздо важнее безопасность!
• Если видимых повреждений нет, попробуйте переустановить жилы и аккуратно их затянуть, т.к. возможно просто ослаб контакт, в результате чего выключатель перестал работать. Если не поможет, скорее всего причина в проводке, попробуйте прозвонить ее мультиметром, на основании чего сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка проводится в обратном порядке. Надеемся, теперь вы поняли, как разобрать выключатель света своими руками!
