Разводка электропроводки своими руками: от схемы до монтажа

0 votes

+

Голос за!

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



  1. Правила разводки электропроводки
  2. Проект и схема разводки электропроводки
  3. Монтаж электропроводки
    • Разметка и подготовка каналов для электропроводки
    • Монтаж открытой электропроводки
    • Монтаж скрытой электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

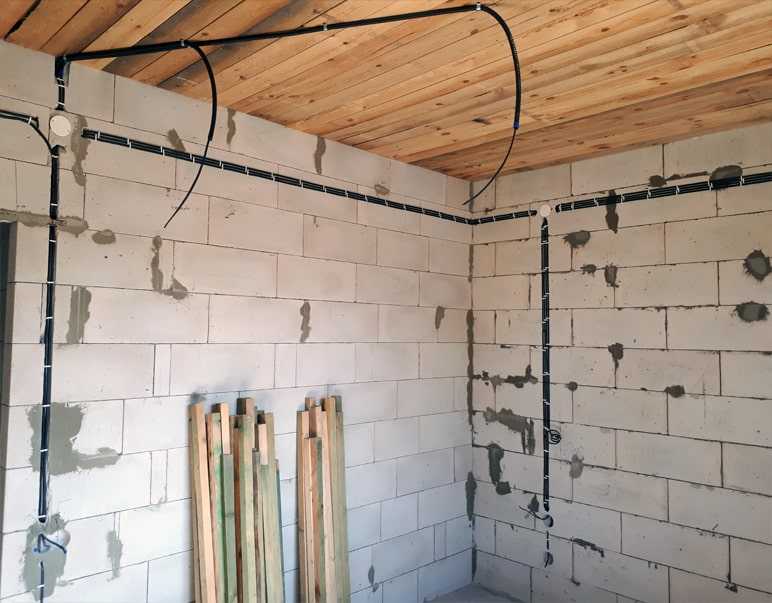

  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены.

На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции.

Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Как правильно спланировать разводку электрики в одноэтажном доме

Жизнь современного человека стала полностью зависима от коммуникаций, которые окружают его дома или на работе – электричество, отопление, канализация и водоснабжение. К новому виду коммуникаций относятся интернет, без которого сегодня почти никто не обходится.

Одним из этапов планирования частного дома является составление схемы электропроводки. Она почти ничем не отличается от разводки проводов в квартире, только в доме их больше, и подключение идет не от распределительного щитка, как в высотном здании, а непосредственно от столба линии электропередач.



На схему электропроводки влияют 2 фактора:

  1. Мощность и количество всех электроприборов, которые предполагаются для установки в доме.
  2. План всего здания.



Так как обеспечение одноэтажного дома электричеством, работа очень ответственная, то и ошибок при составлении схемы не должно быть. Они в дальнейшем могут стать причиной поломки электроприборов или пожара.Кроме этого, правильно спланированная схема позволит грамотно составить смету и провести разводку электрики в одноэтажном доме с учетом всех его комнат, подсобных помещений, и наружного освещения.

  Вводный кабель

Одним из главных нюансов, с чего необходимо начинать планировать электропроводку, это определение, какого сечения должен быть вводный кабель. Если для квартиры достаточно 4-6 мм2, то в одноэтажном доме нагрузка на всю систему намного выше, поэтому может потребоваться кабель с поперечным сечением не менее 10 мм2.Важно помнить: для однофазной электросети используется трехжильный кабель, тогда как для трехфазного кабеля – пятижильный с обязательным заземлением одной жилы с предназначенной для этого клеммой на вводном щитке.



С чего начать?

Любая схема проводки начинается с плана здания и определения количества бытовых приборов, которые предполагается в нем использовать. Так, если отопление будет электрическое, то потребуется схема, предусматривающая подобные нагрузки на сеть, если будут применяться только обычные электроприборы, то схема будет выглядеть по-другому.



Взяв подробный план одноэтажного дома, нужно:

  • Указать в каждом помещении, какие бытовые приборы там будут использоваться, например, кондиционер, электрокамин, телевизор и другие.
  • Ванная комната так же требует тщательной прорисовки схемы, ведь именно там устанавливается бойлер, стиральная машинка, другие бытовые и осветительные приборы.
  • То же касается кухни и всех подсобных помещений, например гардеробной, где требуется специальная подсветка.



Обязательно необходимо составить список всех приборов, которыми будут пользоваться в доме.Следующий этап – это “расстановка” мебели на плане. Это необходимо для того, чтобы заранее определить, где будут розетки и как распределять бытовую и осветительную технику. Так же заранее прорисовываются выключатели. Чаще всего они находятся на стене возле двери, но могут быть и другие варианты.

Дальнейший этап – это изображение проводов к светильникам. Например, если это будет люстра, то должен быть прорисованы 2 линии – первая соединяет боковые стороны потолка посередине, а вторая – его продольные стороны. Точка их пересечения на потолке – это и есть место, где будет висеть люстра. Для точечного освещения требуется другой подход, поэтому лучше заранее продумать, как будут освещаться не только жилые комнаты, но и подсобные помещения и двор. Все точки, обозначенные на схеме, будут окончанием ветки в каждом конкретном помещении. Начальной из них является счетчик.Важно помнить: лучше проконсультироваться с дизайнером, который поможет грамотно расставить и разместить все осветительные природы с учетом естественного освещения дома, чем потом тратиться на дополнительные электроприборы.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

  • Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.



Важно помнить: такой же способ применяется для вывода силового кабеля на электроплиту.

  • Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят:

  • Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.
  • Осветительные приборы.
  • Другая бытовая техника – телевизор, микроволновые печи и другие.



Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое. Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Способы введения электричества

Важно не только занести в план дома все узлы и ветки электросети, но и заранее продумать, как оно будет подаваться в помещения.



Ввести электричество в одноэтажный дом можно двумя способами:

  1. Воздушный путь является самым распространенным, но он доступен, если расстояние между домом и столбом ЛЭП не более 20 метров. Для этого:
  2. В стене сверлиться сквозное отверстие, в которое вставляется отрезок трубы небольшого диаметра.
  3. К стене на кронштейнах крепится изолятор.
  4. Между изолятором на стене и на столбе протягивается стальной трос.

  • К нему крепятся проводящие провода на расстоянии 0. 5 м с помощью хомутов из пластика или металла.
  • Провода протягиваются сквозь отрезок трубы, вставленный в стену, и подсоединяются к распределительному щиту.
  • Герметизацию ввода провода можно провести с помощью пены, задув ею свободное пространство.

Важно помнить: натяжение троса и проводов, прикрепленных к нему должно быть достаточным, чтобы они не провисали и ни в коем случае не соприкасались с деревьями или другими постройками.

  1. Подземный ввод кабеля у профессионалов считается более надежным, так как на него не влияют погодные и другие факторы. Тем не менее, этот метод так же имеет некоторые недостатки, так как грунт может со временем повредить внешнюю оболочку кабеля, поэтому при составлении схемы такой прокладки, следует заранее позаботиться о защите.

Важно помнить: подобные работы могут проводиться только специалистами организации, обеспечивающей подачу электроэнергии на столбы ЛЭП.

Подведение проводов к розеткам

Что бы правильно спланировать электрику в одноэтажном доме, следует внести в схему разводку проводов к розеткам.

Так как места розеток и количество приборов уже определено, следует определиться, какой кабель для них потребуется:

  • Чаще всего проводка осуществляется с помощью провода с поперечным сечением не более 2. 5 мм2.
  • Так как к одному контуру подключается сразу несколько розеток, то его защитный авто выключатель должен быть рассчитан на 25 А, а УЗО – на 30 А-30 мкА соответственно.



Важно помнить: одна ветка может быть подведена к розеткам сразу к нескольким комнатам, но при этом нужно учитывать, количество и мощность работающих там приборов. Для этого определяется их совместная мощность и делится на величину напряжения. Если сила тока превышает 20 А, то следует перераспределить нагрузку на несколько веток.

  • При проведении ветки в комнату, в ней устанавливается распределительная коробка, от которой отходит столько кабелей, сколько розеток в помещении.



После того, как будут проведены все расчеты и определено количество контуров, на схеме прорисовываются пути прокладки кабелей. Чтобы легче ориентироваться в схеме, лучше каждую розетку и ведущий к ней кабель прорисовывать отдельным цветом. То же делается при обозначении проводки к осветительным приборам.Эта работа касается только коридоров, жилых и подсобных помещений, так как для ванной, кухни и туалета составляется отдельная схема.

Разводка на кухне

Как правило, проводка электросети на кухне – работа специфическая, так для этого потребуются другие походы:

  • Здесь протягивается 4 контура: осветительные приборы, холодильник, другая бытовая техника. Последний контур предназначается для ванной комнаты, если она расположена рядом с кухней. Кабель выбирается в соответствии с мощностью электроприборов.
  • Контур для менее мощной техники (микроволновая печь, посудомойка, кухонный комбайн и другие) должен иметь кабель с сечением не менее 4 мм2 и двух розеток на 2-3 выхода, автономный выключатель на 2 А и УЗО 30 А.

Важно помнить: хотя места розеток уже заранее были распределены на схеме, при обустройстве кухни лучше было бы, чтобы они находились под столешницей и на значительном расстоянии от раковины.После того, как все контуры прорисованы и учтены, разводку проводки на кухне обозначают на основной схеме.

Разводка в ванной комнате

Для ванной не желательно проводить отдельные ветки, поэтому чаще всего используют часть контура из кухни. Связано это с тем, что по правилам безопасности в этом помещении должно быть только освещение, его и указывают на официальной схеме разводки электрики. Поэтому она показывает, где будет расположен светильник и маршрут кабеля к нему.



Но, как это часто бывает, люди устанавливают в ванной комнате бойлер, стиральную машину и другую технику, поэтому ее не указывают в плане, чтобы избежать проблем со сдачей дома в эксплуатацию.

  • Для этого используют удлинитель с тремя гнездами, от которого отходит трехжильный кабель.
  • Над плинтусом между ванной комнатой и кухней нужно просверлить отверстие, в которое протянуть удлинитель и кабели от бойлера и стиральной машинки.
  • Снабженные заранее трехполюсными вилками, эти кабеля от техники и удлинителя подключаются к контуру на кухне, а чтобы они не были видны, их можно “упаковать” в короб из гипсокартона.



В самой ванной удлинитель лучше закрепить на стене, например, повесить на шурупы. Один или два прибора могут быть подключены к удлинителю постоянно, а третий использовать для мелкой бытовой техники, например, фен, вентилятор или другого.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера — 2,5 мм2. Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Типовые решения для загородного дома

Чтобы избежать возможных недочетов и ошибок, следует точно уяснить, как именно выполняется разводка в частном доме.

  • Первым вначале схемы указывается место входного рубильника, с помощью которого можно быстро обесточить весь дом при необходимости.
  • Следующим идет электросчетчик, который должны устанавливать специалисты соответствующей организации.
  • Затем система автоматического отключения подачи электричества, которая срабатывает при превышении максимально допустимой мощности.
  • Для наиболее мощных приборов должны быть установлены автоматические выключатели большей мощности.
  • Следующий этап – разводка электрики непосредственно к потребителям и розеткам.



Прорисовав на схеме эти этапы с подробными маршрутами проводки кабелей, можно приступать непосредственно к монтажу.

Испытание электропроводки

Узнать, правильно ли была разработана схема проведения электричества в частный одноэтажный дом, можно проведя испытания готовой системы. Это необходимо сделать, чтобы убедиться, что ни в одной из ее узлов нет перегрева, который со временем может либо нарушить работу всей электропроводки, либо ее части, либо привести к возгоранию.



Для проведения работы потребуется мультиметр, которым нужно “прозвонить” все электролинии. Проведение работы делится на несколько этапов:

  • Во-первых, необходимо проверить систему на наличие коротких замыканий. Попутно так же определяется, нет ли соприкосновения проводов заземления, фазы и нуля. При проведении этой работы так же следует уделить внимание качеству изоляции, для чего можно использовать мегаомметр.
  • Во-вторых, проверка всех выключателей, как автоматических, так и обычных.
  • В-третьих, следующий этап — “прозвон” всех выводов розеток и светильников.



Чтобы после окончательного пуска в эксплуатацию сети, не получилось непредвиденных сбоев, лучше заранее проверить цельность электрического кабеля по всему дому.Вполне может быть, что при проведении других работ, провод был механически поврежден, что выльется позже либо в короткие замыкания, либо через него вообще не будет подачи электроэнергии.Только после тщательной проверки каждого узла и каждой ветки электросети, можно устанавливать розетки, осветительные приборы и вводить ее в эксплуатацию.



Правильное планирование разводки электрики в одноэтажном доме – это очень ответственная работа, требующая не только базовых знаний, но понимания, какой она должна быть, и максимального внимания на всех этапах — от схемы до монтажа.Только в этом случае можно быть уверенным, что дом безопасен для проживания и обеспечен необходимым количеством электроэнергии с учетом запросов, как его обитателей, так и самого здания.

Как провести электричество в сарай (пошаговое руководство «Сделай сам»)

Узнайте, как провести электричество в сарай — как показано выше и т. д. По этой причине подключение электричества к сараю — это проект, в котором заинтересованы многие домовладельцы. Давайте будем честными. Если вы проводите много времени, работая в сарае, наличие электричества просто необходимо.

Чтобы провести электричество к сараю или зданию на открытом воздухе, начните с планирования прокладки электрического кабеля. Затем добавьте розетку GFCI к электрической панели дома и проложите новый провод цепи снаружи дома. Выкопайте траншею для электрического кабеля и установите кабелепровод. Наконец, протяните электрический кабель через кабелепровод в сарай. Засыпьте траншею и проверьте все соединения.

Несмотря на то, что каждый проект электроснабжения сарая будет немного отличаться, это руководство даст вам общие шаги, необходимые для успешного подключения электричества к вашему сараю.

ПРЕДУПРЕЖДЕНИЕ — Это только справочное руководство. Электрические работы всегда должны выполняться лицензированным электриком в соответствии со всеми местными нормами.

Инструменты и материалы, необходимые для подведения электричества к сараю

Для успешного подведения электричества к сараю вам потребуются следующие инструменты и материалы:

  • Безопасное оборудование (очки, перчатки, ботинки и т. Д.)
  • Рит.

    Имея под рукой все необходимые инструменты и материалы, вы можете начать подводить электричество к сараю.

    1. Спланируйте электрическую схему

    Спланируйте электрическую схему сарая

    Первым шагом при подведении электричества к вашему сараю является планирование прокладки электрических кабелей. Как правило, электричество в сарай подается от главного электрощита вашего дома. Однако есть и другие варианты.

    Я рекомендую вам проконсультироваться с местным электриком, чтобы он посмотрел ваш сарай, дом и т. д., чтобы вы могли узнать их мнение о наилучшем источнике электричества. Как правило, вы можете попросить электрика выйти и дать вам цитату/идеи бесплатно.

    Для моего конкретного применения электричества в сарае ко мне вышел местный электрик, и мы обсудили мое конкретное заявление на электричество в сарае.

    После некоторого обсуждения было решено, что лучший способ снабдить сарай электричеством — добавить схему GFCI к существующему электрическому щиту в моем доме. Затем электрический кабель будет проложен через мой подвал (вверх по балкам пола) и проложен снаружи моего дома — возле сарая.

    Очевидно, что каждый будет иметь несколько иную электрическую разводку для своего конкретного применения в электроснабжении сарая. Поэтому потратьте некоторое время на планирование того, как ваш электрический провод будет:

    • Прокладываться от электрического щитка вашего дома к внешней стороне вашего дома
    • Как электрический кабель будет опускаться ниже уровня земли и быть закопанным
    • Как электрический кабель будет проложен ниже уровня в сарай.
    Планирование прокладки кабелепровода электрического кабеля в сарае

    В моем случае я решил проложить электрический кабель от электрического щитка моего дома к внешней стороне моего дома. Затем я планировал проложить трубопровод выше уровня земли вдоль балок настила до конца настила. Я решил установить внешнюю розетку в конце своей колоды, которая будет защищена GFCI. После электрической розетки электрический кабель будет проходить ниже уровня земли и проходить под землей сбоку от моего сарая — см. рисунок выше.

    Опять же, не стесняйтесь консультироваться с электриком для лучшей прокладки электрических кабелей для вашего приложения. Когда у вас будет хорошее представление о том, как вы проложите электрический кабель от дома до сарая, вы можете перейти к следующему этапу проекта.

    2. Установите выделенную цепь навеса GFCI и проложите электрический кабель снаружи дома

    Хотя мне удобно выполнять большую часть электромонтажных работ самостоятельно, я всегда нанимаю электрика для работы в моем электрическом щите (т. е. когда схемы нужно добавлять) и проверять любую работу, которую я выполняю самостоятельно.

    В этом случае первым шагом при прокладке электрического кабеля к сараю было нанять электрика, чтобы добавить к моему электрическому щитку выделенную цепь GFCI на 20 ампер.

    Рассмотрите возможность добавления выделенной цепи GFCI для электроснабжения вашего сарая

    Заявление об ограничении ответственности . Электрические работы должны выполняться ТОЛЬКО лицензированным электриком в соответствии со всеми местными нормами.

    После того, как электрик добавил цепь к существующей панели моего дома, я проложил электрический провод новой цепи через подвал к ленточной балке каркаса дома. Затем я просверлил небольшое (1/2 дюйма) отверстие в ленточной балке, чтобы электрический кабель мог выйти за пределы моего дома.

    Проложите электрический кабель к внешней стороне вашего дома через ленточный лаг, как показано выше

    Я проложил кабель через отверстие снаружи моего дома и оставил примерно 25 футов свернутым – этой длины было достаточно, чтобы добраться до внешней розетки ( будет установлен на более позднем этапе)

    3.

    Выкопайте траншею для электрического кабеля Выкопайте траншею для электрического кабелепровода и кабеля

    и все раскопки заранее.

    Необходимая глубина раскопок зависит от типа трубопровода, который вы будете устанавливать. Кроме того, существуют также варианты электрических кабелей, которые можно прокладывать непосредственно под землей без использования каких-либо кабелепроводов.

    Давайте обсудим различные варианты электрических кабелепроводов и электрических кабелей, доступных для этого электроснабжения сарая.

    Доступны различные варианты электрических кабелепроводов и электрических кабелей

    Существует множество различных вариантов кабелепроводов и кабелей при прокладке электрического кабеля ниже уровня земли. Тип кабеля/кабелепровода, который вы выберете, определит необходимую глубину заглубления.

    Опять же, проконсультируйтесь со всеми местными электротехническими нормами в отношении материалов и глубины прокладки кабеля. Все электромонтажные работы должны выполняться лицензированным электриком.

    Если вы используете жесткую металлическую трубу, вам нужно закопать ее всего на 6 дюймов ниже уровня земли. Если вы планируете использовать кабелепровод из ПВХ, вам нужно будет закопать кабелепровод на 12 дюймов ниже уровня земли.

    Примечание: 12-дюймовое заглубление кабелепровода из ПВХ зависит от следующего:

    • Кабель в кабелепроводе из ПВХ имеет защиту GFIC перед прокладкой ниже уровня
    • Цепь ограничена напряжением 120 В и защищена автоматическим выключателем не более чем на 20 А. -24″. Обратитесь к местным строительным нормам.

      Наконец, существует тип электрического кабеля под названием «UF-B», который можно прокладывать непосредственно под землей без кабелепровода. Этот тип кабеля должен быть зарыт как минимум на 24″ ниже уровня земли. См. руководство по глубине прокладки кабелепровода/кабеля, указанное ниже.

      Руководство по глубине заглубления электрических кабелепроводов/кабелей

      После прокладки кабелепроводов/кабелей и после того, как вы определили, какой тип кабеля/кабелепроводов вы планируете использовать, просто выполните раскопки на требуемую глубину.

      Выкопайте траншею для электрокабеля по мере необходимости.

      Я рекомендую вам использовать лопату и копатель ямы для неглубоких закопок. Может оказаться выгодным арендовать механический бур/экскаватор для более глубокого/дальнего захоронения.

      ПРОФЕССИОНАЛЬНЫЙ СОВЕТ – Перед раскопками обязательно свяжитесь с местной компанией по расположению инженерных сетей, чтобы отметить все существующие подземные коммуникации.

      После раскопок вы можете приступить к прокладке трубопровода и кабеля.

      4. Установка кабелепровода (если применимо)

      Решив, какой кабелепровод лучше всего подходит для вашего приложения (если есть), вы можете приступить к установке кабелепровода.

      Для своего применения я использовал кабелепровод из ПВХ диаметром ½ дюйма с различными изгибами и изгибами (в зависимости от моей конкретной прокладки кабелепровода).

      Проложите электрический кабель через кабелепровод

      Чтобы начать установку кабелепровода, я проложил первый кусок кабелепровода снаружи дома и пропустил через него электрический кабель. Я обнаружил, что поэтапная установка кабелепровода, а затем прокладка электрического кабеля, хотя и по частям, была самым простым подходом.

      Вам потребуется обрезать часть кабелепровода при установке схемы кабелепровода. Измерьте и отрежьте кабелепровод по размеру с помощью торцовочной пилы, ножовки и т. д.0002 Чтобы соединить трубы из ПВХ, вам понадобится цементный клей для труб из ПВХ. Нанесите клей для ПВХ на каждый конец сегментов трубы из ПВХ, которые вы соединяете вместе, и плотно прижмите два конца вместе и держите их вместе в течение 20-30 секунд.

      Подготовка к соединению сегментов кабелепровода. Нанесите клей ПВХ на охватываемый конец кабелепровода. Сожмите два конца кабелепровода вместе и удерживайте их на месте в течение 20-30 секунд. Я установил 9Изгиб 0 градусов, позволяющий переходу трубопровода из горизонтального положения в вертикальное.

      Я установил изгиб под углом 90 градусов и выпускное отверстие GFCI – как показано выше.

      Затем я установил опорную плиту размером 4 x 4 дюйма, обработанную давлением, к моему сараю (в качестве распорки), а затем установил внешнее выпускное отверстие GFCI – что будет обсуждаться в следующий шаг.

      5. Установка внешней розетки GFCI (дополнительно)

      На мой взгляд, внешних розеток никогда не бывает слишком много. В результате я настоятельно рекомендую вам подумать о добавлении внешней розетки GFCI к внешнему виду вашего сарая (или дома) в рамках вашего проекта электроснабжения сарая.

      Чтобы добавить внешнюю розетку GFCI, начните с выбора подходящей внешней розетки для вашего приложения. В моем случае я использовал внешнюю розетку GFCI со встроенной водонепроницаемой крышкой.

      Как правило, внешние розетки имеют монтажные кронштейны, которые позволяют прикрепить розеточную коробку к монтажному блоку (который в данном случае представляет собой брусок размером 4″x4″).

      Прикрепите розетку GFCI к монтажному блоку – как показано

      Кроме того, внешние коробки розеток обычно имеют встроенные соединения кабелепровода, которые позволяют прокладывать кабелепровод/кабель в розетку и из нее.

      Подсоедините внешнюю розетку по мере необходимости

      Следуйте инструкциям производителя и установите розетку соответствующим образом. Протестируйте, чтобы убедиться, что функция GFCI работает правильно.

      Далее вы можете продолжить прокладку электрического кабеля и кабелепровода по установленной схеме разводки электропроводки.

      6. Проложите электрический кабель через кабелепровод

      На этом этапе рекомендуется прокладывать электрический кабель через кабелепровод поэтапно. Очень сложно протянуть кабель через кабелепровод диаметром 1/2″ на большой участок, особенно если есть много изгибов и изгибов.

      Пропустите электрический кабель через трубу из ПВХ поэтапно.

      В результате я просто установил два или три куска трубы / фитинга, а затем пропустил электрический кабель через этот сегмент. Я повторял этот процесс до тех пор, пока не были установлены все трубы и кабели.

      7. Завершение электрического соединения в сарае.

      После прокладки электрического кабеля и кабелепровода ниже уровня земли в районе, прилегающем к моему навесу, я установил фитинг с изгибом под углом 90 градусов и проложил его из земли на 12 дюймов выше уровня земли.

      Затем я просверлил отверстие диаметром 3/4″ в сайдинге сарая, где кабель/кабелепровод должен быть проложен внутри сарая.

      Затем я установил корпус кабелепровода 1/2″ типа LB (как показано ниже) и прикрепил его к своему навесу с помощью хомутов из ПВХ.

      Корпус кабелепровода из ПВХ типа LB

      Затем я просто протянул электрический кабель через кабелепровод и корпус кабелепровода типа LB в свой сарай.

      Я проложил электрический кабель выше уровня земли в своем сарае, как показано на рисунке

      8. Добавьте розетки, освещение и т. д.

      После того, как вы проложили электрический кабель в сарае, вам просто нужно подключить необходимые розетки, выключатели, светильники и т. д.

      В моем случае я сначала установил еще одну розетку GFCI внутри сарая. Эта розетка будет использоваться для зарядки моих электроинструментов и т. д.

      Затем я установил выключатель света и светодиодный фонарь, чтобы освещать свой сарай ночью.

      Наконец, я установил несколько выключателей внешнего освещения, чтобы управлять внешним освещением своего сарая.

      Установите светильники в вашем сарае по желанию

      Очевидно, что тип и количество розеток, осветительных приборов, светильников и т. д. будут разными для каждого электрооборудования сарая. Установите необходимые светильники, розетки и фитинги в соответствии с требованиями вашего электроснабжения сарая.

      9. Проверьте все соединения, розетки и т. д.

      На этом этапе вам нужно будет проверить все ваши розетки GFCI, лампы, выключатели и т. д., чтобы убедиться, что все установлено правильно и что все работает как намеревался.

      Опять же, лицензированный электрик должен выполнять и/или проверять все электрические работы и соединения.

      Убедившись, что все работает должным образом, загерметизируйте все соединения кабелепроводов снаружи сарая и дома с помощью высококачественного наружного герметика. Вы также захотите загерметизировать все наружные осветительные приборы и т. д.

      Загерметизируйте все электрические соединения герметиком по мере необходимости.

      После проверки всех соединений и герметизации по мере необходимости ваш проект электроснабжения сарая почти завершен.

      10. Засыпка траншеи для кабеля и электрического кабеля

      Засыпка траншеи для электрокабеля

      На этом этапе просто засыпьте траншею для кабелепровода/кабеля и уплотните участок с помощью ручной трамбовки. Посадите семена травы и т. д. по мере необходимости.

      Посадите семена травы над траншеей для трубопровода по мере необходимости.

      После того, как вы засыпали электропровод и кабель, вы успешно провели электричество в свой сарай. Поздравляем!

      Завершенный проект по электроснабжению сарая

      На данный момент все, что осталось сделать, — это пользоваться новообретенным электроснабжением вашего сарая и дополнительными удобствами.


      Этот проект электрического сарая был выполнен в рамках моего проекта по строительству современного сарая размером 10 футов на 10 футов. См. ниже:

      Узнайте, как построить этот современный сарай, используя указанные ниже ресурсы. Пролейте от начала до конца, зайдите на ATimprovements.com или посмотрите мои пошаговые обучающие видео на Youtube.

      Спасибо!


      Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то новое из этого проекта, вам могут понравиться и другие проекты «Сделай сам»:

      • Как построить фундамент для сарая из бетонных плит: https://atimprovements.com/how-to-build-a-shed-base-concrete-slab-step-by-step-diy-guide/
      • Сформируйте основание сарая размером 10 x 10 футов: https://atimprovements.com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
      • Как обрамить стены сарая: https ://atimprovements.com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step-with-pictures/
      • Как в разделе Установка навесного окна: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
      • Как установить рулонную дверь в сарае или гараже: https://atimprovements.com/roll-up-door-installation/
      • Как построить забор: Как построить забор (Руководство своими руками) — AT Улучшения
      • Как построить ворота для забора: Как построить ворота для забора (7 шагов с фотографиями и видео) – AT Улучшения
      • Как установить настил своими руками -Step — (atimprovements. com)
      • Как построить патио из бетоноукладчика: патио из брусчатки своими руками — простые идеи для патио из брусчатки своими руками — (atimprovements.com)

      Спасибо!

      ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это только справочное руководство. Ознакомьтесь с требованиями местного законодательства. Электрические работы должны выполняться ТОЛЬКО лицензированным электриком в соответствии со всеми местными нормами. Ссылки, включенные в эту статью, могут быть партнерскими ссылками. Если вы приобретете товар или услугу по ссылкам, которые я предоставлю, я могу получить небольшую комиссию. Дополнительная плата с вас не взимается! Спасибо за поддержку ATimprovements, чтобы я мог продолжать предоставлять вам бесплатный контент каждую неделю!

      Правильный способ прокладки проводки по внешней стене дома | Главная Руководства

      Автор Jerry Walch Обновлено 19 декабря 2018 г.

      Существует два способа прокладки электропроводки по наружным стенам дома или другого строения. Один из методов заключается в прокладке отдельных проводов в системе кабелепроводов, такой как промежуточный кабелепровод, жесткий кабелепровод или виниловый кабелепровод сортамента 40 или 80. Второй способ — проложить кабель. Если кабель защищен от прямого воздействия элементов, можно проложить кабель с неметаллической оболочкой, предназначенный для прокладки во влажных местах. В случае воздействия погодных условий необходимо установить кабель типа SE или служебный кабель. Из двух методов прокладка кабеля, предназначенного для прямого воздействия элементов, является самым быстрым и простым для домовладельца.

      1. 1.

        Отключите питание цепи, к которой вы будете подключаться. Используйте бесконтактный тестер напряжения, чтобы убедиться, что вы отключили правильный автоматический выключатель на сервисной панели. Через распределительную коробку может проходить более одной цепи, поэтому вам, возможно, придется отключить более одного автоматического выключателя, прежде чем коробка станет безопасной для работы. Снимите крышку распределительной коробки после того, как к ней будет отключено все питание. .

      2. 2.

        Найдите и отметьте стойки в стене с помощью искателя. Проложите кабельную трассу так, чтобы она проходила вдоль поверхности стойки или перпендикулярно стойкам, чтобы кабельные скобы или гвозди кабельной стяжки были вбиты в стойку, а не только в обшивку стены для надежного крепления.

      3. 3.

        Установите кабельный разъем в распределительную коробку, в которой вы будете выполнять подключение. Установите еще один кабельный разъем в коробку устройства, где будет заканчиваться новый кабель. Отрежьте кабель достаточной длины, чтобы его концы выступали не менее чем на 8 дюймов от передней части каждой коробки. Закрепите кабель в коробках, затянув зажимные винты на разъемах кабеля.

      4. 4.

        Закрепите кабель на стене с помощью кабельных скоб или кабельных хомутов. Поместите скобу или ремень в пределах 12 дюймов от каждой коробки и с интервалами, не превышающими 4 1/2 фута между этими двумя скобами или ремнями. Эти расстояния являются требованиями кода.

      5. 5.

        Снимите внешнюю оболочку с концов кабеля с помощью рыхлителя кабеля или универсального ножа. Снимите 3/4 дюйма изоляции с отдельных проводов. Чтобы выполнить соединения в распределительной коробке, держите зачищенные концы проводов рядом и навинтите гайку. Подсоедините белый провод к белому, черный к черному и оголенный к оголенному. Подсоедините провода крепления устройства, которое вы устанавливаете, аналогичным образом. Установите на место крышку распределительной коробки и включите автоматический выключатель или выключатели.

        Things You Will Need
        • Noncontact voltage tester

        • Stud finder

        • Nonmetallic sheathed cable or SE cable

        • Cable connectors

        • Cable staples or straps

        • Hammer

        • Кабелерезы

        • Кабелерез или универсальный нож

        • Инструмент для зачистки проводов

        • Гайки для проводов

      Список литературы

      • ECMAG: Жилая проводка
      • ECM Web: 2011 NEC Ревизии для кабеля
      • Архив: полный текст «Сан -Франциско Электрический код»

      Писатель Bio

      Base Base Coloado «.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
