Как развести электрику в доме своими руками: Электропроводка в доме своими руками: видео, схемы, фото

alexxlab

Содержание

Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

  1. Какой кабель является лучшим для проводки?
  2. Виды электрофурнитуры.
  3. Что надо учесть во время планирования проводки?
  4. Особенности разводки или создания контуров.
  5. Где устанавливать выключатели?
  6. Как установить скрытую проводку?
  7. Открытая проводка.
  8. Использование инсталляционных коробов.
  9. Использование напольной коробки.
  10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

  1. Подключиться к общей электрической сети.
  2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

  • монтажных коробок;
  • розеток;
  • любых видов выключателей;
  • переключателей;
  • кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

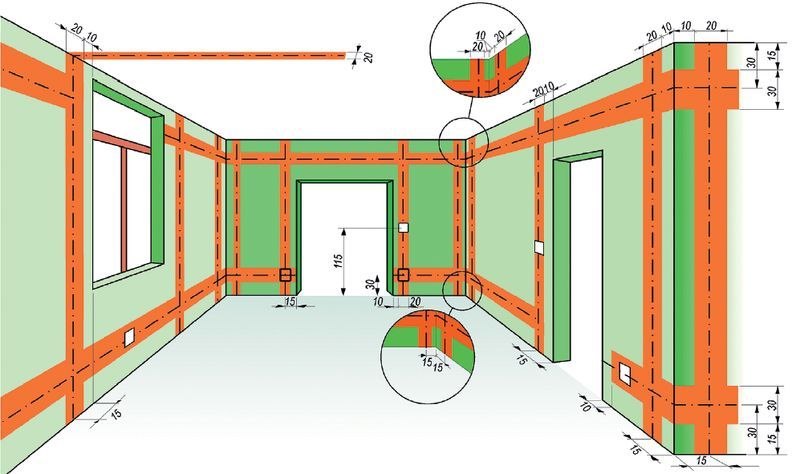

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

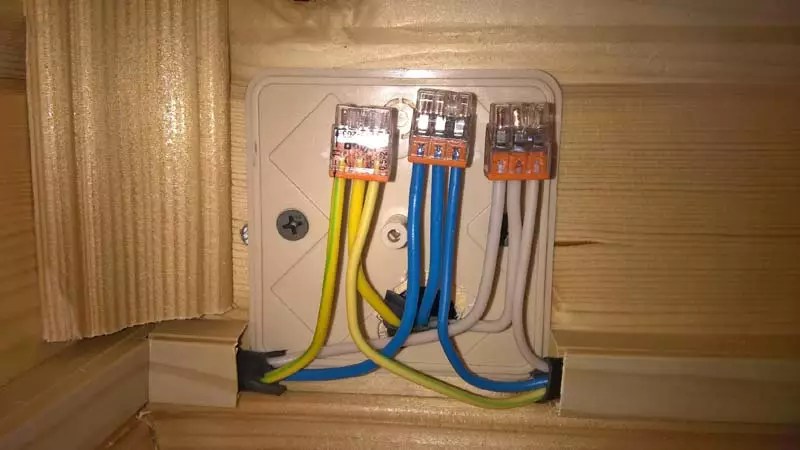

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками
Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Виды и области применения металлических кабель-каналов Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

  1. Составление схемы подключения проводки в доме своими руками
  2. Сколько фаз выбрать?
  3. Разработка плана, получение проекта
  4. Вычисление суммарной мощности
  5. Разделение потребителей на группы
  6. Где установить щиток
  7. Как выбрать кабели и комплектующие
  8. Выбор кабелей
  9. Определение диаметра жил
  10. Выбор оболочки
  11. Какие розетки и выключатели купить
  12. Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
  13. Разметка
  14. Способы соединения проводов
  15. Работа со стенами
  16. Открытая
  17. Закрытая
  18. Подготовка кабелей
  19. Заземление
  20. Система защитного отключения и автовыключатель
  21. Распределительные коробки
  22. Коммутация кабелей и сопутствующих конструкций
  23. Интеграция осветительных приборов и розеток
  24. Распределительный щит
  25. Ввод в эксплуатацию
  26. Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.


Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

  • Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).

  • Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.

  • Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.

  • Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.

  • Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.

  • Обустроить контур для отвода и заземлиться.

  • Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.

  • Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?



Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти эксперта по документальному сопровождению »

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта


Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности


Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.


Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы


Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

  • Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.

  • Вторая потребуется для разъемов, если их будет от 3 до 5 штук.

  • Все последующие – по одной для отдельно взятых представителей мощного оборудования.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »


С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток


Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие


Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

  • Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.

  • Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей


Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

  • внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;

  • наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция


Порядок действий следующий:

  • Создаете план, в котором указываете все электроизделия для каждой комнаты.

  • Протягиваете коммуникации – в стенах и по перекрытиям.

  • Устанавливаете щит, распредкоробки, разъемы и выключатели.

  • Соединяете все это в сеть.

  • Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.


Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

  • Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;

  • Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;

  • Точки соединений – обязательно в распредкоробках.

Разметка


Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов


В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

  • Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.

  • В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.

  • В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами


Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

  • алюминия – дешевле, но жестче, часто ломается при изгибе;

  • меди – дороже, но пластичнее.


Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление


Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

  • Выкапываете траншею треугольной формы (глубиной 70 см).

  • Вбиваете в вершины стальные трубы (диаметром 2 дюйма).

  • Соединяете их полосами из стали, свариваете в одно целое.

  • Покрываете места стыков антикоррозионными растворами.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель


АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций


Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит


Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме


Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.


С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был соответствовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки вам необходимо определить части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

  • Черные провода или «горячие провода» передают электрические нагрузки от электрощита к розетке, светильнику или другому назначению.
  • Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает один сигнал тревоги, сработают и все остальные.
  • Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
  • Белые провода , обмотанные черной или красной изоляционной лентой, также являются проводами под напряжением. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
  • Зеленые провода соединяют клемму заземления в распределительной коробке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
  • Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
  • Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы срабатывал сигнал тревоги.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь
