Как определить фазу и ноль мультиметром: руководство

Цифровой мультиметр очень полезная вещь в быту. С помощью тестера просто определить, какой из проводов фаза, ноль, а какой заземление.

Содержание

• 1 Определение фазы и ноля в электрике
• 2 Правила использования мультиметра
• 3 Как мультиметр поможет найти фазу
• 4 Как мультиметр показывает ноль
• 5 Определяем прибором землю
• 6 Другие варианты проверки
• 7 Отвертка с индикатором нам в помощь
• 8 По цвету проводов

Определение фазы и ноля в электрике

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила использования мультиметра

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы жил от изоляции, развести их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и подать следом электронапряжение.

На мультиметре установить измерительный предел переменного напряжения выше 220 В. В гнездо с меткой «V» вставить щуп для измерения напряжения. Прикоснуться им к очищенной жиле и следить за дисплеем. Если значение до 20В – это фазный провод, если показаний нет совсем – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

• Противопоказано использовать прибор при повышенной влажности.
• Нельзя применять вышедшие из строя измерительные щупы.
• Запрещено измерять параметры со значением, превышающим верхний предел прибора измерения.
• Во время измерительной процедуры нельзя крутить переключатель и менять пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Как мультиметр показывает ноль

После того, как определился провод с фазой легче всего найти нулевой. Установив красный щуп на фазу касаетесь других проводников, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод — это или нулевой защитный, или нулевой рабочий.

Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий весьма сложно, так как они дублируют друг друга. Лучше всего отключить от шины заземления в электрическом щитке вводной провод, тогда в проверяемом помещении между фазой и проводами заземления не будет 220 В, как при проверке фазы и нуля.

Определяем прибором землю

Наличие заземляющего контакта не говорит о том, что этот контакт на самом деле заземлён. Довольно часто этот провод не подсоединяется никуда, а только создаёт видимость для пользователя. Грамотные электромонтёры для земли выбирают провод с полосой, но если мастер был неопытным или халатно отнёсся к данному заданию, то о цветовой маркировке могли и не вспомнить. В таких ситуациях напряжение лучше всего измерять, прикасаясь к трубам водоснабжения или отопления. На проводе с заземлением уровень напряжения будет меньше, чем на нулевом.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.
Способ довольно необычный и требует особой осторожности, но действенный.

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Отвертка с индикатором нам в помощь

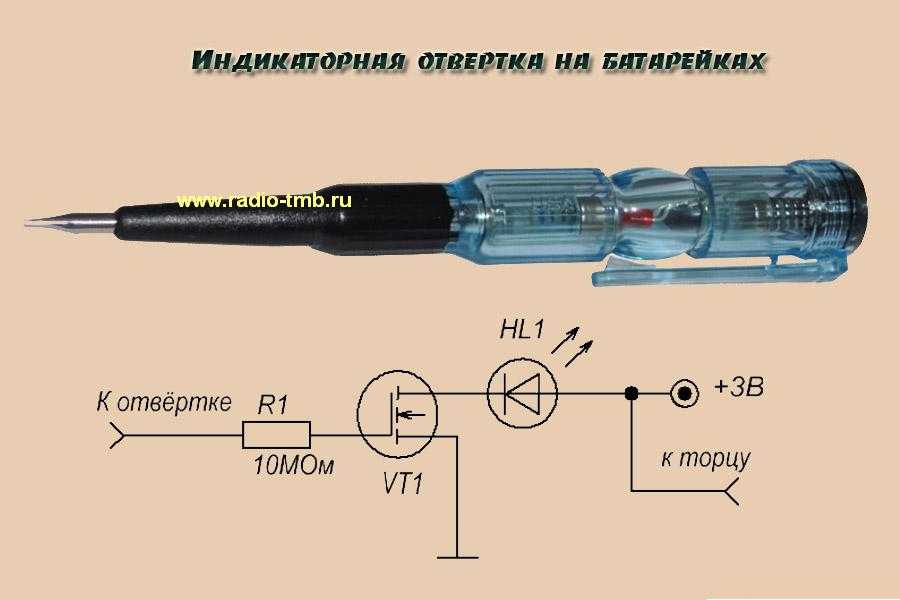

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

• Отключаем подачу тока от щитка.
• Очистить от изоляции жилы, которые нужно проверить на 1 см.
• Разъединяем их в разные стороны во избежание соприкосновения.
• Произвести подачу напряжения включив вводный автомат.
• Жало отвёртки поднести к оголённой проводке.
• Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
• Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

По цвету проводов

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов.
Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам!
В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением.
В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью.

Как определить фазу мультиметром : самые действенные способы

Содержание:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

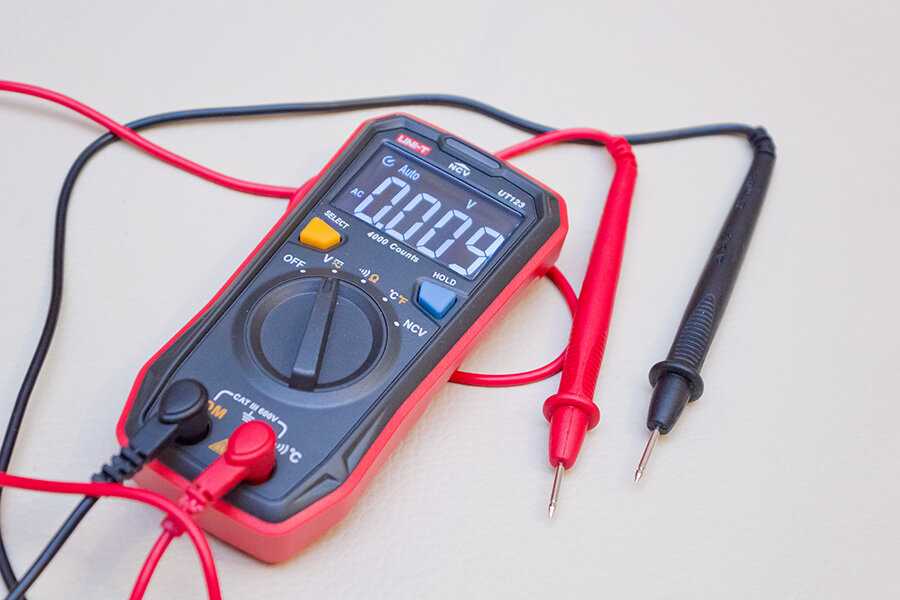

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.
• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.

Современные промышленные генераторы вырабатывают трехфазную систему токов.

Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.

При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.

Более подробно об этом можно прочитать в статье про электрическое напряжение.

Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.

Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.

Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.

Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.

Таким образом, в современной квартире можно встретить две системы подключения бытовых приборов, выполненных по двухпроводной или трехпроводной схеме.

Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.

Для их подключения разработаны определенные правила монтажа.
Таким образом: потенциалы рабочего ноля N и земли РЕ объединены на заземленной части выходной обмотки трансформаторной подстанции. В старой схеме они подводятся одним проводником PEN, а в новой — двумя раздельными.

Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.

В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.

За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

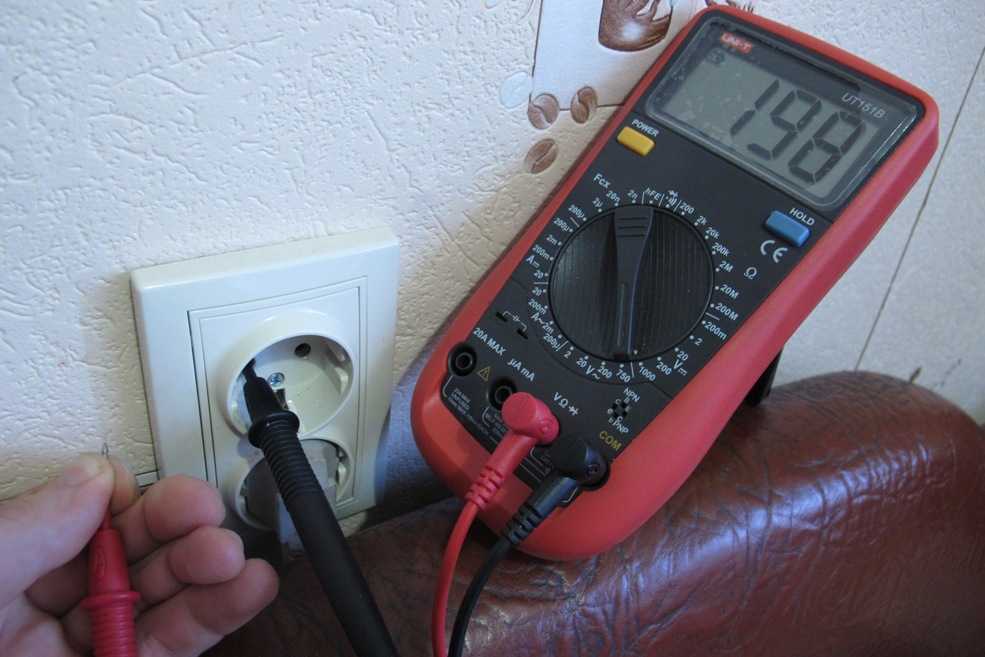

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

3 заключительных совета из личного опыта

Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.

Удлинитель для мультиметра

Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.

На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.

Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.

«Неисправный телевизор»

Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.

Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.

Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.

Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.

Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.

Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.

Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.

Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.

«Электрик по совместительству»

Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.

Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.

Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)

Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.

К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.

Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:

1. специальными знаниями;
2. практическими навыками;
3. крепким физическим здоровьем.

Если хоть одно из этих требований отсутствует, то беда неминуема. Дабы ее не было — привлекайте профессиональных электриков. Вот и вся информация о том, как мультиметром найти фазу.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Как определить чередование фаз на обесточенном двигателе • JM Test Systems

Тестер вращения двигателя и чередования фаз – мегомметр

• Полное тестирование чередования фаз и вращения двигателя одним прибором
• Обеспечивает правильное подключение фаз за один простой тест
• Прочный портативный тестер
• Выполняет дополнительные проверки полярности и непрерывности

ОПИСАНИЕ

Тестер вращения двигателя и чередования фаз Megger 560060 позволяет подрядчику-электрику или электрику по техническому обслуживанию промышленного предприятия постоянно подключать и заклеивать клеммы устанавливаемого двигателя без необходимости предварительного включения двигателя путем временного подключения к источнику питания.

источник, если он есть, для определения вращения двигателя. Таким образом, испытательный комплект устраняет необходимость во временных соединениях, которые могут занимать много времени, быть дорогостоящими и весьма опасными, особенно при наличии большого количества высоковольтных двигателей.

Кроме того, некоторые типы приводов никогда не следует вращать в неправильном направлении. В таких случаях временная связь или пробный метод, имея пятьдесят на пятьдесят шансов оказаться неверным, могут нанести серьезный вред. Три провода двигателя с левой стороны испытательного комплекта предназначены для подключения к клеммам двигателя, проверяемого для определения вращения.

Предохранители вставлены в измерительные провода А и С двигателя в качестве защиты в случае, если пользователь случайно прикоснется к этим проводам к цепи, находящейся под напряжением. Эти стандартные предохранители легко снимаются и заменяются из держателей, установленных на панели. Три линии, ведущие справа от испытательного комплекта, предназначены для прямого подключения к системам питания переменного тока напряжением до 600 вольт для определения последовательности фаз системы.

Четырехпозиционный переключатель выбирает тест, который необходимо выполнить — чередование фаз системы, вращение двигателя и полярность трансформатора. Селекторный переключатель подключает к цепи сухой элемент размера D, когда проверяется вращение двигателя или полярность трансформатора. В положении OFF счетчик и аккумулятор отключены от всех цепей.

Кнопочный выключатель подключается последовательно с батареей и размыкает цепь во время проверки полярности трансформатора. Сухая ячейка легко снимается и заменяется на держателе, установленном на панели, с помощью крышки с отверстием для монет. Амперметр постоянного тока с нулевым центром показывает правильное или неправильное вращение или полярность, отклоняя его стрелку вправо или влево. Для амперметра предусмотрен регулятор нуля или нуля.

ПРИМЕНЕНИЕ

Тестер вращения двигателя и чередования фаз обеспечивает надежный способ идентификации проводов отсоединенного многофазного двигателя; он также определяет истинную последовательность фаз линий электропередач переменного тока с частотой 60 Гц и напряжением до 600 вольт. Оба необходимы для обеспечения того, чтобы двигатель вращался в заданном направлении при подаче питания.

Это уникальное испытательное устройство имеет еще три важных применения:

1. Может определять полярность силовых и измерительных трансформаторов
2. Может определять фазу и полярность секций обмоток многообмоточных (соединенных треугольником и звездой) двигателей
3. И его можно использовать как тестер непрерывности при проверке электрических цепей.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Определяет направление вращения одно-, двух- или трехфазных двигателей перед подключением к сети
• Определяет чередование фаз или последовательность цепей питания под напряжением
• Определяет полярность измерительных и силовых трансформаторов
• Определяет фазу/полярность немаркированных обмоток двигателя
• Определяет истинную последовательность фаз линий электропередач переменного тока напряжением до 600 вольт (более высокие напряжения можно проверить, установив понижающий трансформатор).

Этот тестер используется для идентификации выводов отключенного многофазного двигателя, чтобы при подключении с чередованием фаз ABC (или с модификацией процедуры CBA) он вращался в нужном направлении. Тестер также используется для определения чередования фаз ABC (или с модификацией процедуры CBA) линий электропередач переменного тока напряжением до 600 вольт включительно. Другие области применения включают определение полярности трансформатора и проверку непрерывности цепи.

Вышеуказанные функции также обеспечивают в одном приборе средства для определения фазы и полярности секций обмотки многообмоточного двигателя. Если схемы соединений утеряны или стерта маркировка клемм, этот процесс идентификации необходим перед повторным подключением двигателя.

Принцип действия

При подаче постоянного тока на обмотки многофазного асинхронного двигателя создается поле, и железо ротора намагничивается. Если намагниченный ротор повернуть, поле будет вращаться вместе с ним в течение короткого времени из-за гистерезиса в железе. Движение этого поля индуцирует напряжение в обмотках. Направление индуцированного напряжения зависит от направления вращения. Те же самые факторы, которые определяют направление вращающегося поля в подключенном двигателе, определяют направление напряжения, индуцируемого при ручном вращении двигателя, когда он подключен к цепи вращения двигателя. Схема вращения двигателя использует вышеуказанные принципы для определения вращения двигателя.

Схема представляет собой мост, в котором две соседние фазные секции обмотки двигателя уравновешены потенциометром. Самый простой случай, когда каждая фазная секция представляет собой одну сторону катушки, показан на рисунке 13а. Когда ротор находится в состоянии покоя, ZERO ADJ. Потенциометр R1 настроен так, чтобы подавать нулевой ток в счетчике M1. В. в этой точке на каждой из двух фазных секций имеется одинаковое напряжение.

Когда постоянный ток входит в одну фазу (на клемме C) и выходит из соседней фазы (на клемме A), поле устанавливается, как показано стрелками воздушного зазора на рис. 13a. Теперь, когда ротор поворачивается так, что он движется от одной фазы к соседней фазе, в одной фазе будет индуцироваться напряжение, противоположное по направлению постоянному току. Напряжение также будет индуцироваться в соседней фазе, но оно будет иметь то же направление, что и постоянный ток. Когда индуцированное напряжение противоположно постоянному току, оно снижает общее напряжение на фазе. Когда индуцированное напряжение имеет то же направление, что и постоянный ток, оно добавляется к фазному напряжению. Поскольку перед вращением фазные напряжения были уравновешены, индуцированные напряжения складываются с одной фазой и вычитаются из другой, вызывая дисбаланс цепи. Несимметричное напряжение направляет ток через счетчик в положительном направлении и, следовательно, приводит к ПРАВИЛЬНЫМ показаниям.

Если бы двигатель был подключен к многофазной энергосистеме так, что фаза А следует за фазой С (последовательность A, B, C), ротор также двигался бы в том же направлении, что и только что описанное. Таким образом, маркировка двигателя при ПРАВИЛЬНОМ отклонении указывает на правильное подключение фаз. Чтобы показать, как эта простая теория применяется к более сложным обмоткам, рассмотрим двухполюсный, трехфазный двигатель, соединенный звездой, приведенный к простейшей форме, в которой все катушки одной фазной группы представлены одной катушкой, расположенной в центре обмотки. фазовая группа, которую он представляет.

Развертка обмотки показана на рис. 13б. Также показано схематическое расположение катушки. На всех схемах на рис. 13 направление приложенного постоянного тока указано стрелками на проводке. Направление индуцированных напряжений указано стрелками, параллельными проводке. На рисунке 13b поверхность ротора представлена ​​прямоугольником. Поток показан распределенным по всей поверхности ротора, чтобы показать эффект распределенной обмотки. Заштрихованная часть показывает поток, поступающий в ротор. Незаштрихованная область показывает уход флюса.

Нет необходимости указывать величину потока, но можно отметить, что величина равна нулю в точке, где происходит реверсирование. Эта нулевая точка поля находится в середине любой группы проводников, по которым течет ток в одном направлении. Стрелка сбоку от прямоугольника указывает направление движения ротора и потока. На рис. 13в показано соединение катушек по схеме «открытый треугольник» на трехфазном двигателе. На рис. 13d показан двухфазный двигатель. На рис. 13e показан трехфазный двигатель, соединенный треугольником. Загрузить продолжение этого обсуждения теории работы

Загрузить техпаспорт Megger 560060

Компания JM Test Systems является дистрибьютором продуктов компании Megger покупка и аренда. Позвоните нам сегодня, чтобы узнать цену, по телефону 800-353-3411 или отправьте нам сообщение.

Служба калибровки – С 1982 года компания JM Test Systems предоставляет нашим клиентам калибровки, соответствующие NIST. Мы стремимся к одной цели: обеспечить наилучший сервис как для наших продуктов, так и для наших клиентов.

ISO/IEC 17025 Аккредитация A2LA Аккредитация ISO/IEC 17025 является вашей гарантией того, что наша работа соответствует самым высоким стандартам.

Как пользоваться цифровым мультиметром

ЧТО ТАКОЕ МУЛЬТИМЕТР?

Цифровые мультиметры (цифровые мультиметры) являются одним из наиболее важных компонентов набора инструментов электрика.

Они предлагают широкий спектр функций и позволяют очень быстро определить, что происходит в вашей электрической системе.

Что еще более важно, они обеспечивают надежный способ определения отсутствия напряжения. Знание того, как проверить напряжение с помощью мультиметра, является наиболее важным шагом электрика для обеспечения своей безопасности.

Содержание

1. Опасность №1 Переходные процессы напряжения
2. Опасность № 2 Ухудшение состояния
3. Опасность №3 Человеческая ошибка



Чем опасны цифровые мультиметры?

Чего большинство людей не осознает, так это того, что когда электрики выполняют критически важный этап определения отсутствия напряжения, они на самом деле подвергаются повышенному риску возникновения дуговой вспышки или поражения электрическим током, даже если они знают, как это сделать. правильно пользоваться цифровым мультиметром.

Подумайте об этом, чтобы завершить тест, электрик должен подойти на несколько дюймов к потенциально находящимся под напряжением частям цепей и прикоснуться к этим частям цепей двумя щупами размером с ручку… комфортный.

За прошедшие годы было несколько случаев аварий с мультиметрами, когда что-то пошло не так на этапе тестирования, и кто-то подвергался серьезной вспышке дуги или был поражен электрическим током.

Во время использования квалифицированными электриками цифрового мультиметра или контрольно-измерительного прибора произошло много аварий с электричеством.

Опасность поражения электрическим током может возникнуть, если измеритель и измерительные провода не обслуживаются должным образом.

Дуговая вспышка может произойти, если счетчик не рассчитан должным образом на напряжение, счетчик подвергается воздействию переходных напряжений вне условий его эксплуатации или из-за дефектных деталей или компонентов.

Давайте рассмотрим некоторые из рекомендуемых мер предосторожности при использовании мультиметра и то, что мы можем сделать, чтобы они не случались с нами или людьми, с которыми мы работаем.

Опасность №1: скачки напряжения

Переходные процессы напряжения — это просто причудливый термин для обозначения скачков напряжения.

Иногда напряжение в 480-вольтовой системе может достигать 8000-10 000 вольт!

Часто на предприятии эти перенапряжения могут создаваться двигателями, конденсаторами и приводами с регулируемой скоростью.

Удары молнии на наружных линиях электропередач также являются весьма вероятной причиной скачков напряжения.

Вот почему так важно убедиться, что вы приобрели цифровой мультиметр с соответствующей категорией для выполняемой вами работы.

Как работают эти категории?

Представьте, что молния попадает в линии электропередачи за пределами завода.

Переходное напряжение будет проходить через подключение к сети в трехфазную систему распределения питания объекта, вниз к однофазным цепям и, в конечном итоге, к электронике в офисах.

По мере того, как всплеск проходит через систему, он постоянно уменьшается, пока не станет незначительным.

Каждая категория мультиметра основана на мощности, доступной в каждом из этих мест.

Если вы хотите лучше понять эти категории, вот отличная статья от Fluke.

Суть в том, чтобы убедиться, что у вас есть измеритель соответствующей категории для работы.

Решение: Выбор правильного измерителя и датчиков

При выборе правильного измерителя для работы необходимо учитывать два основных фактора: уровень напряжения и рейтинг категории. Это относится и к используемым тестовым зондам.

Уровень напряжения понятен.

Не используйте измеритель/зонд с номинальным напряжением меньше, чем напряжение тестируемого оборудования.

Прибор/зонд может взорваться и вызвать вспышку дуги.

Рейтинг категории относится к величине переходных перенапряжений (описанных выше), которые может выдержать измеритель/датчики.

Правильная оценка категории основывается прежде всего на расположении оборудования вблизи источника (поскольку переходные процессы будут сведены к минимуму по мере увеличения импеданса системы).

Как правило, чем ближе к улице, тем выше требуемая категория.

• CAT II Нагрузки с подключением к однофазной розетке;
• CAT III Трехфазное распределение, включая однофазное коммерческое освещение;
• CAT IV Трехфазный при подключении к сети, любые наружные проводники.

Опасность № 2: Изоляция зонда и износ измерителя

При выполнении измерений с помощью мультиметра всегда следует надевать резиновые изолирующие перчатки, но безопасность заключается в многоуровневой защите, и одним из этих слоев являются сами зонды.

Изоляцию зондов следует проверить на наличие признаков износа или трещин, чтобы обеспечить полную защиту от ударов.

Вы также должны убедиться, что счетчик находится в хорошем состоянии и работает правильно.

Случаи рукопашного удара электрическим током являются основной причиной смерти электрика, несомненно, из-за пути прохождения тока через сердце.

Решение: Проверка измерителя и датчиков на наличие дефектов

Тщательный визуальный осмотр является одним из наиболее важных шагов, которые вы можете предпринять, чтобы убедиться, что ваше оборудование находится в хорошем рабочем состоянии. Перед каждым использованием необходимо проводить следующие визуальные проверки:

• Проверьте корпус на наличие признаков трещин;
• Убедитесь, что дисплей не выцветает;
• Отключите измерительные щупы и проверьте наличие признаков растрескивания или износа проводов;
• Проверьте наличие зазоров или трещин в месте соединения изолированного провода со штекерами/щупами на каждом конце; и
• Когда датчики подключены, они должны чувствовать себя надежно и прочно.

Решение: Используйте функцию непрерывности счетчика для проверки внутренних разрывов.

Это может варьироваться от счетчика к счетчику, поэтому обязательно прочитайте свое руководство!

Но по большей части это делается так.

• Проверьте сопротивление измерительных проводов, вставив провода во входы V/Ω и COM;
  • Выберите Ω и соедините кончики щупов;
• Сопротивление должно быть в пределах 0,1-0,3 Ом

Опасность №3: человеческий фактор или самоуспокоенность

Вероятно, это происходит чаще всего…

Человеческая ошибка.

И что вы можете с этим поделать? Либо наймите всех роботов, либо увеличьте количество тренировок.

Вы можете не думать, что обучение работе с мультиметром — это то, что вам нужно учитывать при работе с квалифицированным электриком, но на самом деле важно научить их тому, что может пойти не так.

Со временем, если ничего не пойдет не так, наступит самоуспокоенность.

Вот лишь некоторые из недосмотров и ошибок, которые часто встречаются при авариях с электрическими приборами, связанными с цифровыми мультиметрами и электрическими тестерами.

Ошибка: при измерении напряжения выбрано значение Ом

Распространенной ошибкой при измерении напряжения является то, что измерительный прибор остается в режиме настройки Ом.

Некоторые измерители старого типа не могут работать с напряжением, когда установлено значение в омах.

Это может привести к искрообразованию счетчика или, в худшем случае, к взрыву.

Часто наибольший ущерб работнику причиняет не взрыв расходомера, а взрыв, вызывающий больший взрыв внутри оборудования, на котором рабочий выполняет задание.

Ошибка: забыл заменить гнездо датчика

При переключении с измерения тока на измерение напряжения легко повернуть лимб с «V» на «A», но часто упускают из виду то, что заменяют датчики на правильная розетка.

Некоторые измерители достаточно умны, чтобы подавать звуковой сигнал, если вы забудете переключить датчики, но те, которые этого не делают, могут привести к разрушительным результатам.

По сути, счетчик замыкается накоротко, и при подаче на него напряжения 600 вольт вспышка дуги может привести к летальному исходу.

Ошибка: напряжение превышает предельные значения измерителя

История Эдди Адамса является примером того, что может произойти, когда мультиметр используется в цепи с более высоким напряжением, чем номинальное значение измерителя.





По сути, Эдди использовал 1000-вольтовый счетчик в 2300-вольтовой системе.
