Как сделать четырехскатную крышу для беседки, чертеж, фото, видео

Последнее обновление статьи 14.05.2022

Четырехскатная крыша для беседки привлекательно выглядит, надежна и долговечна в эксплуатации, при условии, что расчет и монтаж выполнены правильно. Данную кровельную конструкцию можно выполнить своими руками.

Содержание

Преимущества и недостатки четырехскатной крыши

деревянная беседка с четырехскатной крышей

Кровля, имеющая 4 ската, идеально подходит для беседок прямоугольной или квадратной формы. В первом случае выполняется монтаж вальмовой крыши, которая имеет два треугольных ската и два трапециевидных. Во втором реализуется шатровый вариант вальмовой кровли, такая крыша состоит из четырех скатов, представляющих собой одинаковые равнобедренные треугольники.

Четырехскатная конструкция выглядит привлекательно, позволяет использовать любые виды кровельного покрытия, не мешает свободному обзору из беседки. Крышу именно такого типа можно стилизовать под китайскую кровлю, увеличив свесы и установив изогнутые внутрь диагональные стропила.

восточный стиль кровли беседки

Следует отметить надежность и практичность крыши, имеющей 4 ската. Такая кровля беседки способна выдерживать высокие ветровые нагрузки за счет низкой парусности.

Чтобы избежать скопления снега в зимний период, достаточно выбрать оптимальный угол наклона скатов. В процессе эксплуатации беседки данный вид крыши практически не требует серьезного ремонта.

Под вальмовой крышей с большими свесами долго удерживается тепло в беседке, что особенно актуально для прохладных вечеров.

К недостаткам кровли с 4 скатами можно отнести высокие требования к точности расчетов и замеров. Если предполагается вести строительство своими руками, на этапе проектирования рекомендуется обратиться к профессионалам или использовать специализированные программы для расчета конструкции. Чтобы избежать типичных ошибок при монтаже, рекомендуется ознакомиться с тематическим видео.

Видео

Проектирование, замеры и подготовка материалов

В процессе подготовки к возведению своими руками кровельной конструкции для беседки, необходимо выполнить эскизы (чертежи) строения, на основании которых ведутся расчеты нагрузки на стропильную систему.

При расчетах следует учитывать:

• суммарный вес элементов стропильной системы;
• вес кровельного и гидроизоляционного материала;
• снеговую и ветровую нагрузку, характерную для конкретного региона;
• вес людей, ведущих строительство, выполняющих обслуживание или ремонт крыши;
• вес оборудования, которое предполагается прикрепить к стропильной системе.

Особое внимание следует уделить выбору угла наклона скатов и кровельного материала. Это взаимосвязанные вопросы, так как каждый вид материала для кровли беседки имеет определенные требования к монтажу, в том числе к шагу установке обрешетки и стропил, что влияет на общий вес конструкции.

Определившись с углом наклона скатов и кровельным материалом, рассчитав нагрузки на крышу с 4 скатами, можно заняться расчетами параметров стропильной конструкции. Следует сделать расчет длины и сечения стропил, определить размеры и конфигурацию опорного каркаса.

Чтобы обеспечить жесткость конструкции, необходимо предусмотреть установку затяжек и подкосов. Схема крыши должна включать всю информацию о расположении элементов, их параметров и принципах монтажа узлов.

основные размеры открытой беседки

Устройство данного типа крыши предполагает использования стропил нескольких типов:

• диагональные (накосные) стропила задают форму кровли беседки и несут повышенную нагрузку, для их монтажа рекомендуется применять сдвоенные балки;
• центральные промежуточные стропила – соединяют коньковую часть с опорным каркасом крыши беседки, выполняющим функцию мауэрлата;
• короткие стропила (нарожники), опирающиеся на опорный каркас и накосные стропила, монтируются параллельно промежуточным.

Крыша 4 скатная требует выполнения замеров, для чего используется мерная рейка длиной около 2-3 метров.

Замеры проводятся своими руками в несколько этапов:

• на верхней обвязке (опорном каркасе из горизонтальных балок) определяется осевая линия;
• вычисляется половина толщины конькового бруса;
• выполняется отметка расположения первого промежуточного стропила;
• рейка совмещается с предыдущей отметкой и определяется расположение второго промежуточного стропила.

Замеры следует сделать для каждого угла четырехскатной крыши.

Подробная схема стропильной системы и правильно выполненные замеры существенно упрощают монтажные работы

.

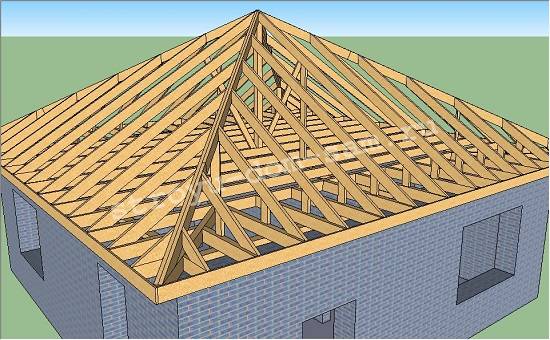

схема стропильной системы беседки с 4 скатами

Каркас деревянной беседки и ее стропильной системы следует монтировать из качественного пиломатериала, прошедшего специальную обработку. Если строительство ведется своими руками, необходимо сделать специальную емкость для пропитки антисептиками стропил и других элементов, либо нанести состав при помощи валика или кисти.

Помимо пропитки антисептиком деревянный каркас следует обработать огнезащитным составом. Данные меры позволят существенно продлить срок службы беседки, защитив древесину от гниения и повреждения огнем.

Строительство крыши: основные этапы

При возведении беседки 4 скатная крыша может опираться на стены из дерева, кирпича или других материалов, либо на опорный каркас, смонтированный на стойках. В первом случае строительные конструкции являются достаточно капитальными, установленными на прочный фундамент, рассчитанными на высокие нагрузки. Устройство своими руками кровли на надежных стенах беседки в целом не отличается от строительства крыши дома или другой постройки.

Особого внимания требует беседка с крышей на деревянных столбах.

Следует убедиться, что опоры прочно закреплены в строго вертикальном положении, в нижней части их необходимо связать перемычками, чтобы сделать каркас более жестким и устойчивым.

Верхние перемычки служат обвязкой, на которой будет монтироваться скатная крыша. Чтобы опоры не «разъехались» под высокой нагрузкой, их верхние концы дополнительно скрепляют между собой попарно диагональными перемычками, причем место стыковки брусков усиливают деревянными или металлическими накладками.

Такая конструкция обладает необходимой жесткостью и способна выдерживать эксплуатационные нагрузки.

строительство деревянных опор для беседки

Строительство вальмовой крыши начинается с установки конькового бруса на специальных подкосах и вертикальных опорах. Затем под заданным углом монтируются диагональные стропила, которые формируют скаты кровли. На данном этапе можно варьировать длину свесов, при необходимости для увеличения свеса накосные стропильные ноги можно удлинить накладными досками-«кобылками».

Далее монтируются центральные и промежуточные стропила, затем – нарожники. На стропила укладывается гидроизоляционная мембрана для защиты конструкции от влаги. Обрешетку допускается монтировать непосредственно поверх гидроизоляции, но можно предварительно выполнить устройство контробрешетки, если кровельный материал требует дополнительной вентиляции. Следующий этап строительства – монтаж кровельного материала, технология зависит от его типа.

Шатровая крыша выполняется по тому же принципу, но без установки конькового бруса – диагональные стропила связываются в коньковый узел.

О том, как сделать самостоятельно надежную четырехскатную крышу на дачной беседке, подробно расскажут специалисты в специально подготовленном видео.

Четырехскатная крыша своими руками: расчёт крыши дома

Дата последнего изменения:

19 апреля 2017

Время на чтение:

9 минут

1685

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

• Вид
• Преимущества конструкции
• Типы
• Проект
• Конструкция системы стропил
• Порядок выполнения монтажа

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.[wpsm_box type=»info» float=»none» text_align=»left»]  Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку. [/wpsm_box]

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

четырехскатные крыши

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

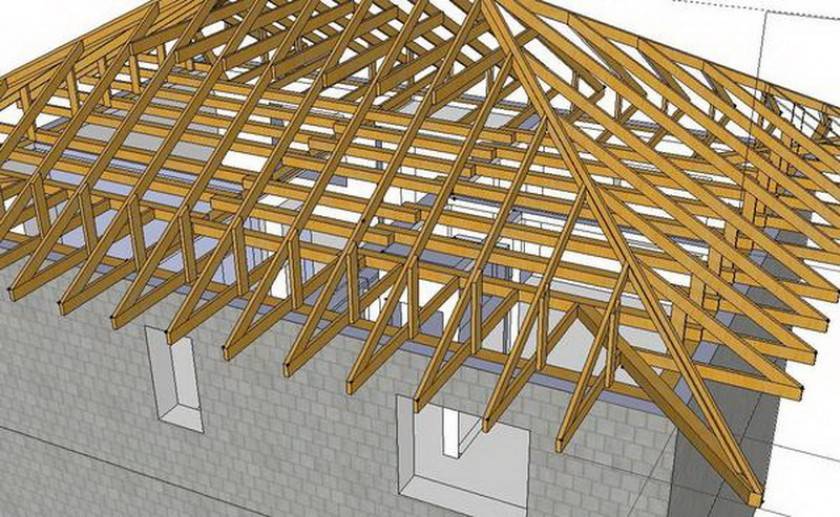

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

стропильные ноги четырехскатной кровли

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

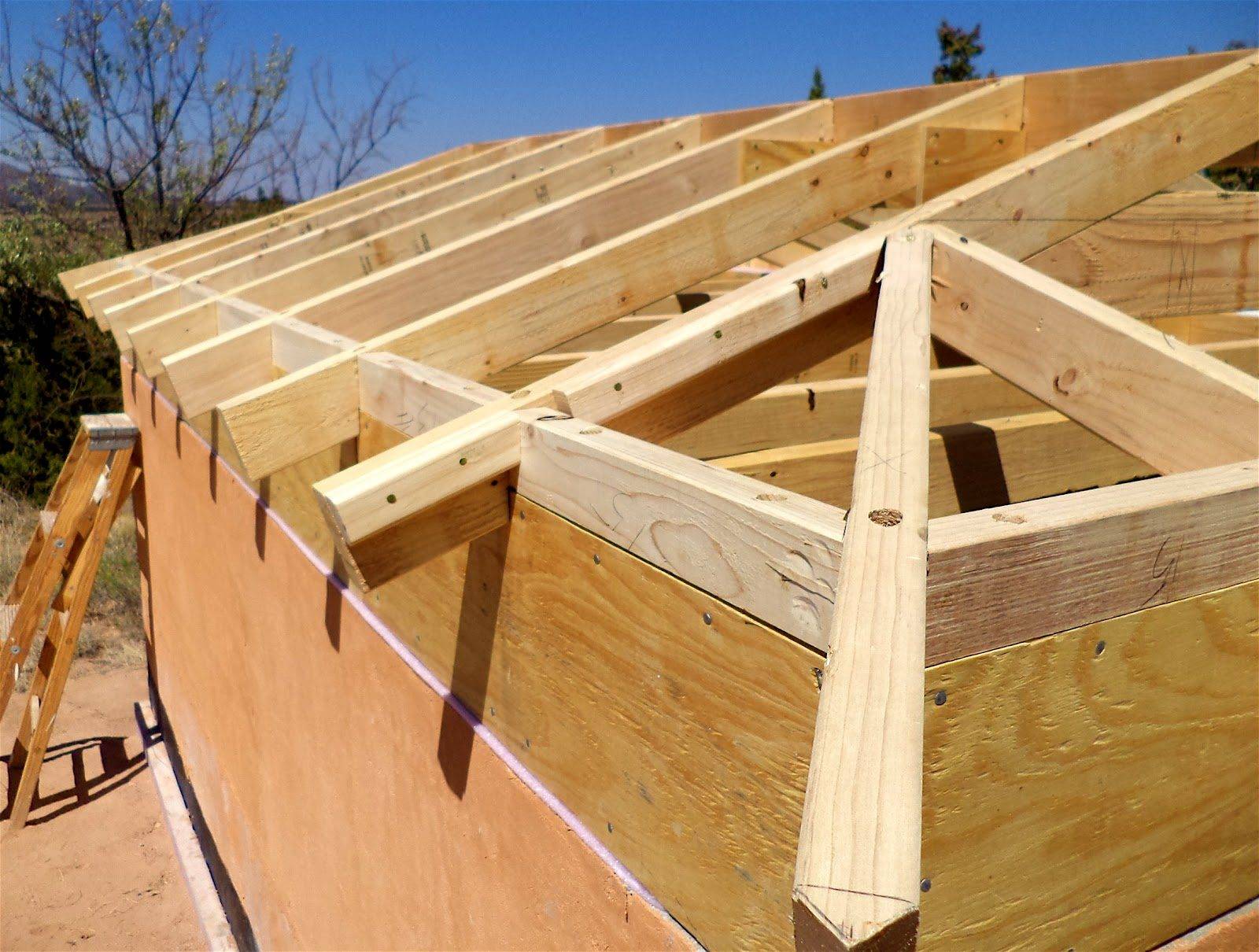

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

[wpsm_box type=»info» float=»none» text_align=»left»]  Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем. [/wpsm_box]

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Каркас крыши 101 — Как построить и обрамить крышу



EHT исследует некоторые основные методы каркаса крыши, от планировки до установки.

Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши выполняются в пяти основных вариантах: односкатная, двускатная, вальмовая, вальмовая и мансардная. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Как определить уклон крыши

Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.



Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.



Схема стропил

В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.



Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

Каркасный угольник используется для раскладки стропил.

Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.



Схема стропила с квадратом каркаса

Этот пример для крыши с уклоном 8/12

• Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
• Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
• Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

Другой способ выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

Один из способов выкладки стропил с угольником называется «уступка».

Вырежьте шаблон

Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.



Метод поворотного квадрата

Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square может быть задан любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.



Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.



Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.



Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы сделать отвесный срез, чтобы завершить рот птицы и отметить срез хвоста.



Проблемы с каркасом

В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы получилась более узкая, более подходящая бордюрная доска. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.



Для возведения стропил используйте временные раскосы коньковой доски.

Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты.

Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски. Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены, в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, садового сарая.

Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.

Как построить односкатную крышу. Каркас и монтаж Skillion/плоской крыши > Кровля Детские игры

5. Апрель 2023 12:01

• org/Product»>

Содержание

1

Как разметить стропила односкатной крыши

В этом видео я просто хочу быстро показать вам, как вы можете разметить положение вашего птичьего рта на скиллионе или плоском или как еще они называют моно — односкатная односкатная крыша.

Вот моя верхняя пластина , как вы видите. Это нижний предел, который мы расширили, однако, как я сказал в нашем предыдущем видео, это не лучшая практика.

5. апрель 2023 20:31

Для начала лучше всего построить эту стену в полную высоту.

Но в любом случае, это то, что у меня есть, так что следующим шагом будет бросить ваш кусок дерева, убедившись, что он немного длиннее , чем вам на самом деле нужно.

Тогда все, что вам нужно сделать, это разметить места, где древесина соединяется с пластинами. В этом случае я использовал линейку, но нет никаких причин, по которым вы не могли бы использовать что-либо с линейкой. Прямой кусок дерева или спиртовой уровень предпочтительнее, потому что вы сможете убедиться, что он вертикальный.

Если я увеличу масштаб, вы увидите, что я только что поднялся прямо с пластины прямо вверх, и это даст мне то, что мы называем

отвесным скосом , и я могу просто провести линию там, насколько мне нужно в зависимости от того, какой высоты я хочу, чтобы был мой Birdsmouth. Вот и все, как я сказал, спиртовой уровень был бы хорош, потому что вы можете проверить, что он на самом деле отвесен, и предполагая, что эта стена отвесна, тогда я могу просто положить линейку на свою тарелку.

4. Апрель 2023 5:00

• org/Product»>

Мы не хотим, чтобы это было намного толще 20 мм, и это даст нам глубину нашей птичьей пасти. Еще раз, вы можете использовать кусок дерева, который соответствует глубине птичьего рта, который вы хотите, и это даст им ровный скос моего общего стропила.

И помните, что мы повторяем эти шаги и в нижней части, и мы получаем чек за вырезанный птичий рот.

Тогда все, что вам нужно сделать, это отмерить от задней части птичьей пасти любое расстояние, которое будет свисать, отметить его, обрезать и повторить то же самое с передним концом.

Мы измеряем от задней части нашей птичьей пасти, учитывая ширину нашей пластины, а затем то, что будет нависать на этом конце.

Затем у нас есть образец стропила для этой кровли Skillion.

Это очень быстрый и простой способ. Вы можете сделать стропила по традиционному шаблону, как для двускатной крыши, и этот метод описан в другом видео.

Тем не менее, это очень быстрый и простой способ сделать это для скиллионной крыши.

5. Апрель 2023 12:01

Как поднять односкатную крышу

Итак, в этом видео мы рассмотрим процедуру возведения скатной или плоской крыши.

Я начну с верхней пластины одинаковой высоты, хотя, как вы увидите на видео, нет причин, по которым вы не можете менять высоту по мере продвижения, вы увидите это по ходу дела.

Итак, еще раз, если вы собираетесь иметь плоский потолок под скиллионом, вам нужно учитывать это, когда вы идете, и вам нужно отметить это вместе с вашей скилловой крышей.

И, как обычно, я избавлюсь от этого, чтобы избежать путаницы, а потом мы перейдем к делу.

Строительство домкратной стены

Итак, первое, что вам нужно сделать, это создать свой скилл или односкатную/односкатную крышу, очевидно, что одна сторона должна быть выше другой. Вы можете сделать это, построив небольшую стену поверх существующей стены или, возможно, если у вас есть ситуация, эту стену можно было бы построить на большей высоте для начала.

Обычно это предпочтительнее, потому что поломка шпилек здесь может привести к проблемам с распорками . Обычно предпочтительнее вставить шпильки на всю высоту, а затем — на следующем этапе — стропила. Стропила на скиллионной крыше, как правило, имеют очень неглубокие закругления на обоих концах.

Маленький птичий рот или не птичий рот?

Впрочем, если крыша достаточно плоская, то иногда в нее даже птичий рот ставить не стоит.

Хорошо, но обычно на обоих концах у нас будет небольшой птичий рот, и у меня есть еще одно видео, в котором я показываю вам, как определить, куда они идут, когда вы устанавливаете свои стропила.

Вы можете перенести эту высоту на свою стену, а на другом конце вы перенесете эту точку исследования птичьего рта и врежете в крайнюю пластину.

И, очевидно, , чтобы поддерживать крайнюю пластину, нам понадобятся шпильки для фронтона, и еще раз, у меня есть еще одно видео, которое показывает, как можно легко рассчитать длину этих шпилек с очень небольшим расчетом.

Итак, как только это будет сделано на обоих концах, мы можем затем вставить наши триммеры для нашего свеса и нашего края стропила, которые точно такие же, как наши обычные стропила, за исключением того, что потолочный каркас не вырезается из птичьего рта.
