Как сделать электрический теплый пол под плитку: Укладка теплого пола под плитку: технология монтажа системы

Теплый пол в ванной, правила установки и требования к конструкции

Теплые полы – это популярные системы, используемые в разных помещениях. Наиболее актуален теплый пол в ванной, где в качестве напольного покрытия используется керамическая плитка, так как материал считается холодным и некомфортным для хождения по нему босиком. Для этого могут выбираться разные системы, причем наиболее часто возникает вопрос, какой теплый пол лучше водяной или электрический. Каждая разновидность обладает своими особенностями, поэтому перед выбором следует определиться с конкретным вариантом. Каждый вид считается достаточно простым в создании, поэтому заниматься работами можно своими силами.

Виды теплого пола для ванной

Первоначально важно определиться, какой вариант конструкции будет применяться. Система отопления теплого пола является популярной в любом виде, а выбор зависит от предпочтений и финансовых возможностей собственников помещения. Поэтому первоначально следует разобраться, какие виды теплых полов существуют, из каких элементов они состоят, а также как правильно их сделать.

Водяной

Водяной теплый пол в ванной создается наиболее часто, так как данная конструкция легко подсоединяется к системе отопления или горячего водоснабжения. Для создания конструкции используются разные виды труб, сделанных из металлопластика или меди, а также пластика или стали.

Водяные теплые полы в ванной обладают многими плюсами:

• доступная стоимость, причем не только при процессе создания, но и при непосредственной эксплуатации, поэтому такая конструкция экономнее систем, работающих от электричества;
• высокая теплоотдача обеспечивает действительно качественный, быстрый и оптимальный подогрев пола в ванной;
• эта разновидность отличается долгим сроком эксплуатации, поэтому не приходится часто уделять внимание ремонтным работам;
• допускается подключать систему от централизованного отопления, поэтому затраты на обогрев пола будут действительно минимальными, а также не придется устанавливать дополнительные устройства для нагрева теплоносителя.

Нередко подключается водяной теплый пол от полотенцесушителя, а эта работа считается быстрой и простой.

Схема водяного теплого пола

Водяной теплый пол от центрального отопления обладает и некоторыми минусами. Сюда относительно сложность монтажа, а особенно это актуально для маленького помещения. Непременно требуется создание стяжки пола, что несет за собой дополнительные траты времени, денег и усилий, а также важно убедиться, что перекрытие выдержит существенную нагрузку от этой конструкции. Не рекомендуется создавать водяной теплый пол под паркетную доску. Так как система централизована, то обогрев будет осуществляться только тогда, когда управляющая компания будет включать отопление в доме, поэтому летом в ванной будут холодные плиточные полы. Если появятся протечки в системе, то придется полностью демонтировать напольное покрытие, разбивать стяжку и выполнять ремонт. Водяные теплые полы под керамогранит считаются оптимальным решением при наличии индивидуального отопления в квартире или доме, так как владельцы помещений самостоятельно регулируют температуру и время нагрева.

Технология по которой создается теплый пол водяной своими руками. Сам процесс создания конструкции делится на этапы:

• желательно выполнять работы непосредственно при процессе капитального ремонта или строительства дома;
• на перекрытие укладывается качественная и прочная гидроизоляция, причем допускается выбирать обмазочные или рулонные материалы, а при этом не должно быть стыков или пропущенных участков, а также важно, чтобы слой немного заходил на стены помещения;
• на бетонный пол укладывается теплоизоляционный слой, защищающий ванную комнату от потери тепла, причем чаще всего для этого используется керамзит или плиточные материалы;
• сверху заливается стяжка небольшой толщины;
• снова укладывается теплоизоляция, причем желательно пользоваться фольгированным качественным материалом, а стыки между элементами проклеиваются скотчем из алюминия;
• формируется армирующий слой из металлической сетки, обладающей небольшими ячейками;
• выполняется монтаж труб будущей конструкции, которые связываются проволокой или фиксируются с помощью дюбелей;
• схема прокладки труб должна продумываться заранее, чтобы обеспечивался в результате равномерный нагрев пола;
• подключается трубопровод к системе отопления;
• проверяется система на работоспособность;
• производится заливка бетонной стяжки;
• после высыхания конструкции, выполняется укладка плитки;
• через месяц запускается система, в результате чего получаются обогреваемые полы в ванной, обладающие высокой комфортностью.

Чтобы можно было регулировать мощность системы, желательно в процессе работы устанавливать терморегулятор. Работать такая конструкция может от газового или централизованного отопления.

Перед укладкой труб водяного теплого пола требуется укладка гидроизоляции

Схемы укладки труб водяного пола

На уложенные трубы укладывается стяжка

Уложенные трубы подключаются к коллектору

Электрический

Наиболее часто возникает вопрос, водяной или электрический теплый пол под плитку сделать в ванной. Данные системы являются наиболее востребованными, причем выбор зависит от размера помещения, финансовых возможностей пользователей и иных параметров. Самый экономичный теплый пол – это водяная конструкция, однако нередко сделать ее просто невозможно. Поэтому выбирается пленочный или кабельный пол, работающий от электричества.

Ленточный пол, формирующийся с использованием электрического кабеля, обладает плюсами:

• долгий срок службы;
• высокая надежность;
• стойкость перед воздействием влаги за счет использования влагостойких материалов;
• высокая мощность позволяет устанавливать оптимальную температуру нагрева;
• экологическая чистота конструкции;
• процесс создания считается простым и быстрым;
• не уменьшается высота помещения.

Кабельный теплый пол

Схема электрического теплого пола

Кабельный теплый пол обладает не только плюсами, но и некоторыми минусами. Сюда относится существенный расход электричества, так как мощность системы в любом случае будет высокой. Поэтому электрический теплый пол выбирать следует в случае наличия возможности уплачивать ежемесячно высокие средства за коммунальные услуги. Также доказан вред от теплого пола, созданного из кабеля, так как имеется определенное электромагнитное излучение.

Так как кабельный теплый пол отличается высоким показателем мощности, то желательно для этой конструкции выделять отдельную линию с обязательным монтажом УЗО.

Создается система теплого пола, работающая от электричества, в последовательных этапах:

• формируется схема, где указываются места расположения различных элементов конструкции, причем сюда относится не только кабель, но и термостат, а также датчик температуры;
• неважно, укладываются ли теплые полы под паркет или плитку, непременно укладывается на основание пола гидроизоляционный слой;
• выполняется укладка утеплителя, причем желательно пользоваться фольгированным материалом;
• кладется армирующий слой;
• в соответствии со схемой производится укладка кабеля, причем важно заранее определиться, где именно хотите обеспечить нагрев пола в помещении;
• примерно в метре от пола устанавливается терморегулятор и датчик;
• полученный теплый пол в душевой проверяется на работоспособность, чтобы определить ошибки или проблемы до непосредственного закрытия системы;
• если получается качественная система теплого пола, производится ее заливка бетонной стяжкой.

Подробнее изучить информацию о том, как производиться монтаж теплого пола электрического.

Электрические варианты теплого пола считаются быстрыми и легкими в создании, однако в процессе эксплуатации важно приготовиться к существенным тратам на оплату электричества.

Схемы укладки

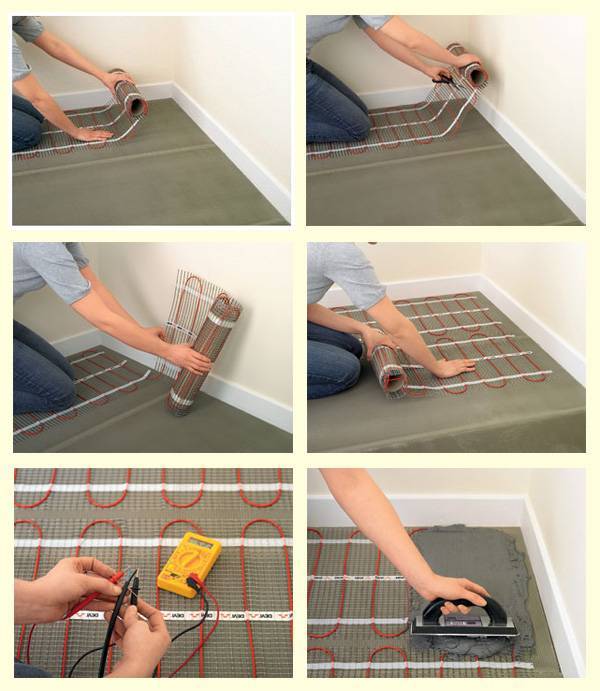

Этапы укладки

Инфракрасный

При изучении того, какие бывают теплые полы, важно отдельно остановиться на инфракрасной системе. Она позволяет сделать пол в ванной теплым с небольшими тратами. Этот энергосберегающий теплый пол позволяет сверху производить укладку любого напольного покрытия. Такие теплые полы имеют плюсы и минусы, которые следует изучить заранее. К плюсам конструкции относится:

• легкость и быстрота монтажа, поэтому допускается из пленки создавать мобильный теплый пол под ковер;
• за счет высокого показателя КПД обеспечиваются невысокие траты электричества;
• так как конструкция обладает небольшим показателем инерционности, то сразу после ее включения обеспечивается комфортный и эффективный нагрев пола;
• пленочный пол считается надежным и долговечным;
• особенности теплого пола заключаются в том, что он не сушит воздух, а также для его создания не приходится формировать стяжку.

Пленки имеют не только плюсы, но и минусы. Сюда относится необходимость подключать их к электричеству, что считается не слишком безопасным. Не всегда имеются возможности создавать отдельные электрические линии для системы.

Особенно популярны теплые полы инфракрасные, которые необходимо подключать только при наличии УЗО и качественного заземления. Не допускается устанавливать на участки пола, под которыми располагаются пленки, тяжелые предметы. Также стоимость элементов считается высокой. Лучше ознакомьтесь подробнее с особенностями, которыми обладает инфракрасная пленка для теплого пола.

Пленка инфракрасного пола

Схема укладки

Монтаж пленочного теплого пола, создается в последовательных этапах:

• бетонный пол покрывается грунтовкой;
• формируется качественный гидроизоляционный слой;
• укладываются пленки в соответствии со схемой, созданной заранее, причем важно, чтобы они не были в тех участках, где будут располагаться тяжелые предметы в помещении;
• приклеиваются элементы скотчем;
• подключаются к системе дополнительные элементы, к которым относится датчик и терморегулятор;
• покрываются пленки плиточным клеем, после чего осуществляется укладка плитки.

Таким образам, всегда есть возможность сделать качественный инфракрасный пол, обладающий многими плюсами, а также считающийся простым и быстрым в создании.

Укладка подложки

Изоляция зажима

Крепление пленки

Установка терморегулятора

Требования, предъявляемые к основанию

Независимо от того, какой теплый пол в туалете или ванной будет создаваться, важно, чтобы основание соответствовало определенным условиям и требованиям:

• ровность основания, так как не допускаются перепады, превышающие 10 мм, поэтому наиболее часто требуется создавать бетонную стяжку;
• наличие качественного гидроизоляционного слоя;
• укладка теплоизоляционных материалов, не допускающих потерю тепла;
• наличие армирующей стеки, обеспечивающей надежное и качественное крепление труб или иных элементов конструкции.

Таким образом, неважно, хочу ли я получить электрический или водяной теплый пол, необходимо произвести подготовительные этапы, позволяющие получить идеальное основание для планируемой работы.

Укладываем утеплители

Качественно выравниваем пол

Устройство гидроизоляции

Используйте армирующую сетку

Какой лучше выбрать

Первоначально важно определиться, нужен ли теплый пол. Он считается идеальным решением для ванной, так как для этого помещения наиболее часто в качестве напольного покрытия выбирается холодная плитка.

Типы теплых полов могут быть разными, поэтому при выборе конкретного варианта учитываются некоторые рекомендации:

• нежелательно для квартир выбирать водяную конструкцию;
• кабельные системы потребляют существенное количество электричества, что приведет к высоким эксплуатационным расходам;
• при работе в квартире непременно важно создавать предварительно проект, согласовывающийся со специалистами;
• оптимальным выбором для любых условий считаются пленочные конструкции;
• перед выбором определенного вида оцениваются все его плюсы и минусы.

Таким образом, теплые полы, уложенные в ванной комнате – это идеальное решение для каждого владельца помещения. Они представлены в разных видах, причем каждые теплые полы особенности имеют свои. Подбирая теплый пол выбор зависит от самих владельцев помещения, а укладка в любом случае может выполняться своими силами, если тщательно разобраться в правильной технологии.

Водяной пол не стоит использовать в квартире

Кабельный пол дорогой

Создайте проект

Пленочный пол для ванной — самый оптимальный вариант

Видео

Как сделать электрический теплый пол своими руками

Электрические теплые  полы – новинка, быстро завоевавшая большую популярность. Теперь – это  непременный атрибут комфортного жилища. Система «теплый пол» полезна в любой части дома или  же квартиры. Перед покупкой нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола.

Достоинства теплого пола в разных частях помещения.

• В ванной комнате  и туалете, благодаря наличию дополнительного обогрева, пол и стены быстрее высыхают, а значит, меньше возможностей  для роста грибка и плесени. После купания становиться на теплый пол, а не  на холодную кафельную плитку, гораздо приятнее.
• В прихожей и на кухне – дополнительный обогрев помещения.
• В детской комнате система обогрева,  тепло которой  подается прямо с пола, защищает детей от простуд из-за вечно холодных ножек. Родители могут не волноваться, что их ребенок  простудится на холодном полу.
• В спальне обеспечивается комфортный сон, ведь в слабо отапливаемом, сыром помещении невозможно согреться и хорошо выспаться. А если радиаторы старые, то и греют, они, соответственно, неважно.
• И, наконец, лоджии, балконы также, благодаря системе полов с подогревом, всегда будут иметь приемлемую температуру.  Ведь, каждый выход  на  холодный, не отапливаемый  балкон из теплой комнаты —  риск простудиться.

Могут ли электрические теплые полы заменить базовую систему отопления?

Конечно, да! Если Ваше жилье утеплено по всем правилам с применением высокотехнологичных материалов, и потери тепла невысоки, тогда смело меняйте старые батареи на надежную, инновационную систему «теплый пол».

«Плюсы» и «минусы» «теплых полов»

Плюсы:

• Безопасная эксплуатация.  Повредить систему очень сложно, а в случае перегрева или  короткого замыкания сработает защита термостата.
• Монтаж возможно произвести самому, предварительно получив консультацию электрика.
• Систему можно использовать круглый год.
• Низкие затраты на содержание и функционирование системы.
• Потребляет  мало электроэнергии.
• Сервисное обслуживание – не требуется.
• Не нужно дополнительное место, что важно в малогабаритных квартирах.
• Управлять  такой системой очень просто.Чудо-пол прослужит очень долго (до 50 лет!)
• Для каждого помещения можно выбрать свой температурный режим.

Минусы:

•  При работе системы появляется  электромагнитное излучение точно также же,  как и у каждого из работающих в доме приборов. Благодаря введению экранирующих оплеток кабеля это излучение сводится к минимуму.   «Теплый пол» дает столько же излучения, сколько обычная проводка, то есть, почти в 300 раз меньше санитарных норм.

Устройство теплых полов электрических

По своему строению  система «теплый пол» не отличается особой сложностью.

Итак, части конструкции таковы:

1. Электрические кабеля, которые бывают одно — и двужильными – это  источники тепла.
2. Нагревательная секция – мат.
3. Термостат (регулятор температуры нагрева) + датчик управления — аппаратура, управляющая системой.
4. Слой теплоизоляции.
5. Монтажная лента, гофротрубка – облегчают процесс монтажа.

Как выбрать электрический теплый пол

Нужно тщательно взвесить все  аргументы, которые кажутся Вам весомыми. Преимуществ у электрического теплого пола, если сравнивать с водяным, намного больше.

«Водяные теплые полы», с одной стороны, работают на более дешевой, чем электроэнергия, воде, да и монтаж их специалистами обойдется дешевле, но есть  пара моментов,  на которые нужно посмотреть повнимательнее.

Важно:

• Потребуется специальное разрешение, чтобы установить данную систему в квартире. А это, сами понимаете, долго и хлопотно…
• При укладывании цементной стяжки можно ненароком нарушить целостность коммуникаций.  Это  может повлечь за собой утечку воды со всеми вытекающими последствиями.
• При снижении напора воды,  зависимая от нее данная система без насоса нормально работать не сможет.

Как выбрать тип кабеля электрического теплого поля

По принципу работы нагревательные кабеля делятся на два типа -саморегулирующиеся и резистивные.Нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление. Резистивные кабели бывают одно-  и дву-  жильными.

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола. Система имеет один минус: в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, но результат не всегда является удовлетворительным.

В двужильном кабеле имеется плюс ещё и токопроводящая жила, расположенная между  нагревательных проводов.  Так как электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга.

Укладка производится в стяжку из цемента и бетона в форме зигзага или спирали через равные промежутки (шаги).

Важно: Кусок кабеля должен быть целостным. Резать – запрещено! Ес ли производится ремонт в новостройке или новом коттедже без  наличия стяжки пола. Обязательно применение теплоизоляции.

Саморегулирующиеся кабели не имеют недостатков, которые есть в резистивных кабелях. Нагревательным элементом  здесь служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели значительно дороже обычных нагревательных кабелей, но имеют более длительный срок службы

Укладка теплого электрического пола.

1. Подготовительные работы. Нужно освободить помещение от мебели, убрать предыдущее покрытие и качественно подготовить пол: очистить от мусора, выровнять и  если нужно, залить цементно-бетонную стяжку.
2. Выполняем расчет кабеля. Около 80% помещения необходимо покрыть кабелем.  На 1 кв. метр поверхности мощность нужна  в пределах 180-200 Вт на  кВ/м. Шаг (в см) вычисляют по  следующей формуле:

   (Площадь обогреваемого помещения следует умножить на 100)/длину кабеля.

   Важно: кабель не должен проходить  в местах нахождения тяжелой мебели без ножек, там, где стоит бытовая техника.  От стен отступ – 5-10 см.

3. Подготовка к укладке
   • На стене в месте крепления терморегулятора делается  углубление  и пробивается  штроба до самого пола.
   • Производится крепление монтажной коробки для термостата.
   • Гофрированную трубу прячут в штробу и тщательно замазывают.
   • Конец трубы в итоге должен оказаться в центре витков  электрического кабеля.
   • Труба не должна резко изгибаться.
4. Укладка теплоизоляционного слоя. На стяжку укладывают новые виды  фольгированных изоляционных материалов, имеющих покрытие из лавсана: Изолон, Пенофенол, Энергофлекс и другие. Толщина их – 3 мм. Между лентами изоляции стыки заделывают при  помощи  особого  клея для монтажных работ.
5. Укладка кабеля. Кабель укладывается  в виде змейки, ровными изгибами, соблюдая определенный шаг. Для различных помещений рекомендуется брать кабель соответствующей мощности (где теплее, там хватит 120Вт/кв. м, а в ванной, сырых и очень холодных помещениях – желательно дойти до 180Вт/кв.м).

   Важно: Стоит зарисовать схему расположения  «змеек» из электрокабеля, измерить сопротивление  и записать данные.

6. Далее сверху утеплителя обязательно настилается  армированная сетка для того, чтобы  хорошо отделить слой теплоизоляции от кабеля и добавить прочности цементному раствору.

   Закрепить кабель  на полу нужно при помощи специальной монтажной ленты. Она сохранит неизменным  расстояние между витками кабеля.

7. Выполнение стяжки.

   Компоненты: цементно-песчаный раствор, в который обязательно добавляют пластификаторы, а также, фиброволокно. Можно приобрести готовые смеси для обустройства стяжки.Правильная толщина стяжки должна быть не менее 3-4 см. Стяжка должна просохнуть минимум 4 дня.

8. Подключение электрического теплого пола.

   Вы достигли этого этапа работ?  Значит, монтаж выполнен полностью, а концы от термопары и электронагревательного кабеля проведены прямо к монтажной коробке.Нужно достать и осмотреть терморегулятор.  Определите  согласно инструкции, к каким именно контактом нужно подключить провода системы «теплый пол».

   Важно: Строго соблюдайте полярность. Датчик температуры заводят к контактам 7-8. Полярность соблюдать здесь не обязательно.Следует внимательно прочитать надписи на корпусе прибора, чтобы избежать проблем, все контакты маркированы и подписаны.

   Теперь нужно надеть рамку, которая защелкивается. Она служит элементом декора и крышкой одновременно, пряча за собою детали крепления.

   Через 28-30 дней пол будет готов к эксплуатации.

   Важно: Ранее включать систему нельзя!

Как уменьшить расход электричества при работе системы.

С помощью программируемых терморегуляторов.  Они  не только будут отключать систему при достижении в помещении заданной температуры, но и  включат  и выключат «теплый пол» в нужное время.

Вы вернетесь с работы в 19.00, значит в 18:00 система включится, и помещение  достаточно прогреется. Вы ушли в 7 утра, а в 8 часов программа выключит отопление, и электричество не  будет расходоваться  зря. Очень удобно! И экономно!

Помните, что теплый электрический пол –  особая конструкция, которую нельзя просто «разобрать – собрать». Если часть работ выполнена некачественно, придется ломать все и осуществлять  монтаж заново. Вновь нужно будет приобретать материалы и начинать процесс с нуля.



Производители систем электрических «теплых полов».

Крупнейшие производители качественных систем:

•  Норвегия. Компания Nexans;
• Дания.  Компания Devi;
•  Швеция.  Компания Thermo;
• Россия.  Компании: Теплолюкс, ЧТК.

Все системы данных производителей функционируют отлично. Но в импортных образцах качество нагревательных кабелей – выше.  Поэтому они меньше подвержены перегреву. Трещины в полу, пустоты или плохо уложенная плитка не влияют на их работу.

Нюансы расчета и монтажа электрического теплого пола под плитку

Кафельная плитка – чрезвычайно удобный материал для напольного покрытия как с точки зрения эстетичности, так и из соображений долговечности, прочности, гигиеничности.

Однако есть у нее один существенный минус: керамическое покрытие – достаточно холодное, и это существенно ограничивает область его применения.

Многие привыкли обходиться в квартире без домашней обуви, и контакт босых ног с прохладной кафельной поверхностью далеко не всем нравится.

Этот недостаток несложно устранить, разместив в толще пола систему отопления. Одной из ее разновидностей является теплый пол с электрическими нагревательными элементами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Расчет и монтаж

Как рассчитать теплый пол

Начало работы по обустройству теплого пола – это тщательный расчет требуемой мощности системы и составление подробной схемы укладки обогревательных элементов.

Здесь следует учитывать несколько проверенных практикой нюансов:

1. Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.

При этом укладка нагревательных элементов должна занимать не менее 70% площади помещения.

При использовании теплого пола как дополнительного отопления, вполне достаточно будет 110-130 Вт/кв.м.

При составлении схемы учитывается стационарное расположение мебели – в этих местах нагревательные элементы не укладываются. Дело не столько в том, что это «пустой» расход энергии, сколько в нарушении нормального теплообмена поверхности пола с воздухом. Может случиться перегрев кабеля и выход его их строя.

2. Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.

Межвитковое расстояние при укладке рассчитывается в зависимости от требуемой мощности системы и, соответственно, длине применяемого кабеля, и отапливаемой площади комнаты .

Н = S×100/L, где

• Н – межвитковое расстояние в сантиметрах;
• S– отапливаемая площадь
• L– длина кабеля.

Требуемую длину кабеля можно рассчитать следующим образом:

L = S×Рs/Pk, где

• S– отапливаемая площадь
• Рs– требуемая удельная мощность на кв. метр площади;
• Pk– паспортная удельная мощность кабеля на погонный метр.

3. При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.

Категорически запрещается допускать пересечение кабелей. При использовании одножильного провода оба его конца должны сойтись в одной точке подключения.

Заранее следует предусмотреть на схеме и расположение термодатчика.

Он должен быть уложен ровно по центру петли, на расстоянии 40-50 см от ее края.

После проведения расчетов и составления схемы можно переходить приобретать необходимый материал и приступать к работе.

Монтаж системы с обогревательным кабелем

1. Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.

Если это бетонная стяжка, то она должна быть цельной, без поврежденных участков, здесь хорошо подойдет выравнивание пола самовыравнивающейся смесью. Заранее проводятся необходимые работы по гидроизоляции пола в ванной. Поверхность тщательно очищается от мусора и пыли.

2. На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.

Он стыкуется с аналогичной штрабой в полу, где в гофрированной заглушенной трубке (16 мм) укладывается сам термодатчик.

Это делается для того, чтобы при возможном выходе датчика из строя была возможность его замены без вскрытия поверхности пола.

3. После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.

В соответствии со схемой производится укладка кабеля – от штрабы в стене и по всей обогреваемой поверхности. Петли кабеля фиксируются (подвязываются) на сетке или рейках.

4. После полной укладки кабеля обязательно проверяется работоспособность системы.

В первую очередь, проводится замер сопротивления изоляции кабеля, для чего используется специальный прибор – мегомметр. Для безопасной эксплуатации системы это значение должно быть не ниже 20 МΩ.

5. Проверяется замкнутость цепи и сопротивление жил кабеля.

Значение должно соответствовать паспортному ± 10%.

После этой проверки можно подключить кабель к источнику питания и произвести кратковременный нагрев, чтобы убедиться в работоспособности системы.

Если все функционирует нормально, можно переходить к заливке стяжки.

Перед заливкой стяжки кабель обязательно отключается от электросети.

Перед заливкой периметр комнаты понизу проклеивается демпферной лентой.

Стяжка на нагревательный кабель под плитку должна иметь толщину не менее 30 мм. Для того, чтобы поверхность получилась ровной, а сама стяжка – монолитной, без пустот, настоятельно рекомендуется добавлять в раствор специальные пластификаторы для стяжки теплого пола.

После того, как стяжка наберет необходимую прочность, можно приступать к укладке кафельной плитки.

Особенности монтажа обогревательных матов

Несколько иначе выглядит укладка обогревательных сетчатых матов.

Они раскладываются по полу в соответствии со схемой. Их для монтажа можно подрезать, не затрагивая самого кабеля. К полу сетка крепится с помощью специального скотча или термоклея (силиконового пистолета).

Электрический контакт между соседними матами обеспечивается соединительными муфтами.

После укладки матов, проверки их электрических параметров и работоспособности, можно переходить непосредственно к укладке кафельной плитки.

При этом лишь незначительно, до 8 -10 мм увеличивают толщину клеевого слоя, что немного увеличит расход плиточного клея, но, в отличии от применения обогревательного кабеля, вы сэкономите на стяжке.

При использовании стержневых инфракрасных матов можно также сразу поверх них укладывать кафельную плитку.

Однако, есть нюанс – для корректного функционирования системы саморегуляции температуры, требуется обязательное наличие отражающей термоподложки, а толщина клеевого слоя не должна быть меньше 2 см.

Укладка плитки требует применения специального плиточного клея для теплого пола, способного выдерживать многократные температурные перепады.

В его состав вводятся дополнительные компоненты, способствующие повышению эластичности и прочности материала. Примером могут послужить составы «Sopro FF455» или «Сеresit СМ12».

Только после полной полимеризации клея, в зависимости от марки это может составить от 20 до 30 дней, и после еще одной проверки электрических параметров системы, можно проводить ее окончательное подключение к электропитанию, системе автоматического контроля, и запускать на проектную мощность.

Монтаж в видеоформате

Подробная инструкция в видео формате по устройству электрического теплого пола на основе тонких нагревательных матов. Рассмотрены нюансы монтажа – от подготовки места и установки терморегулятора, до укладки напольной плитки.

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

• неправильный расчет требуемой мощности,
• укладка кабелей или матов на закрытых участках пола,
• наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

Модель	Краткое описание	Удельная мощность Вт/пог.м	Ширина мата	Цена
«Национальный комфорт» НК-250	Одножильный обогревательный кабель, 10 м	25	–	1920
Arnold Rak PHS-CT	Двухжильный обогревательный кабель, 9 м	20	–	2100
«Теплолюкс» ECO 5-100	Двухжильный обогревательный кабель, 5 м	20	–	1600
DEVI DTIR-150 69 / 75	Сетчатый двужильный мат	75	0,5 м	3900 за пог. м.
Veria Quickmat-150	Сетчатый одножильный мат	75	0,5	2835 за кв.м

Опыт использования

И, для полноты картины, несколько отзывов о системе электрических теплых полов под плитку от тех, кто уже попробовал ее на практике:

“…Долго решал, какой бренд выбрать. В конце концов не решился на мат, а остановился на кабеле «Нацкомфорте». По моему личному мнению кабель все же надежнее «ковриков», тем более – индонезийской сборки, хотя в магазине продавцы настойчиво предлагали именно их. Два года эксплуатации – без проблем…”

Евгений, г. Сызрань

“…Уже не раз приходилось делать теплый пол с помощью матов «Devi» поверх старой плитки. Очень удобно – никакого демонтажа старого покрытия. Специально веду контроль за своими выполненными заказами – нареканий со стороны хозяев нет.

Единственный совет – не выключайте пол, уходя из дому – терморегулятор сработает сам и обеспечит нормальный расход энергии. А вот прогреть полностью остывший – в копеечку влетит…”

Сергей Николаевич, г. Пермь, мастер со стажем

“…Эффективно любой пол работать будет только в том случае, если позаботитесь о надежной теплоизоляции помещения. Никогда не доверяйте расчёт и установку непроверенным «специалистам», да и самому, если нет опыта, лучше не браться. Это дело недешевое, а вот запороть безграмотными действиями – ничего не стоит…”

Петр, г. Пенза, инженер

Итак, отзывы об электрических теплых полах, скорее, положительные. Однако, наверное, следует прислушаться к советам мастеров, и подходить к процессу самостоятельной установки с большой долей осторожности.

Но если пол рассчитан и смонтирован правильно, то он придаст особый уют помещению, при этом не требуя никаких усилий по регулярному обслуживанию системы.

Электрический теплый пол на деревянный пол: как это сделать?

Краткое содержание

Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине. Действительно, в деревянном доме можно жить, не утепляя его. Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  Инфракрасные маты теплого пола

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

  Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

• Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
• Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

  Монтаж теплого пола в деревянной системе

• Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
• Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
• При укладке нагревательных элементов следует особое внимание уделить их изоляции.
• Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
• Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.

Видео: Монтаж тёплого пола Electrolux

как сделать электрический вариант своими руками, какой лучше под плитку, конструкции с обогревом от водяной печки

Чтобы сделать баню более комфортной и удобной, можно использовать такое отличное дополнение, как теплый пол. Нагревательные элементы приведут к тому, что воздух в помещении будет просыхать сравнительно быстро, благодаря чему отделочные материалы и элементы конструкции будут служить намного дольше. Следует отметить, что монтаж теплого пола – довольно сложная процедура.

Для правильной установки подобной системы требуется знать особенности ее устройства. При этом монтаж подобного дополнения является дорогостоящим удовольствием, так что при выборе стоит учитывать финансовую сторону.

Особенности

Баня является весьма специфичным помещением, в котором сосредоточены высокие температуры и повышенная влажность. Сбор либо слив воды в этом помещении осуществляется по всей поверхности пола. Это добавляет предъявление определенных требований к напольному покрытию. Стоит отдавать предпочтение натуральному дереву, в некоторых случаях допускается использование кафеля. При этом дерево является хорошим теплоизолятором.

Если вы решили установить теплый пол в бане, то вы должны учитывать, что этот процесс предстает многоплановой задачей. У вас имеется несколько вариантов воплощения данной идеи в реальность.

Общий теплый пол является самым дорогим вариантом. В данной ситуации по всей площади пола исключая парильную камеру, необходимо уложить контур теплообменника по всем правилам безопасности. Обязательно использование утеплителя. Сверху на данный контур заливается стяжка, которая предусматривает наличие определенного уклона для осуществления слива воды. Затем на данную поверхность может быть уложена керамическая плитка.

Достоинством представленного метода является то, что отсутствует какая-либо дифференциация помещений в период строительства. Все процессы осуществляются единообразно.

Список недостатков весьма велик.

• Подобный пол требует больших финансовых затрат.
• Кафельные полы, имеющие уклон, особенно в мокром состоянии, будут травмоопасными.
• Происходит сильная инерция системы. Чтобы прогреть стяжку, потребуется больше времени, нежели для того, чтобы прогреть парилку.
• Если не использовать систему регулярно, зимой она может повредиться от холода.
• Требуется выделить обособленный уголок, чтобы в нем разместить систему нагрева и управление теплым покрытием.

Представленная информация говорит о том, что этот вариант оптимален для общественных и корпоративных бань, но не при частном домостроении.

Дифференцированный метод, где необходимо создать две системы, которые будут функционировать независимо друг от друга. Одна будет заниматься нагревом пола в предбаннике, а вторая в моечном отделении. Подобный пол позволяет решить задачи разного уровня сложности. Например, для предбанника оптимальным вариантом являются инфракрасные теплые полы, поскольку в этом помещении влажность намного ниже моечного отделения. Когда речь касается организации теплых полов в самой бане, то здесь имеются определенные сложности:

• керамзит и дерево имеют одинаковую теплопроводность, поэтому являются хорошим теплоизолятором;
• кафельные полы нуждаются в особом подходе для обустройства канализации в бане.

Плюсы и минусы

В качестве основных достоинств системы теплого пола стоит выделить:

• нагрев помещения до необходимой температуры осуществляется посредством воздействия излучений либо воды, что обеспечивает определенный комфорт при использовании, так как в области головы воздух будет не таким горячим, как у ног;
• из-за отсутствия конверсии, по помещению не циркулирует пыль;
• в помещении не возникнет грибок либо сырость;
• влажность будет соответствовать требованиям;
• легкий уход;

• отсутствует возможность получения ожога, так как это крайне безопасная система;
• теплообмен можно самостоятельно регулировать;
• возможность экономии пространства, так как оборудование располагается под поверхностью пола;
• может быть скомбинирован с иной системой отопления;
• статистические данные демонстрируют снижение затрат на энергию до 25%;
• экологические чистые материалы изготовления;
• срок эксплуатации продолжительный, зависит преимущественно от труб, которые были использованы при создании системы.

Теплый пол в бане в основном имеет только положительные отзывы. В качестве недостатков представленной конструкции важно выделить высокие трудовые и финансовые затраты.

Рекомендуется, чтобы монтаж теплого пола был осуществлен квалифицированными специалистами, поскольку без наличия требуемых знаний очень просто можно допустить ошибку, которая скажется в дальнейшем на работе системы.

Виды

Отопительные системы полов для бани стоит подразделить на два основных вида:

• Водяной вариант. Представленная конструкция включает в себя замкнутый контур, по трубам которого будет перемещаться тепловой носитель. Для осуществления подобной циркуляции используются специальные насосы. В качестве типового носителя выступает наиболее часто вода, однако, имеются случаи, когда вместо нее в трубах находится антифриз, раствор из него или этиленгликоль.
• Электрические модели, функционирующие от электроэнергии. Обычно в данном случае задействуют заводские электрические полы либо инфракрасные маты.

Каждый из представленных систем имеет свои определенные достоинства и недостатки. К примеру, водяной пол будет стоить дороже, нежели электрическая система, однако, затраты будут компенсированы уже через несколько лет. Электрические теплые полы стоят дешевле, но нуждаются в высоких энергозатратах.

Что касается самостоятельного создания данных полов, то в этом вопросе лидируют электрические конструкции, которые проще изготовить своими руками. В ситуации с водяным подогревом требуются грамотное проектирование и проведение точных предварительных расчетов. При этом водяная конструкция не позволяет найти поврежденный участок при протечке. Потребуется осуществить демонтаж всей стяжки, что особенно проблематично когда речь касается больших помещений.

Можно смонтировать теплый пол от печки или использовать для этих целей, например, воздушный электрокотел. Для печи и электрокотла необходимо позаботиться о качественной теплоизоляции с надежными материалами. Желательно, чтобы конструкция стояла на винтовых сваях, а пол был из бетона.

Как выбрать?

При выборе теплого пола вы должны обратить внимание на следующие критерии:

• Удельная мощность теплого пола должна превышать 110 ватт на один квадратный метр.
• Определенное преимущество имеют модели, дополненные стабилизатором, поскольку это защитит от скачков напряжения.
• Если решите устанавливать электрический пол в бане, то монтаж необходимо осуществлять на свободную площадь помещения.
• Выбор термостата зависит от ваших индивидуальных потребностей. Он может быть программируемым, ручным, иметь отдельный выключатель питания и многое другое.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Специалисты советуют помимо теплоизоляционного использовать также гидроизоляцию, которая предотвратит скачки напряжения.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы. Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Перед установкой важно тщательно проверить кабель, стыки и соединения.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга. Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см.

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Представленные полы характеризуются отличной герметичностью и безопасностью. Определенным плюсом является то, что его можно использовать с деревянными полами. Подобный пол нагревается максимум до 45 градусов, что не нарушает структуры напольного покрытия. На осуществление всех требуемых работ у вас уйдет максимум 5 дней.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

• Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
• Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Начинать делать конструкцию необходимо в грунте. Далее все залить и постелить необходимый материал.

Советы

Установка теплого пола в бане обеспечивает удобство и комфорт в данном помещении. Добиться максимального эффекта можно только в том случае, если вы правильно выберете и установите систему. Важно, чтобы все правила были соблюдены, особенно, что касается безопасности. Крайне сложно осуществить установку, если вы не имеете должных навыков и опыта в данной области. Это в особенности касается того случая, когда вы отдаете предпочтение водяному теплому полу, поскольку здесь требуется правильно подключить насос и иные изделия, которые обеспечивают правильную работу системы.

Когда вопрос касается установки электрических теплых полов, то здесь требуется определенная тщательность и обязательно нужна гидроизоляция. Для эффективного функционирования подобной системы и обеспечения безопасности, важно уделить особое внимание изучению инструкции конкретного производителя, поскольку каждая теплый пол характеризуется особенностями. При этом производители обычно дают определенные рекомендации по монтажу.

О том, как сделать теплый пол в бане, смотрите в следующем видео.

инфракрасный, пленочный, водяной, как класть

Теплый пол является популярным и эффективным решением при выборе способа отопления такого помещения, как ванная комната. Чаще всего пол в ванной покрывается керамической плиткой и надо знать, как это правильно сделать, чтобы система обогрева работала эффективно и не вышла из строя.

Технология укладки плитки на теплый пол

Для того чтобы правильно уложить плитку на теплый пол в ванной или любом другом помещении, необходимо качественно подготовить основание. Лучшим вариантом для такого типа обогрева считается наливной пол, так как он получается ровный, прочный и надежный. После выравнивания основания и его застывания, проводится укладка выбранного типа обогревательных элементов, они могут быть электрическими или водяными.

Уложенная система водяного или электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают выравнивающей смесью, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке керамической плитки.

Для того чтобы защитить систему теплого пола от повреждений и обеспечить ее эффективную работу, специалисты рекомендуют покрывать ее слоем выравнивающего состава порядка 30 мм.

Плитка укладывается, как и при монтаже ее на другие основания, начинать работу можно как от центра комнаты, так и с дальнего угла и постепенно двигаться к выходу. После нанесения клея при помощи зубчатого шпателя, он разравнивается, прикладывают плитку и хорошо ее прижимают к полу.

Швы можно затирать через сутки после укладки последней плитки, а ходить по такому покрытию можно будет через 2-3 дня. Если вы будете соблюдать технологию монтажа выбранного типа отопления и плитки, то справиться с этой работой сможете самостоятельно.

Особенности монтажа на электрический и водяной теплый пол

Укладывать в ванной комнате можно как электрический, так и водяной пол, после чего их покрывают керамической плиткой. Если говорить о подключении эклектического пола, то обычно проблем не возникает, тогда как организовать водяной теплый пол в квартире, получается не всегда.

Электрический пол

В этом случае, в качестве нагревательных элементов используется одно или двужильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевым, зато двужильный провод более надежный.

Обязательно учитывайте то, что покрытие теплого пола цементной стяжкой уменьшает высоту помещения, а монтаж сверху кафельной плитки, делает высоту комнаты еще меньше.

Чтобы забрать минимум высоты ванной комнаты, можно использовать готовые маты, которые укладываются на старую стяжку, но она должна быть ровной, после чего наносится клей и монтируется плитка. Этот способ больше подойдет для квартир с невысокими потолками, так как в них уменьшение высоты на несколько сантиметров является критическим фактором.

Инфракрасный пол

Одной из популярных современных разновидностей электрического теплого пола является инфракрасный обогрев. Такие элементы состоят из тонкой пленки, внутри нее запаяны пластины, при помощи которых и обеспечивается инфракрасный нагрев.

Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то остальные элементы продолжают работать. Толщина такого материала всего несколько миллиметров, поэтому его монтаж не отбирает высоту помещения.

При монтаже такого пола, обязательно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перегреваться, от чего нагревательные элементы могут преждевременно выйти из строя.

Общим недостатком установки эклектических обогревательных элементов в ванной является то, что это влажное помещение, поэтому если неправильно выполнить монтаж, то есть большая вероятность выхода из строя таких систем отопления.

Водяной теплый пол

При выборе водяного теплого пола, обогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.

Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Обязательно надо установить насос, а в случае поломки, надо будет демонтировать не только напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.

Перед укладкой теплого пола, основание надо не только выровнять, но и провести его тепло и гидроизоляцию. Необходимо найти удобное место для насоса и терморегулятора. Соединение труб должно проводиться качественно и надежно.

Основными преимуществами водяного теплого пола являются простота монтажа, надежность и экономия электроэнергии.

Материалы и инструменты

Для выполнения монтажа керамической плитки на систему теплого водяного пола в ванной, вам понадобятся такие инструменты и материалы:

• зубчатый и обычный шпатель;
• пластиковые крестики;
• строительный уровень;
• правило;
• измерительный инструмент;
• карандаш;
• резиновый молоток;
• плиткорез или болгарка с алмазным кругом.

Из материалов, необходимо приобрести саму плитку, при этом ее покупать надо на 10-15% больше, чем площадь ванной, клей, затирку и материал для стяжки пола.

Пошаговая инструкция укладки керамической плитки на водяной теплый пол

Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.

Пошаговое выполнение работ выглядит следующим образом:

• после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;

Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.

• если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
• после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
• если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
• затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.

Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.

Советы эксперта

Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.

Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.

Подведение итогов

Для того чтобы можно было сделать теплый водяной пол в ванной, необходимо наличие в доме автономного отопления. Если квартира подключена к централизованной отопительной системе, то лучше выбрать электрический теплый пол. Независимо от типа выбранной системы обогрева в ванной комнате, лучшим типом напольного покрытия будет керамическая плитка. Выбирать надо не ту, что имеет глянцевую поверхность, а матовую или структурированную, так как при попадании на нее воды, она не становится скользкой.

Полезное видео

Технология укладки теплого пола электрического, под плитку видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Электрический теплый пол своими руками: виды, выбор, стоимость

Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.

Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.

Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.

Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)

Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.

Устройство электрического теплого пола

Теперь подробнее рассмотрим из каких частей состоит  система.  Обязательными являются несколько частей:

• На подготовленную выровненную основу — черновой пол укладывается греющий электрический элемент (кабели, маты, пленочные нагреватели).
• Установленный на одной из стен помещения терморегулятор контролирует параметры системы и включает/отключает подогрев. К нему заводятся и подключаются все концы от электрических греющих элементов и от датчика температуры пола.
• Напольное покрытие в зависимости от типа нагревательного элемента может укладываться на стяжку, а может под него использоваться «сухое» твердое основание.

  Схематически схему электрического теплого пола можно представить так. Тут использован одножильный резистивный кабель

Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.

Порядок работ

Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:

1. На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
2. По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).

   Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

3. На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
4. На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
5. Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
6. Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.

Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.

Типы нагревателей

Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.

Инфракрасные теплые полы

В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.

Инфракрасные нагреватели для электрического подогрева пола

Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.

Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.

Соединение полос инфракрасных пленок — самая сложная часть установки

Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.

Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.

Инфракрасные пленки могут быть шириной 50см, 80см и 100см

Кабельные нагреватели (конвекционный тип обогрева)

Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено  значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:

Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени.  Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.

В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.

Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе

Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.

Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец,  к тому же они создают электромагнитные поля меньшего напряжения.

Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры

Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их  главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.

Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.

Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).

Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.

Расчет электрического пола

Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:

• Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
• Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м², а 180 Вт/м², в ванных вообще считают по 200 Вт/м². Но если та же гостиная, для которой по норме требуется 150 Вт/м² имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
• Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.

Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.

Терморегулятор для теплого пола экономит деньги во время эксплуатации

Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь.  И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.

Подключение электрического пола

Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.

При монтаже электрического пола первым делом устанавливаем термостат

Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.

Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату  пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.

Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.

Один из вариантов подключения проводов к термостату

Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.

Заземление

Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.

Как сделать заземление в частном доме

Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора).   И с сеткой механическая нагрузка будет распределяться равномернее.

Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.

Итоги

Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.

Установка электрических ковриков для теплого пола под плитку или каменный пол

Несвязанные кабельные системы и электрические маты

Кабельные системы со свободным креплением идеально подходят для небольших помещений сложной формы. Особенно в маленьких ванных комнатах можно обогревать прямо под раковина и душ / и то, и другое с максимальной отдачей тепла и устранением холодных пятен.

Электрические коврики для теплого пола делают установку быстрой и легкой. Провода имеют правильное разделение, что обеспечивает равномерное нагревание. при правильном выходе.Коврики самоклеящиеся, что упрощает установку. Качество матов важно, так как некоторые маты имеют очень хрупкую сетку или плохо упакованы и не укладываются. квартира при установке.

Нажмите здесь, чтобы посетить наш интернет-магазин

Изоляция

По возможности ВСЕГДА изолируйте систему теплого пола. Доступны специальные плиты высокой плотности, которые позволяют укладывать плитку прямо на них.Доступны плиты толщиной всего от 6 мм, что позволяет устанавливать их в помещениях с ограниченной высотой пола.

Основными преимуществами использования изоляции являются:

1. Снижение эксплуатационных расходов
2. Более быстрое время нагрева
3. Более простая установка

Rayotec продает изоляционные плиты премиум-класса различной толщины, идеально подходящие для любой укладки под плитку.

Термостат

В случае полов с подогревом у вас, как правило, есть один термостат на комнату.Все наши цифровые термостаты программируются, что обеспечивает гораздо более высокий уровень контроля и позволяет контролировать текущие расходы.

Термостат необходимо разместить в таком месте, где он может определять среднюю температуру в помещении. Следует избегать расположения возле окон, радиаторов отопления, каминов и т. Д. Термостаты не имеют степени защиты IP и поэтому не должны устанавливаться во влажных помещениях (ванных комнатах и ​​т. Д.). А Напольный зонд должен всегда устанавливаться для ограничения температуры пола.

Посетите наш интернет-магазин

Установка полов с подогревом под плитку

Установка полов с подогревом под плитку может быть сложной задачей

В этой статье мы объясним основные шаги по установке нашей теплоизоляционной пленки QuietWarmth Peel and Stick Radiant Heat для плитки и приклеиваемых полов.QuietWarmth не только отлично подходит для домашних пользователей, но и экономичен, предлагая тепло для вашей семьи.

Видео по установке:

Для начала вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочая площадка чистая, на ней нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка плиточного пола должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам понадобится

• Коврики QuietWarmth® Peel & Stick Radiant Heat
• Термостат: утвержденный термостат
• Выключатель GFCI (если не является частью термостата)
Распределительные коробки
• : Минимум две коробки, необходимые для каждой комнаты или зоны. Одна коробка (2 × 4 дюйма) требуется для термостата, одна коробка (4 × 4 дюйма) требуется для электрических соединений.
• Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, зубило по дереву, нож
• Продукты для укладки плитки (пластиковый шпатель 3/8 ”x 1/4” или больше, строительный раствор, подкладочная плита, плитка и т. Д.)
• 12/2 Romex

Электромонтаж

Шаг 1. Установка GFCI

Коврики излучающего тепла

QuietWarmth® Peel & Stick должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI). Это может быть сделано либо с помощью внутреннего GFCI в термостате (если он напрямую управляет матом), либо с помощью автоматического выключателя с защитой GFCI.Никогда не защищайте цепь дважды с помощью GFCI на термостате и в коробке автоматического выключателя. Соблюдайте все местные строительные и электрические нормы. Типичное требование к силе тока: 120 В переменного тока. Тихая температура: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.

Шаг 2. Установите дополнительные силовые модули

В зависимости от требований к силе тока мата (ковриков) может потребоваться один или несколько модулей вторичного питания. Силовой модуль представляет собой реле или неконтролирующий термостат и должен рассматриваться как таковой.Он позволяет расширить контролируемую область, которую может контролировать главный термостат, но он должен быть размещен в собственной выделенной цепи на 20 А и не нагружать регулятор термостата более 15 А. В Национальном электротехническом кодексе указано, что каждая параллельная цепь, используемая вместе с системой отопления, должна использоваться исключительно для этой системы. Не подключайте светильники, розетки и т. Д. К каким-либо ответвленным цепям, используемым с QuietWarmth Tile Heat.

Шаг 3. Установите электрические коробки

Установите распределительную коробку для управляющего устройства (термостата) в соответствии с инструкциями производителя.Эта коробка должна быть размещена на внутренней стене без каких-либо препятствий, чтобы устройство считывало точно. Установите распределительную коробку 4 × 4 дюйма для электрических соединений между матами и термостатом.

Шаг 4. Работа с нижней пластиной

Просверлите или проделайте отверстия в нижней пластине. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны быть прямо под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине.Вы также можете использовать технику насечки в качестве альтернативы.

Шаг 5. Установите кабельный ввод питания

Проложите силовые провода от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
*, если термостат поставляется с датчиком температуры пола

Датчик температуры пола поставляется с рекомендованным термостатом. Провод датчика может быть установлен без кабелепровода или в кабелепроводе отдельно от силовых проводов, если кабелепровод требуется по нормам.Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод, если он есть) через заглушку вниз по полости стены через отверстие в нижней пластине. Временно прикрепите датчик к плите или черновому полу на расстоянии примерно 6–12 дюймов от стены — окончательное расположение датчика после установки мата будет прикреплено лентой на краю или между двумя матами, чтобы датчик не находился прямо над нагревательный мат. Для достижения наилучших результатов прижмите датчик к краю мата.ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Неровная проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод от 6 до 8 дюймов.

Установка матов

Шаг 1. Осмотр и проверка нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были в рабочем состоянии.После извлечения нагревательных матов из транспортировочной коробки проверьте сопротивление омметром и запишите полученную информацию. Если значение сопротивления отличается более чем на ± 3% от записанных значений на каждом коврике, не устанавливайте коврик и обратитесь за помощью к своему поставщику.

Шаг 2. Подготовка устойчивого чернового пола

Очистите пол от мусора, гвоздей и т. Д., Чтобы пол был гладким, чистым и сухим.

Раскрой и настройка

Шаг 1

Отрежьте коврик необходимой длины. Важно отрезать только МЕЖДУ черными полосами.НЕ разрезайте их, так как это приведет к срабатыванию GFCI.

Шаг 2

Оберните конец зелеными изолирующими дисками. Отрежьте одну черную тепловую полоску с обоих концов панели, стараясь не разрезать черную полосу. Сложите один каптоновый изолирующий диск (зеленые точки входят в комплект) на два серебряных конца шины на панели на стороне, противоположной месту расположения термостата. Зеленый изолирующий диск необходимо загнуть поверх серебряной шины.Убедитесь, что зеленый каптоновый диск покрывает шину и область черных чернил точно так, как показано на рисунке.

Шаг 3

* Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к нежелательному срабатыванию GFCI и аннулированию гарантии.

Уплотнение нагревателя путем снятия вкладышей.

Отогните и загните верхний «клапан» на каждом конце нагревательной панели (ей).

Отогните нижнюю защитную пленку с внутренней стороны клапана и прикрепите нагревательный элемент, сильно надавив на него.

После того, как нагревательный элемент приклеится к нижней части клапана, осторожно отогните верхнюю съемную прокладку и надавите, чтобы закрыть края мембраны.

УБЕДИТЕСЬ, ЧТО ВЫДВИГАЕТЕ ЛЮБЫЕ ПУЗЫРЬКИ ВОЗДУХА, ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕЙ ЗАСЛОНКИ К НИЖНЕМУ.

Выполните остальные шаги по установке на следующих страницах.

Еще раз проверьте значение сопротивления на новый индивидуальный размер.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке.Нагревательные маты следует укладывать таким образом, чтобы соединительные провода проходили к стене комнаты, где находится термостат / распределительная коробка. Следующие шаги помогут при установке ковриков:

1. Не снимая защитную пленку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости от распределительной коробки и что на их пути нет препятствий или проникновений в пол. Перед следующим шагом убедитесь, что положение ВСЕХ матов удовлетворительное.
2.Когда все маты будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть примерно 12 дюймов (30 см) защитной бумаги, чтобы обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть мата к поверхности, а затем прикатайте другой конец до точки, где была удалена защитная бумага.
4. Начните снимать защитную пленку и вручную разгладьте коврик в нужное положение по мере его разворачивания, чтобы обеспечить надежное сцепление, избегая при этом удерживания пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания расположенных рядом матов встык. Не перекрывайте коврики.
6. Снимите быстросъемный вкладыш и установите мат на место, оставив зазор для стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Убедитесь, что клапаны закрыты с каждой стороны мата (ковриков). См. Стр. 10, шаг 3 для получения инструкций.

Шаг 4. Установите датчик термостата

После установки матов найдите датчик датчика термостата.Сенсорный зонд можно удерживать на месте с помощью небольшого количества ленты. Датчик должен выступать на расстоянии примерно 6–12 дюймов от стены, прилегающей к показанному мату. Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

Шаг 5. Подсоедините электрические выводы
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может потребоваться долотить место под точкой, где провода соединяются с матом, чтобы углубить соединение.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой установке на опорную доску или плиту сделайте канавку для углубления датчика до уровня мата. Закрепите датчик в канавке изолентой. Не повредите датчик. Убедитесь, что датчик установлен на одном уровне с ковриком, а не на нем. Датчик термостата Датчик расположен на расстоянии 6–12 дюймов от стены

Перед активацией необходимо выполнить визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр, чтобы найти какие-либо признаки повреждения мата или электрических проводов, которые могли возникнуть во время установки. При визуальной проверке ковриков обратите внимание на любые признаки повреждений, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть мата кажется поврежденной, замените мат целиком. При обнаружении повреждений позвоните на горячую линию по техническим вопросам 888-WARM-PAD или отправьте электронное письмо [электронная почта защищена] для получения совета и / или помощи по замене.

Проверка целостности / сопротивления

После установки необходимо провести вторую проверку сопротивления на выводах питания каждого мата с помощью цифрового омметра, чтобы обнаружить любые короткие или разомкнутые цепи, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если значения сопротивления не находятся в пределах ± 3% от значения, указанного на коврике, позвоните в 888-WARM-PAD.Если сопротивление равно нулю: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проткнуты или не повреждены иным образом. Коврики с поврежденными ненагревающими проводами необходимо заменить.

Испытание на нагрев

1. Установите устройство управления и подключите его к распределительной коробке. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подключите нагревательный мат (-а) к распределительной коробке и подключите соединительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите прерыватель и отрегулируйте термостат так, чтобы он требовал тепла. Обратитесь к инструкциям по установке, прилагаемым к элементам управления, для правильной настройки. После того, как все элементы управления установлены, не включайте систему, за исключением краткой проверки работы всех компонентов.
4. После того, как система проработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они теплые. Тепло — это мягкий жар, который будет лишь слегка нагреваться, пока пол не будет установлен. Он не нагревается на ощупь.Просто легкое теплое ощущение. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкции по эксплуатации термостата в надежном месте для использования в будущем.
5. После проверки нагрева выключите систему.

Монтаж последнего этажа

Теперь маты готовы к укладке плитки с использованием модифицированного латекса тонкого набора с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата.Во время затирки следите за тем, чтобы не порезать коврик или провода холодного ввода. Аварийный сигнал монитора непрерывного контура можно использовать для подачи сигнала тревоги, если провода холодного вывода были обрезаны во время установки. Поврежденные холодные провода могут привести к отключению GFCI и / или к поломке коврика. Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.Уложите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольном списке системы отопления и в форме регистрации гарантии, продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. По возможности сфотографируйте укладку мата перед укладкой напольного покрытия.

Укладка плитки, камня и мрамора

При установке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем руководящие принципы Tile Counil of North America (TCNA) или спецификации ANSI для минимальных стандартов установки. Мы рекомендуем модифицированный латексом или эпоксидной смолой раствор и затирку вместо многоцелевых материалов на водной основе.

Используйте полное покрытие тонкого набора без пустот. Точечное склеивание (точечный монтаж) и оставление больших пустот недопустимо и приведет к хрусту в местах установки нагревательных матов.Тонкий набор должен быть установлен в соответствии со стандартами TCNA / ANSI. Точечное приклеивание плитки, которое дает только частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, уложенной на полы с тонкозатвердевшим раствором.

Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 дюйма x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Если вам нужна дополнительная информация об установке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт по адресу www.tileusa.com.

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ МАТ Под полом или плитку 150 Вт + термостат Все размеры

**** НОВИНКА *** 2 мм тонкий электрический нагревательный мат 150 Вт / м2

Мат имеет ширину 0,5 м (например, мат 10 кв.м = 0,5 м x 20 м линейная длина)

Наша новая система состоит из кабельного мата толщиной 2 мм (150 Вт на кв.м), который можно раскатать и вырезать по форме, подходящей для любой комнаты. Внутри мата находится тонкий 2-миллиметровый нагревательный кабель, который предварительно сплетен в сетку из стекловолокна шириной 500 мм. Коврик следует положить прямо под нагреваемую поверхность, прижать и затем выложить плиткой. При желании можно добавить самовыравнивающуюся стяжку или покрыть ее тонким слоем плиточного клея, чтобы поверхность была ровной.

Вы также можете приобрести термостаты на выбор в комплект поставки — стандартный термостат или термостат с сенсорным ЖК-дисплеем, каждый из которых имеет датчик температуры, который устанавливается под полом, чтобы гарантировать, что ваша комната нагревается до нужной температуры.

Щелкните видео по установке нагревательного мата , чтобы посмотреть, как укладывать наши плиты XPS, тепловые маты и термостаты

Самый большой коврик — 12м2. При заказе 13м2 и выше вы получите 2 коврика нужного вам размера.

Для установки соедините маты параллельно термостату.

Пример — требуется 16 м2 = 2x 8 м2

В комплекте с ковриком:

1. Нагревательный мат на выходе толщиной 150 Вт / кв.м толщиной 2 мм

2. Труба водовод 2 метра

3. Инструкция по установке

В комплекте с термостатом:

1. Провод напольного датчика 2,5 метра

2. Инструкция по установке

Технические характеристики

• Коврики доступны в размерах 1/1.5/2 / 2,5 / 3 / 3,5 / 4/5/6/7/8/9/10/11/12 м²
• Ширина коврика: 0,5 м
• Мощность: 150 Вт / м2 (от -5% до + 10%)
• Расстояние между кабелями: 80 мм (150 Вт / м2)
• Диаметр кабеля: 2 мм
• Макс. Температура окружающей среды: 30 ° C
• Мин. Температура установки: 5 ° C
• Номинальное напряжение: 230 В
• Длина выводного провода: 2,5 м
• Двухжильный нагревательный кабель
• Изоляция проводов из усовершенствованного фторполимера
• Наружная изоляция Улучшенный фторполимер
• 50 лет гарантии

Основные характеристики

• Технология двухжильного нагревательного кабеля для одноточечного подключения
• Полный экран заземления для обеспечения электробезопасности и спокойствия
• Излучает нулевую ЭДС (электромагнитные поля)
• Присоединенный соединительный кабель 3M для подключения с одного конца
• Легко устанавливается на прочный черный пол, например, на бетон, плиточные подкладки и морскую фанеру.
• Клей со сверхвысокой липкостью на всей нижней стороне мата позволяет скручивать и фиксировать нанесение за один раз без скручивания углов и необходимости использования клеящих фиксирующих полос
• Утверждено в соответствии с EN60335-2-96 в соответствии с требованиями Правил электропроводки 17-го издания, сертификатом CE и соответствует требованиям RoHS
• 50-летняя гарантия производителя от производственных дефектов
• Тепловая мощность 150 Вт / м² для систем первичного отопления или обогрева полов
• Малая высота сборки
• Простая установка предварительно проложенного кабеля нагревателя
• Подходит для влажных помещений
• Одноточечное соединение
• Прочная конструкция

Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты

Используется для:

Нагревательный мат

150 Вт идеально подходит для ванных комнат, кухонь, гостиных, столовых и большинства других помещений.

Установка и установка

Все наши изделия может установить квалифицированный специалист по ремонту.

Пожалуйста, убедитесь, что любые работы, которые по закону должны выполняться квалифицированным / уполномоченным лицом, выполняются таким специалистом.

Используйте мультиметр для проверки нагревательного мата до / во время / после установки системы теплого пола.


 Нажмите  Видео об установке нагревательного мата , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты



Установка системы лучистого нагрева

Роб Робиллард

Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло согревает дом от пола.

Утро в Новой Англии может соблазнить самых сложных людей перевернуться, выключить будильник и снова заснуть. Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также означает реконструкцию с учетом старения на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента. Был февраль, и пол в кафельной ванной был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, поджаренный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Почему лучистое тепло?

По мере развития технологий развивается и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола фактически превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения. Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются в виде матов с подогревом или проволочных сеток. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома.Здесь показано типичное расположение мата для системы напольных покрытий Nuheat, в которой используются маты с подогревом.

Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

При покупке электрического теплого пола необходимо убедиться, что он как можно более «горячий» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический теплый пол можно использовать как в помещении, так и на улице.Его можно укладывать под многие типы полов, включая ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или из матов из электропроводящего пластика, которые устанавливаются на черный пол.

Система может быть установлена ​​на слой строительного раствора или гипсокартон с тонким слоем цемента, затвердевающего между ними, и плиткой для пола.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных футах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Как твердые, так и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой. Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими лучистыми источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов.Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и может быть легко запрограммирован.

Общие инструкции по установке

Ниже приведены основные рекомендации по заказу и установке электрических лучей. В каждом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов.Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готовых полов, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, потому что она хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для использования из натуральной древесины рекомендуется напольное покрытие из распиленной древесины, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать простой распиловки древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решите использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия.Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предлагает установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании. Часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему к следующему рабочему дню.

Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Тепловые маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором.Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода дойдут до места вашего термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками. Компании, предлагающие более качественное отопление пола, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Избегайте соблазна вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть особые правила для своих систем, которым необходимо следовать.Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов внимательно обратите внимание на провода питания нагревательного мата и сориентируйте их по месту нахождения термостата, убедившись, что у вас достаточно проводов для доступа к термостату.

Плитка с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов напольных покрытий, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола. С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте составу застыть в соответствии с инструкциями по продукту.Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дождитесь схватывания тонкого набора в соответствии с инструкциями к продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем установите твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые маты можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного мата на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма. Затем на мат и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкий раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою тонкого отверждения затвердеть перед укладкой плитки со вторым слоем тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубьями.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого отверждения затвердеет, уложите плитку со вторым слоем тонкого отверждения, который наносится с помощью квадратного зубчатого шпателя 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубьями рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкую массу между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны многократно выполнять проверку сопротивления.

Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкой пленки, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полосы фанеры 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.

Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола, как рекомендовано, в проходы, образованные шпалами, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Закройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до верха деревянных шпал и даже с ними. Нанесите самовыравнивающийся цемент с помощью гладкого шпателя. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время затвердеть, прежде чем переходить к следующему этапу.

После отверждения уложите паркет или паркет в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола с подогревом

1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — самый эффективный способ доставки тепла
3. Комфорт достигается при более низких температурах.
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое напольное отопление не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по всему дому.
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Напольное отопление экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.

---

Рекомендуемые статьи

Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Теплый пол

Подогрев полов — часто задаваемые вопросы Какова основная область применения теплой плитки?

Система подогрева полов Warm Tiles® — это сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом для удаления холода.

Каковы требования к напряжению, току и мощности?

Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке. Ток, потребляемый кабелем самого большого размера, составляет 10,7 ампер. Система может быть установлена ​​для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут.

Какая гарантия на товар?

На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия сроком на пятнадцать (15) лет. Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже.

Гарантия на теплые плитки Для каких полов можно использовать систему теплой плитки?

Теплая плитка предназначена для мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпича, камня и т. Д.).), полы из ламината и паркетной доски *, полы с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковровых покрытий, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «цементным материалом» (например, строительным раствором). * Для использования только под парящими деревянными полами. Не одобрен для установки с помощью гвоздей.

Сколько времени нужно теплой плитке, чтобы утеплить пол?

С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола.

Насколько высока высота моего пола благодаря системе Warm Tiles?

Полы с установленными системами обогрева, как правило, на 3/16 дюйма выше, чем полы без нагревательных кабелей.

Какую теплоту можно ожидать от пола?

Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложениями кабеля, глубиной от кабеля до поверхности плитки, общей тепловой массой пола, а также температурой комнаты и площади под полом.По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F.

Хватит ли тепла на всю комнату?

Теплая плитка не предназначена в качестве основного источника тепла для любого помещения.

Какова общая стоимость эксплуатации системы теплых плиток?

Общие эксплуатационные расходы на внутрипольное отопление можно определить, используя вашу почасовую ставку в киловатт-часах из вашего ежемесячного счета за коммунальные услуги и следуя этим простым шагам.

(1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®).
(2) Затем умножьте это число на квадратные футы обогреваемого пола.
(3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы.

Среднее значение по США в настоящее время составляет 10,0 центов за кВт-час.

Примечание. Тепло, генерируемое системой Warm Tiles, будет рассеиваться по всему дому и, таким образом, компенсирует ваши первичные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета.

Насчет ЭДС. Безопасны ли системы утепления пола?

До сих пор неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс).Многие бытовые приборы работают на этом уровне. При измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было обнаружено воздействие от 0 до 6 мГн.

Да. Электрические системы обогрева пола, термостаты и реле Warm Tiles выдержали строгую безопасность испытаны лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады.Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током.

Могу ли я добавить это в мою текущую цепь или для этого потребуется отдельная цепь?

Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в ​​электрической цепи, обеспечивающей питание кабеля. Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электрооборудованием.

Требуется ли установка этого продукта профессионалом?

Warm Tiles разработан для легкой установки опытным мастером своими руками.Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки.

Как определить размер кабеля, который мне понадобится для обогрева пола?

Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехническими приборами или труднодоступные места. Оставьте расстояние не менее 1 дюйма до туалетов или других приспособлений. Измерения должны быть максимально точными.После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера.

Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это.

Могу ли я проверить кабель перед установкой?

Да. Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить с помощью мегомметра. Не подавайте напряжение на кабели перед установкой.

Как проложен кабель?

Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор.

Можно ли разрезать кабель?

Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины.

Следует ли изолировать мое приложение снизу?

Утеплять пол под полом не обязательно; однако это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла.

Могу ли я проложить этот кабель в стене моей ванной комнаты?

Нет. Электрические нормы (NEC в США и CEC в Канаде) не разрешают прокладывать нагревательные кабели за стенами.

Требуется ли термостат для кабелей Warm Tiles?

Термостат рекомендуется для всех установок Warm Tiles.Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю. * В соответствии с национальными электротехническими нормами США — установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI).

Есть ли диапазон температур на термостате?

На термостате можно установить различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате.

Можно ли прокладывать кабели Warm Tiles в душевых?

Как правило, кабели Warm Tiles можно прокладывать в облицованных плиткой душевых, укладывая кабели в царапину, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями.

Что произойдет, если кабель будет поврежден?

Если кабель разрезан или поврежден, ток будет направлен на оплетку заземления, окружающую кабель, вызывая срабатывание защиты от замыкания на землю, что приводит к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт.

Откуда возникла идея утепления пола?

Считается, что первые греки разработали такую ​​систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя. Римляне были не одиноки в своем развитии, однако у древних корейцев была своя система подогрева полов. Поскольку зимой температура опускалась до 20 градусов ниже нуля, очевидно, что можно было много выиграть от разработки системы сохранения тепла. С V века они строят свои дома с полом «ондол» (что переводится как «теплый камень»).Подобно римской системе гипокауста, ондол полагается на теплую воду. Эта система используется в Корее по сей день!

Можно ли закапывать кабель в бетон?

Да, но кабель Warm Tiles не должен располагаться на расстоянии более 3/4 дюйма от поверхности пола.

Можно ли перекрывать кабель?

Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это может привести к перегреву кабеля и необходимости его замены.

FAQ Электрический подогрев пола

Могу ли я установить систему подогрева пола самостоятельно?

Приглашаем вас выполнить подготовительные работы самостоятельно, но все электрические соединения должны выполняться техником-электриком.

Сколько времени потребуется для обогрева пола?

Электрический подогрев пола реагирует быстро, но время, необходимое для того, чтобы вы почувствовали тепло, зависит от вашего напольного покрытия и изоляции. Тем не менее, нагрев пола может занять от нескольких минут до одного часа.

Какую площадь пола следует покрыть полом с подогревом?

Как правило, все помещение, в котором вы устанавливаете теплый пол, должно быть закрыто.Однако не следует устанавливать теплый пол под стационарными шкафами (теми, которые касаются земли), ваннами и другими подобными помещениями.

В руководстве по установке вы найдете подробную информацию о том, как произвести замеры в комнате.

Можно ли установить теплый пол под душевой кабиной?

Обязательно установите под душевой кабиной пол с подогревом, иначе в этой зоне будет холодно по сравнению с остальной частью вашей ванной комнаты.

Можно ли обрезать коврики с подогревом?

Нет, коврики с подогревом пола нельзя обрезать, и ни при каких обстоятельствах нельзя обрезать или укорачивать желтый кабель. Если коврик слишком велик для желаемой площади, вы можете снять кабель с коврика и провести лишнюю длину вдоль стены.

Обратите внимание, что кабель никогда не должен пересекаться или касаться самого себя.

Можно ли положить ковровое покрытие поверх электрического теплого пола?

Это зависит от изоляционного эффекта ковра или коврового покрытия.Для функциональности системы теплого пола важно, чтобы вы не «закрывали» нагревательный элемент и тем самым не препятствовали правильному отведению тепла. Поэтому ни в коем случае нельзя стелить коврик или ковровое покрытие со значением теплоизоляции выше 0,175 К / Вт.

Информацию о изоляционных качествах ковра или коврового покрытия можно получить у производителя продукта.

Можно ли укладывать тяжелые деревянные полы поверх системы электрического теплого пола?

Да, поверх системы можно укладывать деревянный пол любого типа, в том числе более тяжелый.

При укладке деревянных полов при температуре теплого пола важно, чтобы температура пола не превышала 27 ° C, так как такой уровень тепла приведет к высыханию древесины и растрескиванию.

Используя термостат с температурным пределом 35 ° C (измеряется по температуре пола), вы можете гарантировать, что температура пола не будет превышать 27 ° C.

Какой выход выбрать?

Для деревянных или ламинатных оснований, а также для деревянных, ламинатных или ковровых покрытий мы рекомендуем максимальную мощность 100 Вт / м2.

Для бетонной, обычной или каменной плитки, а также для полов из обычной или каменной плитки мы рекомендуем максимальную мощность 150 Вт / м2.

Нужна ли изоляция под ковриком для подогрева пола?

Это зависит от помещения, в котором будет установлен теплый пол. При установке теплого пола в неизолированном подвале рекомендуется прокладывать изоляционную панель под матом для подогрева пола.

За дополнительной информацией о подходящих изоляционных материалах обращайтесь к строительным торговцам или в магазин DIY.

Какой толщины должен быть слой раствора / наполнителя поверх нагревательного мата?

При укладке деревянного пола, ламината, ковра и т. Д. Поверх напольного обогревателя нагревательный мат должен быть покрыт слоем раствора / наполнителя толщиной не менее 5 мм. Это обеспечит равномерное распределение тепла и защитит верхний слой от перегрева.

Какой тип затирки или шпатлевки рекомендуется для покрытия?

Для покрытия нагревательного мата можно использовать бетон, тонкий бетон, самовыравнивающуюся шпатлевку и т. Д. Вы также можете использовать гибкий клей для плитки и покрывать и укладывать плитку всего за один прием.

Если вы выберете это решение, важно использовать пластиковый зубчатый шпатель для наполнения, чтобы предотвратить повреждение кабеля.

Могу ли я подключить более одного коврика к одному термостату?

К одному термостату можно подключить до двух нагревательных матов.Если вы устанавливаете два нагревательных мата на один и тот же термостат, датчик температуры пола термостата должен быть установлен между двумя матами.

Обратите внимание, что два коврика должны быть подключены параллельно, а не последовательно.

Когда мне следует использовать датчики пола или комнатные датчики?

Датчик температуры пола:

Мы рекомендуем всегда использовать датчик температуры пола для управления системой теплого пола. Для систем, установленных под плиточным полом, мы рекомендуем использовать датчик температуры пола, потому что правильная температура пола является ключом к созданию оптимального уровня комфорта.В системах, установленных под деревянным полом, всегда необходимо устанавливать датчик температуры пола, чтобы температура поверхности не превышала 27 ° C.

Комнатный датчик:

Комнатный датчик следует использовать только с системой подогрева пола, установленной под плиточным полом. Для плиточных полов, в которых система подогрева пола используется в качестве основного источника тепла, имеет смысл управлять подогревом пола на основе комбинации входного сигнала от датчика пола и датчика помещения.

Это обеспечит заданную температуру в помещении, не допуская превышения заданной температуры системой теплого пола.

A Руководство по мокрому и электрическому подогреву полов для деревянных и твердых полов

Полы с подогревом — это не новая идея, но она становится все более популярной. И теперь есть множество различных систем на выбор, будь то для одноразового проекта, такого как ванная или душевая, или для всего дома новой постройки.

Итак, что такое теплые полы и в чем их привлекательность?

Проще говоря, полы с подогревом используют пол в качестве радиатора, обогревая комнату снизу вверх медленно поднимающимся теплом, обеспечивая прекрасную равномерную температуру.

Преимущества теплых полов

• Без радиаторов — Это означает больше места и вариантов мебели.
• Равномерная жара — Никаких «горячих точек» или холодных зон, а повышение тепла делает менее душную среду.
• Более длительное тепло — Тепло отходит от термопласта медленно, поэтому участки остаются теплее дольше.
• Экономия затрат — Поскольку для обогрева помещения требуется более низкая температура, это может стоить меньше денег.
• Контроль влажности — Помогает сушить полы во влажных помещениях, контролируя влажность и плесень.
• Помощь при аллергии — Считается, что даже высокая температура снижает влажность, помогает предотвратить появление пылевых клещей и улучшает окружающую среду для аллергиков.
• Поверхность — теплые полы означают, что керамогранит и керамическая плитка не кажутся холодными.

Недостатки теплого пола

• Время реакции — Некоторые системы могут работать довольно медленно.Однако электрические системы, такие как серия Thermonet, могут достичь рабочей температуры всего за пять-десять минут. Сроки действительно зависят от типа системы и пола. Например, ультратонкий керамогранит нагревается намного быстрее, чем деревянный пол или толстая плитка из натурального камня.
• Совместимость — Не все типы электрического теплого пола могут использоваться с системами влажных помещений, но электрические маты для теплого пола Thermonet предназначены для этого.
• Стоимость и установка — Некоторые системы влажных полов лучше подходят для новых построек или пристроек, поскольку они могут быть дорогостоящими и сложными для установки в существующие здания.

Влажные теплые полы

Горячая вода проходит через решетку пластиковых водопроводных труб под полом, заключенных в теплопроводящую стяжку. Горячая вода нагревает напольную плитку, эффективно превращая ее в радиатор.

Поскольку вода, используемая для нагрева термопласта, более холодная, она требует меньших затрат на нагрев и может быть на 30% эффективнее обычного радиатора. Однако для перехода от холода к рабочей температуре может потребоваться до двух часов.

Установка теплого пола, подходящего для влажных помещений, — большая работа, поэтому она действительно лучше всего подходит для новых построек или расширений и всегда должна выполняться под руководством специалиста с системой, одобренной для использования во влажных помещениях.

Электрический теплый пол

Используя электричество для излучения тепла через сетку проводов, электрические теплые полы обычно укладывают поверх изоляционной плиты поверх существующего чернового пола. Хотя есть и такие, которые предназначены для использования в бетонных стяжках.

Электрические полы с подогревом намного дешевле купить и установить, чем системы влажных полов, а время прогрева может составлять всего пять-десять минут, если они уложены под ультратонкую керамогранитную плитку.

Мы предлагаем широкий ассортимент электрических ковриков для теплого пола Thermonet, термостатов, изоляционных плит и всего, что вам нужно для установки электрического теплого пола. Вы всегда должны проверять свою систему у электрика с квалификацией Part P. Если вам требуется помощь или совет, прежде чем покупать электрическую систему подогрева пола, посетите наш демонстрационный зал плитки и ванной комнаты Дорсет, где вам будет рад помочь один из наших квалифицированных сотрудников. ответить на ваши вопросы

Полы с подогревом можно использовать с различными напольными покрытиями

Натуральный камень, керамическая плитка и керамогранит

Как влажные, так и электрические полы с подогревом можно использовать с плиточными и каменными полами, сохраняя их в тепле и отсутствии влаги.Время прогрева будет зависеть от толщины пола — ультратонкая керамогранитная плитка является самой быстрой, а также помогает свести к минимуму увеличение высоты пола.

Виниловые полы

Полы с подогревом следует укладывать только с виниловым полом, специально предназначенным для работы с ним. Теплый пол, вероятно, потребуется покрыть тонким слоем стяжки или выравнивающего состава, чтобы создать подходящую поверхность.

Дерево и ковер

Опять же, полы с подогревом можно использовать как с натуральными, так и с деревянными полами, если пол был разработан специально для этого использования.Вы можете обнаружить, что расширительные зазоры необходимы для движения в полу. В качестве альтернативы рассмотрите возможность установки керамогранита под дерево, который часто будет излучать тепло более эффективно, чем дерево и ковер.

Для полов с подогревом с ковровым покрытием необходимо убедиться, что комбинированное тепловое сопротивление ковра и подложки ниже 2,5 тогс, чтобы тепло излучалось эффективно.

Всегда лучше обращаться к продавцу или производителю вашего пола, будь то плитка, дерево, винил или ковер, за советом при выборе системы теплого пола, чтобы убедиться, что она совместима.

Стоимость теплого пола

При правильной теплоизоляции и напольном покрытии, которое позволяет быстро и эффективно распределять тепло, теплый пол может сэкономить вам много денег. Трудно сказать, сколько будет стоить пол с подогревом, поскольку это очень сильно зависит от выбранной вами системы теплого пола, типа здания, напольного покрытия и того, насколько хорошо утеплен пол. Все эти факторы могут существенно повлиять на тепловой КПД и эксплуатационные расходы системы отопления.

Более подробную информацию об установке и текущих расходах на теплые полы можно найти на веб-сайте Thermonet.

Что нужно учитывать при выборе электрического теплого пола

Правильная изоляция — одна из самых важных вещей, о которой нужно подумать, чтобы обеспечить максимальную эффективность работы полов с подогревом. Если черновой пол или плита недостаточно изолированы, потребуется больше времени, чтобы нагреться, и потребуется больше энергии для поддержания температуры.

Системы теплого пола работают с термостатом, который часто соединен с таймером, поэтому вам нужно убедиться, что он находится в легкодоступном месте.Системы влажных полов с подогревом часто разделяются по уровням пола с коллекторами управления потоком в каждой области, поэтому, опять же, их расположение важно.
