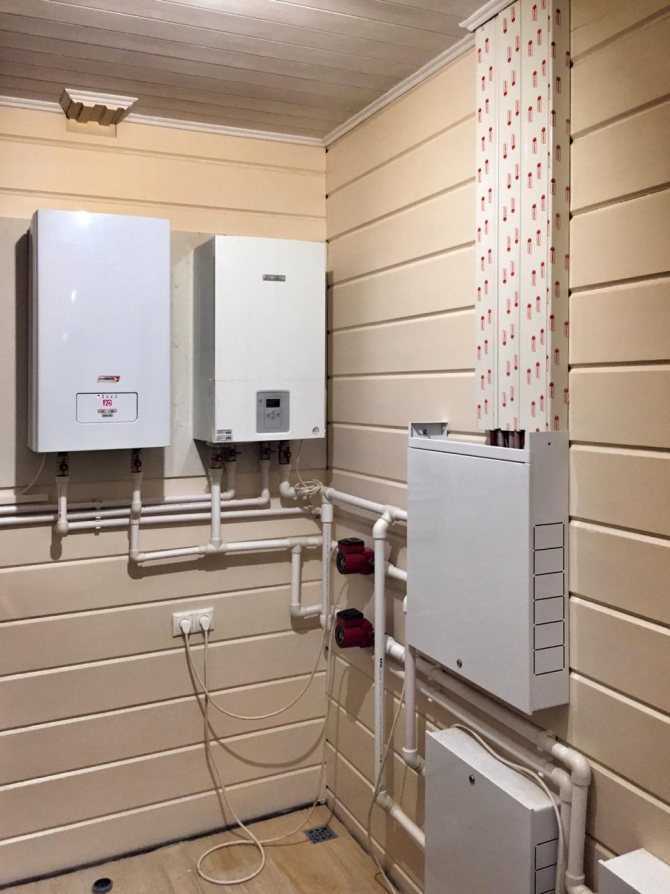

Котельная в деревянном доме: особенности обустройства

На самом деле котельная в деревянном доме мало чем отличается от ее обустройства в помещениях из кирпича, газобетона и других материалов. Повышенное внимание эта коммуникация привлекает лишь тем, что постройка из дерева якобы более уязвима к пожару, так как древесина сама по себе – горит, а тот же кирпич – нет. Однако и в деревянном доме, и в каменном – все равно, гореть есть чему. А потому к обустройству котельной необходимо подходить с надлежащим вниманием в любом доме.

Некоторые нюансы при обустройстве котельной в деревянном доме, все же, имеются. Они, и другие, не менее важные моменты, по максимуму описаны в рассматриваемом материале.

Общие требования к котельной в деревянном доме

Для начала обратимся к перечню общих требований к обустройству котельной, а уж затем выделим и обсудим наиболее значимые из них. Это вовсе не означает, что не затронутые моменты не имеют значения. Нет. Они просто очевидные, и в большинстве случаев нарушения по ним не допускаются.

К общим требованиям при обустройстве котельной в деревянном доме относятся следующие пункты:

Котельная обязательно должна располагаться в отдельно обустроенном помещении, и ни в коем случае не в жилом.
Размеры котельной должны соответствовать установленным СНиПами нормам.
В помещении с отопительным оборудованием должна быть правильно обустроенная и эффективно работающая вентиляция.
Котел подбирается в соответствии с требуемой тепловой мощностью.
К установленному котлу должен быть обеспечен нормальный беспрепятственный доступ не только для настройки и эксплуатации, но и для сервисного обслуживания и капитального ремонта без демонтажа.

Топливо в котельной деревянного дома хранить запрещено.
В деревянных домах должны выдерживаться особые нормы относительно обустройства дымоходной системы.
В деревянных домах непосредственно в котельной должны быть предусмотрены системы и средства автоматического пожаротушения.
При использовании атмосферных отопительных агрегатов необходимо обеспечить доступ свежего воздуха в помещение в достаточных объемах.
Деревянные стены котельной должны быть надлежащим образом экранированы.

Остановимся подробнее только на некоторых пунктах, которые имеют особое значение именно при обустройстве котельных в деревянных домах.

Помещение для котельной и его размеры

В первую очередь следует учесть, что помещение должно быть отдельным от жилых комнат. Решить эту задачу можно несколькими путями, обустроив котельную:

в специально предусмотренной для этого комнате;
в пристроенном к дому помещении;
в мобильном модуле, установленном возле дома;
на чердаке, если только это не мансарда.

Кроме того, к жилым помещениям не относится кухня, отделенная от других комнат перегородками и закрывающейся дверью. Если этот вариант предпочтительнее, то приобретается котел настенного (навесного) типа, а все остальное обустраивается так, чтобы результат не противоречил описанным требованиям.

Минимальная площадь отдельного помещения под котельную в деревянном доме должна быть 6 м². Таким требования соответствует комната с размерами, например, 3×2 м или 2,4×2,5 м. Соответственно, такой же минимальной площадью должна обладать и кухня, если отопительный котел планируется устанавливать в ней.

Выбор котла

В первую очередь, котел выбирается по типу используемого топлива. Оно должно быть наиболее доступным. Если загородный участок удален от газовой магистрали, то хорошей альтернативой будут твердотопливные котлы или дизельные. В крайнем случае можно рассматривать электрические модели. К таким источникам тепла предъявляются менее жесткие требования, однако, они очень дороги в эксплуатации.

Далее котел подбирается по мощности. Она указывается производителем в киловаттах. Рассчитывается мощность в зависимости от общей площади отапливаемых помещений, а также от того, как деревянный дом утеплен, из бруса какой толщины построен, и так далее. Если сруб строился с учетом на постоянное всесезонное проживание, и были учтены все основные особенности конкретной технологии, то на каждые 10 м² такого деревянного потребуется 1 кВт тепловой мощности.

Пример. Есть дом из профилированного бруса сечением 140 мм (нормально утеплены полы и межэтажные перекрытия) площадью 80 м². Для его обогрева потребуется котел (независимо от топлива) мощностью 8 кВт. Следует отметить, что на практике этого значения оказывается маловато или впритык. А если учесть, что далеко не всегда деревянные дома имеют стены достаточного сечения (в целях экономии), то полученная таким образом мощность и вовсе не оправдает себя.

Вентиляция

Выполняет две важных функции. Во-первых, любому котлу для того, чтобы в нем сгорало топливо, нужен кислород, имеющийся в атмосферном воздухе. Для каждой модели, в зависимости от типа и мощности существуют определенные нормы потребления воздуха. Его подачу и следует обеспечить путем обустройства вентиляции. Она может быть как естественной, так и принудительной.

Во-вторых, если в деревянном доме установлен газовый котел, надо учитывать возможность того, что автоматика в один момент даст сбой. Горение прекратится, а подача газа – нет. То же самое касается прогорания или нарушения герметичности дымохода на стыках. Топливный газ или угарный, без разницы, должен куда-то деваться, дабы не привести к пожару или удушению жильцов. Для этого и служит вентиляционная система.

Итог

Котельная в деревянном доме должна обустраиваться в соответствии с рядом норм, правил и требований. Найти их можно в соответствующей документации. Хотя гораздо проще и безопаснее будет обратиться за помощью к опытным специалистам. Они решат вопросы и с выбором оборудования, и с обустройством котельной, и с обеспечением пожарной безопасности, и так далее.

Ознакомьтесь с проектами из нашего каталога, лидерами продаж.

Срок строительства — от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Дома из бруса

Все дома из бруса

Каркасные дома

Все каркасные дома

Коттеджи

Все коттеджи

Дома в чашу

Все дома в чашу

Садовые дома

Все садовые дома

У вас уже есть проект? Отправьте нам на бесплатный расчет!

Отправить

как правильно сделать котельную в деревянном доме

Планировка дома из бруса с котельной
Как выбрать котел для котельной в деревянном доме
Оборудование котельной
Особенности монтажа котельной в доме из бруса
Устройство вентиляции

Устройство качественной, функциональной и безопасной системы отопления — одна из важнейших задач, которую необходимо решать при строительстве деревянного дома из бруса.

Среди всех вариантов организации отопительной системы строительство котельной считается одним из наиболее предпочтительных. Котельная, созданная в отдельном помещении, позволяет обеспечить в жилище комфортные условия проживания в любое время года и при любых температурах окружающей среды.

В этой статье мы подробно разберемся в вопросе, как правильно сделать котельную в деревянном доме, рассмотрим важные нюансы и особенности строительства.

Планировка дома из бруса с котельной

Первый вопрос, требующий решения при устройстве топочной — выбор оптимального помещения для размещения отопительного оборудования. По расположению можно выделить несколько наиболее распространенных вариантов котельных:

Отдельно стоящая. Размещение котельной в отдельном сооружении является лучшим вариантом с точки зрения удобства эксплуатации и безопасности. В этом случае оборудование не будет доставлять никакого дискомфорта пользователям жилого сооружения, не будет создавать лишних шумов. При этом в отдельном сооружении, по действующим правилам, можно размещать наиболее мощное отопительное оборудование — более 200 кВт.
Пристроенная. Котельная в пристроенном к дому помещении требует меньших финансовых затрат на сооружение, а также позволяет сэкономить на прокладке коммуникаций. При соблюдении действующих строительных норм в пристройке можно размещать отопительное оборудование мощностью 200 кВт и более.

Внутри помещения. Котельная может быть размещена даже внутри уже выстроенного сооружения. По действующим нормативам, ее можно разместить в цоколе или на первом этаже рядом с нежилыми помещениями, например, с санузлом, кладовой или в кухне. В кухне мощность котла должна составлять не более 30 кВт, в отдельных помещениях внутри дома можно устанавливать оборудование мощностью до 60 кВт.

Как выбрать котел для котельной в деревянном доме

Современный рынок отопительного оборудования предлагает покупателям широкий выбор котлов, которые различаются мощностью и используемым видом топлива.

Рассмотрим основные виды:

Газовые котлы. Самые экономичные и распространенные обогревательные устройства, требующие подключения здания к газовой магистрали. Котлы отличаются экологичностью, удобством и безопасностью. При отсутствии подключения здания к газовой магистрали можно использовать котлы, работающие на сжиженном топливе. Они не уступают обычным в функциональности, однако их эксплуатация требует больших затрат.

Твердотопливные. Так называют отопительные установки, которые используют разные виды твердого топлива, включая дрова, уголь, брикеты и древесные пеллеты. Такие котлы отличаются невысокой стоимостью, однако их эксплуатация связана с многочисленными сложностями. В их числе: необходимость в отдельном помещении для хранения топлива, ручная закладка топлива, невозможность отрегулировать температуру в доме с точностью до нескольких градусов. Кроме того, твердотопливный котел может быть размещен только в отдельно стоящем сооружении.
Жидкотопливные. Такие котлы работают на дизельном топливе. Их можно располагать только вне жилого сооружения для предотвращения возгораний. Имеют множество недостатков. В их числе: дороговизна топлива, образование едкого дыма при его сгорании, необходимость частой очистки и т.д.

Электрические. Электрокотлы являются безопасными, поэтому их можно располагать внутри помещения. Отличаются экологичностью, не требуют чистки, однако потребляют много дорогой электроэнергии.

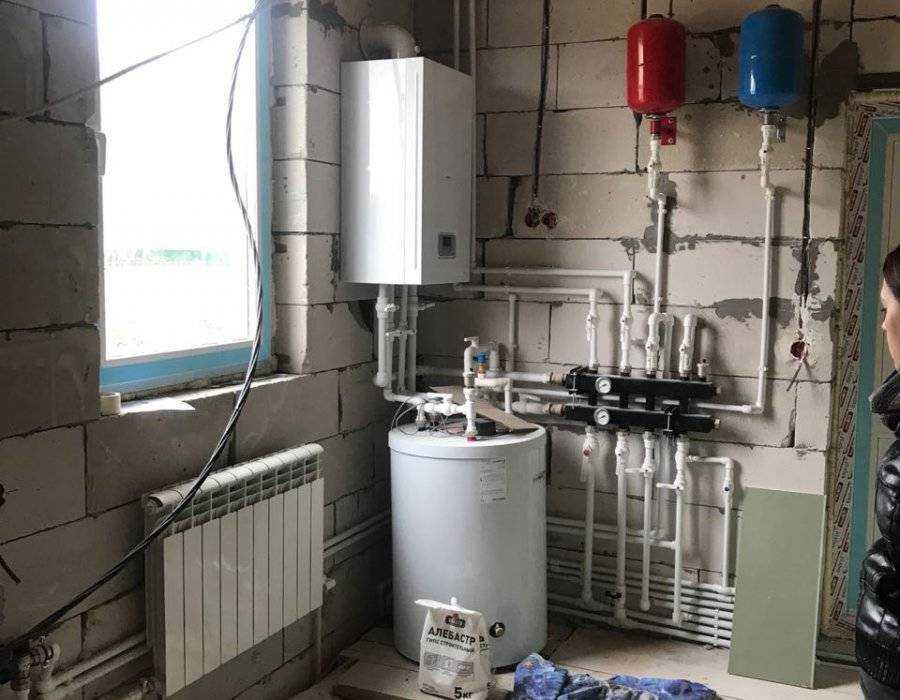

Оборудование котельной

Котельная, помимо котла, включает и другое оборудование, необходимое для обеспечения сооружения тепловой энергией:

Водонагреватель. Бойлер требуется для нагрева воды.
Коллектор. Используется для распределения и циркуляции воды в системе теплоснабжения.
Расширительный бак. Обеспечивает компенсацию повышения давления при нагреве теплоносителя.
Дымоход. Необходим для отвода продуктов горения.

Дополнительное оборудование и расходные материалы для котельной: трубопровод, запорная арматура, манометр, предохранительные клапаны и т.д.

Особенности монтажа котельной в доме из бруса

Чтобы сделать котельную в деревянном доме, необходимо провести предварительные расчеты, в ходе которых определяются характеристики отопительного оборудования, выбирается его оптимальное расположение, после чего можно переходить к монтажу.

Установка оборудования осуществляется в соответствии с особенностями выбранного котла.

Чаще всего для отопления используют газовые котлы, работающие от центральной магистрали или размещенного на участке газгольдера.

Монтаж газового котла

Котельные, работающие от магистрального газопровода, должны соответствовать требованиям, описанным в СП 62.13330.2011 и МДС 41-2.2000. В этих нормативных актах прописаны характеристики помещения, в котором можно размещать газовую котельную:

площадь — не менее 15 м2;
высота потолка — не ниже 2,2 м;
наличие вытяжки, дымохода и окна;
площадь окна — не менее 3 см2 на 1 м3 от объема помещения;
окно должно быть снабжено форточкой;
в нижней части двери должно быть предусмотрено отверстие для притока воздуха;
стены котельной должны быть изготовлены из негорючих материалов;
расстояние от котла до стен — не менее 10 см.

После установки отопительного оборудования и прокладки трубопровода необходимо обратиться в местное газовое ведомство, чтобы специалисты проверили систему и дали разрешение на ее подключение.

Установка котла для СУГ

Современные газовые котлы могут работать как от магистрального газопровода, так и от сжиженного газа, подающегося из газгольдера. Однако в этом случае они требуют дополнительной профессиональной настройки, регулировки газового клапана и замены форсунки.

Требования к монтажу те же, что и для обычной газовой котельной, однако необходимо также предусмотреть размещение газгольдера на участке.

Требования к монтажу газгольдера:

арматура должна располагаться выше уровня земли;
газгольдер должен размещаться под землей, на глубине более 60 см от верхней точки резервуара до уровня почвы;
газгольдер устанавливается на опорные подпорки;
горловина газгольдера должна быть оснащена усиливающим воротником;
резервуар должен иметь электрохимическую защиту от коррозии.

Устройство вентиляции

Вне зависимости от того, решено пристроить котельную к деревянному дому или разместить газовое оборудование внутри строения, помещение должно иметь функциональные системы приточно-вытяжной вентиляции и дымоотведения.

Требования:

диаметр вентканала рассчитывается с учетом мощности котла — 8 см2 на каждый 1 кВт мощности оборудования;
высота дымохода определяется индивидуально, в зависимости от удаленности от козырька крыши;
оголовок трубы не должен закрываться декоративными элементами;
для увеличения тяги рекомендуется использовать дефлектор;
горизонтальные участки дымохода не должны иметь суммарную длину более 3 м;
на всю систему дымоотведения используется не более 2 поворотных муфт.

Соблюдение всех действующих строительных норм и противопожарных правил гарантирует долгий срок службы и безопасность оборудования.

Компания Render House занимается строительством домов с котельной по типовым и индивидуальным проектам. За более подробной информацией обращайтесь по телефону, указанному в шапке сайта.

Котельная и дымоход — Национальные здания

Последнее обновление вторник, 04 апреля 2023 | National Buildings

Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная в большом здании обычно содержит не менее двух котлов, так что один может работать, даже если другой чистится или ремонтируется. Все котлы подключены к единому дымоходу. Котельная может быть размещена в любом месте здания; общие места — это подвал, механическое помещение на уровне земли, технический пол или крыша. Он должен располагаться на внешней стене, так как для него требуется впускная решетка для воздуха для горения и дверь или

съемная панель для снятия и замены котлов. Из-за шума и тепла, которые она излучает, котельная должна быть размещена ниже или рядом с такими зонами, как погрузочные доки и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Полезно расположить котельную рядом с установкой охлажденной воды; два объекта часто объединяются в одной комнате. Трубы подачи и обратки горячей воды проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, что необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или жидком топливе. Электрические котлы, которые обычно экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках для горения и дымоходе. Как правило, двухнедельный запас топлива для жидкотопливного котла хранится в резервуарах в здании или рядом с ним. Заправочные патрубки должны быть доступны для транспортных средств, подающих масло. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, спроектированном таким образом, чтобы оно могло вместить все содержимое резервуара и не допустить утечки содержимого в здание в случае протечки резервуара. Предпочтительно расположение подвала на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на стр. 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимума 12 футов (3,66 м) для здания среднего размера до максимума 16 футов (4,88 м) для большого здания.

Размер дымохода, связанного с котлами, работающими на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественной, принудительной или искусственной) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута х 2 фута (610 кв. мм) для дымохода в очень маленьком здании и 6 футов х 6 футов (1,83 кв. м) в очень большом здании, интерполируя между этими крайними значениями. для зданий других размеров. Имейте в виду, что дымоход проходит через каждый этаж здания над котельной.

: ТИПОВАЯ СХЕМА КОТЕЛЬНОЙ

Продолжить чтение здесь: Градирни

Была ли эта статья полезной?

ПОМОГИТЕ! Строю дом и хочу уличный котел, но не знаю какой взять!

30 декабря 2017 г.

Я нахожусь в Северной Альберте, где часто бывает очень холодно. Обычно октябрь — май ниже 0 по Цельсию. У нас часто бывает неделя с -25 C. На самом деле это не -39 C. У нас были дневные максимумы -25 и ночные минимумы -35 в течение недели подряд.

1) Мне выбрать стандартную модель или модель с газификацией? Я знаю, что для правильного использования им нужно использовать сухую древесину, но я беспокоюсь о том, что я не могу набить дрова в 7 утра и пойти на работу до 5 вечера, и они все еще обогревают дом и магазин. Я думал, что могу купить модель большего размера, чем мне нужно, чтобы получить большую топку, чем дилер сказал мне не делать этого, потому что для того, чтобы процесс газификации работал, печь должна гореть горячей, и я бы в конечном итоге потратил впустую много тепла / дров из дымохода, потому что дому не понадобится все это тепло. Итак, если я куплю модель правильного размера, могу ли я рассчитывать на заполнение печи каждые 12 часов, или ее нужно наполнять чаще?

Еще одна проблема, связанная с моделями газификации, заключается в том, что мне придется колоть дрова. Опять же, красота традиционных печей для меня заключается в том, что они разрезают бревна диаметром 8 дюймов и длиной 36 дюймов и засовывают их в печь, не раскалывая. Можно ли еще сделать это с газовой плитой? Честно говоря, я не хочу колоть дрова с помощью ODB. Если мне придется, если я получу газификационную печь, я пойду традиционным путем.

Вы можете подумать, что мне нужно просто пригласить ODB, чтобы сделать пол, теплообменники и т. д. Проблема в том, что ближайший установщик находится в 3 часах езды. Я не могу себе представить счет, который он дал бы мне за пару часов работы здесь и там, потому что он может сделать только то, что строится дом.

Мышление набивать большую топку полусухой замороженной древесиной, потому что в данный момент это проще, заставит вас рубить больше дров, чем необходимо, каждый год, а мы становимся старше! Достаточно ли завершены планы вашего дома для расчета теплопотерь? Это число должно определять требуемую мощность и выбор вашего дровяного котла, чтобы он был эффективным, а не размером с собственную топку.
Очевидно, что газовый котел с накопителем был бы лучшим выбором для того, чтобы вернуться домой в теплый дом и рубить меньше дров. Если вы решили пойти по пути, то следующим выбором будет модель газификации, привязанная к накопителю.
Предлагаемый вами теплый пол не имеет значения, что является источником тепла: дровами, пропаном или маслом.
Просто поймите, что у вас есть варианты.

бушмонки и uncndl1
30 декабря 2017 г.

Я уточню расчет тепловых потерь у своего строителя. Я знаю, что мои планы нужно отправить инженеру из правительства, чтобы убедиться, что они достаточно эффективны. Думаю, именно тогда я получу тот номер, который вы просите.
Я не понимаю, почему вы сказали, что «думая наполнить большой котел наполовину высушенной замороженной древесиной, вы будете рубить больше дров…» Это не мой план. План состоит в том, чтобы использовать правильно выдержанную древесину и иметь возможность набивать ODB достаточно, чтобы мне нужно было заполнять его только каждые 12 часов. Модели с газификацией работают с 12-часовой заправкой? Это главный вопрос для меня.
Когда я позвонил дилеру по поводу ODB, я не мог поверить, как он продолжает обходить этот вопрос стороной. Он хотел поговорить обо всем, кроме этого вопроса. Это действительно заставило меня задаться вопросом, был ли ответ отрицательным, и он просто не сказал бы этого, поэтому он потерял продажу. Вот почему я пришел сюда.
Привет, Bushmonkey
Я живу на Юконе, и у меня зимы немного холоднее, чем у вас.
Здесь можно купить четырехкамерные стеклопакеты, очень рекомендую -40 с чем-то здесь прямо сейчас и ни капли инея на них. Я купил их без возврата, и они были дешевле, чем тройные стеклопакеты конкурентов.
У меня есть Econoburn 200 в здании котельной. Он находится в 125 футах от нашего дома и содержит котел, два резервуара для хранения по 500 галлонов для обогрева, мою резервную масляную котельную на несколько дней дров и теплую мастерскую, где я возился всю зиму.
Обычный отопительный день при -20°C — это запуск топки около 17:00, перезагрузка каждые 2 часа, пока котел не выключится около 23:00.
Повторить на следующий день. при -30С пожар начинается около 15:00, а при -40С около полудня.
Econoburn построен как танк, однажды зимой мне пришлось запустить его без контроллера, это было возможно с хранилищем и использованием аквастата в качестве отключения по верхнему пределу. У людей в Econoburn отличная политика отношений с клиентами, и они придерживаются Семь лет в моей системе сейчас. Я сделал всю работу по установке сам, кроме проводки. У нас есть чугунные радиаторы в доме … круто, это как иметь дровяную печь в каждой комнате.
Мы находимся в маленьком сельском городке с добровольной пожарной частью, наличие котла и резервного питания в отдельном здании — это решение многих проблем здесь. У моей жены и дочери астма, не беспокойтесь об отравлении угарным газом, нет пламени источник в нашем доме, никакого беспорядка. И я могу сделать всю работу по нашей системе отопления на законных основаниях. Здесь вы должны иметь сертификат Red Seal, чтобы работать с домашними системами отопления, так как семья умирает от отравления угарным газом.
Находясь в сельской местности Юкона, я бы ничего не изменил, кроме того, что побольше бы посмотрел на Гарна.
У меня есть 4-х зонный коллектор для подогрева пола, если вас это интересует. Не стесняйтесь обращаться ко мне в личку с любыми вопросами.
Томас
Я не понимаю, почему вы сказали, что «мысли наполнить большой котел полувысушенной замороженной древесиной заставят вас рубить больше дров. ..» Это не мой план. План состоит в том, чтобы использовать правильно выдержанную древесину и иметь возможность набивать ODB достаточно, чтобы мне нужно было заполнять его только каждые 12 часов. Модели с газификацией работают с 12-часовой заправкой? Это главный вопрос для меня.
Я думаю, это было сказано, потому что, если вы обрежете его до 3 футов в длину (или даже короче) и не разделите его, он не будет должным образом приправлен. Так будет мокрым и замороженным внутри. Правильная приправа требует расщепления. Если вы не расколете дрова, это может избавить вас от работы по расщеплению, но это может стоить вам вдвое или больше дров. Что через несколько лет становится бременем.
Кроме того, говорить о времени горения с котлами — неправильный подход к рассмотрению котлов, так как любое длительное или продолжительное время горения чаще всего происходит за счет продолжительных или продолжительных периодов тления. То есть расход топлива.
У Салекера есть хороший совет, и он живет так, как вы, похоже, будете жить. Я бы не стал устанавливать OWB. Я бы спланировал и построил флигель так, чтобы в нем или в одном его конце находился внутренний котел для газификации, а также достаточно места для хранения (не менее 1000 галлонов) и дрова на всю зиму.
У меня есть друг, который использует «не очень сухую древесину» в своем OWB. Куча дров, через которую он проходит, размером почти с его дом. Мне хватило бы его на 10 лет, если бы он был сухим и использовался в моей ВНУТРЕННЕЙ дровяной печи.
Просто говоря о том, использовать или не использовать накопитель для котла в целом. Мой отец и я сжигаем из одной кучи дров, и в первый год работы с моим OWB я сжег тонну дров, потому что он все время стоял на холостом ходу. Моя тепловая нагрузка была меньше, чем мощность моего котла, что, в свою очередь, не заставляло котел «работать» очень сильно, что, в свою очередь, приводило к большому холостому ходу или пайке дров.
