Самодельные щупы для мультиметра

Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.

Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.

Понадобится

• Паяльник, олово и флюс.

• Ножницы.

• Нож канцелярский.

• Термоусадочные трубки (разных калибров).

• Секундный клей и сода.

• Два тонких фломастера.

• Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.

• Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.

• Зажигалка.

• Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).

• Изолента.

• Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.


Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.


Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.



Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.


Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.



Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Смотрите видео проверки

Металлоискатель из мультиметра

   В статье приводится схема приставки к мультиметру типа DT-832 ( или аналогичному ), позволяющей превратить его в простой металлоискатель. Конструкция способна обнаружить пятирублёвую монету на глубине более 10 см, а ведро или крышку люка на глубине более полутора метров.

Приставка представляет собой высокочастотный генератор с объёмным контуром. Принципиальная схема приставки показана на Рис.1. Её задача в преобразовании степени воздействия на контур L1-C2 металлического предмета в постоянное напряжение на конденсаторе С3. Это напряжение измеряется мультиметром, и по его показаниям определяется наличие металлического предмета.

  Основа приставки ВЧ генератор на транзисторе VT1. Величина ПОС, приводящей к запуску генератора, зависит от сопротивления резистора R1 ( этот резистор подстроечный ). При помощи регулировки этого резистора генератор устанавливается в такой режим, когда он очень сильно зависит от параметров контура, а именно , добротности. Которая, в свою очередь сильно зависит от параметров окружающей контур среды. А это приводит к изменению глубины возбуждения генератора от изменения параметров окружающей контур среды, что, в свою очередь, приводит к изменению тока, потребляемого генератором. Что по закону Ома, приводит к изменению напряжения на генераторе, которое измеряется мультиметром.

К сожалению такой способ не позволяет различать цветные и чёрные металлы.
  Питается приставка от того же источника, что и мультиметр ( для её подключения нужно подключить к колодке батареи питание приставки напрямую или через встроенный разъём, согласно Рис.1 ). Измеряемое напряжение подаётся с точки соединения резисторов R1 и R2 на вход для измерения постоянного напряжения.
  Контурная катушка имеет диаметр около 120 мм. Каркасом катушки служит круглый бокс для десяти компакт-дисков ( или что-то подобное ).Обмотка состоит из 250 витков провода диаметром 0,23 мм ( или около того ), с отводом от 150-го витка ( считая от коллектора VT1 ).

Обмотку нужно уложить виток к витку, а затем, закрепить при помощи скотч-ленты. Катушка закреплена посредине на круглом корпусе, роль которого выполняет круглый пластмассовый пенал для карандашей. В этом пенале расположены все детали генератора. С мультиметром приставка связана трёхпроводным экранированным кабелем.
  Для обеспечения стабильности работы подстроечный резистор R1 желательно должен быть многооборотным.
  Конденсаторы должны быть как можно более стабильными, использовать электролитические конденсаторы С3 и С4 не рекомендуется, из-за их нестабильности.
  Транзистор желательно выбрать с коэффициентом передачи тока не ниже 100. Он может быть любой кремниевый общего применения, но удовлетворяющий этому требованию.
  Налаживание состоит в следующем. Установите R1 в положение максимального сопротивления. Затем уменьшайте медленно сопротивление этого резистора и следите за показаниями прибора ( имеются в виду абсолютные показания, а не по модулю, поскольку мультиметр будет показывать как отрицательные, так и положительные значения напряжения ) Напряжение должно постепенно увеличиваться, а затем начать падать. С этого момента будьте внимательны! Продолжая медленно уменьшать сопротивление R1 найдите момент когда показания прибора вновь начнут расти. Затем при дальнейшем уменьшении R1 они опять начнут падать. Теперь вернитесь назад и установите R1 примерно в среднее положение между вторым ростом и падением значения. Это и будет точка максимальной чувствительности прибора. На рисунке Рис.2 дан примерный график изменения напряжения в зависимости от сопротивления R1.

  В процессе эксплуатации эту калибровку нужно периодически повторять, так как она будет сбиваться от понижения напряжения источника питания от его разряда.
  Получить значительно большую чувствительность и стабильность можно, если питать приставку от отдельного стабилизированного источника тока напряжением 6 – 7V ( от отдельной аналогичной батареи, но через стабилизатор ). Использовать для питания приставки сетевой источник нежелательно, так как через него протекают различные сетевые помехи и наводки, которые, в общем, снижают чувствительность.
  Если поэкспериментировать с числом витков катушки, положением отвода и ёмкостями конденсаторов С1 и С2, можно достигнуть значительно большей чувствительности. Параметры этих настроек сильно зависит от параметров используемого транзистора. Например, можно настроить прибор так, что пятирублёвую монету он будет чувствовать с 15-17 сантиметров.

  Налаживая прибор держитесь подальше от различных металлических предметов, типа батарей, водопроводных труб, выключите приборы, могущие создать помехи ( компьютер, например ).

источник: ” РАДИОКОНСТРУКТОР “, 05 – 2006, стр. 24-25

Похожее

Мультиметр | Как пользоваться, функционал, описание

Что такое мультиметр

Мультиметр – это электротехнический прибор, который может измерять различные параметры электрического тока и радиоэлементов. Это в основном напряжение, сопротивление, сила тока, емкость конденсаторов, а также имеет в своем составе некоторые функции, типа прозвонки целостности проводников, диодов и транзисторов. Некоторые модели мультиметров могут даже измерять температуру радиоэлементов с помощью термопары.

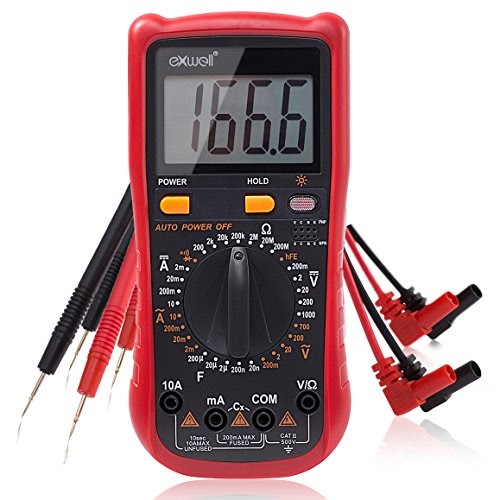

Цифровой мультиметр

Цифровые мультиметры почти вытеснили аналоговые мультиметры в силу своей дешевизны, удобства, а также многозадачности. Поэтому, в этой статье мы будем говорить именно о

цифровых мультиметрах и их функциях.

Цифровой мультиметр состоит из дисплея, переключателя выбора функций (я его просто называю крутилкой), гнёзд, куда вставляются щупы, ну и сами щупы.



У дешевых мультиметров при измерении какой-либо величины надо выбирать измеряемый диапазон, поэтому, часто можно увидеть такие числа, как 2, 20, 200 и так далее, которые указывают на максимальный диапазон измерений.

Инструкция на мультиметр

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.



1)

Сопротивление Ω.  Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2) Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

4) Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать в этой статье.

5) Емкость конденсаторов  F. Все очевидно. Можно измерять емкость.

6) Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7) Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу  тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 ) Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на PN-переходе. Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Как проверить напряжение мультиметром

Измерение постоянного напряжения

Как вы знаете, напряжение бывает двух типов: переменное и постоянное. Любой мультиметр имеем в своем распоряжении функции измерения постоянного и переменного напряжения. Чтобы измерить напряжение, мы должны коснуться щупами выводы источника питания. Как вы видите, минус источника питания желательно соединять с минусом мультиметра (COM-черный щуп), а плюс – с красным щупом мультиметра.

измерение постоянного напряжения с помощью мультиметра

Для того, чтобы измерить постоянное напряжение, мы должны выставить переключатель на значок “=V” или ему подобный. Давайте замеряем напряжение на батарейке, так как батарейка выдает постоянное напряжение.

Для этого переключатель на мультиметре выставляем на измерение постоянного напряжения. Для более точного измерения я поставил диапазон до 20 Вольт. Дотрагиваемся щупами до батарейки и смотрим значение на дисплее. 1,28 Вольт, что для никель-марганцевого аккумулятора считается нормальным значением.

Для того, чтобы измерить напряжение на любом химическом источнике тока, просто выставляем нужный нам диапазон, далее смотрим, чтобы щупы стояли на своих местах (черный на COM, красный на V) и потом касаемся выводов батарейки, аккумулятора или любого другого источника тока.

Вот здесь, к примеру, я меряю напряжение на автомобильном аккумуляторе.

Можно также замерить напряжение с лабораторного блока питания, который выдает постоянный ток. Давайте продемонстрируем, как все это выглядит. Выставляю на блоке питания напряжение 10 Вольт и замеряю это напряжение мультиметром.

измерение постоянного напряжения от блока питания



Но что будет, если мы перепутаем полярность? То есть красный щуп мультиметра соединим с минусом, а черный щуп с плюсом? Цифровой мультиметр в этом случае просто покажет знак “минус”.

В современных мультиметрах этот значок уже совмещен со значком переменного тока и выглядит вот так:

совмещенный значок постоянного и переменного напряжения



Здесь уже с помощью функциональной клавиши мы сами выбираем, какой ток будем мерять: постоянный или переменный. Постоянный ток обозначается DC – direct current, что в дословном переводе с английского – “прямой ток”.

клавиша переключение функций



На примере ниже я измерил напряжение на литий-ионном аккумуляторе.

Измерение переменного напряжения

Для проверки переменного напряжения мы должны выставить переключатель выбора функционала на значок “~V”. Думаю, вы в курсе, что напряжение в розетках вашего дома переменное. Давайте же замеряем его значение. Как вы видите, мультиметр показал 215 Вольт, хотя должно быть что-то около 220 Вольт. Это напряжение все равно укладывается в рабочий диапазон, так что все нормально.

Для мультиметра с автоматическим измерением диапазонов нам нужно выбрать с помощью клавиши FUNC  значок AC на дисплее вашего прибора. АС – alternating current, что в дословном переводе на английский – переменный ток.

Вот таким образом измеряется напряжение в розетке. 228 Вольт, что тоже вполне нормально.

Как измерить силу тока мультиметром

Измерение силы тока в цепи постоянного тока

Для того, чтобы измерить силу тока в цепи, мы должны подключить мультиметр в разрыв цепи.

На простых цифровых мультиметрах надо перекинуть красный щуп в гнездо А или mA, что значит Амперы. Вы ведь не забыли, что сила тока измеряется в Амперах?



Для того, чтобы измерить силу тока в цепи постоянного тока, мы должны выставить переключатель на “=A”.  Итак, в нашем случае мы будем подавать напряжение с блока питания на компьютерный вентилятор.

Собираем все это дело по нашей схеме, но вместо лампы накаливания у нас будет этот вентилятор.

Так как мой блок питания уже имеет встроенный амперметр, то можно сравнить показания на мультиметре и на блоке питания. Как вы видите, они полностью совпадают. Значение силы тока в цепи равняется 0,18 Ампер.

На более крутом мультиметре мы выставляем какой-нибудь из этих значков.

Если вы вообще не знаете, какая примерно должна быть сила тока в вашей цепи, то всегда ставим переключатель на самый большой диапазон. В данном случае на A. Давайте же проверим силу тока, которую потребляет лампа накаливания на 12 Вольт. Для этого выставляем на блоке питания напряжение 12 Вольт и в разрыв цепи ставим мультиметр. То есть делаем все как есть вот по этой схеме.

Как вы видите, сила тока в цепи 0,707 Ампер. Это означает, что лампа накаливания при 12 Вольтах потребляет ток в 0,707 Ампер.

измерение силы тока постоянного напряжения с помощью мультиметра

Измерение силы тока в цепи переменного тока

Для того, чтобы измерить силу тока в цепи переменного тока, нам надо выставить переключатель на значок “~A”. В крутых мультиметрах мы ставим переключатель функций на какой-нибудь из этих значков

и потом уже выбираем с помощью функциональной клавиши “AC”, что говорит о том, что мы собираемся измерять силу тока в цепи переменного тока.

Для того, чтобы это продемонстрировать, мне понадобится лабораторный автотрансформатор (ЛАТР).

лабораторный автотрансформатор



Это автотрансформатор позволяет получить переменное напряжение меньшего значения, чем в домашней сети 220 Вольт. Выставляю на выходе ЛАТРа напряжение 12 Вольт. Не забывайте, что эти 12 Вольт – переменное напряжение. Подключаю все это дело по такой же схеме. Кстати, лампа накаливания здесь более мощная, поэтому, она будет потреблять больше силы тока.

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

через пол секунды

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).



Как измерить сопротивление мультиметром

Итак, у нас есть всеми любимый цифровой мультиметр

Для того, чтобы измерить сопротивление, нам нужно повернуть переключатель выбора функций на “измерение сопротивления”. Это весь наш верхний ряд зеленого цвета с буквой Ω. Буква “К” говорит нам о том, что мы собираемся замерять килоомы, а буковка “М” означает, что мы собираемся замерять мегаомы. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем на более бОльший предел.

Как проверить постоянный резистор

Итак, у нас есть вот такой резистор.

Видим на нем надпись “82R”. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать в этой статье. Для этого прикладываем один щуп к одному концу резистора, а другой щуп – к другому концу.

Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Как проверить переменный резистор

Давайте замеряем сопротивление переменного резистора. Как вы знаете, у переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов – это одна из разновидностей переменных резисторов.

Это его вид снизу. Здесь мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

С помощью ручки мы можем крутить его по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами

Вот и его схематическое обозначение:

Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уж староват, может быть поэтому его  сопротивление не соответствует написанному на нем.  Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом.

Замеряем сопротивление между средним и правым контактом.

В сумме должен получиться результат сопротивления двух крайних контактов. 12,2+27,6=39,8  Почти все верно. Следовательно,  переменный резистор у нас исправен.

Правила при измерении сопротивления

• Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
• Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!
• При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
• Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
• Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.

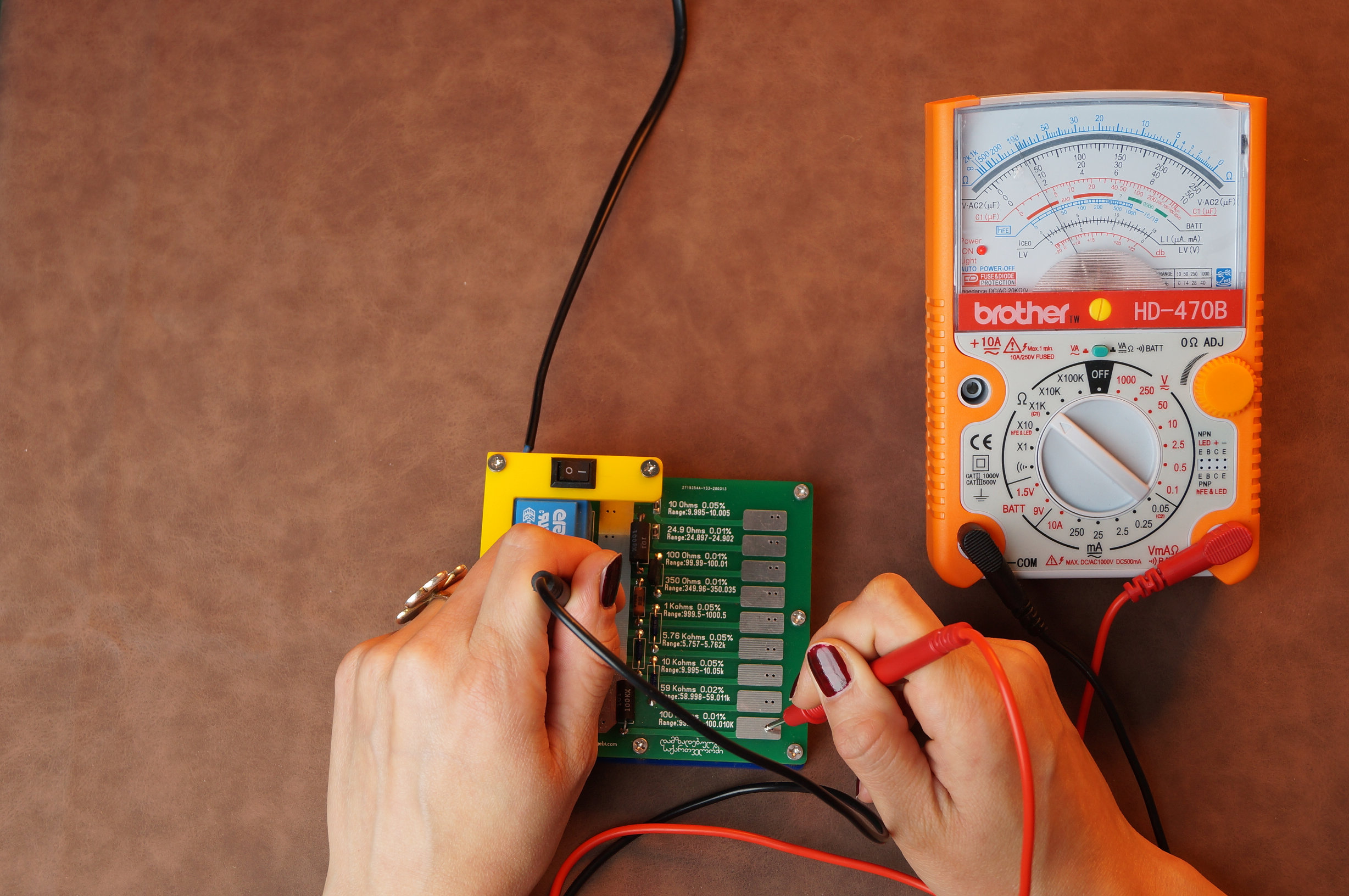

Как эффективно использовать мультиметр

Если вы хотите научиться эффективно пользоваться мультиметром, вы, безусловно, попали в нужное место.

Мультиметр — это электрическое измерительное устройство «три в одном». Он измеряет электрического тока (ампер), сопротивления (Ом) и напряжения (вольт).

Использование мультиметра для выполнения различных измерений является простой процедурой, если вы знакомы с электрическими терминами и функциями мультиметра.Однако использование мультиметра для измерения напряжения — это не то же самое, что вы будете использовать его для измерения сопротивления или измерения тока. Каждое измерение имеет свои специфические настройки.

Прежде чем приступить к любым измерениям с помощью мультиметра, убедитесь, что вы соблюдаете все необходимые меры предосторожности, чтобы быть в безопасности. Помните, что вы имеете дело с электричеством, которое может стоить вам жизни, если с ним не обращаться должным образом. Посмотрите на аккумулятор и убедитесь, что он достаточно заряжен.Ни в коем случае не измеряйте сопротивление при включенном питании. Также не проводите измерения выше номинального напряжения счетчика.

Еще одна важная вещь — убедиться, что вы знаете, какие части счетчика участвуют в измерениях и их обозначения. Ознакомьтесь с выводами, положением переключателя функций, портами подключения и различными показаниями для трех функций.

Лучше перестраховаться, чем сожалеть.

Измерения напряжения

Напряжение — это электрический потенциал устройства, то есть электрическое давление в цепи.Напряжение измеряется в вольтах, а измерения обозначаются в В. Также есть переменное напряжение и постоянное напряжение, где переменный ток означает переменный ток, а постоянный ток — постоянный ток.

Напряжение измеряется с помощью функции вольтметра. Первый шаг — переключить функцию мультиметра на установку напряжения, обозначенную как «V». Затем найдите измерительные провода и подключите их к мультиметру. Есть два вывода (красный и черный). Подключите красный провод к клемме с маркировкой VΩ (красный входной разъем), а черный провод — к общей клемме с маркировкой COM. Общая клемма остается для измерений как ампер, так и ом.

После того, как вы правильно подключили провода, теперь вы можете измерять напряжение. Подключите провода в следующем порядке: красный провод к клемме с более высоким потенциалом, а черный провод к клемме с более низким потенциалом.

Сопротивление

Сопротивление измеряется в Ом и обозначается как Ω. Сопротивление относится к уровню, на котором электрический ток проходит через проводник.Чтобы измерить сопротивление, вам сначала нужно отключить питание и проводку цепи, которую вы собираетесь измерять. Это отключение необходимо для того, чтобы вы не подвергались опасности поражения электрическим током.

После этого поверните шкалу функций на мультиметре в положение Ом (Ом), чтобы получить показания в омах. Затем подключите красный провод к клемме, обозначенной VΩ, и еще раз черный провод к общей клемме (COM). В этот момент на экране должно отображаться «OL» (что означает перегрузка). Теперь, чтобы иметь возможность измерить сопротивление цепей, подключите оба провода (красный и черный) к определенной цепи.

С помощью этого метода вы сможете получить показания в омах, которые показывают, какое сопротивление доступно в этой цепи.

Измерительный ток

Если вы измеряете ток, это означает, что вы измеряете поток электрического заряда в цепи. Измерение тока дано в амперах. Это может быть очень опасно, если попытка обрыва цепи превышает номинальное напряжение счетчика.Стандартный номинал — 300 мА.

Чтобы измерить ток, вы должны настроить мультиметр на функцию амперметра, обозначенную A. После этого вы подключаете измерительные провода к клеммам немного иначе, чем при измерениях сопротивления и напряжения. Для измерения амперметра вы подключаете красный провод к клемме, показывающей 300 мА, а черный провод — к общей клемме (COM).

После правильного подключения выводов к мультиметру подключите его к цепи, где вам нужно будет разорвать цепь, и подключить мультиметр последовательно между открытыми точками для получения показаний ампер.

С помощью этого простого руководства по использованию мультиметра вы сможете добиться точных показаний и эффективности с помощью вашего измерителя.

С мультиметром вам не нужно носить с собой отдельные амперметр, вольтметр и омметр, когда вы собираетесь на работу. Все вышеперечисленные измерения можно выполнить одним мультиметром только с разницей в настройках.

Облегчите работу, добавив мультиметр в свой набор инструментов.

Как пользоваться цифровым мультиметром Cen Tech |

Семифункциональный цифровой мультиметр Cen-Tech модели 90899 — это недорогое, но полнофункциональное устройство, которое можно использовать для измерения прочности и эффективности электрических цепей.

Эта модель имеет возможность проверки напряжения переменного и постоянного тока, силы тока постоянного тока и сопротивления (Ом), а также функции проверки прочности и состояния диодов, транзисторов и сухих аккумуляторных батарей. Он продается с двумя выводами, которые нужны вам для проверки ваших схем, и все, что вам нужно сделать, чтобы изменить функции, — это отрегулировать циферблат.

Проверка напряжения переменного тока

Поверните главный переключатель так, чтобы точка на ручке указала на «750» в разделе «ACV» меню выбора в центре устройства, если вы вообще не знаете, какое напряжение у вас цепи, или установите ее на «250» немного вправо, если вы знаете, что ваша цепь имеет напряжение менее 200 вольт.

• Поверните главный диск так, чтобы точка на ручке указывала на «750» в разделе «ACV» меню выбора в центре устройства, если вы вообще не знаете, какое напряжение в вашей цепи, или установите его на «250» немного вправо, если вы знаете, что в вашей цепи меньше 200 вольт.

Подключите красный провод к центральному разъему, обозначенному «VΩmA», а черный провод — к нижнему разъему с маркировкой «COM». Включите мультиметр, сдвинув переключатель под главной шкалой вправо.

Прикоснитесь к оголенным проводам, по которым подается проверяемый ток, одновременно и осторожно с выводами или вставьте выводы в настенную розетку так, чтобы они касались металлических контактов.

Проверьте показание, которое появляется на ЖК-экране над диском выбора, и запишите его или поверните диск на одну остановку вправо до значения «250», чтобы получить более точное показание, если начальное значение напряжения меньше 200.

Выключите Cen-Tech 90899. Извлеките измерительные провода и храните устройство вместе с проводами в удобном месте для дальнейшего использования.

Измерения напряжения постоянного тока

Поверните главный селектор так, чтобы точка указала на настройку «1000» в разделе DCV, немного левее центра меню выбора.

Подключите красный провод к центральному разъему, обозначенному «VΩmA», а черный провод — к нижнему разъему с маркировкой «COM». Включите мультиметр, сдвинув переключатель под главной шкалой вправо.

Коснитесь каждого из проводов, по которым подается проверяемый ток, каждым из выводов.

Запишите свое значение, отображаемое на экране ЖК-индикатора, и если оно меньше 200, поверните циферблат влево так, чтобы точка указала на 200 вольт постоянного тока. Снимите еще одно показание, и если оно меньше 20, повторите процесс считывания после того, как вы повернете шкалу еще на одну остановку влево до значения 20 вольт постоянного тока. Следуйте этому показанию с другим показанием после поворота шкалы еще на один шаг, если показание меньше 2 вольт — 200 м, 2000 милливольт, согласно настройке — и снимите окончательное показание после поворота шкалы еще на одну остановку влево. на настройку 200 м, если показание меньше 200 милливольт.

• Поверните главный селектор так, чтобы точка указала на настройку «1000» в разделе DCV, немного левее центра меню выбора.

• Следуйте этому показанию с другим показанием после поворота шкалы еще на один шаг, если показание меньше 2 вольт — 200 м, 2000 милливольт, согласно настройке — и снимите окончательное показание после поворота шкалы еще на одну остановку в слева, на настройку 200 м, если показание меньше 200 милливольт.

Выключите мультиметр и снимите провода для хранения; Для удобства рекомендуется хранить провода и глюкометр вместе.

Измерения постоянного тока (силы тока)

Поверните главный диск так, чтобы точка на переключателе выбора указывала на настройку «10 А», которая находится в правом нижнем углу меню выбора под списком выбора DCA.

Вставьте красный провод в верхнее гнездо с надписью «10 ADC». Подключите черный провод к нижнему разъему с надписью «COM». Сдвиньте переключатель под селектором вправо, чтобы включить глюкометр.

Коснитесь каждого из оголенных проводов или проводов одним из щупов и обратите внимание на показания, которые появляются на экране ЖК-индикатора.

Выключите прибор, отсоедините красный провод от гнезда 10 ADC и вставьте его в центральное гнездо VΩmA, если ваши показания ниже 0,2 ампера. Поверните селектор на 200 мА и снимите еще одно показание. Повторите процесс, повернув циферблат на 20 мА, 200 пикоампер или 20 пикоампер в зависимости от показаний, которые вы видите.

• Поверните главный диск так, чтобы точка на переключателе выбора указывала на настройку «10 A», которая находится в правом нижнем углу меню выбора под списком выбора DCA.

• Выключите устройство, отсоедините красный провод от гнезда 10 ADC и вставьте его в центральное гнездо VΩmA, если ваши показания ниже 0,2 ампера.

Выключите мультиметр и отсоедините провода перед хранением прибора вместе с выводами для будущего использования.

Измерения сопротивления (Ом)

Выключите любой источник напряжения, который подает переменный или постоянный ток на цепь или проводник, которые вы тестируете. Снимите показания напряжения в соответствии с разделом 1 или 2, чтобы убедиться, что напряжение вообще не проходит через цепь.

Поверните главный диск в положение 200 Ом в левой части меню выбора.

Подключите красный измерительный провод к разъему с надписью «VΩmA». Вставьте черный измерительный провод в нижнее гнездо с маркировкой «COM». Установите переключатель под селектором в положение «Вкл.» (Правое).

• Поверните диск выбора так, чтобы точка индикатора указывала на настройку батареи в правой части меню выбора; Уровень заряда батареи отмечен горизонтальной линией, за которой следуют две вертикальные линии, за которыми следует еще одна горизонтальная линия, подобная этой: — | | — Подключите красный щуп к разъему с надписью «VΩmA. «

• Вставьте черный измерительный провод в нижнее гнездо, отмеченное знаком« COM ».

Прикоснитесь друг к другу измерительными проводами и убедитесь, что на ЖК-экране глюкометра отображается« 0 ».

Коснитесь каждого из оголенных проводов. или контактные штыри, которые необходимо проверить с помощью каждого из щупов, и записать показания на главном ЖК-экране.

Поверните циферблат влево на одну остановку до значения 2000 Ом и повторите шаг 5, если показание составляет 1 Ом. Продолжайте поворачивать шкалу влево на одну остановку для настройки 20 000, 200 000 и 2 000 000 (2 000 кОм) и повторять процедуру проверки, пока не получите точное показание — значение, отличное от 1 — при необходимости.

• Выключите любой источник напряжения, который подает переменный или постоянный ток на цепь или проводник, которые вы тестируете.

• Поверните шкалу влево на одну остановку до значения 2000 Ом и повторите шаг 5, если показание составляет 1 Ом.

Выключите мультиметр и отсоедините провода перед хранением прибора вместе с выводами для будущего использования.

Измерения транзистора (hFE или коэффициент усиления прямого тока)

Поверните диск выбора в положение «hFE» в правом нижнем углу меню выбора.

Установите переключатель питания под основной шкалой в положение «Вкл.».

Вставьте контакты транзистора, который вы хотите проверить, в соответствующий многополюсный разъем «hFE» в нижнем левом углу устройства (NPN или PNP) в соответствии с последовательностью EBC (эмиттер, база, коллектор) для вашего транзистора. Проверьте руководство по транзистору или информацию, чтобы убедиться, что у вас правильное положение.

Запишите значение hFE; если он не соответствует значению, необходимому для вашего приложения, замените транзистор на транзистор в лучшем состоянии или на транзистор другого типа.

• Поверните диск выбора в положение «hFE» в правом нижнем углу меню выбора.

• Обратите внимание на значение hFE; если он не соответствует значению, необходимому для вашего приложения, замените транзистор на транзистор в лучшем состоянии или на транзистор другого типа.

Сохраните мультиметр для использования в будущем; держите провода вместе с ним для удобства.

Измерение падения напряжения на диоде

Поверните главный селекторный переключатель на одну ступень мимо центра нижней части так, чтобы индикаторная точка указывала на положение «Диод», отмеченное стрелкой и линией, подобной этой: -> | -.

Подключите красный измерительный провод к разъему с надписью «VΩmA». Вставьте черный измерительный провод в нижнее гнездо с маркировкой «COM». Установите переключатель под селектором в положение «Вкл.» (Правое).

• Поверните диск выбора так, чтобы точка индикатора указывала на настройку батареи в правой части меню выбора; Уровень заряда батареи отмечен горизонтальной линией, за которой следуют две вертикальные линии, за которыми следует еще одна горизонтальная линия, подобная этой: — | | — Подключите красный щуп к разъему с надписью «VΩmA.«

• Вставьте черный измерительный провод в нижнее гнездо, обозначенное« COM ».

Подключите красный датчик к аноду (входному разъему), а черный датчик к катоду (выходному контакту) диода.

Обратите внимание на приблизительное падение напряжения в милливольтах, которое отображается на главном ЖК-экране. Переключите положение красного и черного зондов, если вы получите показание «1», что указывает на обратную полярность.

• Поверните главный селекторный переключатель на одну позицию за нижний центр так, чтобы точка индикатора указывала на позицию «Диода», отмеченную стрелкой и линией, подобной этой: -> | -.

• Поменяйте положение красного и черного щупов, если вы получите показание «1», что указывает на обратную полярность.

Выключите мультиметр, снимите провода и сохраните измеритель вместе с выводами для использования в будущем.

Проверка батарей с сухими элементами

Поверните диск выбора так, чтобы точка индикатора указывала на настройку батареи в правой части меню выбора; Уровень заряда батареи отмечен горизонтальной линией, за которой следуют две вертикальные линии, за которыми следует еще одна горизонтальная линия, подобная этой: — | | —

Вставьте красный измерительный провод в гнездо с надписью «VΩmA. «Вставьте черный измерительный провод в нижнее гнездо, обозначенное« COM ». Переместите переключатель под селектором в положение« Вкл. »(Правое).

• Поверните селектор так, чтобы индикаторная точка указывала на аккумулятор настройки справа от меню выбора; уровень заряда батареи отмечен горизонтальной линией, за которой следуют две вертикальные линии, за которыми следует еще одна горизонтальная линия, подобная этой: — | | — Вставьте красный измерительный провод в гнездо, обозначенное «VΩmA. «

• Вставьте черный измерительный провод в нижнее гнездо с маркировкой« COM.»

Прикоснитесь красным щупом к положительной клемме аккумулятора — верхняя клемма для 1,5-вольтовых элементов AA, AAA, C и D или обжатая клемма на 9-вольтовых элементах — а черная клемма — к отрицательной ) на клемме аккумулятора.

Запишите показание, которое соответствует силе тока под нагрузкой 370 миллиом; для элемента на 1,5 В оно должно быть 25 мА, а для элемента на 9 В — 4 мА.

Включите выключите мультиметр, снимите провода и сохраните измеритель вместе с выводами для использования в будущем.

Как пользоваться мультиметром?

Чтобы использовать мультиметр эффективно, сначала необходимо убедиться, что вы разбираетесь в основах электричества. Хотя его часто определяют как поток электрического заряда, это еще не все. Понимание физики этого вопроса не обязательно поможет вам использовать мультиметр, но может дать вам лучшее представление о вещах, которые могут пойти не так, и поместить их в контекст при устранении неполадок одного из ваших устройств.

Перед покупкой важно знать, как его использовать.Мультиметр можно использовать для измерения напряжения, тока и сопротивления. Кроме того, он может проверять целостность цепи и выполнять тесты диодов. На рынке представлены стандартные и расширенные мультиметры, которые можно использовать для самых разных целей, поэтому важно проанализировать свои потребности, прежде чем вкладывать средства в такое устройство. Например, если вы хотите иметь мультиметр для домашнего использования и время от времени, нет необходимости вкладывать средства в более продвинутый, поскольку вы, вероятно, никогда не воспользуетесь всеми его функциями.

Использование мультиметра — не сложная задача, но нужно знать, как читать его дисплей, ручку и порты.Кроме того, полезно знать, какие диапазоны напряжения, силы тока и силы тока требуются вашим устройствам для правильной работы.

Вот что вам нужно узнать, чтобы научиться пользоваться мультиметром:

COM обозначает общий и представляет собой черный зонд, который всегда должен быть подключен к собственному порту. Если мультиметр не работает, весьма вероятно, что датчики введены неверно.

• Значение VΩmA / mAVΩ

Каким бы научным это ни казалось, эта аббревиатура означает напряжение, сопротивление, ток и не более того. Чтобы измерить их, вы должны вставить красный зонд в соответствующий порт. Кроме того, важно знать, что напряжение, сопротивление, непрерывность и ток можно проверить с помощью этого порта, если они меньше 200 мА.

• Использование порта 10ADC

Этот порт также обозначается как 10A, и его необходимо использовать при измерении вышеупомянутого при токе более 200 мА.

Самый простой тест, с которого вы можете начать, — это проверка напряжения батареи AA. Что вам нужно сделать в этой ситуации, так это просто вставить щупы в правильные разъемы и убедиться, что вы касаетесь черного щупа на отрицательной стороне батареи и красного щупа на ее положительной стороне.Установите мультиметр на 200 вольт и посмотрите на экран. Отображаемое значение представляет собой напряжение. Это общее чтение. Если вы хотите получить более точное значение, вам придется снизить напряжение. Так, например, вы можете повернуть ручку на 20 вольт.

Проверка напряжения — это самая простая задача, с которой можно начать.
