Деревянные перекрытия в доме своими руками: инструкция
Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.
Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.
Шаг 1. Определение размеров используемых материалов и основных расстояний
Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.
Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.
Шаг 2. Монтаж балок своими руками
После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.
Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».
С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.
https://www.youtube.com/watch?t=1&v=F6cn3B0ehos
Шаг 3. Устройство наката
1 — Стена; 2 — Гидроизоляция; 3 — Балка; 4 — Монтажная пена; 5 — Утеплитель; 6 — Анкер; 7,8 — Накат; 9 — Черепной брусок.Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.
Шаг 4. Утепление
1 — Балка; 2 — Черепной брусок; 3 — Накат с подшивкой; 4 — Пароизоляция; 5 — Утеплитель
То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.
Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.
Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами
После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.
В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия — устроить «песочницу», теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием — тогда это расстояние можно сократить до 10-20 см.
Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.
Как сделать перекрытия в деревянном частном доме своими руками
Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

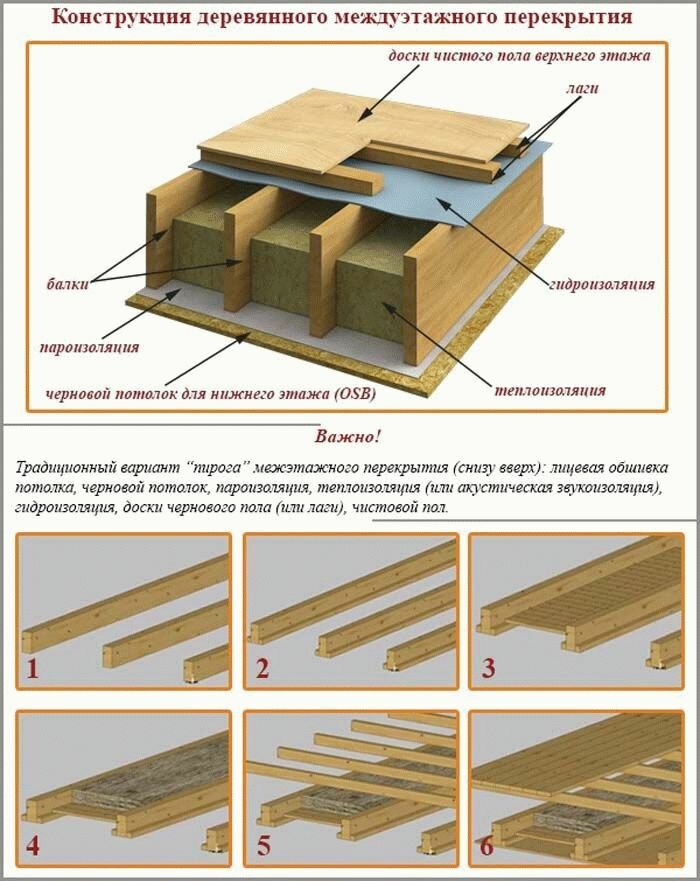

Пример устройства межэтажных перекрытий в доме из бруса
Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.
Вернуться к оглавлению
Содержание материала
- 1 Виды перекрытий
- 2 Основные требования
- 3 Способы крепления балок
- 4 Деревянные
- 4.1 Цельные и клеёные
- 4.2 Двутавровые
- 4.3 Доски вместо балок
- 5 Порядок сборки перекрытия
Виды перекрытий
В строительном деле известны следующие перекрытия:
Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.
Важнейшие составные части балочного перекрытия:
Вернуться к оглавлению
Основные требования
Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.
Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.
Подробная схема шумоизоляции деревянных перекрытий
Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.
Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:
- быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
- обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
- удерживать слой покрытия, необходимого для сохранения тепла по этажам;
- их установка своими руками должна быть максимально надёжной.
Вернуться к оглавлению
Способы крепления балок
Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.
Вариант крепления балок перекрытий
Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.
Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.
Вернуться к оглавлению
Деревянные
У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.
Схема устройства деревянных перекрытий для дома
Положительные факторы:
- приятный внешний вид;
- сравнительно небольшой вес;
- быстрый монтаж и последующий ремонт;
- экологическая чистота.
Минусы:
- оно огнеопасно, требуется специальная пропитка;
- от перепадов температуры, влажности может деформироваться;
- дерево подвержено гниению, воздействию насекомых, грибков.
Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.
Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.
Вариант устройства перекрытий в доме из бревна
Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.
Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.
Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.
Цельные и клеёные
Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:
- высокой прочностью;
- длительным сроком эксплуатации;
- возможностью осуществить монтаж перекрытия в длинных пролётах.
В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.
Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.
Двутавровые
В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.
Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.
Пример двутавровых перекрытий в деревянном доме
Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.
Доски вместо балок
В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.
Пример монтажа досок перекрытия
Вернуться к оглавлению
Порядок сборки перекрытия
Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.
Ширина межбалочных пролётов зависит также от толщины досок, которые будут выстилать будущий пол. Если толщина их менее 28 мм, то несущих поперечин должно быть больше.
Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.
Схема сборки деревянного перекрытия
Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.
Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.
Сверху это будет опорой «чёрного» пола, на который будет уложено внешнее напольное покрытие.
Снизу – это основа «чистого» потолка, которая может быть покрыта вагонкой.
Утеплителем может быть:
- пенопласт;
- керамзит;
- минеральная вата;
- опилки;
- сухая солома;
- шлак или песок.
От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.
Варианты конструкции дощатых полов
Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.
Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.
Как построить деревянный потолок
В этой части кухни мы сняли несколько слоев потолка – и, пройдя 2 или 3 слоя, добрались до последнего слоя. Он был неровным и просто плохим… и я решил, что хочу извлечь из этого максимум пользы и сделать под ним совершенно новый потолок.
Что вам понадобится:
- 2×4 для рамы
- Доска с шипом в пазу
- Морилка (этот цвет мы использовали для потолка)
- Лобзик (если у вас есть фонари, чтобы вырезать)
- Вот действительно недорогой вариант с хорошими отзывами
С тех пор, как я сделал этот проект, я научился окрашивать дерево ПРАВИЛЬНЫМ способом. Вам следует прочитать этот пост, если вы хотите, чтобы пятно было гладким (а не пятнистым).
Мы начали с того, что прикрепили 2×4 по периметру потолка, а затем добавили крест через середину комнаты, соединяющий эти балки:
Нам потребовалось некоторое время, чтобы правильно подобрать каркас. Как только вы это сделаете, все остальное относительно просто!
Как видите, у нас был очень неровный потолок. Просто убедитесь, что вы выравниваете свои 2X4 по ходу движения — это будет вашей основой, и очень важно поддерживать ее на одном уровне!
Мы получили пиломатериалы от Лоу. Это доски, которые мы получили — важно, чтобы удостоверился, что они шпунтованные доски . Толщина зависит от личных предпочтений.
Мы предварительно покрасили их этой морилкой (поверьте мне, гораздо проще их предварительно покрасить, чем ставить простые доски и потом беспокоиться об их окрашивании!)
Мы прибили доски к опорам 2X4, которые были у нас в качестве каркаса. Мы их не вкручивали, да и не чувствовали в этом необходимости. Особенно на средней опоре — гвозди предназначены для предотвращения прогиба в будущем, но на самом деле они не нужны для конструкции.
У нас было несколько фонарей для банок, которые нужно было обработать – мы вырезали их лобзиком.
Было НАСТОЛЬКО УВЛЕКАТЕЛЬНО спрятать весь хлам, который там был:
Мы прошлись доской за доской – убедитесь, что шпунт и паз правильно совмещены, а затем закрепите ее гвоздями. Для нас было хорошо, когда один человек прибивал гвоздь, а другой человек плотно прижимал доску к предыдущей доске.
Нам пришлось остановиться на полпути, чтобы решить некоторые проблемы с сантехникой наверху, пока потолок был еще открыт – вот так это выглядело примерно неделю:
Наконец, все доски были готовы в! Это выглядело так хорошо, но мы хотели обработать края. Я бы порекомендовал сделать это, потому что это даст вам немного места для маневра для ваших краев, когда вы будете двигаться вперед.
Мы сделали обшивку на стенах, покрасили их в белый цвет, как только они достигли потолка, а затем добавили молдинги.
Молдинг короны — это деталь, которая завершает все это. Поскольку мы находимся в старом доме, в котором практически никогда не бывает углов 90 градусов, мы использовали эти углы (также найденные у Лоу), и это избавило нас от многих головных болей.
Потом все покрасили и зашпаклевали:
И свершилось!
Это было идеальное решение для нас и этого пространства — я, честно говоря, не уверен, как оно будет работать в большем пространстве. Я думаю, вам придется сделать несколько других опорных балок, идущих поперек, и это сработает, но очевидно, что больше квадратных метров = больше затрат на пиломатериалы.
Я ЛЮБЛЮ наш потолок, и я так рада, что мы решили сделать его вместо скучного гипсокартона. Это придает этому пространству особый характер и действительно связывает комнату воедино.
Посмотрите все детали нашей переделки кухни здесь, а весь наш дом, полный преображений, здесь!
.
Вам также понравятся эти самодельные проекты из нашего верхнего фиксатора:
0007
Полочки для картин Easy DIY:
Как удалить краску со старой фурнитуры – используя только мыло и воду!
СОВРЕМЕННЫЙ ДЕРЕВЯННЫЙ ПОТОЛОК Сделай сам — Место моего вкуса
Сделай сам | последний
Делиться заботой!
5102 акции
Пришло время рассказать, как мы сделали своими руками этот невероятный современный деревянный потолок , который вы, возможно, видели в нашей детской комнате.
Иногда все, что вам нужно сделать, это мыслить немного нестандартно, немного дальше , чем вы обычно делаете. Эта потрясающая идея потолка пришла мне в голову хмурым субботним утром, когда я ехал на футбольный матч своего сына. И во время вождения я сказал это вслух. Я спросила мужа, не будет ли безумной идеей установить деревянные доски на потолке для драматичного вида? И баааммм ! Он был продан прямо в тот момент.
А это значит, что ему настолько понравилась идея, что он ВСЕ помогает своей сумасшедшей жене закончить этот проект до открытия комнаты (на следующий день!).
Он вообще классный парень! Честно говоря, без его помощи я не смог бы сделать так много своих проектов. А для этого проекта обязательно нужны два человека! Так что аллилуйя муженьку!
Ладно!
Это была последняя идея! Ага! Почему-то большинство моих творческих идей приходят в последнюю минуту. Я чувствую, что мой мозг лучше работает под нагрузкой, и именно тогда я могу видеть уникальные вещи в своей голове. Таким образом, история добавления этого потолка в комнату моего сына была связана с новой настенной росписью 9.0016 . Если вы пропустили этот пост, вы должны его увидеть! Это действительно крутая новая функция, которую предлагает Minted!
Итак, я наклеил фреску и почувствовал, что комнате нужно что-то, что дополнит новый дизайн.
Я уже видел деревянные потолки, но ничего подобного. Наверное, мне просто нравился теплый, необычный образ. Но я понятия не имел, как наносить или делать эти потолки, поэтому мы придумали свой, простой способ, и все получилось. Я надеюсь, что это поможет вам воссоздать проект, если вы решите.
Материалы, которые вам понадобятся для создания деревянного потолка:
- 8-футовые сосновые доски 1×2″ (я установил 43!)
- пневматический пистолет
- гвозди
- искатель шпилек
Установить деревянный потолок проще, чем вы думаете, ребята!
Сначала отключите электричество и уберите все осветительные приборы.
ИЗМЕРИТЬ!
Измерьте свой потолок и решите, насколько велика площадь, которую вы хотите покрыть деревянным потолком. Важно заранее знать свои размеры, чтобы вы могли получить нужное количество досок.
Когда вы измеряете свой потолок, обязательно измерьте ширину деревянной доски и глубину деревянной доски (глубина будет вашей прокладкой между досками, которые вы устанавливаете). Затем разделите пространство, в которое вы хотите добавить панели, и вы получите количество досок, которое вам нужно будет приобрести.
Используйте искатель стоек на потолке, чтобы найти потолочные балки. Вы будете устанавливать доски перпендикулярно стойкам.
ПЯТНА!
После того, как вы приобрели нужное количество досок, окрасьте их в желаемый цвет! Окрашивайте их снаружи, так как пятна имеют сильный запах.
Дайте доскам высохнуть!
УСТАНОВИТЬ!
Начните установку первой доски, а затем используйте другую доску, но с меньшей стороной, чтобы измерить расстояние, затем добавьте вторую доску и прибейте ее в местах стыков (мы нашли пять стыков по всей комнате!).
