Как сделать плавный пуск электродвигателя: схема, устройство, электродвигателя, на симисторе

схема, устройство, электродвигателя, на симисторе

Владельцы ручного электроинструмента, как любители так и профессионалы, часто сталкиваются с его поломками. Не всегда это происходит по вине пользователя. Есть особенности, из-за которых это происходит вне зависимости от внешних факторов. Это зависит от технического совершенства изделия, его цены и области применения. Значительной части неисправностей можно избежать даже при использовании недорогих электроинструментов, если выполнить их несложную доработку, например, сделать плавный пуск.

Содержание

1. Особенности и срок службы
2. Плавный пуск – для чего это нужно
3. Виды полупроводниковых ключей
4. Как изготовить плавный пуск самостоятельно
5. Плавный пуск на микросхеме КР1182ПМ1
6. Встроенный, на основе KRRQD-12A (KRRQD-20A)
7. Другие способы

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь.

Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

С последним недостатком как раз можно эффективно бороться плавным пуском. Многие производители делают это, но не всегда уделяют этому достаточно внимания. Хорошие регуляторы оборотов есть не у всех инструментов.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

1. Применение реостатов;
2. Применение трансформаторов;
3. Применение полупроводниковых ключей.

Первый способ применялся еще очень давно, но он не экономичен и неудобен.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.

Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Тиристоры и симисторы

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

• Тиристоры и симисторы;
• Полевые транзисторы MOSFET;
• Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Как изготовить плавный пуск самостоятельно

Благодаря простоте схемы устройство плавного пуска электродвигателя на симисторе собрать несложно. Оно изготавливается из доступных деталей. Лучше всего делать его на печатной плате, так ничего не будет болтаться и замыкать. Симистор нужно закрепить на теплоотводящем радиаторе, изготовленном из алюминия. Лучше, если это будет заводской радиатор, рассчитанный на мощность 10-30 Вт. Тогда он подойдет для электроинструмента мощностью 1000-1200 Вт.

Расчет радиатора очень просто подсчитать по току. На симисторе падает около 1.5-2 вольт напряжения, когда он открыт. Ток получаем делением мощности на сетевое напряжение. Например, электроинструмент с номинальной мощностью 1200 Вт: 1200/220 = 5.45 ампер. Умножим на 2, получаем 11 Вт.

Обычно в продажном электроинструменте схема ограничения мощности упрятана где-то в рукоятке или корпусе болгарки или дрели. Там нет возможности разместить нормальный радиатор. При частом пуске она перегревается и свои функции не выполняет. Только хороший профессиональный электроинструмент имеет нормальное устройство для ограничения пускового момента и регулировки оборотов.

ПРИМЕЧАНИЕ: Модуль плавного пуска для электроинструмента лучше всего изготавливать в коробке с розеткой. Не стоит брать слишком маленькие розеточные коробки. Там сложно разместить нормальный радиатор для симистора. Без радиатора от устройства не будет практической пользы! При сборке радиатора с прибором необходимо обеспечить чистоту сопрягаемых поверхностей и тонкий слой теплопроводящей пасты (КТП-8 или импортный аналог).

Радиатор нужно закрепить на той же плате, на которой собраны остальные детали. Плата помещается в коробку подходящих размеров и достаточно прочную. Такие коробки можно купить в электротоварах или изготовить из листового пластика. Может подойти чистая пустая банка из-под клея, краски с завинчивающейся или плотно закрывающейся крышкой. Она должна быть прочной и небьющейся.

Розетка, вмонтированная в устройство, должна быть рассчитана на номинальный ток используемого электродвигателя. Аналогичная история и с сетевым шнуром.

ВАЖНО! Если электроинструмент снабжен регулятором оборотов, его ручка должна быть надежно изолирована. Устройство находится под напряжением сети и может оказаться источником поражения током в случае плохой изоляции.

Печатную плату после монтажа полезно покрыть нитролаком для защиты от влаги. Принципиальная схема и разбор ее работы в следующем разделе.

Плавный пуск на микросхеме КР1182ПМ1

Это микросхема для электроинструментов российского производства, которая выпускается ЗАО “НТЦ СИТ” (г. Брянск). Ее можно приобрести в розницу во многих интернет-магазинах. Также новое название К1182МП1Р.

Микросхема может использоваться без внешнего симистора при работе электродвигателя на нагрузку до 150 Вт. Это слишком мало для электроинструмента, но можно задействовать более мощный симистор, что увеличит мощность регулирования до 1-1.5 кВт. Схема с ее использованием показана ниже:

Внутри чипа находится усилитель управляющего сигнала. Этот сигнал формируется на выводах 3 и 6 микросхемы. Фаза отпирания симистора пропорциональна напряжению между выводами 3 и 6, которое может изменяться в пределах от 0 до 6 В. При нуле нагрузка отключена. При включении конденсатор фактически накоротко замыкает управляющую цепь. Но он довольно быстро заряжается и это формирует плавность разгона.

Резистор R1 позволяет быстрее разряжаться конденсатору C1 для уменьшения пауз между включениями. При полном напряжении нагрузка работает с мощностью, близкой к номинальной. Это напряжение создается самой микросхемой, а внешняя цепь только “закорачивает” его с целью повлиять на фазу отключения симистора в каждом полупериоде сетевого напряжения.

Выключатель S1 может быть применен вместо выключателя, работающего в разрыве сетевой цепи. Только он работает наоборот, при размыкании электродвигатель запускается, а при замыкании отключается. Ток в цепи этого выключателя очень мал и можно использовать любой микровыключатель. Тем не менее, должен быть способ быстро отключить электроинструмент в любом случае! То есть, без аварийного сетевого выключателя не обойтись.

Использование переменного резистора на месте R1 позволит более-менее плавно регулировать обороты электродвигателя. Такая функция, дополнительно к плавному пуску, может быть очень полезной при работе с различными материалами, требующими своей скорости обработки.

Обычно время плавного пуска инструмента можно ограничить в пределах 0.3 – 0.5 сек. Это обеспечивает значительное повышение срока службы устройства. Если электроинструмент мощный и оборотистый, его может неожиданно вырвать из рук работника со всеми неприятными последствиями. В таких случаях нужен еще более плавный пуск. Выбрать подходящую задержку для разгона можно с помощью графика, показанного ниже:



Эти данные были получены в программе ngspice на основе характеристик, взятых из документации производителя. Кроме того, они были проверены на практике, с угловой шлифовальной машиной 1500 Вт и показали хорошее совпадение.

Симистор VS1 можно брать типа BT139-600 (Philips), ТС106-10-6 (Россия, СЗТП), BTB10-600BWRG (ST Microelectronics) или другой аналогичный. Конденсаторы типа К50-35 на рабочее напряжение 50 В, емкостью 1 мФ (C2,3) и 5-100 мФ для C1. Резистор R2 типа МЛТ-0.5. Также в схеме желательно использовать предохранитель с номинальным током, который на 15-20% превышает номинальный ток предполагаемой нагрузки.

Пример установки плавного пуска электродвигателя на болгарку:

Встроенный, на основе KRRQD-12A (KRRQD-20A)

Автор данного видео приводит интересный пример как можно сделать встроенный плавный пуск электродвигателя с помощью универсального приспособления-удлинителя KRRQD-12A (KRRQD-20A), практически для любого электроинструмента, до 12А (20А) на нагрузке. С максимальной подключаемой мощностью инструмента до 2500 Вт(4400 Вт).

Другие способы

Среди прочих способов плавного пуска для электроинструмента можно отметить использование трансформаторов. Например, будет довольно универсальным ЛАТР на 1-1.5 кВт. Хоть это и довольно тяжелый прибор, он может выручать, если находится под рукой, тогда не придется собирать другое устройство.

Иногда в качестве “холодного” сопротивления в цепи переменного тока используют параллельные наборы конденсаторов, используя их реактивное сопротивление на частоте 50 Гц:

где емкость нужно подставлять в Фарадах. Например, чтобы создать сопротивление 10 Ом нужно выполнить расчеты:

Учитывая большое рабочее напряжение конденсаторов и их емкость, получится слишком большая батарея. Такое решение иногда применялось раньше, но теперь слишком устарело.

Для ограничения мощности в нагрузке электродвигателя может быть использован мощный диод, с обратным напряжением не меньше 250 В. Он “срезает” один полупериод сетевого напряжения, но это создает помехи и неравномерность крутящего момента. Оба последних способа: с конденсаторами и диодом требуют переключателей, шунтирующих цепь. В случае конденсаторов потребуются еще и гасящие резисторы, ограничивающие ток короткого замыкания емкостей.

В общем, из всех способов плавного пуска электроинструмента, самым недорогим, надежным и удобным нужно признать фазовую регулировку с помощью микросхемы К1182МП1Р.

Как сделать устройство плавного пуска из доступных деталей своими руками

Электродвигатели бытовых приборов и инструментов часто выходят со строя, так как не выдерживают высокие пусковые токи. Те многократно превышают номинальную нагрузку, на которую рассчитано подобное оборудование. Чтобы защитить свои приборы от преждевременного выхода со строя, подключайте их через устройства плавного пуска, которое можно изготовить своими руками.

Материалы:

• Реле 12В — http://alii.pub/60ep1w
• пленочный конденсатор с напряжением 250-400 Вт емкостью 0,33-1 мкФ — http://alii.pub/5n14g8
• конденсаторы 25-35 В 47-470 мкФ — http://alii.pub/5n14g8
• транзистор BD139 — http://alii.pub/60eox8
• стабилитрон 1 Вт 12-24В — http://alii.pub/5myg53
• ограничительный резистор 10-30 Ом — http://alii. pub/5h6ouv
• печатная плата.

Как сделать регулятор оборотов электроинструмента без знания электроники — https://sdelaysam-svoimirukami.ru/8044-kak-sdelat-reguljator-oborotov-jelektroinstrumenta-bez-znanija-jelektroniki.html

Схема и принцип работы

Данный прибор собирается по предложенной схеме. Он обеспечивает плавный запуск нагрузки задержкой включения. Иными словами, прибор сначала будет запускаться на малом напряжении, без больших пусковых токов. Когда он набирает обороты, устройство переводит его на полное напряжение.

При подключении схемы в сеть, питание в начальный момент поступает на нагрузку через ограничительный резистор. Прибор соответственно запускается без больших пусковых токов. На схеме путь тока в этот момент обозначен зеленым цветом. В этот момент сетевое напряжение подается через ограничительный резистор и балансный конденсатор, и поступает на схему задержки.

Далее питание выпрямляется мостом, и сглаживается конденсатором. Параллельно последнему подключен стабилитрон и высокоомный резистор. Стабилитрон поддерживает выходное напряжение на уровне 18 В, а резистор разряжает конденсатор после отключения схемы. Это обеспечивает быстрое замыкание контактов реле.

На резисторах в центре схемы собран делитель напряжения. Через верхний резистор заряжается конденсатор задержки. Когда на нем достигается достаточное напряжение, происходит отпирание транзистора. В итоге подается питание на обмотку реле. То срабатывает, и питание от сети поступает на прибор напрямую. В это время тот уже запущен, и легко его воспринимает.

В схеме также предусматривается диод, подключенный параллельно обмотке реле. Он предназначен для защиты транзистора в момент размыкания реле.

Процесс сборки плавного пуска

Прибор собирателя на основе печатной платы. Обязательно ее дорожки усиливаются припоем.

В собранном виде плата помещается в монтажную коробку, после чего может устанавливаться на корпус потребителя, если это, к примеру, холодильник. Также можно собрать на базе плавного пуска удлинитель для включения дрели, болгарки, лобзика.

Смотрите видео

Как собрать простейший удлинитель с плавным пуском для электроинструмента — https://sdelaysam-svoimirukami.ru/8085-kak-sobrat-prostejshij-udlinitel-s-plavnym-puskom-dlja-jelektroinstrumenta.html

Что такое устройство плавного пуска и как оно работает

Быстрые ссылки:

• Что такое устройство плавного пуска двигателя?
• Как работает плавный пуск?
• Каковы некоторые общие области применения устройств плавного пуска?
• В чем преимущество использования устройств плавного пуска?
• В чем разница между плавным пуском и частотно-регулируемым приводом?
• Должен ли я использовать устройство плавного пуска или частотно-регулируемый привод?
• Распространенные причины неудач плавного пуска

Вы когда-нибудь задумывались, есть ли альтернативный способ запуска двигателей различных машин и оборудования? Обычный стартап выполняет свою работу, но во многих отношениях он далеко не идеален. Есть ли альтернативный метод, который вы могли бы использовать? Если так, то, что это?

Если вы когда-либо задавали себе какой-либо из этих вопросов, мы рады сообщить вам, что ответ положительный — есть альтернативный метод. Это называется «мягкий старт». Сегодня мы потратим немного времени на обсуждение с вами того, что такое устройство плавного пуска.

Запросить цену

Что такое плавный пуск двигателя?

Устройство плавного пуска — это дополнительное устройство, которое можно добавить к обычному электродвигателю переменного тока и которое позволит двигателю использовать другой метод запуска. Целью этого устройства является снижение нагрузки на двигатель во время типичной фазы включения двигателя.

Для этого устройство плавного пуска будет медленно и постепенно увеличивать напряжение на двигателе. Это обеспечивает плавное ускорение мощности вместо внезапного резкого скачка мощности, который потенциально может привести к повреждению двигателя и машины в целом.

В то время как большинство типичных пусков связаны с одновременной подачей всех электрических токов в двигатель, плавный пуск обеспечивает плавный и устойчивый линейный наклон мощности. Это снижает общий износ цепей двигателя, в результате чего в целом машина становится более исправной и с меньшей вероятностью быстро выйдет из строя. В зависимости от того, какую конкретную модель устройства плавного пуска вы выберете, некоторые из них имеют возможность регулировать пусковое напряжение и время, необходимое для полного включения двигателя.

Как работает плавный пуск?

По сути, устройство плавного пуска двигателя работает, контролируя величину напряжения, проходящего через цепи двигателя. Это достигается за счет ограничения крутящего момента двигателя. Это, в свою очередь, позволяет устройству плавного пуска снижать напряжение и постепенно прекращать снижение напряжения, чтобы обеспечить плавное изменение тока.

В дополнение к этому, некоторые модели устройств плавного пуска могут использовать полупроводниковые устройства. Эти устройства являются еще одним средством контроля количества электрического тока, проходящего через двигатель. Это позволяет устройству плавного пуска управлять током в трех отдельных фазах, обеспечивая более точные уровни управления.

Многие электрические устройства плавного пуска также используют серию кремниевых управляемых выпрямителей (SCR) или тиристоров, чтобы ограничить напряжение до более приемлемой величины для двигателя, когда он начинает запускаться. Эти тиристоры имеют состояние ВКЛ, когда они пропускают ток, и состояние ВЫКЛ, когда они контролируют и ограничивают электрический ток. Когда вы включаете свою машину, эти SCR активируются, ограничивают напряжение, а затем расслабляются, когда машина достигает полной мощности. Это снижает нагрев двигателя и снижает общую нагрузку.

Хотя электрические устройства плавного пуска являются одним из примеров возможного решения для плавного пуска, они не являются единственным доступным решением. Существуют также механические варианты, которые меньше зависят от электрического тока и больше зависят от физических, механических решений.

Механические устройства плавного пуска используют муфты и различные муфты, в которых используются жидкости, стальная дробь или магнитные силы для уменьшения крутящего момента в двигателе. Как обсуждалось ранее, это ограничивает скачки напряжения, проходящие через двигатель, и позволяет включать его более плавно и легко.

Каковы наиболее распространенные области применения устройств плавного пуска двигателей?

Теперь, когда у вас есть некоторое представление о том, что такое плавный пуск, как он работает и для чего используется, возникает следующий логичный вопрос: когда мне нужен плавный пуск? Он нужен для каждого двигателя? Это необходимо только для некоторых ваших машин, или вы должны установить опцию плавного пуска на каждый двигатель, который у вас есть?

Первый ответ заключается в том, что ни один двигатель не нуждается в устройстве плавного пуска. Любой мотор может обойтись без них. Это означает, что вы не должны испытывать чрезмерного давления при их установке.

Тем не менее, есть много двигателей, которые значительно выиграют от установки устройства плавного пуска, и некоторые двигатели выиграют больше, чем другие. Это связано с тем, что некоторые двигатели более подвержены поломке и износу из-за избыточного электрического тока на этапе их запуска. Вот лишь несколько мест, где устройства плавного пуска обычно используются для облегчения процесса запуска:

1.  Насосы

В различных насосах существует риск скачков напряжения. При установке устройства плавного пуска и постепенной подаче электрического тока на двигатель этот риск значительно снижается.

2.  Конвейерные ленты

С конвейерными лентами всегда возможно, что внезапный пуск может вызвать проблемы. Ремень может дергаться и смещаться. Обычный запуск также создает ненужную нагрузку на компоненты ременного привода. При установке устройства плавного пуска ремень будет запускаться более плавно, и у него больше шансов оставаться на правильном пути.

3.  Вентиляторы и аналогичные системы

В системах с ременными приводами потенциальные проблемы аналогичны тем, которые возникают с конвейерными лентами. Внезапный и резкий старт означает, что ремень может соскользнуть с дорожки. Мягкий запуск исправляет эту проблему.

4.  Электрические вертолеты

Нетрудно понять, почему внезапный резкий старт вертолета может иметь катастрофические последствия. Если пропеллеры запустятся внезапно и резко с внезапным помпажем, это может быть опасно. Вместо этого плавный пуск позволяет пропеллерам запускаться плавно.

В чем преимущество использования устройств плавного пуска двигателей?

Почему следует использовать устройства плавного пуска? Ведь это будет означать вложение дополнительных денег. Это действительно того стоит? Стоит ли вкладывать свое время и деньги в это дополнение к вашему двигателю?

Хотя это зависит от самого мотора, мы думаем, что оно того стоит. Вот некоторые из основных преимуществ, которые вы можете ожидать, установив на двигатель устройство плавного пуска:

1.  Снижение энергопотребления

Сокращение количества энергии, потребляемой вашими машинами, всегда является идеальной целью. Имеет смысл только то, что устройство плавного пуска способствовало бы этому. При обычном пуске двигатель сразу начинает расходовать максимальное количество энергии и продолжает это делать в течение всего времени работы двигателя.

При плавном пуске напряжение постепенно увеличивается до максимума. Это означает, что в целом расходуется меньше энергии.

2.  Снижение риска скачков напряжения

Когда максимальное напряжение сразу бросается в двигатель, чтобы запустить его, всегда существует вероятность того, что цепи будут перегружены, и двигатель испытает скачок напряжения. Плавный пуск является отличной защитной мерой от скачков напряжения. Вместо того, чтобы сразу бросать всю мощность в цепи, напряжение нарастает постепенно.

3.  Регулируемое время разгона

Не каждый плавный пуск оснащен этой опцией, но некоторые из них — и это дает значительное преимущество. С помощью этой опции вы можете выбрать, как долго вы хотите, чтобы ваш двигатель включался.

Если вы знаете, что ваш двигатель или машина склонны к скачкам напряжения или, например, устарели и изношены, вы можете установить время включения питания. Если, с другой стороны, вы знаете, что ваша машина прочная и надежная, вы можете позволить ей включиться быстрее. В любом случае, эта гибкость и настраиваемость являются огромным преимуществом.

4.  Потенциальное увеличение количества пусков в час

Обычному двигателю требуется много энергии. Это означает, что, в зависимости от машины, она может не включаться чрезмерное количество раз в течение определенного часа.

Однако при плавном пуске ваш двигатель будет расходовать меньше энергии при каждом включении, а это означает, что он сможет включаться чаще.

5.  Снижение риска перегрева

Большой выброс энергии, связанный с обычным запуском, иногда может привести к перегреву двигателя. Этот перегрев может быть безвредным, но он также может привести к временному отключению двигателя и даже к его необратимому повреждению.

Само собой разумеется, что плавный пуск не включает этот первоначальный выброс мощности. Вместо этого на двигатель подается слабый импульс электричества, что значительно снижает риск перегрева.

6.  Повышение операционной эффективности

Обычные стартапы иногда могут работать отлично. Однако в других случаях они могут вызвать проблемы. Мотор может перегреться. Машина может выйти из строя. Может быть скачок напряжения.

Поскольку риск возникновения этих проблем устраняется или значительно снижается при плавном пуске, ваша машина сможет работать более эффективно и с меньшим риском возникновения проблем и повреждений.

7.  Увеличенный срок службы

Невозможно гарантировать срок службы машины. Все может случиться, и повреждение может произойти в любое время. Тем не менее, можно поспорить, что, установив устройство плавного пуска на машину, вы продлите срок ее службы.

В этом есть смысл — вы снижаете риск многих происшествий и несчастных случаев, которые могут сократить срок службы машины.

В чем разница между плавным пуском и ЧРП?

ЧРП имеет некоторое сходство с устройством плавного пуска, но имеет достаточно различий, чтобы выделить его в отдельный класс. Официально известный как частотно-регулируемый привод – это устройство управления двигателем, которое регулирует скорость асинхронного двигателя переменного тока. Это означает, что он может контролировать скорость вращения двигателя во время циклов пуска и останова, а также во время обычного рабочего цикла.

Исходя из этого, легко увидеть сходство между ЧРП и плавным пуском. У обоих есть способ контролировать количество энергии, проходящей через двигатель во время его запуска, и оба могут помочь предотвратить такие вещи, как скачки напряжения и проблемы во время запуска. Однако они различаются в отношении методов, которые они используют для достижения этой цели.

Должен ли я использовать устройство плавного пуска или ЧРП?

ЧРП обычно предпочтительнее, если вашей основной целью является экономия энергии. Это связано с тем, что частотно-регулируемый привод не просто ограничивает скорость двигателя на этапе включения. Это также может помочь вам контролировать скорость во время обычного рабочего цикла, а также во время фазы отключения питания. Это делает их идеальными для снижения мощности, когда она не нужна, в результате чего в целом расходуется меньше энергии.

ЧРП также являются хорошим выбором в ситуациях, когда важно иметь возможность контролировать скорость и плавность работы машины. Под это описание подходят такие приложения, как лифты и эскалаторы. В таких приложениях вы сможете контролировать постоянную скорость этих частей оборудования и предотвращать неожиданные скачки мощности.

Каковы некоторые распространенные причины неудач плавного пуска?

Какими бы замечательными ни были плавные пуски, они не безошибочны. Как и любая другая часть оборудования или механизмов, правильное сочетание проблем может привести к их отказу или поломке. Хотя ваше устройство плавного пуска должно быть в хорошем рабочем состоянии в обозримом будущем, вы никогда не знаете, что может случиться.

Если вы заметили проблему или неисправность в устройстве плавного пуска, это может быть связано с одной из следующих проблем:

• Перегрев: Как упоминалось ранее, перегретая машина может вызвать множество других проблем. Машина с плавным пуском меньше перегревается, чем машина с обычным пуском, но все же это возможно.
• Слишком высокое напряжение:  Поскольку вся цель плавного пуска состоит в том, чтобы сначала ограничить величину электрического тока, это вряд ли произойдет.
  Однако, если во время запуска на двигатель подается более высокое напряжение, чем обычно, это может привести к проблемам.
• Слишком большой ток: Эта проблема похожа на проблему слишком большого напряжения. Если сначала на двигатель поступает слишком большой ток, это может привести к перегрузке цепей и вызвать неисправность.

Хотя может показаться, что плавный пуск чреват проблемами и неисправностями, на самом деле все наоборот. Плавный пуск делает ваши двигатели и механизмы менее склонными к сбоям в работе и прекрасно защищает их от таких вещей, как перегрев и скачки напряжения. Они также значительно увеличивают срок службы большинства двигателей.

Нельзя сказать, что устройства плавного пуска никогда не ломаются и не вызывают проблем, но, как правило, они очень надежны и обеспечивают дополнительный уровень безопасности и защиты ваших двигателей.

Услуги по ремонту устройств плавного пуска

Свяжитесь с Global Electronic Services для всех ваших потребностей в ремонте сегодня

У вас есть двигатели, промышленная электроника, гидравлика или другое оборудование, которое нуждается в обслуживании и ремонте? Если это так, Global Electronic Services здесь, чтобы помочь. Стандартное время ремонта составляет от одного до пяти дней, а также мы предлагаем срочное обслуживание в течение одного-двух дней, если работа требует срочного внимания. Чтобы начать ремонт, просто свяжитесь с нами, чтобы запросить расчет стоимости. Если у Вас возникнут дополнительные вопросы, будем рады ответить на них по телефону 877-249.-1701.

Запросить цену

Руководство: устройства плавного пуска электродвигателей

Правильный пуск — первый шаг к успеху. При разработке приложения всегда стоит учитывать, что именно происходит при запуске электродвигателя. Устройство плавного пуска обеспечивает лучший пуск, тем самым избегая скачков напряжения и резких движений. Устройства плавного пуска также позволяют приложениям иметь плавный останов.

Знакомство с устройствами плавного пуска

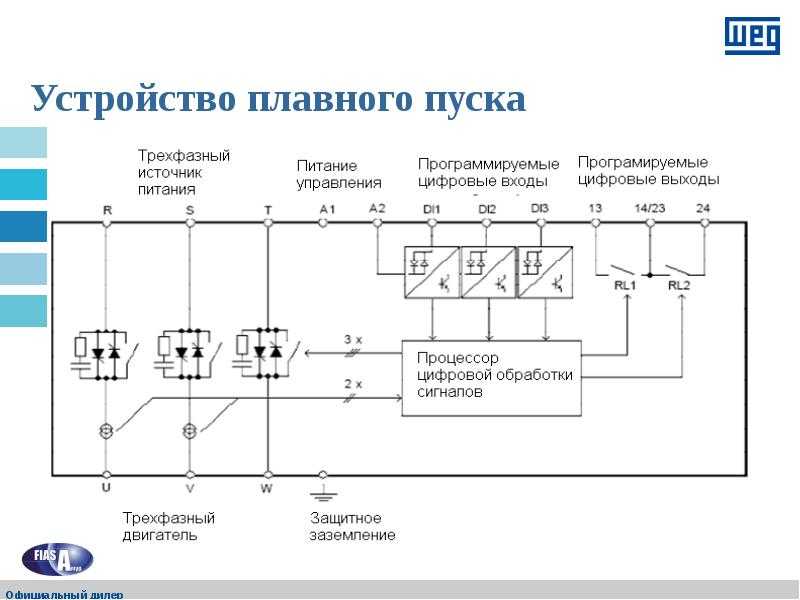

Принцип работы электрических устройств плавного пуска заключается в передаче напряжения через ряд соединенных полупроводников. Во время плавного пуска эти компоненты можно настроить таким образом, чтобы постепенно пропускать увеличивающийся ток. Обратив процесс вспять, можно постепенно снижать напряжение, в конечном итоге приводя двигатель к плавной остановке.

Устройство плавного пуска использует два основных параметра: ограничение напряжения и управление временем пуска. Регулировка этих факторов в соответствии с вашими требованиями к пусковому моменту позволяет избежать пиков пускового тока при запуске двигателя и снизить механическую нагрузку на двигатель и подключенное к нему оборудование.

Преимущества использования устройства плавного пуска

Основные преимущества использования устройства плавного пуска:

Лучшее управление приложениями
Во многих случаях внезапный неконтролируемый запуск и остановка могут вызвать проблемы. Это напр. случай с насосами, где внезапные остановки приводят к гидравлическим ударам, что приводит к износу трубопроводов. Такие приложения, как центробежные вентиляторы и охлаждающие компрессоры, также выигрывают от плавного пуска, поскольку он снижает первоначальную нагрузку на систему и тем самым продлевает срок службы приложения.

Предотвращение скачков мощности
Как при использовании пускателей с прямым пуском, так и при пуске по схеме звезда-треугольник, разгон двигателя до полной скорости и крутящего момента часто приводит к возникновению пикового тока, который может более чем в 10 раз превышать номинальный ток двигателя. У многих поставщиков энергии есть требования, которые ограничивают такие пики тока, поскольку они могут вызвать падение напряжения в сети питания и трансформаторе. Это также относится к морским приложениям с питанием от генератора, где непреднамеренные пики тока увеличивают риск неисправности.

Важные соображения при выборе устройства плавного пуска

Выбор устройства плавного пуска зависит от следующих критериев:

• Тип применения и использование
• Номинальная мощность и ток двигателя
• Коэффициент загрузки приложения

Важно найти правильный баланс между снижением напряжения и потребностью в крутящем моменте, так как слишком сильное ограничение тока препятствует запуску двигателя, а недостаточное его ограничение лишает смысла даже использование устройства плавного пуска.

Также имеет значение количество пусков, необходимое в течение заданного периода. Устройство плавного пуска выделяет значительное количество тепла во время работы, поэтому существует естественный предел того, сколько раз двигатель можно останавливать и запускать при нормальной эксплуатации. Если требуются частые пуски и остановы в час, может потребоваться увеличить размер и мощность устройства плавного пуска относительно номинальной мощности двигателя.

Рекомендуется установка байпасных и сетевых контакторов. Байпасный контактор устанавливается параллельно устройству плавного пуска для отвода питания, когда двигатель достигает рабочей скорости. Это снижает потери энергии и продлевает срок службы устройства плавного пуска. Сетевой контактор устанавливается последовательно с устройством плавного пуска для безопасного отключения питания устройства плавного пуска. Если устройство плавного пуска имеет встроенный обходной переключатель, внешний обходной контактор не требуется.

Всегда следует учитывать тип приложения и среду, например. выбор устройства плавного пуска, предназначенного для использования в морских условиях, на больших высотах или в опасных условиях.

Устройства плавного пуска для различных применений

Использование устройств плавного пуска может иметь значение для многих различных типов приложений в различных отраслях и рынках.

Промышленное применение
Для центробежных насосов и других промышленных насосов можно использовать устройство плавного пуска для снижения крутящего момента двигателя во время пусковой последовательности. Выполнение плавной остановки путем медленного уменьшения тока является эффективным способом предотвращения гидравлического удара.

Конвейерные ленты с легкими или хрупкими грузами выигрывают от плавного пуска и остановки, которые предотвращают толчки материала и чрезмерный износ редукторов и муфт. Кроме того, он может предотвратить проскальзывание ремней в устройствах с ременным приводом.

Для компрессоров устройство плавного пуска обеспечивает лучшие пусковые характеристики, особенно для винтовых компрессоров, где крутящий момент нагрузки увеличивается с увеличением скорости.

Морские установки
Устройства плавного пуска полезны для целого ряда морских применений, включая насосы балластной воды, грузовые насосы и скрубберные насосы. Возможность устранения пиков пускового тока полезна для использования генератора, поскольку предотвращает перегрузку генератора.

Системы HVAC
Для центробежных вентиляторов устройства плавного пуска могут помочь снизить пусковой момент, чтобы предотвратить проскальзывание ремня и предотвратить падение напряжения из-за высоких пусковых токов. Поскольку многие крупные промышленные вентиляторы приводятся в действие относительно мощными двигателями, установленными на маховике, они обычно требуют тяжелого пуска. Для преодоления начальной инерции рекомендуется выбрать устройство плавного пуска большего размера, чем размер двигателя.
