Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т.д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах. Наиболее популярны такие конструктивные решения:

• Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Рис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

• Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Рис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

• Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
• DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Рис. 3: Принципиальная схема DLP проектора
• LCD проекторы
  – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов. Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

• Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
• Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу
• Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу
• Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель
• Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние
• Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более “гуманные” способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

• Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

• При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

• В стенке напротив сделайте отверстие для монитора ноутбука. Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

• Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

• Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Рис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм. Рис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

• Установите напротив зазора вентилятор, в данном случае используется кулер. Рис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

• Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
• Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
• Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Рис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы.

Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции

Проектор для телефона своими руками: материалы, схема сборки, настройка

Вы знали, что при помощи старой коробки и канцтоваров можно своими руками собрать домашний проектор для телефона? Это лёгкий и весёлый эксперимент, который вы можете провести дома.

В интернете есть много информации об этом, но я собрал всё воедино и записал готовую инструкцию.

Шаг 1: Как работают проекторы для смартфонов

Есть два основных типа проекторов. Все они идут со своими особенностями, сильными и слабыми сторонами, но большинство работает на технологиях LCD и DLP. LCD — более старая технология, но это не значит, что она становится устаревшей. LCD значит жидкокристаллический дисплей. То, как он отображает картинку на экране — увлекательно и не так сложно, как вы могли себе представить.

Лампочка настроена на пропускание довольно мощного света через призму. Призма разбивает свет на его составные цвета, а они отправляются сквозь маленькие ЖК-экраны. Сами экраны посылают сигналы, проходящие в определенных местоположениях пикселей. Затем свет проецируется через объектив на экран, где изображения можно увидеть человеческим глазом. DLP, Digital Light Processing, или Цифровая обработка света, немного сложнее.

На этот раз свет проходит через вращающееся цветовое колесо, располагающееся на чипе, который оснащён сотнями тысяч крошечных зеркал. Зеркала выключаются или включаются электронными импульсами в соответствии с необходимостью на этот момент времени. Хотя одновременно отображается только один цвет, другой следует за ним так быстро, что кажется, будто основные цвета смешиваются до нужного цвета.

Кажется, что изображение светится постоянно, когда на самом деле его маленькие части постоянно мерцают. Эта технология была разработана Texas Instruments и основана на более старой технологии, которая использовалась для цветного телевидения в 1950-х годах. Знать разницу между этими двумя типами проекторов для телефонов может быть важно, так как ЖК-дисплей считается лучше для статических или высококонтрастных изображений. DLP, с его более яркими цветами, считается более подходящим для видео.

Известно, что некоторые DLP-проекторы проявляют эффект радуги. Это может произойти, когда белые объекты движутся на темном фоне, в это время можно увидеть небольшие тени красного, синего или зеленого. Большинство современных DLP-проекторов преодолели эту проблему с помощью нескольких чипов и более высоких скоростей вращения цветного колеса.

Шаг 2: Вещи, которые нам понадобятся

Материалы:

• Увеличивающая линза (лупа)
• Пенопластовая панель
• Смартфон
• Клей-карандаш
• Клей ПВА
• Обувная коробка

Инструменты:

• Хобби-нож
• Пистолет для горячего клея
• Нож для резки
• Ножовка
• Линейка

Шаг 3: Срежьте ручку с лупы

Аккуратно срежьте ручку с лупы при помощи ножовки.

Шаг 4: Усиливаем коробку

Усильте коробку, проклеив створки и углы.

Шаг 5: Дайте клею высохнуть

Но не увлекайтесь слишком, нескольких минут вполне хватит.

Шаг 6: Определяем положение линзы

Поставьте коробку в вертикальное положение. Поместите линзу сверху и отцентруйте. При помощи карандаша обведите круг по контуру линзы.

Шаг 7: Вырезаем ровный круг

Если у вас есть насадка с лезвием на циркуль — вы можете с лёгкостью вырезать идеальных круг, иначе постарайтесь сделать его максимально ровным.

Шаг 8: Выдавливаем вырезанную часть

Надавите на неё. Удовлетворение практически такое же, как от лопания пупырки.

Шаг 9: Позиционируем линзу

Перед тем как приклеить линзу, выровняйте её ровно по отверстию.

Шаг 10: Приклеиваем линзу

Шаг 11: Срезаем лишний картон с крышки

После того, как вы наденете на коробку крышку, она может закрыть часть линзы (это зависит от габаритов коробки). Возьмите вырезанный круг и используйте его как лекало для того, чтобы вычертить и вырезать нужный кусок крышки.

Шаг 12: Сооружаем стенд для смартфона

Из пенопласта соорудите стенд. Убедитесь, что он перпендикулярен своему основанию, иначе картинка будет искажаться.

Шаг 13: Прикрепите телефон к стенду

При помощи двустороннего скотча закрепите телефон на стенде.

Шаг 14: Настройте телефон

Установите яркость на максимум — больше света дадут боле яркую картинку.
Линза «переворачивает» лучи света, поэтому вам нужно будет положить телефон «вверх ногами» и заблокировать функцию автоповорота.
Отзеркальте изображение (опционально) — скачайте приложение, которое будет переворачивать вашу картинку.

Шаг 15: Настройте портативный проектор

Как и любой проектор, ваш нуждается в калибровке. Поместите смартфон в дальней части коробки и постепенно двигайте его ближе к линзе, вы заметите, что изображение становится более чётким\размытым. Двигайте смартфон взад-вперёд, пока не найдёте идеальное положение.

Шаг 16: Выключите свет, оцените результат

Выключите свет, дайте глазам привыкнуть и наслаждайтесь результатом.

Как сделать дешевый проектор для смартфона своими руками (шаг за шагом)

Сара Родригес-Мартинес

А- А+

Скачать как PDF

Подпишитесь ниже, чтобы скачать статью немедленно

Вы также можете выбрать свои интересы для бесплатного доступа к нашему обучению премиум-класса:

Основы бизнеса

Шпаргалки

Детская фотография

Красочные городские пейзажи

Состав

Творческая фотография

Креативные концепции портрета

Цифровые фотоколлажи

Сказочная портретная фотография

Фотография еды

Интерьерная фотография

Редактирование ландшафта

Пейзажная фотография

Обработка Lightroom

Пресеты Lightroom

Длинная выдержка

Макрофотография

Фотография Млечного Пути

Моя камера и фотография

Органический маркетинг

Домашние животные

Фотография товара

Фотография неба

Социальные сети

Натюрморт

Интервальная съемка

Туристическая фотография

Городская фотография

Фотография дикой природы

Ваша конфиденциальность в безопасности. Я никогда не поделюсь вашей информацией.

Самодельный проектор для смартфона — увлекательный проект, которым можно заниматься всей семьей. Вы узнаете, как работает оптика, и разовьете свой творческий потенциал, а также утилизируете коробки, которые есть у вас дома.

Наслаждайтесь просмотром видео и фотографий на телефоне с помощью недорогого проектора для смартфона, сделанного своими руками!

Фото Анеты Павлик на Unsplash

[ Примечание: ExpertPhotography поддерживается читателями. Ссылки на продукты на ExpertPhotography являются реферальными ссылками. Если вы воспользуетесь одним из них и купите что-нибудь, мы немного заработаем. Нужна дополнительная информация? Посмотрите, как это все работает здесь. ]

Для этого урока вам понадобится

• Коробка для обуви (или аналогичная)
• Плотная черная бумага или черная матовая краска
• Карандаш
• Линейка
• Клей и кисть
• Двусторонний скотч (дополнительно)
• Ножницы или точный нож
• Увеличительное стекло
• Зеркало.

Шаг 1. Выберите правильное зеркало и коробку для самодельного проектора

Чтобы собрать этот проектор, мы поместим зеркало и увеличительную линзу в коробку, чтобы световые лучи, исходящие от вашего телефона, создавали большее проецируемое изображение . Чем больше света попадает на увеличительное стекло, тем ярче будет итоговое изображение. По этой причине вы хотите иметь относительно узкую коробку, чтобы избежать рассеивания света до того, как он достигнет стекла.

Вам понадобится длинная коробка, чтобы можно было регулировать расстояние между проекционным объективом и телефоном. Имея это в виду, вам нужно использовать коробку, на которую поместится экран вашего телефона. В моем случае я взял коробку 16х31х12 см.

Зеркало должно быть прямоугольным и простым и иметь как минимум тот же размер, что и телефон, который вы будете использовать.

Шаг 2. Затемните внутреннюю часть проектора для лучшего качества изображения

С помощью высокоточного ножа или ножниц вырежьте одну из узких сторон внешней коробки. Сохраните его, потому что это неотъемлемая часть вашего проектора.

Не забудьте также разрезать крышку коробки.

Свет, отражающийся от стенок коробки, может вызвать шум и привести к ухудшению качества изображения. Чтобы избежать этого, вы должны сделать внутренние стороны проектора черными. Вы можете покрыть внутреннюю часть проектора, наклеив черную матовую бумагу.

Кисточкой равномерно распределите клей, чтобы черная бумага плотно прилегала к коробке. Если хотите, вместо клея можно использовать двусторонний скотч.

Другой вариант — покрасить коробку. Имейте в виду, что вам нужно будет дать краске высохнуть, и обязательно используйте продукт с матовой текстурой. Вам также необходимо покрыть внутреннюю часть крышки коробки и узкую сторону коробки, которую вы вырезали ранее.

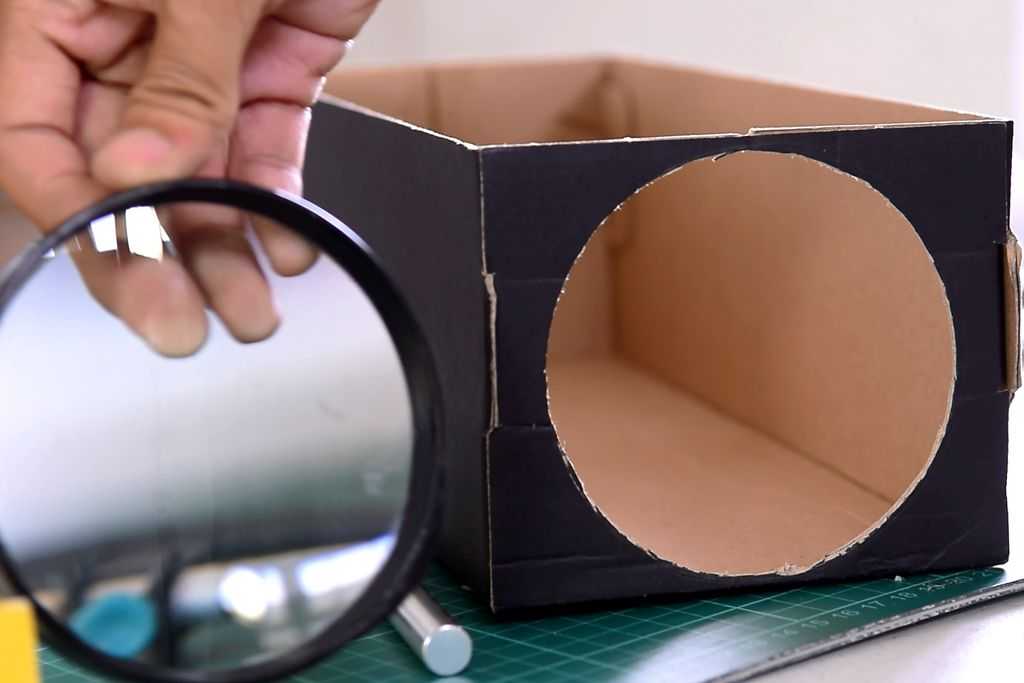

Шаг 3. Как установить объектив в самодельный проектор для смартфона

Возьмите увеличительное стекло и снимите его ручку. Обведите контур увеличительного стекла в центре узкой стороны, которую вы вырезали.

Прецизионным ножом вырежьте контур так, чтобы увеличительное стекло плотно вошло в сделанное вами отверстие. Теперь у вас есть сторона объектива, готовая к установке.

Шаг 4. Создание регулируемого ручного фокуса для проектора смартфона

Наличие регулируемого фокуса означает, что мы должны иметь возможность перемещать объектив относительно телефона. Для этого вам нужно построить вторую коробку, которая поместится внутри внешней коробки. Измерьте внутреннюю часть коробки. Сделайте сгибы на 4 листах черной бумаги так, чтобы они соответствовали краям коробки, используйте линейку, чтобы сделать точные сгибы на бумаге.

Когда у вас будут все четыре сгиба, сделайте надрезы глубиной 5 мм на одном из краев и сложите получившиеся клапаны.

Прикрепите створки к соседним с помощью клея.

Это сделает конструкцию более жесткой. Затем склейте листы друг с другом, чтобы получилась открытая коробка. Наконец, приклейте сторону линзы к клапану внутренней коробки.

Внутренняя коробка должна относительно плотно прилегать к внешней.

Шаг 5. Установка зеркала в картонный проектор для смартфона

Объектив проецирует изображения с телефона, концентрируя и преломляя свет. Это означает, что изображение, которое мы получаем на стене, перевернуто вверх ногами и слева направо. Исправить первое несложно. Все, что вам нужно сделать, это отключить функцию автоповорота экрана телефона и перевернуть телефон вверх дном.

Чтобы исправить изображение слева направо, вам нужно зеркало, чтобы получить зеркальное изображение, которое инвертирует линза.

Поместите зеркало под углом 45⁰ к стороне, противоположной линзе. Убедитесь, что, глядя в зеркало сверху, вы видите выступающую линзу.

Шаг 6. Вырежьте окно для вашего смартфона

Измерьте ширину и длину экрана вашего телефона. На крышке проектора прямо над зеркалом нарисуйте прямоугольник размером с экран вашего телефона.

Вырежьте прямоугольник точным ножом. Не беспокойтесь, если прямоугольник получится слишком большим, но будьте осторожны, чтобы не превысить размер самого телефона.

Вставьте увеличительное стекло в отверстие, которое вы вырезали в шаге 3. Готово! Вы сделали свой собственный проектор для смартфона. При желании вы можете украсить его красками, цветной бумагой или любым другим подручным материалом.

Как настроить фокус проектора для получения оптимального изображения

Чтобы настроить проектор, поместите его перед белой стеной или экраном. Включите максимальную яркость телефона и поместите его лицевой стороной вниз поверх прорезанного отверстия. Я рекомендую вам отключить автоповорот и установить время сна экрана на «Никогда». Далее выключите весь свет в комнате, единственным источником света должен быть проектор.

Медленно отодвиньте линзу от зеркала, глядя на изображение на стене. Прекратите двигать объектив, когда получите резкое изображение. Возможно, вам придется изменить расстояние между стеной и проектором, если изображение недостаточно четкое.

Это пример проекции с помощью моего самодельного проектора для смартфона.

Сборка проектора без зеркала

Если у вас нет зеркала, вы все равно можете сделать проектор. Поместите телефон перевернутым изображением прямо перед объективом. Чтобы телефон был надежно закреплен, я рекомендую закрепить его на липучке. Это также облегчит извлечение телефона.

Без зеркала проектор вашего смартфона не исправит инверсию изображения. По этой причине я рекомендую вам избегать всего, что связано с письмом.

Часто задаваемые вопросы

Как работает самодельный проектор?

Идея проектора заключается в том, что световые лучи, исходящие от вашего телефона, проходят через увеличительную линзу, расположенную на определенном расстоянии. Это создает большее проецируемое изображение. Это изображение будет перевернутым, но это можно исправить, поместив зеркало между телефоном и объективом.

Почему изображение моего самодельного проектора перевернуто?

Изображение самодельного проектора перевернуто, если в нем используется только одна выпуклая линза. Изображение будет инвертировано и увеличено.

Какой объектив используется в самодельном проекторе?

Для сборки самодельного проектора вам понадобится выпуклая линза. Эти линзы больше в центре, чем по краям. Самый простой способ получить выпуклую линзу — использовать увеличительное стекло. Вы можете снять держатель и поместить его в проектор.

Как увеличить экран проектора?

Большинство проекторов имеют кольцо масштабирования для увеличения изображения. Если у вас есть самодельный проектор, у вас, вероятно, не будет кольца зума. Самый простой способ увеличить экран — поставить проектор дальше. Возможно, вам придется перенастроить фокус, перемещая телефон вперед и назад.

Кто изобрел проектор?

Проекторы изображений с линзами существуют с 1659 года, когда Христиан Гюйгенс изобрел волшебный фонарь. Эдверд Мейбридж изобрел в 1879 году.первый проектор для движущихся изображений. Хотя Эдисон построил свой кинопроектор в 1894 году, первый успешный проектор был изобретен братьями Люмьер годом позже.

Заключение

Сборка собственного проектора — это увлекательный проект «сделай сам», который вы можете сделать самостоятельно или всей семьей. Хотя это не профессиональный проектор и может не дать идеального изображения, он дает довольно хороший результат. Вы можете использовать его как изящный маленький гаджет на вечеринке по случаю дня рождения вашего ребенка или создавать специальные эффекты для Хэллоуина. Этот проект — увлекательный способ для детей узнать о линзах и свете, а также отличный способ повторного использования материалов.

Ознакомьтесь с нашими статьями о выборе объектива для камеры iPhone или лучшего макрообъектива для iPhone.

Как превратить телефон в проектор

Простое руководство о том, как превратить телефон в проектор. Все, что вам нужно, это несколько расходных материалов, включая увеличительное стекло и коробку из-под обуви. Легкие инструкции.

Не тратьте сотни долларов на проектор, если вместо этого вы можете превратить свой телефон в мини-проектор . Все, что вам нужно, это несколько предметов домашнего обихода и немного времени, чтобы сделать собственный проектор.

Я превратил свой iPhone в настенный проектор менее чем за 4 доллара.

Ты можешь в это поверить?

Это было легко и просто и заняло около 10 минут, а затем я использовал проектор для переноса букв и цифр на стену.

Прямо как эта стена с рецептами.

Если вы физик, этот пост будет иметь для вас смысл.

Идеально.

Если вы похожи на меня, а физика и наука кружат вам голову…..трудно понять, как это работает или почему это работает…..но самое удивительное…..

… это действительно работает.

Вот как я это сделал.

Как превратить телефон в проектор

Я сделал этот проект после того, как прочитал этот пост от Photojojo, и это было так здорово, что я должен был поделиться.

Вот как превратить телефон в проектор.

Это потрясающе.

Идеи безграничны. Я всегда за фрески. Это идеальный проект для создания фрески или карты на стене. Вы также можете передавать изображения, текст или числа с помощью вашего i-phone и этих материалов.

Поставки:

Черная конструкционная бумага

Черная лента

ОБУВА нашел это увеличительное стекло в отделе канцелярских товаров Wal-Mart всего за 0,94.

Вы можете просто отвинтить ручку, чтобы снять ее.

Шаг 2. Прорежьте отверстие в конце коробки

Мелом обведите увеличительное стекло.

Вырежьте отверстие.

Шаг 3. Плотно вставьте увеличительное стекло в отверстие

. Убедитесь, что оно плотно прилегает.

По краям будет немного света.

Не беспокойтесь об этом. Мы собираемся добавить ленту, чтобы скрыть их.

Шаг 4. Обклейте края черной лентой

Вы не хотите, чтобы свет просвечивал вокруг увеличительного стекла.

Прикрепите ленту к краям круга.

Плотно закрепите скотчем, пока не перестанет светиться свет.

Шаг 5. Накройте внутреннюю часть коробки черной плотной бумагой

Вам нужно, чтобы как можно больше света отражалось через увеличительную коробку, а не поглощалось внутри коробки.

Добавьте черную плотную бумагу по краям и бокам.

Приклейте или закрепите скотчем.

Шаг 6. Поместите iPhone в конец коробки

Отрегулируйте фокус.

Вы можете перемещать ящик ближе и дальше от стены, чтобы сфокусировать его.

Вы также можете перемещать телефон ближе и дальше от увеличительного стекла внутри коробки, чтобы сфокусировать его.

Поднимите телефон или сделайте для него эту удобную подставку из канцелярских скрепок.

Шаг 7. Спроецируйте изображение на стену

Вот как выглядел мой рецепт после того, как я спроецировал его на стену.

Затем можно обвести карандашом и заполнить краской или маркером.
