Как сделать проектор своими руками: Как сделать проектор своими руками в домашних условиях? ТОП-лучших идей + инструкция с чертежами, схемой и фото

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

• линзы;
• объектив.

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа. Это всё, что изначально важно знать для изготовления проектора своими руками.

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картона и лупа. Эти элементы недорогие и их вполне можно купить в любом магазине по продаже вещей для быта. Если имеется такая возможность, то вместо увеличительного стекла, рекомендуется использовать линзу Френеля.

Далее, нужно поместить линзу перед телефоном (выступает в роли источника картинки), который предварительно настраивается на максимально возможную яркость. После этого, оба элемента прикрепляются к коробке и проектор можно считать готовым. Картинка переносится на экран (в роли экрана может выступать простынь, закреплённая на стенке).

Этот способ изготовления проектора является идеальным для детей или подростков, которые только начинают разбираться в правилах оптики, поскольку итоговая картинка будет довольно низкого качества.

Проектор на основе ноутбука

Для изготовления описанного прибора таким способом, потребуется ноутбук, картонная коробка, линза Френеля, изготовленная из жесткого пластика и скотч.

Коробку нужно подбирать так, чтобы её длина составляла около 50 сантиметров, при этом площадь торцовой части коробки должна быть больше размеров экрана ноутбука.

Линзу разрешено подбирать различных размеров, но идеальным вариантом будет размер 20 на 25 сантиметров. Линзы таких размеров применяются для чтения книг. Цена одной линзы варьируется от 7 до 8 долларов.

Подготовив все эти компоненты для создания проектора нужно следовать такой пошаговой инструкции:

На передней стенке коробки вырезается выемка в форме прямоугольника, её размеры должны быть меньше размеров линзы. Для точности нужно в качестве образца приложить линзу к картонной коробке, обвести её, а затем с каждой из сторон сделать отступ по одному сантиметру во внутрь и начертить прямоугольник меньших размеров. Нарисованный прямоугольник вырезается.

Используя скотч, следует прикрепить линзу к внутренней части поперечной грани коробки. Обязательно нужно проконтролировать тот момент, чтобы линза прикреплялась рифленой частью.

Нужно поместить ноутбук экраном вниз и положить клавиатурой на верхнюю часть коробки. Такое положение даст возможность сразу добиться прямого и высококачественного изображения. Но нужно учесть тот факт, что размеры изготовленного прибора окажутся довольно внушительными.

Чтобы придать проектору внешнюю привлекательность, нужно отделить коробку от ноутбука и покрасить её с помощью баллончика в любой понравившийся цвет.

Следует учесть тот факт, что линза Френеля способствует небольшому искажению картинки: её края будут чуть-чуть размытыми, а цент сфокусирован. В этой ситуации для увеличения чёткости и яркости необходимо максимально увеличить яркость ноутбука и как можно больше затемнить помещение.

Но стоит отметить ещё и то, что яркость изображения зависит ещё и от расстояния между изготовленным оборудованием и экраном. Чем ближе представленное оборудование к экрану, тем лучше качество картинки.

Проектор для слайдов

Ещё одной идеей самодельного проектора является применение фонарика или лампы в комбинации с лупой для чтения, предпочтительнее всего, чтобы она была не очень выпуклой.

Изначально нужно создать экран для просмотра изображения, для этого на стенку нужно повесить простынку, после чего, на расстоянии в 2-3 метра от экрана, ставится стул. На стул помещают осветительный прибор. Перед источником света следует установить слайды, для этого рекомендуется изготовить специальную подставку или же можно просто удерживать слайды рукой.

Чтобы увеличить картинку нужно использовать лупу. В результате слайды должны быть размещены между увеличительным стеклом и фонариком. Размеры и чёткость изображения, как и в прошлом варианте, регулируются за счёт изменения расстояния между самодельным оборудованием и экраном.

Подобный вариант изготовления проектора является идеальным вариантом для того, чтобы весело провести время с детьми.

Ниже можно ознакомиться с фото различных самодельных проекторов.

Фото проекторов своими руками

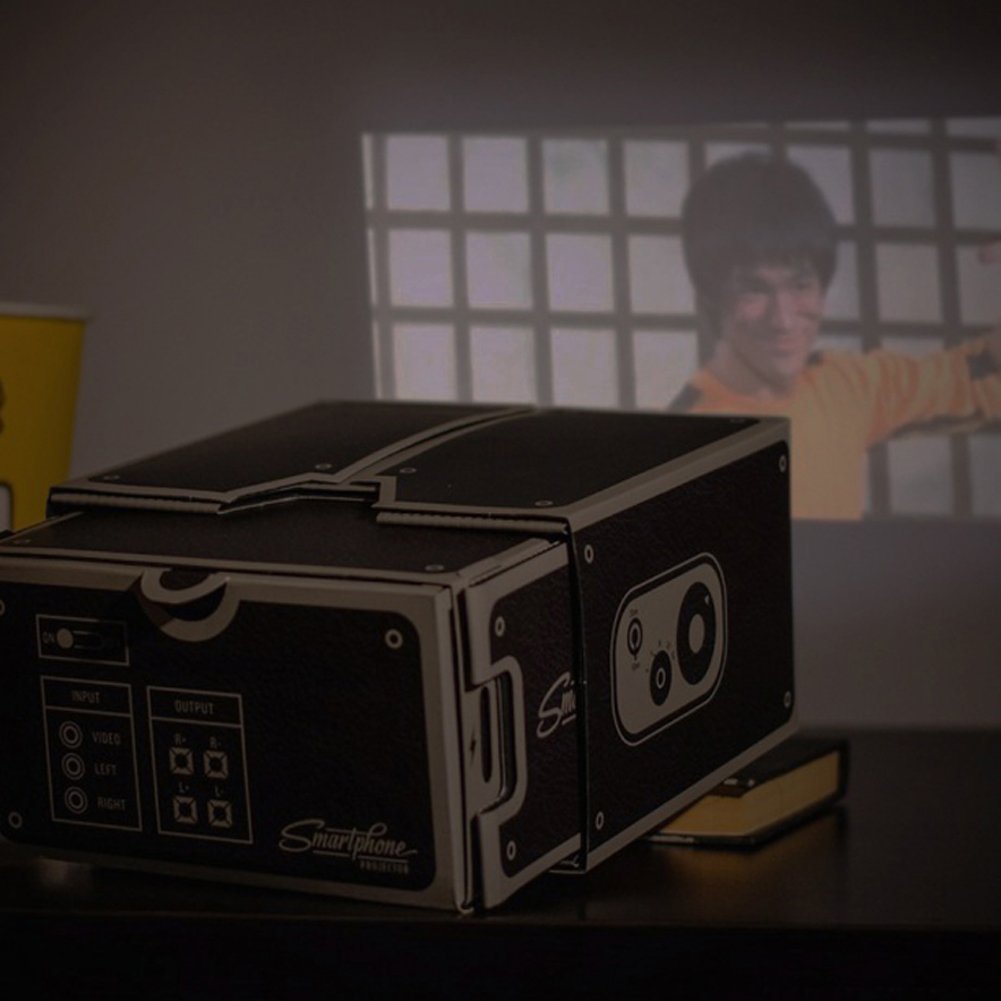

Как собрать проектор из смартфона, лупы и коробки от обуви

Проектор — дорогое устройство, но его можно собрать самостоятельно из подручных предметов. Нам потребуется смартфон в качестве источника изображения, лупа, чёрная краска или бумага, а также коробка из-под обуви, скотч или клей, карандаш и канцелярский нож.

Вырежьте в коробке отверстие, в которое можно закрепить лупу. Если у вас есть линза отдельно, вы можете вклеить её, а в том случае, если вы не хотите портить лупу, её можно примотать скотчем (лучше всего изнутри, чтобы конструкция смотрелась более эстетично).

Внутреннюю часть коробки покрасьте чёрной краской или обклейте чёрной бумагой. Это необходимо для того, чтобы в коробке было темно и свет не поглощался стенками, а поступал только на линзу. Если не покрасить коробку, изображение будет недостаточно ярким.

Выключите в комнате свет, зашторьте окна, установите на смартфоне максимальную яркость и запустите видео. Если изображение получилось плохо сфокусированным, попробуйте изменить расстояние смартфона от линзы, перемещая его внутри коробки. Зафиксируйте смартфон в такой позиции, при котором картинка получается наиболее чёткой.

С проектором лучше всего использовать специальное полотно из белой ткани, но можно обойтись и обычной стеной. Имейте в виду, что размер изображения зависит от удалённости проектора от стены. Чем он дальше, тем картинка больше, но её качество снижается.

📽 Проектор своими руками: пошаговые инструкции

Многим с детства знакомо это изделие – проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

Содержание статьи

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

1. Приложить лупу к торцу коробки и обрисовать её.
2. Вырезать отверстие и закрепить в нём лупу.

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Экран для проектора своими руками

Экраном для проектора может служить лист ватмана или белая натянутая ткань. Из-за того, что у самодельных устройств световой поток слабый, смотреть воспроизведение следует в абсолютно тёмной комнате, а проектор ставить недалеко от экрана.

Кронштейн для проектора своими руками

Проектор устанавливают по-разному. Можно перед каждым сеансом вытаскивать его из угла и располагать на столе. Но это хлопотно и неудобно. Поэтому стоит найти ему постоянное место, где он никому не будет мешать, не портить дизайн жилища и всегда находиться в боевой готовности. Такое место оказалось на потолке.

Заключение

Всегда приятно пользоваться вещами, которые сделаны своими руками. И вдвойне приятней, если дело рук своих доставляет удовольствие другим людям. Вот проекторы и являются таким изделием. Смотреть зрелище в компании всегда веселей.

МебельРаскладной стол своими руками: различное назначение и разнообразные конструкции

DIY HomiusМоющие жидкости для крыши: свойства, виды и особенности применения

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

изготовление из смартфона своими руками в домашних условиях

Проектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

• Платы управления;
• Источника света в виде лампы или светодиода;
• 2 линз Френеля;
• Жидкокристаллической матрицы;
• Объектива.

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

• Пистолет с термоклеем;
• Вытянутая прямоугольная коробка;
• Увеличительное стекло;
• Чёрный маркер или краска;
• Канцелярский нож.

Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.

Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

• 2 линзы Френеля;
• Линза из хорошего увеличительного стекла;
• Отрезок канализационной трубы одного с линзой диаметра;
• 2 направляющих с подшипниками скольжения;
• Длинный винт с гайкой;
• Крепления для винта и направляющих;
• Светодиод на 100 ватт;
• Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
• Компьютерные вентиляторы на 120 и 80 мм;
• Компьютерный блок питания на 300 ватт;
• Повышающий DC-DC преобразователь на 150 ватт;
• Двухжильный кабель общим сечением 2 мм²;
• Дешёвый китайский планшет или телефон с поддержкой OTG;
• Тактовая кнопка;
• Клей B-7000;
• Любая термопаста;
• Термоклей;
• 4 силиконовых или резиновых ножек;
• Листовой пластик, не пропускающий свет;
• Баллончик чёрной матовой краски;
• 2 мебельных петли;
• Фанера;
• Уголки для скрепления листов фанеры;
• Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
• Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

1. ЖК матрица.
2. Линзы Френеля.
3. Держатели линз Френеля.
4. Держатель матрицы.
5. Крепления направляющих.
6. Крепления винта.
7. Направляющие.
8. Винт.
9. Подшипники скольжения.
10. Гайка.
11. Каретка объектива.
12. Держатель линзы.
13. Линза.
14. Ручка фокусировки.
15. Материнская плата телефона.
16. Шлейф матрицы дисплея.
17. Воздухозаборники.
18. Петли.
19. 120 мм вентилятор.
20. Граница крышки.
21. Светодиод.
22. Радиатор.
23. 80 мм вентилятор.
24. Отверстие объектива.
25. USB разъём телефона.
26. Кабель питания материнской платы.
27. Блок питания и преобразователь.
28. Кабель питания вентиляторов.
29. Крышка вентилируемого отсека.
30. Кабели питания светодиода.
31. Резиновые ножки.
32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

• Основание;
• Верх;
• Крышка вентилируемого отсека;
• Лицевая и задняя панели;
• 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Вырежьте из фанеры каретку и с помощью скоб и шурупов закрепите её на направляющих. Не забудьте прикрутить гайку, без неё каретка не сможет двигаться. Подшипники и гайку закрепляйте по центру каретки, в противном случае её перекосит. Отрежьте от канализационной трубы примерно 5 см. В отрезок вставьте вынутую из лупы линзу и закрепите её термоклеем. Получившийся объектив приклейте термоклеем к каретке.

Из фанеры вырежьте держатели для линз Френеля. Заранее сделайте в них пропилы для прокладки шлейфа матрицы и силовых проводов. Установите линзы в центр держателей и приклейте их. Держатель для матрицы вырезайте из пластика, клеить её на фанеру — так себе идея. Вырез в держателе должен быть чуть меньше самой матрицы.

Отщёлкните от телефона крышку, выньте или отключите аккумулятор и открутите все болты. Отсоедините шлейф дисплея от материнки и снимите её. Открутите винтики, держащие дисплей и извлеките его из корпуса телефона. Если дисплей приклеен двусторонним скотчем, аккуратно поддевайте его по периметру кредиткой до тех пор, пока он не отклеится. Аккуратно поддевая ногтями, отделите светораспределяющую подложку со светодиодами от матрицы. Постарайтесь не повредить токопроводящие дорожки и шлейфа, идущие на матрицу.

Острым канцелярским ножом или скальпелем отрежьте отделённую подложку. Промажьте края выреза клеем B-7000 и накройте его матрицей. Положите на получившийся бутерброд книгу и подождите, пока клей высохнет. Чтобы шлейф не оторвался, приклейте его к держателю. Линзы Френеля приклеиваются к держателям точно так же.

Припаяйте к светодиоду провода и прикрутите его к радиатору, предварительно смазав термопастой. Радиатор со светодиодом вставьте в вырез на задней панели закрепите его уголками. Установите на него 80 мм вентилятор и выведите провода в вырез. Проделайте в боковых стенках вентиляционные отверстия и соберите из фанеры воздухозаборники. Установите со внутренней стороны стенки 120 мм вентилятор, а снаружи поставьте воздухозаборники.

Заборные отверстия должны смотреть назад, чтобы свет, выходящий из них, не попадал на экран. Отпаяйте от материнской платы штатную кнопку включения и на её место припаяйте провода. Также припаяйте провода на клеммы подключения аккумулятора. С помощью мелких шурупов закрепите плату на боковой стенке. Прорежьте в лицевой панели все необходимые отверстия и начинайте собирать проектор.

Сборка в единое целое

С помощью уголков и саморезов состыкуйте основание с передней и задней панелью. Присоедините к ним боковые стенки. Установите на свои места держатели с матрицей и линзами. Ближайшую к светодиоду линзу нужно ставить от матрицы с промежутком в два сантиметра. Это защитит её от нежелательного нагрева. Оставшуюся линзу устанавливайте вплотную.

Припаяйте тактовую кнопку к проводам от материнской платы и вставьте её в переднюю панель. Залейте кнопку со внутренней стороны корпуса термоклеем, тем самым надёжно зафиксировав её. Подключите линию 12 вольт от блока питания ко входу преобразователя и настройте его на напряжение светодиода. К выходу преобразователя подсоедините питающий кабель светодиода. Подключите провода от вентиляторов к двенадцати, а от материнской платы — к пятивольтовой линии. При подключении всех проводов соблюдайте полярность. Если вы перепутаете плюс с минусом, у вас сгорит материнская плата.

Первое включение и настройка

Вставьте в материнскую плату шлейф от матрицы и накройте всю конструкцию крышкой. Поместите проектор в тёмную комнату, направьте на стену и включите его. Установите на винт ручку фокусировки. Её вращением добейтесь появления на стене чёткого изображения. Если у вас ничего не вышло, аккуратно подвигайте держатели с линзами и матрицей вперёд-назад. После появления чёткого изображения тщательно зафиксируйте держатели термоклеем. Прикрепите к корпусу верх и зафиксируйте на нём блок питания с преобразователем. Установите на своё место петли и повесьте на них крышку. Приклейте к основанию резиновые ножки и поставьте готовый проектор на приготовленное для него место.

Как оказалось, сделать проектор своими руками можно. Причём качественный, не уступающий магазинным. И затраченные на его изготовление материалы обойдутся вам гораздо дешевле нового проектора. Вопрос лишь в наличии у вас свободного времени и навыков. Но редко когда бывает, чтобы у человека совсем не было свободного времени, а будет время — появятся и навыки.

Как сделать проектор своими руками: обзор вариантов

Пора заглянуть в свою кладовку, ведь там есть сотни мелочей, которые легким движением руки превратятся в самодельный проектор. Теперь смотреть любимые фильмы можно в большой компании друзей и семьи, наслаждаясь экраном, выведенным на стену или потолок. Рассмотрим, как сделать проектор своими руками быстро и без лишних затрат.

10 минут — и ваш телефон будет отображать видео на стену

Пять предметов облегчат страдания тех, кто не знает, как сделать проектор в домашних условиях:

1. Увеличительное стекло или лупа.
2. Скрепка.
3. Обувная коробка.
4. Черная изолента.
5. Черная строительная бумага.

Инструкция

Снимите ручку с увеличительного стекла. В большинстве случаев она откручивается, но если лупа у вас старая, то просто отпилите ее ножовкой.

• В коробке необходимо вырезать отверстие такого же диаметра, как и стекло. Просто приставьте лупу к поверхности и обведите круг мелом. (Совет: выбирайте меньшую сторону коробки.)
• Вставьте лупу в отверстие, убедитесь, что она плотно прилегает. Если будут просветы по краям, то не беда — изолента поможет их убрать.
• Отделайте внутренние стенки коробки черной бумагой, особенно по краям и дно, используя изоленту.
• Поставьте телефон в коробку на противоположной стороне от лупы. Отрегулируйте для фокусировки. Экраном для проектора может послужить обычная ровная стена. Если таковой нет, используйте белую простынь или любую светлую ткань.
• Перемещайте коробку ближе или дальше от стены, чтобы найти нужное положение. Вы также можете перемещать телефон внутри проектора, чтобы сфокусировать изображение.

Смартфон будет падать, поэтому пора использовать скрепку. Она послужит хорошей подставкой под телефон внутри коробки.

Полезные советы, как сделать домашний проектор

Убедитесь, что в вашей комнате темно. Все окна должны быть завешены плотной тканью или жалюзи, лампы выключены. Даже свет от приборов, таких как зарядные устройства или буфера, может мешать. Темнота необходима для четкого изображения.

Если вы хотите использовать экран для проектора, чтобы показать презентацию или текст, то его необходимо будет отзеркалить. Просто возьмите телефон и переверните вверх ногами. Не забудьте отключить автоповорот.

Без увеличительного стекла

Не у каждого человека найдется лупа под рукой, а вот обычная лампа накаливания есть. Ее выпуклые части действуют, как конденсорная и асферическая линза, а полость между стеклышками помогает преобразовать цветовое колесо.

Как сделать без лупы проектор? Принцип тот же, что и в первом варианте. Установите вместо увеличительного стекла прозрачную лампочку, предварительно открутив цоколь и вынув вольфрамовую нить, электроды и крючки. Ваша задача — оставить стеклянную колбу целой и невредимой.

Не используйте поврежденную лампу, если на поверхности имеются сколы или трещины!

3D-проектор своими руками

А теперь выясним, как сделать проектор своими руками, используя небольшую пластиковую пирамиду с усеченным квадратом.

Такое приспособление подойдет для развлечения детей и для романтических вечеров.

Возьмите четыре листа прозрачного пластика диаметром 10 х 10 миллиметров. Вырежьте ровные треугольники. Основание у вершины необходимо отсечь на расстоянии 1-2 миллиметров. Скрепите все стороны в усеченную трапецию, используя обычный прозрачный скотч.

Включите мобильный телефон и положите его горизонтально экраном вверх. В самый центр поместите трапецию малым квадратом вниз. Выключите свет и включите видео. Все изображения будут отображаться внутри фигуры.

Конечно, такой проектор сложно использовать для просмотра фильмов, но зато это отличный способ создать мини-голограмму своими руками. Посмотрите, как здорово это выглядит на фото!

Самодельный проектор для диафильмов

Нет ничего лучше, чем проводить время в кругу семьи. Особенно если вы решили вспомнить былое и посмотреть фотографии. Конечно, в цифровую эпоху это можно сделать на компьютере или планшете, но диафильмы сохраняют в себе некую таинственность, как привет из прошлого.

Принцип создания домашнего проектора такой же, как и в первом случае. Только вместо телефона устанавливается рамка, через которую необходимо протягивать пленку.

Есть одно «но»: смартфон уже по умолчанию подсвечивает изображение, а вот диафильмы нет. Поэтому необходимо установить небольшую лампочку, мощность которой не должна превышать 100 Ватт.

Еще один минус — постоянный перегрев. Чтобы тепло от осветительного прибора не разрушило пленку, требуется использовать небольшой вентилятор. Конечно, можно установить бытовой, но прогресс не стоит на месте, поэтому стоит приобрести USB-версию. Мини-вентиляторы подключаются и к внешнему аккумулятору, и к компьютеру, и к современным телевизорам. А если гаджетов под рукой нет, то просто подсоедините шнур к адаптеру и питайтесь через розетку.

Идея использования диафильмов

Не останавливайтесь на просмотре фотографий. Развлеките свою семью и друзей, устроив им увлекательный вечер. Расскажите сказку или озвучьте фильм на свой лад, используйте музыкальное сопровождение.

И вам не придется искать диафильмы на фотопленке, проявлять их и фиксировать реагентами. Достаточно иметь принтер, воображение и компьютер.

• Используйте прозрачную фотопленку, например Lomond.
• На одном альбомном листе может поместиться до 14 кадров!
• Конечное изображение будет иметь разрешение 1050 х 800.
• Диафильм можно нарисовать в векторах.
• Готовое изображение печатается на белой бумаге, чтобы проверить, подходят ли размеры под фотопленку.
• На финишной прямой картинка печатается уже на бумаге Lomond.
• При необходимости лента нарезается и склеивается для полноты картины, но вы можете сами подготовить раскадровку и напечатать так, чтобы не пришлось создавать фильм вручную.
• Готовые слайды просто вставляйте в проектор и наслаждайтесь просмотром.

Настраиваем изображение

Теперь вы знаете, как сделать проектор своими руками. Осталось дело за малым — настроить изображение так, чтобы оно было качественным, четким и ярким.

Несколько полезных советов:

1. Коробка подойдет любая. Если таковой нет, то можете использовать плотный картон, склеенный между собой.
2. Внутри ящика для проектора всегда должно быть темно! Проследите за этим, чтобы изображение было максимально четким. Нет черной бумаги? Тогда используйте обычную краску или фломастер. Подойдет все, на что укажет ваша смекалка.
3. Если хотите создать мини-голографию на столе, то не нужно ходить по магазинам в поисках пластика. Найдите на антресоли старые компакт-диски в футлярах. Главное в этом деле — максимально осторожно склеить все детали усеченной трапеции.
4. Мало просто сделать проектор своими руками. Как добиться четкого изображения? Настройте свой смартфон: увеличьте яркость, поставьте самое высокое разрешение, которое возможно с вашим интернетом, отключите все всплывающие окна.
5. Если вы будете устанавливать смартфон, планшет или монитор, то необходимо следить за перегревом гаджетов. При повышении температуры может потребоваться вентилятор.
6. Устанавливайте экран на расстоянии 4 метров от проектора. Но вы всегда можете регулировать положение вашей заветной коробки.
7. Чем плотнее полотно экрана, тем четче и ярче будет изображение. Если вы делаете проектор для постоянного использования, то целесообразнее купить хорошую ткань.

Домашний проектор подарит вам особое развлечение. Больше не придется ютиться около маленького экрана и жаловаться, что чей-то стакан или локоть мешает смотреть на любимого актера.

Как сделать 3d проектор своими руками? Мастер-класс с пошаговым фото

Этот мастер-класс по созданию псевдоголографического оптического прибора, результатом его применения будет голографическое объемное изображение, полученное на двух вариантах проекторов. На изготовление первого и второго варианта ушло 10 минут и 30 минут соответственно. Я предлагала подобные проекторы изготовить ученикам 8 класса вместо изготовления перископа при изучении раздела физики «оптика».

Материалы и инструменты

Коробки для dvd-дисков дисков с прозрачной крышкой	3 шт.
Металлическая линейка
Канцелярский нож
Скотч
Клей (жидкие гвозди)
Карандаш для разметки
Смартфон для воспроизведения видеоролика

Как сделать 3d-проектор своими руками? Инструкция

Я  решила сделать две разные модели.

Первая модель очень проста.

Пирамида — 3d проектор

Нужен прозрачный пластик или стекло.

У меня под рукой были коробки от компакт-дисков, решила использовать их

В интернете нашла размеры  одной стороны пирамиды. Нарисовала для себя

У пирамидки 4 таких стороны, склеенных по краям.

По шаблону вырезала канцелярским ножом такие из прозрачного пластика

Клеевой пистолет неожиданно сломался сегодня, решила склеить скотчем. Вышло так

Склеиваем последнюю сторону и ставим ее на заранее подготовленное видео в смартфоне.

Скачать такое можно в https://www.youtube.com по поисковому запросу «голограмма 3d»

День солнечный, потому голограмму Земли видно слабо, но все меняется, если эту конструкцию поместить в темное место. Камера у меня слабая, но вот примерно получилось так.

После этого я попробовала второй вариант проектора.

Портативный 3d кинотеатр (i3dg)

Снова вернемся к коробочкам от дисков.

Сначала канцелярским ножом отрезаем боковую полоску и аккуратно отламываем ее.

Затем режем каждую квадратную часть  пополам, нам необходимо три пластиковых полоски

Затем нам нужно эти три широкие полоски приклеить к отрезанным боковым полоскам. Но сначала, нужно запустить подготовленное видео на смартфоне (в ютубе  по поисковым словами «голограмма i3dj»), дождаться начальную разметку 1,2,3 и примерить, как подклеивать, на каких расстояниях.

Приклеим боковую полоску и с другой стороны и конструкция готова.

Видео получается занятное

Камера у меня плохо пишет в темноте, реально гораздо интереснее смотрится.

 Весь процесс так же отразила в моем блоге.

Данные оптические приборы подойдут как альтернатива созданию перископов в 8 классе во время изучения оптики.

22.05.2016 г. 7301

Как сделать проектор из телефона своими руками?

Экраны современных телевизоров достигли размеров, измеряемых метрами. Но для некоторых любителей просмотра фильмов на большом экране этого либо мало, либо не по карману. Возможны и другие причины. Главное, что есть желающие сделать у себя дома кинотеатр. Безусловно, в этом есть определенный смысл. Полумрак импровизированного домашнего кинозала полнее погружает в события на экране. Ведь зрение меньше отвлекается на окружение, скрытое в слабом свете.

Эта статья призвана помочь желающим обзавестись проекционным оборудованием, приложив к этому мастерство своих рук. Далее расскажем о трех конструкциях проектора для просмотра видео на большом экране. Безусловно, можно поискать в интернете что-либо еще. Но рекомендуем не тратить на это время. Наша статья содержит основы, которые лишь подтвердятся найденными вами конструкциями. Но при этом время будет потрачено, скорее всего, зря.

Важные технические нюансы

Теперь сжато рассмотрим основы теории проектора. Изображение на экране светится. Поэтому его видно хуже или лучше. Окружающее пространство пронизывает световой поток от лучей солнца. В помещении он слабее из-за окон. Экран создает свой собственный световой поток. Чем он больше, тем контрастнее и четче изображение на нем.

Большинство современных экранов, в которые мы смотрим, работают аналогично пленочному кинопроектору. В нем есть движущаяся пленка, просвечиваемая лампой, яркость которой обуславливает изображение на экране проектора. В мониторах, телефонах и аналогичных экранах пленка с жидкими кристаллами неподвижна, но также просвечивается. Свет излучают либо аналоги энергосберегающих люминесцентных ламп, либо светодиоды.

Чтобы получить изображение, сопоставимое, например, с кинопроектором «Русь», электрическая мощность нашей подсветки должна быть такой же, как мощность лампы в нем. О ней свидетельствует изображение, показанное далее:

Мы видим, что для хорошего домашнего кинотеатра нужен экран-источник с подсветкой, лампами или диодами мощностью 9–11 Вт. При этом его размеры будут влиять на расстояние до объектива. Чем размеры меньше, тем компактнее проектор.

Оптимальный вариант матрицы

Теперь главный вопрос: где же такой экран-источник взять? Телефоны и планшеты далеки от необходимых мощностей. Поэтому не ведитесь на проекты из интернета, в которых утверждается о хорошем проекторе из телефона или планшета. Из этого получится не домашний кинотеатр, а детское развлечение. Хотя такой проектор наверняка будет интересен некоторым читателям. А поскольку обзор без наиболее простого проектора будет неполным, далее о нем мы обязательно расскажем.

Каждый товар характерен соотношением цены и качества. В нашем случае вместо цены будет себестоимость, то есть, сколько денег и времени будет потрачено на проектор. И, конечно же, важнее всего, что получится в результате. Основой качества проекционного изображения будут ЖК-матрица, яркая лампа и линзы. При этом обратим внимание на то, что матрица не переносит перегрев, который может получиться от лампы. Следовательно, чем больше будут размеры матрицы, тем лучше она охлаждается.

Наилучшее соотношение параметров

Матрицу надо извлечь из работоспособного устройства. Но затем восстановить все соединения, чтобы устройство работало. Наилучшие соотношения размеров и цены ее — в мониторах. Осталось совсем немного — яркий свет, линзы и корпус. Сделать своими руками все перечисленное с нуля долго и непросто. Чтобы получился эстетичный аппарат, придется экспериментировать и заказывать детали, изготовленные в заводских условиях.

Поэтому для наилучшей эффективности затрат времени и денег рекомендуем купить в хорошем состоянии БУ:

• 15-дюймовый ЖК-монитор;
• оверхед — проектор А4.

Матрица этого монитора идеально подходит вместо листа формата А4 для размещения в проекторе. Своими руками потребуется только

• разобрать монитор,
• извлечь матрицу,
• собрать разобранные детали монитора так, чтобы матрица работала от видеосигнала компьютера,
• закрепить детали монитора, включая матрицу, на корпусе проектора.

Вот и все, что надо сделать. Единственное, что потребуется создать — это крепление всего упомянутого в единый аппарат так, чтобы его можно было переставить с места на место, не нарушая работоспособности. Остальная работа — разборка монитора. Покажем далее на примере, как выглядит подобное конструирование проектора.

В мониторе два блока. Один управляет матрицей, другой — лампами подсветки. Назначение блока определяется по проводам и шлейфам

Еще немного — и матрицу можно отделить

Извлеченную матрицу с блоком управления примеряем к проектору

Проектор готов к использованию. Как выглядит изображение, показано далее:

Справа от экрана виден книжный шкаф. По его размерам можно судить о высоте изображения — не менее полутора метров. Следовательно, диагональ экрана получается более 2 метров. Совершенно точно можно утверждать, что качество изображения в этом проекторе выше, чем у промышленного мультимедийного аналога. В последнем применен такой же принцип, но размеры матрицы меньше и другая оптика.

Самодельный мультимедийный проектор

Именно размеры матрицы главным образом влияют на четкость картинки. С уменьшением ее размеров качество картинки ухудшается. Поэтому единственное преимущество мультимедийного проектора — малые габариты. Его можно сделать своими руками, но времени это займет гораздо больше. Ведь потребуется реализовать схему, показанную далее:

Надо не только все разместить в самодельном корпусе, но и обеспечить правильную вентиляцию там, где она нужна, а также работоспособность гаджета и дистанционное управление им. Затраты на покупку комплектующих изделий однозначно будут существенно выше в сравнении с уже рассмотренной конструкцией. Но, тем не менее, существуют и самодельные мультимедийные проекторы. Один из них показан далее:

Проще не бывает

Чем сложнее конструкция, тем меньше желающих повторить ее. По этой причине лучше расскажем о самом простом проекторе, который своими руками может сделать каждый. Процесс изготовления займет немного времени. При этом ничего не потребуется разбирать. Суть конструкции проста — в коробку устанавливается смартфон, который транслирует изображение на экран через жестко закрепленную линзу. Она просто вставляется с натягом в отверстие, вырезанное в стенке коробки.

Для надежной фиксации по периметру отверстия наносится клей. Фокусное расстояние линзы должно быть с половину длины коробки. Его легко определить при покупке, посветив на стол через линзу фонариком. Можно использовать свет лампы на потолке или солнце. Расстояние до стола от линзы при наименьшей по размерам проекции источника света и будет фокусным расстоянием. Для настройки изображения в коробке двигается смартфон. Его крепят в импровизированной каретке:

Чтобы качество проецируемого изображения было приемлемым, его диагональ лучше выбрать менее 30 дюймов.

Мы предложили желающим сделать проектор своими руками три базовые конструкции. Выбор за вами, дорогие читатели.

Как сделать проектор своими руками из телефона и коробки!

Знаете ли вы, что проектор для смартфона можно собрать из повседневных предметов? Что ж, вы можете, и это действительно очень просто.

С помощью этого проекта «Сделай сам» вы узнаете о свете и оптике, а также сможете развить свой творческий потенциал, используя этот проектор в следующем художественном творчестве.

В целом, это веселый и познавательный прием фотографии, который вы можете сделать самостоятельно, с друзьями или семьей. А если этого будет недостаточно, вы также будете перепрофилировать предметы домашнего обихода, внося свой вклад в культуру безотходного производства.

Итак, без каких-либо представлений, вот пошаговое руководство по созданию проектора для смартфона своими руками.

Что вам понадобится

Что вы собираетесь сделать, так это построить коробку, которая будет направлять свет с экрана вашего телефона на увеличительное стекло, которое затем будет проецировать увеличенную версию изображения на стена с другой стороны.

Для этого вам понадобится всего несколько простых предметов. Некоторые из них не являются обязательными, но их наличие упростит процесс и даст вам лучшие результаты.

• Прямоугольная картонная коробка
• Увеличительное стекло
• Плотная черная матовая бумага (в качестве альтернативы, кисть и краска)
• Лента, обычная или двусторонняя (можно заменить клеем)
• Нож Exacto или прецизионный резак (или ножницы)
• Зеркало
• Транспортир (необязательно, но полезно)
• Линейка
• Карандаш
• Смартфон

Примечание на коробке: если у вас есть обувная коробка, это идеальный размер.Если нет, просто убедитесь, что это прямоугольная коробка. Он должен быть достаточно широким, чтобы держать телефон, но не намного шире, потому что вы хотите, чтобы свет шел вперед, а не рассеивался по сторонам.

Первое, что вам нужно сделать, это отделить часть, которая будет удерживать линзу. Это потому, что вы можете настроить фокус, перемещая объектив ближе или дальше от изображения.

Для этого вырежьте одну из коротких сторон коробки.

Теперь вам нужно затемнить внутреннюю часть проектора. Благодаря этому свет не рассеивается и не отражается обратно в изображение, обеспечивая лучшее качество.

В идеале это нужно делать на плотной бумаге — я использовал Fabriano. Это также повысит общую устойчивость вашего проектора, так как вырез с одной стороны может сделать его немного шатким.

По желанию можно также использовать черную краску.Просто убедитесь, что он высох, прежде чем продолжить, чтобы краска не попала на вас и другие части проектора.

На кусок картона, который вы вырезали на первом этапе, нарисуйте контур увеличительного стекла. Затем аккуратно вырежьте его с помощью точного ножа.

Лучше всего немного обрезать внутреннюю часть очерченного круга, чтобы увеличительное стекло плотно прилегало и не выпало.

Вы можете отвинтить или отрезать ручку увеличительного стекла, если оно слишком длинное, чтобы поместиться. Помните, что размер и качество стекла влияют на резкость проецируемого изображения.

Чтобы объектив оставался в вертикальном положении, он должен иметь некоторую опору. Чтобы создать это, вырежьте полоску черной бумаги, длина которой должна проходить по краям прямоугольника, внутри которого находится линза.

Затем сложите ее и приклейте к картону, чтобы получилась уже не плоская поверхность, а собственная прямоугольная коробка.

Это придаст ему устойчивости, особенно потому, что вы можете перемещать его назад и вперед, чтобы найти правильный фокус.

Теперь, когда у вас есть объектив, давайте займемся другой стороной проектора.

Если вы поднесете телефон прямо к объективу, изображение будет проецироваться вверх ногами и переворачиваться слева направо.

Это потому, что лучи света проходят от экрана к линзе, образуя конус.Они сходятся в увеличительном стекле и преломляются к стене в виде перевернутого конуса. В этом процессе изображение переворачивается.

Это похоже на то, что происходит в фотоаппарате, поэтому в зеркалках есть зеркала, чтобы вы могли видеть изображение в видоискателе.

Итак, чтобы скорректировать изображение слева направо, все, что вам нужно сделать, это поместить зеркало между смартфоном и объективом. Поместите его на заднюю часть коробки (напротив объектива) под углом 45 градусов.

Вы можете использовать транспортир, чтобы определить прямой угол. Если нет, то приблизительное значение можно получить, посмотрев в зеркало и убедившись, что вы видите линзу.

Вот как ваш проектор должен выглядеть в этой точке с зеркалом с одной стороны и линзой с другой:

Если у вас нет зеркала, вы можете пропустить этот шаг. Просто имейте в виду, что изображение будет перевернуто, поэтому старайтесь избегать изображений, на которых есть какие-либо надписи.

Перед тем, как надеть крышку, необходимо проделать отверстие для экрана смартфона.Положите его на заднюю часть так, чтобы телефон находился над зеркалом.

Убедитесь, что вы измеряете размер экрана, а не размер телефона, иначе он упадет. Если у вашего телефона полноразмерный экран, сделайте отверстие на несколько миллиметров меньше — ровно столько, чтобы держать телефон включенным. вершина.

Ваш самодельный проектор почти готов!

Закройте коробку крышкой и убедитесь, что все в порядке. Это нормально, что вам, возможно, придется сделать некоторые последние штрихи, потому что это искусная работа.

Проверьте, нет ли лишней бумаги, которую нужно разрезать, есть ли места или отверстия, которые следует закрыть, чтобы избежать утечки света и т. Д.

Кроме того, в зависимости от стороны увеличительного стекла вам, возможно, придется вырезать полукруг в крышке, если он закрывает линзу.

Вот и все — ваш самодельный проектор готов!

Вот как должен выглядеть ваш полностью собранный проектор, сделанный своими руками. Обратите внимание, как передняя часть отделена от остальной части коробки; это для регулировки фокуса.

Обязательно отключите на смартфоне спящий режим, чтобы экран не отключался. Затем направьте проектор смартфона на пустую белую стену.

Если изображение не очень резкое, отрегулируйте фокус, перемещая свой DIY-объектив назад и вперед. Вы также можете подойти ближе или дальше от стены, чтобы найти нужное место.

Итак, закройте шторы и попробуйте.

Разве это не удивительно? С помощью увеличительного стекла и картонной коробки вы сделали свой собственный проектор для смартфона.

Теории, лежащие в основе этого проекта, восходят к 16 веку. Тогда художники использовали эту «камеру-обскуру» как инструмент для рисования.

Вы тоже можете это сделать, просто наведите самодельный проектор на лист бумаги и начните рисовать. Еще одна творческая идея — проецировать изображения на ваши объекты во время следующей фотосессии, создавая уникальные световые эффекты.

Вы также можете использовать его для показа фотографий друзьям или в качестве кинопроектора для просмотра фильмов. Единственным ограничением является ваше воображение.

Если вам понравился этот проект своими руками, вы можете попробовать сделать камеру-обскуру или световой короб своими руками. Помните, идея состоит в том, чтобы оставаться изобретательным и изобретательным!

Сделай сам проектор для смартфона | Upcycle That

Этот проектор для смартфона своими руками — увлекательный и быстрый проект. Оказывается, превратить телефон в цифровой проектор несложно. Вам просто понадобится немного материалов и немного изобретательности. А еще лучше, что стоимость этого проекта составляет около 1 доллара. Читайте дальше, чтобы узнать, как сделать проектор для смартфона своими руками.

Необходимые материалы:

• Смартфон
• Увеличительная линза (должна быть доступна в вашем местном долларовом магазине)
• Ящик для обуви
• Скрепка
• Нож X-acto
• Черная изолента

Шаг 1. Обведите отверстие

Этот проект — прекрасный пример того, почему мы никогда не выбрасываем коробку из-под обуви. Они так хороши для множества разных вещей!

Чтобы сделать проектор для смартфона своими руками, возьмите коробку из-под обуви.Лучше всего подойдут обувные коробки с темной внутренней стороной, однако вы всегда можете добавить немного черной бумаги или краски, чтобы приспособить коробку более светлого цвета.

Обведите короткой стороной обувной коробки внешний край увеличительной линзы. Вы можете сначала отсоединить ручку от линзы увеличительного стекла.

Шаг 2 — Вырежьте отверстие

Используя нож x-acto, вырежьте только что начерченное отверстие. Старайтесь резать прямо по линии, чтобы не допустить попадания света в коробку.

Шаг 3 — прикрепите линзу к коробке

Теперь вы хотите прикрепить увеличительную линзу к обувной коробке. Совместите линзу с вырезанным отверстием. Оберните черную изоленту по всему краю линзы. Убедитесь, что линза плотно прилегает и нет отверстий для проникновения света.

Шаг 4 — делаем подставку

Следующий шаг — превратить скрепку в подставку для проектора для смартфона.

Шаг 5. Переверните экран телефона

Вот интересный научный факт: когда свет проходит через линзу, изображение переворачивается. Поэтому для правильного отображения проецируемых изображений вам нужно перевернуть экран телефона.

На iPhone выберите «Настройки»> «Общие настройки»> «Универсальный доступ»> «Вспомогательное касание»> «Вкл.».

Это активирует сферу, которую вы можете использовать для поворота экрана в фото-приложениях.Чтобы активировать шар, просто коснитесь его. Это позволит вам повернуть экран.

Шаг 6 — найдите фокус

Найдите глухую стену для проецирования. Чтобы сфокусировать изображение, вам нужно найти оптимальное место для вашего телефона в коробке. Положите телефон на подставку посередине коробки. Двигайтесь вперед и назад, пока ваше изображение не станет хорошо сфокусированным.

Шаг 7 — оптимизируйте качество просмотра

Для наилучшего просмотра выключите весь свет в комнате и включите на телефоне полную яркость.Обязательно используйте режим слайд-шоу в своем фото-приложении, чтобы вы могли пользоваться громкой связью. Теперь сделайте шаг назад и наслаждайтесь своим новым проектором для смартфона своими руками!

Источник: Makezine

Как сделать дешевый проектор для смартфона своими руками (шаг за шагом!)

Изготовить самодельный проектор для смартфона — это увлекательный проект, которым можно заняться всей семьей. Вы узнаете, как работает оптика, и разовьете свое творчество, а также сможете перерабатывать коробки, которые есть у вас дома.

Наслаждайтесь просмотром видео и фотографий на телефоне с помощью доступного по цене проектора для смартфона, сделанного своими руками!

[ Примечание: ExpertPhotography поддерживается читателями. Ссылки на продукты на ExpertPhotography — это реферальные ссылки. Если вы воспользуетесь одним из них и что-то купите, мы заработаем немного денег. Нужна дополнительная информация? Посмотрите, как все это работает. ]

Для этого урока вам понадобится

Шаг 1. Выберите подходящее зеркало и коробку для самодельного проектора

Чтобы построить этот проектор, мы поместим зеркало и увеличительную линзу в коробку, чтобы световые лучи, исходящие от вашего телефона, создавали проецируемое изображение большего размера.Чем больше света попадет в увеличительное стекло, тем ярче будет ваше окончательное изображение. По этой причине вам нужно иметь относительно узкую коробку, чтобы избежать рассеивания света, прежде чем он достигнет стекла.

Вам понадобится длинная коробка, чтобы можно было регулировать расстояние между проецирующим объективом и телефоном. Имея это в виду, вам нужно использовать коробку, в которую поместится экран вашего телефона. В моем случае я взял коробку 16х31х12 см.

Зеркало должно быть прямоугольным и плоским и быть не меньше размера телефона, который вы будете использовать.

Шаг 2. Затемните внутреннюю часть проектора для лучшего качества изображения

Используя точный нож или ножницы, вырежьте одну из узких сторон внешней коробки. Сохраните его, потому что это важная часть вашего проектора.

Не забудьте также разрезать крышку коробки.

Свет, отражающийся от стенок коробки, вызовет шум и может привести к снижению качества изображения. Чтобы этого избежать, вы должны сделать внутренние стороны проектора черными.Вы можете покрыть внутреннюю часть проектора, приклеив черную матовую бумагу.

Используйте кисть, чтобы равномерно распределить клей, чтобы черная бумага плотно прилегала к коробке. При желании вместо клея можно использовать двусторонний скотч.

Другой вариант — окрасить коробку. Имейте в виду, что вам нужно будет дать краске высохнуть и обязательно использовать продукт с матовой текстурой. Вам также необходимо покрыть внутреннюю часть крышки коробки и узкую сторону коробки, которую вы вырезали ранее.

Шаг 3. Как установить линзу в свой проектор для смартфона своими руками

Возьмите увеличительное стекло и снимите его ручку. Обведите контур увеличительного стекла в центре вырезанной вами узкой стороны.

Используйте точный нож, чтобы вырезать контур так, чтобы увеличительное стекло плотно прилегало к сделанному вами отверстию. Теперь у вас есть сторона объектива, готовая к установке.

Шаг 4. Регулируемая ручная фокусировка для проектора смартфона

Наличие регулируемого фокуса означает, что нам нужно иметь возможность перемещать объектив по отношению к телефону.Для этого вам нужно построить вторую коробку, которая поместится во внешнюю коробку. Измерьте внутреннюю часть коробки. Сделайте сгибы на 4 листах черной бумаги так, чтобы они соответствовали краям коробки, используйте линейку, чтобы создать точные складки на бумаге.

Когда у вас будут все четыре сгиба, сделайте надрезы глубиной 5 мм на одном из краев и сложите сделанные вами створки.

Прикрепите створки к соседним с помощью клея.

Это сделает конструкцию более жесткой.Затем приклейте листы друг к другу, чтобы получилась открытая коробка. Наконец, приклейте сторону линзы к клапанам внутренней коробки.

Внутренняя коробка должна относительно плотно прилегать к внешней.

Шаг 5. Установка зеркала в картонный проектор для смартфона

Объектив проецирует изображение с телефона, концентрируя и преломляя свет. Это означает, что изображение, которое мы получаем на стене, переворачивается вверх ногами и слева направо. Исправить первое несложно.Все, что вам нужно сделать, это отключить функцию автоповорота экрана телефона и перевернуть телефон.

Чтобы скорректировать изображение слева направо, вам понадобится зеркало, чтобы получить зеркальное отображение, которое линза переворачивает.

Установите зеркало под углом 45⁰ к стороне, противоположной линзе. Убедитесь, что когда вы смотрите в зеркало сверху, вы видите выступающую линзу.

Шаг 6. Вырежьте окно для смартфона

Измерьте ширину и длину экрана вашего телефона.Нарисуйте прямоугольник с размером экрана вашего телефона на крышке проектора, прямо над зеркалом.

Вырежьте прямоугольник точным ножом. Не волнуйтесь, если вы можете вырезать прямоугольник слишком большого размера, но будьте осторожны, чтобы не превысить размер самого телефона.

Вставьте увеличительное стекло в отверстие, вырезанное на шаге 3. Готово! Вы сделали свой собственный проектор для смартфона. При желании его можно украсить красками, разноцветной бумагой или любыми другими материалами, которые есть под рукой.

Как настроить фокусировку проектора для получения оптимального изображения

Чтобы установить проектор, поместите его перед белой стеной или экраном. Установите максимальную яркость телефона и поместите его лицевой стороной вниз поверх сделанного вами отверстия. Я рекомендую вам отключить автоповорот и установить время сна экрана «Никогда». Далее выключите в комнате весь свет, единственным источником света должен быть проектор.

Начните медленно сдвигать линзу от зеркала, глядя на изображение на стене.Перестаньте перемещать объектив, когда получите резкое изображение. Возможно, вам придется изменить расстояние между стеной и проектором, если изображение недостаточно четкое.

Создайте проектор без зеркала

Если у вас нет зеркала, вы все равно можете сделать проектор. Поместите телефон изображением вверх ногами прямо перед объективом. Чтобы телефон оставался надежным, я рекомендую прикрепить его на липучку.Это также упростит извлечение телефона.

Без зеркала проектор вашего смартфона не исправит инверсию изображения. По этой причине я рекомендую вам избегать написания чего-либо.

Общие вопросы

Как работает самодельный проектор?

Идея проектора заключается в том, что световые лучи, исходящие от вашего телефона, проходят через увеличительную линзу, расположенную на определенном расстоянии. Это создает более крупное проецируемое изображение. Это изображение будет перевернутым, но это можно исправить, поместив зеркало между телефоном и объективом.

Почему изображение моего самодельного проектора перевернуто?

Изображение вашего самодельного проектора перевернуто, когда он построен с одной выпуклой линзой. Изображение будет перевернуто и увеличено.

Какой объектив используется в самодельном проекторе?

Чтобы построить самодельный проектор, вам понадобится выпуклая линза. Эти линзы больше в центре, чем по краям. Самый простой способ получить выпуклую линзу — использовать увеличительное стекло. Вы можете снять держатель и установить его в проектор.

Как увеличить экран проектора?

У большинства проекторов есть кольцо масштабирования для увеличения изображения. Если у вас самодельный проектор, у вас, вероятно, не будет кольца масштабирования. Самый простой способ увеличить экран — это разместить проектор подальше. Возможно, вам придется перенастроить фокус, перемещая телефон вперед и назад.

Кто изобрел проектор?

Проекторы изображений с линзами существуют с 1659 года, когда Христиан Гюйгенс изобрел волшебный фонарь.Эдвард Мейбридж изобрел в 1879 году первый проектор, который использовался с движущимися изображениями. Хотя Эдисон построил свой кинопроектор в 1894 году, первый успешный проектор был изобретен братьями Люмьер год спустя.

Заключение

Изготовление собственного проектора — это увлекательный проект «сделай сам», который вы можете выполнить как самостоятельно, так и всей семьей. Хотя это не профессиональный проектор и может не дать идеального изображения, он дает довольно хороший результат. Вы можете использовать его как аккуратный маленький гаджет для вечеринки по случаю дня рождения вашего ребенка или создать специальные эффекты для Хэллоуина.Этот проект — интересный способ для детей узнать об линзах и свете, а также отличный способ повторно использовать материалы.

Следите за нашими публикациями о выборе объектива для камеры iPhone или лучшего макрообъектива для iPhone.

Не могу достать очки для солнечного затмения? Сделайте свой собственный проектор-обскур вместо

То, что люди называют «Великим американским полным солнечным затмением», наконец, произойдет после месяцев волнений.Если вам сложно найти подходящие очки для солнечного затмения, не волнуйтесь, потому что вы можете сделать свой собственный проектор-торец, который также позволит вам наблюдать затмение, не повредив глаза.

Очки Solar Eclipse теперь трудно найти

Солнечное затмение почти готово затмить дневное небо 21 августа, и люди уже взволнованы. Те, кто обращал внимание на новости и другие средства массовой информации, вероятно, знают, что большая часть подготовки к затмению состоит в том, чтобы заполучить одобренные НАСА очки для солнечного затмения.

Однако, поскольку полное солнечное затмение произойдет очень скоро, становится все труднее и труднее найти подходящее оборудование для наблюдения за затмениями. Во многих местах уже распроданы очки для солнечного затмения.

Сделайте свой собственный проектор-обскура вместо

Другой способ наблюдать солнечное затмение даже без очков — это проекторы-обскуры. Что хорошо в проекторах-обскурах, так это то, что вы можете сделать их, используя всего несколько вещей, которые, вероятно, уже есть в доме.Для этого проекта потребуются пустая коробка из-под хлопьев, небольшой лист алюминиевой фольги, небольшой лист бумаги, скотч и булавка, чтобы проткнуть небольшое отверстие.

Первый шаг к созданию своего собственного проектора-обскуры — обвести нижнюю часть коробки с хлопьями на листе бумаги, который затем нужно разрезать и приклеить лентой внутри коробки, прямо внизу. Перед тем, как вырезать квадратные или прямоугольные отверстия на левой и правой сторонах теперь закрытой крышки, необходимо закрыть верхнюю часть коробки для хлопьев.

Следующий шаг — закрыть левое отверстие алюминиевой фольгой.Когда алюминиевая фольга приклеивается на место, следует проколоть отверстие прямо в самом центре.

Чтобы наблюдать солнечное затмение с помощью проектора «сделай сам», нужно просто повернуться спиной к солнцу и посмотреть в правое открытое отверстие. Хотя прямого наблюдения за солнечным затмением не будет, свет от небесного явления пройдет через отверстие и будет проецироваться на лист бумаги, приклеенный к дну коробки.

Проектор-обскура последней минуты

Если действительно нет времени даже сделать проектор-торец из коробки с хлопьями, любой лист, такой как бумажная тарелка, картон или даже учетная карточка, можно использовать для проектора в последнюю минуту.Просто проткните отверстие в центре, отвернитесь от солнца и найдите достаточно чистую поверхность, на которую можно проецировать затмение.

Если у вас даже нет этих материалов, просто вытяните руки и положите одну руку на другую, при этом слегка приоткрытые пальцы пересекают друг друга. Опять же, если вы спиной к солнцу, свет будет проходить между вашими пальцами, и затмение будет проецироваться на прозрачную поверхность по вашему выбору.

Независимо от того, как вы решите наблюдать затмение, важно просто наслаждаться зрелищем, не нанося длительного вреда глазам.Проекторы-обскуры — это экономичный и даже интересный способ принять участие в этом редком небесном событии.

Ⓒ 2021 TECHTIMES.com Все права защищены. Не воспроизводить без разрешения.

Инструменты управления ИТ для интерактивных проекторов

Интерактивные проекторы позволяют докладчикам, преподавателям и студентам взаимодействовать с отображаемыми ими изображениями.В зависимости от места использования и индивидуальных потребностей вы захотите рассмотреть ряд возможных функций при приобретении интерактивных проекторов для вашего кампуса. Некоторые современные проекторы позволяют нескольким устройствам взаимодействовать с изображением, в то время как большинство позволяет докладчикам проводить пальцем по экрану, писать или перемещать изображение с помощью стилуса или просто рук. Чтобы извлечь максимальную пользу из этой новой технологии, вам нужно рассмотреть ряд программных инструментов ИТ, имеющихся в настоящее время на рынке для использования с этими проекторами. Вот несколько ключевых элементов, на которые стоит обратить внимание.

Большинство интерактивных проекторов поставляются с базовыми программными инструментами Smartboard, позволяющими пользователям делать отметки на проецируемом изображении с помощью пера, стилуса или пальца. Ищите программное обеспечение, которое включает в себя несколько вариантов письма, таких как перо, маркер или маркер, а также различные ширины кончика пера в зависимости от потребностей пользователя, а также инструменты ластика. Если программное обеспечение smartboard установлено на подключенном компьютере, аннотированное изображение должно быть легко сохранено в виде файла для последующего использования.

В зависимости от марки и модели многие интерактивные проекторы позволяют одновременно подключать и совместно работать нескольким устройствам. В небольших классах, где учащиеся приносят свои собственные устройства для совместной работы, эта возможность очень важна. Преподаватели могут подключать свои мобильные устройства и мгновенно транслировать видео или проецировать изображения. Некоторое программное обеспечение включает возможности совместной работы в малых группах, когда несколько студентов могут подключить устройства своей группы для работы над проектом, а затем проецировать результаты на большой экран.Возможности совместной работы также позволяют преподавателям включать в свои занятия опросы студентов, популярные викторины и другие интерактивные мероприятия. Даже в больших аудиториях с сотнями студентов участники могут читать вопрос на экране, отвечать через свои мобильные устройства и мгновенно видеть результаты опроса.

Когда интерактивный проектор сочетается с настенным датчиком, пользователи могут взаимодействовать с изображениями с помощью программного обеспечения для отслеживания движения.Это позволяет инструкторам использовать жесты для управления, пролистывания или перемещения изображений. В зависимости от размещения проектора программа отслеживания движения позволяет создавать интерактивные стены, столешницы или пол. Хотя во многих классах эта функция не нужна, в других она может быть очень полезной.

Большая часть программного обеспечения позволяет пользователям писать на проецируемой поверхности, а некоторые включают распознавание рукописного ввода — возможность преобразовывать написанные слова в редактируемый текст.Другая функция, доступная в некотором программном обеспечении, позволяет инструкторам писать на реальной доске, в то время как проектор захватывает и сохраняет изображение для последующего использования, а также позволяет преобразовывать написанные слова в текст.

Ищете интерактивные технологии для вашего учреждения? Посетите Epson Higher Education сегодня, чтобы узнать больше о наших интерактивных проекторах, включая интерактивные дисплеи BrightLink для учебных заведений.

Использование интерактивных проекторов для повышения вовлеченности студентов

Для многих взрослых воспоминания об опыте обучения в классе, вероятно, включают в себя образ прищурившихся учеников, которые перемещаются по комнате и уклоняются друг от друга, безуспешно пытаясь скопировать классные заметки.Фокус этого видения — не такая уж ностальгическая жужжащая, горячая на ощупь машина над головой.

Разве не было бы замечательно, если бы все студенты могли видеть и участвовать?

К счастью для сегодняшних студентов, это возможно, потому что проекторы прошли долгий путь. Они интерактивны, их размер дисплея намного больше и ярче, а используемое программное обеспечение помогает учителям создавать среду в классе, в которой участие легко перетекает между учениками, сидящими за их партами, и перед ними.

В классе, где используются интерактивные проекторы новейшего поколения, уроки становятся более динамичными, а вовлеченность студентов возрастает.

Хотите преобразить свой класс с помощью интерактивных проекторов? Вот девять проверенных стратегий.

1. Удивите их видео.

Мы все знаем, как неприятно сидеть позади «высокого человека» в кинотеатре, и мы определенно не хотим этого для наших учеников. Проблема с плоскими экранами заключается в том, что они ограничивают размер изображения, что создает препятствия (иногда буквально) для активного просмотра.

Поскольку мы часто не можем контролировать все аспекты конфигурации классной комнаты, интерактивные проекторы решают эту проблему в основных способах. Эти интерактивные проекторы превращают ваш класс в большой экран с проекциями экрана до 100 дюймов на любую поверхность (даже стену) и, что примечательно, без бликов. В отличие от громоздкого плоского экрана, вы можете быть уверены, что все учащиеся могут смотреть на экран под любым углом, сохраняя интерес и заинтересованность.

Совет: Если у вас уже есть белая доска, вы можете использовать ее в качестве проекционной поверхности для вашего интерактивного проектора.Еще одно приятное преимущество проекторов перед плоскими экранами — вы не теряете пространство на доске!

2. Используйте интерактивный цифровой контент.

Вовлеките учащихся в урок. Прошли те времена, когда учитель был единственным, кому разрешалось рисовать на устройстве с сенсорным экраном. Позвольте учащимся управлять содержимым с помощью пальцев или ручек. Такие онлайн-игры, как Quizlet, Socratic и Kahoot! становится еще веселее, когда вы играете в супер-размер. Или попробуйте научные онлайн-эксперименты в Go-Lab, в которых студенты могут создавать свои собственные схемы, проверять гравитацию, плавучесть и многое другое.

3. Создайте дисплей действительно большого размера.

У вас есть возможность использовать два проектора бок о бок для создания сверхширокого интерактивного дисплея. Взаимодействие между этими двумя устройствами можно использовать для проецирования изображения с одной стороны и использования интерактивного контента с другой. Благодаря «перетаскиванию» подвижных элементов и способности одновременно писать, учащиеся могут решать математические задачи и вместе пересматривать эссе . Не говоря уже о том, что относительно низкая стоимость интерактивных проекторов по сравнению с плоскими экранами делает возможным наличие двух в одном классе для большинства школ.

4. Смоделируйте свое мышление.

Один из лучших методов вовлечения студентов — показать свой мыслительный процесс, когда вы работаете над чтением, экспериментом или проблемой. Теперь это проще, чем когда-либо. С помощью интерактивного проектора вы можете использовать камеру для документов, планшет или другое устройство, чтобы делать снимки реальных объектов, а затем проецировать эти изображения в крупном масштабе. Вы и ваши ученики можете вместе размечать отрывки для внимательного чтения, решать сложную математическую задачу или показывать части листа или пищеварительную систему лягушки.

5. Оставайтесь на вершине управления классом благодаря обмену контентом.

Если вы хотите, чтобы ученики глубоко погрузились в урок, вы можете легко поделиться своим проекционным экраном с устройствами учеников. Интеграция интерактивных проекторов с устройствами учащихся, такими как Chromebook, ПК, Android или продукты Apple, позволяет отправлять учащимся математические задачи или приглашения на выход для самостоятельного выполнения.

Кроме того, после завершения вы можете просмотреть ответы учащихся с помощью встроенного программного обеспечения проектора, выбрав отдельные экраны учащихся для проецирования обратно на доску.Это отличный инструмент для подотчетности студентов, а также простой способ немедленной обратной связи.

6. Перенесите контент на новую поверхность.

Поскольку интерактивные проекторы не имеют определенных границ, обучение не ограничено. Вы можете создать интерактивный опыт на любой поверхности. Фактически, вы можете проецировать даже на столы. Например, вы можете спроецировать карту на стол в классе, чтобы учащиеся могли отметить и нарисовать лучший путь из точки А в точку Б. Такой уровень гибкости означает, что вы можете перенести обучение своих учеников в то место, которое лучше всего соответствует их потребностям. .

7. Создайте настроение с помощью интерактивного декора классной комнаты.

Создание настроения для обучения может потребовать много денег, времени и усилий, особенно когда дело касается украшения всей стены. Однако с красивым большим дисплеем интерактивного проектора вы можете создать домашний, расслабляющий и образовательный звуковой декор за секунды.

Холодным, пасмурным зимним днем ​​спроецируйте красивое видео камина в высоком разрешении с потрескивающим деревом, чтобы создать комфортную и теплую среду для обучения.Или оживите настроение, представив красивый пляжный пейзаж. Вы также можете найти видео высокой четкости для поддержки своего контента. Если, например, вы изучаете тропический лес, вы можете спроецировать красивую сцену тропического леса, дополненную окружающим белым шумом тропического леса. Есть даже эмбиентные видео для сцен из Гарри Поттера. С помощью интерактивного проектора вы можете превратить любую стену в интерьер классной комнаты, предназначенный для обучения.

8. Совершите виртуальную экскурсию.

Создание красивых сцен на стенах — отличное начало, но зачем ограничиваться стенами классной комнаты, если интерактивный проектор может увести ваших учеников в новые места? Вы можете использовать свой интерактивный проектор, чтобы создать глобальный класс за пределами стен, даже не выходя из школы.

Отправляйтесь в Google Lit Trip и вовлеките своих учеников в интерактивное путешествие по их любимым книгам; присоединяйтесь к хирургам в операционной для операции на открытом сердце. С вашим интерактивным проектором вы можете быть уверены, что все учащиеся будут сидеть на переднем плане перед происходящим.

9. Проводите встречи с другими классами.

Посетив эти новые места, теперь вы можете приглашать экспертов со всего мира в свой класс через Skype или Google Hangouts. Студенты могут взаимодействовать с авторами, учеными, спортсменами, политиками и даже другими студентами со всего мира, создавая поистине глобальный класс одним нажатием кнопки.

Plus, с большим дисплеем и высококачественным интерактивным проектором, ваши ученики будут чувствовать, что ваш посетитель находится прямо в комнате с ними.

Мы хотели бы знать. Как вы используете интерактивные проекторы в классе? Делитесь комментариями, и мы добавим ваши идеи в этот список.

П.С. Вот ссылка, чтобы узнать больше об интерактивных проекторах, доступных от Epson, если вам интересно.Мы слышим прекрасные отзывы от педагогов, которые используют их в своих школах.

Пропагандируйте здоровый образ жизни с помощью Rosco Gobos для здоровья —

Местные предприятия по всему миру начинают снова открываться. Многие из этих предприятий ищут способы донести информацию о здоровье и безопасности до своих сотрудников и клиентов. Гобо-прогнозы — это профессиональное решение, которое компании могут использовать для пропаганды здорового образа жизни в своем учреждении.

Мы создали ряд шаблонов Gobos For Health, которые компании могут проектировать, чтобы побудить своих покровителей и сотрудников носить маски, мыть руки, поддерживать социальное дистанцирование или просто дать своим клиентам знать, где забрать свой заказ на тротуар. Наши гобо для здоровья продаются как стандартные черно-белые, одноцветные и двухцветные стеклянные гобо, и их размер можно подобрать практически для любого прибора с возможностью проецирования гобо.

Наши проекторы для гобо Image Spot — отличный способ для предприятий спроектировать эти новые конструкции гобо! Наши Image Spot и Image Spot Mini — идеальные решения для офисных зданий, складов, розничных магазинов и ресторанов, которые хотят использовать гобо для пропаганды здорового образа жизни. Оба светильника компактные и яркие с кристально чистой оптикой для четкой проекции гобо, и оба светильника имеют степень защиты IP65 для наружной установки.

Будь то гобо в холле, просящие клиентов и сотрудников надеть маски или вымыть руки, или это просто напоминание о необходимости держаться подальше от общества — использование одного из наших гобо-проекторов Image Spot — это творческий способ, с помощью которого компании могут использовать гобо для пропаганды здорового образа жизни.
