Штроборез — это специализированный строительный инструмент, который позволит вам прорезать канаву (штробу) в любом строительном материале. Современные модели штроборезов легко справляются не только с гипсокартоном, но также с кирпичной кладкой, бетоном или камнем. Штроборезы являются безальтернативным инструментом на этапе создания отверстий в стене для прокладки проводки.

Основной рабочий инструмент штробореза — это алмазный диск. Именно алмазное напыление позволяет легко справляться даже с самыми прочными и твердыми видами строительных материалов. Преимущества же технологии алмазной резки давно известны: низкий уровень шума, минимальное количество отходов, четкий и точный рез вне зависимости от типа рабочей поверхности. В данном обзоре эксперты компании «Труборезофф» расскажут вам о самых популярных видах штроборезов, доступных на современном рынке.

Штроборез ВОЛЛ КАТ 6540

ВОЛЛ КАТ 6540 — это отличное решение для создания штроб на любых типах поверхностей от немецкой компании ROTHENBERGER. В данной модели вам обеспечена комфортная регулировка ширины штробы благодаря наборным шайбам. Вам не потребуется никакой дополнительный инструмент для контроля глубины реза благодаря современной ступенчатой системе регулировки прорезаемой глубины. В устройстве предусмотрен предохранитель, который защищает устройство от случайного пуска. Также в модель встроен ограничитель пусковых токов, что гарантирует вам полную безопасность в процессе работы. Чтобы создать точную и качественную штробу, вам не придется применять никаких дополнительных усилий, ведь в конструкции ВОЛЛ КАТ 6540 есть специальные ролики, которые позволяют плавно и точно вести устройство в процессе реза штробы. Современная система отсасывания пыли гарантирует вам постоянный визуальный контроль за рабочим процессом. Дополнительный комфорт рабочему процессу обеспечивает поворотная рукоятка корпуса двигателя устройства.

Штроборез CS180

CS180 — это отличная модель современного высокопроизводительного штробореза от немецкой компании Gerat. Инструмент оборудован высококачественными алмазными дисками, что позволяет вам эффективно работать на любых типах твердых поверхностей. В модели реализована удобная современная система контроля ширины и глубины реза. Есть удобный вывод для подсоединения пылесоса, который будет убирать пыль и отходы рабочего процесса. Благодаря современной системе защиты двигателя от перегрузок, модель отличается длительной и надежной работой. Одна из уникальных особенностей CS180 — это комфортные современные эргономические ручки, которые могут принимать любое положение в процессе выполнения резочных работ, чем существенно облегчают уровень нагрузки на руки мастера.

19.07.2022

« Какое средство лучше всего для прочистки канализационных труб? Какую выбрать дисковую шлифовальную машину для подготовки подосновы пола? »

Как делать штробы в стене

1. Шаг 1 — Как выбрать инструменты
2. Как обеспечить безопасность при работе
3. Какие проблемы могут возникнуть
4. Шаг 2 — Планирование и разметка
5. Шаг 3 — Работа со штроборезом или болгаркой
6. Шаг 4 — Очистка и подготовка штробы
7. Шаг 5 — Заполнение штробы
8. Шаг 6 — Закрытие штробы
9. Заключение
10. Часто задаваемые вопросы

Если вы собираетесь заняться ремонтом или реконструкцией своего дома, вам, вероятно, придется делать штробы в стенах. Штробы нужны для прокладки проводки, водопровода и канализации. Они также могут использоваться для установки кондиционеров, монтажа полок и декоративных элементов. В этой статье мы расскажем вам, как делать штробы своими руками.

Шаг 1 — Как выбрать инструменты

Перед тем, как начать работу над штроблением, вам нужно выбрать правильные инструменты. Это поможет вам выполнить работу быстро и точно. Вместе с тем, правильный выбор инструментов также сделает работу более безопасной и уменьшит вероятность повреждения материалов. Вот несколько рекомендаций, чтобы помочь вам выбрать правильные инструменты для работы.

Штроборез или болгарка с алмазным диском

Основной инструмент для создания канавок – штроборез. Он оставляет два и более параллельных паза, затем с помощью перфоратора удаляется бетон между ними.

Перфоратор сильно облегчит работу, поскольку он имеет встроенный механизм удара, который помогает разрушить бетонную поверхность. Это гораздо быстрее, чем использование обычной дрели.

Вы можете использовать болгарку с алмазным диском, если у вас нет штробореза, но это менее безопасный способ.

Клей для кирпича или специальный раствор для штробления

Как правило, для работы с штробами используется специальный раствор или клей для кирпича, который используется для уплотнения стены вокруг штробы. Этот материал обычно сухой и смешивается с водой до необходимой консистенции. Проверьте метку на упаковке, чтобы убедиться, что вы используете правильный материал для работы.

Уровень

Уровень может использоваться в качестве линейки при резке штробы. Это поможет вам сделать резы более точными, что позволит вам получить лучшие результаты. Использование уровня также может помочь вам избежать повреждения стены в процессе резки.

Отвертка

Отвертка используется для удаления остатков раствора или клея после того, как вы закончили резать штробы. В идеале, вы должны выбрать острые отвертки, которые помогут быстро и безопасно удалять остатки, не повреждая окружающие материалы.

Кисть и краска

Как правило, после заполнения штроб, предварительно заложив какой-то материал, их покрывают штукатуркой. Следующим шагом является покраска стен. Для этого нужны кисть и краска.

Как обеспечить безопасность при работе

Безопасность при работе с инструментами и материалами — это очень важная составляющая процесса штробления. Вот несколько советов, которые помогут сделать работу более безопасной:

Наденьте защитную экипировку

Перед началом работы наденьте специальную защитную экипировку, такую как очки, маску и перчатки. Это поможет защитить глаза, легкие и кожу от пыли и осколков.

Поставьте перегородки

Если вы работаете в помещении, поставьте перегородки или зоны, которые помогут изолировать рабочее место от остальной части дома. Это поможет защитить остальные поверхности от пыли и осколков, которые могут образовываться в процессе работы.

Следите за прокладками кабеля

При укладке кабеля или проводов, убедитесь, что у них есть соответствующие прокладки, чтобы избежать повреждения или короткого замыкания.

Оставайтесь бдительными

Важно оставаться бдительными во время работы, чтобы избежать непредвиденных ситуаций. Никогда не отвлекайтесь на телефон или другие факторы, которые могут отвлечь ваше внимание на мгновение от работы.

Какие проблемы могут возникнуть

Штробление может включать в себя ряд проблем, которые могут оказаться затруднительными. Вот несколько проблем, которые могут возникнуть в процессе работы:

Шум и пыль

Работа с инструментами может стать очень шумной, что может вызвать неудобства для соседей. Кроме того, мелкие осколки и пыль, которые образуются в результате штробления, могут влиять на качество воздуха в помещении.

Повреждения стен

Неправильная работа может привести к повреждению стен, которое может оказаться очень затратным в процессе замены и ремонта.

Неправильный размер штробы

Неправильные размеры и форма штробы могут привести к проблемам со скрытыми объектами, такими как трубы или стояки. Попробуйте сделать несколько тестовых резов перед окончательной работой.

Обнаружение скрытых материалов

На этапе работы может возникнуть необходимость в идентификации скрытых материалов, возможно, с помощью исследования стен, чтобы убедиться, что не произошло нарушения необходимых норм и правил.

Шаг 2 — Планирование и разметка

Перед тем, как начать делать штробы, важно провести тщательный планировочный процесс. Это включает в себя определение местоположения штробы, ее длины, глубины и ширины. Некоторые щели должны быть достаточно широкими, чтобы иметь возможность пройти трубы или провода.

Когда вы определили размеры штробы, используйте уровень, чтобы пометить линию на стене, по которой вы будете резать штробу. Используйте отвертку, чтобы сделать начальную метку на поверхности.

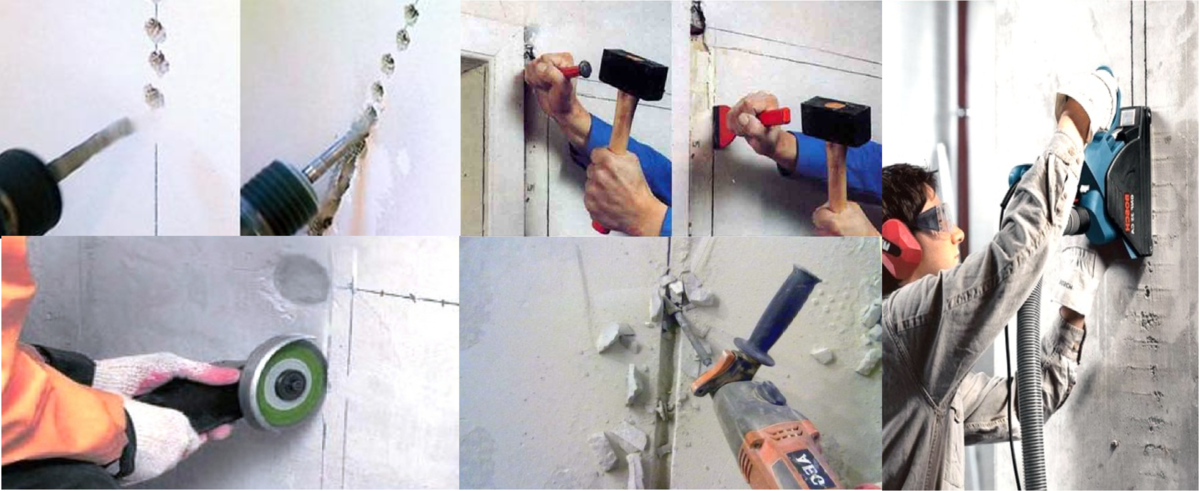

Шаг 3 — Работа со штроборезом или болгаркой

Следующий шаг — это начало резки штробы. Начните внизу, если вы работаете на полу, либо сверху, если вы работаете на потолке. Отрезайте маленький кусочек в сторону, чтобы проверить, есть ли там арматура или какие-либо скрытые элементы. Если есть, вам нужно будет изменить размер штробы или установить прокладку над ней.

Начните резать штробу по линии, которую вы нарисовали на стене. Делайте это медленно и аккуратно. Для большей точности используйте уровень как направляющую.

Шаг 4 — Очистка и подготовка штробы

После того, как вы закончили резать штробу, вам нужно очистить и подготовить ее. Если вы использовали раствор для штробления, позвольте ему высыхать, прежде чем продолжить работу. Затем удалите все остатки раствора с помощью отвертки и молотка.

Если вы используете клей для кирпича, дайте ему высыхать и затвердеть. Затем удалите все излишки клея с помощью отвертки и молотка, так чтобы стены будут ровными и штробы готовы к использованию.

Шаг 5 — Заполнение штробы

После того, как вы подготовили штробы, вы можете заполнить их любым необходимым материалом. Например, это может быть проводка, трубы, кабели или что-то другое.

Шаг 6 — Закрытие штробы

После этого накройте штробы молдингом или штукатуркой. После того, как штукатурка высохнет, вы можете покрасить стены.

Заключение

Выполнение штробления — это не простая задача, но, если вы правильно подготовитесь, используете правильные инструменты и последуете нашим рекомендациям, вы сможете сделать это самостоятельно. После того как вы закончили, ваш дом будет более функциональным и удобным для использования, и вы можете наслаждаться новым интерьером.

Часто задаваемые вопросы

Как самому проштробить стену

Проштробить стену можно следующим образом:

Используйте строительную линейку, чтобы отметить линию штробы. Используйте перфоратор с долотом для удаления бетона или кирпича. Не забудьте надеть защитные очки и маску. Начните штробление медленно и аккуратно, убедитесь в том, что линия ровная.

Постепенно наращивайте скорость, не забывая при этом следить за линией.

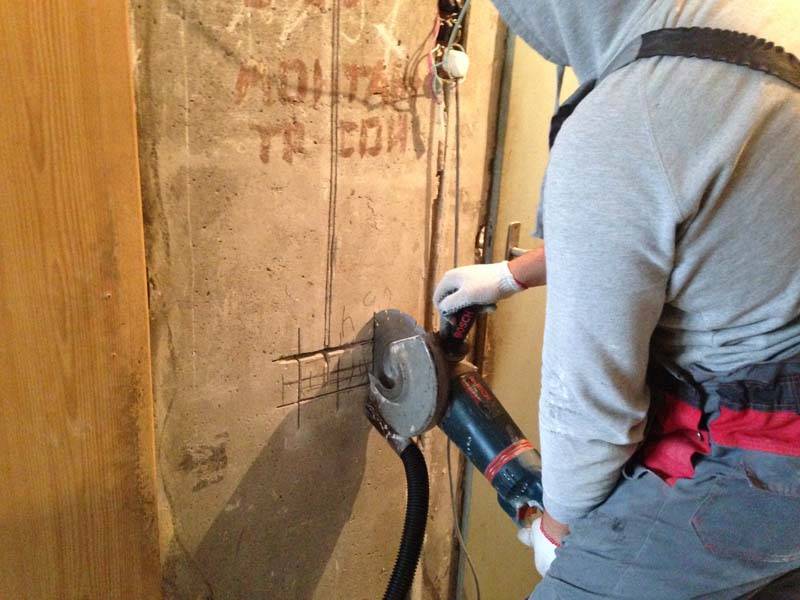

Можно ли делать штробы болгаркой

Штробы можно делать болгаркой, но это будет более трудоемкое и опасное занятие, чем использование штробореза. Если вы все же решитесь на это, убедитесь, что вы надели предусмотренные для этого защитные очки и маску для лица. Также следует быть крайне аккуратным, чтобы не повредить проводку и не нанести вреда себе или другим.

Чем можно сделать штробы под проводку

Вы можете использовать специальный инструмент для штробления — штроборез, который позволяет легко и безопасно делать штробы в стенах.
