Как собрать дымоход из сэндвич труб: Как собрать сэндвич дымоход своими руками

Монтаж сэндвич дымохода — как правильно собрать, схема установки, правила и инструкция по монтажу через бревенчатую стену, крепление к стене, как разобрать, видео

Сэндвич дымоход – это устройство, которое предназначается для вывода продуктов сгорания от отопительного прибора. Дымоход необходим как для печей, так и для каминов. Дымоходы этой категории отличаются высоким уровнем функциональности и являются конструкцией универсального типа. Читайте обзор видов шибера для дымохода.

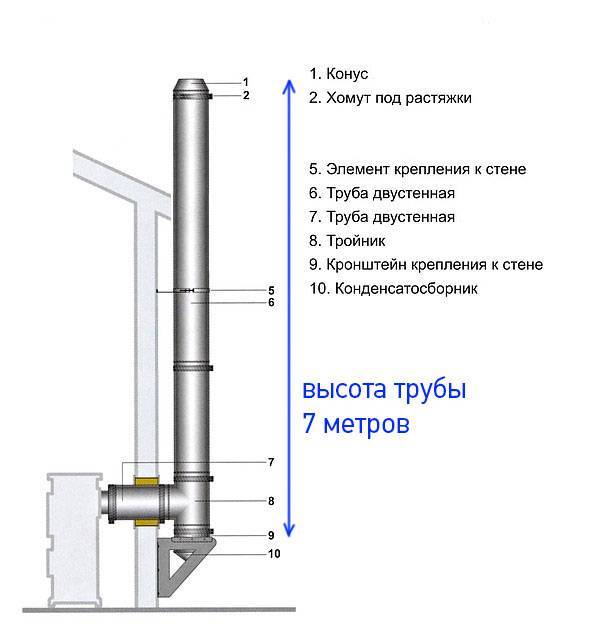

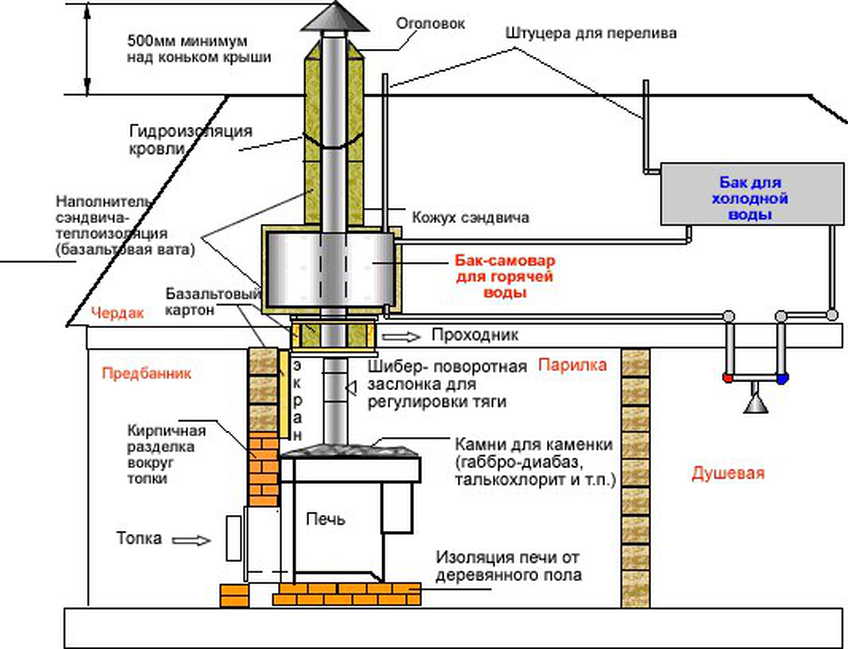

На рисунке представлена схема монтажа сэндвич дымохода.

Следует отметить, что такое изделие весьма простое в использовании, именно этим оно и отличается от всех других существующих конструкций данного вида. Все элементы из которых состоит конструкция постоянно находятся в тепле (за счет плотного слоя теплоизоляционного материала), что существенно сокращает количество образующегося конденсата.

Прежде чем определиться с выбором сэндвич дымохода, необходимо произвести расчет всей конструкции и определиться с материалом, из которого она будет выполнена.

Размеры дымохода будут зависеть от тепловой мощности оборудования:

• если мощность будет выше 3,5 кВт, то размер будет — 0,14х0,14 м;
• если будет вырабатываться мощность до 5,2кВт, то габаритные размеры конструкции – 0,14х0,20 м;
• если тепловая мощность будет достигать 7 кВт, то следует выбрать изделие с габаритными размерами 0,14х0,27 м.

Размер сэндвич дымохода зависит от тепловой мощности, вырабатываемой отопительным устройством. Что касается длины изделия, то стандартный минимум составляет 500 см. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Содержание

1. Как собрать сэндвич дымоход?
2. Монтаж сэндвич дымохода
3. Как разобрать?
4. Видео

Как собрать сэндвич дымоход?

На фото представлены сэндвич трубы для дымохода.

Как же правильно собрать сэндвич дымоход? Необходимо помнить о следующих основных моментах:

• Вся система начинается от самого камина. Сперва нужно произвести монтаж первой части трубы с трубою отопительного прибора.
  Следует помнить о заглушке, потому как без нее будет идти «лишний» жар. Аккуратнее нужно быть и с утеплителем.
• При монтаже нужно вставлять трубу с меньшим диаметром в трубу с большим диаметром. Только так можно получить полностью герметичную конструкцию.
• Состыковывать нужно как внутренние трубы, так и внешние. Единовременно проводить состыковку труб невероятно сложно, по этой причине специалисты советуют производить ее в два этапа.
• Все стыки нужно усиливать. Для этого необходимо использовать хомуты из оцинкованной стали.
• Покрыть все элементы необходимо герметиком, который сможет выдержать термическую нагрузку в 1000⁰ С.
• Таким же способом происходит установка уголков, тройников и иных нестандартных элементов конструкции.
• В местах установки тройника нужно использовать дополнительные кронштейны.
• В случае необходимости можно воспользоваться дополнительными звеньями горизонтального типа, но они не могут превышать длину в один метр.

Внимание! После сборки всей конструкции и перед покрытием герметиком следует удалить с изделия защитную пленку.

Для того, чтобы правильно провести сборку сэндвич дымохода необходимо проконсультироваться у опытного специалиста, но если такового не найдется «под рукой», то стоит воспользоваться видеоматериалом представленным ниже. Полную герметичность конструкции можно получить только при правильной пошаговой сборке. Особое внимание необходимо уделить всех связующим элементам. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Монтаж сэндвич дымохода

Для того чтобы произвести монтаж дымохода сэндвич, следует пользоваться заранее подготовленной схемой и правилами установки конструкции данного типа.

Монтаж дымохода из сэндвич труб можно выполнить по инструкции:

1. Устанавливать систему нужно от отопительного аппарата и вверх.
2. Следует помнить, что температура выходящих газов не может превышать 500⁰ С.
3. Угол, под которым выводят трубу составляет 30⁰ С.
4. Еще нужно учесть, что все наклонные элементы конструкции не могут иметь шероховатости. Площадь сечения горизонтальной поверхности не должна быть меньше вертикальной.
5. Монтаж сэндвич дымохода может производиться как непосредственно через стену, так и через кровлю строения. В том случае, если установка конструкции будет производиться через бревенчатую стену, то нужно позаботиться о дополнительных элементах, которые послужат защитой для поверхности стены.
6. В завершении дымоход следует оборудовать дополнительными защитными элементами от атмосферных осадков и окружающей среды

Крепление дымохода сэндвич к стене производится опорным кронштейном. Его можно сделать как самому, так и приобрести в специализированном магазине. Если было принято решение сделать кронштейн самостоятельно, то следует взять два угловых элемента с сечением в 30 и 50 мм и при помощи строительного инструмента сделать всю конструкцию. Для этого нужно использовать болты с маркировкой М8 и М10. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Также как и сборка, монтаж конструкции должен производиться в соответствии со всеми нормативными правилами и стандартами. Нужно использовать соответствующие элементы и тщательно фиксировать устройство на поверхности кровли или стены.

Для того, чтобы все монтажные работы были выполнены правильно, необходимо воспользоваться советами профессионалов, также можно использовать и предоставленный ниже видеоматериал:

Только правильная установка станет гарантом и залогом правильной и качественной работы сэндвич дымохода.

На снимке сэндвич труба, выведенная на крышу.

Как разобрать?

Разборку сэндвич дымохода необходимо начинать также, как и установку, от отопительного прибора. Сперва демонтируют внутреннюю часть конструкцию, а после внешнюю. Сперва необходимо снять все дополнительные удерживающие элементы и только после убирать основу.

За весь период эксплуатации устройства данного типа на внутренней поверхности трубы может скапливаться сажа, которая в итоге приводит к уменьшению полезной площади сечения изделия и может привести к воспламенению. Для того, чтобы устройство правильно функционировало, необходимо чистить конструкцию дважды за весь отопительный сезон. Именно для ухода за устройством в самом низу монтируют дверцу или делают ее легкоснимаемой. Читайте обзор видов дымохода для камина.

Видео

Смотрите на видео монтаж сэндвич-дымохода:

Непосредственный монтаж дымохода из сэндвич труб – это весьма трудоемкая работа, которая требует от человека особого внимания и сосредоточенности. В том случае, если было принято решение выполнить установку конструкции собственноручно, то нужно отнестись к каждому этапу ответственно. Обязательно нужно соблюдать все правила и следовать технике безопасности.

как собрать и установить дымоход

Монтаж дымохода для бани – трудоемкая и ответственная работа, которую, тем не менее, вполне возможно выполнить собственными силами. Использование сэндвич труб позволит выполнить эту работу легко и просто, получив в итоге красивый и долговечный дымоход, отвечающий всем нормам пожарной безопасности.

Содержание

• Преимущества сэндвич дымохода для бани
• Особенности монтажа
• Общие рекомендации по самостоятельной сборке сэндвич-трубы
• Способы соединения модулей
• Порядок сборки
• Как выполнить проход через кровлю

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

• Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
• Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
• Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

• Отсутствие конденсата (в зависимости от схемы сборки).
• Хорошие противопожарные качества.
• Малый вес конструкции.
• Удобство транспортировки.
• Минимальное образование сажи.
• Простота ухода за дымоходом.
• Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

• Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
• Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
• Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Обратите внимание! При возвышении над поверхностью кровли более 2 метров, дымоход следует дополнительно закрепить при помощи растяжек.

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе.

Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Общие рекомендации по самостоятельной сборке сэндвич-трубы

Дымоход из сэндвич-труб считается одним из самых простых в плане сборки и эксплуатации. Однако, как и везде, здесь существует ряд нюансов:

• Диаметр сэндвича (здесь имеется в виду сечение внутренней трубы) подбирается с таким учетом, чтобы соединение с выходным патрубком печи получилось максимально плотным.
• Все места, где стыкуются различные модули дымохода, должны располагаться в зоне видимости. Монтаж стыков внутри переходов через потолок или кровлю не допускается.
• Если проект предусматривает монтаж горизонтального участка дымохода, его протяженность должна быть не более 1 метра. Более протяженный участок с высокой долей вероятности спровоцирует ухудшение тяги.

После окончания процедуры сборки производится пробная топка печи. В процессе горения дымоотвод необходимо тщательно обследовать на всей протяженности, большое внимание уделяя качеству стыков и степени нагрева внешней трубы и близлежащих поверхностей.

Обратите внимание! Если в парную проникает дым из топки, это не всегда свидетельствует о некачественной сборке дымохода. Возможно, попросту не хватает тяги, что легко исправляется увеличением высоты дымохода на 0,5-1 метра.

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

• «По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
• «По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок. Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода.

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Это важно! В помещениях с высокими потолками для облегчения нагрузки на нижнюю часть дымоотвода на уровне 1,5-2 метров стоит предусмотреть установку стеновых кронштейнов. В типовых проектах их роль способны выполнить места прохода через потолочное перекрытие и кровлю.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

• Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
• Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
• Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

10 90 циклы нагрева и охлаждения;

По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Изоляционные детали дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант № 1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже тот факт, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неверный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

в стену, через крышу

В последнее время все больше и больше дымоходов делают из многослойных труб. Дело в относительно невысокой цене, длительном сроке службы, достаточно привлекательном внешнем виде. Немаловажно и то, что возможен самостоятельный монтаж сэндвич-дымохода. Дело это не очень простое – нюансов много, но сделать это можно самостоятельно, не привлекая специалистов.

Тонированный кровельный вариант

Содержание статьи

• 1 Что такое многослойные трубы и какие они бывают?
  • 1.1 Какие материалы они изготовлены из
  • 1.2 Изоляция и его толщины
  • 1.3 Типы соединений
• 2 Методы установки
  • 2.1 Дым или конденсация
• 3 Варианты
  • 3.1 3. Диаметр
  • .
• 4 Монтаж сэндвич-дымохода через стену
• 5 Как установить дымоход через крышу

Что такое многослойная труба и какие они бывают?

Сэндвич-труба названа так за свою многослойность: два слоя металла, между которыми находится утеплитель. Эта конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не позволяет внешнему металлическому кожуху нагреваться до критических температур; от трубы не исходит жесткое излучение. В помещении создаются более комфортные условия. Во-вторых, тот же утеплитель значительно снижает количество конденсата, образующегося при выводе трубы на улицу. В-третьих, так как внешний кожух уже не имеет такой высокой температуры, проще сделать проход дымохода через крышу или стену.

Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено изоляцией

Из каких материалов они изготавливаются

Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для отвода продуктов сгорания маломощного настенного газового котла или газовой колонки. Может использоваться для изолированной вентиляции. Для более серьезных отопительных приборов они непригодны – при высоких температурах цинк выгорает, сталь быстро ржавеет, и дымоход приходит в негодность.

Многослойные трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь применяется разных марок – от сплавов с небольшим содержанием легирующих металлов до высоколегированных жаропрочных. Толщина металла может быть разной – от 0,5 до 1 мм, а также толщина утеплителя – 30 мм, 50 мм и 100 мм. Понятно, что сфера применения будет разной, да и цена тоже.

Основные марки стали, применяемые при производстве сэндвич-труб для дымоходов, их назначение и основные характеристики сведены в таблицу.

Марка нержавеющей стали	Основные характеристики	Область применения
AISI 430	Обладает достаточной устойчивостью к атмосферным воздействиям, но не переносит высоких температур	Применяется для наружных оболочек многослойных труб
AISI 439	Содержит титан, повышающий устойчивость к высоким температурам и агрессивным средам.	Подходит для газовых котлов, маломощных твердотопливных агрегатов (до 30 кВт)
AISI 316	Легирующие добавки — никель и молибден — придают высокую кислотостойкость, повышенную термостойкость.	Оптимально для всех типов газовых котлов.
AISI 304	Более дешевый вариант AISI 316 с меньшим содержанием легирующих элементов	Эконом вариант для газовых котлов средней и малой мощности
AISI 316I, AISI 321	Выдерживает температуру до 850 °C	Может использоваться для обогрева твердотопливных печей
AISI 310S	Повышенная термостойкость — до 1000°С (и цена)	Для банных и пиролизных твердотопливных печей

Как видно из таблицы, разные марки нержавеющей стали имеют разное назначение. Для внешнего корпуса используются более дешевые сплавы, а для внутреннего – более жаропрочные и дорогие сплавы. Это необходимо для удешевления производства, а высокая устойчивость к температурам снаружи дымохода не нужна. Есть и более бюджетные варианты – наружный кожух выполнен из оцинкованной стали. Внешне эти изделия уступают нержавеющим, но служат нормально (при нормальной изоляции и ее толщине).

Изоляция и ее толщина

Между двумя металлическими слоями находится изоляция. Чаще всего это каменная вата. Толщина утеплителя от 30 до 100 мм:

• При толщине теплоизоляции 30 мм температура дымовых газов не должна превышать 250°С. Такие температуры дают только газовые котлы малой и средней мощности.
• Слой утеплителя 50 мм позволяет выдерживать температуру до 400°С. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
• Слой минеральной ваты толщиной 100 мм выдерживает температуру до 850°С. Такой сэндвич-дымоход можно устанавливать на любой тип твердотопливного котла, в камины и очаги.

Кроме толщины утеплителя нужно обращать внимание на его марку, а точнее на диапазон температур, в котором он может работать. Не всякая каменная вата выдерживает нагрев до 850°С, а только некоторые специальные сорта. Если вам нужен дымоход для твердотопливного котла, вам также придется учитывать термическое сопротивление утеплителя.

Набор элементов, из которых можно собрать сэндвич-дымоход любой конфигурации

Виды соединения

Элементы сэндвич-дымохода можно соединить между собой двумя способами: раструбами и гофрированными кромками. Гнездовое соединение предполагает несколько более широкую фаску с одной стороны. При такой конструкции достигается высокая степень герметичности дымохода. Этот тип сэндвич-трубы хорошо подходит для газовых котлов, где важно не допустить протечки. Есть и минус: установка требует высокой точности.

Гофрированный край сэндвича облегчает сборку дымохода. Недостаток такого решения в том, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, да и стоит он недешево.

Особенности сэндвич-труб для дымоходов

Также обратите внимание на продольный шов. Его можно сварить или сложить. Если шов сварной, то он должен быть выполнен в аргоновой защитной среде (чтобы не выжечь легированные металлы). Именно такой тип подключения требуется для твердотопливных котлов, банных печей и каминов. Для всех остальных также можно использовать фальцевое соединение.

Методы установки

Существует два способа вывода дымохода наружу. Первый заключается в том, чтобы пропустить трубу через стену, а затем поднять ее по наружной стене до необходимого уровня. Второй вверх через потолок и крышу. Оба несовершенны.

Если дымоход находится снаружи, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с конденсатоотводчиком (стакан) и прочистным отверстием. Этот узел позволяет без особого труда обслуживать дымоход: стекло откручивается, конденсат сливается. Также сажа периодически без проблем сбивается – через отверстие для чистки можно провести специальной щеткой для дымохода.

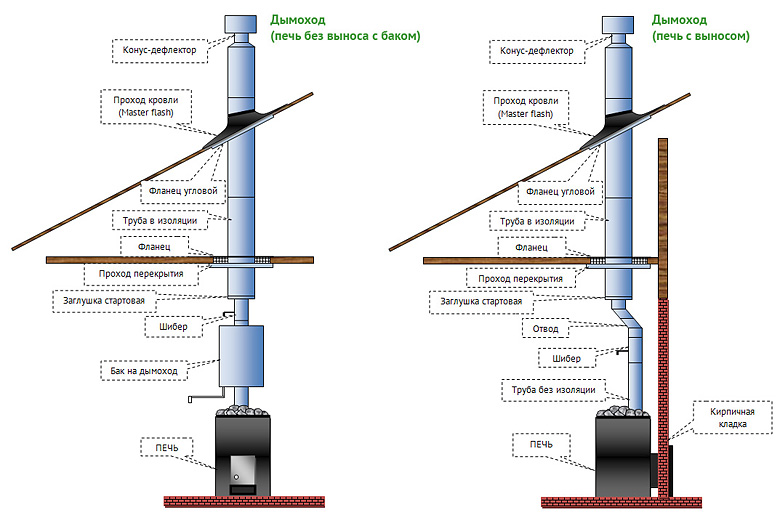

Примерная схема прохода дымохода через стену и крышу

Если дымоход будет выводиться через крышу, потребуется несколько проходов — по количеству перекрытий. Если дом одноэтажный, понадобится один проход через потолок, а второй через крышу. Также понадобится мастер-прошивка или фартук для круглой оцинкованной трубы.

Установка сэндвич-дымохода на улице требует только одного проходного узла – через стену. Но крепить его к стене нужно будет через каждые 1,5-2 метра. Если стены здания огнеопасные (деревянный дом или каркасный), стены должны быть защищены негорючим экраном.

Дым или конденсат

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, в любом случае выведите трубу на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться на 50 см над коньком, если выходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым будет выходить нормально независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.



Высота трубы дымохода сэндвич

При невозможности вывести трубу на такую ​​высоту ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

Монтаж многослойного дымохода через стену

Дымоход можно пропустить через стену двумя способами. Первый вариант (на фото слева) — поднять его в комнате ближе к потолку, а оттуда вывести наружу. Второй – сделать вывод на уровне дымохода от котла. В этом случае практически весь дымоход находится снаружи.

Как сэндвич-дымоходу пройти через стену

Второй вариант предпочтительнее — у него только одно колено, а значит, при равных условиях тяга будет лучше. Также при таком строении меньше вероятность образования сажевых пробок.

Если выход дымохода не сзади печи, а вверху, то схема монтажа несколько меняется — добавляется колено 90°, затем прямой участок для прохода через стену, а далее как в др. схемы.

Сама печь ставится на негорючее основание, стена за печью закрывается негорючим экраном. Проще всего закрепить лист металла на стене. Его можно монтировать на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет воздушный зазор, поэтому стена безопасна. Второй вариант – подложить под металл теплоизоляционный материал – например, минераловатный картон. Другой вариант – асбестовый лист (как на фото).

Подготовка площадки под установку печи и ППУ, установленного в стене с помощью отрезка трубы

В стене делается отверстие. Его размеры определяются СНиП – расстояние от трубы до негорючих стен должно быть со всех сторон не менее 250 мм, а до горючих стен – 450 мм. Получается сплошная дыра, особенно если речь идет о стенах из горючих материалов. Есть один момент, с помощью которого можно уменьшить размер отверстия для сэндвич-прохода: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич-трубы через стену

Проем может быть круглым или квадратным, при соблюдении норм пожарной безопасности. Квадратные отверстия сделать и обшить проще, поэтому их делают чаще.

Так выглядит проход трубы через стену, заделанный листом металла

В это отверстие вставляется проходной узел — короб из негорючего материала. В него вставляется сэндвич-труба дымохода, закрепляется по центру. Все зазоры заполнены термостойкой изоляцией, отверстие закрыто с обеих сторон негорючим материалом. Обычно это лист металла.

Со стороны комнаты вставлен проходной узел. В этом случае она из минерита, но может быть и металлическая

Один важный момент: дымоход должен быть спроектирован так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и ремонтопригодны.

Далее необходимо изготовить или установить готовый опорный кронштейн, который выдержит весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна – опорная площадка, которая с помощью упоров переносит вес на стену.

Самодельная опорная площадка для сэндвича наружного дымохода из уголков 50*50 мм и 40*40 мм

Перфорированная угловая опорная площадка своими руками

U-образная конструкция из металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, проходящей через стену, подсоединяется тройник. В нижней части имеется съемный стакан, в котором скапливается конденсат. Некоторые модели имеют штуцер внизу с небольшим краном. Это даже удобнее — стекло снимать не надо, к штуцеру можно подсоединить шланг, вынуть его в какую-нибудь емкость (очень токсичен, поэтому рядом с домом сливать не надо) и слить его, просто повернув кран.

Затем трубка доводится до необходимого уровня. Так как в этом случае расстояние до конька будет заведомо более 3 м, то допускается высота дымохода быть несколько ниже конька — не ниже 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Убрать дымоход, желательно выше конька

Но так как этот дом расположен в низине, для обеспечения тяги трубу подняли даже выше конька. Крепился к стене хомутами из нержавейки, с шагом чуть больше метра. На крыше раскосы из стального стержня диаметром 6 мм. Для установки растяжек есть специальные зажимы «с ушками», к которым растяжки крепятся.

Крепление раскосов к дымоходу из многослойной трубы

Еще один важный момент, о котором многие забывают: в месте установки трубы на крышу должен быть установлен участок снегозадержателя, иначе весной трубу может снести снегом (если труба не выведены в сторону фронтона, как на фото).

Как установить дымоход через крышу

При выводе дымохода из сэндвич-труб через крышу необходимо учитывать расположение балок перекрытия и стропильных ног на крыше. Нужно угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до твэла должно быть не менее 13 см, и это при условии, что твэл защищен нагревателем. Чтобы выполнить это требование, трубу часто приходится перемещать. Сделайте это, используя два угла по 45°.

Отвод трубы для прохода через перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается с металлической трубы без изоляции. На фото выше он черный. После него на сэндвич кладется переходник, а в проходной узел входит дымоход с утеплителем.

В потолке вырезается отверстие, соответствующее противопожарным нормам — 250 мм от края трубы, если потолок защищен теплоизоляционным материалом. Прорезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибитый или закрепленный саморезами по дереву).

Материал серого цвета по периметру отверстия — минерит

В полученный короб вставляется дымоходная сэндвич-труба. Она должна быть направлена ​​строго вертикально, без малейших отклонений. Его нельзя жестко закрепить, можно только придать направление, установив несколько планок, которые будут его удерживать, но двигаться вверх/вниз он сможет без труда. Это необходимо, так как при нагреве его длина значительно увеличивается.

Остальное пространство заполнено базальтовой ватой (уточняйте температурный диапазон). Другой вариант – насыпать керамзит, гранулированный пеностекло. Раньше песок еще подсыпали, но рано или поздно он весь просыпался по щелям, поэтому сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрыта листом нержавейки, под которым (между ним и потолком) размещен негорючий материал. Раньше это был асбестовый лист, но поскольку асбест признан канцерогеном, стали использовать минераловатный картон.

Есть еще один вариант. Края отверстия обработать минеральной ватой, а затем вставить готовый потолочный проход из нержавеющей стали в сборе. Он содержит сразу и коробку, и декоративный экран из нержавеющей стали.

Готовый потолочный короб (один из вариантов)

Выведя трубу на чердак, в кровельном пироге делают отверстие. Все пленки в месте прохода (пароизоляция и гидроизоляция) разрезаются крест-накрест. Получившиеся треугольники заворачиваем и закрепляем скобами из степлера. Так что вред минимальный. Выставленную обрешетку обрезают так, чтобы труба была не менее 13 см.

Как вывести дымоход через крышу — проход потолка и крыши

На правом фото выше проход через крышу неправильный — расстояние между трубой и досками слишком маленькое.
