Монтаж каркаса под гипсокартон

Сборка каркаса из металлопрофиля под гипсокартон — сама по себе работа не такая сложная. Справиться сможет почти каждый, но существуют некоторые особенности, которые обязательно нужно учитывать. А также правильно осуществлять этапы монтажа.

Из гипсокартонных листов можно соорудить любую конструкцию, зная, как сделать основу. Самые распространенные типы:

1. Стены и потолки. Конструкция выравнивает все неровности, образовавшиеся в процессе возведения.
2. Перегородки в помещении. В них делают дверные и оконные проемы, а так же дополнительные элементы декора.
3. Короба, благодаря которым можно скрыть проведенные по помещению коммуникации.
4. Ниши, полки, шкафы и декоративные камины.

Рассмотрим пример

Прежде, чем начать монтаж, необходимо уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки.

Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.
Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП). В качестве дополнительных элементов при сборке каркаса облицовок используют: прямой подвес 60×27, удлинитель профилей ПП и еще много разных комплектующих.

Естественно, что сборка металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое найдется почти у каждого домашнего мастера.

1. Ножовка с пилками по металлу или ножницы для резки оцинковки.
2. Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
3. Линейка, рулетка и карандаш (маркер).
4. Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
5. Набор отверток, а лучше шуруповерт.
6. Просекатель для профиля.

Приступаем к работе

Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Разметку начинают с пола и переносят данные на потолок.

Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля 50-55 см.

Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.

Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют ПС. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам. Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

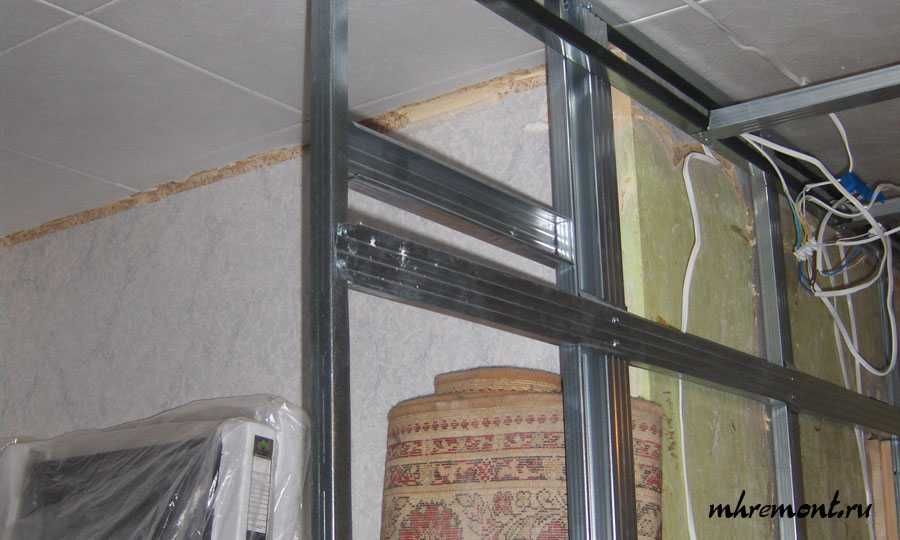

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.

Ножницами по металлу разрезают концы профиля по ребрам.
Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Также создаются перегородки для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

Следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
Монтаж начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.

Далее устанавливают вертикальные стойки. Их скрепляют между собой горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Все элементы конструкции надежно скручивают саморезами по металлу.

Гипсокартон крепят к каркасу вертикально. Обычно стараются использовать материал без стыков по вертикали. При большой высоте помещений, где это невозможно, собирают обшивку из нескольких листов. Монтаж листов проверяют по уровню, они должны устанавливаться вертикально. Шаг крепления саморезов к стойкам — не менее 30 мм.

Надеемся, наш урок был вам полезен! В любом случае, любая тема раскрытая в каком-либо объеме всегда будет неполна. Ведь основная ценность любого нового дела или работы — в навыке и опыте, который, как говорят «не пропьешь» 🙂

Каркас для гипсокартона на стену своими руками: процесс монтажа

Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

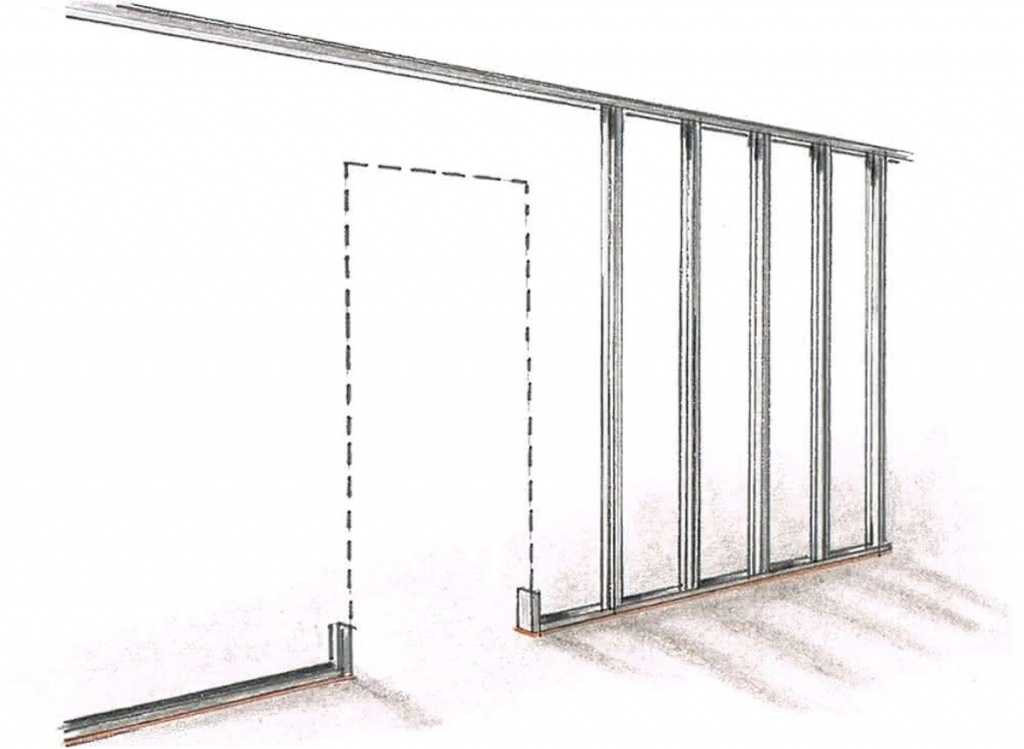

Пример схемы каркаса под гипсокартон

Вернуться к оглавлению

Полное содержание материала

• 1 Выбор профиля
  • 1.1 Плюсы и минусы каркаса из профиля
  • 1.2 Систематизация профиля
  • 1.3 Особенности деревянного каркаса
• 2 Необходимые приспособления для возведения каркаса
  • 2.1 Инструменты
• 3 Сборка каркаса для перегородки
  • 3. 1 Каркас для арки
• 4 Усиленный каркас
• 5 Установка шумоизоляции
• 6 Каркас для короба
• 7 Каркас для ниши
• 8 Сборка каркаса для потолка
• 9 Установка деревянного каркаса под гипсокартон
  • 9.1 Сборка деревянного каркаса
  • 9.2 Деревянный каркас для стен
• 10 Фото подборка собранных каркасов под гипсокартон на стене

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
2. Длительный срок службы, вплоть до нескольких десятилетий.
3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой		ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA		50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый		ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.
Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

• из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
• использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

• материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
• древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
• срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
• без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

• уровнем;
• рулеткой;
• правилом;
• шнуром;
• отвесом;
• ножницами по металлу;
• перфоратором;
• дрелью с реверсом или шуруповертом.

Инструменты для каркаса

Вернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркас

Вернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

• по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
• на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
• там, где они пересекаются, крепится ещё вертикальный профиль;
• затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

1. Проводится разметка с помощью подвеса или лазера.
2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

• ножовкой для гипсокартона;
• дрелью;
• металлическими уголками;
• саморезами по дереву;
• строительным уровнем;
• монтажными дюбелями;
• шуруповёртом.

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

1. Размечается плоскость, и выявляются области с изъянами.
2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

Как оформить стену

Соображения безопасности, получение разрешений и инструкции по строительству

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.11.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Пыльная пиксельная фотография / Getty Images

В этой статье

• Компоненты стены

• Вопросы безопасности

• Инструкции

• Советы

• Когда следует обратиться к специалисту

• Разрешения и коды

• Часто задаваемые вопросы

Обзор проекта

Обрамление стены — или строительство простой стены — это базовый навык, который поможет вам существенно изменить площадь вашего дома.

Обрамление — это простой и недорогой проект, для которого не требуется много специализированных инструментов или материалов: только обрамляющий молоток, гвозди и бруски два на четыре. После того, как вы обрамили стену, все готово для добавления дверей, окон, сайдинга или гипсокартона.

Основные компоненты стены

Каркасная стена — это простая, но гибкая конструкция. Точное расположение шипов по горизонтали и вертикали делает конструкцию такой прочной.

Нижняя подошва (горизонтальная)

Вся каркасная стена опирается на одну нижнюю подошву, сделанную из двух на четыре. Это два на четыре работает горизонтально и опирается на пол.

При возведении стены на бетоне нижняя плита стены должна быть изготовлена ​​из обработанной под давлением древесины, чтобы предотвратить гниение древесины от влаги.

Шпильки (вертикальные)

Семь вертикальных стоек размером два на четыре на каждые 8 ​​футов стены проходят перпендикулярно нижней пластине.

Вверху они будут соединяться с верхними пластинами. Стеновые стойки должны располагаться на расстоянии 16 или 24 дюймов друг от друга в соответствии с местными нормами и требованиями проекта. Как правило, безопаснее размещать шпильки через каждые 16 дюймов.

Верхние пластины (горизонтальные)

Параллельно нижней пластине идут две верхние пластины, тоже два на четыре. Эта пластина соединяется с вершинами вертикальных стоек и с потолком.

Совет

Все каркасы стен со временем будут иметь какой-либо вид обшивки (или внешнего слоя), будь то гипсокартонные панели для внутренних работ или фанера или листы ОСП для наружных работ. Хотя обшивка технически не является частью процесса каркаса, она играет важную роль в укреплении каркаса.

Соображения безопасности

Если каркас стены также включает в себя удаление другой стены, обязательно создайте систему поддержки перед удалением стены. Используйте регулируемые стальные колонны (также называемые опорными колоннами или домкратами) с двумя на четыре над и под стальными колоннами, или вы можете построить временную стену из двух на четыре.

Оборудование/инструменты

• Обрамляющий молоток
• Площадь скорости
• Карандаш
• Меловая линия
• Электрическая торцовочная пила или циркулярная пила
• Пороховой гвоздезабиватель (для бетонных полов)
• Безопасные очки

Материалы

• 10 премиум-класса два на четыре, каждый 8 футов
• 16d (3 1/2 дюйма) гвозди

Как оформить стену

1. План Проект

   Каркасная стена требует вертикальных стоек через каждые 16 дюймов (или 24 дюйма в некоторых случаях), а также двух верхних пластин и одной нижней пластины. Для крупных проектов рассчитайте количество материалов с помощью онлайн-калькулятора или вручную.

   Подготовьте большой участок пола для работы. Пол должен быть идеально ровным. Некоторые стены могут быть построены и установлены после отделки, но другие проекты интерьера могут потребовать, чтобы вы установили каркас стены на месте. Если ваши потолки или полы неровные, лучше всего обрамить стену на месте, измерив каждую стенную стойку для определенной высоты предполагаемого местоположения.

2. Тарелки стопки

   Выберите два на четыре, которые вы собираетесь использовать в качестве стеновых пластин. Положите их на ребро, бок о бок. С квадратом убедитесь, что концы идеально выровнены.

   Наконечник

   Временно зафиксируйте шпильки с помощью С-образного зажима или стержневого зажима. Хотя в этом нет необходимости, это помогает удерживать их на одном уровне и предотвращать их опрокидывание.

3. Отметьте расположение центральных шпилек на пластинах

   Зацепите конец рулетки за один конец сложенных тарелок. Протяните рулетку по всей длине пластин до конца и зафиксируйте ее на месте. Карандашом отмечайте каждые 16 дюймов на шпильке, пока не дойдете до конца доски. Квадратом Speed ​​Square проведите метку по обеим пластинам.

   Это центральные положения для каждой вертикальной стойки. Не снимайте рулетку.

4. Отметить расположение шпилек передней кромки

   Чтобы упростить размещение вертикальных стоек, отметьте передний край, где начинается каждая из них. Для этого отметьте назад 3/4 дюйма от каждой из предыдущих отметок в центре.

   Таким образом, центральное измерение 16 дюймов также будет отмечено назад до 15 1/4 дюймов. Оставьте метки по центру на месте, но «X» уберите их, чтобы избежать путаницы.

   По центру	Передний край шпильки
   16 дюймов	15 1/4 дюйма
   32 дюйма	31 1/4 дюйма
   48 дюймов	47 1/4 дюйма
   64 дюйма	63 1/4 дюйма
   80 дюймов	79 1/4 дюйма
   96 дюймов	95 1/4 дюйма

5. Продолжить измерения до грани

   Поверните два на четыре на четверть оборота каждый, чтобы теперь они лежали ровно. С помощью Speed ​​Square и карандаша продолжите краевые метки на лицах.

6. Вырезанные шпильки

   Используя электрическую пилу, отрежьте вертикальные стойки до нужной высоты стены за вычетом толщины трех пластин. Итак, если вы хотите, чтобы ваша стена была высотой 8 футов, обрежьте шпильки до 9.1 1/2 дюйма в длину (96 дюймов минус 4 1/2 дюйма).

7. Шпильки и пластины для сухой посадки

   Свободно выложите каркасную стену с двумя на четыре стороны по краю, с двумя пластинами сверху и одной снизу. Посмотрите вниз на каждую из вертикальных стоек, чтобы определить направление короны или кривизны. Положите каждую шпильку головкой вверх. Если коронка какой-либо шпильки отличается от короны других шпилек, удалите ее из этого проекта.

8. Верхняя пластина с отступом для углов (дополнительно)

   Если это одна стена, выровняйте две верхние пластины одну над другой. Если вместо этого стена будет соединяться под углом 90 градусов к другой стене, которую вы обрамляете, отодвиньте самую верхнюю пластину.

   Оставьте нижнюю из двух верхних пластин полной длины. Пластину, которая лежит поверх этой пластины, следует обрезать на 3 1/2 дюйма короче. Таким образом, если нижняя верхняя пластина имеет размер 96 дюймов, то пластина поверх нее должна иметь размер 92 1/2 дюйма. Это позволяет соседней угловой стене смыкаться сверху.

9. Прикрепите все детали

   Прибейте шпильки между верхней и нижней пластинами, используя по два гвоздя на каждый конец. Если вы сейчас прикрепляете самую верхнюю верхнюю пластину, прибейте ее гвоздями над каждой вертикальной стойкой.

10. Поднять стену

    Начертите мелом линию на полу в том месте, где должна проходить стеновая рама. Вместе с помощником наклоните настенную раму вверх и переместите ее на место вдоль меловой линии.

11. Прикрепить уголок

    Если стена будет встречаться с другой стеной в углу, соедините их впритык друг к другу, чтобы сформировать L-образную форму. Вбейте гвозди примерно через каждые 24 дюйма в две соседние доски. При соединении двух новых стен на углу, которые еще не установлены, свяжите стены между собой с помощью строительных стяжек для каркаса.

12. Прикрепить к полу

    Для деревянных черновых полов с балками прибейте каркас стены через нижнюю пластину к полу двумя гвоздями на каждой доступной балке. Лаги не видны. Они располагаются под полом. Прибейте гвоздь и между балками, где это возможно.

    Если пол бетонный, используйте пороховой гвоздезабивной пистолет, чтобы прикрепить нижнюю пластину к бетону.

    Предупреждение

    В случае деревянного основания заранее проверьте под ним места, где вы будете прибивать гвозди, чтобы не проткнуть электрические провода или трубы. Как правило, ни один из сервисов не будет располагаться непосредственно под полом в пределах досягаемости гвоздей, но всегда безопаснее проверить.

13. Финишная верхняя верхняя пластина (дополнительно)

    Если стена будет оставаться прямой в течение длительного времени, необходимо будет прикрепить несколько настенных блоков друг к другу. Если это так, прикрепите самую верхнюю верхнюю пластину в конце, отступив ее на 4 фута.

    Лучший способ добиться этого — оставить самую верхнюю пластину неприкрепленной до тех пор, пока каркас не будет поднят и установлен на место. Затем проведите в натуральную величину два на четыре поперек каждого разрыва стены, центрируя их над каждым разрывом в их средних точках.

Советы по обрамлению стены

• Будьте внимательны при измерении и маркировке мест крепления стоек на пластинах. Когда вы позже устанавливаете листовые материалы, такие как фанера или гипсокартон, эти материалы зависят от попадания точно выровненных шпилек.
• Если в каркасе стены будут окна и двери, встраивайте их во время каркаса, а не добавляйте их задним числом. Обрамите стену дверью или окном, сначала отметив ее место, а затем установив оставшуюся часть стены вокруг нее.
• Для небольших установок, таких как навес, может быть целесообразно установить обшивку на каркас стены, пока каркас еще лежит на земле. Обшивка поможет вам сделать каркас стены квадратным.
• Прикрепляя верхние пластины, прибивайте гвозди только в местах расположения шпилек. Если прибить между шпильками, электрикам и сантехникам будет сложнее просверлить отверстия в пластинах.
• Сформируйте угол внутренней стены, прибив дополнительный брусок два на четыре с обратной стороны, чтобы обеспечить поверхность для крепления края гипсокартона.

Когда звонить специалисту

Небольшие внутренние установки, которые не будут нести вес сверху, идеально подходят для самодельщиков. Крупномасштабные проекты каркаса стен, особенно те, которые включают наружные стены, часто лучше оставить в руках профессиональных каркасников или плотников.

Разрешения и коды

Большинство сообществ потребует от вас подать заявку на разрешение на строительство, прежде чем возводить стену. Когда вы обратитесь в свой разрешительный отдел, каркас стен может подпадать под рамки более крупного проекта, такого как преобразование гаража в жилое помещение. Или это может подпадать под широкое определение изменения внутреннего пространства, как структурного, так и неструктурного.

В любом случае, независимо от того, будет стена, которую вы возводите, несущей или нет (например, в случае с перегородкой), скорее всего, вам потребуется разрешение на строительство и соответствующие проверки.

Как использовать и обрамлять металлическими шпильками (проект) (сделай сам)

Обновлено: 22 февраля 2023 г.

Инструменты и технологии для возведения подвалов и перегородок со стальными шпильками

.

Следующий проект›

Семейный мастер на все руки

Вам понравится стальной каркас. Стальные шпильки идеально прямые, не сжимаются и не раскалываются. Они легкие, их легко хранить, они устойчивы к огню, насекомым и гниению. Стальные шпильки дешевле деревянных.

от экспертов по DIY журнала Family Candyman

ВРЕМЯ

Много дней

Сложность

. , стальные шпильки все больше и больше заменяют своих кузенов из деревянных шпилек в домашнем строительстве. Вам понравится стальной каркас за многие преимущества, которые он имеет по сравнению с деревом: Стальные стойки идеально прямые. Они не сжимаются и не расходятся. Стальные шпильки легки и удобны в хранении, кроме того, они устойчивы к огню, насекомым и гниению. И вам очень понравится тот факт, что стальные шпильки примерно на 30 процентов дешевле деревянных.

Поначалу вы обнаружите, что изготовление каркаса со стальными стойками медленнее, чем с деревянными, потому что вы будете работать с незнакомыми материалами, техниками и инструментами. Но как только вы научитесь работать со сталью, это станет очень удобно. Если вы допустили ошибку, вы можете просто открутить стальные детали и быстро вернуться в нужное русло. Для начала мы покажем вам, как построить небольшую ненесущую стену.

Набор инструментов

Вероятно, у вас уже есть большинство инструментов, необходимых для крепления стальными шпильками. К ним относятся рулетка, прямые авиационные ножницы по металлу, отвес или 4-футовый. уровень и дрель (предпочтительно беспроводная с переменной скоростью и несколькими настройками сцепления) с 2-дюймовым лезвием. удлинительный держатель бит. Потратьте еще 30 долларов на эти дополнительные «обязательные» инструменты: плоскогубцы с С-образным зажимом (фото 3) для временного зажима стальных шпилек на гусеницах и клещи для фиксации листового металла (также называемые «утиногубцами», вставка, фото 4) для образуя крутые изгибы в стальной гусенице.

Базовая стальная стойка

режущие наконечники и детали каркаса из металлических стоек

Фото 1. Отрежьте металлические стойки

и направляющие

Отрежьте обе боковые полки стальной стойки, используя прямые авиационные ножницы. Затем согните один фланец вверх, чтобы он не касался губок ножниц, и разрежьте поперек стенки шпильки. Для облегчения монтажа электропроводки и сантехники в дальнейшем держите все выбивные отверстия в замочной скважине на одном уровне, обрезав все стальные шпильки по длине с одного конца. Защищайте руки прочными перчатками.

Для обрезки отдельных стальных стоек и траков используйте прямые авиационные ножницы (Фото 1). Если вам нужно быстро отрезать десятки металлических стоек и гусениц   , используйте циркулярную пилу с беззубым (карборундовым) режущим диском по металлу (7 долларов США). При резке отдельных стальных стоек или гусениц циркулярной пилой пилите с закрытой стороны (или «перемычки») и плотно закрепите деталь на козлах. Защитите себя от искр из душа, едкого дыма и оглушительного шума, надев защитные очки, пылезащитную маску, одежду с длинными рукавами и средства защиты органов слуха.

Совет для профессионалов: более быстрый способ вырезать стальные шпильки

Чтобы вырезать стальные шпильки, отрежьте обе стороны, затем надрежьте и согните.
В большинстве домашних центров продаются дисковые и обрезные пилы, предназначенные для резки стальных шпилек, но один профессионал предпочитает более тихий и менее грязный подход. Он разрезает обе стороны ножницами и делает линию на спине. После того, как он несколько раз согнул шпильку вперед и назад, он получил разрез без заусенцев. Нет необходимости в средствах защиты органов слуха и металлической стружки, прилипающей к вашим ботинкам. Осторожно : Стальные шпильки и гусеницы острые. Наш профессионал не носит перчатки, но вы должны.

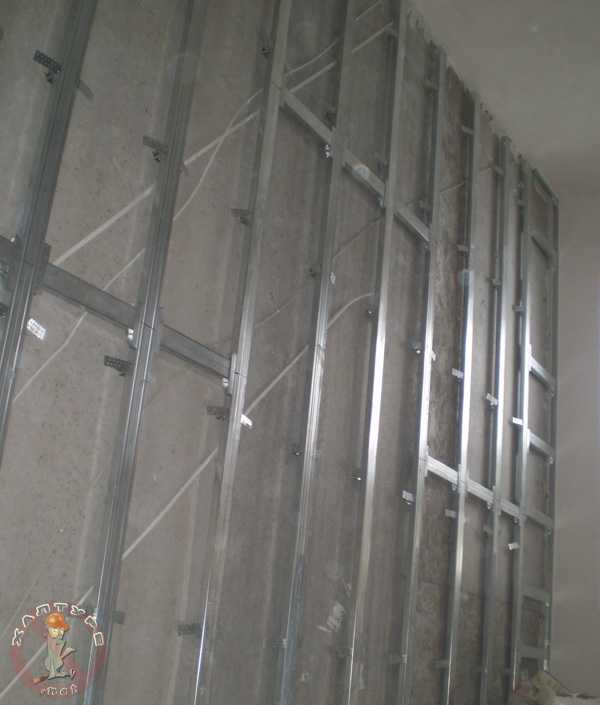

Техника возведения стен

Фото 2. Разметка и крепление направляющих

Прикрепите стальные направляющие к бетону с помощью винтов по бетону с шестигранной головкой 1-1/4 дюйма. Разметьте положение гусеницы, начертите мелом линии и просверлите отверстие в металле и в бетоне на всю длину шурупа. Используйте ударную дрель с твердосплавным сверлом по каменной кладке. Установите винты сначала на каждом конце направляющей металлического каркаса, а затем через каждые 3 фута вдоль направляющей. Перекрывайте углы гусеницы, надрезав кромку первой гусеницы, чтобы перекрывающаяся гусеница могла встать на место. На длинных прямых участках перекрывайте соседние направляющие на 6 дюймов и прикрепляйте перекрытие к полу с помощью шурупа по бетону.

Фото 3: Отметьте, зажмите, затем привинтите

Соедините металлические шпильки с гусеницами, плотно зажав два элемента плоскогубцами с С-образными зажимами и забив 1/2 дюйма. Винт № 8 с полукруглой головкой посередине, где они встречаются. Вверните винты на средней скорости. Выберите настройку сцепления, достаточно сильную, чтобы закрутить винт, но не настолько сильную, чтобы она сорвала отверстие для винта и ослабила соединение.

Фото 4: Техника обрамления дверного проема

Соорудить дверной проем в ненесущей стене из стали и дерева. Изготовьте металлический коллектор, обрезав дорожку на 2 дюйма длиннее, чем ширина отверстия. Разрежьте каждый фланец гусеницы (на обоих концах) на 1 дюйм в длину и согните перемычку вниз 90 градусов с помощью плоскогубцев для фиксации листового металла (как показано на вставке). На заданной приблизительной высоте открытия закрепите жатку, ввинтив два винта с плоской головкой в ​​каждую створку полотна (плотно прижимая жатку к шпильке), а затем ввинтив винт через каждый фланец гусеницы.

Врезка: создание замкового соединения коллектора

Отрежьте полки по бокам направляющей металлического каркаса с помощью резака для металлических шпилек и отогните внутреннюю стенку, чтобы создать крепежную поверхность.

Наилучший способ возведения стальных стен состоит в том, чтобы сначала закрепить напольные и потолочные направляющие, а затем установить стойки по одной. На полу разметьте и отметьте расположение стены, закрепите стальную направляющую (фото 2), а затем определите положение потолочной направляющей с помощью отвеса или уровня, прижатого к стальной стойке. На готовом потолке, где направляющая каркаса стены проходит перпендикулярно балкам, прикрепите направляющую к нижележащим балкам с помощью саморезов для гипсокартона диаметром 1-1/2 дюйма. Если направляющая проходит параллельно балкам, прикрепите ее к потолку с помощью анкеров для гипсокартона.

Прочие советы по обустройству стен

• Отметив положение всех стоек на потолочных и напольных направляющих, тщательно измерьте точную высоту каждой стойки. Это обеспечивает правильную посадку, компенсируя наклон потолка или пола.
• Обрежьте стойки металлическим ножом для шипов до высоты, обеспечивающей плотный контакт как с верхней, так и с нижней частью гусениц. Зазоры больше 1/16 дюйма на обоих концах слишком велики, потому что они переносят вес стены на шурупы.
• Когда вы отмечаете высоту и ширину дверных проемов, оставьте дополнительные 1-1/2 дюйма для высоты и 3 дюйма для ширины, чтобы разместить деревянные бруски 2 × 4, которые вы добавите для прибивания двери. каркас и отделка деревом (Фото 4). Соедините деревянную опору с металлическим каркасом, повернув твердые ребра шпилек к грубому отверстию и прикрепив древесину к металлу с помощью шурупов для гипсокартона 1-1/4 дюйма.

Советы для профессионалов: строительство стен

Не прокладывать рельсы через дверной проем
Выложите стены и проемы так же, как если бы вы делали это из дерева, но при установке нижней пластины не прокладывайте направляющую через дверные проемы. Вы не можете использовать сабельную пилу, чтобы вырезать отверстие позже, как это можно сделать с деревом. Винты по бетону хорошо подходят для крепления гусеницы к бетону.

Используйте шпильку, чтобы установить верхнюю пластину
В отличие от дерева, стальные шпильки надежно прямые. Отрежьте одну стойку по размеру и используйте ее вместе с уровнем, чтобы отметить расположение верхней пластины на обоих концах, и зафиксируйте линию, чтобы направлять размещение. Не беспокойтесь о том, чтобы обрезать металлические шпильки, чтобы они идеально подошли. Это совершенно не нужно. Это большое преимущество, если вы работаете на неровном полу. Вы можете обрезать стальные шпильки примерно на 1/4 дюйма короче фактического размера.

Используйте направляющую для блокировки
Верхние пластины, идущие параллельно балкам, часто необходимо крепить к распоркам. Вы могли бы использовать дерево, но вместо этого Джо предпочитает использовать обрезки гусеницы. Просто отрежьте боковые стороны гусеницы и сложите их. Затем прикрепите направляющую к нижней стороне балки с помощью шурупов для гипсокартона.

Деревянные опоры упрощают подвешивание двери
Сделайте проемы на 3 дюйма шире и на 1-1/2 дюйма выше и используйте винты для гипсокартона, чтобы закрепить 2 × 4 опоры на внутренней стороне стального проема, затем повесьте дверь на деревянные баксы. Баксы также есть для прибивания гвоздей к корпусу. Вставьте пластиковую прокладку под каждую сторону 2×4, если дерево будет находиться в непосредственном контакте с бетонным полом.

Прокладка электрических линий

Фото 5: Проводка из стальных стоек

Закрепите электрический кабель вдоль центральной линии каждой стойки пластиковыми стяжками, привинченными к стойкам. Вставьте пластиковую «втулку» в каждое отверстие, чтобы кабель не терся об острые края.

Пластиковые стяжки

Пластиковые стяжки для крепления электрического кабеля

Саморезы

Блокировка 2×4, прикрепленная саморезами 1-1/4′

Кабельная втулка

Пластиковая втулка для электрического кабеля защищает провод от острых краев металлических шпилек.

Домашние центры и поставщики электрооборудования имеют в наличии специальные электрические коробки и детали, используемые со стальным каркасом. Поскольку электрические коробки, прикрепленные к стальным шпилькам, могут прогибаться при подключении и отключении электрических шнуров, электрики прикрепляют коробки к деревянному блоку с помощью 1-1/2-дюймовых саморезов для гипсокартона.

Совет для профессионалов: защитите свои электрические провода и себя

Случайно наступив на удлинитель, натянутый на острую дорожку, вы можете легко перерезать шнур. Чтобы избежать потенциально шокирующих событий, многие профессионалы берут кусок гусеницы, переворачивают его вверх дном и кладут под шнур.

Установка гипсокартона и деревянной отделки

Фото 6. Установка деревянной отделки

Прикрепите деревянную отделку к нижележащему стальному каркасу стены с помощью саморезов. Используйте искатель стержней, чтобы найти настенные стержни и отметить их положение на отделке. Чтобы не расколоть накладку, утопите головку винта на 1/4 дюйма. кусочек. Затем предварительно просверлите отверстие диаметром 1/8 дюйма. кусочек. Установите сцепление дрели на «легкий», чтобы шуруп не сорвался. Заверните винт и заполните отверстие для винта замазкой.

Если ваша стена из стальных стоек кажется хрупкой, имейте в виду, что она приобретает полную жесткость после нанесения гипсокартона или обшивки. Повесьте гипсокартон или обшивку, используя 1-1/4-дюймовые саморезы для гипсокартона, расположенные через каждые 8 ​​дюймов по краям (где два листа встречаются на стойке) и через 12 дюймов по центру в других местах.

Фланец на стальной стойке является гибким и может прогибаться, когда вы пытаетесь проткнуть его шурупом для гипсокартона, особенно когда края двух панелей встречаются на одной стойке. Чтобы этого не произошло, прикрепите первую панель к открытой стороне металлической стойки (той, что напротив полотна) для придания жесткости, а затем повесьте вторую панель. Возьмитесь пальцами за заднюю часть фланца шпильки рядом с точкой винтового соединения (чтобы придать ей опору), а затем заверните винт. Не пытайтесь прибить отделку к стальным шпилькам. Это не выдержит . Вместо этого используйте специально разработанные винты для отделки (Фото 6). В заглубленном виде их маленькие головки легко скрыть замазкой.

Советы для профессионалов: установка обшивки

Сделайте пропил в блокировке
Подобно дверям, шкафы и другие тяжелые предметы нуждаются в дополнительной опоре. Вы можете использовать фанеру или 2×4, но убедитесь, что вы вырезали в ней пропил, чтобы закраина на внутренней стороне шпильки. Если вы этого не сделаете, эта кромка стойки будет прижиматься к опорной доске и скручивать стойку, создавая изгиб в стене.

Соберите нижнюю пластину
Обшивку основания можно установить с помощью винтов. Если вам не нравится внешний вид головок винтов, вы можете установить два слоя пластин 2×4 вместо стальной гусеницы. С 3-дюймовой древесиной под дорожкой вы сможете прибить всю базовую отделку так же, как и стену с деревянным каркасом. При использовании бетона убедитесь, что вы используете обработанную древесину для нижней пластины.

Советы для профессионалов: установка гипсокартона

Оставьте последнюю стойку незакрепленной во внутренних углах
Надлежащий способ обшивки внутреннего угла гипсокартоном заключается в том, чтобы полностью вставить первый лист во внутренний угол, а затем закрепить последнюю шпильку на стене рядом с гипсокартоном. Для этого вам нужно оставить последнюю металлическую шпильку незакрепленной, пока гипсокартон не поднимется. Этот метод может показаться немного глупым, но он требует меньшего количества шпилек и обеспечивает чрезвычайно стабильное соединение. При укладке направляющих убедитесь, что вы оставили зазор для прохода гипсокартона.

Оставьте последнюю стойку незакрепленной также на Т-образных пересечениях
Аналогично работе с внутренними углами, оставьте последнюю металлическую стойку незакрепленной на стене, образующей стержень Т-образного пересечения. После того, как гипсокартон будет повешен, последняя стойка на пересекающейся стене будет прикреплена к гипсокартону. Опять же, этот метод требует меньшего количества шпилек и приводит к прочному соединению, которое почти гарантированно не растрескает грязь из гипсокартона. Оставьте верхнюю и нижнюю направляющие короткими, чтобы оставить место для гипсокартона.

Покупка стальных шпилек

Стальные шпильки продаются разной ширины (сравнимой с размерами пиломатериалов), длины и размеров металлических шпилек (чем меньше номер калибра, тем толще сталь). Вы прикрепляете верх и низ к стальной гусенице (соответствующей ширины), длина которой составляет всего 10 футов. длины. Используйте 1/2 дюйма. Винты № 8 с полукруглой головкой. Большинство домашних центров и лесопилок имеют только самые популярные стальные шпильки шириной 3-5 / 8 дюйма (сопоставимые с пиломатериалами 2 × 4) 25 калибра в 8-, 9-, 10- и 12-фут. длины вместе со всеми креплениями. Эти легкие шпильки предназначены для внутреннего каркаса каркасных стен, ненесущих стен (стен, которые не поддерживают пол или крышу). Если вы не можете найти стальные шпильки в своем домашнем магазине или на лесопилке, обратитесь к поставщикам, которые обслуживают строителей (посмотрите в «Желтых страницах» в разделе «Оборудование и расходные материалы для сухих стен»). Эти поставщики будут иметь широкий диапазон ширины и размеров для каркаса всего: от ненесущих стен по периметру в существующих подвалах (шириной 1–5/8 дюйма) до несущих наружных стен (до 5–1/2 дюйма). . широкий).

Выберите правильные шурупы
Не используйте шурупы для гипсокартона, чтобы скрутить стойки — они для этого не предназначены. Шурупы с полукруглой головкой работают лучше всего. Винты по бетону отлично подходят для крепления нижней направляющей к полу. И убедитесь, что вы используете винты для гипсокартона с мелкой резьбой, чтобы повесить гипсокартон.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.
